1 SYSTEM BEZPIECZNY FUNDAMENT ICOPAL System Rekomendowany przez Instytut Techniki Budowlanej w Warszawie Zabezpiecz swój dom! Zadbaj o zdrowie i przyszłość Twojej Rodziny 2009 Papa Fundament Szybki Profil SBS

2 DLAczego ICOPAL? ICOPAL S.A. Zduńska Wola światowy ekspert hydroizolacji 4 centra badań i rozwoju w USA i Europie, 37 fabryk i 95 biur handlowych na świecie rok zał

3 SYSTEM BEZPIECZNY FUNDAMENT ICOPAL Pierwszy specjalistyczny system do zabezpieczenia fundamentów rekomendowany przez Instytut Techniki Budowlanej w Warszawie Siplast Primer Szybki Grunt SBS Siplast Fundament Szybka Izolacja SBS Siplast Klej Szybki Styk SBS nr notyfikacji UE 1488 Papa Fundament Szybki Profil SBS Siplast Kit Szybka Izolacja SBS Izolacja termiczna Termo PIR Rekomendacja Techniczna RT ITB nr 1130/2008 System Bezpieczny Fundament Icopal Papa Fundament Antyradon Szybki Profil SBS Mata drenarska ICODREN 10 Szybki Drenaż SBS Grzybo-Izol Mur Ochrona przed grzybami pleśniowymi

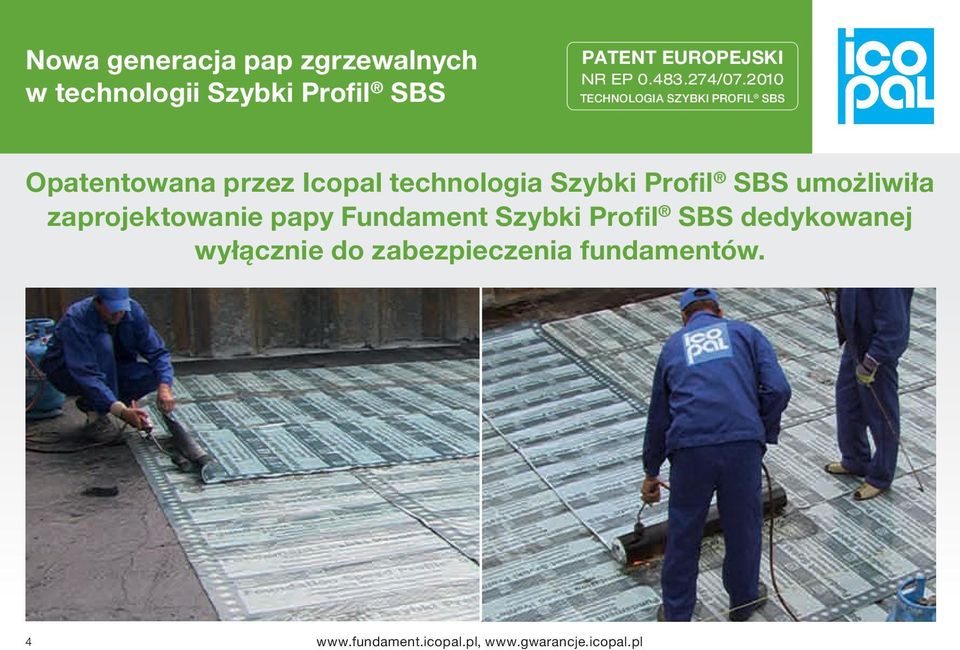

4 Nowa generacja pap zgrzewalnych w technologii Szybki Profil SBS PATENT EUROPEJSkI NR EP / TECHNOLOGIA SZYBKI PROFIL SBS Opatentowana przez Icopal technologia Szybki Profil SBS umożliwiła zaprojektowanie papy Fundament Szybki Profil SBS dedykowanej wyłącznie do zabezpieczenia fundamentów

5 Co to jest hydroizolacja wzmocniona fundamentów, do czego służy i dlaczego jest taka ważna???!!! Laureat Wielkiego Złotego Medalu Międzynarodowych Targów Poznańskich i tytułu Najlepszy z Najlepszych za produkcję osiągającą światowe standardy BO JEST TO: druga po drenażu, bierna, ale zasadnicza linia obrony domu i fundamentów chroniąca przed: atakiem wody z gruntu i ulewnymi deszczami w obszarze oddziaływania na fundamenty, jednocześnie wywierającym silne ciśnienie hydrostatyczne na fundament jak? poprzez wykonanie ciągłej bariery ze specjalistycznej, wzmocnionej mechanicznie bitumicznej membrany SBS wykonanej w układzie technologicznym: Siplast Primer i papa Fundament w technologii Szybkich SBS-ów Definicja Icopal Hydroizolacja wzmocniona fundamentów jest to układ technologiczny z zastosowaniem: 1. Siplast Primer Szybki Grunt SBS 2. Papa Fundament Szybki Profil SBS jedna lub dwie warstwy 3. Icodren 10 Szybki Drenaż SBS mata drenarska w rezultacie: chroniącej obiekt i jego wnętrze przed zalaniem, przelewem, penetracją lub przesączeniem wody do wewnątrz domu i pod jego posadzki

6 Jak działa System Bezpieczny Fundament ICOPAL???!!! Laureat Wielkiego Złotego Medalu Międzynarodowych Targów Poznańskich i tytułu Najlepszy z Najlepszych za produkcję osiągającą światowe standardy Wnętrze nisko posadowionych pomieszczeń domu możliwy atak wody gruntowej i opadowej do wnętrza budynku fundament Hydroizolacja wzmocniona fundamentu Siplast Primer Szybki Grunt SBS + Papa Fundament Szybki Profil SBS bierna, ale ZASADNICZA linia obrony fundamentu Stała, zredukowana wartość ciśnienia hydrostatycznego wody gruntowej ICODREN 10 Szybki Drenaż SBS pierwsza, czynna linia obrony fundamentu Zmienna wartość ciśnienia hydrostatycznego wody gruntowej odprowadzenie rurami PE wody gruntowej i opadowej poprzez drenaż ICODREN 10 do odbiorników zewnętrznych Bezpieczny Fundament Icopal UWAGA: dla przejrzystości schematów pominięto warstwę termoizolacji

7 przełomowa technologia PATENT EUROPEJSkI NR EP / TECHNOLOGIA SZYBKI PROFIL SBS STANDARYZACJA Szczegóły na str. 10. Jednostka notyfikowana Centralny Ośrodek Badawczo-Rozwojowy Przemysłu Izolacji Budowlanej Katowice nr notyfikacji 1486 Jakość Szczegóły na str. 22 i 24. Wyroby pod ciągłym nadzorem jakościowym Centralny Ośrodek Badawczo-Rozwojowy Przemysłu Izolacji Budowlanej w Katowicach Jednostka notyfikowana (nr notyfikacji 1486) ZDROWIE Szczegóły na str. 21. ISO Zarządzanie Ochroną Środowiska Oszczędność energii 25% mniej emisji CO i CO 2

8 jedyna unikalna gwarancja jedyna specjalistyczna papa PATENT EUROPEJSkI NR EP / TECHNOLOGIA SZYBKI PROFIL SBS na hydroizolacyjność papy Icodren 10 Szybki Drenaż SBS - mata drenarska 8 Zapoznaj się z zasadami udzielania Imiennej Gwarancji Jakości Icopal S.A. Zarejestruj swoją gwarancję w ciągu 45 dni!

9 Na dachy i inne nadziemne części budynków Do fundamentów i innych części podziemnych obiektów budowlanych kierunek ataku wody (deszcz, śnieg i grad) z atmosfery kierunek typowych uszkodzeń mechanicznych papy na budowie! 3-3,4 mm główna powłoka hydroizolacyjna zapewniająca szczelność 2,3-2,5 mm! główna powłoka hydroizolacyjna kierunek ataku pary wodnej i gazów z wnętrza dachu kierunek ataku wody i wilgoci z gruntu Papy na dachy powinny: - zapewniać szczelność poprzez jak najgrubszą główną powłokę hydroizolacyjną umieszczoną nad osnową - zapewniać 100% pewność połączenia z podłożem - zapewniać oddychanie i wentylację wewnętrznej struktury dachu - zapewniać zwiększoną odporność na promieniowanie UV - utrzymywać stabilne wymiary i współpracę dynamiczną z podłożem Papa do fundamentów powinna: - zapewniać szczelność poprzez jak najgrubszą główną powłokę hydroizolacyjną umieszczoną pod osnową - zapewniać 100% pewność połączenia z podłożem - zapewniać dużą odporność na przebicie mechaniczne w trakcie prac budowlanych przy fundamentach - zapewniać odporność na korozję biologiczną z gruntu

10 Rekomendowane papy Icopal S.A. na dachy oddychające i do fundamentów PATENT EUROPEJSkI NR EP / TECHNOLOGIA SZYBKI PROFIL SBS Na dachy i inne nadziemne części budynków Papy produkowane wg: PN-EN 13707:2006 Elastyczne wyroby wodochronne Wyroby asfaltowe na osnowie do pokryć dachowych Definicje i właściwości i podlegające Imiennej Gwarancji Jakości Icopal S.A. od 7 do 45 lat papy: Extra Wentylacja Top 5,2 Szybki Syntan SBS Wentylacja Baza 3 Szybki Syntan SBS Termik Top 5,2 Szybki Syntan SBS Termik Top 5 Szybki Syntan SBS Termik Baza 2,5 Szybki Syntan SBS Termik V60 (-5ºC) S42H Szybki Syntan SBS Polbit Extra Top 5,6 Szybki Profil SBS Extradach Top 5,2 Szybki Profil SBS Junior Top 4,4 Szybki Profil SBS Nie stosować do zabezpieczania fundamentów!!! Do fundamentów i innych części podziemnych obiektów budowlanych Papa produkowana wg: PN-EN 13969:2006 Elastyczne wyroby wodochronne wyroby asfaltowe do izolacji przeciwwilgociowej łącznie z wyrobami asfaltowymi do izolacji przeciwwodnej części podziemnych Definicje i właściwości i podlegająca Gwarancji Jakości Icopal S.A. 99 lat wieczystej gwarancji papy: Fundament Szybki Profil SBS Fundament Antyradon Szybki Profil SBS Specjalistyczne papy w technologii Szybki Profil SBS produkcji Icopal S.A. Zduńska Wola przeznaczone wyłącznie do systemowych hydroizolacji fundamentów i części podziemnych obiektów budowlanych. Inwestorze / Wykonawco Wejdź na zarejestruj i wydrukuj swoją Imienną Gwarancję Jakości Icopal s.a. w ciągu 45 dni od daty wystawienia faktury zakupu produktów Icopal s.a. lub faktury za usługę instalacji przez wykonawcę. Także na tej stronie dostępne są szczegółowe długości okresów gwarancyjnych na poszczególne produkty, jak i na bitumiczne układy hydroizolacyjne. 10

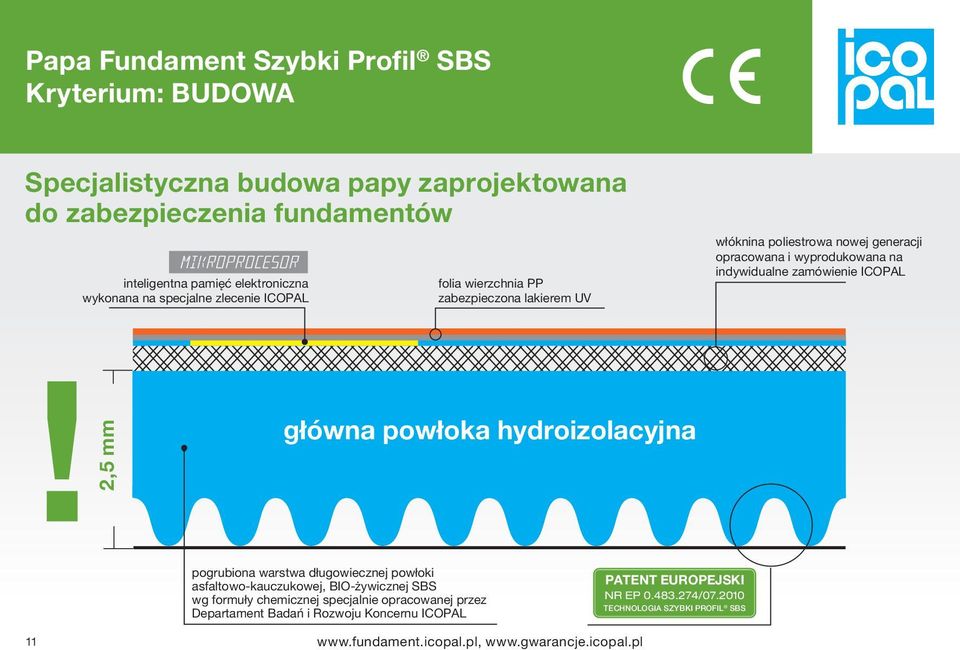

11 Kryterium: Budowa Specjalistyczna budowa papy zaprojektowana do zabezpieczenia fundamentów mikroprocesor inteligentna pamięć elektroniczna wykonana na specjalne zlecenie ICOPAL folia wierzchnia PP zabezpieczona lakierem UV włóknina poliestrowa nowej generacji opracowana i wyprodukowana na indywidualne zamówienie ICOPAL 2,5 mm główna powłoka hydroizolacyjna pogrubiona warstwa długowiecznej powłoki asfaltowo-kauczukowej, BIO-żywicznej SBS wg formuły chemicznej specjalnie opracowanej przez Departament Badań i Rozwoju Koncernu ICOPAL PATENT EUROPEJSkI NR EP / TECHNOLOGIA SZYBKI PROFIL SBS

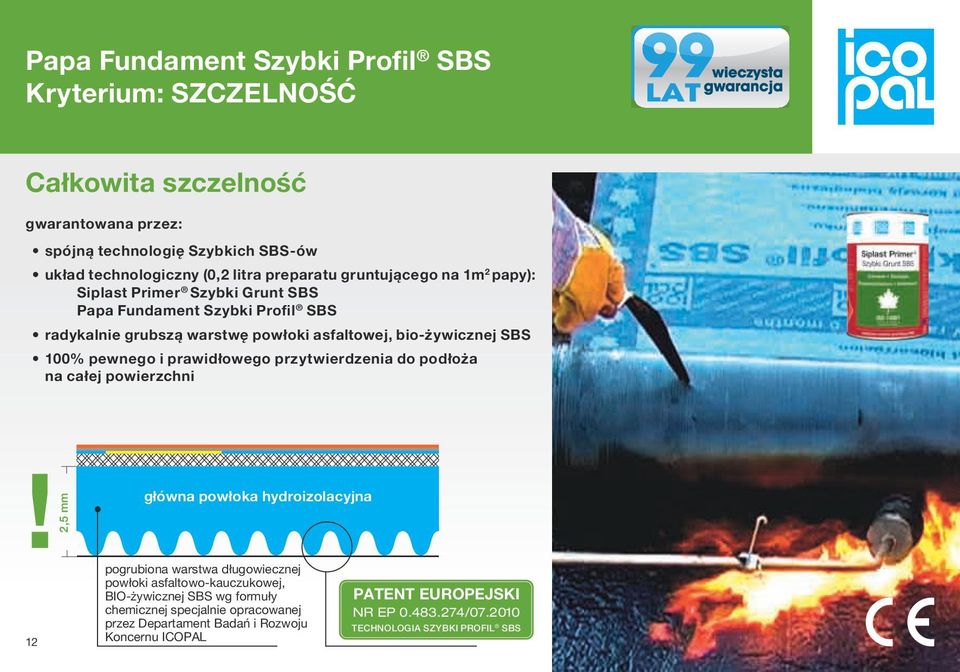

12 Kryterium: szczelność Całkowita szczelność gwarantowana przez: spójną technologię Szybkich SBS-ów układ technologiczny (0,2 litra preparatu gruntującego na 1m 2 papy): Siplast Primer Szybki Grunt SBS Papa Fundament Szybki Profil SBS radykalnie grubszą warstwę powłoki asfaltowej, bio-żywicznej SBS 100% pewnego i prawidłowego przytwierdzenia do podłoża na całej powierzchni! pogrubiona 12 2,5 mm główna powłoka hydroizolacyjna warstwa długowiecznej powłoki asfaltowo-kauczukowej, BIO-żywicznej SBS wg formuły chemicznej specjalnie opracowanej przez Departament Badań i Rozwoju Koncernu ICOPAL PATENT EUROPEJSkI NR EP / TECHNOLOGIA SZYBKI PROFIL SBS

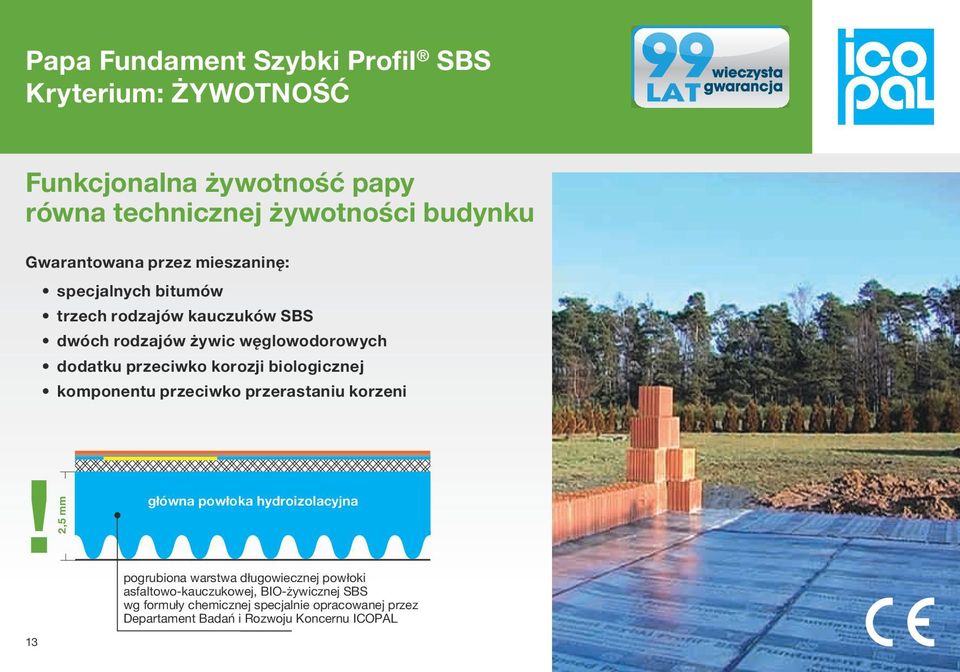

13 Kryterium: żywotność Funkcjonalna żywotność papy równa technicznej żywotności budynku Gwarantowana przez mieszaninę: specjalnych bitumów trzech rodzajów kauczuków SBS dwóch rodzajów żywic węglowodorowych dodatku przeciwko korozji biologicznej komponentu przeciwko przerastaniu korzeni! pogrubiona 13 2,5 mm główna powłoka hydroizolacyjna warstwa długowiecznej powłoki asfaltowo-kauczukowej, BIO-żywicznej SBS wg formuły chemicznej specjalnie opracowanej przez Departament Badań i Rozwoju Koncernu ICOPAL

14 Kryterium: odporność mechaniczna W porównaniu do standardowych zgrzewalnych SBS pap dachowych ponad 100% większa odporność na przebicie dynamiczne w trakcie prac budowlanych zapewniona przez wielokrotnie hartowaną i walcowaną na gorąco włókninę poliestrową z dodatkiem asfaltu modyfikowanego SBS, opracowaną i wyprodukowaną na indywidualne zamówienie ICOPAL. Szczegóły na str. 19.! 2,5 mm główna powłoka hydroizolacyjna 14 włóknina poliestrowa nowej generacji opracowana i wyprodukowana na indywidualne zamówienie ICOPAL

15 Kryterium: bio-ochrona Odporność na korozję biologiczną pochodzącą z gruntu: pleśń mchy porosty grzyby przerastanie korzeni Standardowa papa dachowa SBS na włókninie poliestrowej - przebita przez korzenie Zapewniona przez zastosowanie specjalnego komponentu, o skuteczności potwierdzonej w ponad 20-letnim stosowaniu przez Icopal Francja.... Już w 20 dniu od zakopania kłączy roślinnych zaobserwowaliśmy, że pędy skrzypu polnego przebiły powierzchnię papy asfaltowej używanej do krycia dachów. Natomiast po dwóch miesiącach od rozpoczęcia doświadczenia nie ma żadnych przebić przez powierzchnię papy Fundament - wszystkie kłącza pod papą wydostają się na zewnątrz bokami.... Szczegóły na str mgr inż. Celina Kozubek-Euejda Kierownik Palmiarni Ogrodu Botanicznego w Łodzi Papa Fundament Szybki Profil SBS - odporna na przerastanie korzeni i destrukcyjne działanie roślin Żródło: badania laboratoryjne Palmiarni Ogrodu Botanicznego w Łodzi

16 Kryterium: odporność fizyko-chemiczna 6 miesięcy odporności na promieniowanie słoneczne UV w trakcie prac budowlanych Szczególnie istotne w przypadku narażenia na odziaływanie słoneczne pozostawionych odkrytych fundamentów ze zgrzaną do nich papą. folia wierzchnia PP zabezpieczona lakierem UV! 2,5 mm główna powłoka hydroizolacyjna 16

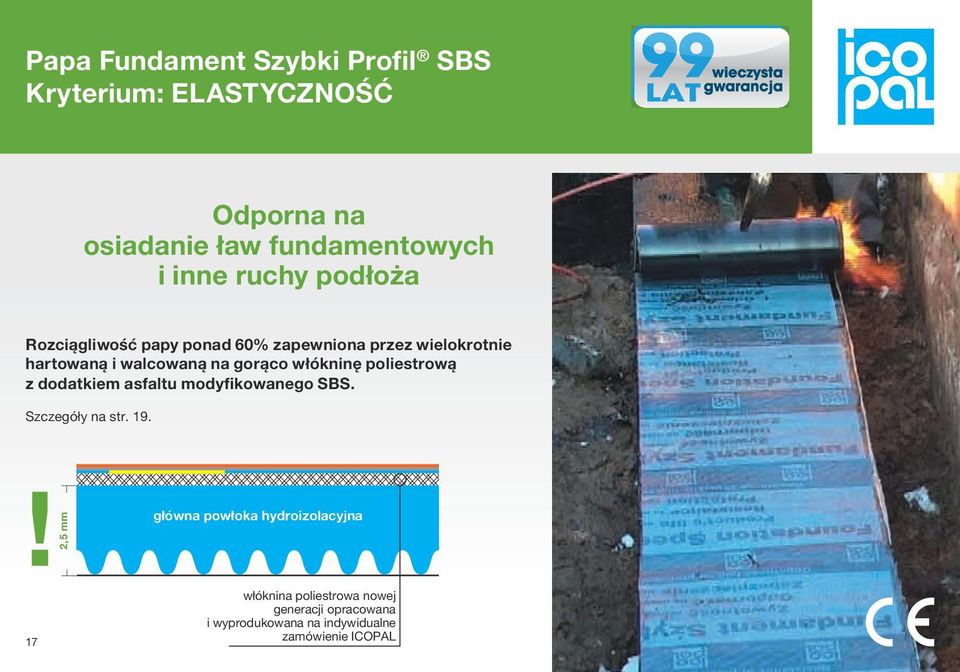

17 Kryterium: elastyczność Odporna na osiadanie ław fundamentowych i inne ruchy podłoża Rozciągliwość papy ponad 60% zapewniona przez wielokrotnie hartowaną i walcowaną na gorąco włókninę poliestrową z dodatkiem asfaltu modyfikowanego SBS. Szczegóły na str. 19.! 2,5 mm główna powłoka hydroizolacyjna 17 włóknina poliestrowa nowej generacji opracowana i wyprodukowana na indywidualne zamówienie ICOPAL

18 Kryterium: wiarygodność Inteligentny system pamięci elektronicznej Zapewniony przez system elektronicznej identyfikacji produktów w postaci małego, odpornego na zniszczenie podczas zgrzewania papy mikroprocesora, który gwarantuje: oryginalność papy Fundament Szybki Profil SBS trwały zapis charakterystyki papy rozpoznawalność produktu i producenta nawet przez dziesięciolecia! ,5 mm główna powłoka hydroizolacyjna 3,2 mm mikroprocesor inteligentna pamięć elektroniczna wykonana na specjalne zlecenie ICOPAL

19 Dowód: odporność mechaniczna Granica obciążenia punktowego, powyżej której poszczególne papy tracą swoją szczelność. kg spełnia nie wytrzymuje obciążenia 5 kg, tym samym nie spełnia wymogów PN-EN 12730:2002 nie spełnia spełnia Wyniki badania zrealizowanego zgodnie z metodyką badawczą wg odporności na obciążenie mechaniczne wg Europejskiej Normy Zharmonizowanej PN-EN 12730: papa V60 na welonie szklanym i zwykłym asfalcie oksydowanym o grubości +/- 4mm zwykła papa dachowa SBS o grubości +/- 4-5 mm papa Fundament Szybki Profil SBS o grubości +/- 3,2 mm rodzaje pap Metodyka badań odporności na obciążenie mechaniczne 24-godzinne badanie polegało na przyłożeniu przebijaka do powierzchni pap znajdujących się na twardym podłożu. Badanie wykonano na 10 próbkach każdej z pap, rozpoczynając od obciążenia 5kg, zwiększając je kolejno o 5kg, aż do wystąpienia przebicia.

20 Dowód: bio-ochrona Badania zrealizowane przez Palmiarnię Ogrodu Botanicznego w Łodzi potwierdziły odporność papy Fundament Szybki Profil SBS na korozję biologiczną i przebicia przez rośliny gruntowe. Standardowa papa dachowa SBS gr. 5,2 mm na włókninie poliestrowej - przebita przez korzenie Zwykła, zgrzewalna papa płaska V60 - przebita przez korzenie Papa Fundament Szybki Profil SBS jest odporna na destrukcyjne działanie roślin - korzenie omijają papę

21 Technologia Szybki Profil SBS Dowód: ekologia i zdrowie PATENT EUROPEJSkI NR EP / TECHNOLOGIA SZYBKI PROFIL SBS Zawartość tlenku węgla (ppm) 25% mniej emisji tlenku węgla na budowie Twojego domu podczas aplikacji pap Szybki Profil SBS Średnia emisja CO podczas aplikacji zwykłej papy płaskiej SBS rolka 5 m 2 2 rolki 10 m 2 3 rolki 15 m 2 4 rolki 20 m 2 5 rolek 25 m 2 6 rolek 30 m 2 7 rolek 35 m 2 Ilość zgrzanej papy (m 2 ) Średnia emisja CO podczas aplikacji papy w technologii Szybki Profil SBS Badania zrealizowane przez Powiatową Stację Sanitarno-Epidemiologiczną SANEPID Metodyka badań emisji CO Badanie przeprowadzono za pomocą punktowego miernika stężenia CO, rejestrującego emisję gazu podczas aplikacji 35 m² każdego rodzaju pap.

22 Nowa generacja pap Dowód: jakość PATENT EUROPEJSkI NR EP / TECHNOLOGIA SZYBKI PROFIL SBS Technologia Szybki Profil SBS - gwarancją jakości 0,1 Papy płaskie zgrzewalne SBS Papy Szybki Profil SBS Parametr 0, Rok % ilości m 2 / sprzedaż m Rok... w 2007 i 2008 roku na każde m 2 pap Szybki Profil SBS mniej niż 6 m 2 odrzuconych zostało przez stałą kontrolę jakości (...) w czerwcu 2006 roku Icopal S.A. wycofał z produkcji zwykłe papy płaskie SBS... mgr inż. Krzysztof Florczak Pełnomocnik Zarządu d/s Jakości i Środowiska Icopal S.A.

23 Technologia Szybki Profil SBS Dowód: nowoczesność PATENT EUROPEJSkI NR EP / TECHNOLOGIA SZYBKI PROFIL SBS 23 STARA PAPA PŁASKA zgrzewalna, modyfikowana SBS zbyt cienka główna powłoka asfaltowa, od której zależy szczelność papy osnowa starej generacji Zwykła papa płaska jest nieefektywnym i przestarzałym technologicznie pokryciem, a jej zastosowanie często skutkuje: - utratą parametrów (traci elastyczność) poprzez długotrwałe zgrzewanie otwartym ogniem, ulega szybkiemu starzeniu, - brakiem gwarancji prawidłowej szczelności papy, - wysokim kosztem spowodowanym czasochłonną aplikacją (gaz + robocizna), - wieloma błędami wykonawczymi wynikającymi z przestarzałej budowy papy. ICOPAL WYCOFAŁ Z PRODUKCJI patent europejski patent europejski papy Szybki Syntan SBS papy Szybki Profil SBS zwykłe papy płaskie SBS Icopal wycofał takie papy z produkcji Rozwój technologii pap zgrzewalnych SBS

24 Dowód: jakość Wyroby pod ciągłym nadzorem jakościowym Realizując konsekwentną politykę utrzymania standardów najwyższej jakości oferowanych produktów oraz dbając o bezpieczeństwo i zadowolenie klientów, Icopal S.A. poddaje je ciągłym badaniom kontrolnym, technicznym i jakościowym. Na mocy zawartej umowy, niezależny, renomowany Ośrodek Badawczy COBR PIB pobiera raz na kwartał, losowo na terenie całego kraju próbki produktów Icopal i poddaje je badaniom na zgodność z dokumentami odniesień. Wyniki badań Icopal S.A. podaje do publicznej wiadomości. Pierwsza tego typu umowa w Polsce. Podpisana została na okres od Centralny Ośrodek Badawczo-Rozwojowy Przemysłu Izolacji Budowlanej w Katowicach rok zał Jednostka notyfikowana UE (nr 1486) 24

25 unikalna gwarancja unikalne korzyści Laureat Wielkiego Złotego Medalu Międzynarodowych Targów Poznańskich i tytułu Najlepszy z Najlepszych za produkcję osiągającą światowe standardy Rejestracja - Twoja gwarancja jest zarejestrowana w bazie danych koncernu Icopal i ma swój numer. Jawność i czytelność - udzielamy gwarancji na piśmie, niczego nie piszemy drobnym druczkiem. Wartość - zastosowanie przy budowie produktów z Gwarancją Jakości Icopal S.A. zwiększa wartość domu. Prostota i dostępność - nikogo nie musisz prosić o gwarancję, rejestrując się na sam decydujesz, czy i kiedy ją uzyskasz. Bezpieczeństwo lat doświadczenia technologicznego i świadomości najwyższej jakości wyrobów. Rok zał. Icopal Zarejestruj swoją gwarancję w ciągu 45 dni! 25

26 SYSTEM Bezpieczny Fundament Icopal Papa Fundament Szybki Profil SBS Specjalistyczny produkt papa Fundament Szybki Profil SBS w spójnej Technologii Szybkich SBS-ów rekomendowany do zastosowania w systemach: BEZPIECZNY FUNDAMENT ICOPAL. 99 lat wieczystej gwarancji na papę Fundament Szybki Profil SBS zastosowaną w jednym z 64 rozwiązań technicznych Systemu Bezpieczny Fundament Icopal SA, z koniecznym użyciem Siplast Primer Szybki Grunt SBS, Siplast Fundament Szybka Izolacja SBS i matą drenarską Icodren 10 Szybki Drenaż SBS Laureat Wielkiego Złotego Medalu Międzynarodowych Targów Poznańskich i tytułu Najlepszy z Najlepszych za produkcję osiągającą światowe standardy specjalistyczna papa Fundament Szybki Profil SBS dostępnych na: odwodnienie pionowe mata drenarska ICODREN 10 Szybki Drenaż SBS środek gruntujący SBS Siplast Primer Szybki Grunt SBS powłokowa masa hydroizolacyjna SBS Siplast Fundament Szybka Izolacja SBS 26 Niniejsza prezentacja, jak również receptury, rozwiązania techniczne i nazwy handlowe w nim prezentowane są wynikiem pracy twórczej Spółek Grupy Icopal z siedzibą w Kopenhadze, Paryżu i Zduńskiej Woli i objęte są ochroną prawną na podstawie przepisów obowiązujących ustaw: z dnia 4 lutego 1994 r. o prawie autorskim i prawach pokrewnych (tekst jednolity: Dz. U. 2000, poz. 80, nr 904 z późn. zm.) oraz z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (tekst jednolity: Dz. U. nr 119, poz z późn. zm.). Przestrzeganie powyższego zastrzeżenia pozostaje pod stałym nadzorem Kancelarii Prawnej dr Magdaleny Rytwińskiej Międzynarodowe Doradztwo Prawne w Biznesie w Łodzi.
