1 FOTO-KLIMA KLIMATYZATORY ŚCIENNE TYPU DZIELONEGO INSTRUKCJA UŻYTKOWANIA Dziękujemy za wybór naszego klimatyzatora. Prosimy o uważne przeczytanie niniejszej INSTRUKCJI UŻYTKOWANIA przed użyciem oraz zachowanie jej na przyszłośd. Niniejsza instrukcja dotyczy modelu ściennych typu dzielonego, których wydajnośd chłodzenia wynosi od 1500 W (5000BTU/h) do 7000 W (24000BTU/h).

2 SPIS TREŚCI Spis treści... 1 Względy bezpieczeostwa... 2 Nazwy części... 4 Serwis i konserwacja... 7 Rozwiązywanie problemów... 8 Parametry wydajności... 10

3 WZGLĘDY BEZPIECZEOSTWA Przed użyciem należy dokładnie przeczytad i zrozumied niniejsze względy bezpieczeostwa. Podane pozycje są bardzo ważne i należy ich przestrzegad. Poniższe rysunki mają jedynie charakter informacyjny. Niektóre modele o wydajności chłodzenia powyżej 4600 W (17000 BTU/h) mają przewód zasilający bez wtyczki. Jako punkt odniesienia należy więc traktowad obiekty rzeczywiste. Absolutnie nie UWAGA Koniecznie Klimatyzator musi byd uziemiony. Niepełne uziemienie może powodowad porażenia. Nie ciągnąd za przewód zasilania podczas tych obsługi. Może to spowodowad pożar. W celu odłączenia wtyczki należy wyłączyd urządzenie i ciągnąd za wtyczkę. Nie przedłużad przewodu zasilania przez podłączanie innych przewodów ani przedłużaczy. Nie podłączad innych obciążeo do gniazda zasilania. Nie uszkadzad przewodu, ani nie łączyd go. Stawianie ciężkich przedmiotów na przewodzie, zbliżanie gorących obiektów, lub połączenia mogą powodowad porażenia i pożar. Nie wystawiad organizmu na długotrwałe działanie zimnego lub gorącego powietrza; nie chłodzid ani nie ogrzewad pomieszczenia zbyt mocno. Może to wpłynąd na kondycję fizyczną i spowodowad problemy zdrowotne. Urządzenie nie jest przeznaczone do użycia przez dzieci lub osoby niedołężne bez nadzoru. gdy urządzenie nie jest przez dłuższy czas używane, należy wyciągnąd wtyczkę lub wyłączyd zasilanie. (Zbierający się brud może spowodowad pożar) W celu uniknięcia porażeo należy zainstalowad przerywacz upływu uziemienia o znamionowej wartości. Nie umieszczad urządzeo spalinowych w miejscach przepływu powietrza, gdyż może to powodowad niekompletne spalanie.

4 WZGLĘDY BEZPIECZEOSTWA UWAGA Do czyszczenia nie używad następujących substancji: rozpuszczalników, insektycydów, palnych substancji w sprayu, mogących powodowad uszkodzenie urządzenia. Urządzenia wewnętrznego nie spryskiwad wodą. Podczas dłuższego używania klimatyzatora zamknąd okna i drzwi; jeśli w pomieszczeniu jest duszno, można na chwilę otworzyd drzwi lub okno, aby wpuścid trochę świeżego powietrza. Jeśli pojawi się anomalia, jak np. zapach spalania, należy natychmiast wyłączyd urządzenie i wyłącznik. Nie instalowad klimatyzatora w miejscach wycieków palnych gazów. Jeśli nastąpi przypadkowy upływ elektryczny z urządzenia, może to łatwo wywoład pożar lub wybuch. Nie używad urządzenia do specjalnych celów. Nie używad go do przechowywania precyzyjnych urządzeo, żywności, farb, itp. przedmiotów, które wymagają określonej wilgotności i temperatury dla zachowania jakości. Nie otwierad okien i drzwi podczas pracy urządzenia w trybie chłodzenia/osuszania przez dłuższy czas, gdy wilgotnośd przekracza 80%. W przeciwnym razie z urządzenia może kapad woda. Nie wkładad palców, prętów ani innych przedmiotów do kratek wylotowych i wlotowych. Pracujący wentylator może spowodowad obrażenia. Produkt ten nie może byd wyrzucany razem z odpadami domowymi. Musi zostad usunięty w autoryzowanej jednostce recyklingu urządzeo elektrycznych i elektronicznych. Urządzenie musi byd instalowane zgodnie z obowiązującymi w danym kraju przepisami. Urządzenie nie może byd instalowane w pralni. Urządzenie musi byd zainstalowane 2,3 m nad posadzką. Urządzenie musi byd umieszczone tak, aby korek był dostępny. Dla niektórych modeli o wydajności chłodzenia ponad 4600 W (17000BTU/h) należy zastosowad wyłącznik wielobiegunowy o odległości rozłączenia co najmniej 3 mm, oraz wyłącznik różnicowo-prądowy, o wartości ponad 10 ma.

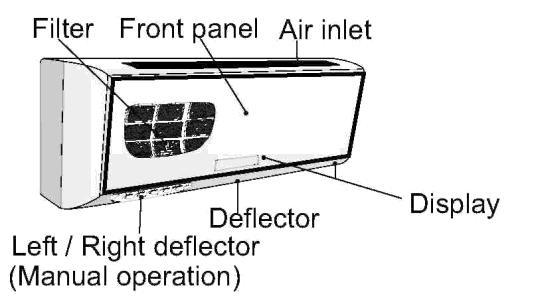

5 NAZWY CZĘŚCI 1.URZĄDZENIE ZEWNĘTRZNE I WEWNĘTRZNE Filtr Przedni panel Wlot powietrza Lewa/prawa klapka (obsługa ręczna) Klapka Wyświetlacz Wlot powietrza Rura połączeniowa Przewód odpływowy Wylot powietrza Otwór odpływowy UWAGA Wygląd urządzeo może byd inny dla niektórych modeli. 2.MODELE WYŚWIETLACZA Ilustracja pokazuje wszystkie wyświetlacze dla modeli, opisanych w instrukcji. Podczas użytkowania jako punkt odniesienia należy traktowad obiekty rzeczywiste. (1): KONTROLKI WSKAZUJĄCE Kontrolka pracy Kontrolka nocna Kontrolka czasu (2): IKONA + KONTROLKA WSKAZUJĄCA Wyświetlacz temp. i czasu Kontrolka trybu chłodzenia Kontrolka trybu ogrzewania Kontrolka nocna Kontrolka czasu

6 (3): WYŚWIETLACZ DIODOWY NAZWY CZĘŚCI

7

8 Opis ikon: TRYB NOCNY WYŚWIETLACZ TEMPERATURY LUB CZASU TRYB CHŁODZENIA TRYB NAWIEWU TRYB OSUSZANIA TEMP. WEWNĘTRZNA TRYB OGRZEWANIA ELEKTR. USTAWIENIE TEMPERATURY TRYB AUTOMATYCZNY KONTROLKA PRACY ODBIORNIK ZDALNEGO SYGNAŁU TRYB USTAWIANIA ZEGARA TRYB POMPY CIEPŁA TRYB FALI ŚWIETLNEJ WYSOKA PRĘDKOŚD WENTYLATORA: ŚREDNIA PRĘDKOŚD WENTYLATORA NISKA PRĘDKOŚD WENTYLATORA Ciągłe badania skutkują regularnymi usprawnieniami. Z tego względu informacje zawarte w niniejszej publikacji mogą zostad zmienione bez powiadomienia. 3.WYŁĄCZNIK TRYBU AWARYJNEGO Gdy baterie w pilocie ulegną rozładowaniu, lub gdy pilot zostanie uszkodzony, należy użyd wyłącznika awaryjnego Wyłącznik kontrolny (Używany wyłącznie przez personel serwisowy) Wyłącznik trybu awaryjnego Tylko chłodzenie Po każdym naciśnięciu przycisku zmiana następuje w kolejności CHŁODZENIE STOP. Pompa ciepła Po każdym naciśnięciu przycisku zmiana następuje w kolejności CHŁODZENIE OGRZEWANIE STOP. Poniższa tabela pokazuje nastawy temperatury, prędkości wentylatora i ruch klapki w trybie awaryjnym. Tryb Temperatura Prędkośd wentylatora Klapka Chłodzenie 24 C Wysoka Ruch wahadłowy Ogrzewanie 24 C Wysoka Ruch wahadłowy 4.POZIOMA SZCZELINA WENTYLACYJNA Chwycid uchwyt i przesunąd klapkę, aby zmienid kierunek przepływu powietrza. Należy uważad, aby nie ustawiad klapki podczas pracy, gdyż wentylator obraca się z dużą prędkością i może skaleczyd palce.

9 SERWIS I KONSERWACJA Czyścid przednią kratkę i filtry powietrza co najmniej co dwa tygodnie. Przed czyszczeniem wyłączyd urządzenie i odciąd zasilanie. Poniższa ilustracja służy jedynie celom informacyjnym. Jako punkt odniesienia należy traktowad obiekty rzeczywiste. Czyszczenie przedniej kratki i filtrów 1.Otworzyd przednią kratkę pociągając za zaczepy po obu stronach i podnosząc ją aż do kliknięcia. Wyciągnąd filtry. 2.usunąd kurz z kratki i filtrów, używając odkurzacza lub szczotki. (Jeśli kurz nie wychodzi łatwo, umyd filtry w ciepłej wodzie z lekkim detergentem). 3.Spłukad czystą wodą i wysuszyd w cieniu. 4.Włożyd kratkę i filtry na miejsce i zamknąd przednią kratkę. 5.Wytrzed powierzchnię urządzenia wilgotną szmatką, i ponownie suchą. (Nie używad benzenu, rozpuszczalników ani innych środków chemicznych) Jeśli klimatyzator nie będzie używany przez dłuższy czas 1.Włączyd nawiew na kilka godzin, aby dokładnie wysuszyd wnętrze. (Wybrad tryb chłodzenia lub ogrzewania, nastawid najwyższą temperaturę i włączyd nawiew) 2.Wyłączyd klimatyzator i wyjąd wtyczkę z gniazda. Oczyścid filtry i powierzchnię zewnętrzną. 3.Wyjąd baterie z pilota. Jeśli klimatyzator nie był używany przez dłuższy czas 1.Oczyścid filtry i założyd na miejsce. Oczyścid urządzenie wewnętrzne i zewnętrzne miękką szmatką. 2.Włożyd wtyczkę i sprawdzid, czy przewód uziemienia nie jest luźny. 3.Włożyd baterie do pilota. UWAGA Wlot i wylot powietrza nie powinien byd zasłaniany. Do czyszczenia nie używad benzyny, rozcieoczalnika, proszku polerskiego, detergentów, insektycydów, gdyż mogą spowodowad uszkodzenia. Nie rozbierad baterii ani nie wrzucad ich do ognia, gdyż mogą eksplodowad.

10 ROZWIĄZYWANIE PROBLEMÓW Czy występuje awaria? Analiza awarii! Klimatyzator nie działa. Czy nie występuje awaria zasilania? Czy wtyczka nie wypadła? Czy nie zadziałał przerywacz lub bezpiecznik? Czy żadne przeszkody lub zakłócenia nie przerywają sygnału z pilota? Pilot nie działa i nic nie wyświetla. Sprawdzid przydatnośd do użycia baterii w pilocie. Sprawdzid, czy baterie są prawidłowo założone. Urządzenie nie włącza się zaraz po naciśnięciu wyłącznika. Jest to sposób ochrony klimatyzatora. Proszę odczekad 3 minuty. Po zakooczeniu pracy klapka nie zamyka się całkowicie. Silnik krokowy nie odnalazł punktu resetowania, należy wyłączyd urządzenie i włączyd ponownie. Czy nastawa temperatury jest prawidłowa? Chłodzenie i ogrzewanie nie są wystarczające. W trybie ogrzewania nawiew nie jest natychmiastowy. Czy filtry są czyste? Czy żadne przeszkody nie zasłaniają wlotów i wylotów urządzeo? Czy tryb nocny nie jest używany w dzieo? Czy wentylator wewnętrzny jest ustawiony na Czy drzwi i okna są zamknięte? Klimatyzator jest gotowy do nadmuchu ciepłego powietrza. Proszę czekad. Zasilanie może zostad nagle wyłączone, a gdy zostanie przywrócone, klimatyzator automatycznie wznowi poprzednią operację. Jest to funkcja automatycznego restartu, i jest dostępna tylko dla niektórych modeli klimatyzatorów.

11 ROZWIĄZYWANIE PROBLEMÓW Czy występuje awaria? Analiza awarii Automatycznie wznowi pracę po około 10 minutach. Trzaskające dźwięki. Słychać dźwięk płynącej wody. Odgłosy tarcia są powodowane przez rozszerzanie i kurczenie się przedniej kratki na skutek zmian temperatury. Jest to dźwięk chłodziwa, płynącego w klimatyzatorze. Sound of accumulated flowing water on the Heat-exchanger. Dźwięk topniejącego szronu w wymienniku ciepła. Urządzenie wewnętrzne wydaje dźwięki i klikanie. Click sound is made by the switching of the fan or compressor. Bush sound is made by the switch of refrigerant flowing inside the air conditioner. This function prevents the production of condensed water and does not cause any worry. Urządzanie wewnętrzne wydziela zapachy. Z urządzenia zewnętrznego wycieka woda. Klimatyzator mógł pobrad zapachy ze ścian, dywanu, mebli i wydmuchuje je ponownie. Podczas chłodzenia rura połączeniowa lub złącze powodują kondensację wilgoci z powodu niskiej temperatury. Podczas ogrzewania lub odszraniania topniejąca woda i para wodna uchodzą na zewnątrz. Podczas ogrzewania z wymiennika ciepła kapie woda. W przypadku poniższych objawów należy szybko wyłączyd wyłącznik i wezwad serwis. Przewód zasilania przegrzewa się lub jest uszkodzony. Dziwny dźwięk podczas pracy. Przerywacz, bezpiecznik lub wyłącznik upływowy często się uaktywnia podczas pracy. Niektóre wyłączniki lub przyciski nie działają jak zwykle. Klimatyzator podczas pracy wydziela zapach spalania. Z urządzenia wewnętrznego wycieka woda. Wentylator wewnętrzny wyłącza się podczas ogrzewania. Gdy urządzenie jest ustawione na niski kąt ruchu wahadłowego podczas chłodzenia: klapka może automatycznie poruszać się do maksymalnego kąta przez 3 minuty, a potem powrócić do małego kąta.

12 PARAMETRY WYDAJNOŚCI Model Moc Nominalna wydajnośd chłodzenia (W) Nominalna wydajnośd ogrzewania (W) Chłodzenie Moc znamionowa Pompa ciepła Ogrzewanie dodatkowe Chłodzenie Moc znamionowa Pompa ciepła Ogrzewanie dodatkowe Przepływ powietrza (m 3 /h) Wydajnośd osuszania (L/h) Klasa wodoodporności Stopieo ochrony Typ klimatu Ilośd chłodziwa (R22) (g) IP20(wewnątrz) IP24(na zewnątrz) I T1 Hałas (db(a)) Wewnątrz Na zewnątrz Waga netto (kg) Wymiary sz.xwys.xgł. (mmxmmxmm) Wewnątrz Na zewnątrz Wewnątrz Na zewnątrz UWAGA 1.Podany parametr hałasu jest mierzony w laboratorium w fabryce. 2.Znamionowa wydajnośd chłodzenia/ogrzewania jest sprawdzana w następujących warunkach: Chłodzenie Wewnątrz 27 C(DB) 19 C(WB) Na zewnątrz 35 C(DB) 24 C(WB) Ogrzewanie Wewnątrz 20 C(DB) 15 C(WB) Na zewnątrz 7 C(DB) 6 C(WB) 3.Ze względu na politykę ciągłego rozwoju zastrzegamy sobie prawo do modyfikacji danych technicznych bez powiadomienia. Chociaż możliwe są błędy i pominięcia, podjęte zostały wszelkie starania, mające na celu zapewnienie poprawności informacji w niniejszej instrukcji. 4.Zakres temperatur pracy: Maksymalne Minimalne Maksymalne Minimalne chłodzenie chłodzenie ogrzewanie ogrzewanie Str. wewn. DB/WB( C ) 32/23 21/15 27/-- 20/-- Str. zewn. DB/WB( C ) 43/26 21/15 24/18-5/-6 5.Schemat elektryczny klimatyzatora (urządzenia wewnętrznego i zewnętrznego) jest przymocowany do każdego urządzenia.. 6.Jeśli przewód zasilający jest uszkodzony, musi zostad wymieniony przez producenta, serwisanta lub inną uprawnioną osobę, aby uniknąd zagrożenia.
