ZNAK Drogowa Pracownia Projektowa Tomasz Stawarz Gdańsk, ul. Chwaszczyńska Fax PROJEKT BUDOWLANY

Transkrypt

1 ZNAK Drogowa Pracownia Projektowa Tomasz Stawarz Gdańsk, ul. Chwaszczyńska Fax Nr inw.... Egz. nr... PROJEKT BUDOWLANY Temat: Przebudowa drogi powiatowej nr 1506N Szczytno - Wawrochy od km do km kolizje energetyczne Lokalizacja: (Działki na trasie) Obszar stacji: Kategoria robót: Inwestor: Droga powiatowa nr 1506N Szczytno - Wawrochy od km do km ((Działki na trasie: 244, 112, 102/7, 101, 100, 173/8, 95, 180) S-1390 RUDKA Kat. : XXVI Zarząd Dróg Powiatowych w Szczytnie ul. Mrongowiusza Szczytno Stanowisko Imię i Nazwisko Numer uprawnień Podpis Opracował: inż. Jarosław Kapałka-Rec POM/0009/PWOE/06 Projektował: inż. Jarosław Kapałka-Rec POM/0009/PWOE/06 Sprawdził: inż. Małgorzata Bryćko-Krauza POM/0005/PWOE/06 Czerwiec 2007r.

2 SPIS ZAWARTOŚCI DOKUMENTACJI PROJEKTOWEJ Lp. Nazwa Str. 1.0 Zakres robót Podstawa i zakres opracowania Charakterystyka techniczna Projekt zagospodarowania terenu Przedmiot zadania inwestycyjnego Istniejący zagospodarowania terenu Projekt architektoniczno-budowlany Przeznaczenie budowli Rozwiązania konstrukcyjne Linia kablowa nn-0,4 kv Linia napowietrzna nn-0,4 kv System ochrony od porażeń i układ sieci Dane charakteryzujące wpływ inwestycji na środowisko i zagospodarowanie terenu Załączniki Uprawnienia projektowe - inż. Jarosław Kapałka-Rec 7 Uprawnienia projektowe - inż. Małgorzata Bryćko-Krauza Zaświadczenie o przynal. do IIB - inż. Jarosław Kapałka-Rec 11 Zaświadczenie o przynal. do IIB- inż. Małgorzata Bryćko-Krauza Warunki przyłączenia Uzgodnienia branżowe 14 - KE Energa S.A Wykaz właścicieli gruntów Wypisy z rejestru ewid. gruntów Oświadczenie wł. gruntów Rysunki Orientacyjna lokalizacja Mapa zagospodarowania terenu Schemat uproszczony kolizji Zestawienia montażowe i demontażowe Zestawienie montażowe linii napowietrznej n.n.-0,4kv Zestawienie montażowe linii kablowej n.n.-0,4kv Zestawienie montażowe przyłącza nn-0,4 kv oraz oświetlenia Zestawienie demontażowe linii napowietrznej nn-0,4 kv Zestawienie demontażowe linii kablowej nn-0,4 kv Zestawienie demontażowe przyłącza nn-0,4 kv Informacja BiOZ Opis Zakres robót do realizacji Wykaz istniejących obiektów Elementy zagospodarowania terenu mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Przewidywane zagrożenia występujące podczas realizacji robót Sposób prowadzenie instruktażu pracowników Środki techniczne i organizacyjne zapobiegające zagrożeniom w związku z wykonywanymi robotami Oświadczenie o kompletności dokumentacji 45

3 1.0 Zakres robót 1. Wymiana, zmiana lokalizacji słupów energetycznych n.n.-0,4 kv kpl. 3,0 2. Przełożenie przyłączy energetycznych n.n.-0,4 kv szt. 2,0 3. Przebudowa linii kablowej n.n.-04kv m 15,0 2.0 Podstawa i zakres opracowania Projekt opracowano na podstawie: a) umowy, b) warunków przyłączenia, c) map do celów projektowych i informacyjnych w skali 1:1000, d) danych zebranych w terenie, e) obowiązujących norm i przepisów. PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. PN-87/E-05110/02 Elektroenergetyczne urządzenia rozdzielcze prądu przemiennego o napięciu znamionowym do 380V dla budownictwa ogólnego. Złącza. PBUE; zeszyt 5 Ochrona odgromowa sieci elektroenergetycznych PBUE; zeszyt 6 Ochrona przeciwporażeniowa w urządzeniach elektroenergetycznych o napięciu do 1kV. PN-90/E Oznaczenia identyfikacyjne przewodów elektrycznych barwami lub cyframi. - Rozporządzenie Ministra łączności z dnia r w sprawie warunków technicznych zasilania energia elektryczną obiektów budowlanych. PN-86/E Ochrona odgromowa obiektów budowlanych. Wymagania ogólne. Ochrona podstawowa. PN-91/E-05009/443 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne. PN-91/E-05009/41 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przed prądem przeciążeniowym. Projekt obejmuje dostosowanie istniejącej sieci elektroenergetycznej do projektowanej przebudowy drogi powiatowej nr 1506N Szczytno - Wawrochy od km do km

4 3.0 Charakterystyka techniczna 3.1 Projekt zagospodarowania terenu Przedmiot zadania inwestycyjnego Przedmiotem zadania jest : a) usunięcie kolizji istniejącej linii napowietrznej nn-0,4 kv z projektowaną przebudowa drogi powiatowej nr 1506N Szczytno - Wawrochy od km do km 3+720, b) przełożenie istniejących przyłączy energetycznych, c) przebudowa linii kablowej n.n.-0,4 kv Istniejący stan zagospodarowania terenu W terenie objętym opracowaniem występuje: a) stacja transformatorowa, b) napowietrzna sieć energetyczna n.n.-0.4 kv, c) kablowa sieć energetyczna n.n.-0.4 kv Projektowane zagospodarowanie terenu W obszarze objętym opracowaniem planuje się przebudowę drogi powiatowej nr 1506N Szczytno - Wawrochy od km do km 3+720, co powoduje konieczność usunięcia kolizji istniejącej sieci elektroenergetycznej z w/w drogą. 3.2 Projekt architektoniczno - budowlany Przeznaczenie budowli Przeznaczeniem projektowanych zmian jest usuniecie kolizji energetycznych z projektowaną przebudową drogi powiatowej nr 1506N Szczytno - Wawrochy od km do km Rozwiązania konstrukcyjne a) Słup nr 1/3 [ ] Istniejący słup nr 1/3/RPK-10/ZN linii napowietrznej 4x AL [ ] należy wymienić na żerdź strunobetonową typu E-12 o długości 10,5 m ze zmianą lokalizacji przy krawędzi projektowanego chodnika ( w pasie projektowanego chodnika). W/w słup należy wyposażyć w ograniczniki przepięć typu AZH480C100 oraz uziemić. Rezystancja uziemienia słupa nie może przekroczyć wartości 10 Ω (R z 10Ω ). Istniejące odgałęzienie linii napowietrznej należy zasilić z w/w słupa (przywrócić stan pierwotny).istniejącą szafkę pomiarową należy przełożyć na nowoprojektowany słup nr 1/3/RPK-10/ E-12, a ist. kabel energetyczny (YAKY 4x25 mm 2 ) przedłużyć poprzez wykonanie: - linii kablowej o dł. 15,0 m. oraz - mufy kablowej przelotowej n.n.-0,4 kv.

5 b) Słup nr 1/1 [ ] Istniejący słup nr 1/1/RNK-10/ZN linii napowietrznej 4x AL [ ] należy wymienić na żerdź strunobetonową typu E-12 o długości 10,5 m ze zmianą lokalizacji przy krawędzi projektowanego chodnika ( w pasie projektowanego chodnika). Istniejące odgałęzienie linii napowietrznej należy zasilić z w/w słupa (przywrócić stan pierwotny). Istniejące przyłącza linii napowietrznej przełożyć na nowoprojektowany słup nr 1/1/RNK-10/ E-12. c) Słup nr 2/6 [ ] Istniejący słup nr 2/6/RNK-10/E-12 linii napowietrznej 4x AL [ ] należy posadowić przy krawędzi projektowanego chodnika ( w pasie projektowanego chodnika). Istniejące odgałęzienie linii napowietrznej należy zasilić z w/w słupa (przywrócić stan pierwotny). Istniejące przyłącze linii kablowej przełożyć na nowoprojektowany słup nr 2/6/RNK-10/E Linia kablowa nn-0,4 kv Układanie kabla powinno być wykonane w sposób wykluczający jego uszkodzenie przez zginanie, skręcanie i rozciąganie. Ponadto przy układaniu powinny być zachowane środki ostrożności zapobiegające uszkodzenie innych kabli lub urządzeń znajdujących się na trasie budowanej linii kablowej. Projektowany kabel ( kabel elektroenergetyczny typu YAKY 4 x 25 mm 2 ) ułożyć na głębokości 0,7 m, pod kablem i nad kablem usypać warstwę piasku po 10 cm, a 25 cm nad kablem ułożyć folię niebieską o szerokości 0,4 m. Kabel należy układać w wykopie linią falistą a zapasem (1% 3% długości wykopu) wystarczającym do skompresowania możliwych przesunięć gruntu. Temperatura otoczenia i kabla przy układaniu nie powinna być niższa niż 0 0 C (kabel o izolacji i powłoce z tworzyw sztucznych). W/w kabel można układać ręcznie lub za pomocą rolek tocznych. W miejscach skrzyżowań dostosować się do wymogów (odległości) PN-76/E (tablica skrzyżowań i zbliżeń kabli ułożonych w ziemi do innych urządzeń podziemnych), oraz zastosować rury osłonowe typu AROT DVK Φ Linia napowietrzna nn-0,4 kv W obszarze projektowanej przebudowy drogi powiatowej nr 1506N Szczytno - Wawrochy od km do km zachodzi konieczność wymiany istniejących wraz ze zmianą lokalizacji słupów energetycznych ( stanowisko słupowe nr 1/3[ ], 1/1[ ], i 2/6[ ], ), tzn.: a) istniejący słup nr 1/1[ ] linii napowietrznej 4x AL [ ] należy wymienić na żerdź strunobetonową typu E-12 o długości 10,5 m; b) istniejący słup nr 1/3[ ]linii napowietrznej 4x AL [ ] należy wymienić żerdź strunobetonową typu E-12 o długości 10,5. c) istniejący słup nr 2/6[ ]linii napowietrznej 4x AL [ ] należy zmienić lokalizację.

6 3.3 System ochrony od porażeń i układ sieci W linii nn-0,4 kv ochronę przeciwporażeniową wykonać jako szybkie wyłączanie w układzie TN-C. 3.4 Dane charakteryzujące wpływ inwestycji na środowisko i zagospodarowanie terenu Budowa będzie prowadzona zgodnie z zasadami wiedzy technicznej, normami i przepisami ogólnymi z zakresu ochrony środowiska (nienaruszanie korzeni drzew, krzewów, przywrócenie do stanu pierwotnego trawników itp.) 4.0 Załączniki 4.1 Uprawnienia projektowe - inż. Jarosław Kapałka-Rec Uprawnienia projektowe - inż. Małgorzata Bryćko-Krauza 4.2 Zaświadczenie o przynal. do IIB - inż. Jarosław Kapałka-Rec Zaświadczenie o przynal. do IIB- inż. Małgorzata Bryćko-Krauza 4.3 Warunki przyłączenia 4.4 Uzgodnienia branżowe - KE Energa S.A

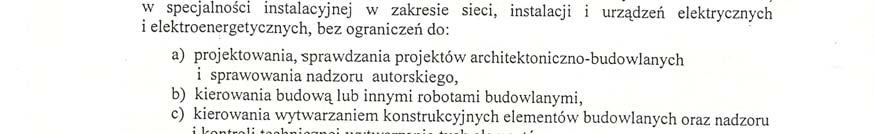

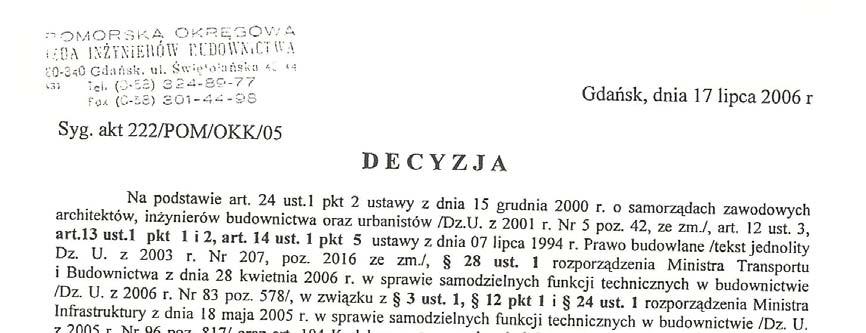

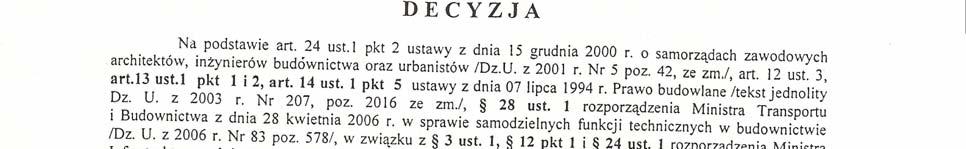

7 4.1 Uprawnienia projektowe - inż. Jarosław Kapałka-Rec

8

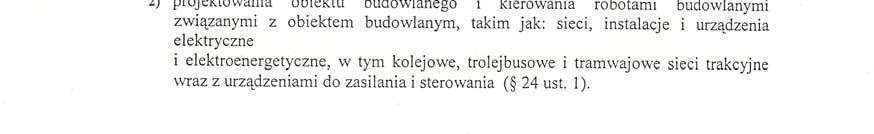

9 Uprawnienia projektowe - inż. Małgorzata Bryćko-Krauza

10

11 4.2 Zaświadczenie o przynal. do IIB - inż. Jarosław Kapałka-Rec

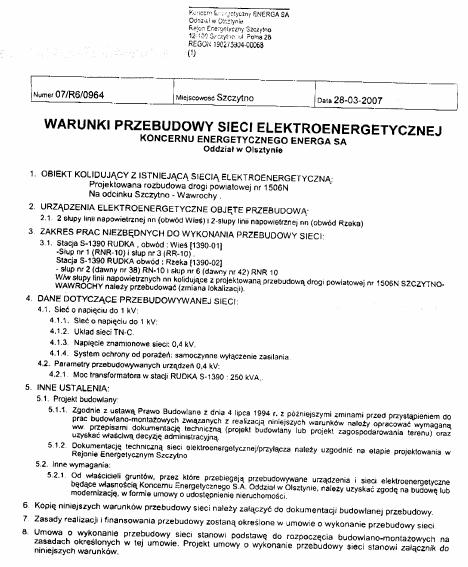

12 4.3 Warunki przyłączenia

13

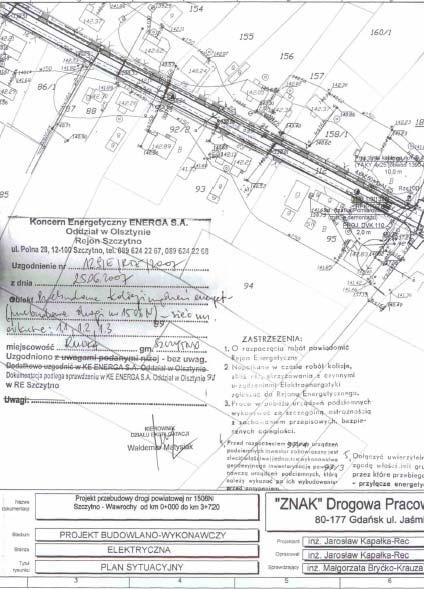

14 4.4 Uzgodnienia branżowe - KE Energa S.A

15 5.0 Wykaz właścicieli gruntów Lp. Obręb Nr działki Właściciel/Zarządzający Adres korespondencyjny 1 Rudka Zarząd Dróg Powiatowych w Szczytnie 2 Rudka 102/7 Bogusław Kobus ul. Mrongowiusza Szczytno Rudka Szczytno 3 Rudka 101 Stanisław Rykowski Jadwiga Rykowska Rudka 38A Szczytno 4 Rudka 100 Władysław Oszywa Anna Oszywa Rudka Szczytno 5 Rudka 173/8 Jan Wiśniewski Ryszard Wiśniewski Rudka Szczytno 6 Rudka 95 Janusz Kulas Rudka Szczytno 7 Rudka 180 Gmina Szczytno ul.. Sienkiewicza Szczytno

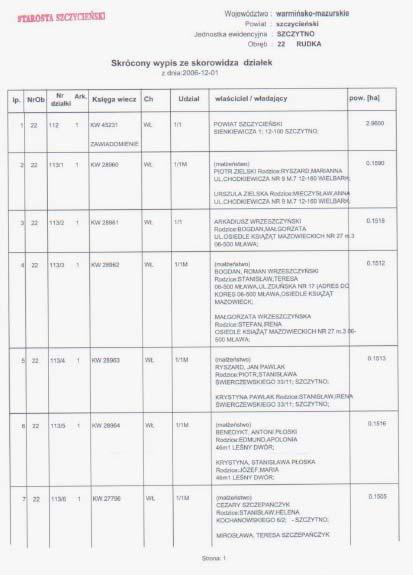

16 6.0 Wypisy z rejestru ewid. gruntów

17

18

19

20

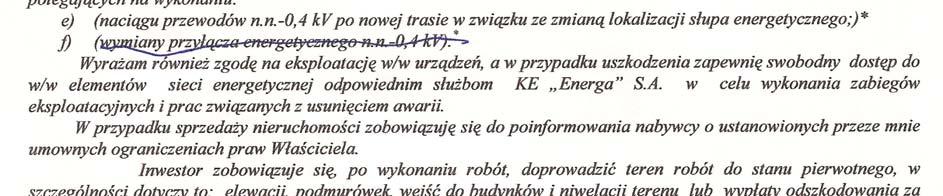

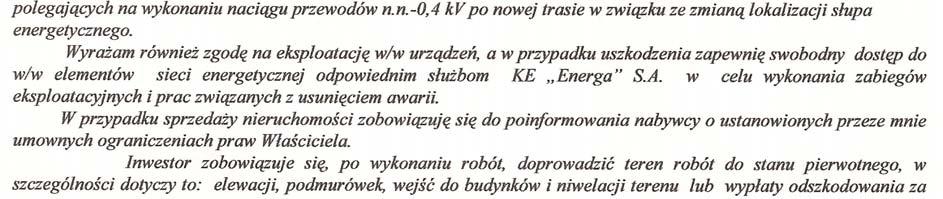

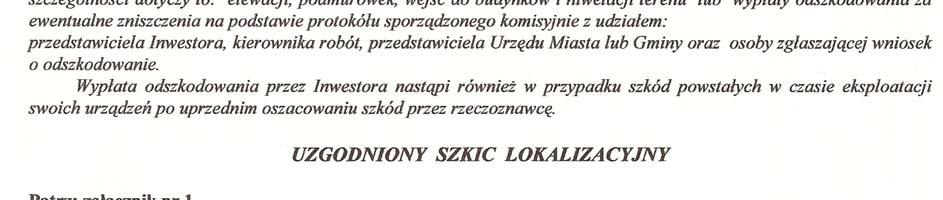

21 7.0 Oświadczenie wł. gruntów

22

23

24

25 8.0 Rysunki 8.1 Orientacyjna lokalizacja 8.2 Mapa zagospodarowania terenu 8.3 Schemat uproszczony kolizji

26

27

28

29

30

31 9.0 Zestawienia montażowe i demontażowe 9.1 Zestawienie montażowe linii napowietrznej nn-0,4 kv 9.2 Zestawienie montażowe linii kablowej nn-0,4 kv 9.3 Zestawienie montażowe przyłącza nn-0,4 kv oraz oświetlenia 9.4 Zestawienie demontażowe linii napowietrznej nn-0,4 kv 9.5 Zestawienie demontażowe linii kablowej nn-0,4 kv 9.6 Zestawienie demontażowe przyłącza nn-0,4 kv

32 Temat opracowania: Przebudowa drogi powiatowej nr 1506N Szczytno - Wawrochy od km do km kolizje energetyczne Nazwa tabelki: 9.1 Zestawienie montażowe napowietrznej linii n.n.-0,4kv Obiekt: Linia napowietrzna n.n.-0,4 kv; 4 x AL 50 mm 2 +1xAL25 mm 2 - OBWÓD [ ]; [ ] Żerdzie Żerdzie i ustoje Uzbrojenie słupa Ustój Konstrukcje, śruby, odłączniki, taśmy Mocowanie kabla Zawieszenie przelot. i odc. Tabliczki Ograniczniki przepięć, uziomy,połączenia uziomów Żerdź strunobetonowa dł. 10,5 m E-12 Żerdź strunobetonowa dł. 10,5 m E-6 Typ ustoju: Płyta ustojowa U-130 Płyta ustojowa U-85 Belka ustojowa B-80 Obejma Ou-1 Poprzecznik krańcowy PP-3 Poprzecznik krańcowy PK-1 poprzecznik narozny PN-1 Konstrukcja mocna KP-3 Konstrukcja mocna Km-1 Obejma O-2 Obejma O-3 Obejma O-4 Śruba oc. M20x200+PO;N;PS Śruba oc. M16x200+PO;N;PS Śruba oc. M16x50+PO;N;PS Śruba oc. M12x40+N;PS Izolator liniowy S-80/2 Głowiczka termokurczliwa RAYCHEM 02KO 16/S Uchwyt dystansowy SO 79.5 Taśma COT 37 Ramka do mocowania rury SV Izolator liniowy N-80/2 Złączka pętlicowa 50 Złączka pętlicowa 25 Zacisk odgałęźno-śrubowy Uchwyt śrubowo-kabłąkowy 2441 Taśma al. 10x1x500 Drut AL. fi 3 mm o dł. 1,75 m Tabliczka inf. TID + zest. mocujacy Tabliczka ident. TID + zest. mocujacy Tabliczka ostrzegawcza TO + zest. mocujacy Ogranicznik przepięć AZH480C100 Zacisk tulejowy ZUP - 8 Przewód linkowy LgY 10 mm2 Przewód AL. 50 mm 2 Końcówka kablowa KOR 10/10 Uchwyt do odgromników Uo Bednarka oc. 25x4 mm Taśma SOT 37.1 Klamerka COT 36 Pręt 3/4 " dł. 1,5 m Złączka 3/4 " Grot 3/4" Głowica pogrążająca 3/4" [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [m] [m] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [m] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [kpl.] [szt.] [szt.] [szt.] [m] [m] [szt.] [szt.] [m] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] Linia napowietrzna n.n.-0,4 kv obwód [ ] 4xAL 50+AL1x25 Lp Numr słupa Typ słupa/stacji Rodzaj przewodu: 4 x AL. 50 mm x 25 mm 2 Rozpiętość przęsła [m] Rodzaj przewodu: AL. 50 mm 2 Rodzaj przewodu: AL. 35 mm 2 1 T-1390 STSa 20/ /1 RNK-10,5/E-12 (PROJ) 1 U ,0 30, /2 P-10 (ist.) 45,0 4 1/3 RPK-10,5/E-12 (PROJ) 1 U , /4 Pb-10 (ist.) 39,0 Linia napowietrzna n.n.-0,4 kv obwód [ ] 4xAL 50+AL1x25 6 T-1390 STSa 20/ /1 RN-10 (ist.) 34,0 8 2/2 RN-10 (ist.) 40,0 9 2/3 Pb-10 (ist.) 41,0 10 2/4 RPK-10 (ist.) 34,0 11 2/5 P-10 (ist.) 33,5 12 2/6 RNK-10,5/E-12 (PROJ) MATERIAŁ Z DEMONTAŻU 37,0 30,0 MATERIAŁ Z DEMONTAŻU 13 2/7 P-12 (ist.) 45,5 14 2/8 P-12 (ist.) 29,0 Razem: ,0 30,

33 Temat oprac. : Przebudowa drogi powiatowej nr 1506N Szczytno - Wawrochy od km do km kolizje energetyczne Nazwa tabelki: 9.2 Zestawienie montażowe linii kablowej n.n.-0,4kv Obiekt: Linia kablowa n.n.-0,4 kv - obwód [ ; ] Od Do [m] [m] [m] [m] [m] [m] [m] [m] [szt.] [szt.] [m] [m] [m] [m] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [m] Montaż kabli enegretycznych n.n.0,4 kv - obwód [ ] Złącze kablowopomiarowe na słupie1/3/rpk-10 Słup 2/3/RNK-10 Projekt. mufy przelotowej n.n.-0,4 kv Złącze pomiarowe Przepomp. P-1 Oznaczenie trasy Długość wykopu 0,4*0,8 niebieska Słupek Szafka pomiarowa SL-1 (materiał z demontażu) Typ i przekrój kabla YAKY 4x25 mm 2 YAKY 4x25 mm 2 Układanie kabla Folia Długość wykopu 0,4*1,2 w ziemi na słupie w osłonie czerwona Jednostka Odcinek Rury osłonowe Długość całkowita Wkładka bezpiecznikowa WTN-1/63A gf Urządzenia rozdzielcze Fundament Uziemienie Tabliczki Rura Arot A110PS Rura Arot SRS 110 w ziemi Rura SV 50 ( z demontażu) Rura Arot DVK 50 w ziemi Złącze kablowo-pomiarowe ZK-2/SL-2 Złącze kablowo-pomiarowe ZK-2/SL-1 Złącze kablowo-pomiarowe ZK-1/SL-2 Mufa przelotowa RAYCHEM SMOE Wkładka bezpiecznikowa WTN-1/50A gf Wkładka bezpiecznikowa WTN-00/25A gf Wkładka bezpiecznikowa WTN-00/20A gf Fundament pod złącze ZK-2/SL-2 Fundament pod złącze ZK2/SL-1 Fundament pod złącze ZK-1/SL-2 Fundament pod złącze ZK-1/SL-1 Pręty GALMAR 3/4"dł 1,5 m. Uchwyt krzyżakowy płaski 3/4"Zn/Cu Grot stalowy 3/4" Głowica pogrążająca 3/4" Złączka 3/4" Bednarka FeZn 25x4 Montaż kabli enegretycznych n.n.0,4 kv - obwód [ ] Suma: UWAGA: 1/ Kabel energetyczny na słupie nr 2/3/RNK-10 ujęto w demontażu.

34 Temat opracowania: Nazwa tabelki: Przebudowa drogi powiatowej nr 1506N Szczytno - Wawrochy od km do km kolizje energetyczne 9.3 Zestawienie montażowe przyłącza nn-0,4 kv oraz oświetlenia Przyłącza Oświetlenie Długość całkowita Izolator N-80/2 Konstrukcja Kp-3 Uchyt sł. z odc Uchwyt odciagowy SO Złączka pętlicowa AL. 16 mm 2 Zacik odgał. śrubowy 16 mm 2 bezpiecznik sł. Bnu 63 Wkładka topikowa 6A Zacisk odgałęźny spin 382 Zacisk odgałęźny spin 383 Przewód Al. 16 d. 1,0 m Przewód LgYc 2, 5 mm 2 ( czarny ) dł. 2,0 m Przewód LgYc 2, 5 mm 2 ( niebieski ) dl. 2,0 m Zacisk tulejowy ZUP - 5 Oprawa z demontażu Uchwyt bezpiecznika Bnu Ub2 Typ i przekrój przewodów Odcinek/ Stanowisko słupowe Wysięgnik Wo-4 Wysięgnik Wo-5 Jednostka AsXSn 4x16 mm 2 AsXSn 4x16 mm 2 AsXSn 4x16 mm 2 Od Do [m] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] Istniejąca linia napowietrzna n.n.0,4 kv - obwód [ ],[ ] oraz oswietleniowa 1/1/RNK-10 Bud. Nr 38A /1/RNK-10 Bud. Nr /1/RNK-10 Bud. Nr xAL 25 mm 2 1/1/RNK xAL 25 mm 2 1/3/RPK xAL 25 mm 2 2/6/RNK Suma:

35 Temat opracowania: Nazwa tabelki: Przebudowa drogi powiatowej nr 1506N Szczytno - Wawrochy od km do km kolizje energetyczne 9.4 Zestawienie demontażowe linii napowietrznej nn-0,4 kv Żerdź ZN-10 Żerdź dł. 10,5 m E-12+ ustój Poprzecznik krańcowy PK Poprzecznik narozny PN [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] Linia napowietrzna n.n.-0,4 kv obwód [ ] 4xAL 50+AL1x25 1 T-1390 STSa 20/ /1 RNK-10ZN(dem) 2 32, /2 P-10 (ist.) 44,0 4 1/3 RPK-10ZN(dem) 2 38, /4 Pb-10 (ist.) 36,0 Linia napowietrzna n.n.-0,4 kv obwód [ ] 4xAL 50+AL1x25 6 T-1390 STSa 20/ /1 RN-10 (ist.) 34,0 8 2/2 RN-10 (ist.) 40,0 9 2/3 Pb-10 (ist.) 41,0 10 2/4 RPK-10 (ist.) 34,0 11 2/5 P-10 (ist.) 33,5 12 2/6 RNK-10,5/E-12 (DEM) 1 37, /7 P-12 (ist.) 45,5 14 2/8 P-12 (ist.) 29,0 Lp Numr słupa Typ słupa/stacji Żerdzie i ustoje Żerdzie Rodzaj przewodu: 4 x AL. 50 mm x 25 mm 2 Rozpiętość przęsła [m] Uzbrojenie słupa Konstrukcje, śruby, odłączniki, taśmy, ograniczniki Poprzecznik przelotowy PP Kabłąk do S-80/2 Oprawa oświetleniowa + wysiegnik Skrzyneczka bezpiecznikowa Śruba oc. M20x220+PO;N;PS Śruba oc. M16x450+PO;N;PS Ograniczniki przepięć Śruba hakowa Izolator liniowys-80/2 Zawieszenie przelot. i odc. Izolator liniowyn-80 Złączka pętlicowa 50 Złączka pętlicowa 25 Zacisk odgałęźno-śrubowy SPIN 382 Taśma al. 10x1x500 Drut AL. fi 3 mm o dł. 1,75 m Razem: Uwaga: 1/ Oprawa oświetleniowa - do ponownego wykorzystania 2/ Materiał z demontażu stanowiska słupowego nr 2/6 wykorzystać w całości do ponownego montażu. 3/ Przewodów głównego toru prądowego obwódów 01 i 02 nie demontaować, gdyż projektowane słupy przewidziano w linii nap.

36 Temat oprac. : Przebudowa drogi powiatowej nr 1506N Szczytno - Wawrochy od km do km kolizje energetyczne Nazwa tabelki: Obiekt: 9.5 Zestawienie demontażowe linii kablowej nn-0,4 kv Linia kablowa n.n.-0,4 kv - obwód [ ], [ ] Układanie kabla Folia Oznaczenie trasy Rury osłonowe Urządzenia rozdzielcze Fundament Uziemienie Rura osłonowa Rura Arot SRS 110 w ziemi Rura Arot DVK 110 w ziemi Złącze pomiarowe SL-1+ zestaw mocujący Złącze kablowo-pomiarowe ZK-2/SL-1 Fundament pod złącze ZK-2/SL-2 Fundament pod złącze ZK2/SL-1 Fundament pod złącze ZK-1/SL-2 Fundament pod złącze ZK-1/SL-1 Pręty GALMAR 3/4"dł 1,5 m. Grot stalowy 3/4" Głowica pogrążająca 3/4" Typ i przekrój kabla Długość wykopu 0,4*0,8 Długość wykopu 0,4*1,2 w ziemi na słupie w osłonie Bednarka FeZn 25x4 Jednostka YAKY 4x25 mm 2 Od Do [m] [m] [m] [m] [m] [m] [m] [m] [szt.] [szt.] [m] [m] [m] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [m] Demontaż istniejacych kabli enegretycznych n.n.0,4 kv - obwód [ ] Słup 1/3/RPK-10 Słup 2/3/RNK-10 Suma: Odcinek Długość całkowita czerwona niebieska Słupek Tabliczki Złącze kablowo-pomiarowe ZK-1/SL-2 Zwieracze WTZ-2 Wkładka bezpiecznikowa WTN-1/63A gf Wkładka bezpiecznikowa WTN-1/50A gf Wkładka bezpiecznikowa WTN-00/25A gf Wkładka bezpiecznikowa WTN-00/20A gf Uchwyt krzyżakowy płaski 3/4"Zn/Cu Złączka 3/4" YAKY 4x25 mm 2 Złącze kablowopomiarowe na słupie1/3/rpk Demontaż istniejacych kabli enegretycznych n.n.0,4 kv - obwód [ ] Złącze pomiarowe Przepomp. P Uwaga: 1/ Wielkości podane w tabeli (dł. kabla w ziemi i w osłonie ) są przybliżone

37 Temat opracowania: Nazwa tabelki: Przebudowa drogi powiatowej nr 1506N Szczytno - Wawrochy od km do km kolizje energetyczne 9.6 Zestawienie demontażowe przyłącza nn-0,4 kv Typ i przekrój przewodów Jednostka Odcinek Długość całkowita Izolator N-80/2 Śruba hakowa Poprzecznik Pp Śruba hakowa SOT Uchwyt odciagowy SO Izolator S-80/2 Kabłąk do izol. S-80/2 Od Do [m] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] Istniejąca linia napowietrzna n.n.0,4 kv - obwód [ ] AsXSn 4x16 mm 2 1/1/RNK-10 Bud. Nr 38A xAL 16 mm 2 1/1/RNK-10 Bud. Nr xAL 16 mm 2 1/1/RNK-10 Bud. Nr Suma:

38 10.0 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Nazwa i adres obiektu budowanego: Przebudowa drogi powiatowej nr 1506N Szczytno - Wawrochy od km do km kolizje energetyczne Inwestor: Opracował: Projektant: Sprawdził: Zarząd Dróg Powiatowych w Szczytnie ul. Mrongowiusza Szczytno inż. Jarosław Kapałka-Rec Kobyla Kępa Sztutowo inż. Jarosław Kapałka-Rec Kobyla Kępa Sztutowo inż. Małgorzata Bryćko-Krauza ul. Drzewieckiego 7a/ Gdańsk Czerwiec 2007r.

39 10.1 OPIS Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. Dz. U. nr 120 w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia poniżej wymienia się informacje dotyczące zagrożeń, które mogą wystąpić przy prowadzeniu prac wykonawczych związanych z wykonaniem budowy: - Przełożeniem przyłączy energetycznych ; - przebudową istniejącego kabla n.n.-0,4 kv ; - wymianą słupów energetycznych w istniejącej linii napowietrznej ZAKRES ROBÓT DO REALIZACJI Projekt budowlano-wykonawczy obejmuje: - przełożenie przyłączy energetycznych ; - przebudowę istniejącego kabla n.n.-0,4 kv ; - wymianę, zmianę lokalizacji słupów energetycznych w istniejącej linii napowietrznej WYKAZ ISTNIEJĄCYCH OBIEKTÓW W obszarze przebudowy sieci elektroenergetycznej (przełożenie przyłączy energetycznych; przebudowa istniejącego kabla n.n.-0,4 kv ; wymiana, zmiana lokalizacji słupów energetycznych w istniejącej linii napowietrznej) występują następujące elementy: - drogę dla ruchu samochodowego i pieszego, - sieć elektroenergetyczną n.n.-0,4 kv i SN-15 kv, - sieć wodno-sanitarna, - sieć telekomunikacyjna ELEMENTY ZAGOSPODAROWANIA TERENU MOGĄCE STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI Elementy istniejącego zagospodarowania terenu stwarzające zagrożenie bezpieczeństwa i zdrowia ludzi zatrudnionych przy realizacji robót: - droga dla ruchu samochodowego i pieszego, - czynne linie elektroenergetyczne, - czynne rozdzielnice, złącza kablowe PPRZEWIDYWANE ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT Przewidywane zagrożenia występujące podczas realizacji robót: - przy wykonywaniu wykopu pod słupy energetyczne, - przy przebudowie kabli elektroenergetycznych, - przy wymianie słupów energetycznych SPOSÓB PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW Pracownicy powinni być przeszkoleni w zakresie ogólnych przepisów BiHP, muszą posiadać świadectwa szkolenia wstępnego i okresowego.

40 Na stanowiskach pracy należy przeprowadzić codzienny instruktaż stanowisk zawierający: - omówienie zakresu prac na dzień roboczy, - wskazanie bezpiecznego sposobu ich wykonania, - wyznaczenie osób odpowiedzialnych za poszczególne grupy pracowników w wypadku konieczności opuszczenia placu budowy przez mistrza lub brygadzistę. Pracownicy wykonujący prace przy czynnych urządzeniach elektroenergetycznych (montażowe i przełączenia) muszą posiadać odpowiednie zaświadczenia kwalifikacyjne. Prace obowiązuje procedura poleceń pisemnych na i powinny być wykonywane przez co najmniej dwie osoby. W poleceniu pisemnym należy szczegółowo określić miejsce pracy, zakres robót i konieczne środki ochrony ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE ZAGROŻENIOM W ZWIĄZKU Z WYKONYWANYMI ROBOTAMI Pracodawca jest zobowiązany zapoznać pracowników, zgodnie z obowiązującymi przepisami, z: ryzykiem zawodowym i zagrożeniami dla zdrowia i życia pracowników, które występują na danym stanowisku pracy, oraz zastosowanymi środkami likwidującymi lub ograniczającymi to ryzyko i zagrożenie, szczegółowymi instrukcjami z zakresu bezpieczeństwa i higieny pracy dotyczącymi wykonywanych przez nich prac. Pracownicy zatrudnieni przy pracach na czynnych urządzeniach i instalacjach energetycznych wini posiadać świadectwo kwalifikacyjne - należy przez to rozumieć świadectwo stwierdzające spełnienie przez daną osobę odpowiednich wymagań kwalifikacyjnych do wykonywania pracy na stanowisku dozoru lub eksploatacji w ustalonym zakresie: obsługi, konserwacji, napraw, kontrolno-pomiarowym, montażu dla określonych rodzajów urządzeń i instalacji energetycznych, uzyskane w trybie i na zasadach określonych w Prawie Energetycznym. Osoby posiadające świadectwa kwalifikacyjne powinny wykazać się między innymi wiedzą z zakresu: a) na stanowiskach eksploatacyjnych - zasad i wymagań bezpieczeństwa pracy i ochrony przeciwpożarowej oraz umiejętności udzielania pierwszej pomocy, b) na stanowiskach dozoru - przepisów bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowej oraz umiejętności udzielania pierwszej pomocy. Prace na czynnych urządzeniach i instalacja energetycznych mogą być wykonywane na polecenie pisemne i ustne lub bez polecenia. Prace w warunkach szczególnego zagrożenia dla zdrowia i życia ludzkiego należy wykonać na podstawie polecenia pisemnego, przy zastosowaniu odpowiednich środków zabezpieczających zdrowie i życie ludzkie. Pracownicy nie będący pracownikami zakładu prowadzącego eksploatację danego urządzenia i instalacji energetycznych powinni wykonywać prace wyłącznie na podstawie polecenia pisemnego. Bez poleceń dozwolone jest wykonywanie: czynności związanych z ratowaniem zdrowia i życia ludzkiego, zabezpieczenia urządzeń i instalacji przed zniszczeniem, przez uprawnione i upoważnione osoby prac eksploatacyjnych określonych w instrukcjach. Wydawanie poleceń i dopuszczenie pracowników do wykonywania pracy należy do obowiązków prowadzącego eksploatację urządzeń i instalacji energetycznych. Polecenie wykonania pracy powinno w szczególności określać: zakres, rodzaj, miejsce i termin, środki i warunki do bezpiecznego wykonania pracy,

41 liczbę pracowników skierowanych do pracy, pracowników odpowiedzialnych za organizację i wykonanie pracy, pełniących funkcję: koordynującego lub dopuszczającego, przez podanie stanowiska służbowego lub imiennie, kierownika robót, nadzorującego lub kierującego zespołem pracowników imiennie, planowane przerwy w czasie pracy. Prace w pobliżu napięcia powinny być wykonywane przy użyciu środków ochronnych odpowiednich do występujących warunków pracy. Prace pod napięciem należy wykonać w oparciu o właściwą technologię pracy i przy zastosowaniu wymaganych narzędzi i środków ochronnych, określonych w instrukcji wykonywania tych prac. Wyłączenie urządzeń i instalacji elektroenergetycznych spod napięcia powinno być wykonane w taki sposób, aby uzyskać przerwę izolacyjną w obwodach zasilających urządzenia i instalacje. Przed przystąpieniem do wykonywania prac przy urządzeniach i instalacjach elektroenergetycznych wyłączonych spod napięcia należy: zastosować odpowiednie zabezpieczenie przed przypadkowym załączeniem napięcia, wywiesić tablicę ostrzegawczą w miejscu wyłączenia obwodu o treści: Nie załączać, sprawdzić brak napięcia w wyłączonym obwodzie, uziemić wyłączone urządzenia, zabezpieczyć i oznakować miejsce pracy odpowiednimi znakami i tablicami ostrzegawczymi. Uziemienia należy wykonać tak, aby miejsce pracy znajdowało się w strefie ograniczonej uziemieniami; co najmniej jedno uziemienie powinno być widoczne z miejsca pracy. W razie zasilania wielostronnego, uziemienia powinno być wykonane od każdej strony zasilania. Pracownicy winni być wyposażeni w narzędzia i sprzęt ochronny, które należy: przechowywać w miejscach wyznaczonych, w warunkach zapewniających utrzymanie ich w pełnej sprawności, poddawać okresowym próbom w zakresie ustalonym w Polskich Normach lub w dokumentacji producenta. Sprzęt ochronny, powinien być oznakowany w sposób trwały przez podanie numeru ewidencyjnego, daty następnej próby okresowej oraz cechy przeznaczenia. Zabronione jest używanie narzędzi i sprzętu, które nie są oznakowane. Osoby dozoru powinny okresowo sprawdzać stan techniczny, stosowanie, przechowywanie i ewidencję sprzętu ochronnego oraz środków ochrony indywidualnej. Stan techniczny narzędzi pracy i sprzętu ochronnego należy sprawdzać bezpośrednio przez jego użyciem. Narzędzia pracy i sprzęt ochronny, niesprawne lub które utraciły ważność próby okresowej, powinny być niezwłocznie wycofane z użycia. Zabrania się używania uszkodzonych lub niesprawnych narzędzi pracy i sprzętu ochronnego. Pracownicy powinni być wyposażeni w środki ochrony osobistej odpowiednie do wykonywanych prac: kaski ochronne, rękawice ochronne, obuwie gumowe przy pracach w wykopach np. w wodzie gruntowej, pracownicy powinni znać instrukcję ewakuacji w wypadku pożaru, na stanowisku pracy powinna znajdować się apteczka pierwszej pomocy. Pracownicy powinni znać telefony alarmowe: pogotowia ratunkowego, straży pożarnej, policji.

42 Na podstawie w/w informacji Kierownik budowy jest obowiązany sporządzić lub zapewnić sporządzenie przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia planu bioz. Opracowany plan bezpieczeństwa winien zostać uzgodniony z Inwestorem.

43 11. OŚWIADCZENIE O KOMPLETNOŚCI DOKUMENTACJI Oświadczam, że projekt budowlano-wykonawczy: Przebudowy drogi powiatowej nr 1506N Szczytno - Wawrochy od km do km kolizje energetyczne został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma służyć (projektant) (sprawdzający)
