1 RZECZPOSPOLITA POLSKA (12)OPIS PATENTOWY (19) PL (11) (13) B1 (21) Numer zgłoszenia: IntC l5: B66B 25/00 Urząd Patentowy R zeczypospolitej Polskiej (22) D ata zgłoszenia: (54) Urządzenie zabezpieczające schody ruchome przed wzrostem prędkości przy ruchu schodów w dół i przed ruchem wstecznym przy pracy schodów w górę Z głoszenie ogłoszono: B U P 05/90 U p ra w n io n y z p a te n tu : Ośrodek Badawczo-Rozwojowy Dźwignic i Urządzeń Transportowych, Bytom, PL T w ó rc y w y n alazk u : Julian Bobulski, Bytom, PL Edward Burmenda, Bytom, PL O u d zielen iu p a te n tu ogłoszono: W U P 07/92 PL B1 (57) Urządzenie zabezpieczające schody ruchome przed wzrostem prędkości przy ruchu schodów w dół i przed ruchem wstecznym przy pracy schodów w górę, znamienne tym, że na piaście (1) koła łańcuchowego napędowego schodów umocowana jest dwudzielna tarcza metalowa (2) z wycięciami na obwodzie, a na korpusie (3) jednego z dwu łożysk wału głównego zabudowany jest wspornik (4) z zamocowanymi czujnikami indukcyjnymi (L1) i (L2), przy czym przy ruchu schodów w dół jeden czujnik indukcyjny (L1) połączony jest układem elektrycznym z elektronicznym sygnalizatorem ruchu (B1), a przy ruchu schodów w górę drugi czujnik indukcyjny (L2) połączony jest układem elektrycznym z drugim elektronicznym sygnalizatorem (B2).

2 URZĄDZENIE ZABEZPIECZAJĄCE SCHODY RUCHOME PRZED WZROSTEM PRĘDKOŚCI PRZY RUCHU SCHODÓW W DÓŁ I PRZED RUCHEM WSTECZNYM PRZY PRACY SCHODÓW W GÓRĘ Z a s t r z e ż e n i e p a t e n t o w e U rządzenie zabezpieczające schody ruchome przed wzrostem prędkości przy ruchu schodów w d ó ł i przed ruchem wstecznym przy pracy schodów w górę, z n a m i e n n y t y r a, że na p ia ś c ie / 1/ koła łańcuchowego napędowego schodów umocowana j e s t dwudzielna ta rc z a metalowa / 2 / z wycięciami na obwodzie a na korpusie /3 / jednego z dwu łożysk wału głównego zabudowany j e s t wspornik / 4 / z zamocowanymi czujnikam i indukcyjnymi /L1 i L2/, przy czym przy ruchu schodów w dół jeden c z u jn ik indukcyjny /L 1/ połączony j e s t układem elektrycznym z elektronicznym sygnalizatorem ruchu /B 1 /, a przy ruchu schodów w górę d ru g i czu jn ik indukcyjny /L 2/ połączony j e s t układem elektrycznym z drugim elektronicznym sygnalizatorem /B 2 /. * * * Przedmiotem wynalazku j e s t u rzą d zen ie zabezpieczające schody ruchome przed wzrostem pręd k o ści przy ruchu schodów w d ó ł i przed ruchem wstecznym przy pracy schodów w górę. W zrost prędkości przy ruchu schodów w d ó ł w ystępuje na skutek p rze cią że n ia schodów przy braku napięcia w jednej fa z ie uzw ojenia s iln ik a. Względy bezpieczeństw a przy ek sp lo a- t a c j i schodów ruchomych wymagają stosow ania urządzenia kontrolującego prędkość jazdy schodów w d ó ł i wyłączającego napęd zanim prędkość jazdy przekroczy 20% prędkości nom inalnej. Również niepożądanym zjawiskiem przy e k s p lo a ta c ji schodów ruchomych j e s t w ystąpienie ruchu w stecznego przy ruchu schodów w górę, co może w ystąpić na skutek p rze cią że n ia schodów. Również w tym przypadku względy bezpieczeństw a wymagają stosowania urządzenia k o n tro lu ją - cego prędkość jazdy schodów ruchomych w górę i w yłączającego napęd w przypadku znacznego obniżenia prędkości, mogącego doprowadzić do ruchu wstecznego schodów, c z y li zanim w ystąp i bardzo niebezpieczny dla pasażerów ruch wsteczny schodów. Dotychczas nie ma urządzeń d o s ta te c z n ie zabezpieczających i k o n trolujących zarówno prędkość jazdy schodów ruchomych w d ó ł ja k i w górę. Zastosowanie prądnic tachom etrycznych stosowanych w innych urządzeniach do podobnych celów w e k s p lo a ta c ji schodów ruchomych nie zdają egzaminu ze względu na tru d n o śc i zapewnienia pełnej sztyw ności p r z e n ie s ie - n ia napędu na prądnicę tachom etryczną, przy czym nawet niew ielkie luzy lub elasty czn o ść s p r z ę g ie ł powodują d rg an ia, k tó re p rz e n ie sio n e na wał prądnicy d a ją wahania n ap ięcia w yjściowego przekraczające w artość n a p ię c ia progowego. Celem wynalazku j e s t zaprojektow anie pewnego w d z ia ła n iu urządzenia zabezpieczającego schody ruchome przed wzrostem p ręd k o ści przy ruchu schodów w dół i przed ruchem wstecznym przy ruchu schodów w górę. Cel ten z o s ta ł o sią g n ię ty d zięk i zastosowaniu czujników indukcyjnych połączonych z elektronicznym i sy g n alizato ram i ruchu. I s to ta wynalazku polega na zamocowaniu na p ia śc ie koła łańcuchowego napędowego schodów dw udzielnej tarczy metalowej z w ycięciam i na obwodzie a na korpusie jednego z dwu ło - żysk wału głównego wspornika z zamocowanymi dwoma czujnikami indukcyjnymi, przy czym jeden z czujników połączony j e s t za pomocą układu elektrycznego z elektronicznym sygnalizatorem ruchu przy ruchu schodów w dół a d ru g i c z u jn ik połączony j e s t za pomocą układu e le k try c z n e - go z drugim elektronicznym sy g n alizato rem ruchu przy ruchu schodów w górę. Korzystnym skutkiem wynalazku j e s t skuteczne zabezpieczenie schodów ruchomych przy ic h e k s p lo a ta c ji.

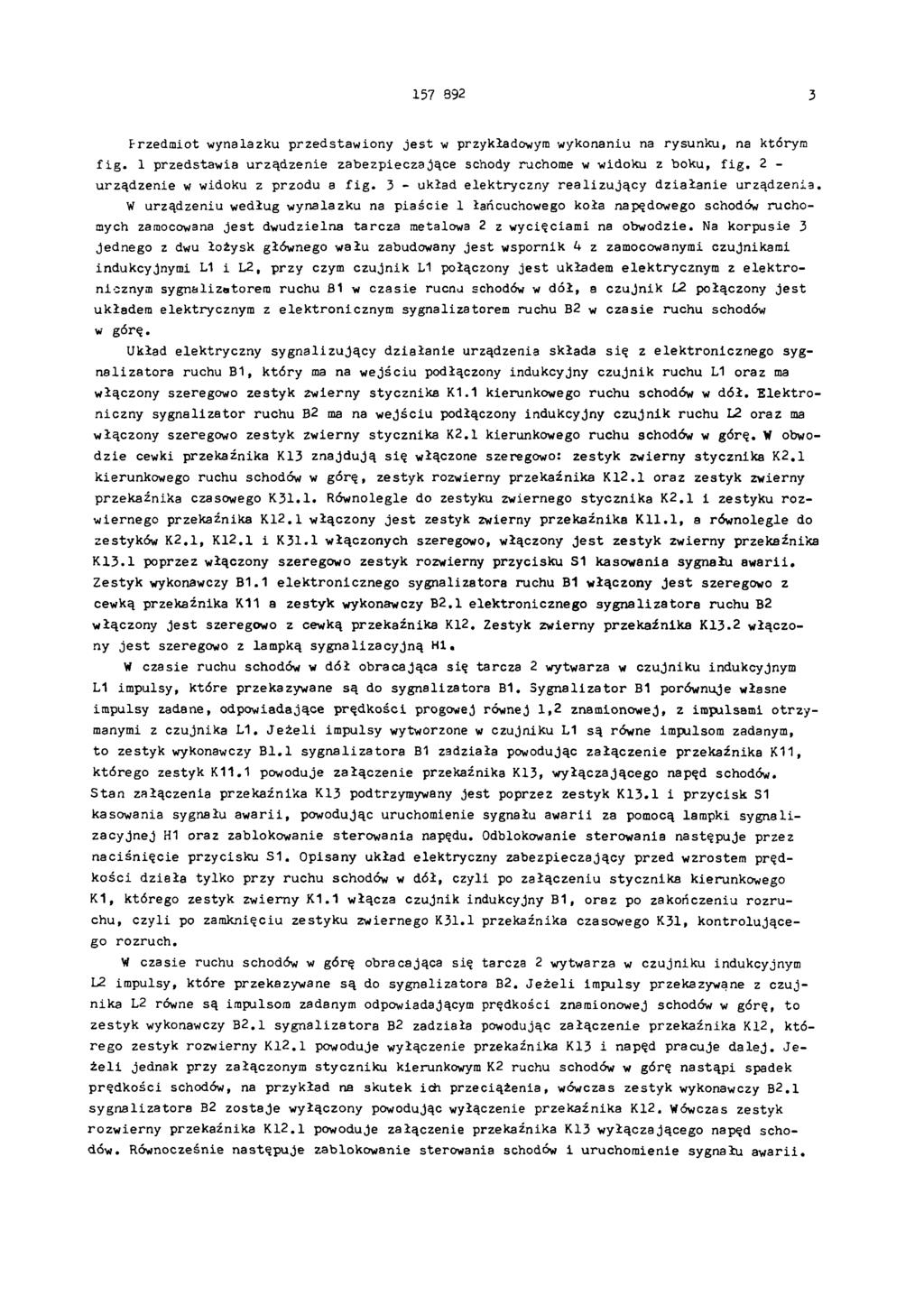

3 Przedmiot wynalazku przedstaw iony j e s t w przykładowym wykonaniu na rysunku, na którym f i g. 1 przedstaw ia u rząd zen ie zabezpieczające schody ruchome w widoku z boku, f ig. 2 - urządzenie w widoku z przodu a f i g. 3 - układ elektryczny r e a liz u ją c y d z ia ła n ie urządzenia. W urządzeniu według wynalazku na p ia śc ie 1 łańcuchowego koła napędowego schodów ruchomych zamocowana j e s t dwudzielna ta rc z a metalowa 2 z w ycięciam i na obwodzie. Na korpusie 3 Jednego z dwu łożysk głównego w ału zabudowany j e s t wspornik 4 z zamocowanymi czujnikam i indukcyjnymi L1 i L2, przy czym c z u jn ik L1 połączony j e s t układem elektrycznym z e le k tro - nicznym sygnalizatorem ruchu B1 w c z asie rucnu schodów w d ó ł, a cz u jn ik L2 połączony j e s t układem elektrycznym z elektronicznym sygnalizatorem ruchu B2 w c z a sie ruchu schodów w górę. Układ elektryczny sy g n a liz u ją c y d z ia ła n ie urządzenia składa s ię z elek tro n iczn eg o sygn a liz a to ra ruchu B1, k tó ry ma na w ejściu podłączony indukcyjny cz u jn ik ruchu L1 oraz ma włączony szeregowo ze sty k zwierny stycznika K1.1 kierunkowego ruchu schodów w d ó ł. E le k tro - niczny sy g n a liz ato r ruchu B2 ma na w ejściu podłączony indukcyjny c z u jn ik ruchu 12. oraz ma włączony szeregowo ze sty k zwierny stycznika K2.1 kierunkowego ruchu schodów w górę. W obwod z ie cewki przekaźnika K13 z n a jd u ją się włączone szeregowo: zestyk zwierny stycznika K2.1 kierunkowego ruchu schodów w g ó rę, zestyk rozwierny przekaźnika K12.1 oraz zestyk zwierny przekaźnika czasowego K31.1. Równolegle do zestyku zwiernego sty c zn ik a K2.1 i zestyku ro z- w iernego przekaźnika K12.1 włączony j e s t zestyk zwierny przekaźnika K11. 1, a równolegle do zestyków K2.1, K12.1 i K31.1 włączonych szeregowo, włączony j e s t ze sty k zwierny przekaźnika K13.1 poprzez włączony szeregowo zestyk rozwierny przycisku S1 kasowania sygnału a w a rii. Z estyk wykonawczy B1.1 elek tro n ic z n e g o sygnalizatora ruchu B1 włączony J e s t szeregowo z cewką przekaźnika K11 a zesty k wykonawczy B2.1 elektronicznego sy g n a liz a to ra ruchu B2 włączony j e s t szeregowo z cewką przekaźnika K12. Zestyk zwierny przekaźnika K13.2 włączony j e s t szeregowo z lampką sy g n a liz acy jn ą H1. W czasie ruchu schodów w d ó ł obracająca się tarcza 2 wytwarza w czujniku indukcyjnym L1 impulsy, które przekazywane są do sygnalizatora B1. S y g n a liz a to r B1 porównuje własne impulsy zadane, odpowiadające p ręd k o ści progowej równej 1,2 znamionowej, z impulsami o trz y - manymi z czujnika L1. J e ż e l i im pulsy wytworzone w czujniku L1 są równe impulsom zadanym, to zestyk wykonawczy B1. 1 sy g n a liz a to ra B1 zadziała powodując z a łą c z e n ie przekaźnika K11, którego zestyk K11.1 powoduje z a łą cz en ie przekaźnika K13, w yłączającego napęd schodów. S ta n załączenia przekaźnika K13 podtrzymywany je s t poprzez zestyk K13.1 i p rzy c isk S1 kasowania sygnału a w a rii, powodując uruchomienie sygnału aw arii za pomocą lampki sy g n a liz a cy jn ej H1 oraz zablokowanie sterow ania napędu. Odblokowanie sterow ania n astęp u je przez n a c iśn ię c ie przycisku S1. Opisany układ elektryczny zabezpieczający przed wzrostem prędk o śc i d z ia ła tylko przy ruchu schodów w dół, czyli po załączen iu sty c zn ik a kierunkowego K1, którego zestyk zwierny K1.1 włącza czujnik indukcyjny B1, oraz po zakończeniu ro zru - chu, cz y li po zamknięciu zestyku zwiernego K31.1 przekaźnika czasowego K31, k o n tro lu ją c e - go rozruch. W czasie ruchu schodów w górę obracająca się tarcza 2 wytwarza w czujniku indukcyjnym L2 impulsy, które przekazywane są do sygnalizatora B2. J e ż e l i impulsy przekazywane z cz u j- nika L2 równe są impulsom zadanym odpowiadającym prędkości znamionowej schodów w górę, to ze sty k wykonawczy B2.1 s y g n a liz a to ra B2 zadziała powodując z a łą c z e n ie przekaźnika K12, którego zestyk rozwierny K12.1 powoduje wyłączenie przekaźnika K13 i napęd pracuje d a le j. J e - ż e l i jednak przy załączonym sty czn ik u kierunkowym K2 ruchu schodów w górę n a s tą p i spadek p ręd k o ści schodów, na przykład na skutek ich przeciążenia, wówczas zesty k wykonawczy B2.1 sy g n a liz a to ra B2 z o s ta je wyłączony powodując wyłączenie przekaźnika K12, Wówczas zestyk rozw ierny przekaźnika K12.1 powoduje załączenie przekaźnika K13 w yłączającego napęd schodów. Równocześnie n a stę p u je zablokowanie sterowania schodów i uruchom ienie sygnału a w a rii.

4 Opisany układ elektryczny zabezpieczenia przed ruchem wstecznym d z ia ła tylko przy ruchu schodów w górę, cz y li po załączeniu stycznika kierunkowego K2, którego zestyk zwierny K2.1 włącza czujnik indukcyjny B2, oraz po zakończeniu rozruchu, c z y li zamknięciu zestyku zw iernego K31.1 przekaźnika czasowego K31 kontrolującego rozruch.

5

6 Fig. 2 Fig. 1 Zakład Wydawnictw UP RP. Nakład 90 egz. Cena 5000 zł.
