ZESTAWIENIE A ELEMENTY WYPOSAŻENIA SANITARNEGO I MEBLOWEGO ORAZ OSPRZĘT POMOCNICZY POMIESZCZEŃ 54, 54A.

Transkrypt

1 ZESTAWIENIE A ELEMENTY WYPOSAŻENIA SANITARNEGO I MEBLOWEGO ORAZ OSPRZĘT POMOCNICZY POMIESZCZEŃ 54, 54A.

2 Zabudowa meblowa i elementy wyposażenia szatni p. 54 Lp. Nazwa urządzenia/ systemu 1 M17 Szafka socjalna z ławk ą Opis rozwiąza ńmateriałowych/ parametry techniczne Lokalizacja Wymiary Ilość x500x Szafa odzieżowa socjalna np SUM W 320 Z ŁAWK Ąlub równoważna: ilość drzwi: 2, podział na część czyst ąi brudn ą, materiał: blacha stalowa, wykończenie: malowana proszkowo na ral 7004, wyposażona w otwory wentylacyjne, wieniec dolny szafy dodatkowo zabezpieczony przed korozj ą, zamykana na zamek kluczowy z ryglowaniem, wyposażona w półk ę, wyposażona w wieszaki boczne, wyposażona w drążek, wyposażona w ławk ę. Kolorystyka wybranych materiałów do akceptacji podlegaj ąakceptacji Projektanta i brak

3 2 B06 Umywalka x290x W25 Dozownik do mydła Umywalka KOŁO NOVA PRO lub równoważna: średnica otworu na bateri ę35 cm. materiał: ceramika Kolorystyka wybranych materiałów do akceptacji Zamawiającego na etapie realizacji podlegaj ąakceptacji Projektanta i Przyłacza wodno kanalizacyjne według opisu projektu instalacji wodno kanalizacyjnych. Dozownik mydła w płynie lub równoważny: Materiał: Stal nierdzewna 304 szczotkowana Pojemnośc: 1l Napełnianie: Z kanistra Przycisk: Ergonomiczny System: Zawór niekapek Kontrola: Okiendo do kontroli poziomu mydła Zamknięcie: Zamek Kolorystyka wybranych materiałów do akceptacji Zamawiającego na etapie realizacji x121x A04 Bateria brak x139x śr.35 1 Bateria umywalkowa GROHE Start lub równoważna monta jednootworowy metalowa d wignia ż ź

4 głowica ceramiczna 35 mm z ogranicznikiem temperatury regulowany ogranicznik strumienia przepływu kolory: chrom bez zestawu odpływowego z korkiem push-open 1 1/4" giętkie węż e przyłączeniowe Kolorystyka wybranych materiałów do akceptacji Zamawiającego na etapie realizacji 5 W24 Pojemnik na reczniki papierowe brak X210X330 1 Pojemnik na ręczniki pojedyncze MERIDA STELLA MAXI MAX CSM101, lub równoważny: - możliwość użycia ręcznika papierowego w rolce o maksymalnej średnicy 22 cm i maksymalnej wysokości 25 cm - zabezpieczony trwałym stalowym zamkiem bębenkowym - zamek zlicowany z powierzchni ąurządzenia - łączenia boków spawane i szlifowane - niewidoczne zawiasy Kolorystyka wybranych materiałów do akceptacji Zamawiającego na etapie realizacji..

5 brak. 6 W18 Pojemnik na zużyte recziki x330x63 1 Kosz na odpady otwarty MERIDA STELLA, lub równoważny: materiał: stal nierdzewna, pojemność min. 47 litrów, wyposażony w zdejmowan ąpokryw ęze stożkowym otworem, możliwoś ć zamocowania do ściany, zabezpieczony trwałym stalowym zamkiem bębenkowym, zamek zlicowany z powierzchni ąurządzenia, łączenia boków spawane i szlifowane.

6 7 W19 Lustro x600 1 Lustro wklejane Zabudowa meblowa i elementy wyposażenia toalety p. 54A 8 B03 Miska ustępowa 54A 350x570x360 1 Miska ustępowa KOŁO L lub równoważna: do kompletu: deska sedesowa twarda z tworzywa Duoplast, zawiasy metalowe L20111, typ: lejowa, wisząca. Przyłacza wodno kanalizacyjne według opisu projektu instalacji

7 9 B25 Umywalka wodno kanalizacyjnych 54A 360x290x148 1 Umywalka KOŁO NOVA PRO lub równoważna: średnica otworu na bateri ę35 cm. materiał: ceramika Kolorystyka wybranych materiałów do akceptacji Zamawiającego na etapie realizacji podlegaj ąakceptacji Projektanta i 10 W25 Dozownik do mydła Przyłacza wodno kanalizacyjne według opisu projektu instalacji wodno kanalizacyjnych. 54A 100x121x245 1 Dozownik mydła w płynie lub równoważny: Materiał: Stal nierdzewna 304 szczotkowana Pojemnośc: 1l Napełnianie: Z kanistra Przycisk: Ergonomiczny System: Zawór niekapek Kontrola: Okiendo do kontroli poziomu mydła Zamknięcie: Zamek Kolorystyka wybranych materiałów do akceptacji Zamawiającego na etapie realizacji brak

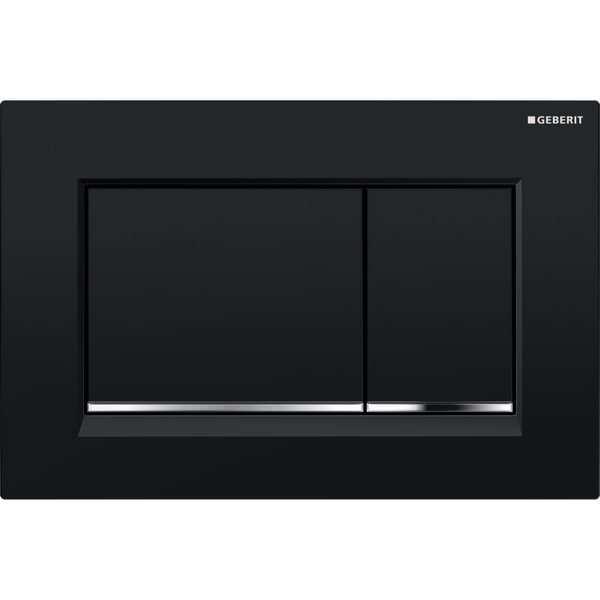

8 11 W13 Przycisk spłukujący 54A 150x240 1 Przycisk uruchamiający Geberit Sigma30 lub równoważny: typ: do spłukiwania dwudzielnego, do uruchamiania spłukiwania w spłuczkach podtynkowych, kolor: czarny. 12 P01 Element montażowy ze spłuczk ą podtynkową brak 54A 120x500x Element montażowy Geberit Duofix do wiszących misek WC, 112 cm, ze spłuczk ąpodtynkow ąsigma 12 cm lub równoważny Rama samonośna malowana proszkowo Rama z nawierconym otworem ø 9 mm do zamocowania w konstrukcji drewnianej Przygotowana rama pod wsporniki w miskach ustępowych o malej powierzchni przylegania Wsporniki pod nogi montażowe ocynkowane Wsporniki pod nogi montażowe o regulowanym położeniu w zakresie 0 20 cm Wsporniki pod nogi montażowe z funkcj ąsamohamowania Stopy obracalne Głębokość stóp odpowiednia do montażu w profilach U UW 50 i UW 75 oraz szynach systemowych Geberit Duofix Mocowanie kolana odpływowego bez użycia narzędzi z możliwoś ci ąregulacji głębokoś ci w 6 pozycjach, zakres regulacji 45 mm Mocowanie kolana przyłączeniowego izolowane akustycznie Spłuczka podtynkowa uruchamiana z przodu Spłuczka podtynkowa z izolacj ąprzeciwroszeniową W przypadku ustawie ńfabrycznych ponowne spłukiwanie możliwe natychmiast Prace montażowe i serwisowe przy spłuczce podtynkowej bez użycia narzędzi Przyłącze wody z tyłu lub na górze na środku Obudowa ochronna otworu rewizyjnego chroni przed

9 wilgocią i zabrudzeniami Obudowa ochronna otworu rewizyjnego z możliwoś cią skrócenia Wyposażono w rurk ęochronn ąumożliwiają c ąszybkie podłączenie wody do podłączania toalet myjących Geberit AquaClean Z możliwoś ci ązamocowania przyłącza elektrycznego 13 A04 Bateria 54A 104x139x śr.35 1 Bateria umywalkowa GROHE Start lub równoważna monta żjednootworowy metalowa dźwignia głowica ceramiczna 35 mm z ogranicznikiem temperatury regulowany ogranicznik strumienia przepływu kolory: chrom bez zestawu odpływowego z korkiem push-open 1 1/4" giętkie węż e przyłączeniowe Kolorystyka wybranych materiałów do akceptacji Zamawiającego na etapie realizacji 14 W24 Pojemnik na reczniki papierowe brak 54A 205X210X330 1 Pojemnik na ręczniki pojedyncze MERIDA STELLA MAXI MAX

10 CSM101, lub równoważny: - możliwość użycia ręcznika papierowego w rolce o maksymalnej średnicy 22 cm i maksymalnej wysokości 25 cm - zabezpieczony trwałym stalowym zamkiem bębenkowym - zamek zlicowany z powierzchni ąurządzenia - łączenia boków spawane i szlifowane - niewidoczne zawiasy Kolorystyka wybranych materiałów do akceptacji Zamawiającego na etapie realizacji.. brak. 15 W02 Szczotka do WC 54A 80x80x390 1 Szczotka do WC z uchwytem stojącym TUBA: przykrywka ze stali matowej, wyjmowany wkład z tworzywa sztucznego ułatwiający czyszczenie, rączka szczotki z klap ązapobiegając ąwydostawaniu si ęzapachów, posiadająca wymienn ąkońcówk ęszczotki. Kolorystyka wybranych materiałów do akceptacji Zamawiającego na etapie realizacji. podlegaj ąakceptacji Projektanta i. brak.

11 16 W19 Lustro 54A 450x600 1 Lustro wklejane 17 W04 Pojemnik na papier toaletowy 54A 95x325x W18 Pojemnik na zużyte recziki Pojemnik na papier toaletowy MERIDA STELLA MAXI lub równoważny: dostosowany do papieru o maksymalnej średnicy 23 cm okienko do kontroli ilości papieru, zabezpieczony trwałym stalowym zamkiem bębenkowym, zamek zlicowany z powierzchni ąurządzenia, łączenia boków spawane i szlifowane niewidoczne zawiasy. Kolorystyka wybranych materiałów do akceptacji. podlegaj ąakceptacji Projektanta i. brak. 54A 250x330x63 1

12 Kosz na odpady otwarty MERIDA STELLA, lub równoważny: materiał: stal nierdzewna, pojemność min. 47 litrów, wyposażony w zdejmowan ąpokryw ęze stożkowym otworem, możliwoś ć zamocowania do ściany, zabezpieczony trwałym stalowym zamkiem bębenkowym, zamek zlicowany z powierzchni ąurządzenia, łączenia boków spawane i szlifowane.
