I. Wymagania w zakresie zastosowanych materiałów wykończeniowych:

Transkrypt

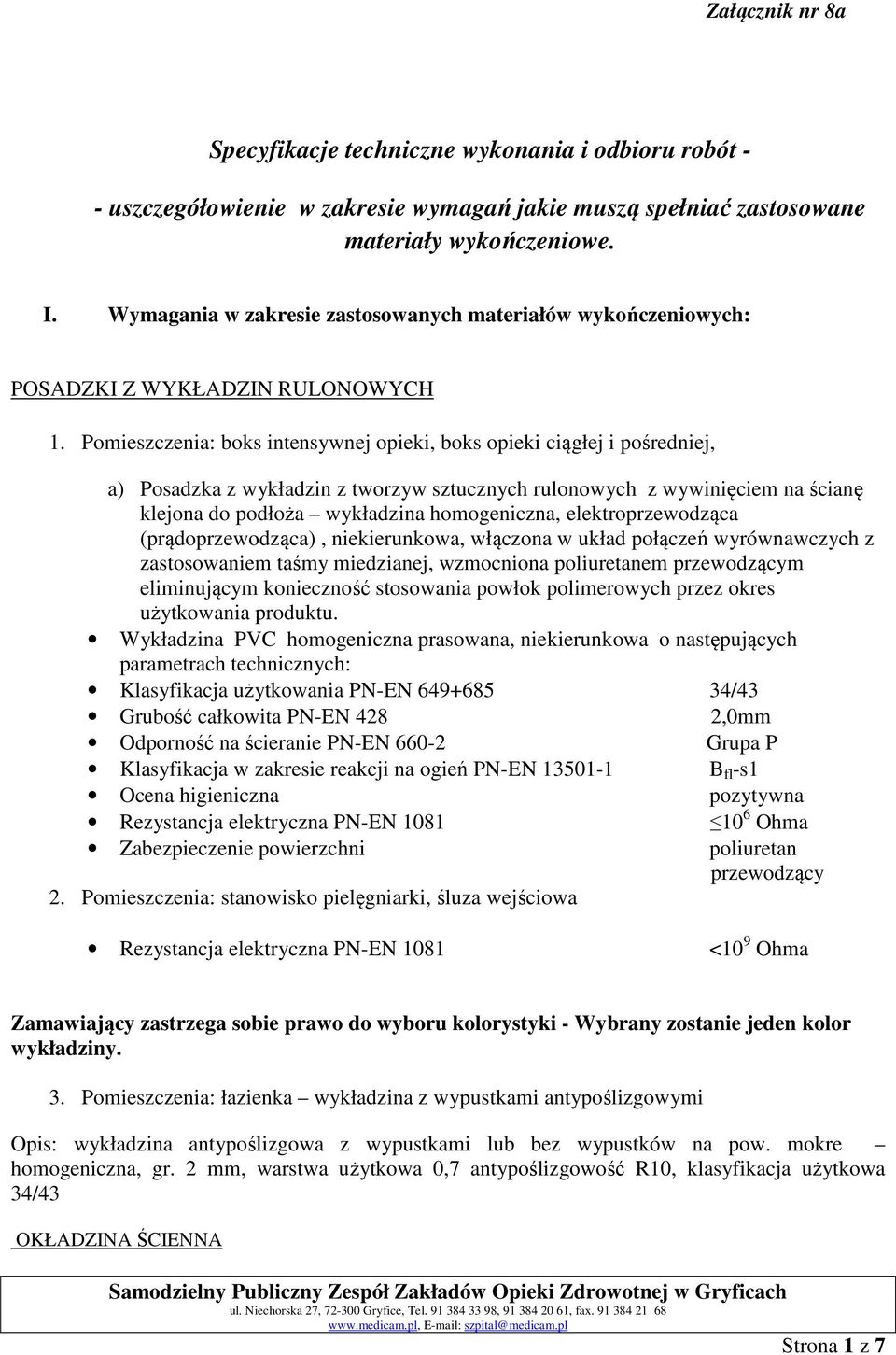

1 Specyfikacje techniczne wykonania i odbioru robót - - uszczegółowienie w zakresie wymagań jakie muszą spełniać zastosowane materiały wykończeniowe. I. Wymagania w zakresie zastosowanych materiałów wykończeniowych: POSADZKI Z WYKŁADZIN RULONOWYCH 1. Pomieszczenia: boks intensywnej opieki, boks opieki ciągłej i pośredniej, a) Posadzka z wykładzin z tworzyw sztucznych rulonowych z wywinięciem na ścianę klejona do podłoża wykładzina homogeniczna, elektroprzewodząca (prądoprzewodząca), niekierunkowa, włączona w układ połączeń wyrównawczych z zastosowaniem taśmy miedzianej, wzmocniona poliuretanem przewodzącym eliminującym konieczność stosowania powłok polimerowych przez okres użytkowania produktu. Wykładzina PVC homogeniczna prasowana, niekierunkowa o następujących parametrach technicznych: Klasyfikacja użytkowania PN-EN /43 Grubość całkowita PN-EN 428 2,0mm Odporność na ścieranie PN-EN Grupa P Klasyfikacja w zakresie reakcji na ogień PN-EN B fl -s1 Ocena higieniczna pozytywna Rezystancja elektryczna PN-EN Ohma Zabezpieczenie powierzchni poliuretan przewodzący 2. Pomieszczenia: stanowisko pielęgniarki, śluza wejściowa Rezystancja elektryczna PN-EN 1081 <10 9 Ohma Zamawiający zastrzega sobie prawo do wyboru kolorystyki - Wybrany zostanie jeden kolor wykładziny. 3. Pomieszczenia: łazienka wykładzina z wypustkami antypoślizgowymi Opis: wykładzina antypoślizgowa z wypustkami lub bez wypustków na pow. mokre homogeniczna, gr. 2 mm, warstwa użytkowa 0,7 antypoślizgowość R10, klasyfikacja użytkowa 34/43 OKŁADZINA ŚCIENNA Strona 1 z 7

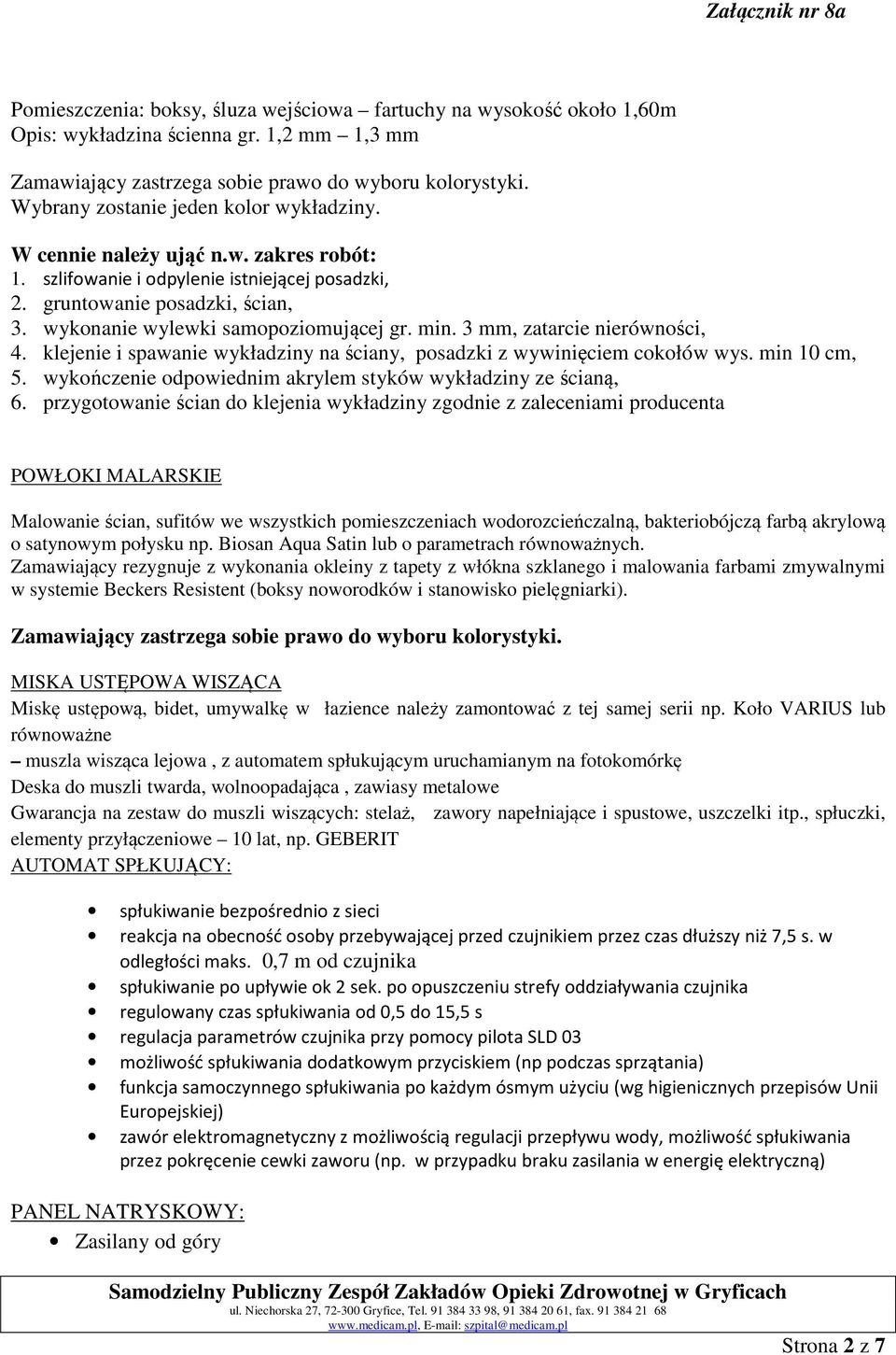

2 Pomieszczenia: boksy, śluza wejściowa fartuchy na wysokość około 1,60m Opis: wykładzina ścienna gr. 1,2 mm 1,3 mm Zamawiający zastrzega sobie prawo do wyboru kolorystyki. Wybrany zostanie jeden kolor wykładziny. W cennie należy ująć n.w. zakres robót: 1. szlifowanie i odpylenie istniejącej posadzki, 2. gruntowanie posadzki, ścian, 3. wykonanie wylewki samopoziomującej gr. min. 3 mm, zatarcie nierówności, 4. klejenie i spawanie wykładziny na ściany, posadzki z wywinięciem cokołów wys. min 10 cm, 5. wykończenie odpowiednim akrylem styków wykładziny ze ścianą, 6. przygotowanie ścian do klejenia wykładziny zgodnie z zaleceniami producenta POWŁOKI MALARSKIE Malowanie ścian, sufitów we wszystkich pomieszczeniach wodorozcieńczalną, bakteriobójczą farbą akrylową o satynowym połysku np. Biosan Aqua Satin lub o parametrach równoważnych. Zamawiający rezygnuje z wykonania okleiny z tapety z włókna szklanego i malowania farbami zmywalnymi w systemie Beckers Resistent (boksy noworodków i stanowisko pielęgniarki). Zamawiający zastrzega sobie prawo do wyboru kolorystyki. MISKA USTĘPOWA WISZĄCA Miskę ustępową, bidet, umywalkę w łazience należy zamontować z tej samej serii np. Koło VARIUS lub równoważne muszla wisząca lejowa, z automatem spłukującym uruchamianym na fotokomórkę Deska do muszli twarda, wolnoopadająca, zawiasy metalowe Gwarancja na zestaw do muszli wiszących: stelaż, zawory napełniające i spustowe, uszczelki itp., spłuczki, elementy przyłączeniowe 10 lat, np. GEBERIT AUTOMAT SPŁKUJĄCY: spłukiwanie bezpośrednio z sieci reakcja na obecność osoby przebywającej przed czujnikiem przez czas dłuższy niż 7,5 s. w odległości maks. 0,7 m od czujnika spłukiwanie po upływie ok 2 sek. po opuszczeniu strefy oddziaływania czujnika regulowany czas spłukiwania od 0,5 do 15,5 s regulacja parametrów czujnika przy pomocy pilota SLD 03 możliwość spłukiwania dodatkowym przyciskiem (np podczas sprzątania) funkcja samoczynnego spłukiwania po każdym ósmym użyciu (wg higienicznych przepisów Unii Europejskiej) zawór elektromagnetyczny z możliwością regulacji przepływu wody, możliwość spłukiwania przez pokręcenie cewki zaworu (np. w przypadku braku zasilania w energię elektryczną) PANEL NATRYSKOWY: Zasilany od góry Strona 2 z 7

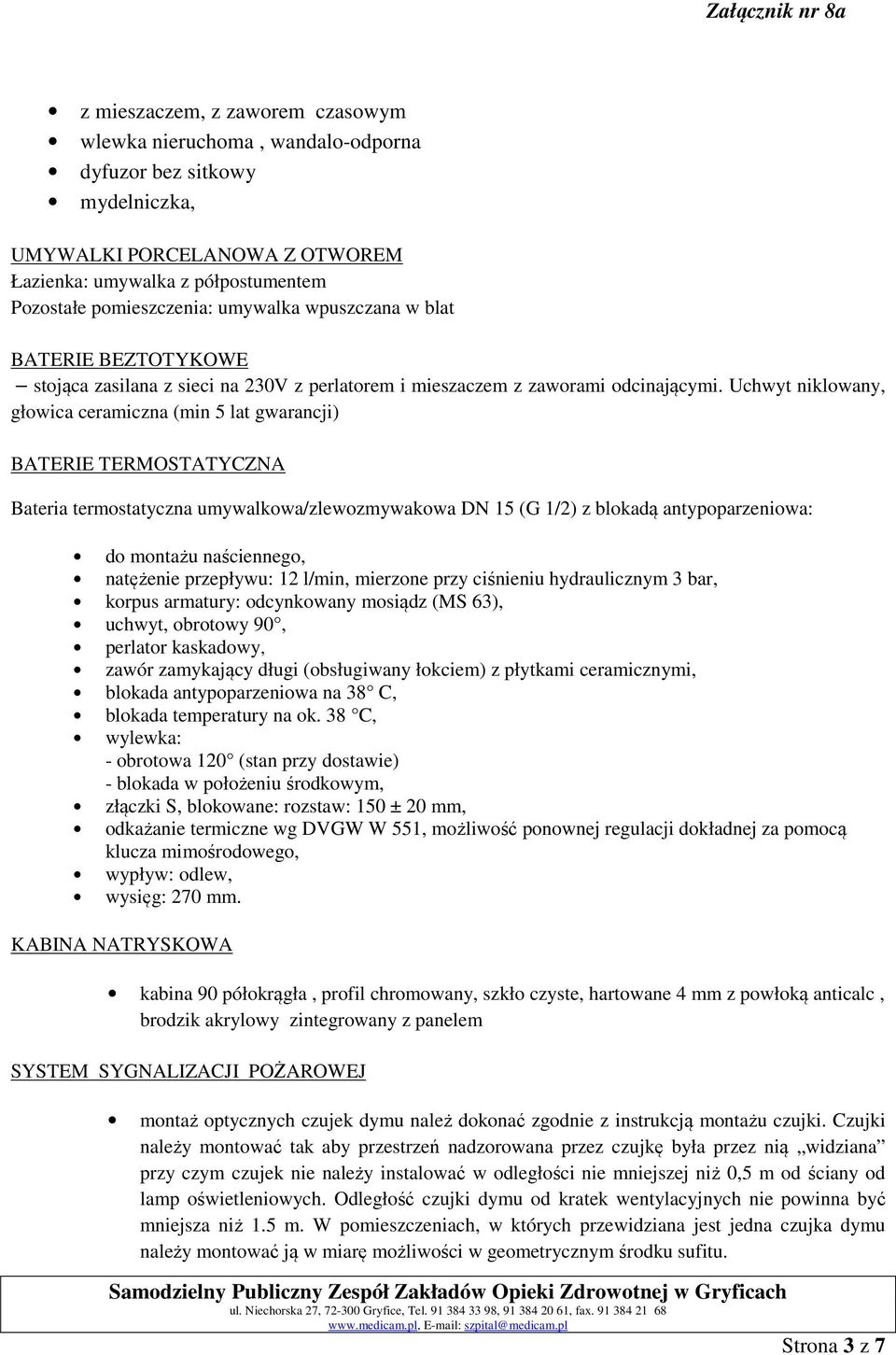

3 z mieszaczem, z zaworem czasowym wlewka nieruchoma, wandalo-odporna dyfuzor bez sitkowy mydelniczka, UMYWALKI PORCELANOWA Z OTWOREM Łazienka: umywalka z półpostumentem Pozostałe pomieszczenia: umywalka wpuszczana w blat BATERIE BEZTOTYKOWE stojąca zasilana z sieci na 230V z perlatorem i mieszaczem z zaworami odcinającymi. Uchwyt niklowany, głowica ceramiczna (min 5 lat gwarancji) BATERIE TERMOSTATYCZNA Bateria termostatyczna umywalkowa/zlewozmywakowa DN 15 (G 1/2) z blokadą antypoparzeniowa: do montażu naściennego, natężenie przepływu: 12 l/min, mierzone przy ciśnieniu hydraulicznym 3 bar, korpus armatury: odcynkowany mosiądz (MS 63), uchwyt, obrotowy 90, perlator kaskadowy, zawór zamykający długi (obsługiwany łokciem) z płytkami ceramicznymi, blokada antypoparzeniowa na 38 C, blokada temperatury na ok. 38 C, wylewka: - obrotowa 120 (stan przy dostawie) - blokada w położeniu środkowym, złączki S, blokowane: rozstaw: 150 ± 20 mm, odkażanie termiczne wg DVGW W 551, możliwość ponownej regulacji dokładnej za pomocą klucza mimośrodowego, wypływ: odlew, wysięg: 270 mm. KABINA NATRYSKOWA kabina 90 półokrągła, profil chromowany, szkło czyste, hartowane 4 mm z powłoką anticalc, brodzik akrylowy zintegrowany z panelem SYSTEM SYGNALIZACJI POŻAROWEJ montaż optycznych czujek dymu należ dokonać zgodnie z instrukcją montażu czujki. Czujki należy montować tak aby przestrzeń nadzorowana przez czujkę była przez nią widziana przy czym czujek nie należy instalować w odległości nie mniejszej niż 0,5 m od ściany od lamp oświetleniowych. Odległość czujki dymu od kratek wentylacyjnych nie powinna być mniejsza niż 1.5 m. W pomieszczeniach, w których przewidziana jest jedna czujka dymu należy montować ją w miarę możliwości w geometrycznym środku sufitu. Strona 3 z 7

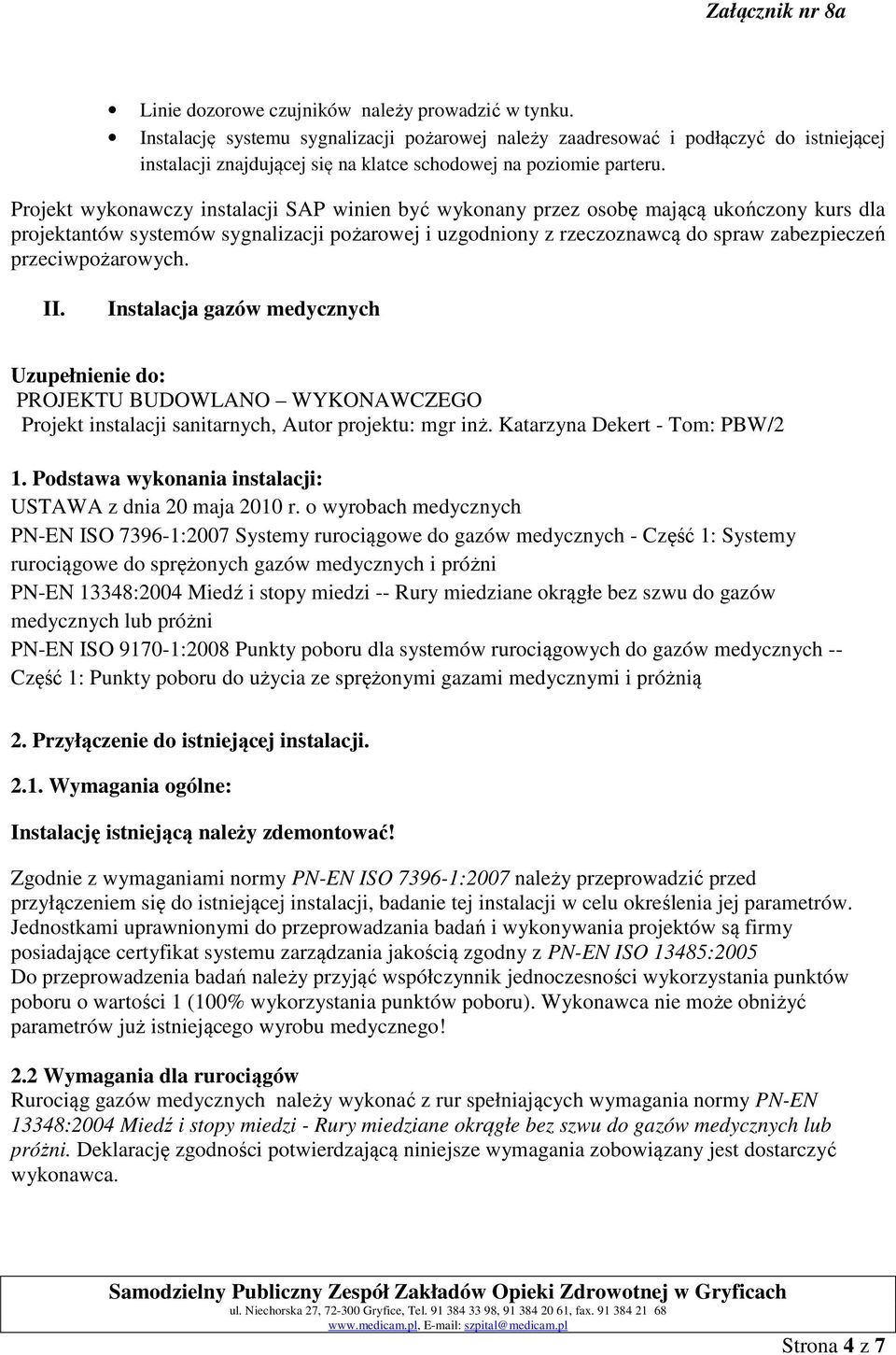

4 Linie dozorowe czujników należy prowadzić w tynku. Instalację systemu sygnalizacji pożarowej należy zaadresować i podłączyć do istniejącej instalacji znajdującej się na klatce schodowej na poziomie parteru. Projekt wykonawczy instalacji SAP winien być wykonany przez osobę mającą ukończony kurs dla projektantów systemów sygnalizacji pożarowej i uzgodniony z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych. II. Instalacja gazów medycznych Uzupełnienie do: PROJEKTU BUDOWLANO WYKONAWCZEGO Projekt instalacji sanitarnych, Autor projektu: mgr inż. Katarzyna Dekert - Tom: PBW/2 1. Podstawa wykonania instalacji: USTAWA z dnia 20 maja 2010 r. o wyrobach medycznych PN-EN ISO :2007 Systemy rurociągowe do gazów medycznych - Część 1: Systemy rurociągowe do sprężonych gazów medycznych i próżni PN-EN 13348:2004 Miedź i stopy miedzi -- Rury miedziane okrągłe bez szwu do gazów medycznych lub próżni PN-EN ISO :2008 Punkty poboru dla systemów rurociągowych do gazów medycznych -- Część 1: Punkty poboru do użycia ze sprężonymi gazami medycznymi i próżnią 2. Przyłączenie do istniejącej instalacji Wymagania ogólne: Instalację istniejącą należy zdemontować! Zgodnie z wymaganiami normy PN-EN ISO :2007 należy przeprowadzić przed przyłączeniem się do istniejącej instalacji, badanie tej instalacji w celu określenia jej parametrów. Jednostkami uprawnionymi do przeprowadzania badań i wykonywania projektów są firmy posiadające certyfikat systemu zarządzania jakością zgodny z PN-EN ISO 13485:2005 Do przeprowadzenia badań należy przyjąć współczynnik jednoczesności wykorzystania punktów poboru o wartości 1 (100% wykorzystania punktów poboru). Wykonawca nie może obniżyć parametrów już istniejącego wyrobu medycznego! 2.2 Wymagania dla rurociągów Rurociąg gazów medycznych należy wykonać z rur spełniających wymagania normy PN-EN 13348:2004 Miedź i stopy miedzi - Rury miedziane okrągłe bez szwu do gazów medycznych lub próżni. Deklarację zgodności potwierdzającą niniejsze wymagania zobowiązany jest dostarczyć wykonawca. Strona 4 z 7

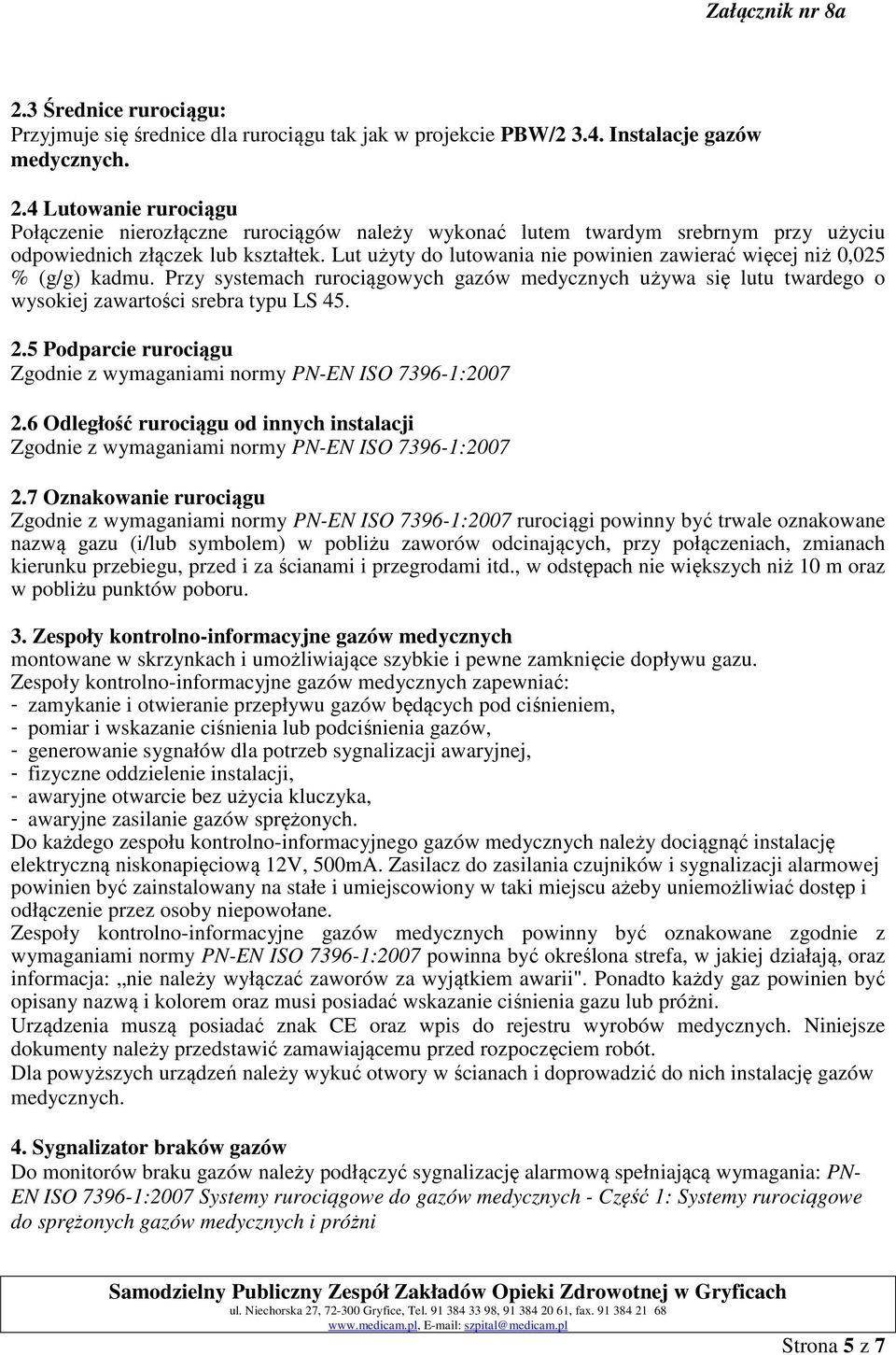

5 2.3 Średnice rurociągu: Przyjmuje się średnice dla rurociągu tak jak w projekcie PBW/ Instalacje gazów medycznych. 2.4 Lutowanie rurociągu Połączenie nierozłączne rurociągów należy wykonać lutem twardym srebrnym przy użyciu odpowiednich złączek lub kształtek. Lut użyty do lutowania nie powinien zawierać więcej niż 0,025 % (g/g) kadmu. Przy systemach rurociągowych gazów medycznych używa się lutu twardego o wysokiej zawartości srebra typu LS Podparcie rurociągu Zgodnie z wymaganiami normy PN-EN ISO : Odległość rurociągu od innych instalacji Zgodnie z wymaganiami normy PN-EN ISO : Oznakowanie rurociągu Zgodnie z wymaganiami normy PN-EN ISO :2007 rurociągi powinny być trwale oznakowane nazwą gazu (i/lub symbolem) w pobliżu zaworów odcinających, przy połączeniach, zmianach kierunku przebiegu, przed i za ścianami i przegrodami itd., w odstępach nie większych niż 10 m oraz w pobliżu punktów poboru. 3. Zespoły kontrolno-informacyjne gazów medycznych montowane w skrzynkach i umożliwiające szybkie i pewne zamknięcie dopływu gazu. Zespoły kontrolno-informacyjne gazów medycznych zapewniać: - zamykanie i otwieranie przepływu gazów będących pod ciśnieniem, - pomiar i wskazanie ciśnienia lub podciśnienia gazów, - generowanie sygnałów dla potrzeb sygnalizacji awaryjnej, - fizyczne oddzielenie instalacji, - awaryjne otwarcie bez użycia kluczyka, - awaryjne zasilanie gazów sprężonych. Do każdego zespołu kontrolno-informacyjnego gazów medycznych należy dociągnąć instalację elektryczną niskonapięciową 12V, 500mA. Zasilacz do zasilania czujników i sygnalizacji alarmowej powinien być zainstalowany na stałe i umiejscowiony w taki miejscu ażeby uniemożliwiać dostęp i odłączenie przez osoby niepowołane. Zespoły kontrolno-informacyjne gazów medycznych powinny być oznakowane zgodnie z wymaganiami normy PN-EN ISO :2007 powinna być określona strefa, w jakiej działają, oraz informacja: nie należy wyłączać zaworów za wyjątkiem awarii". Ponadto każdy gaz powinien być opisany nazwą i kolorem oraz musi posiadać wskazanie ciśnienia gazu lub próżni. Urządzenia muszą posiadać znak CE oraz wpis do rejestru wyrobów medycznych. Niniejsze dokumenty należy przedstawić zamawiającemu przed rozpoczęciem robót. Dla powyższych urządzeń należy wykuć otwory w ścianach i doprowadzić do nich instalację gazów medycznych. 4. Sygnalizator braków gazów Do monitorów braku gazów należy podłączyć sygnalizację alarmową spełniającą wymagania: PN- EN ISO :2007 Systemy rurociągowe do gazów medycznych - Część 1: Systemy rurociągowe do sprężonych gazów medycznych i próżni Strona 5 z 7

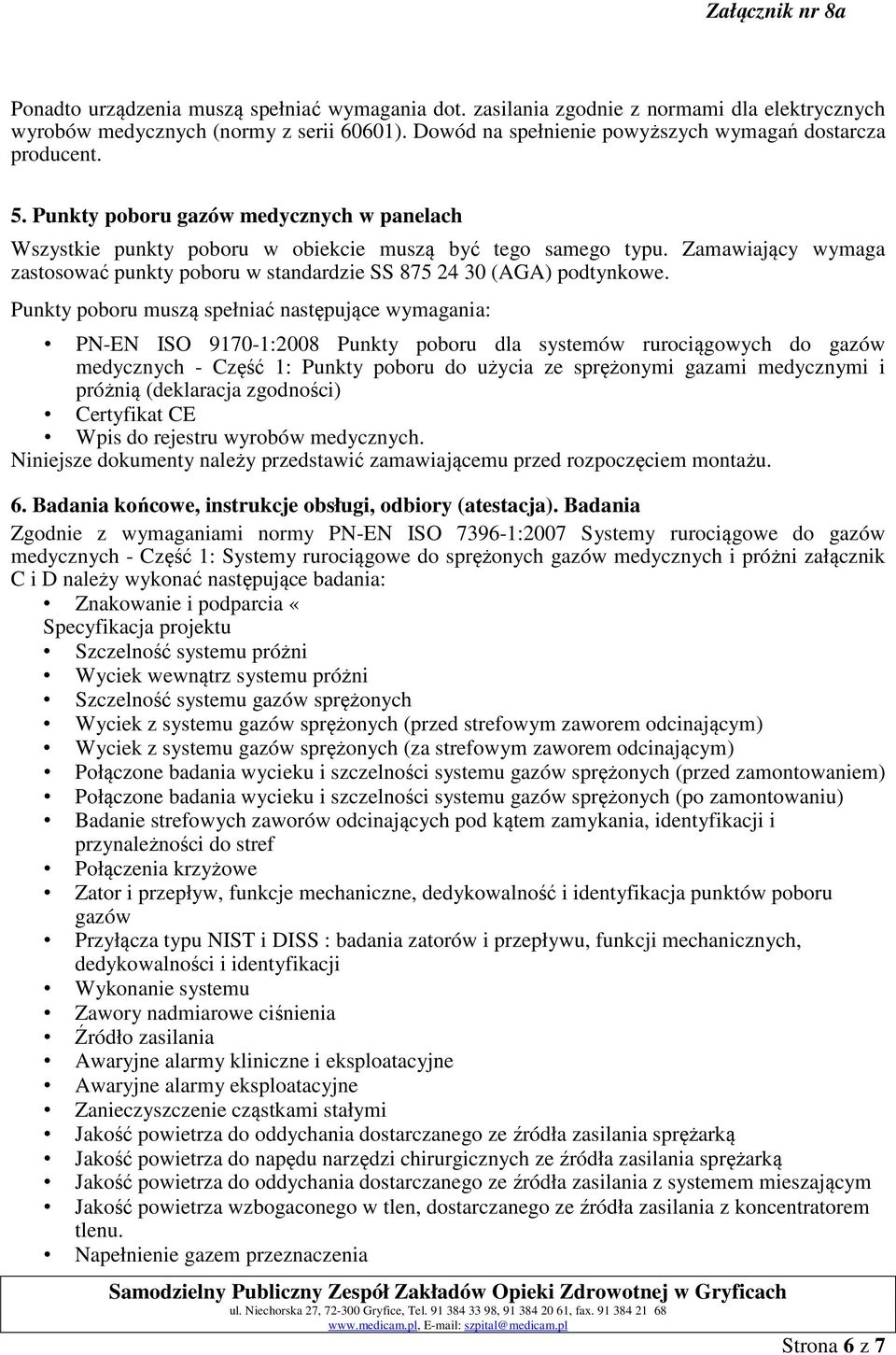

6 Ponadto urządzenia muszą spełniać wymagania dot. zasilania zgodnie z normami dla elektrycznych wyrobów medycznych (normy z serii 60601). Dowód na spełnienie powyższych wymagań dostarcza producent. 5. Punkty poboru gazów medycznych w panelach Wszystkie punkty poboru w obiekcie muszą być tego samego typu. Zamawiający wymaga zastosować punkty poboru w standardzie SS (AGA) podtynkowe. Punkty poboru muszą spełniać następujące wymagania: PN-EN ISO :2008 Punkty poboru dla systemów rurociągowych do gazów medycznych - Część 1: Punkty poboru do użycia ze sprężonymi gazami medycznymi i próżnią (deklaracja zgodności) Certyfikat CE Wpis do rejestru wyrobów medycznych. Niniejsze dokumenty należy przedstawić zamawiającemu przed rozpoczęciem montażu. 6. Badania końcowe, instrukcje obsługi, odbiory (atestacja). Badania Zgodnie z wymaganiami normy PN-EN ISO :2007 Systemy rurociągowe do gazów medycznych - Część 1: Systemy rurociągowe do sprężonych gazów medycznych i próżni załącznik C i D należy wykonać następujące badania: Znakowanie i podparcia «Specyfikacja projektu Szczelność systemu próżni Wyciek wewnątrz systemu próżni Szczelność systemu gazów sprężonych Wyciek z systemu gazów sprężonych (przed strefowym zaworem odcinającym) Wyciek z systemu gazów sprężonych (za strefowym zaworem odcinającym) Połączone badania wycieku i szczelności systemu gazów sprężonych (przed zamontowaniem) Połączone badania wycieku i szczelności systemu gazów sprężonych (po zamontowaniu) Badanie strefowych zaworów odcinających pod kątem zamykania, identyfikacji i przynależności do stref Połączenia krzyżowe Zator i przepływ, funkcje mechaniczne, dedykowalność i identyfikacja punktów poboru gazów Przyłącza typu NIST i DISS : badania zatorów i przepływu, funkcji mechanicznych, dedykowalności i identyfikacji Wykonanie systemu Zawory nadmiarowe ciśnienia Źródło zasilania Awaryjne alarmy kliniczne i eksploatacyjne Awaryjne alarmy eksploatacyjne Zanieczyszczenie cząstkami stałymi Jakość powietrza do oddychania dostarczanego ze źródła zasilania sprężarką Jakość powietrza do napędu narzędzi chirurgicznych ze źródła zasilania sprężarką Jakość powietrza do oddychania dostarczanego ze źródła zasilania z systemem mieszającym Jakość powietrza wzbogaconego w tlen, dostarczanego ze źródła zasilania z koncentratorem tlenu. Napełnienie gazem przeznaczenia Strona 6 z 7
