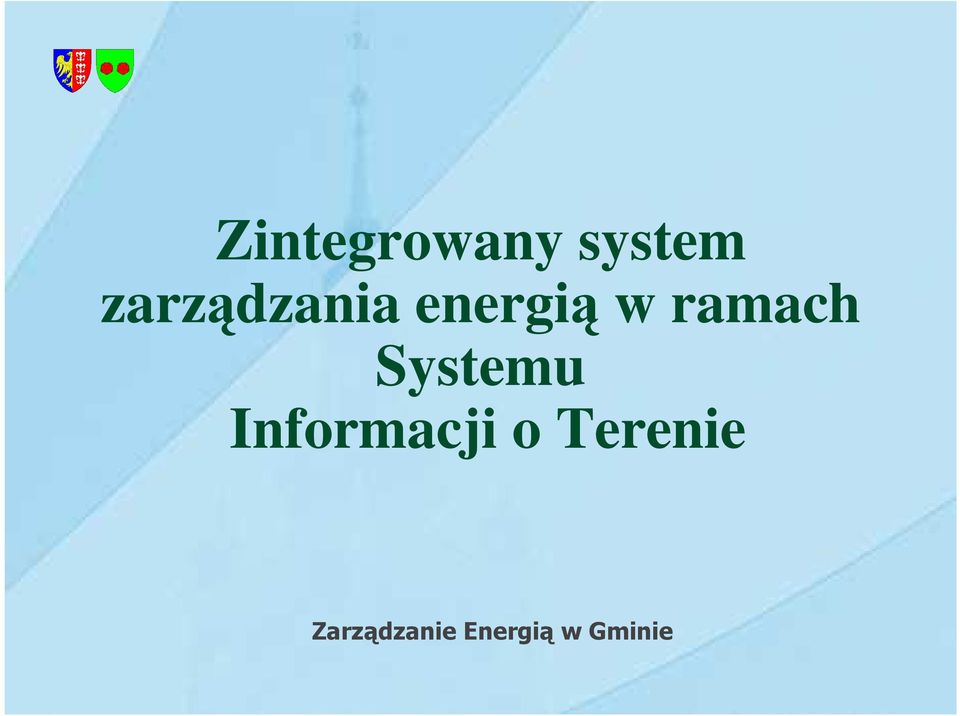

1 Zintegrowany system zarządzania energią w ramach Systemu Informacji o Terenie Zarządzanie Energią w Gminie

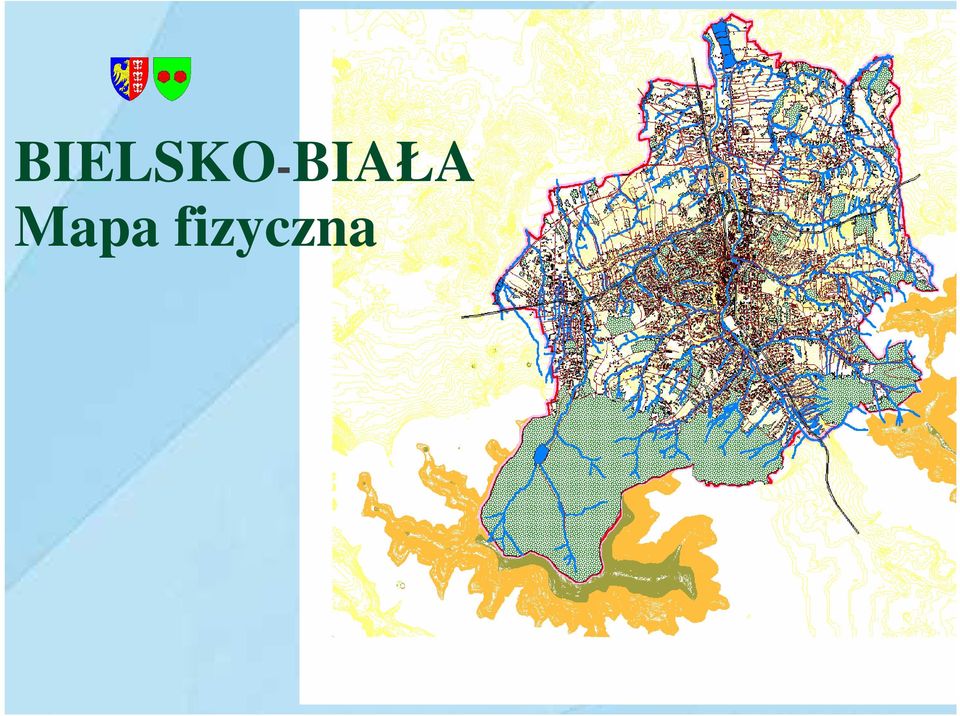

2 BIELSKO-BIAŁA Mapa fizyczna

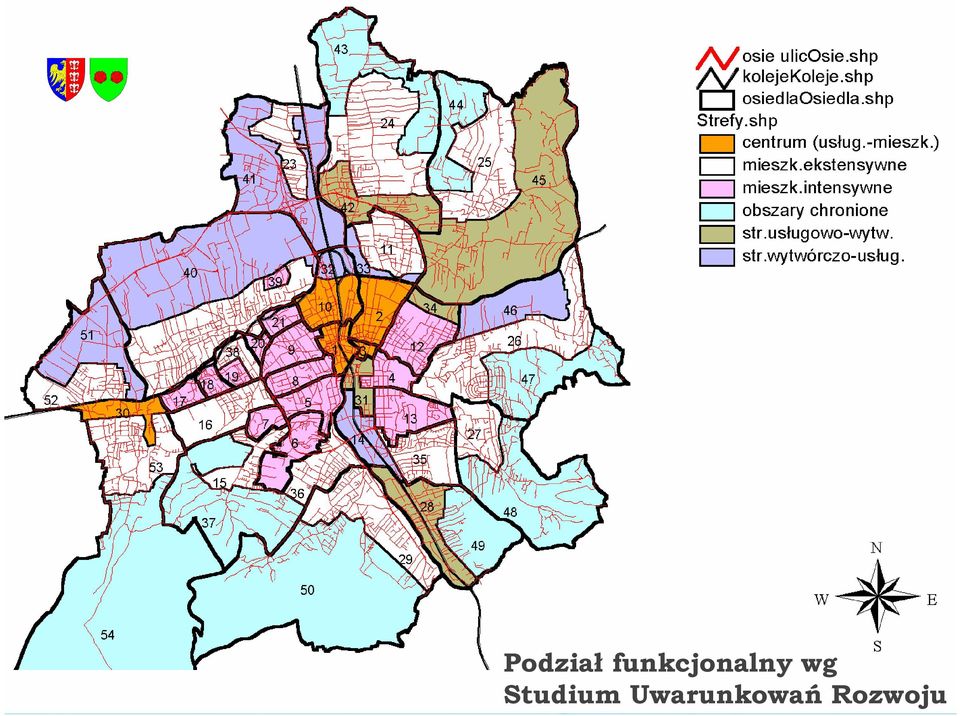

3 Podział funkcjonalny wg Studium Uwarunkowań Rozwoju

4 Zarządzanie Energią w Gminie

5 Podział na strefy funkcjonalne (jednostki bilansowe)

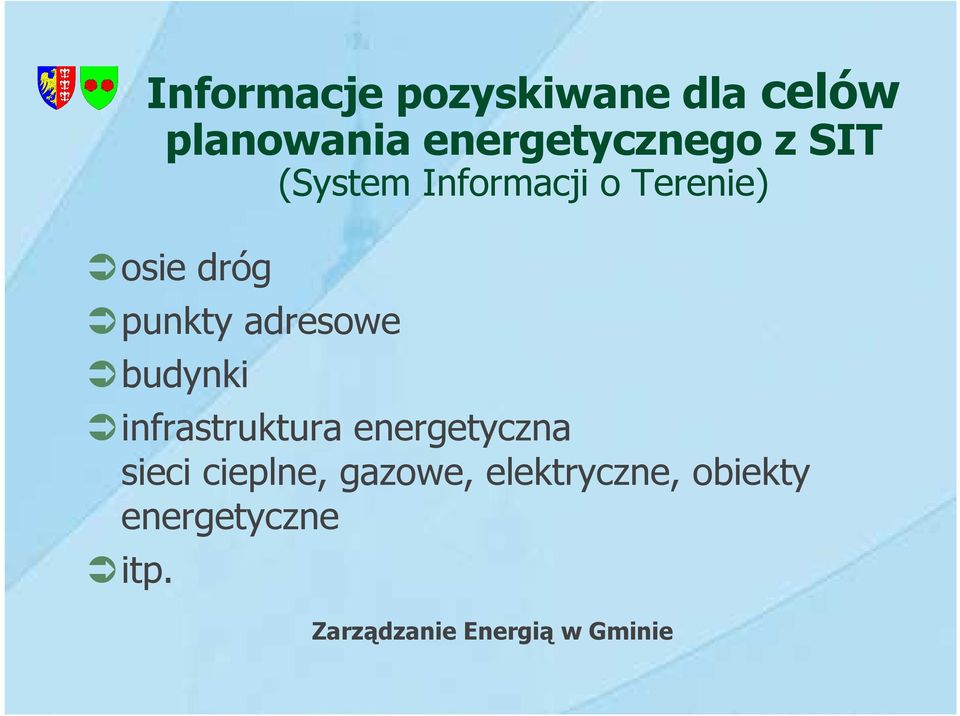

6 Informacje pozyskiwane dla celów planowania energetycznego z SIT (System Informacji o Terenie) osie dróg punkty adresowe budynki infrastruktura energetyczna sieci cieplne, gazowe, elektryczne, obiekty energetyczne itp. Zarządzanie Energią w Gminie

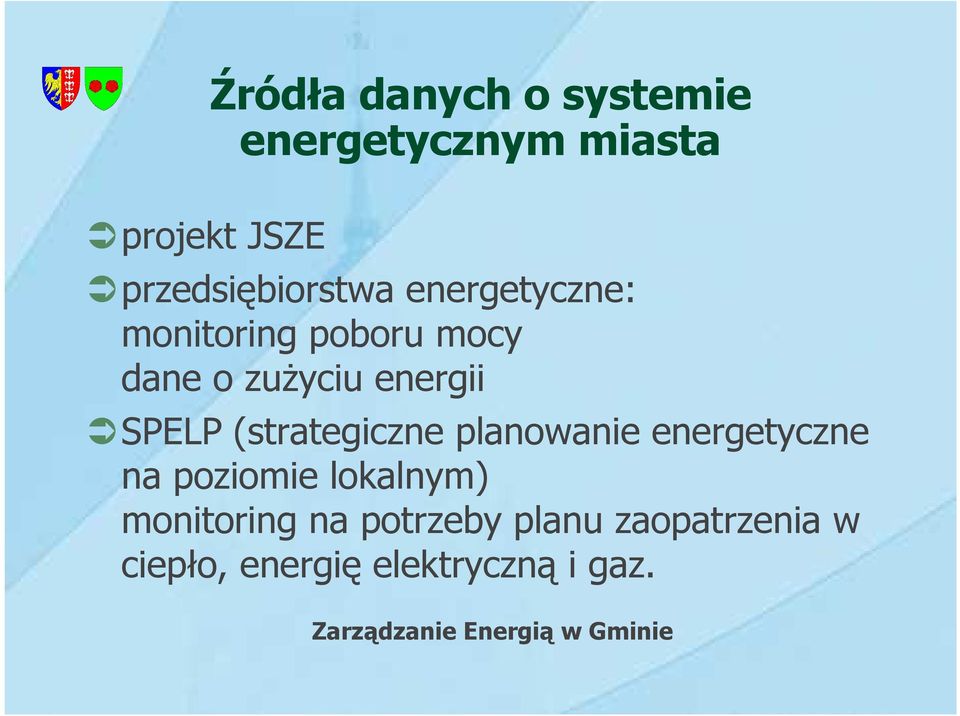

7 Źródła danych o systemie energetycznym miasta projekt JSZE przedsiębiorstwa energetyczne: monitoring poboru mocy dane o zuŝyciu energii SPELP (strategiczne planowanie energetyczne na poziomie lokalnym) monitoring na potrzeby planu zaopatrzenia w ciepło, energię elektryczną i gaz. Zarządzanie Energią w Gminie

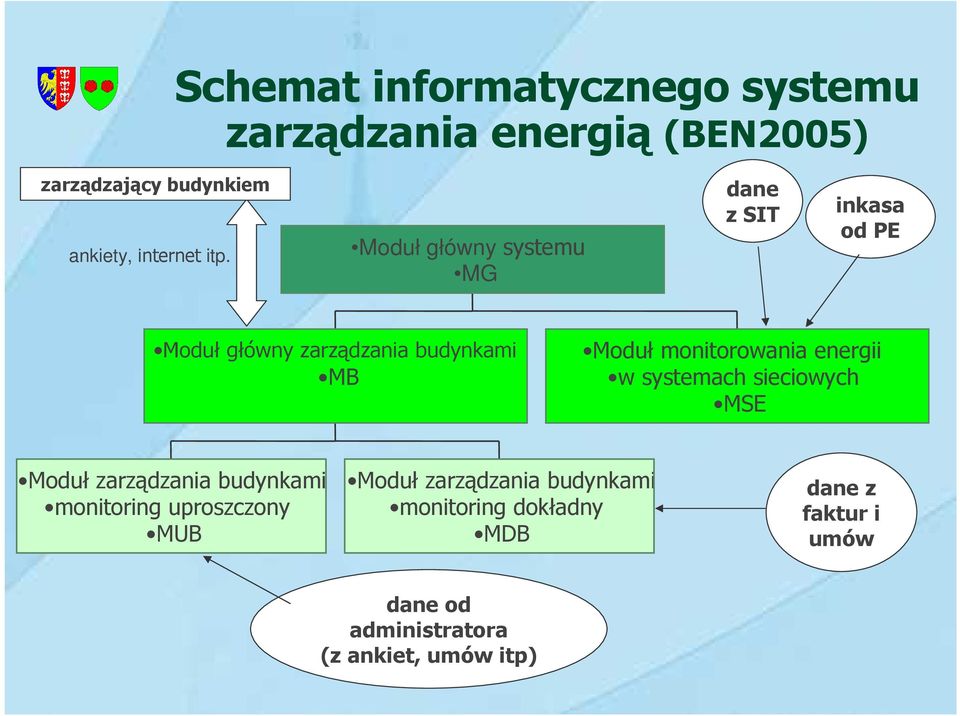

8 Schemat informatycznego systemu zarządzania energią (BEN2005) zarządzający budynkiem ankiety, internet itp. Moduł główny systemu MG dane z SIT inkasa od PE Moduł główny zarządzania budynkami MB Moduł monitorowania energii w systemach sieciowych MSE Moduł zarządzania budynkami monitoring uproszczony MUB Moduł zarządzania budynkami monitoring dokładny MDB dane z faktur i umów dane od administratora (z ankiet, umów itp)

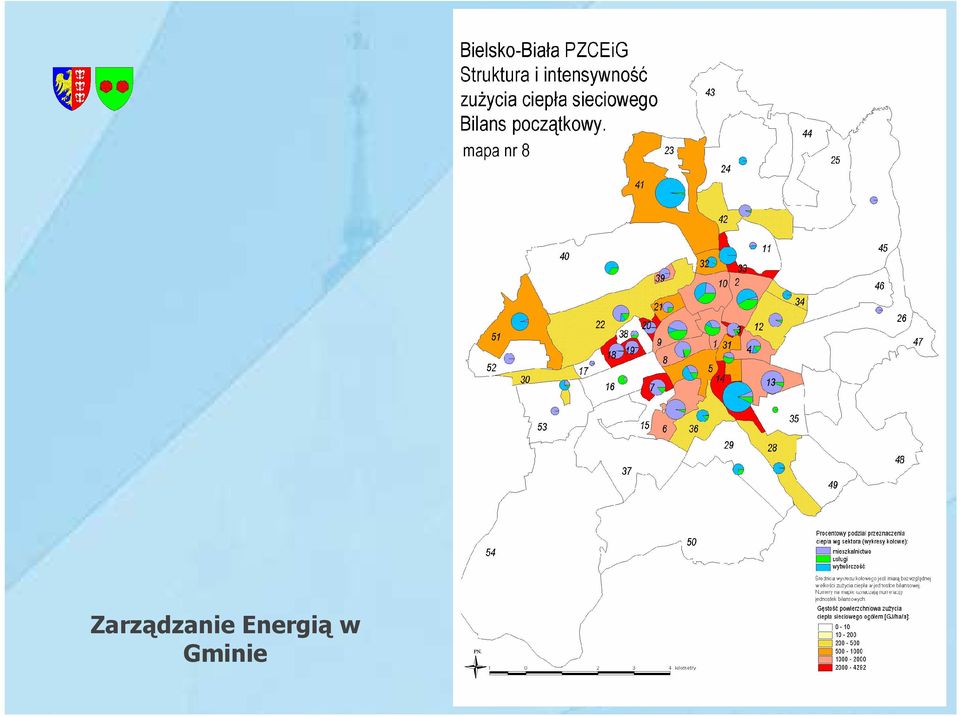

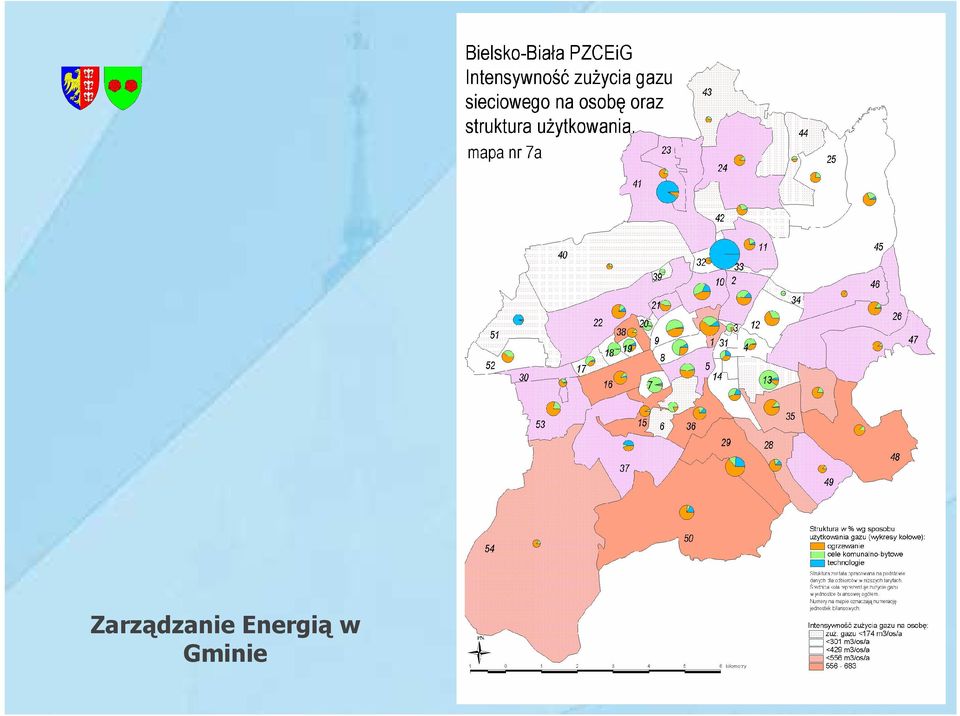

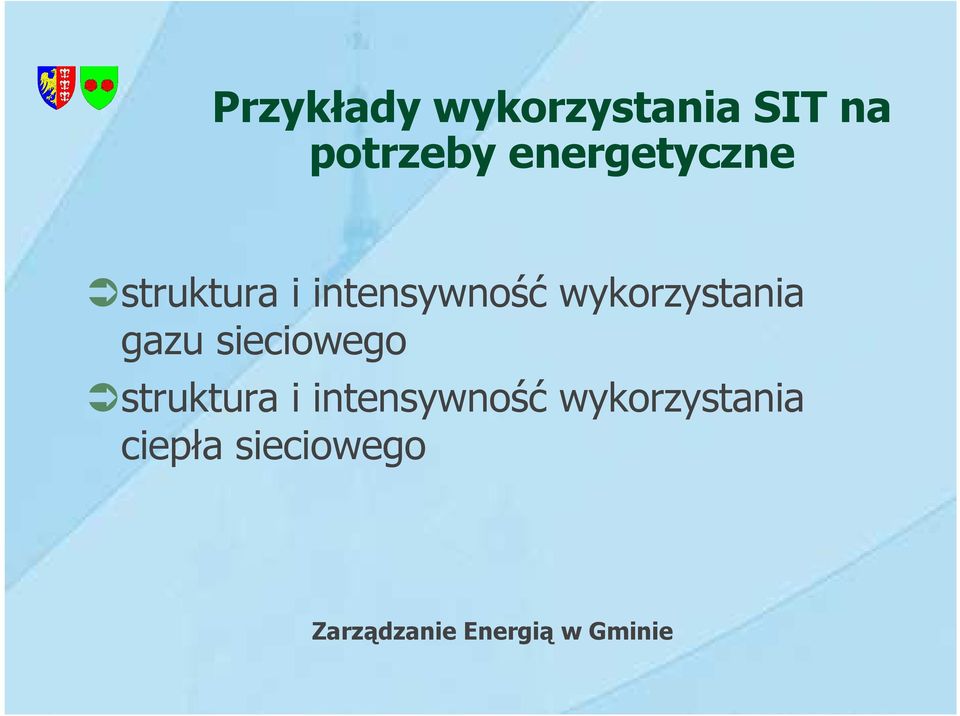

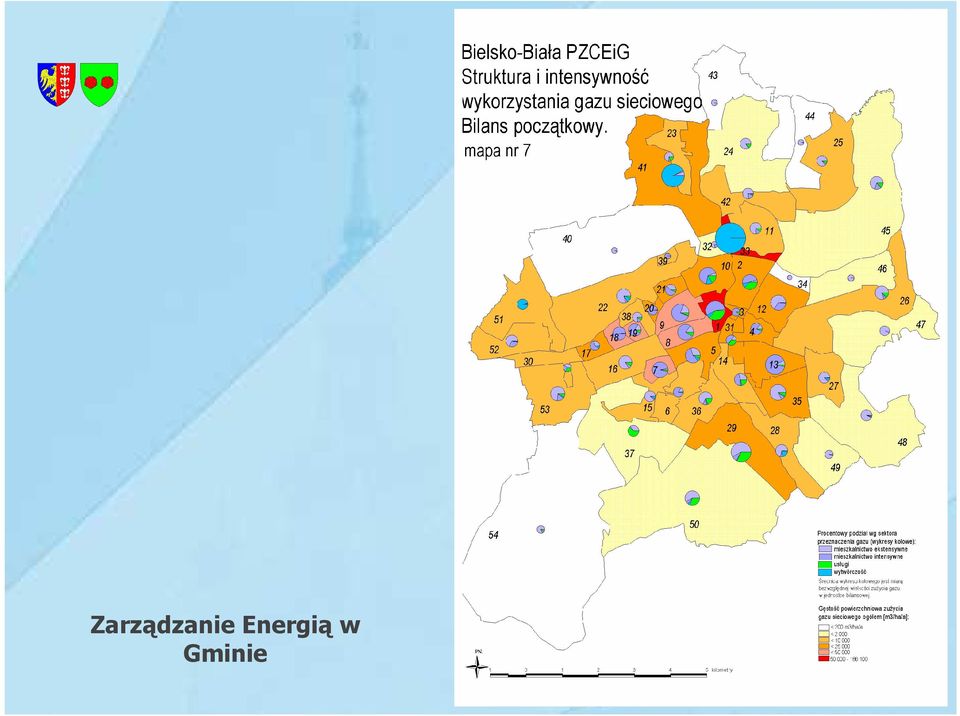

9 Przykłady wykorzystania SIT na potrzeby energetyczne struktura i intensywność wykorzystania gazu sieciowego struktura i intensywność wykorzystania ciepła sieciowego Zarządzanie Energią w Gminie

11

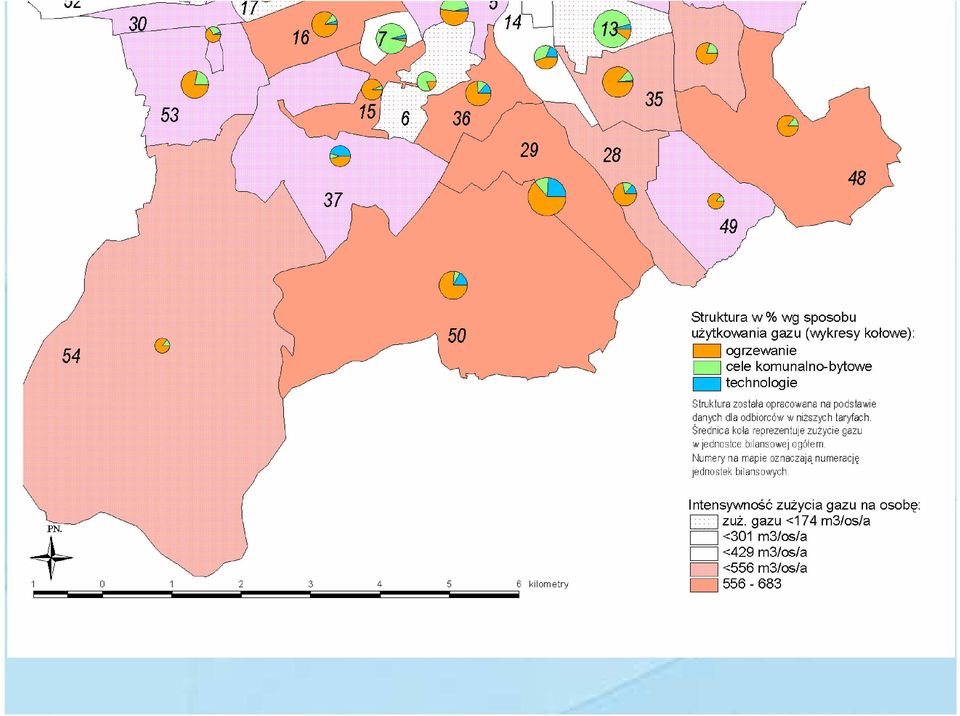

13 mapa - struktura i int. wykorz. gazu na osobę cz.2

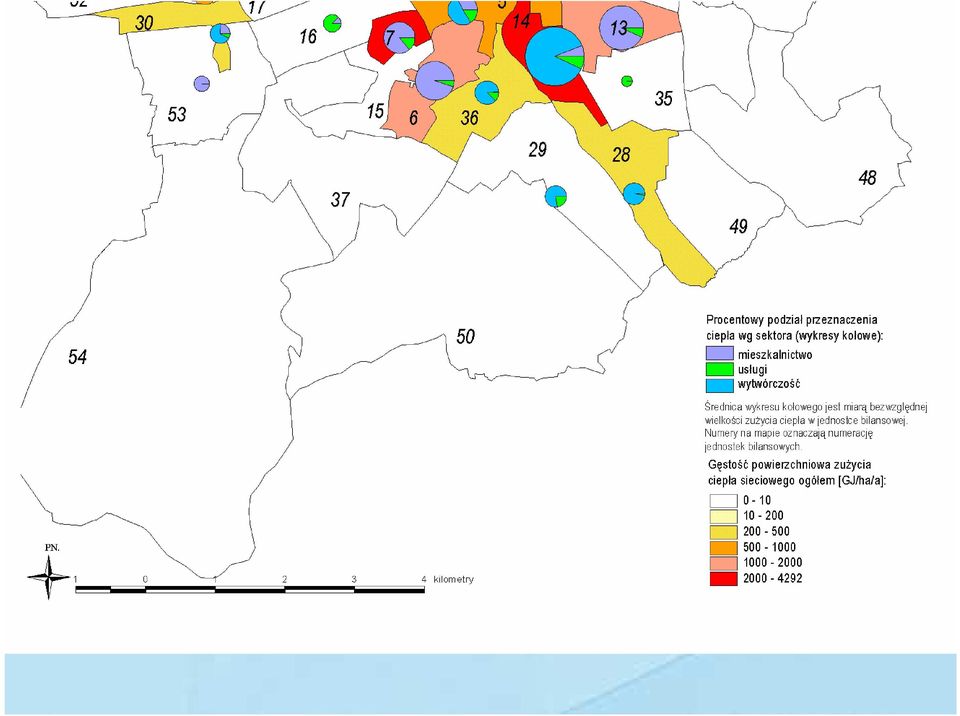

15 mapa - struktura i int. zuŝycia ciepła cz.2

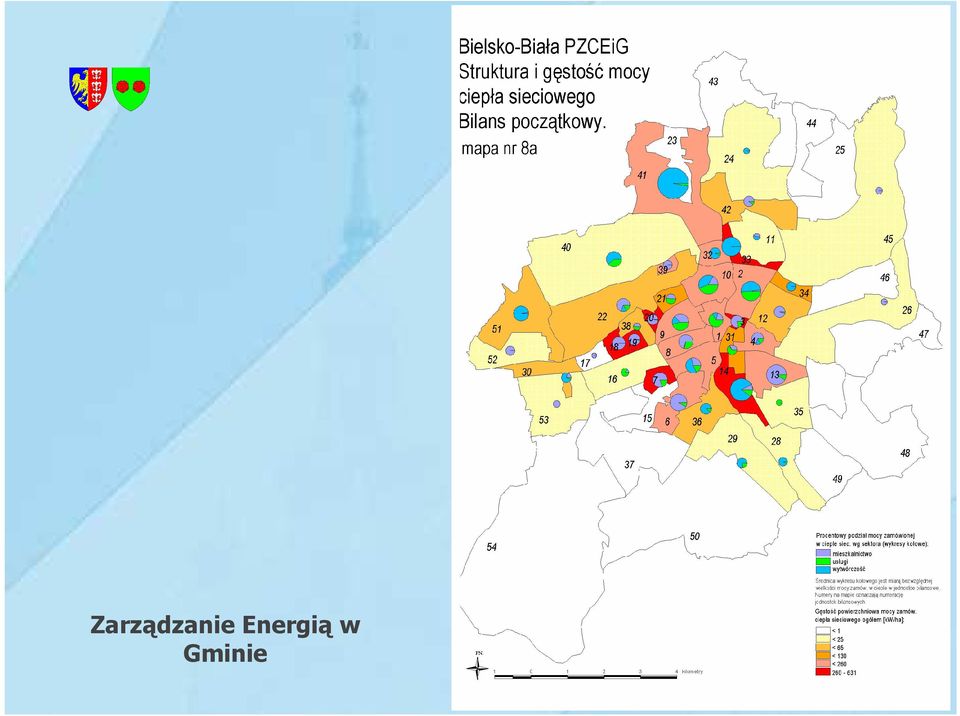

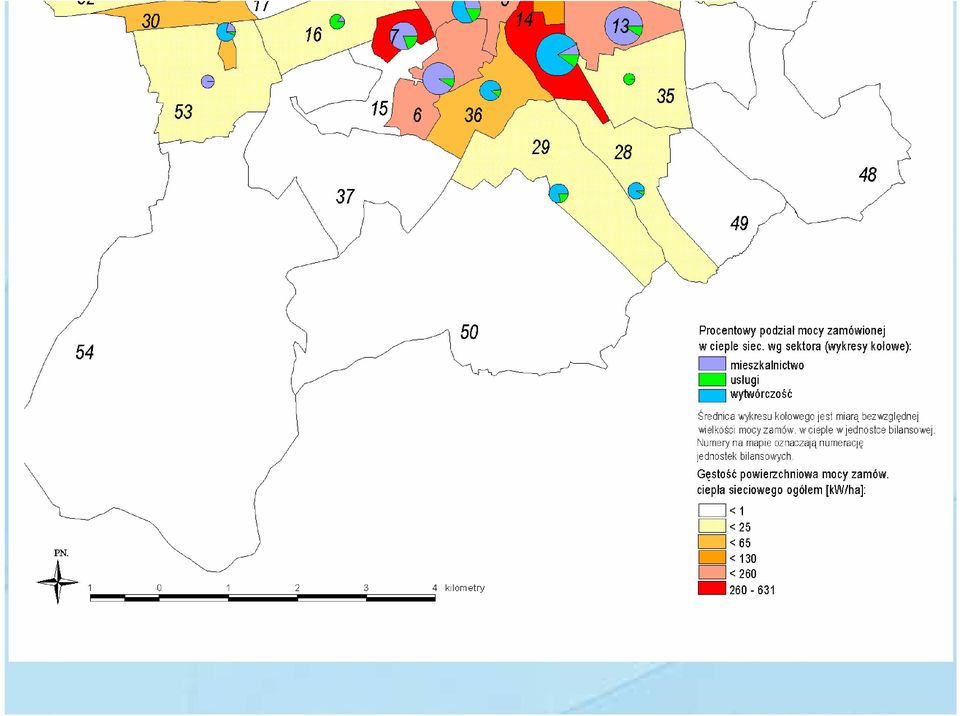

17

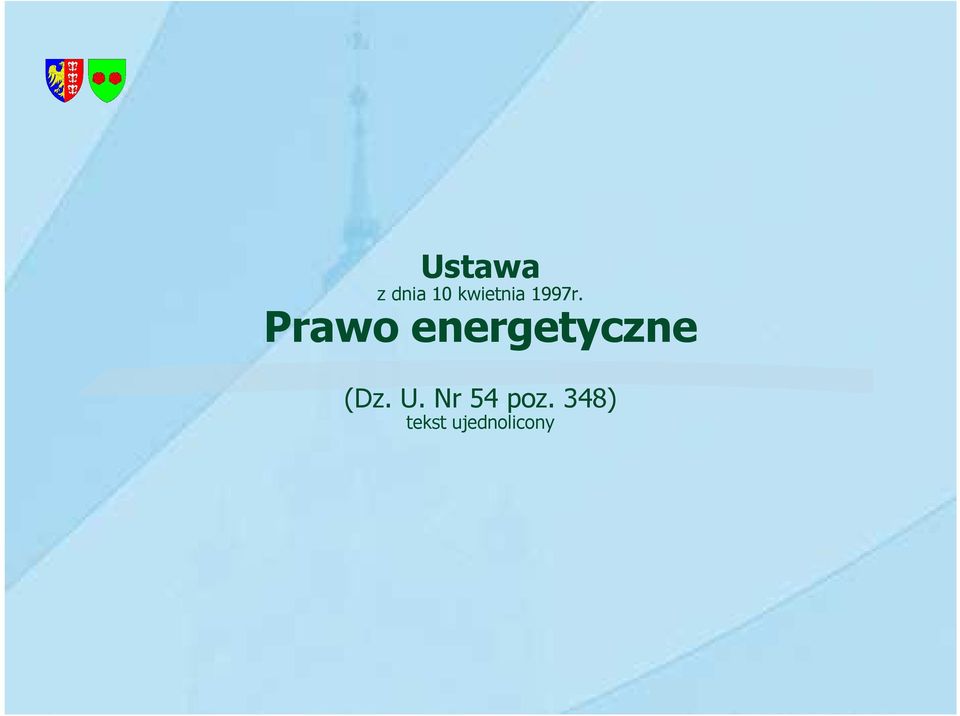

18 Ustawa z dnia 10 kwietnia 1997r. Prawo energetyczne (Dz. U. Nr 54 poz. 348) tekst ujednolicony

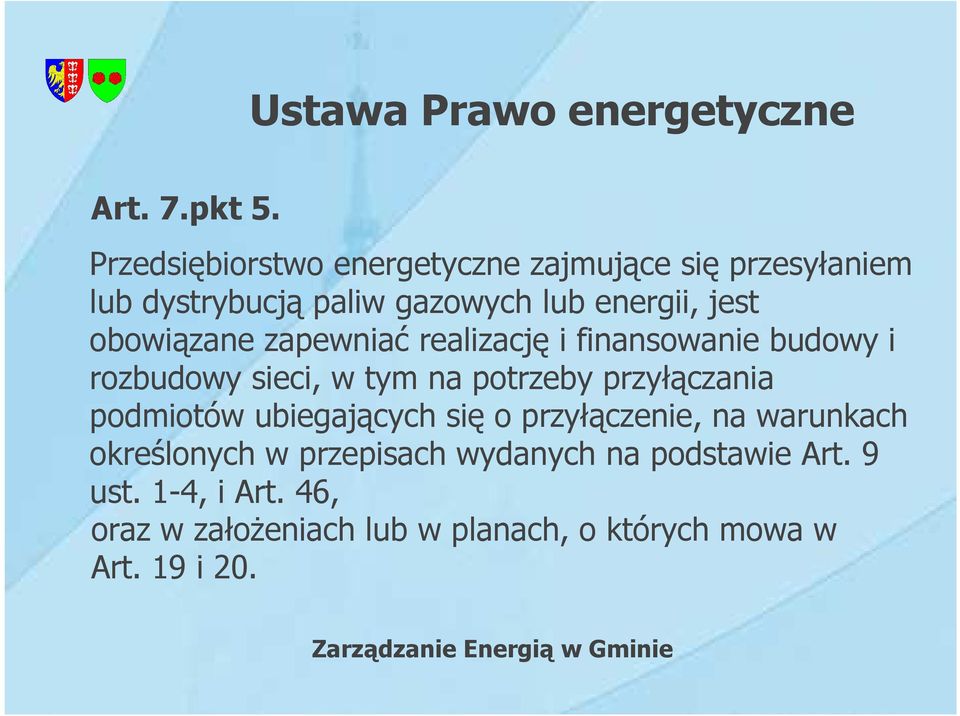

19 Ustawa Prawo energetyczne Art. 7.pkt 5. Przedsiębiorstwo energetyczne zajmujące się przesyłaniem lub dystrybucją paliw gazowych lub energii, jest obowiązane zapewniać realizację i finansowanie budowy i rozbudowy sieci, w tym na potrzeby przyłączania podmiotów ubiegających się o przyłączenie, na warunkach określonych w przepisach wydanych na podstawie Art. 9 ust. 1-4, i Art. 46, oraz w załoŝeniach lub w planach, o których mowa w Art. 19 i 20. Zarządzanie Energią w Gminie

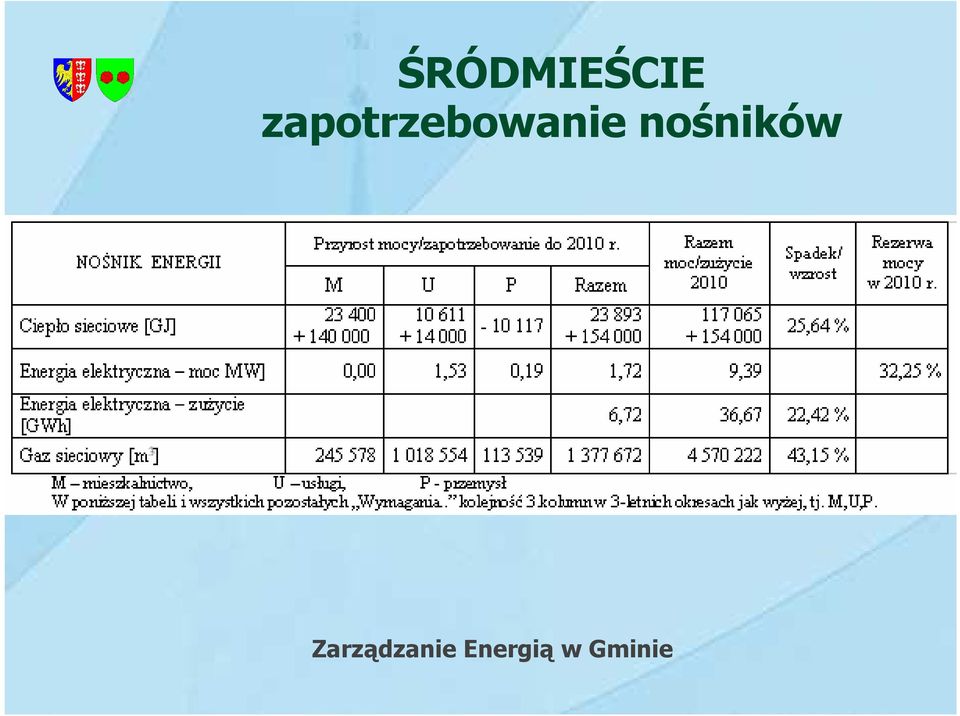

20 ŚRÓDMIEŚCIE zapotrzebowanie nośników Zarządzanie Energią w Gminie

21 Ciepło sieciowe ŚRÓDMIEŚCIE opis stanu istniejącego Przedsiębiorstwo Komunalne Therma inwestuje w sieć ciepłowniczą w obrębie Starówki. Zainteresowane jest pozyskaniem odbiorców zarówno w sferze mieszkalnictwa jak i usług, głównie w budynkach z piecami węglowymi, połoŝonych w rejonie sieci cieplnych. na łączną moc 3 MW. W efekcie przewiduje się znaczny wzrost zapotrzebowania w tej dzielnicy, o ponad 25% przy czym w sferze produkcji przemysłowej i wytwórczości wystąpił spadek zapotrzebowania w wyniku restrukturyzacji przemysłu. Energia elektryczna Z uwagi na brak rozwoju mieszkalnictwa w tej sferze nie przewiduje się wzrostu zapotrzebowania. Wzrost nastąpi w sferze usługowej o ponad 1,5 MW i nieznacznie w sferze wytwórczej poniŝej 0,2 MW. Wzrost zapotrzebowania na energię elektryczną wyniesie ok. 22%. Pozostanie jeszcze rezerwa mocy w stacjach transformatoroworozdzielczych na poziomie ok. 32%. Gaz sieciowy Przewiduje się wzrost w mieszkalnictwie głównie z uwagi na likwidację pieców węglowych i wprowadzanie w niektórych budynkach gazowego ogrzewania etaŝowego. Wzrost nastąpi równieŝ w usługach i nieznacznie w wytwórczości łącznie o ok. 43%. Zarządzanie Energią w Gminie

22 ŚRÓDMIEŚCIE wymagania w zakresie rozwoju Zarządzanie Energią w Gminie

23 ŚRÓDMIEŚCIE - ustalenia z planów rozwojowych przedsiębiorstw energetycznych Przedsiębiorstwo Komunalne THERMA - (wg zatwierdzonego planu rozwoju na lata...) W dzielnicy tej, w wyniku likwidacji przemysłu w tym Befamy Zakładu A oraz RYTEX-u, obiekty po zakładach są adaptowane głównie na cele usługowe, przy czym część z nich jest zasilana z sieci ciepłowniczej wodnej (nastąpiła zmiana czynnika grzewczego z pary na wodę). W części dzielnicy wybudowana została nowa sieć ciepłownicza wodna preizolowana dla zasilania obiektów przełączonych z pary na wodę, a dla pozostałych obiektów, do których celowe i opłacalne jest doprowadzenie sieci ciepłowniczej w celu likwidacji ogrzewania piecowego i kotłów węglowych przewiduje się wybudowanie sieci ciepłowniczych i przyłączy w oparciu o opracowanie PUPH IDEM pt. Optymalizacja uciepłownienia budynków mieszkalnych ogrzewanych piecami ceramicznymi w Bielsku- Białej wykonane na zlecenie Zarządu Miasta Bielsko-Biała w 1996 r. Zapotrzebowanie mocy cieplnej do pokrycia z sieci ciepłowniczej wynosi 11,9 MW poza potrzebami cieplnymi Starówki, a przewidywane zuŝycie ciepła to ok. 100 tys. GJ rocznie. Zadanie uciepłownienia obiektów dzielnicy wraz ze Starówką zostało zgłoszone do Urzędu Miejskiego w Bielsku-Białej jako proponowane przedsięwzięcie zmierzające do poprawy jakości powietrza, do finansowania z funduszu Unii Europejskiej ISPA. Beskidzka Energetyka S.A. - (wg zatwierdzonego planu rozwoju na lata ) Budowa stacji tr. kontenerowej 15/0,4kV BB Notra przy ul. Boh.Warszawy, linii kablowych nn Górnośląski Zakład Gazowniczy- (wg zatwierdzonego planu rozwoju na lata...) Zarządzanie Energią w Gminie

27 Przykład zastosowania SIT do rejestracji nowego odbiorcy energii Zarządzanie Energią w Gminie

28 Ustawa z dnia 27 marca 2003r. o planowaniu i zagospodarowaniu przestrzennym (Dz. U. Nr 80, poz. 717) tekst ujednolicony Zarządzanie Energią w Gminie

29 Art. 17. Ustawa o planowaniu i zagospodarowaniu przestrzennym Wójt, burmistrz albo prezydent miasta po podjęciu przez radę gminy uchwały o przystąpieniu do sporządzenia planu miejscowego kolejno: 1) ogłasza w prasie miejscowej oraz przez obwieszczenie, a takŝe w sposób zwyczajowo przyjęty w danej miejscowości, o podjęciu uchwały o przystąpieniu do sporządzenia planu, określając formę, miejsce i termin składania wniosków do planu, nie krótszy niŝ 21 dni od dnia ogłoszenia; 2) zawiadamia, na piśmie, o podjęciu uchwały o przystąpieniu do sporządzania planu instytucje i organy właściwe do uzgadniania i opiniowania planu; 3) rozpatruje wnioski, o których mowa w pkt 1, w terminie nie dłuŝszym niŝ 21 dni od dnia upływu terminu ich składania; 6) uzyskuje opinie o projekcie planu.... 7) uzgadnia projektu planu z.... Zarządzanie Energią w Gminie

30 Ustawa o planowaniu i zagospodarowaniu przestrzennym Art. 17. cd. 10) ogłasza, w sposób określony w pkt 1, o wyłoŝeniu projektu planu do publicznego wglądu na co najmniej 7 dni przed dniem wyłoŝenia i wykłada ten projekt wraz z prognozą oddziaływania na środowisko do publicznego wglądu na okres co najmniej 21 dni oraz organizuje w tym czasie dyskusję publiczną nad przyjętymi w projekcie planu rozwiązaniami; 11) wyznacza w ogłoszeniu, o którym mowa w pkt 10, termin, w którym osoby fizyczne i prawne oraz jednostki organizacyjne nie posiadające osobowości prawnej mogą wnosić uwagi dotyczące projektu planu, nie krótszy niŝ 14 dni od dnia zakończenia okresu wdroŝenia planu; 12) rozpatruje uwagi, o których mowa w pkt 11, w terminie nie dłuŝszym niŝ 21 dni od dnia upływu terminu ich składania; 13) wprowadza zmiany do projektu planu miejscowego wynikające z rozpatrzenia uwag, o których mowa w pkt 11, a następnie w niezbędnym zakresie ponawia uzgodnienia; 14) przedstawia radzie gminy projekt planu miejscowego wraz listą nieuwzględnionych uwag, o których mowa w pkt 11. Zarządzanie Energią w Gminie

31 Schemat procedur administracyjnych Uchwała RM o przystąpieniu do opracowania m. p. z. p. Obwieszczenie oraz ogłoszenie w prasie (Art. 17 pkt 1) Zawiadomienia organów właściwych do uzgadniania i opiniowania planu (Art. 17 pkt 2) Składanie wniosków do planu Przedsiębiorstwa energetyczne (energia elektryczna, ciepło, gaz) Biuro Zarządzania Energią Inne organy i instytucje PREZYDENT MIASTA Ocena wniosków przedsiębiorstw energetycznych Rekomendowanie sposobu rozpatrzenia wniosków w uwarunkowaniach załoŝeń i planu zaopatrzenia w ciepło,energię elektryczna i paliwa gazowe (Art. 17 pkt. 3 i 12), Opracowanie przez BZE zaleceń dotyczących wyboru nośnika do celów grzewczych oraz charakterystyki energetycznej terenu,

33

34 Przykład zastosowania SIT do pracy nad mpzp

35 Przykładowe ustalenia z miejscowego planu zagospodarowania przestrzennego 1. w zakresie zasilania w energię elektryczną: na terenie objętym planem z istniejących sieci średniego i niskiego napięcia w eksploatacji ENION S.A., 1. w zakresie zasilania w gaz do celów technologicznych: na terenie objętym zakresem opracowania istnieje sieć gazowa średniopręŝna Ø 200 stal/pe oraz niskopręŝna Ø 150 stal, która moŝe stanowić źródło gazu dla zabezpieczenia dostaw dla potencjalnych odbiorców, ewentualna rozbudowa sieci gazowej na ww. terenie będzie moŝliwa pod warunkiem spełnienia kryterium ekonomicznej opłacalności budowy, 3. w zakresie zaopatrzenia w ciepło: zasilanie w ciepło do celów grzewczych i przygotowania ciepłej wody uŝytkowej projektowanych budynków mieszkalnych wielorodzinnych oraz obiektów usługowych z istniejącej w obrębie obszaru objętego planem sieci ciepłowniczej, Zarządzanie Energią w Gminie

36 Przykładowe ustalenia z miejscowego planu zagospodarowania przestrzennego... dąŝenie do zmniejszenia energochłonności istniejących budynków, które nie spełniają norm izolacyjności cieplnej, przez działania termomodernizacyjne oraz obniŝenie niskiej emisji z indywidualnych kotłowni na paliwo stałe. Zarządzanie Energią w Gminie

37 sygn.:... Wzór wniosku do Art. 17 pkt 1 Biuro Rozwoju Miasta... dnia... Na podstawie art. 17 pkt. 1, w związku z art. 17 pkt. 3 ustawy z dnia 27 marca 2003 roku o planowaniu i zagospodarowaniu przestrzennym (Dz. U. Nr 80, poz. 717 z 2003 roku), oraz w związku z ogłoszeniem przez Prezydenta Miasta Bielska-Białej BRM-7322/.. /... /... z dnia... o przystąpieniu do sporządzenia miejscowego planu zagospodarowania przestrzennego w zakresie..., obejmującego obszar połoŝony... wnioskuję uwzględniając: ZałoŜenia do planu zaopatrzenia w ciepło, energię elektryczną i paliwa gazowe na obszarze gminy Bielsko-Biała (Uchwała Rady Miejskiej w Bielsku-Białej Nr XIX/664/2003 z r.) oraz wnioski złoŝone przez dysponentów sieci energetycznych, o przyjęcie do wyŝej wymienionego planu zagospodarowania przestrzennego następujących ustaleń w zakresie dotyczącym: 1. Zasad zasilania w energie elektryczną... ustalenia w oparciu o wniosek ENION-u Zasada zaopatrzenia w gaz... ustalenia w oparciu o wniosek GSG Zasad zaopatrzenia w ciepło... ustalenia w oparciu o wniosek PK THERMA... Ponadto informuję, Ŝe dla dzielnicy..., w obrębie której leŝy teren objęty przedmiotowym planem, Uchwała Rady Miejskiej jak wyŝej, w sprawie ZałoŜeń do planu zaopatrzenia w ciepło, energię elektryczną i paliwa gazowe, przewiduje następujące zapotrzebowanie nośników energii do 2010 roku.

38 Wzór wniosku do Art. 17 pkt dnia... sygn.:... Biuro Rozwoju Miasta Działając na podstawie art. 17 pkt. 11 ustawy z dnia 27 marca 2003 roku o planowaniu i zagospodarowaniu przestrzennym (Dz. U. Nr 80, poz. 717 z 2003 roku), nie/wnoszę,uwag/i (skreślić właściwe) do projektu planu zagospodarowania przestrzennego w zakresie..., obejmującego obszar połoŝony... podać ewentualne uwagi Zarządzanie Energią w Gminie

39 Urząd Miejski w Bielsku-Białej pl. Ratuszowy 1 Biuro Zarządzania Energią Dziękuję za uwagę Pełnomocnik Prezydenta Miasta Bielska-Białej do spraw Zarządzania Energią Edward Then ethen@um.bielsko.pl
