Nowy system IBM Power 795 zapewnia wyjątkową wydajność, skalowalność, niezawodność i łatwość zarządzania w warunkach dużych obciążeń komercyjnych

Transkrypt

1 ZP z dnia 17 sierpnia 2010 r. Nowy system IBM Power 795 zapewnia wyjątkową wydajność, skalowalność, niezawodność i łatwość zarządzania w warunkach dużych obciążeń komercyjnych Spis treści Omówienie Kluczowe wymagania Planowany termin dostępności 4 Opis 22 Plany na przyszłość W skrócie: Serwer korporacyjny Power 795 został zaprojektowany w celu zapewnienia wyjątkowego stosunku ceny do wydajności, niezawodności i funkcji dostępności na poziomie komputerów mainframe, elastycznych możliwości zwiększania wydajności oraz innowacyjnych technologii wirtualizacji. Serwer Power 795 charakteryzuje się następującymi cechami: 24-calowa rama szafy CEC i maksymalnie cztery ramy rozszerzeń we/wy Do 256 rdzeni POWER7(TM) CoD działających z częstotliwością taktowania 4,00 Ghz Do 192 rdzeni POWER7 CoD działających z częstotliwością taktowania 3,72 GHz Do 128 rdzeni POWER7 CoD działających z częstotliwością taktowania 4,25 GHz w trybie TurboCore Do 8,0 TB pamięci DDR3 CoD, rozszerzonej za pomocą opcjonalnej funkcji Active (TM) Memory Rozszerzenie zapewniające do 16 TB całkowitej ilości pamięci 1

2 Od jednego do ośmiu zestawów procesorów zapewniających doskonałe rozdrobnienie procesorów. Zestaw procesorów udostępnia 32 lub 24 rdzenie CoD Możliwość rozszerzenia we/wy przy użyciu maksymalnie calowych szuflad we/wy 12X, zapewniających łącznie do 640 gniazd PCIe i do 832 wnęk na dyski twarde/dyski SSD Do 2220 dodatkowych wnęk DASD przy użyciu maksymalnie calowych szuflad dyskowych EIA-2 Dynamiczne partycje LPAR (DLPAR) z obsługą do 254 partycji i do 256 rdzeni na partycję w przypadku zainstalowania części 1256 Usługa PowerCare Omówienie Serwer IBM Power 795 został zaprojektowany, aby zapewnić korporacjom pomoc przy wdrażaniu ekonomicznej i elastycznej infrastruktury IT przy jednoczesnym zapewnieniu wyjątkowej wydajności aplikacji i zwiększeniu prędkości wdrażania nowych aplikacji i usług. Jako najbardziej wydajny produkt w rodzinie systemów (TM), IBM Power ten serwer oferuje wyjątkową wydajność, ogromną skalowalność i energooszczędne przetwarzanie dla pełnej gamy złożonych aplikacji do zadań krytycznych, które cechują się największymi wymaganiami wobec środowiska komputerowego. Innowacyjny serwer IBM Power 795 z procesorami POWER7 to montowany w szafie serwer z obsługą symetrycznego przetwarzania wieloprocesorowego (SMP). Serwer Power 795 jest wyposażony w osiem 32- lub 24-rdzeniowych zestawów procesorów i może zostać wdrożony w konfiguracjach przetwarzania wieloprocesorowego (SMP) obejmujących od 24 do 256 rdzeni. Dzięki maksymalnie 8 TB buforowanej pamięci DDR3 i rozbudowanej obsłudze we/wy serwer Power 795 zapewnia szybkie i bezproblemowe skalowanie w celu spełnienia zmieniających się potrzeb dzisiejszych centrów danych. Zaawansowana wirtualizacja PowerVM technologia EnergyScale opcje mocy obliczeniowej na żądanie (Capacity on Demand CoD) i opcje rozszerzenia Active Memory Expansion pozwalają firmom na wykorzystanie serwera Power 795 do przejęcia kontroli nad infrastrukturą IT oraz sprawnej konsolidacji wielu aplikacji dla systemów operacyjnych UNIX, IBM i oraz Linux w pojedynczym systemie. (TM), (TM), Każdy z ośmiu zestawów procesorów POWER7 w serwerze 795 ma architekturę 64bitową zintegrowaną we wszystkich czterech jednoukładowych modułach (SCM). Każdy moduł SCM zawiera sześcio- lub ośmiordzeniowy procesor CoD. Serwer 795 jest dostępny już z sześcioma aktywnymi rdzeniami, a liczbę rdzeni można zwiększać pojedynczo dzięki wbudowanym funkcjom CoD. Zestawy procesorów z sześciordzeniowymi modułami SCM umożliwiają skalowanie wydajności serwera z sześciu do 192 aktywnych rdzeni, natomiast zestawy z ośmiordzeniowymi modułami SCM umożliwiają skalowanie wydajności serwera z 8 do 256 aktywnych rdzeni. Maksymalną liczbę aktywnych rdzeni na partycję korzystającą z ośmiordzeniowych modułów SCM można zwiększyć do 256 po zainstalowaniu części Wyjątkową cechą serwerów wysokiej klasy firmy IBM jest możliwość przełączania między trybem o standardowej przepustowości i unikatowym, zoptymalizowanym trybem TurboCore, w którym zwiększana jest wydajność na rdzeń poprzez dostęp do dodatkowej pamięci podręcznej L3 i zwiększenie szybkości zegara. W trybie standardowym każdy ośmiordzeniowy moduł SCM działa z częstotliwością taktowania 4,0 GHz i 32 MB pamięci podręcznej L3 oraz umożliwia skalowanie do 256 rdzeni. Podczas pracy w trybie TurboCore każdy ośmiordzeniowy moduł SCM działa z maksymalnie czterema aktywnymi rdzeniami na moduł SCM z częstotliwością taktowania 4,25 GHz i 32 MB pamięci podręcznej L3, co oznacza dwukrotnie większą ilość pamięci podręcznej L3 na każdy rdzeń niż w trybie standardowym. Serwer Power 795 w trybie TurboCore umożliwia skalowanie do 128 rdzeni. W trybie standardowym każdy sześciordzeniowy moduł SCM działa z częstotliwością taktowania tylko 3,72 GHz i 4 MB pamięci podręcznej L3 na rdzeń. Zarówno ośmiordzeniowe, jak i sześciordzeniowe moduły SCM są obsługiwane przez 256 KB pamięci podręcznej L2 na rdzeń. 2

3 Pamięć POWER7 DDR3 wykorzystuje nową architekturę pamięci w celu zwiększenia przepustowości i pojemności. Umożliwia to pracę z wyższą przepustowością danych w przypadku konfiguracji z dużą ilością pamięci. Każdy nowy zestaw procesorów POWER7 obsługuje do 32 modułów DIMM DDR3 pracujących z częstotliwością 1066 MHz. W pełni wyposażony system może zawierać nawet 8 TB pamięci Pamięć można rozszerzać przy użyciu opcjonalnej funkcji Active Memory Expansion. Kluczowe wymagania W przypadku zainstalowania jednego z wymienionych systemów operacyjnych AIX : AIX 7.1 AIX 6.1 z poziomem poprawek AIX 5.3 z poziomem poprawek i dodatkiem Service Pack 1 lub nowszym AIX 5.3 z poziomem poprawek i dodatkiem Service Pack 5 lub nowszym (dostępność od 30 września 2010 r.) AIX 5.3 z poziomem poprawek i dodatkiem Service Pack 5 lub nowszym (dostępność od 30 września 2010 r.) W przypadku zainstalowania systemu operacyjnego IBM i: IBM i 7.1 lub nowszy IBM i 6.1 z kodem maszynowym lub nowsza wersja W przypadku zainstalowania jednego z wymienionych systemów operacyjnych Linux: Red Hat Enterprise Linux AP 5 Update 5 for POWER lub nowszy SUSE Linux Enterprise Server 10 z dodatkiem Service Pack 3 lub nowszym SUSE Linux Enterprise Server 11 z dodatkiem Service Pack 1 lub nowszym W przypadku zainstalowania oprogramowania VIOS: VIOS 2.2 lub nowszy W przypadku zainstalowania środowiska Java (TM) na serwerze POWER7: W przypadku oprogramowania Java na serwerze POWER7 należy rozważyć istotne kwestie. W celu uzyskania jak największej wydajności i skorzystania z najnowszych usprawnień technologii POWER7 firma IBM zaleca uaktualnienie aplikacji na bazie języka Java do wersji Java 6 lub Java 5 (jeśli jest to możliwe). Więcej informacji można znaleźć w następującym serwisie WWW W przypadku zainstalowania oprogramowania IBM Systems Director: IBM Systems Director lub nowszy Planowany termin dostępności 17 września 2010 r. dla serwera IBM Power 795 i wszystkich ogłoszonych funkcji, włącznie z następującymi funkcjami zamawianymi w ramach MES: Zamówienia modernizacji do modelu 9119-FHB z modelu 9119-FHA -- Wszystkie wymienione konwersje części -- Wskaźnik źródła 5879 dla szafy o numerze części 6954 w ramach zamówienia MES -- Wskaźnik aktualizacji modelu

4 -- Opcjonalne przeniesienie redukcji masy Płyta dystrybucji masy Opcjonalne przeniesienie redukcji wysokości Etykieta zasilania znamionowego szafy CEC/EXP o wysokiej mocy 8653 Aktywacje procesorów (numery części 4713, 4714, 4717 i 4718) Aktywacje pamięci (numery części 8212 i 8213) Szuflady we/wy (numery części 5803, 5873, 5786, 5797, 5798 i 5886) Narzędzie, funkcja On/Off CoD (numery części 7377, 7971, 7973, 4709, 4711, 4721, 4724, 4704, 4710, 4712, 4706, 4707, 4719 i 4722) Kod określania partycji systemu operacyjnego (numery części 0265, 0266 i 0267) Wskaźnik podstawowego systemu operacyjnego (numery części 2145, 2146 i 2147) 30 kwietnia 2011 r. dla dodawania węzła podczas pracy (Hot-node Add), modernizacji węzła podczas pracy (Hot-node Upgrade) (pamięć), naprawy węzła podczas pracy (Hot-node Repair), naprawy adaptera GX podczas pracy (Hot GX Adapter Repair), naprawy kontrolera systemów współbieżnych (Concurrent System Controller Repair) i obsługi dublowania pamięci Active Memory Mirroring (TM) for Hypervisor dla dużych stron systemu AIX (16 GB) Opis Podsumowanie części Poniżej przedstawiono części dostępne dla systemu Power 795: 19-calowa szafa 42EIA (numer części 0553) Maksymalnie dwie 24-calowe zasilane szafy we/wy 42EIA (numer części 6954) Maksymalnie dwie 24-calowe niezasilane szafy we/wy 42EIA (numer części 6953) Zestaw aktywnych procesorów 0 rdzeni, od jednego do ośmiu procesorów POWER7 CoD, 0/32 rdzeni (numer części 4700) Zestaw aktywnych procesorów 0 rdzeni, od jednego do ośmiu procesorów POWER7 CoD, 0/24 rdzeni (numer części 4702) Funkcja Capacity BackUp Power 795 0/32 W (FC 4700) z kredytem 900 dni wykorzystania procesora dla funkcji On/Off CoD (numer części 7560) Funkcja Capacity BackUp Power 795 0/24 W (FC 4702) z kredytem 680 dni wykorzystania procesora dla funkcji On/Off CoD (numer części 7562) Kod określania funkcji Capacity BackUp Power 795 tylko dla systemu IBM i (numer części 4896) Od minimum 2 do maksymalnie 64 elementów pamięci DDR3 POWER7 CoD 0/32 GB pamięci DDR3 (4 x 8 GB) DIMM MHz - pamięć POWER7 CoD (numer części 5600) 0/64 GB pamięci DDR3 (4 x 16 GB) DIMM MHz - pamięć POWER7 CoD (numer części 5601) 0/128 GB pamięci DDR3 (4 x 32 GB) DIMM MHz - pamięć POWER7 CoD (numer części 5602) 24-calowe szuflady we/wy 12X EIA-4 Od 1 do 32 szuflad we/wy 12X PCIe, dysk SAS w małej obudowie (numer części 5803) Od 1 do 30 szuflad we/wy 12X PCI-X ze wzmacniaczem, dysk SCSI (numer części 5797 i 5798) Od 1 do 31 szuflad we/wy 12X PCIe, bez dysku (numer części 5873) Od 1 do calowych szuflad dyskowych TotalStorage EXP24, dysk SCSI (numer części 5786) (tylko system IBM i) Od 1 do calowych szuflad rozszerzeń EXP 12S 2EIA, dysk SAS/SSD (numer części 5886) 4

5 1 24-calowa jednostka zewnętrznych pamięci masowych napędów DVD/napędów taśmowych SAS 1EIA (dostępne także 19-calowe opcje napędów DVD/napędów taśmowych) PowerVM: Standard AVP (numer części 7943) Micro-Partitioning(TM) Virtual I/O Server (VIOS) Automatyczna zmiana konfiguracji procesorów i pamięci dla dedykowanych i udostępnianych grup partycji logicznych procesora (LPAR) Obsługa ręcznego sterowania migracjami partycji zasobów (PowerVM Enterprise Edition) z funkcją Live Partition Mobility, Enterprise APV (numer części 8002) Drzwiczki szaf CEC Drzwiczki SlimLine (przednie i tylne) (numer części 6868) Drzwiczki akustyczne (przednie i tylne) (numer części 6867) Przednie drzwiczki akustyczne/tylne drzwiczki z wymiennikiem ciepła (numer części 6887) Drzwiczki 24-calowej szafy rozszerzeń z własnym zasilaniem (numer części 6954) Drzwiczki SlimLine (przednie i tylne) (numer części 6868) Drzwiczki akustyczne (przednie i tylne) (numer części 6888) Drzwiczki przykręcanej 24-calowej szafy rozszerzeń z własnym zasilaniem (numer części 6953) Drzwiczki SlimLine (przednie i tylne) (numer części 6880) Drzwiczki akustyczne (przednie i tylne) (numer części 6878) Przykręcane drzwiczki 19-calowej szafy rozszerzeń 42EIA (numer części 0553) Drzwiczki akustyczne szafy o wysokości 2,0 m (numer części 6249) Opcjonalna funkcja PowerHA(TM) dla systemów operacyjnych AIX, IBM i oraz Linux IBM Systems Director Active Energy Manager(TM) Centralny kompleks elektroniczny System 795 CEC to montowane w 24-calowej szafie urządzenie o wysokości 20U. Zawiera ono procesory systemowe, pamięć, nadmiarowe procesory usług systemowych, połączenia szuflad we/wy i powiązane komponenty. System jest instalowany bezpośrednio pod podsystemem zasilania. System 795 można zapełnić maksymalnie ośmioma zestawami procesorów POWER7. Każdy zestaw procesorów zawiera cztery sześcio- lub ośmiordzeniowe moduły SCM. Każdy moduł SCM jest obsługiwany przez 2048 KB pamięci podręcznej L2 i 32 MB pamięci podręcznej L3. Sześciordzeniowe moduły SCM działają z częstotliwością taktowania 3,72 GHz. Ośmiordzeniowe moduły SCM działają z częstotliwością taktowania 4,00 GHz lub 4,25 GHz. Każdy ośmiordzeniowy moduł SCM zapewnia możliwość przełączania między standardowym trybem przepustowości 4,00 GHz i trybem TurboCore 4,25 GHz. W trybie TurboCore każdy ośmiordzeniowy moduł SCM działa z maksymalnie czterema aktywnymi rdzeniami i 32 MB pamięci podręcznej L3, co oznacza dwukrotnie większą ilość pamięci podręcznej L3 na każdy rdzeń niż w trybie standardowym. Każdy 32-rdzeniowy zestaw procesorów udostępnia 32 gniazda pamięci DIMM, po 4 układy DIMM na element pamięci (numery części 5600, 5601 i 5602). Każdy zestaw procesorów udostępnia cztery gniazda adapterów HDL 12X z pętlą we/wy (numer części 1816). Minimalna liczba zestawów procesorów obsługiwanych w trybie TurboCore to trzy zestawy (96 rdzeni). Tryb TurboCore jest określany przez funkcję Włączanie i wyłączanie trybu TurboCore wymaga ponownego uruchomienia systemu. Cały system musi działać w trybie standardowym lub TurboCore. Procesory 5

6 Zestaw procesorów o numerze części 4700 stanowi 32-rdzeniowy procesor CoD. Aktywacje funkcji CoD spowodują aktywowanie procesorów tylko w systemie z numerem seryjnym, dla którego zostały zakupione. Przeniesienie zestawu procesorów do innego systemu może spowodować, że rdzenie procesora nie będą w pełni funkcjonalne w tym systemie do momentu uzgodnienia przeniesienia aktywacji procesora lub zakupienia dodatkowych aktywacji procesora. W celu uzyskania dodatkowych informacji należy skontaktować się z przedstawicielem lub partnerem handlowym firmy IBM. Zestaw procesorów o numerze części 4700 może działać w trybie standardowym (4,00 GHz) lub TurboCore (4,25 GHz). Tryb TurboCore ogranicza możliwość wykorzystania przez system wszystkich rdzeni procesora w systemie. W tym trybie można wykorzystać maksymalnie połowę rdzeni fizycznych. Aby wykorzystać ponad 50% procesorów obecnych w systemie, należy wyłączyć tryb TurboCore i uruchomić ponownie system. Włączanie i wyłączanie trybu TurboCore wymaga ponownego uruchomienia systemu. Cały system musi działać w trybie standardowym lub TurboCore. Zestaw procesorów o numerze części 4702 stanowi 24-rdzeniowy procesor CoD. Zestaw procesorów o numerze części 4702 działa tylko w trybie standardowym z częstotliwością taktowania 3,72 GHz. Aktywacje funkcji CoD spowodują aktywowanie procesorów tylko w systemie z numerem seryjnym, dla którego zostały zakupione. Przeniesienie zestawu procesorów do innego systemu może spowodować, że rdzenie procesora nie będą w pełni funkcjonalne w tym systemie do momentu uzgodnienia przeniesienia aktywacji procesora lub zakupienia dodatkowych aktywacji procesora. W celu uzyskania dodatkowych informacji należy skontaktować się z przedstawicielem lub partnerem handlowym firmy IBM. Poniżej przedstawiono minimalną liczbę uaktywnionych rdzeni procesorów systemu (25%) z użyciem części 4713 (aktywacja 1 rdzenia) lub 4717 (aktywacje 64 rdzeni) w przypadku korzystania z zestawu procesorów 0/32 rdzenie (numer części 4700): Jeden zainstalowany zestaw procesorów wymaga co najmniej 8 stale Dwa zainstalowane zestawy procesorów wymagają co najmniej 16 stale Trzy zainstalowane zestawy procesorów wymagają co najmniej 24 stale Cztery zainstalowane zestawy procesorów wymagają co najmniej 32 stale Pięć zainstalowanych zestawów procesorów wymaga co najmniej 40 stale Sześć zainstalowanych zestawów procesorów wymaga co najmniej 48 stale Siedem zainstalowanych zestawów procesorów wymaga co najmniej 56 stale Osiem zainstalowanych zestawów procesorów wymaga co najmniej 64 stale Poniżej przedstawiono minimalną liczbę uaktywnionych rdzeni procesorów systemu (25%) z użyciem części 4714 (aktywacja 1 rdzenia) w przypadku korzystania z zestawu procesorów 0/24 rdzenie (numer części 4702): Jeden zainstalowany zestaw procesorów wymaga co najmniej 6 stale Dwa zainstalowane zestawy procesorów wymagają co najmniej 12 stale Trzy zainstalowane zestawy procesorów wymagają co najmniej 18 stale Cztery zainstalowane zestawy procesorów wymagają co najmniej 24 stale Pięć zainstalowanych zestawów procesorów wymaga co najmniej 30 stale Sześć zainstalowanych zestawów procesorów wymaga co najmniej 36 stale 6

7 Siedem zainstalowanych zestawów procesorów wymaga co najmniej 42 stale Osiem zainstalowanych zestawów procesorów wymaga co najmniej 48 stale Wymagane jest uaktywnienie 32 GB pamięci łącznie lub 2 GB pamięci dla każdego rdzenia aktywnego procesora, w zależności od tego, która wartość jest większa. W przypadku serwera z zainstalowanym jednym zestawem procesorów 4702 z 6 aktywnymi procesorami należy uaktywnić co najmniej 32 GB pamięci. W przypadku serwera z zainstalowanymi ośmioma zestawami procesorów 4700 z 64 aktywnymi procesorami należy uaktywnić co najmniej 128 GB pamięci. Maksymalną liczbę aktywnych rdzeni w partycji systemu AIX (LPAR) można zwiększyć do 256 rdzeni w przypadku 32-rdzeniowego zestawu procesorów (numer części 4700) po zainstalowaniu kodu funkcji 1256 (Włączenie systemu AIX dla 256-rdzeniowej partycji LPAR). Maksymalna liczba aktywnych rdzeni w partycji 4700 bez zainstalowanej funkcji 1256 wynosi 32 rdzenie, ale nie więcej niż 128 rdzeni po zainstalowaniu czterech lub większej liczby zestawów procesorów. Zainstalowanie funkcji 1256 w ramach zamówienia MES wymaga ponownego uruchomienia systemu, zanim będzie możliwe rozpoznanie większej partycji z 256 rdzeniami. Tabela 1.0 Maksymalna wielkość partycji LPAR Zestaw procesorów zestaw zestawy zestawy zestawy zestawów * Partycje o wielkości przekraczającej 128 rdzeni (do 256 rdzeni) wymagają klucza programowego w celu włączenia. Zakup będzie wymagać wstępnej analizy usług laboratoryjnych jako wymagania wstępnego przed wysyłką. Klucz programowy wymaga zainstalowania funkcji Pamięć Element pamięci obejmuje łącznie cztery moduły DIMM. Istnieje wymagana lokalizacja podłączeń dla każdego elementu pamięci przyłączonego do procesora. Wszystkie zestawy procesorów mają 32 gniazda DIMM (8 elementów pamięci) i muszą zostać zapełnione modułami pamięci DIMM POWER7 DDR3. Każdy zestaw procesorów wymaga zainstalowania co najmniej dwóch elementów pamięci (8 modułów DIMM). The minimum initial order quantity of a memory feature must equal two (8 DIMMs). Wszystkie elementy pamięci POWER7 muszą zostać zakupione z odpowiednią liczbą trwałych aktywacji pamięci, tak aby pamięć systemowa była aktywna w co najmniej 50%. W przypadku elementów pamięci 0/32 GB (numer części 5600) minimalna ilość aktywnej pamięci wynosi 32 GB. Wymagane jest uaktywnienie 32 GB pamięci łącznie lub 2 GB pamięci dla każdego rdzenia aktywnego procesora, w zależności od tego, która wartość jest większa. W przypadku serwera z zainstalowanym jednym zestawem procesorów 4702 z 6 aktywnymi procesorami należy uaktywnić co najmniej 32 GB pamięci. W przypadku serwera z zainstalowanymi ośmioma zestawami procesorów 4700 z 64 aktywnymi procesorami należy uaktywnić co najmniej 128 GB pamięci. Elementy pamięci o numerach 5600, 5601 i 5602 można mieszać w tym samym zestawie procesorów POWER7. Aktywacje pamięci CoD spowodują aktywowanie pamięci tylko w systemie z numerem seryjnym, dla którego zostały zakupione. Przeniesienie pamięci do innego systemu może spowodować, że pamięć nie będzie w pełni funkcjonalna w tym systemie do momentu uzgodnienia przeniesienia aktywacji pamięci lub zakupienia dodatkowych aktywacji pamięci. W celu uzyskania dodatkowych informacji należy skontaktować się z przedstawicielem lub partnerem handlowym firmy IBM. Zaleca się, aby pamięć była zainstalowana równomiernie we wszystkich zestawach procesorów w systemie. Zrównoważenie pamięci w zainstalowanych zestawach procesorów zapewni spójny dostęp do pamięci i zwykle powoduje uzyskanie najwyższej możliwej wydajności dla danej konfiguracji. 7

8 Podczas decydowania o wielkości pamięci w momencie składania początkowego zamówienia systemu należy uwzględnić plany dotyczące rozszerzenia pamięci w przyszłości. Usługa PowerCare Do systemów Power 795 dołączona jest opcja usług PowerCare, która upoważnia do wybrania jednej z kilku ofert usług technicznych IBM o wysokiej jakości w celu uzupełnienia i zapewnienia pomocy przy wdrażaniu nowego systemu Power 795. Opcja ta jest zapewniana bez dodatkowych opłat. Wykorzystanie umiejętności, doświadczeń i sprawdzonej metodologii specjalistów z działu usług laboratoryjnych IBM Services może zwiększyć wydajność i jakość operacji w skomplikowanym centrum danych. Opcja PowerCare jest dołączona do nowych systemów Power 795 i modernizacji MES do systemu Power 795. Przegląd opcji PowerCare odbywa się podczas Oceny technicznej i dostawy systemu Power 795 (wcześniej Przegląd zapewniania systemów). Klient ma 90 dni od daty instalacji systemu Power 795 na wybór usługi PowerCare. Wybrana usługa musi zostać dostarczona w ciągu dziewięciu miesięcy od daty instalacji systemu Power 795. Więcej informacji na temat dostępnych opcji usług PowerCare zawiera strona Modernizacja modeli Klienci z zainstalowanymi serwerami 9119-FHA mogą zwiększyć moc obliczeniową, (TM) zamawiając konwersję modelu do serwera Power 795. Serwer IBM POWER6 9119FHA można zmodernizować do serwera IBM POWER FHB z procesorami Power 795 i pamięcią DDR3 POWER7. W przypadku modernizacji z systemów opartych na procesorach POWER6 firma IBM zainstaluje nowe zestawy procesorów Power 795 i pamięć w ramie CEC serwera 9119-FHA wraz z innymi komponentami systemu POWER7. Istniejące podzespoły masowego rozdzielania energii i regulatorów systemu POWER6 nie zostaną wymienione. W przypadku ramy CEC serwera Power 595 możliwe jest przeniesienie do zmodernizowanej ramy CEC serwera Power 795 szuflad we/wy POWER6 BPR (numer części 6333), BPD (numer części 6334), 12X PCI-X (numery części 5797 i 5798) i PCIe (numery części 5803 i 5873). Starsze szuflady we/wy RIO/HSL, takie jak części o numerach 5790, 0595, 5094/5294 i 0588 używane w systemie 9119-FHA, nie zostaną podłączone. Ponadto adaptery PCI zawarte w starszych szufladach RIO/HSL, które są obsługiwane w systemie Power 795, będą wymagać przeniesienia do szuflady we/wy 12X lub zastąpienia przez nowsze we/wy. Oprócz szuflad we/wy PCI-X i PCIe, które są poddawane migracji do zmodernizowanego systemu 795, możliwe jest dokonanie migracji także 24calowych szaf rozszerzeń z własnym zasilaniem i szaf przykręcanych (numery części 6953 i 6954). Także 19-calowa szafa rozszerzeń o wysokości 2 m (numer części 0553) zostanie poddana migracji wraz z powyższą modernizacją modelu. Wraz z szafą 19-calową możliwe jest dokonanie migracji 19-calowej szuflady we/wy 2EIA (numer części 5886) i szuflady dyskowej TotalStorage EXP24 (SCSI numer części 5786). Dla systemu 9119-FHB nie można zamówić nowych szuflad dyskowych 5786, dlatego do systemu Power 795 można przenieść tylko istniejące szuflady Uwagi dotyczące modernizacji Każde zamówienie konwersji modelu wymaga także konwersji części w celu: Aktualizacji rekordów konfiguracji komputera Wysyłki wymaganych komponentów systemowych Zwrócenia do firmy IBM części poddanych konwersji Konwersja części została przygotowana dla następujących części: 8

9 Z Do MT Model FC MT Model FC Typ 9119 FHA FHB Następujące części, które są obecne w systemie Power 595, mogą zostać przeniesione do nowego systemu Power 795: Adaptery PCIe i PCI-X z kablami, jeśli są obsługiwane w systemie 595 Dyski SCSI obr./min (numery części 3278, 3279, 4328, 4329, 3585 i #4327) Dyski SCSI obr./min (numery części 1882 i 3159) Przewody zasilania, klawiatury i wyświetlacze PowerVM (numery części 7943 i 8002) Szafy (numery części 6953, 6954, 0553, 0551, 0554 i 0555) Drzwiczki przykręcanej szafy (numery części 6880 i 6878) Drzwiczki szafy o wysokości 1,8 m (numer części 6248) Płaski napęd DVD-RAM IBM IDE 4,7 GB (numer części 5757) Następujące szuflady, które są obecne w systemie Power 595, mogą zostać przeniesione do nowego systemu Power 795: Szuflada I/O PCIe 12X, dysk w małej obudowie (numer części 5803) Szuflada I/O PCIe 12X, brak dysku (numer części 5873) Szuflada I/O PCI-X 12X z wzmacniaczem (numer części 5797) Szuflada I/O PCI-X 12X bez wzmacniacza (numer części 5798*) Note: * W przypadku przeniesienia do szafy rozszerzeń szuflada 5798 wymaga konwersji do szuflady Szuflada dyskowa EXP 12S SAS (numer części 5886) Szuflada dyskowa TotalStorage EXP24 SCSI (numer części 5786) Następujące 24-calowe szafy i szuflady nie są obsługiwane w przypadku modernizacji do systemu 795: Szuflady we/wy D #5791: Szuflada we/wy, 20 gniazd, 16 wnęk na dyski #5809: Wskaźnik aktualizacji modelu dla przekonwertowanej części 4643 z DCA Dodatkowe 19-calowe szafy obsługiwane w przypadku modernizacji do systemu 795: 19-calowa szafa 36 EIA (7014-T00) (numer części 0551) Mini-szafa 25 EIA (7014-S25) (numer części 0555) Następujące obudowy typu tower/szuflady we/wy przyłączone do interfejsu RIO/HSL nie są obsługiwane w przypadku modernizacji do systemu 795: Dyskowa szuflada rozszerzeń PCI/SCSI (numer części 0595) Jednostka rozszerzenia PCI-X w szafie (numer części 0588) Jednostka rozszerzenia PCI-X (numer części 5088) Obudowa rozszerzenia typu tower PCI-X (numer części 5094) Obudowa rozszerzenia typu tower PCI-X (bez dysku) (numer części 5096) Obudowa rozszerzenia typu tower PCI-X o wysokości 1,8 m (numer części 5294) Obudowa rozszerzenia typu tower PCI-X o wysokości 1,8 m (numer części 5296) Szuflada rozszerzeń PCI (numer części 5790) W przypadku serwerów Power 595 z włączoną funkcją On/Off CoD należy ponownie zamówić funkcje włączenia funkcji On/Off CoD (numery części 7971 i 7954) podczas składania zamówień modernizacji MES dla nowego serwera Power 795 w celu zachowania aktywnej funkcji On/Off CoD. Funkcje włączenia funkcji On/Off CoD Pr

10 należy usunąć z pliku konfiguracyjnego przed rozpoczęciem zlecenia MES w celu zainicjowania modernizacji modelu. Tymczasowe użycie procesorów lub pamięci dla istniejącego systemu musi zostać opłacone dla firmy IBM przed zainstalowaniem nowego modelu FHB Power 795. Istniejące dni/minuty kredytu należy wykorzystać przed dokonaniem modernizacji, ponieważ nie istnieje struktura produktu w celu konwersji dni procesora lub pamięci ani minut procesora Power 595 na jednostki systemu Power 795. PowerVM Dostępność funkcji PowerVM dla serwera 9119-FHB: Wersje funkcji PowerVM są dostępne jako części sprzętowe (numer części 7943 dla wersji Standard, numer części 8002 dla wersji Enterprise). Klienci wybierają część zapewniającą poziom wirtualizacji odpowiedni dla ich obciążeń. Funkcja mikropartycjonowania umożliwia współużytkowanie pojedynczego rdzenia procesora przez maksymalnie 10 partycji logicznych. Virtual I/O Server (VIOS) to urządzenie oferujące jedną funkcję, które znajduje (TM), się na partycji opartej na procesorach IBM POWER5 POWER6 lub POWER7. Umożliwia ono współużytkowanie fizycznych zasobów we/wy między partycjami klienta (z systemem AIX 5.3 lub nowszym, IBM i 6.1 albo Linux) na serwerze. VIOS zapewnia wirtualne miejsca docelowe SCSI i współużytkowane wirtualne we/ wy adaptera Ethernet (SEA) dla partycji LPAR klienta. Virtual SCSI (VSCSI) umożliwia współużytkowanie fizycznych adapterów pamięci masowej (SCSI i Fibre Channel) oraz urządzeń pamięci masowej (dysków i napędów optycznych) między partycjami logicznymi. Dzięki sieci wirtualnej współużytkowany adapter Ethernet umożliwia łączność między wewnętrznymi i zewnętrznymi wirtualnymi sieciami LAN (VLAN). Wirtualna sieć Ethernet zapewnia szybkie połączenia między partycjami. Funkcja PowerVM Lx86 umożliwia uruchamianie większości aplikacji Linux x86, ale nie umożliwia uruchamiania aplikacji, które: Uzyskują bezpośredni dostęp do urządzeń sprzętowych (takich jak karty graficzne 3D). Wymagają dostępu do niestandardowego modułu jądra lub wykorzystują moduły jądra, które nie są udostępniane przez dystrybucję systemu operacyjnego Linux. Nie używają tylko architektury zestawu instrukcji Intel IA-32 zdefiniowanego w Podręczniku programistów oprogramowania dla architektury Intel obejmującego następujące dokumenty: Podstawowa architektura (243190), Podręcznik referencyjny zestawu instrukcji (243191) i Podręcznik programowania systemu (243192), datowane na 1997 r. Nie działają poprawnie w systemie Red Hat Enterprise Linux 4 od wersji 4.3, w systemie Novell SUSE Linux Enterprise Server (SLES) 9 z aktualizacją SP3 lub nowszą albo w systemie Novell SLES 10. Używają trybu rzeczywistego lub instrukcji 16-bitowych. Stanowią narzędzi do administracji lub konfiguracji systemu, które są specyficzne dla systemu Linux x86. Pełną listę kwalifikacji można znaleźć na stronie qual.html Funkcja Live Partition Mobility, dostępna tylko w ramach funkcji PowerVM Enterprise Edition, umożliwia przenoszenie uruchomionych partycji LPAR AIX lub Linux między serwerami fizycznymi bez żadnych przestojów, jeśli oba serwery korzystają z procesorów POWER6 lub POWER7. Umożliwia to ocenę obciążenia systemu przed wykonaniem zaplanowanej konserwacji, przenoszenie obciążeń między pulą różnych zasobów fizycznych w miarę zmiany potrzeb firmy, a także przenoszenie obciążeń z nie w pełni wykorzystywanych komputerów, tak aby możliwe było ich wyłączenie w celu obniżenia kosztów energii i chłodzenia. 10

11 Funkcja Active Memory Sharing umożliwia dynamiczne przenoszenie pamięci między działającymi partycjami w celu optymalnego wykorzystania zasobów. Wersje funkcji PowerVM: PowerVM Standard Edition (numer części 7943) obsługuje do 10 partycji na rdzeń, VIOS, PowerVM Lx86 oraz wiele współużytkowanych pul procesorów. PowerVM Enterprise Edition (numer części 8002) dodaje obsługę funkcji Live Partition Mobility i Active Memory Sharing. Inne technologie PowerVM: Workload Partitions (WPAR): zapewnia izolowane instancje w ramach pojedynczego obrazu systemu AIX 6.1 lub nowszego. Live Application Mobility (dostępna z narzędziem WPAR Manager): umożliwia przenoszenie uruchomionych aplikacji AIX między serwerami. System Planning Tool: upraszcza proces planowania i wdrażania partycji LPAR i wirtualnych we/wy systemów Power Systems. Sterowanie systemem Każdy serwer 795 musi być podłączony do modułu HMC w celu obsługi funkcji sterowania systemem, LPAR, Capacity Upgrade on Demand i usług. Moduł HMC może obsługiwać wiele serwerów POWER6. W razie potrzeby każdy serwer 795 można podłączyć do dwóch modułów HMC w celu zapewnienia nadmiarowości. Serwer 795 jest podłączany do modułu HMC za pośrednictwem połączeń Ethernet do przedniego i tylnego koncentratora BPH (Bulk Power Hub) w podzespole zasilania masowego CEC. 11

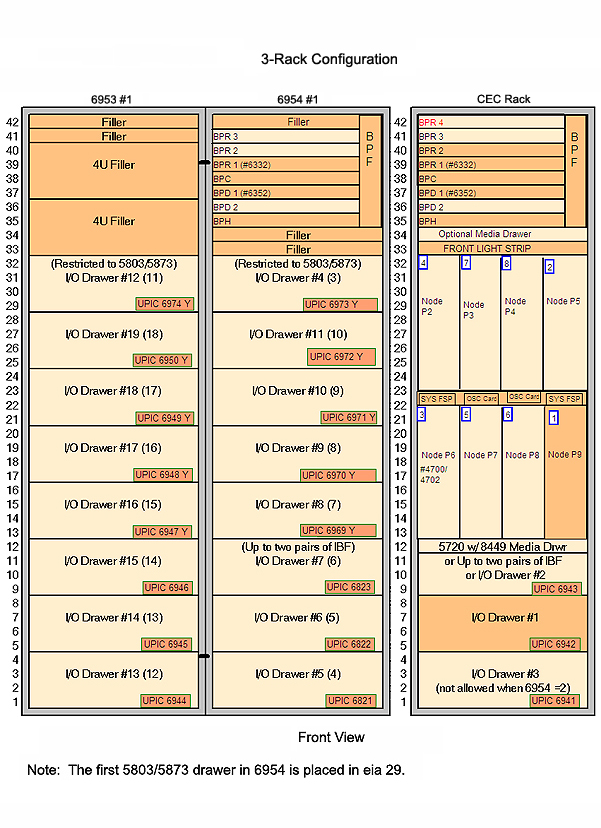

12 12

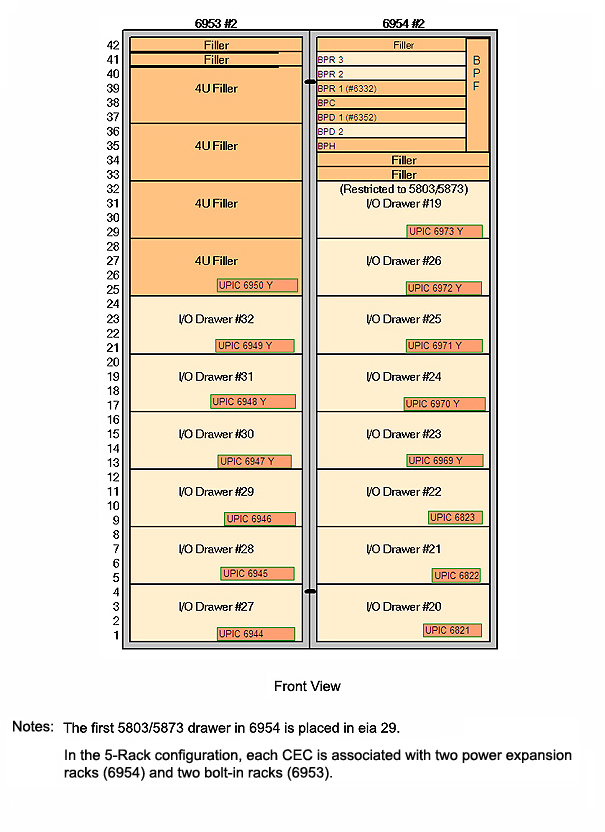

13 13

14 Adaptery Większość adapterów PCI, PCI-X i PCIe dla systemu 795 umożliwia podłączanie podczas pracy. Nie należy podłączać podczas pracy adapterów PCI, które obsługują urządzenie rozruchowe lub konsolę systemową. Następujące adaptery nie umożliwiają podłączania podczas pracy: Karta graficzna POWER GXT145 PCI Express Graphics Accelerator (numer części 5748) Karta graficzna POWER GXT135P Graphics Accelerator z obsługą sygnału cyfrowego (numer części 2849, obsługiwana) 2-portowy, wieloprotokołowy adapter PCI (numer części 2962, obsługiwany) Maksymalna liczba określonych adapterów PCI, PCI-X lub PCIe, która jest dozwolona dla serwera Power 795, może być mniejsza niż dozwolona liczba na szufladę we/wy pomnożona przez maksymalną liczbę szuflad we/wy. 14

15 Obliczenia biznesowe na żądanie" Funkcja CoD dla procesorów Funkcja CoD dla procesorów jest dostępna dla serwerów Power 795. Funkcja CoD dla procesorów umożliwia zainstalowanie nieaktywnych procesorów w serwerze 795 i ich trwałe uaktywnienie przez klienta zgodnie z potrzebami. System Power 795 oferuje dwa różne zestawy procesorów o numerach części 4700 i Część 4700 stanowi 32-rdzeniowy zestaw procesorów CoD, natomiast część 4702 to 24-rdzeniowy zestaw. Każdy zestaw procesorów ma początkowo aktywne zero rdzeni, które można trwale uaktywnić przy użyciu funkcji aktywacji CoD o numerach części 4714, 4718, 4713 i #4717. Trwałe aktywacje pojedynczego rdzenia dla części 4700 są wykonywane przy użyciu części o numerze 4713, natomiast aktywacje 64 rdzeni odbywają się przy użyciu części o numerze Trwałe aktywacje pojedynczego rdzenia dla części 4702 są wykonywane przy użyciu części o numerze 4714, natomiast aktywacje 64 rdzeni odbywają się przy użyciu części o numerze Minimalna liczba trwale uaktywnionych procesorów w systemie jest oparta na liczbie zainstalowanych zestawów procesorów. W systemie musi być uaktywnionych co najmniej 25% dostępnych rdzeni procesora. Poniżej przedstawiono minimalną liczbę uaktywnionych rdzeni procesorów systemu z użyciem części 4713 (aktywacja 1 rdzenia) lub 4717 (aktywacje 64 rdzeni) w przypadku korzystania z zestawu procesorów 0/32 rdzenie (numer części 4700): Jeden zainstalowany zestaw procesorów wymaga co najmniej 8 stale Dwa zainstalowane zestawy procesorów wymagają co najmniej 16 stale Trzy zainstalowane zestawy procesorów wymagają co najmniej 24 stale Cztery zainstalowane zestawy procesorów wymagają co najmniej 32 stale Pięć zainstalowanych zestawów procesorów wymaga co najmniej 40 stale Sześć zainstalowanych zestawów procesorów wymaga co najmniej 48 stale Siedem zainstalowanych zestawów procesorów wymaga co najmniej 56 stale Osiem zainstalowanych zestawów procesorów wymaga co najmniej 64 stale Poniżej przedstawiono minimalną liczbę uaktywnionych rdzeni procesorów systemu z użyciem części 4714 (aktywacja 1 rdzenia) w przypadku korzystania z zestawu procesorów 0/24 rdzenie (numer części 4702): Jeden zainstalowany zestaw procesorów wymaga co najmniej 6 stale Dwa zainstalowane zestawy procesorów wymagają co najmniej 12 stale Trzy zainstalowane zestawy procesorów wymagają co najmniej 18 stale Cztery zainstalowane zestawy procesorów wymagają co najmniej 24 stale Pięć zainstalowanych zestawów procesorów wymaga co najmniej 30 stale Sześć zainstalowanych zestawów procesorów wymaga co najmniej 36 stale Siedem zainstalowanych zestawów procesorów wymaga co najmniej 42 stale Osiem zainstalowanych zestawów procesorów wymaga co najmniej 48 stale 15

16 Dodatkowe rdzenie procesora CoD można uaktywnić pojedynczo, zamawiając odpowiedni numer części aktywacji. Jeśli konieczne jest jednoczesne uaktywnienie więcej niż jednego procesora, część aktywacji można zamówić wielokrotnie lub dokonać zamówienia aktywacji 64 rdzeni, korzystając z numeru części 4713 dla zestawu procesorów 4700 i z numeru części 4718 dla zestawu procesorów Po otrzymaniu zamówienia na aktywację procesorów CoD firma IBM udostępni 32-znakowy zaszyfrowany klucz. Klucz ten należy wprowadzić do systemu, aby uaktywnić żądaną liczbę dodatkowych procesorów. Procesory CoD, które nie zostały uaktywnione, są dostępne dla serwera 795 w celu dynamicznej zamiany procesorów podczas korzystania z obsługiwanej wersji systemu operacyjnego AIX. Kiedy serwer wykryje grożącą awarię aktywnego procesora, podejmie próbę aktywacji jednego z nieużywanych procesorów CoD i dodania go do konfiguracji systemu. Umożliwia to zachowanie pełnej mocy przetwarzania serwera do momentu zaplanowania naprawy. Funkcja On/Off CoD Funkcja On/Off CoD umożliwia tymczasowe włączenie procesorów lub pamięci zgodnie z potrzebami w okresach wynoszących jedną dobę. Opłaty są oparte na raportach użycia, które są gromadzone co miesiąc. Procesory i pamięć mogą być włączane i wyłączane nieograniczoną liczbę razy, kiedy wymagane są dodatkowe zasoby przetwarzania. Ta oferta zapewnia administratorowi systemu interfejs kontrolera HMC w celu zarządzania włączaniem i wyłączaniem zasobów. Monitor znajdujący się na serwerze rejestruje aktywność użycia. Dane dotyczące użycia należy wysyłać do firmy IBM co miesiąc. Następnie generowany jest rachunek na podstawie łącznej ilości wykorzystanych zasobów procesorów i pamięci w jednostkach odpowiadających dniom użycia procesora i pamięci (1 GB). Przed użyciem tymczasowej wydajności serwera należy aktywować serwer. W tym celu należy zamówić funkcję włączenia (tylko MES) i podpisać wymagane umowy. Jeśli serwer Power 795 używa systemu operacyjnego IBM i oprócz innego systemu AIX lub Linux, należy poinformować zespół ds. sprzedaży przygotowujący rozliczenie, który system operacyjny będzie tymczasowo korzystał z funkcji procesora On/Off CoD, tak aby rozliczana była odpowiednia funkcja. Następujące numery części służą do zamawiania kodów włączania i obsługi opłat rozliczeniowych dla systemu Power 795: FHB On/Off CoD FHB 5600 AIX/Linux Tylko IBM i On/Off CoD FHB On/Off CoD Pamięć FHB 4700 Pamięć Pamięć 5601 On/Off CoD On/Off CoD Procesor 7971 Włączenie Model rozliczeniowy 7377 FHB 5602 Wersja próbna funkcja CoD (Trial CoD) Trial CoD to funkcja dostarczana ze wszystkimi serwerami Power System, które obsługują zasoby CUoD. Te serwery z procesorami lub pamięcią CUoD w stanie gotowości umożliwiają jednorazową, bezpłatną aktywację przez maksymalny okres 30 kolejnych dni. To ulepszenie umożliwia wykonanie testów wydajności zasobów CUoD lub uzyskanie natychmiastowego dostępu do zasobów w stanie gotowości podczas oczekiwania na realizację zakupu trwałej aktywacji. Funkcja Trial CoD stanowi usługę dodatkową oferowaną przez firmę IBM. Choć firma IBM zamierza kontynuować jej oferowanie w najbliższej dającej się przewidzieć przyszłości, zastrzega sobie prawo do wycofania usługi Trial CoD w dowolnym momencie bez wcześniejszego powiadomienia lub z powiadomieniem. Można zażądać wersji próbnej typu Standard lub Exception, odwiedzając stronę Proces On/Off CoD składa się z trzech kroków: włączenie, aktywacja i rozliczenie. 1. Włączenie funkcji On/Off CoD: opis 16 Nr 7973

17 Przed zamówieniem tymczasowej wydajności dla serwera należy włączyć ją dla funkcji On/Off CoD. W tym celu należy zamówić funkcję włączenia (tylko MES) i podpisać wymagane umowy. Firma IBM wygeneruje kod włączenia, prześle go pocztą i opublikuje w Internecie, aby umożliwić jego pobranie i wprowadzenie na serwerze. Kod włączenia procesora umożliwia zamówienie do 360 dni procesora tymczasowej wydajności. Po osiągnięciu limitu 360 dni wykorzystania procesora należy złożyć zamówienie na kolejny kod włączenia procesora, aby umożliwić ponowne zamówienie 360 dni. Kod włączenia pamięci umożliwia zamówienie do 999 dni tymczasowej mocy obliczeniowej pamięci. Po osiągnięciu limitu 999 dni pamięci należy złożyć zamówienie na kolejny kod włączenia pamięci, aby zresetować liczbę dostępnych dni na 999. Włączenie funkcji On/Off CoD: krok po kroku Wymóg wstępny 1: kanał sprzedaży (partner handlowy IBM) musi podpisać jedną z następujących umów (odpowiednio do potrzeb): Umowa z partnerem biznesowym IBM, załącznik dystrybutora dla funkcji On/Off Capacity On Demand Umowa z partnerem biznesowym IBM dla dostawców rozwiązań załącznik dla funkcji On/Off CoD Umowa z partnerem biznesowym IBM załącznik dla funkcji On/Off CoD Wymóg wstępny 2: kanał sprzedaży (Partner handlowy IBM lub dział IBM Direct) musi dokonać rejestracji w następującej witrynie internetowej a. Krok 1: Klient inicjuje prośbę o skorzystanie z oferty On/Off CoD, wnioskując w kanale sprzedaży o włączenie na komputerze funkcji użytkowania tymczasowej mocy obliczeniowej. b. Krok 2: Klient wypełnia i podpisuj poniższe umowy. Kanał sprzedaży ma obowiązek przekazania podpisanej umowy do odpowiedniej organizacji CSO i wysłania jej kopii faksem do firmy IBM pod numer Wymagane: Umowa z klientem IBM, załącznik dla funkcji On/Off Capacity On Demand; suplement IBM dla funkcji On/Off Capacity On Demand -- Opcjonalnie: Dodatek IBM dla alternatywnego raportowania funkcji On/Off Capacity On Demand c. Krok 3: Kanał sprzedaży składa zamówienie na elementy włączenia procesora lub pamięci. d. Krok 4: Kanał sprzedaży aktualizuje dane rejestracyjne w witrynie internetowej (zobacz warunek wstępny 2) przy użyciu informacji o komputerze klienta, na którym jest włączana funkcja użytkowania tymczasowej mocy obliczeniowej. Note: Zamówienie włączenia funkcji nie zostanie wykonane do momentu ukończenia tego kroku. e. Krok 5: Firma IBM generuje kod włączenia i wysyła go pocztą lub zamieszcza w Internecie. f. Krok 6: Klient odbiera kod włączenia i stosuje go na serwerze. 2. Żądania aktywacji funkcji CoD: opis Gdy potrzebna będzie tymczasowa moc obliczeniowa On/Off CoD, wystarczy skorzystać z menu On/Off CoD w konsoli HMC i określić liczbę nieaktywnych procesorów lub gigabajtów pamięci, które mają zostać tymczasowo aktywowane na pewną liczbę dni. Klient zostanie obciążony za żądaną liczbę dni, niezależnie od tego, czy wydajność zostanie przypisana do partycji lub pozostawiona we współużytkowanej puli procesorów. Po upływie okresu tymczasowego (liczby żądanych dni) należy upewnić się, że tymczasowo aktywowana wydajność jest dostępna w celu odzyskania przez serwer (nie jest przypisana do partycji), gdyż w przeciwnym razie nastąpi obciążanie za niezwróconą liczbę dni procesora (zgodnie z podpisaną umową). Żądania aktywacji funkcji On/Off CoD: krok po kroku 17

18 Gdy potrzebna będzie tymczasowa moc obliczeniowa, należy skorzystać z menu On/Off CoD w konsoli HMC i określić liczbę nieaktywnych procesorów lub gigabajtów pamięci, które mają zostać tymczasowo aktywowane na pewną liczbę dni. Użytkownik musi przypisać tymczasową wydajność do partycji (niezależnie od tego, czy system jest skonfigurowany dla funkcji LPAR), aby rozpocząć korzystanie z wydajności tymczasowej. 3. Rozliczanie funkcji On/Off CoD: opis Umowa podpisywana przez klienta przed otrzymaniem kodu włączenia wymaga od użytkownika funkcji On/Off CoD przekazywania danych rozliczeniowych co najmniej raz w miesiącu (niezależnie od faktycznej aktywności). Dane te służą do określenia właściwej kwoty do zafakturowania na koniec każdego okresu rozliczeniowego (kwartału kalendarzowego). Niedostarczenie danych rozliczeniowych dotyczących wykorzystania tymczasowej wydajności procesora lub pamięci w kwartale rozliczeniowym spowoduje przyjęcie wartości domyślnej odpowiadającej 90 dniom procesora dla tymczasowej wydajności. Kanał sprzedaży będzie powiadamiany o zgłaszanych przez klienta wnioskach o tymczasową moc obliczeniową. Dlatego kanał sprzedaży musi zamówić pewną liczbę elementów rozliczeń (jeden element na każdy zgłoszony i podlegający rozliczeniom dzień wykorzystania procesora i pamięci). Rozliczanie funkcji On/Off CoD: krok po kroku a. Klient musi raportować dane rozliczeniowe (żądane i niezwrócone dni procesora i pamięci) przynajmniej raz w miesiącu w sposób elektroniczny lub faksem (wymaganie wyrażone w podpisanej umowie). b. Na koniec każdego okresu rozliczeniowego (kwartał kalendarzowy) firma IBM analizuje zgłoszone dane w postaci zbiorczej i przekazuje kanałowi sprzedaży stosowne informacje rozliczeniowe. c. Kanał sprzedaży składa zamówienie na odpowiednią liczbę elementów rozliczeń (wymagane jest zamówienie jednego elementu rozliczenia procesora za każdy dzień wykorzystania procesora lub jednego elementu rozliczenia pamięci za każdy dzień wykorzystania pamięci). d. Firma IBM prześle powiadomienie o rozliczeniu (powiadomi klienta o działaniach rozliczeniach) na adres pocztowy znajdujący się na zamówieniu jako część procesu realizacji. e. Klient dokonuje płatności na rzecz kanału sprzedaży, a kanał sprzedaży na rzecz firmy IBM z tytułu realizacji elementów rozliczeń. Funkcja Utility CoD Rejestrowanie i raportowanie użycia dla funkcji Utility CoD odbywa się przy użyciu publicznego serwisu WWW, a płatność jest oparta na zgłoszonym użyciu. Funkcja Utility CoD wymaga, aby na serwerze 9119-FHB był aktywny moduł PowerVM Standard Edition (numer części 7943) lub moduł PowerVM Enterprise Edition (numer części 8002). Aby uzyskać więcej informacji na temat rejestracji, włączania i użycia funkcji Utility CoD, należy odwiedzić stronę Funkcja Utility CoD automatycznie zapewnia tymczasową wydajność procesora w ramach współużytkowanej puli procesorów. Utility CoD umożliwia umieszczenie pewnej liczby nieaktywnych procesorów we współużytkowanej puli procesorów serwera, która następnie jest udostępniana menedżerowi zasobów puli. Kiedy serwer stwierdzi, że połączone wykorzystanie procesorów we współużytkowanej puli przekracza 100% poziomu podstawowych procesorów (zakupionych/aktywnych) przypisanych do nieograniczonych partycji, następuje wykorzystanie minuty procesora funkcji Utility CoD, a ten poziom wydajności staje się dostępny przez następną minutę użycia. W przypadku, gdy obciążenie wymaga wyższego poziomu wydajności, system automatycznie zezwoli na użycie dodatkowych procesorów funkcji Utility CoD. System automatycznie i stale 18

19 monitoruje i obciąża za wymaganą wydajność powyżej poziomu podstawowego (stałego). Narzędzie Rozliczanie Model procesora Nr części Utility CoD Opis funkcji FHB minut wykorzystania procesora dla części 4700 (0/32 rdzeni) FHB minut Oferta rozwiązania Capacity Backup dla odzyskiwania sprawności po awarii (AIX/Linux/IBM i) Dostępność rozwiązania POWER 795 Capacity Backup dla odzyskiwania sprawności po awarii Rozwiązanie IBM Power 795 Capacity Backup (CBU) dla odzyskiwania sprawności po awarii oferuje za przystępną cenę komputer z dwoma funkcjami CBU o numerze części 7560 lub 7562, który znajduje się poza lokalizacją klienta. Komputer ten służy do odzyskiwania sprawności po awarii. Oferty Power 795 CBU zapewniają elastyczne możliwości wyboru aktywnych i oczekujących procesorów w czterech konfiguracjach z użyciem odpowiedników dwóch standardowych zestawów procesorów systemu Power 795 o numerze części 4700 lub Funkcja CBU o numerze części 7560 oferuje maksymalnie cztery różne konfiguracje oczekujące z użyciem zestawu procesorów 0/32 rdzeni, który stanowi odpowiednik zestawu procesorów Każda konfiguracja 7560 udostępnia wiele jednostek 1800 kredytów rozliczeniowych funkcji On/Off CoD. Wszystkie oferty CBU obejmują stałą liczbę trwale uaktywnionych procesorów. Oferta CBU o numerze 7560 zapewnia 4/64, 8/128, 12/192 lub 16/256 trwale Note: Wartość ta różni się od minimalnej aktywacji 25% rdzeni, która jest wymagana w przypadku zamówień standardowego zestawu procesorów Funkcja CBU o numerze części 7562 oferuje maksymalnie konfiguracje oczekujące z użyciem zestawu procesorów 0/24 rdzeni, który stanowi odpowiednik zestawu procesorów Każda konfiguracja 7562 udostępnia wiele jednostek 1360 kredytów rozliczeniowych funkcji On/Off CoD. Oferta CBU o numerze 7562 zapewnia 3/48, 6/96, 9/144 lub 12/192 trwale Note: Wartość ta różni się od minimalnej aktywacji 25% rdzeni, która jest wymagana w przypadku zamówień standardowego zestawu procesorów Aktywacje funkcji CoD dla serwerów Power 795 CBU wymagają funkcji włączenia funkcji On/Off CoD, która została omówiona w punkcie Włączanie funkcji On/Off CoD w sekcji poświęconej funkcji On/Off CoD. Kod włączenia funkcji On/Off CoD nie jest dostarczany z serwerem CBU, ponieważ przed przetworzeniem zamówienia MES dla funkcji włączenia funkcji On/Off CoD o numerze części 7971 wymagane jest podpisanie umów z klienta i rejestracja w kanale sprzedaży. Liczba dni użycia funkcji On/Off CoD, która jest zapewniana wraz z serwerem CBU, zostanie odzwierciedlona jako kredyty w kwartalnym raporcie użycia i rozliczania funkcji On/Off CoD, który jest dystrybuowany do kanału sprzedaży rejestrującego system CBU dla funkcji On/ Off CoD. Liczba bezpłatnych dni procesora, która jest udostępniana wraz z numerami części 7560 i 7562, jest dostępna do użytku w przypadku awarii, innych sytuacji przełączenia awaryjnego lub do testowania funkcji przełączania awaryjnego, ale może zostać wykorzystana w dowolny sposób przez klienta. Jednak po wyczerpaniu liczby bezpłatnych dni procesora, która jest udostępniana z systemem CBU, można zakupić dodatkowe, tymczasowe dni procesora CBU na tych samych warunkach, które były dostępne podczas zamawiania funkcji rozliczania procesorów dla funkcji procesora o numerze części 4700 lub Tymczasowa pamięć On/Off (dni gigabajtów) nie jest udostępniana w ramach funkcji CBU o numerach części 7560 i Pamięć On/Off można włączyć dla serwera CBU, zamawiając funkcje Włączenie pamięci On/Off o numerze części Nie można dokonać trwałej aktywacji oczekujących procesorów w ramach funkcji 7560 i Po wyczerpaniu liczby kredytów rozliczeniowych funkcji On/Off CoD, która została udostępniona w ramach oferty CBU, można dokonać zakupu dodatkowych dni użycia funkcji On/Off CoD po zwykłych cenach rozliczeniowych 19

20 funkcji On/Off CoD. Regularne korzystanie z oczekujących procesorów poza sytuacją awaryjną może być kosztowne. Więcej informacji na temat użycia funkcji CoD znajduje się na stronie Oferta funkcji Capacity BackUp dla systemu IBM i (dotyczy tylko systemu IBM i) Oznaczenie Capacity BackUp (CBU) serwera Power 795 umożliwia spełnienie wymagań drugiego systemu w celu użycia na potrzeby tworzenia kopii zapasowych, wysokiej dostępności i odzyskiwania systemu po awarii. Umożliwia ona tymczasowe przeniesienie przypisań licencyjnych procesorów IBM i oraz przypisań typu 5250 Enterprise Enablement z serwera podstawowego na system z oznaczeniem CBU. Tymczasowe przeniesienie tych zasobów zamiast ich zakupu w odniesieniu do systemu dodatkowego może dać znaczące oszczędności finansowe. Aktywacji procesorów nie można przenosić. Funkcja CBU (numer części 4896) jest dostępna tylko jako część zakupu nowego serwera lub podczas modernizacji MES z istniejącego systemu do systemu 9119-FHB. Przed zastosowaniem funkcji oznaczenia CBU do nowego serwera należy spełnić określone wymagania systemowe, zarejestrować system i uzyskać zezwolenie. Funkcja CBU dla systemu IBM i o numerze części 4896 może być użyta z dowolnym zestawem procesorów systemu Power 795, włącznie z zestawami procesorów CBU dla odzyskiwania sprawności po awarii. Jednak tymczasowe przeniesienie licencji systemu IBM i oraz przypisań typu 5250 odbywa się na trwale uaktywnione procesory. Zestawy procesorów CBU dla odzyskiwania sprawności po awarii o numerach części 7560 i 7562 mają relatywnie małą liczbę trwale uaktywnionych procesorów, co obniża przydatność funkcji CBU dla systemu IBM i w tej sytuacji. Standardowe warunki i postanowienia mające zastosowanie do systemu IBM i nie pozwalają na stałe ani tymczasowe przenoszenie przypisań licencyjnych procesorów IBM i lub przypisań typu 5250 OLTP (Enterprise Enablement). Przypisania te pozostają przy urządzeniu, z którym je zamówiono. Podczas rejestrowania powiązania między systemem podstawowym a zamawianym systemem z oznaczeniem CBU wymagane jest wyrażenie zgody na związanie się określonymi warunkami i postanowieniami w zakresie tymczasowego przeniesienia przypisań. Po zatwierdzeniu i zainstalowaniu systemu z oznaczeniem CBU można tymczasowo przenieść opcjonalne przypisania licencyjne procesorów IBM i oraz przypisania typu 5250 Enterprise Enablement z systemu podstawowego na system z oznaczeniem CBU, jeśli system podstawowy nie będzie działać lub jego procesory staną się nieaktywne. Dzięki temu system CBU będzie lepiej obsługiwać przełączanie awaryjne i przełączanie ról w pełnym zakresie scenariuszy testowych, odzyskiwania systemu po awarii i wysokiej dostępności. Tymczasowe przeniesienie przypisań oznacza przeniesienie własności stanowiącej przypisanie z systemu podstawowego na system z oznaczeniem CBU. Przypisanie może pozostać użytkowane w systemie CBU tak długo, jak zarejestrowany system podstawowy i systemu CBU będą wdrażane w celu uzyskania wysokiej dostępności lub działania w ramach odzyskiwania po awarii. Systemem głównym dla serwera Power 795 jest system: 795 (9119-FHB) 780 (9179 MHB) 595 (9119-FHA) 595 ( ) Systemy te mają licencje na oprogramowanie IBM i z warstwą oprogramowania IBM i P50 lub wyższą. Urządzenie podstawowe musi znajdować się w tym samym przedsiębiorstwie co system z oznaczeniem CBU. 20
