Egzamin Konstrukcje budowlane 2 rok AiU studia stacjonarne, sem 3 rok.ak. 2014/2015

Transkrypt

1 Egzamin Konstrukcje budowlane 2 rok AiU studia stacjonarne, sem 3 rok.ak. 2014/2015 Termin 0 pisemny [10 pytań szczegółowych z zakresu A do G] 1) można korzystać wyłącznie z własnoręcznych notatek, 2) ściśle określony i czas na odpowiedź (po 5 min), 3)Odpowiedzi off-topic są punktowane ujemnie, 4) korzystanie z nieodozwolonych materiałów, ściąganie lub odpowiedzi na nie swoje pytania (rząd bez ostrzeżenia kończą egzamin Termin 1 i 2 ustny [ 2 pytania wylosowane z zakresu A do G 1 zadanie z zakresy F ] 1) odpowiedź ustna odwrotna bez możliwości korzystania z notatek i innych materiałów

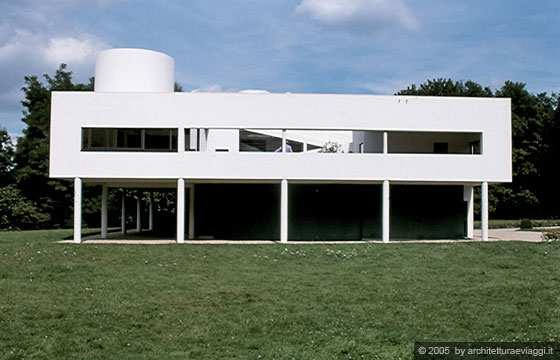

2 Zakres pytań egzaminacyjnych A Konstrukcja a architektura 1. Wymień elementy triady architektonicznej 2. Wymień trzech Architektów-konstruktorów i obszar ich dzieł 3. Podaj krótką definicję konstrukcji 4. Wymień dwa obszary, w których konstrukcja współistnieje z architekturą 5. Wymień dwie grupy obiektów, w konstrukcja stanowi podstawową treść utworu architektonicznego 6. W obiekcie/tach na fot. konstrukcja ma: małe(m) / duże (D) / zwykłe(z) znaczenie architektoniczne (oznacz M lub D lub Z [Uwaga fotografie są tylko przykładowe]

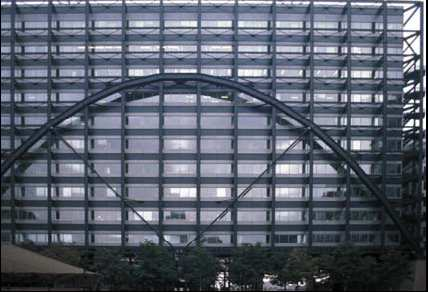

3 7. Jaką rolę pełni konstrukcja w obiekcie wymień kilka znaczeń 8. Co to są elementy niekonstrukcyjne? 9. Jaki przeważający typ konstrukcji reprezentują poniższe obiekty? (każdy odrębnie) [Uwaga fotografie są tylko przykładowe] 10. Wymień 5 architektonicznych form konstrukcyjnych 11. Co to jest powłoka konstrukcyjna? 12. Co to jest konstrukcja membranowe? 13. Co to jest konstrukcja cięgnowe? 14. Co to jest konstrukcja kopułowa? 15. Co to jest konstrukcja łukowa? 16. Co to jest konstrukcja ramowa? 17. Co to są konstrukcje płytowo-tarczowe? 18. Co to jest konstrukcja pneumatyczna? 19. Na fotografiach pokazano harmonijną (H) czy kontrastową (K) formę architektoniczno-konstrukcyjną (oznacz H lub K) [Uwaga fotografie są tylko przykładowe]

4 B Ogólne zasady projektowania konstrukcji. Ustrój konstrukcyjny 20. Co to jest zrównoważony rozwój i jakie aspekty uwzględnia? 21. Co to jest projektowanie zrównoważone? 22. Na jaki rodzaj konstrukcji zużywa się najwięcej energii? 23. Co to jest element konstrukcyjny? najmniej wstępnym etapie życia obiektu? 24. Wymień trzy formacje bezpieczeństwa konstrukcji? 25. Wymień poziomy podejścia probabilistycznego do projektowania konstrukcji? 26. Wymień założenia projektowania na okres użytkowania? 27. Wymień główne grupy norm w systemie Eurokodów konstrukcyjnych? 28. Co to znaczy, ze Eurokody są dokumentami odniesienia? 29. Co to jest model obliczeniowy? 30. Co to jest nośność konstrukcji? 31. Co to jest użytkowalność konstrukcji? 32. Co to jest trwałość konstrukcji? 33. Co to jest ustrój konstrukcyjny? 34. Wymień cztery rodzaje stateczności ogólnej konstrukcji 35. Naszkicuj schemat wyparcia hydrostatycznego 36. Wymień trzy rodzaje stateczności lokalnej konstrukcji 37. Jakie wymagania powinna spełnić konstrukcja? 38. Jaki środki należy przedsięwziąć, by zapewnić niezawodność konstrukcji? 39. Podaj orientacyjne projektowe okresy użytkowania najważniejszych rodzajów obiektu i elementów. 40. W jaki sposób należy określić projektowy okres użytkowania? Podaj trzy składniki. 41. Miarą niezawodności konstrukcji jest współczynnik b. Od czego zależy jego wartość? 42. Z czym związany jest podstawowy problem niezawodności konstrukcji żelbetowych?

5 43. W Eurokodzie 0 podano standard podstaw projektowania. Jakich zagadnień dotyczących obciążeń konstrukcji dotyczy? 44. Który Eurokod i czego dotyczący jest szczególnie istotny dla Architekta? 45. Wymień 3 grupy danych, które Architekt podaje w swoim projekcie jako wytyczne dla konstruktora 46. Co obejmują obciążenia użytkowe budynków? 47. Jakie są kategorie użytkowania powierzchni stropów w budynkach? 48. Podaj przykłady powierzchni budynków kategorii C (lub A lub B lub D) 49. Jakie mamy kategorie składowania i użytkowania przemysłowego? 50. Podaj orientacyjne przedziały obciążenia użytkowego powierzchni kategorii A 51. Jaki jest sposób użytkowania powierzchni ruchu kategorii F? 52. W jakim przypadku Architekt zobowiązany jest podać konstruktorowi wartości obciążeń użytkowych 53. Wymień i nazwij główne kategorie dachów. 53. Podaj 3. czynniki podziału ustrojów konstrukcyjnych 54. Wymień 4.ry rodzaje ustrojów konstrukcyjnych w zależności od składowych elementów konstrukcyjnych. 55. Wymień 3. rodzaje ustrojów konstrukcyjnych w zależności od schematu statycznego. 56. Wymień dwa rodzaje konstrukcji zespolonych 57. Jakie elementy idealizuje się w schemacie statycznym ustroju konstrukcyjnego? 58. Jaki jest warunek konieczny i wystarczający geometrycznej niezmienności ustroju? 59. Narysuj 1. przykład ramy niestatecznej i jeden statecznej. 60. Naszkicuj ustrój i z znaczonymi stężeniami poziomymi i pionowymi. 61. Z jakich powodów konieczne są dylatacje w konstrukcji. Wymień 3. czynniki. 62. Naszkicuj dwa przykłady dylatacji w murach nośnych.

6 63. Podaj 3. grupy konstrukcji żelbetowych, w których stosuje się odmienne odległości między dylatacjami. 64. Podaj orientacyjne odległości między dylatacjami w żelbetowych ogrzewanych budynkach wielokondygnacyjnych. C Projektowanie koncepcyjne konstrukcji przez Architekta 65. Wymień 4.ry elementy konstrukcyjne powtarzające się w rozmaitych układach. 66. Wymień 4. podstawowe materiały według których grupuje się elementy konstrukcyjne 67. Wymień główne elementy konstrukcyjne grupowane ze względu na proporcje wymiarów 68. Co to jest konstrukcja szkieletowa? 69. Co to jest konstrukcja ścianowa? 70. Naszkicuj ścianowy układ poprzeczny (lub podłużny lub mieszany lub krzyżowy ) 71. W jaki sposób zapewnia się sztywność przestrzenną budynków ścianowych? 72. Naszkicuj ustrój z układem zapewniającym sztywność przestrzenną w postaci rdzenia (lub elementów obwodowych lub ram) 73. Naszkicuj 3. sposoby posadowień bezpośrednich 74. Na jakich etapach projektowania architektonicznego należy wykonać badania gruntu? 75. Jak gęsto i jakiej głębokości otwory/sondowania badawcze gruntu należy wykonywać na etapie wstępnym ( lub projektowym)? 76. Wypisz warunek projektowania wstępnego (koncepcyjnego) posadowienia budynku przez Architekta 77. Naszkicuj 2. rodzaje posadowień głębokich. 78. Wymień i scharakteryzuj kilkoma wyrazami rodzaje warunków gruntowych 79. Wymień i scharakteryzuj kilkoma wyrazami kategorie geotechniczne 80. W jakim przypadku dokumentacja geotechniczna jest wystarczająca dla projektanta?

7 81. W jakim przypadku należy wykonać dokumentację geologiczno-inżynierską? 82. Podaj typowe rozpiętości elementów żelbetowych: płyt ( lub belek-podciągów, lub, łupin, lub łuków, lub, powłok dachowych) 83. Podaj typowe rozpiętości elementów drewnianych: prętów (lub belek lub dźwigarów, lub belek klejonych lub kratownic) 84. Podaj typowe rozpiętości elementów stalowych: blachy dachowe (lub belki lub blachownice lub kratownice) 85. Jaki jest podział typowych elementów w zależności od rozpiętości? 86. Jaki jest decydujący warunek doboru wstępnego wymiarów (grubości) elementu i dlaczego istotny jest współczynnik H/L? 87. Podaj i zilustruj typowy wskaźnik H/L płyt stropowych, ścian. 88. Podaj i zilustruj wysokości 3. wybranych stropów prefabrykowanych. 89. Podaj i zilustruj typowy wskaźnik H/L belek (lub słupów lub kratownic), 90. Podaj typowy wymiary ław i stóp fundamentowych 91. Jakie dane podaje Architekt konstruktorowi w operacie p-poż? D Peter Rice Santiago Calatrava Architekci i Konstruktorzy 92. Jakim dziełem do światowej architektury inżynierii wpisał się Peter Rice? 93. Jakie konstrukcje zastosował Peter Rice w Centrum Pompidou 94. Naszkicuj płatwie zastosowane przez Rice a do podparcia przeszklonej fasady w muzeum technologii La Vieta 95. Wymień 4-ry grupy dzieł Santiago Calatravy 96. Jakie dzieło Santiago Calatravy przedstawia poniższe szkice autora (szkice są przykładowe mogą być inne)

8

9

10 E Konstrukcje murowe, drewniane 97. Fotografia pokazuje jedno z ważniejszych realizacji architektury murowej. Jakie to działo i jakie posiada parametry? (fot mogą być inne) 98. Podaj 3.grupy konstrukcji murowych standardowego, podziału 99. Naszkicuj sklepienie murowe i wskaż 3. jego zasadnicze elementy 100. Naszkicuj łuk ceglany i pokaż jego strzałkę oraz określ jej warto 101. Naszkicuj 3. kształty sklepień murowych 102. Naszkicuj dwa sposoby zabezpieczenia łuku przed rozporem 103. Zilustruj mechanizm niszczenia łuku

11 104. Wymień trzy formy ewolucji form sklepień i naszkicuj jedną z nich 105. Naszkicuj sklepienie nieckowe (lub żagielkowe lub kolebkowe, lub krzyżowe, lub klasztorne)\ 106. Wymień trzy formy ewolucji kopuł i naszkicuj jedną z nich 107. Podaj dwa podstawowe typy konstrukcji murowych i naszkicuj jedną z nich 108. Wymień dwie zasady do zachowania stateczności przestrzennej ścian murowych 109. Naszkicuj złącze ciesielskie na czopy i gniazda (lub na wręby lub na nakładkę) 110 Naszkicuj złącze stalowe konstrukcji drewnianych na kolczatkę (lub na zszywki lub na gwoździe 111. Naszkicuj dwa przekroje belek drewnianych klejonych 112. Naszkicuj detal oparcia belki klejonej na słupie żelbetowym (lub stalowym lub drewnianym) 113. Naszkicuj jedno połączenie belki drewnianej ze stężeniem 114.Naszkicuj jeden schemat belki drewnianej wzmocnionej cięgami 115 Naszkicuj jeden schemat hali drewnianej 116 Naszkicuj przykład konstrukcji drewnianej belkowej ( lub łukowej lub rusztowej lub kratowej lub ramowej,...) 117 Naszkicuj więźbę drewnianą krokwiową (lub krokwiowojętkową lub płatwiową lub płątwiowo-kleszczową) 118. Co to jest i jakie może mieć przekroje krokiew (lub płatew lub murłata lub słup,, lub miecz, lub kleszcz, lub jętka, lub wiatrownica) 119. Jaka część Eurokodów normuje projektowanie konstrukcji drewnianych? F współczesne konstrukcje: stal, żelbet 120 Wymień rodzaje konstrukcji metalowych 121 Podaj trzy, najważniejsze zalety konstrukcji metalowych 122 Podaj dwie wady konstrukcji metalowych 123 Fotografia pokazuje ważne zastosowanie konstrukcji metalowych. Jaki to obiekt (mogą być inne)

12 124 Podaj zalety żeliwa w historycznym kontekście zastąpienia drewna lub na fasady 125 Podaj wady żeliwa w historycznym kontekście zastąpienia go stalą 126 Jaka cecha konstrukcji stalowych jest najważniejsza w kontekście architektonicznym i w jaki sposób jest wykorzystywana 127 Naszkicuj dwa schematy stężeń w konstrukcjach stalowych 128 Podaj sposoby uzyskiwania krzywoliniowych form architektonicznych w konstrukcji stalowej 129 Jakim elementem konstrukcyjnym jest cięgno i w jakim przeważającym układzie występuje 130 Naszkicuj dwa stalowe układy ramowe 131 Naszkicuj po jednej z dwóch rodzajów ram stalowych 132 Naszkicuj jeden detal połączenia śrubowego rygla ze słupem stalowym ( lub słupa ze słupem lub belki z belką)

13 133 Naszkicuj jeden detal oparcia stropu na belce z wykorzystaniem blach fałdowych 134 Określ ewolucję form w wyniku którego powstały stalowe struktury przestrzenne (przekrycia przestrzenne) 135 Naszkicuj węzeł MERO stosowany w strukturach przestrzennych 136 Naszkicuj jeden detal mocowania tafli szklanych do konstrukcji stalowej 137 Naszkicuj detal uszczelnienia mocowania szkła w konstrukcji metalowej 138 Wymień dwa podstawowe rodzaje powłok antykorozyjnych konstrukcji stalowych 139 Co to jest wytrzymałość ogniowa elementów konstrukcyjnych 140 Jak jest oznaczana i mierzona wytrzymałość ogniowa i zwykle ile wynosi 141 Wymień dwa rodzaje zabezpieczeń pożarowych konstrukcji stalowych i jakie wytrzymałości można uzyskać po ich zastosowaniu 142 Jaki tom Eurokodu normuje projektowanie konstrukcji stalowych. Ile zawiera części i orientacyjnie ile stron wytycznych G Kombinacje obciążeń Zadanie rachunkowe teorię i przykłady podano w osobnym opracowaniu.
