1 NIE PRZEOCZ Podzespoły nowe podzespoły Z kilkuset nowości wybraliśmy te, których nie wolno przeoczyć Bieżące nowości można śledzić na Najszybsze na rynku mikrokontrolery ARM Cortex M3 Firma NXP opracowała serię najszybszych jak dotąd mikrokontrolerów bazujących na jednostce obliczeniowej ARM Cortex M3, taktowanych zegarem do 100 MHz. W porównaniu z dotychczasowymi wersjami, układy serii LPC1700 charakteryzują się większą o % mocą obliczeniową. Mogą znaleźć zastosowanie w urządzeniach intensywnie wymieniających dane, korzystających równocześnie z interfejsów Ethernet 10/100, USB (host/device/on-the-go) i CAN. Ich dodatkową zaletą jest zintegrowany obwód zarządzania zasilaniem obniżający pobór mocy do niezbędnego minimum. Kontroler przerwań WIC (Wake up Interrupt Controller) umożliwia szybkie przełączanie pomiędzy trybami oszczędnościowymi i stanem aktywnym. Mikrokontrolery LPC1700 są kompatybilne pod względem rozkładu wyprowadzeń z wcześniejszą serią LPC2300 bazującą na jednostce obliczeniowej ARM7, co pozwala na testowanie w tej samej podstawce obu typów układów i wybranie odpowiedniego rozwiązania dla danej aplikacji. Struktura wewnętrzna obejmuje szereg bloków peryferyjnych, w tym: 12 bitowy przetwornik A/C i 10 bitowy przetwornik C/A, porty I 2 C, I 2 S, 4 UART, 3 SPI/SSP, zegar RTC pobierający mniej niż 1 ma prądu, jednostkę MPU zabezpieczającą poszczególne bloki pamięci przed przypadkowym zapisem, interfejs enkodera kwadraturowego i modulator PWM do układów sterowania silnikami. Wielokanałowe wzmacniacze niskoszumne na pasmo 40 MHz...2,5 GHz Firma Semtech wprowadziła do oferty rodzinę wielokanałowych wzmacniaczy niskoszumnych SX1701 o programowalnym wzmocnieniu, charakteryzujących się bardzo dobrą liniowością. Są to wzmacniacze z różnicowymi wyjściami, przeznaczone do zastosowań w dekoderach telewizji satelitarnej i naziemnej, aktywnych dzielnikach w.cz. i aktywnych układach równoważących. Nie wymagają wyjściowych symetryzatorów PCB. Pracują z minimalną liczbę elementów zewnętrznych. Produkowane są w wersjach 1, 2 i 3 kanałowych o oznaczeniach odpowiednio: SX1701A, SX1701B, SX1701. Umożliwiają niezależne ustalenie wzmocnienia poszczególnych kanałów na trzech różnych wartościach: +6 db, +12 db lub +18 db. Wzmacniacze SX1701 dopasowują asymetryczne źródło wejściowe 75 V do różnicowego odbiornika 100 V. Charakteryzują się poborem prądu 130 ma na kanał. Współczynniki OIP2 i OIP3 wynoszą odpowiednio 53 dbm i 22 dbm, a współczynnik 1 decybelowej kompresji wzmocnienia występuje przy mocy wejściowej +13 dbm. Wejściowe i wyjściowe straty powrotne wynoszą odpowiednio 15 db i 20 db dla 2 GHz. Nie są wymagane żadne zewnętrzne elementy dopasowujące, ani polaryzujące. Wzmacniacze SX1701 są produkowane w obudowach QFN 16 (4 4 mm) na zakres temperatur pracy od o C. Przetwornice DC DC na zakres temperatur C Przetwornice DC DC rodziny HTA mogą pracować w ekstremalnym zakresie temperatur zewnętrznych od C. Zostały opracowane pod kątem zastosowań w szybach wiertniczych, czujnikach sejsmicznych i układach kontroli silników lotniczych. Produkowane są wersje z pojedynczym i podwójnym wyjściem z zakresu 3, V i ±5...±15 V, charakteryzujące się wydajnością prądową od 1,06 A do 6,1 A. Maksymalna moc wyjściowa wynosi dla wszystkich modeli 20 W, a znamionowe napięcie wejściowe to 200 V ( V). Obwód wejściowy jest odseparowany galwanicznie od obwodu wyjściowego, co pozwala na łączenie kilku konwerterów w systemach wymagających wyższych napięć wyjściowych. Oprócz ekstremalnych temperatur konwertery HTA wykazują też dużą odporność na udary i wibracje mechaniczne ELEKTRONIKA PRAKTYCZNA 1/2009

2 Podzespoły Nowy pakiet promocyjny SIMATIC S7-200 Kompletny zestaw narzędzi SIMATIC S7-200 Oferujemy kompletny zestaw narzędzi programistycznych razem z modułowym sterownikiem SIMATIC S W skład promocyjnych zestawów wchodzą wszystkie sterowniki serii 222, 224 lub 224XP standardowo wyposażone w wejścia i wyjście analogowe, oprogramowanie STEP 7 MicroWin oraz kabel USB do programowania PLC. O szczegóły promocji pytaj naszych autoryzowanych dystrybutorów: lub odwiedź naszą stronę internetową. ELEKTRONIKA PRAKTYCZNA 1/

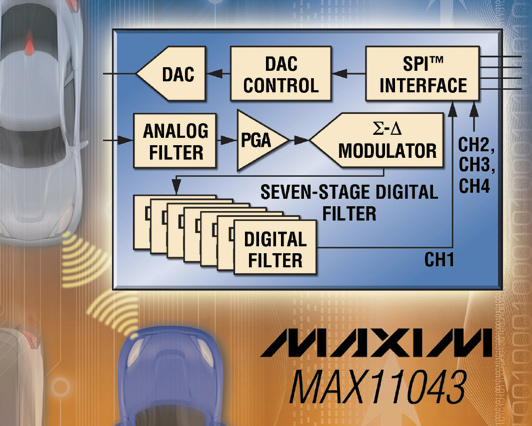

3 NIE PRZEOCZ Podzespoły Mikrokontroler SH 2A do układów napędowych i falowników SH7243 to nowy mikrokontroler bazujący na jednostce obliczeniowej SH 2A przeznaczony do zastosowań w układach napędowych i falownikach. Jest to również najtańszy dostępny obecnie na terenie Europy mikrokontroler SH 2A. Charakteryzuje się częstotliwością taktowania do 200 MHz i krótkim czasem reakcji na przerwanie zewnętrzne równym 6 taktów zegarowych. Struktura układu obejmuje rozbudowany blok timera MTU2 z sześcioma 16 bitowymi timerami, do 16 linii Capture/Compare oraz 3 fazowy blok PWM do sterowania silnikami elektrycznymi. SH7243 stanowi mniejszy wariant mikrokontrolerów serii SH7280 (SH7285 i SH7286), wyposażony w 128 lub 256 kb pamięci Flash oraz 8 lub 12 k pamięci RAM. W przypadku układów SH7280 pojemność pamięci Flash i RAM wynosi maksymalnie 1 MB i 32 kb. SH7243 zawiera ponadto dwa 4 kanałowe przetworniki A/C o rozdzielczości 12 bitów i czasie konwersji 1 ms, trzy kanały UART, watchdog i dwa timery typu compare match. Pracuje z napięciem zasilania 3...5,5 V. Jest produkowany w 100 wyprowadzeniowej obudowie SMD o powierzchni mm i rozstawie wyprowadzeń 0,5 mm. Najmniejszy transceiver 2,4 GHz Firma Nordic Semiconductor zaprezentowała najnowszy i jak dotąd najmniejszy na świecie transceiver pracujący w paśmie 2,4 GHz, oznaczony symbolem nrf24le1. Jest to układ typu System-on-Chip (SoC) zamykany w obudowie QFN o powierzchni 4 4 mm. Zawiera blok transceivera 2,4 GHz, pamięć Flash oraz 8-bitowy mikrokontroler zgodny ze standardem Na targach Electronica 2008 firma zaprezentowała również trzy inne, nowo opracowane transceivery: nrf24l01+ zmodernizowaną wersję popularnego układu nrf24l01 o polepszonej selektywności i czułości, nrf24ap1 wyposażony w obsługę protokołu ANT stosowanego w sieciach PAN (Personal Area Network) oraz nrf24lu1 wyposażony w port USB 2.0, 16 kb pamięci Flash i sprzętowy blok szyfrowania w standardzie AES. nrf24le1 to kompletny system radiowy zrealizowany na pojedynczym chipie o wymiarach 4 4 mm. Jest wyposażony w transceiver 2,4 GHz identyczny z transceiverem układu nrf24l01+ ze sprzętową warstwą łącza Enhanced ShockBurst. Charakteryzuje się niezwykle małym poborem prądu umożliwiającym zasilanie ze standardowej baterii zegarkowej CR2032 o napięciu 3 V. Zawiera blok 8-bitowego mikrokontrolera 8051 wykonującego większość instrukcji w jednym, bądź dwóch cyklach zegara. W stosunku do oryginalnej jednostki obliczeniowej 8051 odznacza się 8-krotnie większą mocą obliczeniową przy tej samej częstotliwości taktowania. Struktura układu obejmuje 16 kb pamięci Flash i 1 kb pamięci SRAM, co wystarcza do równoczesnego uruchomienia stosu protokołów i warstwy aplikacji. 4 wejściowy przetwornik A/C z równoczesnym próbkowaniem kanałów MAX11043 to poczwórny 16 bitowy przetwornik A/C z równoczesnym próbkowaniem wszystkich kanałów, produkowany w obudowie TQFN 40 o powierzchni 6 6 mm. Może znaleźć zastosowanie m.in. w radarach samochodowych o fali ciągłej, przemysłowych radarach wykorzystywanych do pomiaru poziomu lub przepływu oraz w innych aplikacjach wymagających równoczesnego próbkowania kilku sygnałów. Stanowi kompletne rozwiązanie umożliwiające kondycjonowanie i digitalizację sygnałów p.cz. pochodzących z głowicy radarowej GHz oraz generowanie przebiegów cyfrowych do mikroprocesora lub procesora sygnałowego. Podstawowe bloki wewnętrzne MAX11043 to cztery dyskretne filtry analogowe, cztery precyzyjne przetworniki A/C z równoczesnym próbkowaniem oraz 12 bitowy przetwornik sterujący C/A. Dla zwiększenia uniwersalności w każdym z kanałów dodano elastyczny blok filtru cyfrowego i wzmacniacz programowalny. Filtr cyfrowy składa się z siedmiu połączonych kaskadowo filtrów programowalnych 2. rzędu, mogących pracować w trybie dolnoprzepustowym, górnoprzepustowym lub pasmowym. Zakres regulacji wzmacniacza programowalnego wynosi V/V. Ścieżka sygnałowa każdego z czterech wewnętrznych przetworników może być skonfigurowana niezależnie od pozostałych. Możliwa jest współpraca z wbudowanym lub zewnętrznym źródłem napięcia odniesienia. MAX11043 pracuje w zakresie napięć zasilania od 3,0...3,6 V i w zakresie temperatur otoczenia od 40 C do +125 C. ic.com 12 ELEKTRONIKA PRAKTYCZNA 1/2009

4 Podzespoły ELEKTRONIKA PRAKTYCZNA 1/

5 NIE PRZEOCZ Podzespoły Tanie mikrokontrolery 8 bitowe MB95200 z wbudowaną pamięcią Flash Firma Fujitsu Microelectronics oferuje nową serię 8 bitowych mikrokontrolerów z wbudowaną pamięcią Flash, przeznaczonych do zastosowań w urządzeniach, w których krytycznym parametrem jest cena podzespołów. Mikrokontrolery MB95200 stanowią rozszerzenie rodziny F2MC 8FX. Są produkowane w obudowach SOP i DIP o małej liczbie wyprowadzeń (od 8 do 24). Mogą znaleźć zastosowanie w urządzeniach AGD od pralek, klimatyzatorów i lodówek po maszynki do golenia, telefony bezprzewodowe i piloty zdalnego sterowania. Każdy układ serii MB95200 zawiera 10 bitowy przetwornik A/C, precyzyjny oscylator oraz pamięć Flash o niezawodności 100 tys. cykli kasowania i 20 letnim okresie utrzymywania danych. Dostępne jest darmowe środowisko projektowe dla języka C wraz z przykładowymi aplikacjami i bibliotekami. Tanie oscylatory rodziny XpressO na zakres 0, MHz Firma Fox Electronics rozszerzyła ofertę tanich oscylatorów XpressO z wyjściem HCMOS. Obecnie oscylatory te są produkowane w obudowach o powierzchni 3,2 2,5 mm i w ciągu maksymalnie 10 dni roboczych dostępne są w ilościach hurtowych na dowolną częstotliwość z zakresu 0, MHz. Produkowane są wersje o stabilności ±50 i ±100 ppm, pracujące w zakresie temperatur otoczenia od 20 C do +70 C. Obudowy charakteryzują się standardowym przemysłowym rozkładem wyprowadzeń i nie zawierają substancji szkodliwych wymienionych w dyrektywie RoHS. Napięcie zasilania wynosi 3,3 V. Cena przykładowej wersji 27 MHz ±100 ppm (FXO HC ) wynosi 0,47 USD przy zamówieniach 10 tys. sztuk. Sterownik wysokoprądowych diod LED o napięciu wyjściowym V LT3756 to specjalizowany konwerter DC DC przeznaczony do zastosowań w układach sterowania wysokoprądowych diod LED. Pozwala osiągnąć maksymalne napięcie wyjściowe 100 V. Szeroki zakres napięć wejściowych V pozwala na zastosowania w rozmaitych aplikacjach, m.in. systemach oświetlenia architektonicznego, przemyśle i elektronice samochodowej. LT3756 jest produkowany w obudowach MSOP 16 i QFN 16 (3 3 mm). Współpracuje z zewnętrznym N kanałowym tranzystorem MOSFET i przy napięciu wejściowym 12 V umożliwia sterowanie 20 połączonych szeregowo białych diod LED prądem o natężeniu 1 A, co odpowiada mocy wyjściowej przekraczającej 70 W. Może pracować w topologiach Boost, Buck, Buck Boost, SEPIC o Flyback. W trybie Boost sprawność energetyczna przekracza 94%, co eliminuje konieczność montażu radiatorów. Częstotliwość pracy może być ustalana w zakresie od 100 khz do 1 MHz. Jasność diod może być regulowana w trybie True Color PWM zapewniającym szeroki zakres regulacji 3000:1 lub w przypadku mniej wymagających aplikacji sygnałem analogowym podawanym na wejście CTRL w zakresie 10:1. Architektura ze stałą częstotliwością taktowania i sprzężeniem prądowym zapewnia stabilną pracę w szerokim zakresie napięcia zasilającego i wyjściowego. Układ jest dostępny w wersji standardowej LT3756 z wyprowadzeniem statusu Open LED oraz w wersji LT3756 1, gdzie wyjście to zamieniono na linię synchronizacji zegara. Ponadto, produkowana jest wersja z sufiksem I o rozszerzonym zakresie temperatur. Dodatkowe materiały na CD Szerszy zbiór 46 ważnych nowości produktowych z listopada 2008 zamieszczamy na płycie CD-EP1/2009 B. 14 ELEKTRONIKA PRAKTYCZNA 1/2009
