Dziedzictwo chromatografów Varian GC

Transkrypt

1 Nowe chromatografy Varian 400 Seria GC

2 Dziedzictwo chromatografów Varian GC

3 Historia - Varian GC Przejęcie Wilkens Instruments Przejęcie JMBS Przejęcie Chrompack Konsolidacja globalna GC Business Przejęcie przez Bruker

4 Dziedzictwo innowacji w chromatografii gazowej GC Wielostopniowe programowanie temperatury w piecu (1965) Automatyczny podajnik próbek ciekłych (1972) Grzana pneumatyka (1974) Możliwość zmiany metody jako część automatycznej sekwencji (1974) Definiowalne parametry detekcji piku (1974) Użycie micro-processora do zbierania i obróbki danych (1974) Micro ECD (1975) Automatyczna kontrola przepływu (1976) Automatyczne zapalanie płomienia FID (1976) Self-aligning perła TSD (NPD) (1976) Kontrola GC z systemu sterowania (1976) Rejestracja pracy/błędów (1976) Katalizator niklowy (1978) Wielokanałowe zbieranie danych (1980) Dysk zapisu danych (1980) Definiowalne formaty raportów (1988) Pulsed Flame Photometric Detector (1994) Cyfrowa kontrola przepływu (1997) Kontrola urządzenia i zbieranie danych po sieci Ethernet (1997) Pułapka zatężająca (1999) Definiowalne zmienne (1999) Smart Time Update (1999)

5 Fabryka Varian GC Middelburg, The Netherlands

6 Chromatografy 400 Series GC 2 nowe modele chromatografów GC

7 Varian 450 -GC Gas Chromatograph Nie można wyświetlić obrazu. Na komputerze może brakować pa

8 Varian 450 -GC Gas Chromatograph Nie można wyświetlić obrazu. Na komputerze może brakować pa wielokanałowe 3 dozowniki 3 detektory wielozaworowe 8 grzanych stref pełna elektroniczna kontrola przepływów

9 Varian GC Gas Chromatograph Nie można wyświetlić obrazu. Na komputerze może brakować pa

10 Varian GC Gas Chromatograph Nie można wyświetlić obrazu. Na komputerze może brakować pa jednokanałowy 1 dozownik 1 detektor 1 zawór 3 grzane strefy pełna elektroniczna kontrola przepływów

11 Najważniejsze cechy techniczne produktów

12 Najważniejsze cechy 450-GC Wysokociśnieniowy port dozujący Elastyczna 3-kanałowa Architektura Dotykowy, kolorowy interfejs GC Pełna elektroniczna kontrola przepływów Przestronny piec kolumn Wbudowany interfes sieciowy LAN Opcja UltiMetal Inert GC Częstotliwość zbierania danych 100 Hz Nowoczesny Galaxie Software

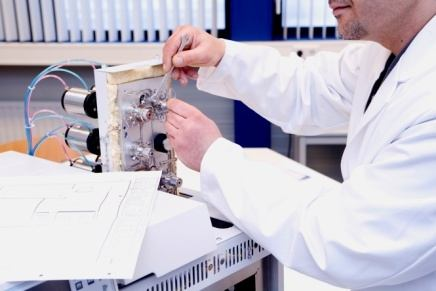

13 Elastyczna Architektura Sprzętowa Co to jest? Projekt systemu, który może pomieścić wiele dozowników, wiele detektorów, kolumn, czujników, zaworów w jednym aparacie Dlaczego jest to oferowane? Możliwość prowadzenia różnego typu analiz na jednym urządzeniu Zdolność do szybkiej adaptacji urządzenia zgodnie z aktualnymi wymaganiami analitycznymi Elastyczność wielokanałowa Rozszerzona analiza gazu ziemnego, wszechstronna analiza Biodiesel, szybka analiza sekwencyjna

14 Kolorowy, dotykowy wyświetlacz oraz interfejsejs

15 Rzeczywisty Status Jasne Lampki Status Easy to read at distance Intuicyjne Ikony Dotykowa kontrola za pomocą palca lub klawiatury Wszystkie funkcje GC łatwo dostępne Klawisze Szybkiego dostępu

16 Pełna Cyfrowa Kontrola Ciśnienia (EFC) Co to jest? Możliwość za naciśnięciem przycisku, aby ustawić i kontrollować parametry pneumatyczne urządzenia Cisnienie, przepływ, programowanie przepływu/ciśnienia Porty nastrzykowe, detektory i inne elementy 6 niezaleznych kanałów / 12 typów konfiguracji Dlaczego jest to oferowane? Umiejętność ustawienia i ponownego odtworzenia dokładnie określonych wartości parametrów Operacja nie jest zależna od poziomu umiejętności użytkownika Bardzo stabilna praca Możliwość zwiększenia szybkości analizy np. programowanie przepływu i ciśnienia Możliwość zwiększenia jakości analizy np. pressure pulsed injection 450-GC EFC Moduł

17 Wysokociśnieniowe dozowniki Co to jest? Możliwość pracy dowolnego dozownika przy ciśnieniu do 10 Bar/150 PSI Izobaryczna lub programowalna Dlaczego jest to oferowane? Redukcja czasu analizy i zwiększanie wydajności/przepustowosci aparatu Może pomóc zwiększyć jakość analizy Minimalizuje lub eliminuje degradację termiczną wrażliwych próbek Poprzez minimalizacje czasu ekspozycji na wysoką temperaturę dozownika Pozwala na wykorzystanie mocy nowej generacji kolumny kapilarnych Średnice wewnetrzne 0.18, 0.15, 0.10 a nawet 0.05 mm ID

18 Zależność ciśnienia i średnicy kolumny Column head pressure (kpa) Column length (m) Column head pressure kpa Column length (m) Column ID (mm) 0

19 Rozszerzona Analiza Węglowodorów DHA 100M X 0.25mm CP-Sil PONA Inlet pressure = 45 PSI Naphtha Sample ASTM D6829

20 Rozszerzona Analiza Weglowodorów DHA 40M X 0.10mm CP-Sil PONA Inlet pressure = 95 PSI 4 Fold Reduction Naphtha Sample ASTM D6829

21 Obróbka Powierzchni Ultimetal Co to jest? Opatentowany przez Variana proces obróbki chemicznej wykorzystywany do deaktywacji" powierzchni metalowych elementów, które mogą wejść w kontakt z próbką np.. Metalowe pakowane kolumny, kapilarne kolumny, dozowniki, detektory Dlaczego jest to oferowane? Poprawia analizę reaktywnych: skladników próbki np. siarka, aminy Może uprościć rutynową obsługę i konserwacje

22 Obróbka Powierzchni Ultimetal (1177) Split/Spitless Dozownik Kapilarny

23 Ultimetal zwiększona obojętność na próbkę H2S, COS, methyl mercaptan; ~10 ppm in He

24 Ultimetal Uproszczona instalacja kolumny 1-2-amino-1-butane 2-1,4 diaminobutane 3- n-decane 4- n-octylamine 5-1,6 diaminohexane 6- n-undecane 7-2,6 dimethylanaline 8- n-dodecane Głębokość instalacji = 95 mm bez Ultimetal obróbki

25 Ultimetal Uproszczona instalacja kolumny 1-2-amino-1-butane 2-1,4 diaminobutane 3- n-decane 4- n-octylamine 5-1,6 diaminohexane 6- n-undecane 7-2,6 dimethylanaline 8- n-dodecane Głębokość instalacji = 50 mm bez Ultimetal obróbki

26 Ultimetal Uproszczona instalacja kolumny 1-2-amino-1-butane 2-1,4 diaminobutane 3- n-decane 4- n-octylamine 5-1,6 diaminohexane 6- n-undecane 7-2,6 dimethylanaline 8- n-dodecane Głębokość instalacji = 20 mm bez Ultimetal obróbki

27 Potężna moc Oprogramowanie chromatograficzne Stacja robocza Galaxie Chromatography Silne narzędzie pracy do poprawy wydajności pracy Definiowane przeliczenia i raporty wedle potrzeb użytkownika W pełni skalowalny Architektura Client/server Pełna obsługa środowiska wielu producentów instrumentów Specyficzne dodatki pod aplikacje

28 Obraz oprogramowania Galaxie 450-GC

29 Wbudowany interfejs sieciowy Co to jest? Osadzony DIMM PC na płycie elektroniki chromatografu Zintegrowana na płycie komunikacja sieciowa LAN Dlaczego jest to oferowane? Uniwersalność podłączenia Funkcje instrumentu dostępne jak w prawdziwym kilencie sieciowym Nie wymaga zewnętrznego komputera do kontroli lub sprawdzenia stanu Zdalne monitorowanie i diagnostyka mogą być prowadzone z dowolnego miejsca Przyszłościowa architektura do dowodzenia i kontroli Ułatwia wykonanie korekt oprogramowania / aktualizacji Ponieważ technologia jest bardziej nowoczesna, proste uaktualnienie elektroniki

30 Pulsed Flame Photometric Detector

31 Pulsacyjny Płomieniowy Fotometryczny Detektortor Co to jest? Selektywny detektor na poszczególne pierwiastki Potrafi wykryć selektywnie do 28 pierwiastków Dlaczego jest to oferowane? Zdolność do wykrywania tylko związków zawierających konkretny pierwiastek Bardzo czuły Selektywny dla konkretych związków w skomplikowanych matrycach np. siarka, aminy, fosfor Skrócenie czasu przygotowania próbek Uproszczenia analizy

32 Selektywność PFPD Dibutyl Sulfide (i.s.) FID response PFPD response Min

33 Wieloelementowa Selektywność PFPD Siarka Fosfor Azot Ekstrakt Broccoli

34 PFPD Selektywne Elementy

35 Najważniejsze cechy 430-GC Jednokanałowy System Prosty Interfejs użytkownika Pełna cyfrowa kontrola ciśnienia Duzy Piec kompatybilny ze standardowymi kolumnami Małe wymiary w podstawie Oszczędność powierzchni

36 Najprostszy Interfjes Użytkownika w GC Lampki Statusu Jasny Fluorescencyjny Wyświetlacz Start/Stop Przycisk Proste Intuicyjne Ikony

37 Dziękuję za poświecony czas! Czy są jakieś pytania? Zapraszamy do laboratorium.
