Metodologia opisowa stosowania systemu Proroad dla inwestycji Ostróda lipiec / sierpień 2014 rok

Transkrypt

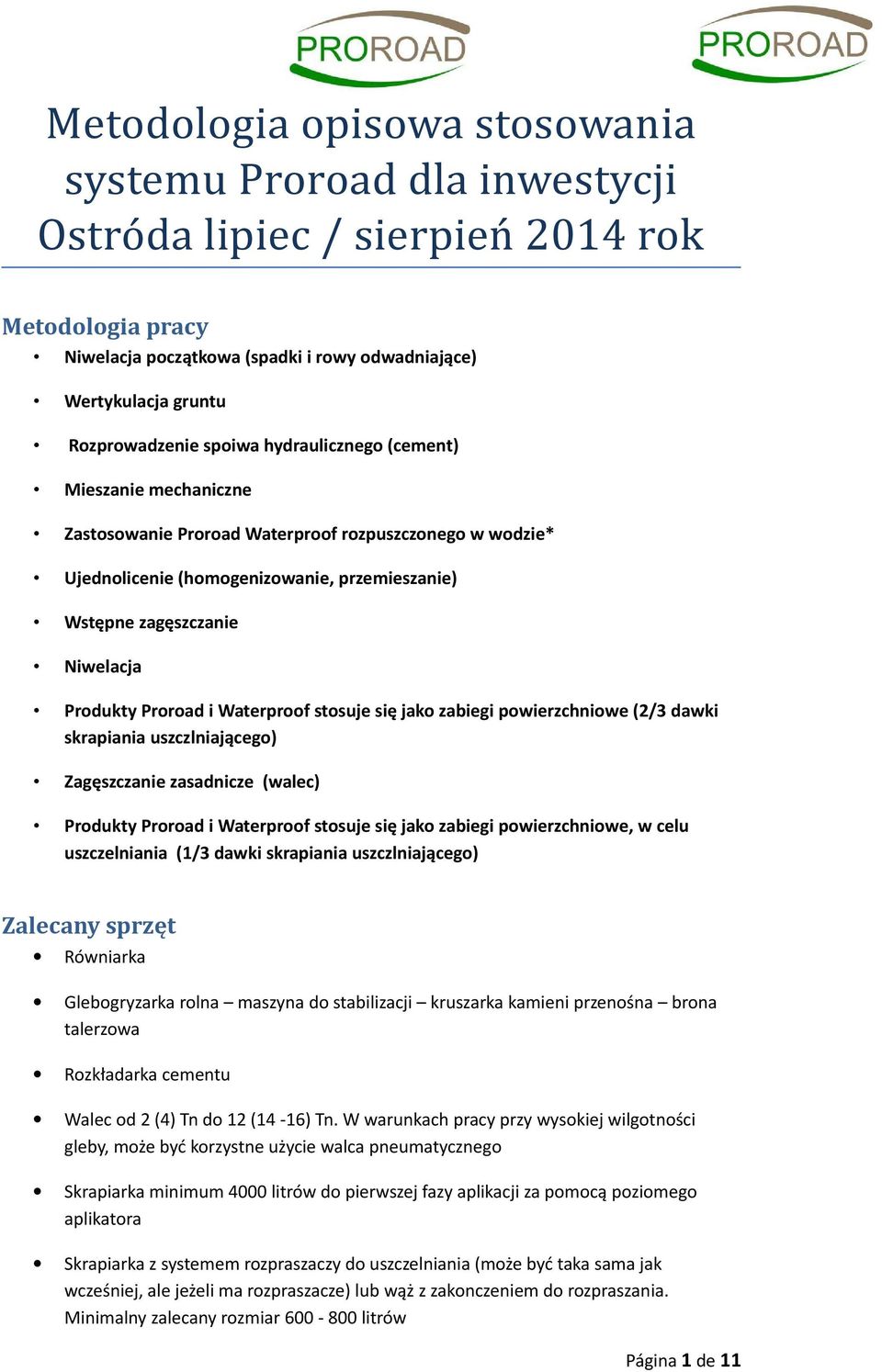

1 Metodologia opisowa stosowania systemu Proroad dla inwestycji Ostróda lipiec / sierpień 2014 rok Metodologia pracy Niwelacja początkowa (spadki i rowy odwadniające) Wertykulacja gruntu Rozprowadzenie spoiwa hydraulicznego (cement) Mieszanie mechaniczne Zastosowanie Proroad Waterproof rozpuszczonego w wodzie* Ujednolicenie (homogenizowanie, przemieszanie) Wstępne zagęszczanie Niwelacja Produkty Proroad i Waterproof stosuje się jako zabiegi powierzchniowe (2/3 dawki skrapiania uszczlniającego) Zagęszczanie zasadnicze (walec) Produkty Proroad i Waterproof stosuje się jako zabiegi powierzchniowe, w celu uszczelniania (1/3 dawki skrapiania uszczlniającego) Zalecany sprzęt Równiarka Glebogryzarka rolna maszyna do stabilizacji kruszarka kamieni przenośna brona talerzowa Rozkładarka cementu Walec od 2 (4) Tn do 12 (14-16) Tn. W warunkach pracy przy wysokiej wilgotności gleby, może być korzystne użycie walca pneumatycznego Skrapiarka minimum 4000 litrów do pierwszej fazy aplikacji za pomocą poziomego aplikatora Skrapiarka z systemem rozpraszaczy do uszczelniania (może być taka sama jak wcześniej, ale jeżeli ma rozpraszacze) lub wąż z zakonczeniem do rozpraszania. Minimalny zalecany rozmiar litrów Página 1 de 11

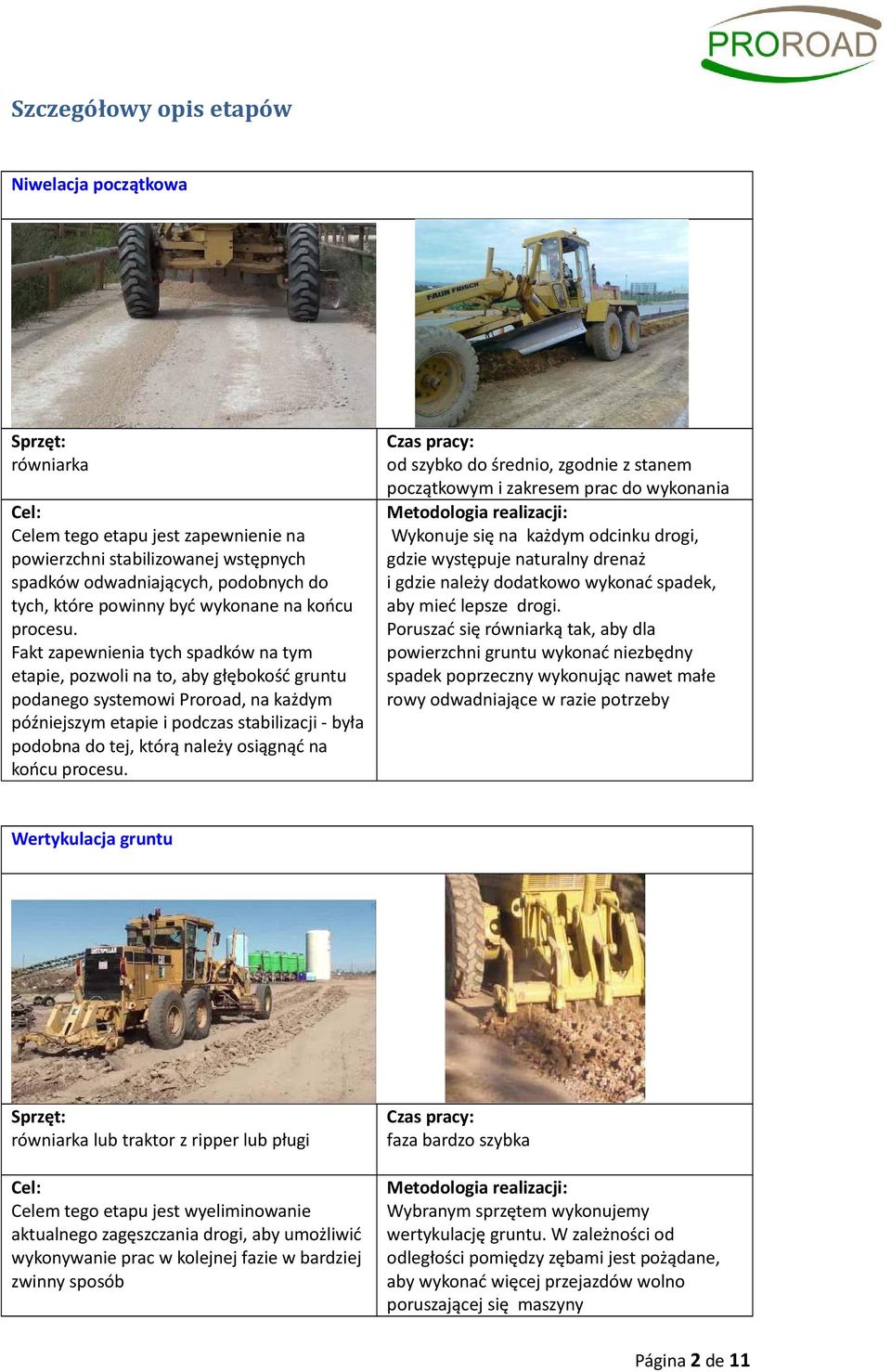

2 Szczegółowy opis etapów Niwelacja początkowa równiarka Celem tego etapu jest zapewnienie na powierzchni stabilizowanej wstępnych spadków odwadniających, podobnych do tych, które powinny być wykonane na końcu procesu. Fakt zapewnienia tych spadków na tym etapie, pozwoli na to, aby głębokość gruntu podanego systemowi Proroad, na każdym późniejszym etapie i podczas stabilizacji - była podobna do tej, którą należy osiągnąć na końcu procesu. od szybko do średnio, zgodnie z stanem początkowym i zakresem prac do wykonania Wykonuje się na każdym odcinku drogi, gdzie występuje naturalny drenaż i gdzie należy dodatkowo wykonać spadek, aby mieć lepsze drogi. Poruszać się równiarką tak, aby dla powierzchni gruntu wykonać niezbędny spadek poprzeczny wykonując nawet małe rowy odwadniające w razie potrzeby Wertykulacja gruntu równiarka lub traktor z ripper lub pługi Celem tego etapu jest wyeliminowanie aktualnego zagęszczania drogi, aby umożliwić wykonywanie prac w kolejnej fazie w bardziej zwinny sposób faza bardzo szybka Wybranym sprzętem wykonujemy wertykulację gruntu. W zależności od odległości pomiędzy zębami jest pożądane, aby wykonać więcej przejazdów wolno poruszającej się maszyny Página 2 de 11

3 Rozprowadzenie spoiwa hydraulicznego (cement) rozkładarka cementu lub ręcznie Celem tego etapu jest rozprowadzenie na powierzchni odpowiedniej ilość cementu na m 2, jako spoiwa hydraulicznego faza bardzo szybka, jeżeli proces jest maszynowy i wolna, jeżeli jest ręczny Rozkładarka cementu przemieszcza się ponad powierzchnią, aby rozprowadzenie wskazanej ilości cementu było przeprowadzone w jak najbardziej jednorodny sposób Mieszanie mechaniczne glebogryzarka rolna, brona talerzowa, maszyna do stabilizacji lub podobne Celem tego etapu jest mieszanie jednolitego cementu z glebą do ustanowionej głębokości roboczej. faza bardzo szybka Następuje mieszanie mechaniczne cementu i gruntu na konkretnej jego głębokości Zastosowanie Proroad Waterproof rozpuszczonego w wodzie* Página 3 de 11

4 Skrapiarka za pomocą poziomego aplikatora lub beczki rolniczej. Wymiary i przepływy w zależności od wielkości pracy wykonywanej. Celem tego etapu jest aplikacja do powierzchni gleby, odpowiedniej ilości wody i produktu. Konieczne do jednoczesnego spełnienia następujących celi: dostarczenie wymaganej ilości Proroad Waterproof i zapewnienie optymalnej wilgotności gleby dla procesu zagęszczania. Faza jest bardzo zmienna. W zależności od wielkości maszyny i dysz, z których można lać płyn, może to być faza od szybka do bardzo wolnej. Wcześniej określa się stosunek wody i produktu, aby osiągnąć dwa cele, w tym samym czasie. Proporcje te, są zależne od warunków pogodowych i stanu wilgotności gleby. Wybranym sprzętem podlewamy powierzchnię gleby mieszaniną wody i określoną ilością produktu. To może być wykonywane w jednym etapie lub więcej. Stosunek woda-produkt może wynosić od 1:5 do 1:20 a ilość dawkowania do gruntu od 3 do 15 l/m 2 Mieszanie mechaniczne glebogryzarka rolna, brona talerzowa, maszyna do stabilizacji lub podobne Celem tego etapu jest mieszanie jednolitego cementu-gruntu z wodą i Proroad Waterproof do ustanowionej głębokości roboczej. faza bardzo szybka Następuje mieszanie mechaniczne górnej warstwy (cm) spryskanej gleby uzdatnionej wodą z resztą gruntu i materiału do stabilizacji Página 4 de 11

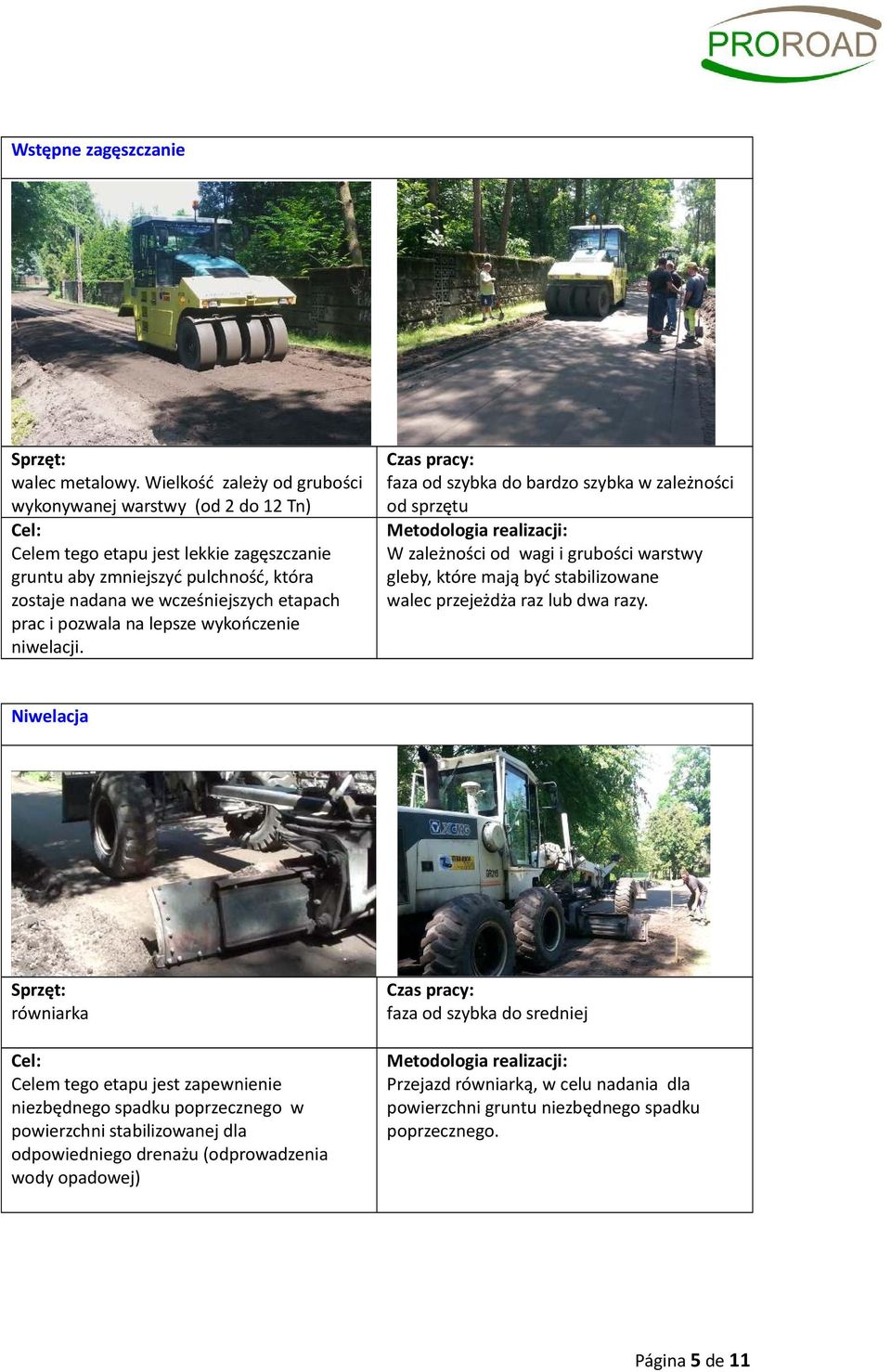

5 Wstępne zagęszczanie walec metalowy. Wielkość zależy od grubości wykonywanej warstwy (od 2 do 12 Tn) Celem tego etapu jest lekkie zagęszczanie gruntu aby zmniejszyć pulchność, która zostaje nadana we wcześniejszych etapach prac i pozwala na lepsze wykończenie niwelacji. faza od szybka do bardzo szybka w zależności od sprzętu W zależności od wagi i grubości warstwy gleby, które mają być stabilizowane walec przejeżdża raz lub dwa razy. Niwelacja równiarka Celem tego etapu jest zapewnienie niezbędnego spadku poprzecznego w powierzchni stabilizowanej dla odpowiedniego drenażu (odprowadzenia wody opadowej) faza od szybka do sredniej Przejazd równiarką, w celu nadania dla powierzchni gruntu niezbędnego spadku poprzecznego. Página 5 de 11

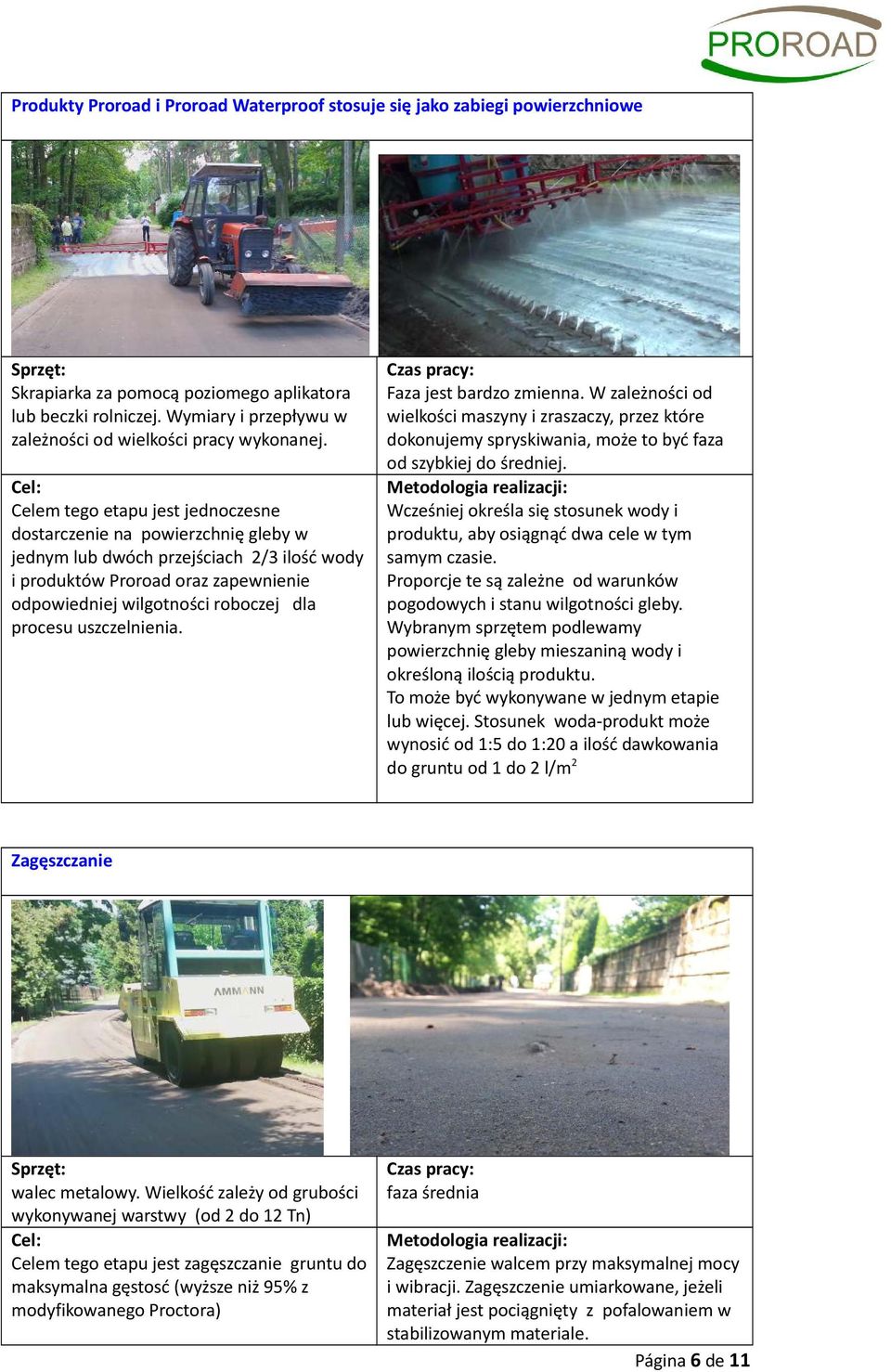

6 Produkty Proroad i Proroad Waterproof stosuje się jako zabiegi powierzchniowe Skrapiarka za pomocą poziomego aplikatora lub beczki rolniczej. Wymiary i przepływu w zależności od wielkości pracy wykonanej. Celem tego etapu jest jednoczesne dostarczenie na powierzchnię gleby w jednym lub dwóch przejściach 2/3 ilość wody i produktów Proroad oraz zapewnienie odpowiedniej wilgotności roboczej dla procesu uszczelnienia. Faza jest bardzo zmienna. W zależności od wielkości maszyny i zraszaczy, przez które dokonujemy spryskiwania, może to być faza od szybkiej do średniej. Wcześniej określa się stosunek wody i produktu, aby osiągnąć dwa cele w tym samym czasie. Proporcje te są zależne od warunków pogodowych i stanu wilgotności gleby. Wybranym sprzętem podlewamy powierzchnię gleby mieszaniną wody i określoną ilością produktu. To może być wykonywane w jednym etapie lub więcej. Stosunek woda-produkt może wynosić od 1:5 do 1:20 a ilość dawkowania do gruntu od 1 do 2 l/m 2 Zagęszczanie walec metalowy. Wielkość zależy od grubości wykonywanej warstwy (od 2 do 12 Tn) Celem tego etapu jest zagęszczanie gruntu do maksymalna gęstosć (wyższe niż 95% z modyfikowanego Proctora) faza średnia Zagęszczenie walcem przy maksymalnej mocy i wibracji. Zagęszczenie umiarkowane, jeżeli materiał jest pociągnięty z pofalowaniem w stabilizowanym materiale. Página 6 de 11

7 Kończymy proces zagęszczenia poprzez jeden lub dwa cykle bez wibracji. Produkty Proroad i Waterproof stosuje się jako zabiegi powierzchniowe w celu uszczelniania Skrapiarka za pomocą poziomego aplikatora lub beczka rolnicza z zraszaczami. Wymiary i przepływ w zależności od wielkości wykonanej pracy Celem tego etapu jest jednoczesne dostarczenie na powierzchnię gleby, w jednym lub dwóch przejściach 1/3 ilości wody i produktów Proroad oraz zapewnienie odpowiedniej wilgotności roboczej dla procesu uszczelnienia. faza umiarkowana Przejeżdża się wybraną maszyną skrapiając powierzchnie określoną ilością wody i produktów. Aplikacja powinna zostać wykonana poprzez spryskiwanie, tworząc jednorodny film na powierzchni, nie powodując erozji gruntu strumieniami wody. Stosunek woda-produkt może być od 1:5 do 1:10 z maksymalnymi ilościami dostarczonymi od 0,5 do 1l/ m 2. Página 7 de 11

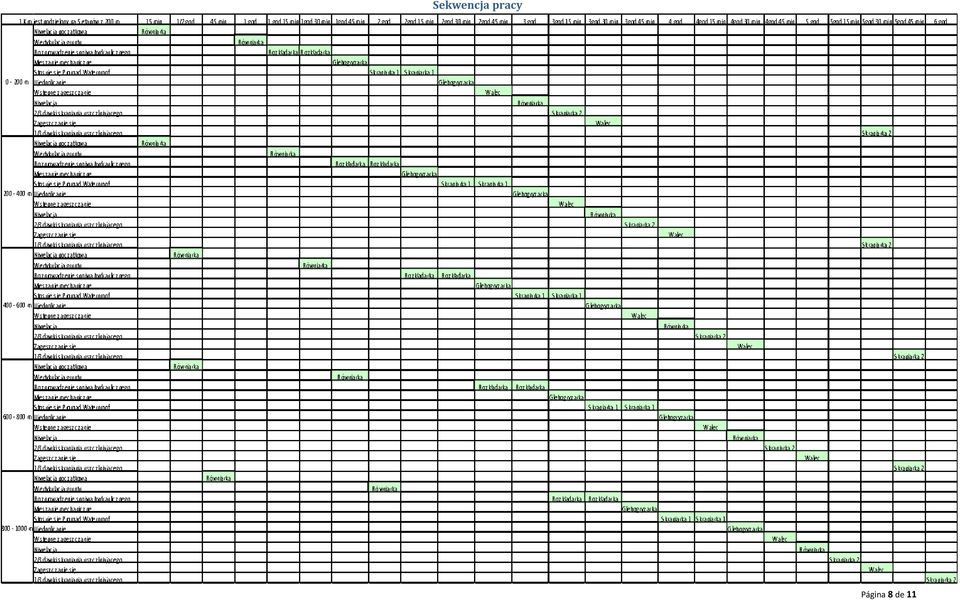

8 Sekwencja pracy Página 8 de 11

9 Página 9 de 11

10 Página 10 de 11
