1 Wywrotka siodłowa Innowacyjność i wydajność w każdym detalu meiller.com

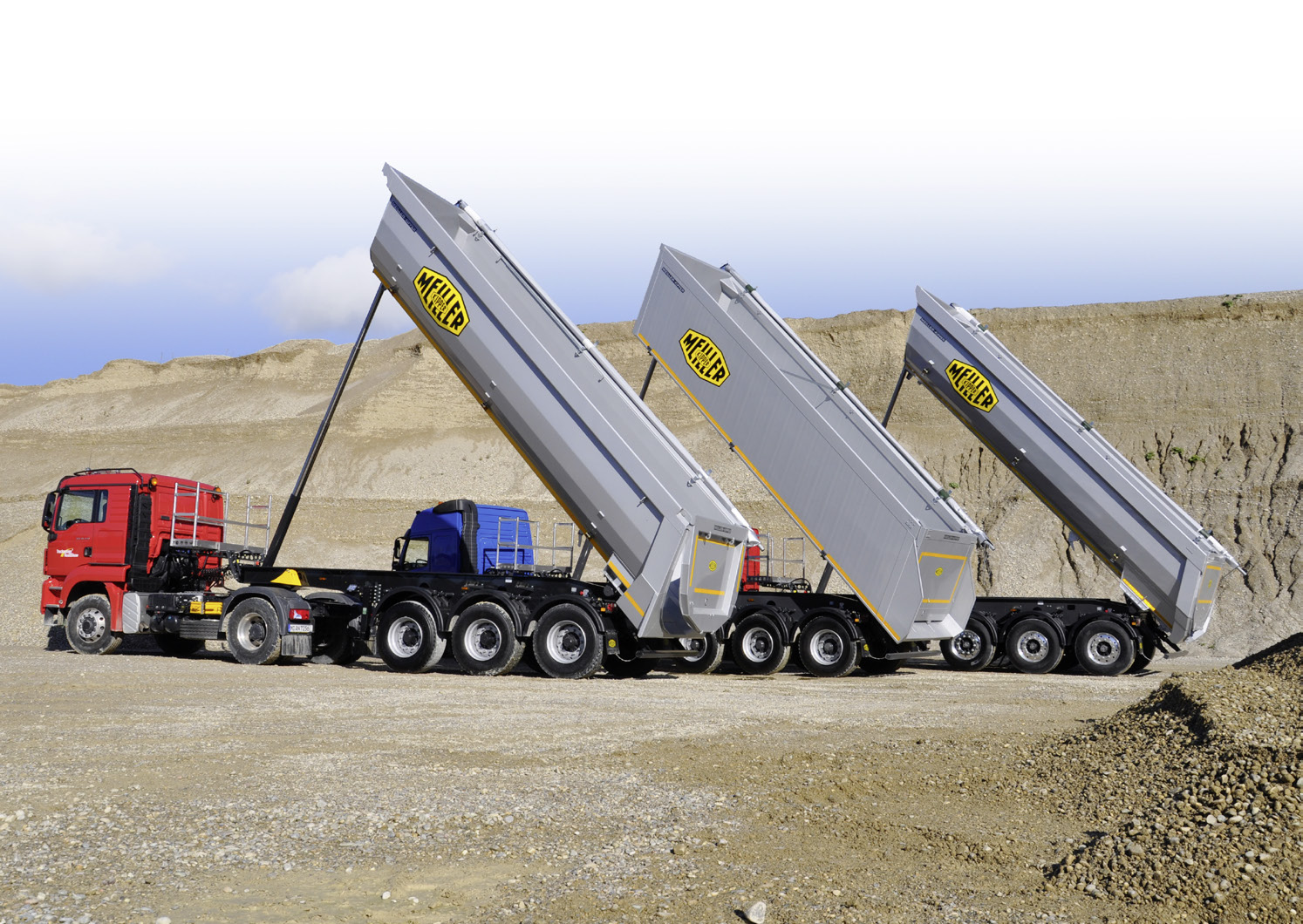

2 Wywrotka siodłowa serii 44 Innowacyjność i wydajność w każdym detalu Oferta wywrotek siodłowych MEILLER serii 44 łączy innowacyjne rozwiązania i nowoczesne wzornictwo. Stworzono je z myślą o codziennych i wymagających zastosowaniach. Niewielka masa własna naczepy siodłowej umożliwia szybkie i bezpieczne transportowanie ciężkich ładunków. A ich obsługa i manipulowanie nimi są przy tym proste i praktyczne zapewniając ekonomiczną i nieskomplikowaną eksploatację. Wywrotki siodłowe MEILLER zostały stworzone z myślą o maksymalnej produktywności od pierwszego dnia przez cały okres eksploatacji. MEILLER jest synonimem najwyższej jakości produktów i utrzymania wartości. Najwyższa jakość dzięki inteligentnym, szczegółowym rozwiązaniom Wywrotki siodłowe MEILLER wyróżniają Kolebki stalowe lub aluminiowe MEILLER się najlepszymi właściwościami jezdnymi przekonują do siebie trzyczęściową i przechyłu: dzięki niskiemu ogólnemu koncepcją zoptymalizowaną pod środkowi ciężkości i strukturze ramy wytrzymałej na zginanie i skręcanie wywrotka idealne dostosowanie do indywidualnych względem zużycia. Dzięki niej możliwe jest siodłowa jest bezpiecznie ustawiona na warunków zastosowania. Kolebki MEILLER drodze. Firma MEILLER stosuje innowacyjne podwozia: są dynamicznie zniwelowane opuszczania jest dodatkowo przyspieszany przechylają się szybko i bezpiecznie. Cykl i bezobsługowe. Ofertę dopełniają specjalne osie do zastosowań na budowie. przez tryb szybkiego opuszczania. Wywrotkę siodłową można łatwo ładować przez niską krawędź załadowczą. Niska krawędź zsypowa ułatwia opróżnianie. MEILLER Dodatkowo skrócony wysięg umożliwia zastosowanie wywrotki siodłowej w funkcji rozściełacza. Stworzona z myślą o zastosowaniu w budownictwie: od małych do dużych ruchów ziemi, przez transport materiałów sypkich, aż po ciężkie wyburzenia. J a k o ś ć p r o d u k t u 2 meiller.com

3 Stworzony z myślą o praktyce! Wywrotki siodłowe MEILLER są wytrzymałe i trwałe, ponieważ przy ich produkcji zastosowano wyjątkowo wytrzymałe materiały i najnowocześniejsze metody produkcyjne. Konstrukcja ramy jest stabilna i dobrze zabezpieczona przed korozją. Idealnie dostosowane do siebie komponenty zapewniają dużą niezawodność. Kolebki MEILLER są zoptymalizowane pod względem zużycia przy zastosowaniach w ciężkich warunkach: są zabezpieczone zarówno przed zużyciem wskutek ścierania i uderzeń. Intensywne zastosowania wywrotki: transport materiałów sypkich w logistyce budowlanej, w firmach przewozowych i transportowych. Zalety Optymalizacja pod kątem masy użytecznej dzięki niewielkiej masie własnej Najlepsze właściwości jezdne dzięki niskiemu środkowi ciężkości i innowacyjnemu podwoziu Długa żywotność dzięki odpornym na zużycie kolebkom MEILLER Duże prędkości robocze dzięki wydajnej instalacji hydraulicznej DANE TECHNICZNE dot. z Długości nominalne Pojazdy naczepiane z czopem siodłowym wg DIN 74080/DIN , 3 lub 4 osie od 6,6 m do 10,7 m Pojemność nominalna od 17,9 m 3 do 59 m 3 3

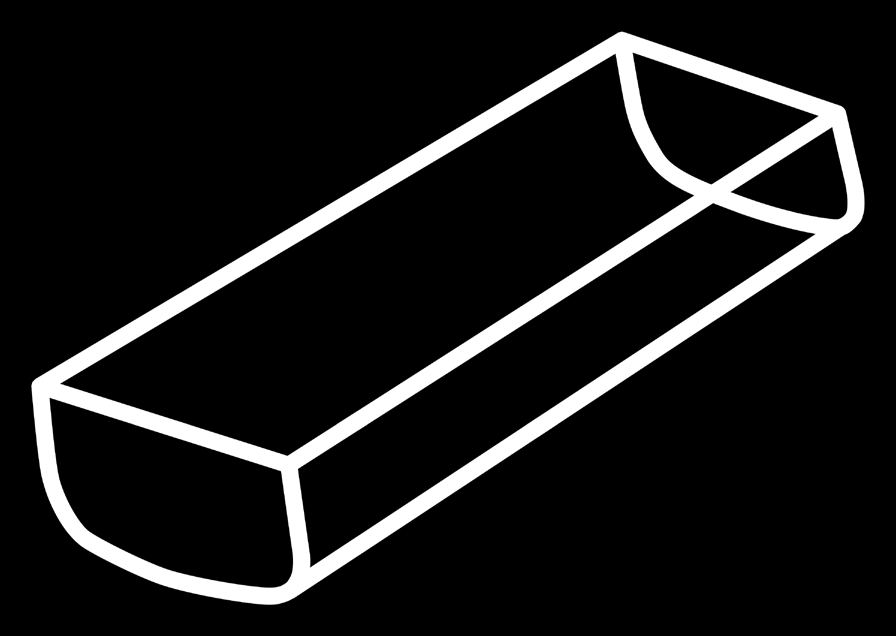

4 Oferta wywrotek siodłowych MHPS 44/3 N Naczepa wywrotka Kształt kolebki P = typu Halfpipe K = skrzynia Materiał skrzyni wywrotki S = stal A = aluminium Seria 44 Liczba osi 2, 3, 4 osie Wersja N = zwykła L = długa K = krótka V = objętościowa MHPS HALFPIPE / KOLEBKA STALOWA WERSJE przy ścianie tylnej K Krótka N Normalna L Długa V Pojemność 2 osie Typ MHPS 44/2 K MHPS 44/2 N MHPS 44/2 L Długość nominalna 6,6 m 7,6 m 8,6 m - Pojemność nominalna zewn.: S1/S4 18,5 23 m 3 21,3 33,5 m 3 24,1 38 m 3 - wewn.: S2/S5 17,9 22,3 m 3 20,7 32,6 m 3 23,5 37 m 3-3 osie Typ MHPS 44/3 N MHPS 44/3 L MHPS 44/3 V Długość nominalna - - 7,6 m 8,6 m 10,05 m Pojemność nominalna zewn.: S1/S4/S6-21,3 33,5 m 3 24,1 38 m 3 30,5 44,4 m 3 wewn.: S2/S5-20,7 32,6 m 3 23,5 37 m 3 29,9 43,4 m 3 4 osie Typ MHPS 44/4 V Długość nominalna ,7 m Pojemność nominalna zewn.: S1/S ,5 47,2 m 3 wewn.: S2/S ,9 46,3 m 3 Wysokości burt do mm 4 meiller.com

5 MHKA SKRZYNIA / KOLEBKA ALUMINIOWA WERSJE przy ścianie tylnej K Krótka N Normalna L Długa 2 osie Typ MHKA 44/2 K MHKA 44/2 N MHKA 44/2 L V Pojemność Długość nominalna 6,6 m 7,6 m 8,6 m - Pojemność nominalna zewn.: S m m m 3 - wewn.: S m m m 3 - G osie Typ MHKA 44/3 N MHKA 44/3 L MHKA 44/3 V Długość nominalna - - 7,6 m 8,6 m 10,05 m Pojemność nominalna zewn.: S m m m 3 wewn.: S m m m 3 G m 3 4 osie Typ MHKA 44/4 V Długość nominalna ,7 m Pojemność nominalna zewn.: S m 3 wewn.: S m 3 G Wysokości burt do mm 5

6 Bezpieczna jazda bezpieczne przechyla Najlepsze właściwości jezdne dzięki innowacyjnemu podwoziu Komfortowa i bezpieczna jazdy: podwozia MEILLER są do siebie idealnie dopasowane: wytrzymała na zginanie i skręcanie rama podwozia MEILLER i komponenty, jak osie, łożyska, hamulce, amortyzatory i sprężyny powietrzne znanych producentów zapewniają najlepsze właściwości jezdne. Nisko ułożony środek ciężkości dba o właściwą pozycję na drodze. W przypadku dużego nacisku na siodło i osie firma MEILLER oferuje wzmocnioną ramę HD. Technika przechylania MEILLER Przechylanie i opuszczanie przebiegają bezpiecznie i szybko: mocna, oryginalna instalacja hydrauliczna MEILLER zapewnia dużą prędkość roboczą. Funkcja szybkiego opuszczania pozwala zaoszczędzić nawet 40% czasu. Duże rezerwy przeciążeniowe, duża początkowa siła nośna i nisko ułożony łączny środek ciężkości zapewniają bezpieczeństwo podczas przechylania. Długie prowadnice zmniejszają podatność tłoków na zginanie. System ostrzegania o przechylaniu Tilt Alert monitoruje pochylanie wywrotki siodłowej i odpowiednio wcześnie ostrzega kierowcę. Hydraulika MEILLER: Potężna. Wytrzymała. Wydajna. Instalacja hydrauliczna MEILLER wysoka jakość i stabilność. Odporna na zabrudzenia i zużycie dzięki wysokowytrzymałym materiałom i nitrowanym powierzchniom. Zoptymalizowane zawory przechyłu i pompy zapewniają najlepsze czasy cyklu. Precyzyjne sterowanie ruchem także pod wysokimi obciążeniami dzięki technice proporcjonalnej. Praktycznie bezobsługowa dzięki optymalnie skonstruowanym obiegom oleju. MEILLER B E Z P I E C Z N E I E P R Z E C H Y L A N Zalety Zoptymalizowana pod względem masy rama podwozia, zapewniająca bardzo dobre właściwości jezdne Oryginalna instalacja hydrauliczna MEILLER: mocna i wytrzymała Innowacyjna technika osi z bezobsługowymi łożyskami Oś podnoszona zmniejsza zużycie paliwa i zużycie opon 6 meiller.com

7 nie Bezpieczna jazda bezpieczne hamowanie Mniej manewrów w ciasnym ruchu drogowym: wspomaganie manewrowania poprawia zdolność jazdy na zakrętach, w szczególności na rondach i podczas skręcania. Powoduje to także zmniejszenie zużycia opon. Oś podnoszona, zapewniająca ekonomiczny transport Systemy podnoszenia osi zmniejszają zużycie opon i paliwa podczas pustych przejazdów. Po załadowaniu pojazdu oś podnoszona automatycznie się obniża, zapewniając w ten sposób większy nacisk na oś i lepszą stabilność w czasie jazdy. Do wyboru hamulce bębnowe i tarczowe. Czujniki zużycia zapewniają pełną kontrolę nad okładzinami hamulcowymi i ciśnieniem powietrza w oponach. Płynne odjeżdżanie ze wspomaganiem ruszania Wystarczy naciśnięcie przycisku, aby włączyć wspomaganie ruszania, gwarantujące poprawę trakcji w nierównym terenie. Wspomaganie ruszania zwiększa przyczepność osi napędzanej do podłoża w momencie ruszania. Pozwala to na płynny odjazd. Bezpieczeństwo zawsze wtedy, gdy jest niezbędne: obliczona przez FEM, wytrzymała na zginanie i skręcanie zespolona konstrukcja MEILLER Osprzęt do podwozia Możliwość rozszerzenia zastosowania: Koła zapasowe Uchwyt koła zapasowego na ścianie czołowej lub pod podwoziem Błotniki z tworzywa sztucznego lub aluminium Instalacja hydrauliczna MEILLER jest przeznaczona specjalnie do wymogów stawianych w budownictwie. 7

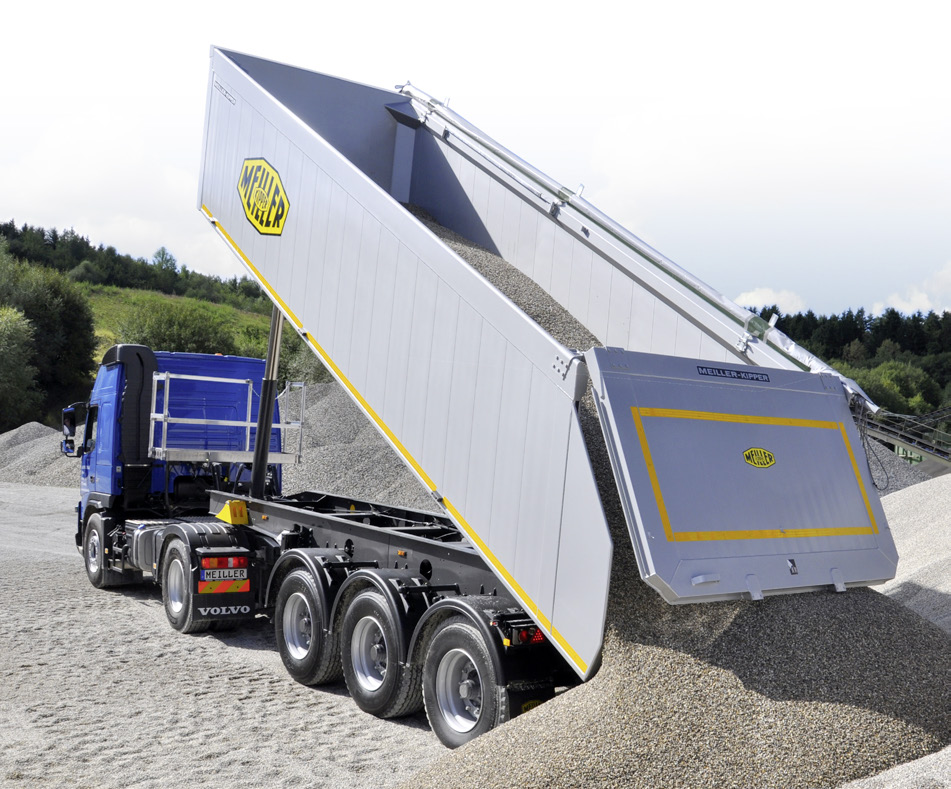

8 Kolebki do codziennych, praktycznych za Odpowiednia wywrotka siodłowa do każdego zastosowania Kolebki MEILLER stworzono z myślą o długiej żywotności: są odporne na zarysowania i zoptymalizowane pod kątem zużycia dla najcięższych zastosowań. Trzywarstwowa koncepcja umożliwia idealne dostosowanie ich do indywidualnych warunków zastosowania. Kolebki MEILLER Kolebki MEILLER są zoptymalizowane pod względem zużycia przy zastosowaniach w ciężkich warunkach: wybrzuszony kształt zapewnia ochronę zarówno przed zużyciem wskutek ścierania i uderzeń. Obniżona wysokość załadowcza ułatwia napełnianie i obniża środek ciężkości. Zapewnia to poprawę właściwości jezdnych i przechylania. Wydajny transport materiałów sypkich: wywrotka siodłowa MEILLER MHKS z kanciastą kolebką stalową Odpowiednia kolebka do każdego zastosowania: Kolebki stalowe lub aluminiowe Kształt kolebki półokrągły (P=Half-Pipe) lub kanciasty (K=skrzynia) W wersjach krótkiej, normalnej, długiej lub pojemnościowej Różne grubości ścian i dna Zabudowy pojemnościowe Przewozisz lekkie materiały sypkie o dużej objętości? Zabudowy pojemnościowe MEILLER pomieszczą produkty rolnicze lub materiały do recyklingu. MEILLER B e z p o b s ł u g i i e c z e ń s t w o Ściany tylne praktyczne rozwiązania! Rozmaite warianty ścian bocznych umożliwiają wybranie dopasowanego rozwiązania. Maksymalną elastyczność zapewniają ściany tylne S4 lub S5 z zamknięciami kleszczowymi lub kłowymi. Wariant ściany tylnej S6 można otwierać hydraulicznie w połączeniu ze zdalnym sterowaniem i.s.a.r.-control komfortowo przez naciśnięcie przycisku. 8 meiller.com Ściana tylna z wahliwym otwieraniem Wahliwa ściana jest odporna na zużycie i otwiera się już przy kącie pochylenia wynoszącym 3. Ściana tylna z otwieraniem hydraulicznym Hydrauliczna ściana tylna otwiera się całkowicie przed przechyleniem lub w jego trakcie i pozostaje otwarta podczas opróżniania. Wariant ściany tylnej S6 zamyka się szczelnie hydraulicznie bez dodatkowego zamknięcia. Zalety Komponenty zoptymalizowane pod kątem masy użytecznej Odpowiednie do zastosowania jako rozściełacz Wytrzymałe zamknięcia ściany tylnej Odpowiedni wybór dla każdego użytkownika: optymalnie dopasowana paleta produktów

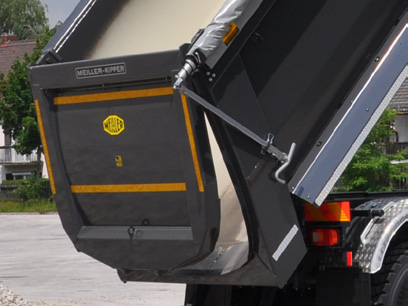

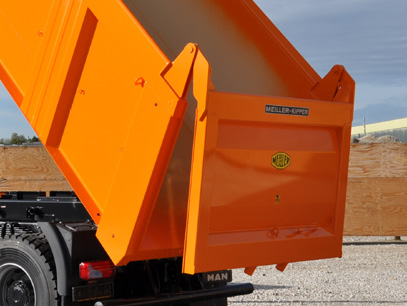

9 dań WAHLIWE OTWIERANIE P S1/S4 K S1 P S2/S5 K S2 OTWIERANIE HYDRAULICZNE ALUMINIOWA POJEMNOŚCIOWA S4/S5/S6 G12 S6 także ze zdalnym sterowaniem Warianty ścian tylnych ŚCIANA TYLNA OTWIERA ZAMKNIĘCIE Wychylne zawieszenie hydrauliczny do wyboru oba warianty ukośna na zewnątrz S1 S6 (bez zamknięcia) S4 Kleszcze leży wewnątrz S2 S5 Kieł prosta G12 z drzwiami skrzydłowymi 1/2 i 1/2 Osprzęt do ścian tylnych Możliwość rozszerzenia zastosowania Podwyższone łożyskowanie ściany tylnej dla lepszego przelotu Urządzenie dozujące Zasuwa zboża z zamknięciami kneblowymi, opcjonalnie z lejem lub workiem wysypowym Gumowa uszczelka Podwyższone łożyskowanie ściany tylnej zapewnia duży przelot, np. do ciężkich wyburzeń. 9

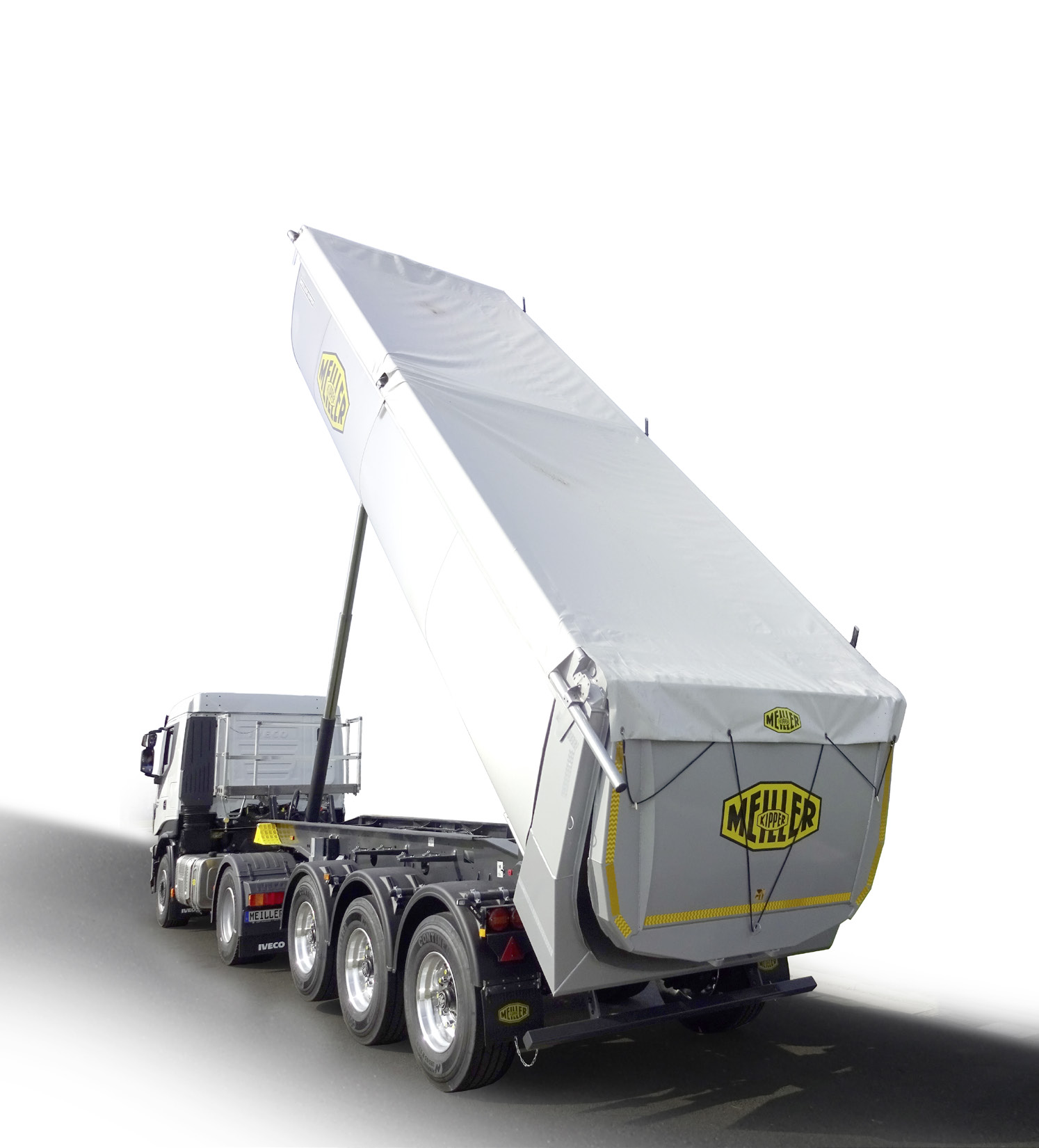

10 Elementy dobudowane i osprzęt Indywidualne rozszerzenia dla każdego użytkownika odpowiedni pojazd Każdą wywrotkę siodłową MEILLER można dostosować do indywidualnego zastosowania. Celem oferowanego osprzętu jest zwiększenie bezpieczeństwa i praktyczności codziennej pracy. Program sięga od drabin, przez różne możliwości ładowania, do systemów kamer. OSPRZĘT p r a k t y c z n e i w o ś c w ł a ś c i Systemy plandek MEILLER są dostępne jako plandeki przesuwne i rolowane. Systemy plandek MEILLER Zakrywanie transportowanego materiału: oszczędność paliwa i ochrona ładunku. W przypadku wersji elektrycznej z komfortową obsługą za pomocą zdalnego sterowania MEILLER i.s.a.r.-control. Systemy plandek MEILLER są optymalnie dopasowane do kolebek MEILLER. Kompletne rozwiązanie z jednej ręki wyjątkowe zalety. Plandeka przesuwna ręczna lub elektryczna, z dachem ochronnym plandeki lub bez niego Boczna plandeka rolowana Oświetlenie w technologii LED Oświetlenie MEILLER w technologii LED zapewnia większe bezpieczeństwo na drodze i znacznie lepszą widoczność. Oświetlenie tylne LED ze zintegrowanym trójkątnym światłem odblaskowym Reflektory robocze LED Boczne lampy konturowe LED Lampy obrysowe i gabarytowe Większe bezpieczeństwo ruchu i lepsza widoczność dzięki oświetleniu MEILLER w technologii LED. Szybkie i bezpieczne wchodzenie na pojazd Drabina stalowa lub aluminiowa, składana, z ergonomicznym szybkozamykaczem (zgodna z UVV) 10 meiller.com

11 Zawsze szybkie i bezpieczne obsługiwanie procesów przy użyciu zdalnego sterowania i.s.a.r.-control. MEILLER SmartBoard Zdalne sterowanie MEILLER i.s.a.r.-control Zdalne sterowanie MEILLER i.s.a.r.-control zapewnia pełną kontrolę: pochylanie jest możliwe z bezpiecznej odległości, z miejsca o najlepszej widoczności. Obsługa jest jeszcze łatwiejsza dzięki wstępnie zaprogramowanym procedurom sterowania nadążnego. SmartBoard Sterowanie wywrotką siodłową MEILLER jest możliwe przy użyciu zamontowanego z boku modułu SmartBoard. Oprócz wyświetlania wielu stanów roboczych umożliwia on obsługę hamulca rozściełacza, osi podnoszonej i wspomagania ruszania. Dalsze praktyczne akcesoria ułatwiają codzienną pracę: System kamer Stanowisko obsługi Skrzynka narzędziowa Błotnik Zawieszenie węża Przydatne akcesoria, jak gaśnica, uchwyt łopaty i miotły, kliny pod koła i uchwyty, tabliczka ostrzegawcza, gniazdo wtykowe Sprzęg holowniczy Wspornik teleskopowy Dostępne są dwa różne przebiegi programów: 1. Wychylanie: złożenie do góry zabezpieczenia przeciwnajazdowego, otwarcie plandeki, otwarcie ściany tylnej, przechylenie 2. Opuszczenie i przygotowanie do jazdy: opuszczenie, zamknięcie ściany tylnej, zamknięcie plandeki, opuszczenie zabezpieczenia przeciwnajazdowego 11

12 Izolacja termiczna do budowy dróg Całkowicie zintegrowane rozwiązanie o najwyższym komforcie obsługi Niezmiennie wysokie temperatury przy podawaniu asfaltu do rozściełacza drogowego. Izolacja termiczna MEILLER zapobiega wychłodzeniu mieszanego materiału. Pełna kontrola: miernik temperatury wskazuje aktualne wartości w czasie rzeczywistym, opcjonalnie z systemem telematycznym GPS. Izolacja termiczna MEILLER bezpieczna izolacja MEILLER stosuje wytrzymały, odporny na kondensacyjnej. W celu zapewnienia izolacji od góry, zabudowę zakrywa plandeka wodę materiał izolacyjny (80 mm) w połączeniu z dwuwarstwowymi powłokami ze termiczna MEILLER w przypadku wersji stali szlachetnej. Są osadzone na ścianach elektrycznej obsługiwana za pomocą zdalnego sterowania. Montaż uchwytu koła bocznych, ścianie czołowej, dennej i tylnej. Izolacje termiczne MEILLER oddychają: zapasowego i drabinki na ścianie czołowej gwarancja wysychania możliwej wody możliwe bez ograniczeń. Spełnia wymogi ministerstwa budownictwa: wywrotka siodłowa MEILLER z izolacją termiczną do budowy dróg. z certyfikatem produkcyjnym IZOLOWANE TERMICZNIE MEILLER wg VDI meiller.com

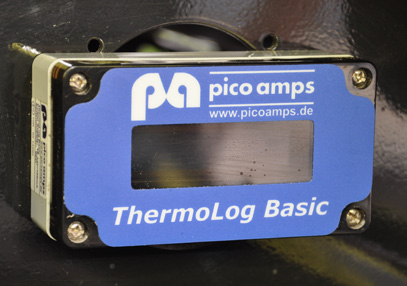

13 Certyfikat produkcji MEILLER wg dyrektywy VDI 2055 Standardowo gwarantowane jest zachowanie ustawowych przepisów dotyczących zwiększenia jakości układania asfaltu. Firma MEILLER prowadzi dowody obliczeniowe we współpracy z instytutem badawczym ds. ochrony przed wysoką temperaturą (Forschungsinstitut für Wärmeschutz FIW). Firma MEILLER zapewnia stale wysokie temperatury mieszanego asfaltu podczas transportu. Precyzyjne urządzenie pomiarowe Niezawodna technika pomiarowa monitoruje temperaturę w czterech punktach pomiaru. Możliwość wyboru opcji wyświetlania i przesyłu danych: Typ A: wskazanie temperatury i interfejs szeregowy Typ B: wskazanie temperatury z mobilną drukarką Bluetooth i interfejs szeregowy Typ C: wskazanie temperatury, lokalizacji i dalszych danych oraz system telematyczny do przesyłu danych Pomiar każdej minuty: protokół transportowy monitoruje jakość każdego ładunku. Prosta konserwacja W przypadku uszkodzeń izolację można łatwo wymieniać panelami. Obniża to koszty napraw i umożliwia szybką realizację. Dostęp do czujników można uzyskać łatwo za pośrednictwem jednego miejsca dostępowego. Zalety Bezpieczna izolacja termiczna transportowanego materiału bez mostków cieplnych Brak ryzyka uszkodzenia materiału sypkiego dzięki wytrzymałemu wykonaniu odpornemu na temperaturę Miernik temperatury o dużym zakresie funkcji 13

14 Przedsiębiorstwo MEILLER Innowacyjność wynikająca ze 160 lat tradycji Pierwszoklasowa jakość i niezawodność wyróżniają nasze produkty i są podstawą niezwykłego zadowolenia naszych klientów. Systematycznie optymalizujemy łańcuch procesu powstawania produktów, aby stale poprawiać nasze podejście do jakości. Przedsiębiorstwo MEILLER jest synonimem innowacyjnych produktów i systemowych rozwiązań do gospodarki budowlanej i gospodarki odpadami. Nasze zobowiązanie: realizowanie dostosowanych do potrzeb rynku innowacji przez wdrażanie najlepszych rozwiązań technicznych ze zmotywowanymi pracownikami, najnowocześniejszymi procesami produkcji i wsparciem ze strony dostawców. Quality Solidity Ef fic QS ES i en cy Safety Jakość produktu Pracownice i pracownicy firmy MEILLER gwarantują wysoką jakość wszystkich produktów MEILLER. MEILLER kładzie szczególny nacisk na przykładną jakość produktów i wyróżniające się utrzymanie wartości. Dlatego też wszystkie komponenty są dostosowane do ciężkich warunków zastosowania i długiej żywotności. Wyróżniają się dobrą obróbką, niezawodnością i niewielką podatnością na zużycie. Szybki serwis Doświadczone zespoły serwisowe oferują know-how i kompetencję. Nasz mobilny, zakładowy dział obsługi klienta oraz rozsiane na całym świecie punkty obsługi klienta są natychmiast do dyspozycji, gdy konieczny jest serwis. U nas każdy klient jest wyróżniony. 14 meiller.com

15 Części zamienne Wysoka dostępność i niezawodne dostawy części zamiennych pozwalają zminimalizować czasy przestojów. Dzięki dopracowanej logistyce dostarczamy części zamienne szybko i do wskazanych miejsc docelowych. Zaufaj sprawdzonej jakości oryginalnych części zamiennych MEILLER, które są optymalnie dopasowane do każdego produktu MEILLER. Pilnie potrzebne oryginalne części zamienne MEILLER przybywają szybko do żądanego miejsca. Liczne techniczne kamienie milowe i innowacje firmy MEILLER po dziś dzień kształtują branże budownictwa, przetwarzania odpadów i przemysł pojazdów użytkowych na całym świecie. 15

16 MEILLER w pobliżu Pełny serwis z jednej ręki Obecność na całym świecie Lokalizacje / biura sprzedaży MEILLER Warsztaty serwisowe Najbliższy zakład firmy MEILLER znajduje się w Twojej okolicy. Znajdź najbliższe warsztaty serwisowe, używając wyszukiwania online pod adresem meiller.com/service 1611_Pl Zmiany techniczne i pomyłki zastrzeżone. Na ilustracjach mogą być przedstawione opcje wyposażenia specjalnego.
