1 SYSTEMY OGRODZENIOWE 2019 Ogrodzenia tworzone z pasją...

2 POLBRAM STEEL GROUP ZABEZPIECZENIE ANTYKOROZYJNE NOWOCZESNE TECHNOLOGIE Jesteśmy producentem systemów ogrodzeniowych, firmą z ugruntowaną pozycją na rynku. Działamy nieprzerwanie od 28 lat. Specjalizujemy się w produkcji i sprzedaży ogrodzeń nowoczesnych i tradycyjnych. W ofercie posiadamy szeroki wybór bram dwuskrzydłowych, bram przesuwnych, furtek, przęseł, paneli, słupów oraz akcesorii. Idealnie dobrane elementy gwarantują łatwy montaż i spójność całego ogrodzenia. Produkty naszej firmy znajdują zwolenników nie tylko w Polsce, ale również za g r a n i c ą. Wy c h o d z ą c n a p r z e c i w oczekiwaniom Klienta nieustannie podwyższamy standardy i szukamy jeszcze lepszych rozwiązań, by zapewnić produkty idealnie dopasowane do Państwa potrzeb. Wyróżnione w naszej gamie wyroby są zabezpieczone antykorozyjnie poprzez cynkowanie ogniowe. Podczas procesu technologicznego poprzez dyfuzję ciekłego cynku z powierzchnią stalową tworzy się warstwa powłoki cynkowej, która na wiele lat zabezpiecza produkt przed korozją. Na naszej linii produkcyjnej wykorzystujemy w pełni zautomatyzowaną lakiernię proszkową. Dzięki komputerowemu sterowaniu parametry procesu zawsze pozostają optymalne, co pozwala na uzyskanie najwyższej jakości powłoki lakierniczej. Uzyskana warstwa farby po obróbce cieplnej tworzy estetyczne i odporne na działanie czynników zewnętrznych wykończenie produktu. Nieustannie inwestujemy w rozwój firmy, nowoczesne technologie, szkolenia kadr. Pracujemy na systemie ERP stworzonym przez lidera z branży oprogramowania dla firm produkcyjno-handlowych. Przy produkcji systemów ogrodzeniowych wprowadzamy najnowsze rozwiązania techniczne ograniczające jednostkowe zużycie energii i emisji CO2. Dążymy do maksymalnego zautomatyzowania produkcji. DLACZEGO WARTO POSIADAĆ PRODUKTY MARKI POLBRAM? ORYGINALNE WZORNICTWO SZEROKA GAMA ASORTYMENTU SYSTEMY Z 10 LETNIĄ GWARANCJĄ ŁATWY MONTAŻ PRODUKTY POSIADAJĄ CERTYFIKAT CE ZABEZPIECZENIE METODĄ DUPLEX AUTOMATYKA OBRÓBKA LASEROWA W procesie produkcji wykorzystujemy technologię cięcia laserowego. Pozwala ona na precyzyjne wykonywanie elementów składowych produkowanych ogrodzeń. Jest to najnowocześniejszy, najdokładniejszy oraz najszybszy sposób obróbki elementów metalowych. Technologia ta zapewnia również gładką i czystą powierzchnię co eliminuje konieczność obróbki wykończeniowej.

3 NOWOCZESNY DESIGN S P I S T R E Ś C I LIZBONA II TOKIO HAWANA BERNO SEUL DUBAJ NOWOŚĆ BAKU NOWOŚĆ 2019 KLASYCZNE WZORNICTWO MONAKO WENECJA NIKOZJA RYGA TUNIS P ECO II E EZ K KPZ KŁ KŁZ AKCESORIA SYSTEM 3D KOMPLETY 3D PANELE STRONG PANELE I AKCESORIA DO SYSTEMU 3D SŁUPY I AKCESORIA DO SIATEK I RUSZTOWANIA AUTOMATYKA INSTRUKCJE MONTAŻU REALIZACJE ASPEKTY PRAWNE Wspieramy: Wyróżnienie

4

5 NOWOCZESNY DESIGN

6 NOWOCZESNY DESIGN LIZBONA II DOSTĘPNY RÓWNIEŻ W KOLORZE RAL 7016 ANTRACYT STRUKTURA RAL 9005 CZARNY STRUKTURA -4-

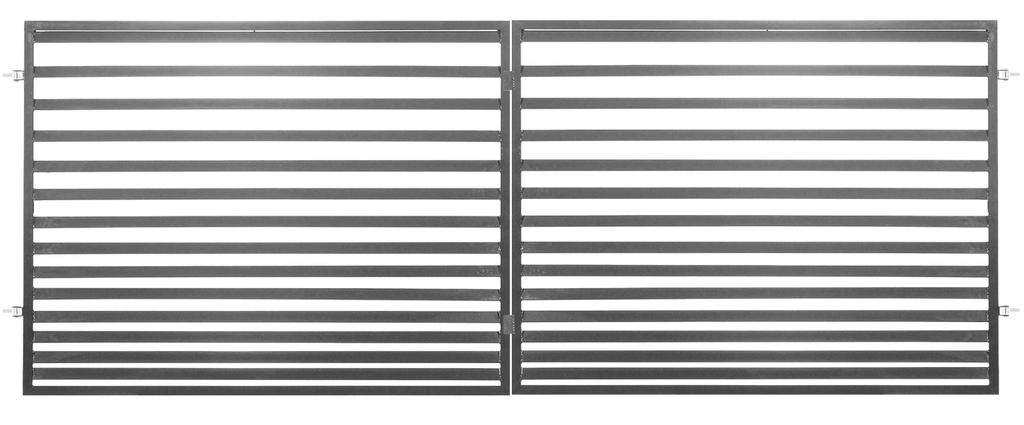

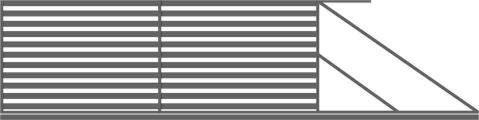

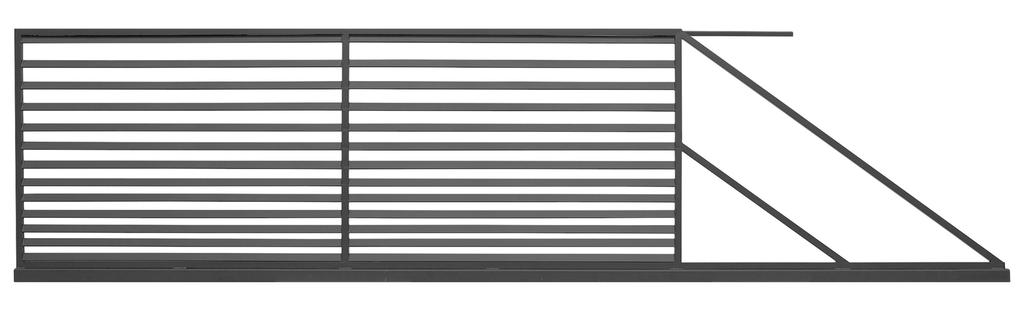

7 10 lat Gwarancji* RAL7016 Brama dwuskrzydłowa Wysokość: 1,50 m nr: Przęsło Szerokość: 2,00 m Wysokość: 1,20 m nr: Malowanie proszkowe Produkt ocynkowany Zawiasy w komplecie Furtka Szerokość: 0,90 m Wysokość: 1,50 m lewa nr: prawa nr: Brama przesuwna Wysokość: 1,50 m lewa nr: prawa nr: W ZESTAWIE Z BRAMĄ PRZESUWNĄ Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózki jezdne Produkty posiadaj¹ Certyfikat CE Bramy przystosowane do automatyki AKCESORIA pozostałe akcesoria str SŁUPY Ocynk + RAL 7016 Struktura - Bramowy z nitonakętką 100x100mm nr: Bramowo-furtkowy 100x100mm nr: Gładki 50x50mm nr: x100mm nr: OBEJMY Ocynk + RAL 7016 Struktura - Początkowa 50x50 nr: x100 nr: Pośrednia 50x50 nr: x100 nr: Narożna 50x50 nr: x100 nr: ŁĄCZNIK TYP "T" Ocynk + RAL 7016 Struktura (4 w komplecie) nr: ŁĄCZNIK TYP "O" Ocynk + RAL 7016 Struktura (4 w komplecie) nr: ZAMKNIĘCIE DO FURTKI Ocynk + RAL 7016 Struktura nr: ZESTAW ELEMENTÓW DO FURTKI Ocynk + RAL 7016 Struktura nr: *Zarejestruj zakup na wype³nij formularz serwisowy i wyd³u gwarancjê. -5-

8 NOWOCZESNY DESIGN TOKIO RAL 7016 ANTRACYT STRUKTURA -6-

9 10 lat Gwarancji* RAL7016 Brama dwuskrzydłowa Wysokość: 1,50 m nr: Przęsło Szerokość: 2,00 m Wysokość: 1,20 m nr: Malowanie proszkowe Produkt ocynkowany Zawiasy w komplecie Furtka Szerokość: 0,90 m Wysokość: 1,50 m lewa nr: prawa nr: Brama przesuwna Wysokość: 1,50 m lewa nr: prawa nr: W ZESTAWIE Z BRAMĄ PRZESUWNĄ Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózki jezdne Produkty posiadaj¹ Certyfikat CE AKCESORIA pozostałe akcesoria str Bramy przystosowane do automatyki SŁUPY Ocynk + RAL 7016 Struktura - Bramowy z nitonakętką 70x70mm nr: Bramowo-furtkowy 70x70mm nr: Gładki 50x50mm nr: x70mm nr: OBEJMY Ocynk + RAL 7016 Struktura - Początkowa 50x50 nr: x70 nr: Pośrednia 50x50 nr: x70 nr: Narożna 50x50 nr: x70 nr: ŁĄCZNIK TYP "T" Ocynk + RAL 7016 Struktura (4 w komplecie) nr: ŁĄCZNIK TYP "O" Ocynk + RAL 7016 Struktura (4 w komplecie) nr: ZAMKNIĘCIE DO FURTKI Ocynk + RAL 7016 Struktura nr: ZESTAW ELEMENTÓW DO FURTKI Ocynk + RAL 7016 Struktura nr: *Zarejestruj zakup na wype³nij formularz serwisowy i wyd³u gwarancjê. -7-

10 NOWOCZESNY DESIGN HAWANA RAL 7016 ANTRACYT STRUKTURA -8-

12 NOWOCZESNY DESIGN BERNO RAL 7016 ANTRACYT STRUKTURA -10-

14 NOWOCZESNY DESIGN SEUL RAL 7016 ANTRACYT STRUKTURA -12-

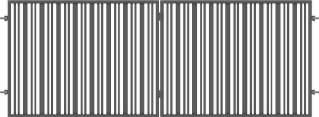

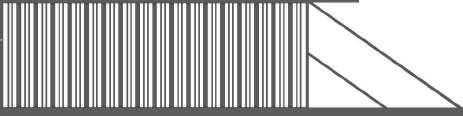

15 10 lat Gwarancji* RAL7016 Brama dwuskrzydłowa Wysokość: 1,50 m nr: Przęsło Szerokość: 2,00 m Wysokość: 1,20 m nr: Malowanie proszkowe Produkt ocynkowany Zawiasy w komplecie Furtka Szerokość: 0,90 m Wysokość: 1,50 m Uniwersalna nr: Brama przesuwna Wysokość: 1,50 m lewa nr: prawa nr: W ZESTAWIE Z BRAMĄ PRZESUWNĄ Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózki jezdne Produkty posiadaj¹ Certyfikat CE AKCESORIA pozostałe akcesoria str Bramy przystosowane do automatyki SŁUPY Ocynk + RAL 7016 Struktura - Bramowy z nitonakętką 100x100mm nr: Bramowo-furtkowy 100x100mm nr: Gładki 50x50mm nr: x100mm nr: OBEJMY Ocynk + RAL 7016 Struktura - Początkowa 50x50 nr: x100 nr: Pośrednia 50x50 nr: x100 nr: Narożna 50x50 nr: x100 nr: ŁĄCZNIK TYP "T" Ocynk + RAL 7016 Struktura (4 w komplecie) nr: ŁĄCZNIK TYP "O" Ocynk + RAL 7016 Struktura (4 w komplecie) nr: ZAMKNIĘCIE DO FURTKI Ocynk + RAL 7016 Struktura nr: ZESTAW ELEMENTÓW DO FURTKI Ocynk + RAL 7016 Struktura nr: *Zarejestruj zakup na wype³nij formularz serwisowy i wyd³u gwarancjê. -13-

16 NOWOCZESNY DESIGN DUBAJ NOWOŒÆ RAL 7016 ANTRACYT STRUKTURA -14-

17 10 lat Gwarancji* RAL7016 Brama dwuskrzydłowa Wysokość: 1,54 m nr: Przęsło Szerokość: 2,00 m Wysokość: 1,20 m nr: Malowanie proszkowe Produkt ocynkowany Zawiasy w komplecie Furtka Szerokość: 0,90 m Wysokość: 1,54 m Uniwersalna nr: Brama przesuwna Wysokość: 1,54 m lewa nr: prawa nr: W ZESTAWIE Z BRAMĄ PRZESUWNĄ Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózki jezdne Produkty posiadaj¹ Certyfikat CE AKCESORIA pozostałe akcesoria str Bramy przystosowane do automatyki SŁUPY Ocynk + RAL 7016 Struktura - Bramowy z nitonakętką 100x100mm nr: Bramowo-furtkowy 100x100mm nr: Gładki 50x50mm nr: x100mm nr: ŁĄCZNIK TYP "T" Ocynk + RAL 7016 Struktura (4 w komplecie) nr: ŁĄCZNIK TYP "O" Ocynk + RAL 7016 Struktura (4 w komplecie) nr: ZAMKNIĘCIE DO FURTKI Ocynk + RAL 7016 Struktura nr: ZESTAW ELEMENTÓW DO FURTKI Ocynk + RAL 7016 Struktura nr: *Zarejestruj zakup na wype³nij formularz serwisowy i wyd³u gwarancjê. -15-

18 NOWOCZESNY DESIGN BAKU NOWOŒÆ RAL 7016 ANTRACYT STRUKTURA -16-

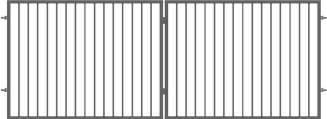

19 10 lat Gwarancji* RAL7016 Brama dwuskrzydłowa Wysokość: 1,50 m nr: Przęsło Szerokość: 2,00 m Wysokość: 1,20 m nr: Malowanie proszkowe Produkt ocynkowany Zawiasy w komplecie Furtka Szerokość: 0,90 m Wysokość: 1,50 m Uniwersalna nr: Brama przesuwna Wysokość: 1,50 m lewa nr: prawa nr: W ZESTAWIE Z BRAMĄ PRZESUWNĄ Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózki jezdne Produkty posiadaj¹ Certyfikat CE AKCESORIA pozostałe akcesoria str Bramy przystosowane do automatyki SŁUPY Ocynk + RAL 7016 Struktura - Bramowy z nitonakętką 70x70mm nr: Bramowo-furtkowy 70x70mm nr: Gładki 50x50mm nr: x70mm nr: ŁĄCZNIK TYP "L" Ocynk + RAL 7016 Struktura (4 w komplecie) nr: ZAMKNIĘCIE DO FURTKI Ocynk + RAL 7016 Struktura nr: ZESTAW ELEMENTÓW DO FURTKI Ocynk + RAL 7016 Struktura nr: *Zarejestruj zakup na wype³nij formularz serwisowy i wyd³u gwarancjê. -17-

20

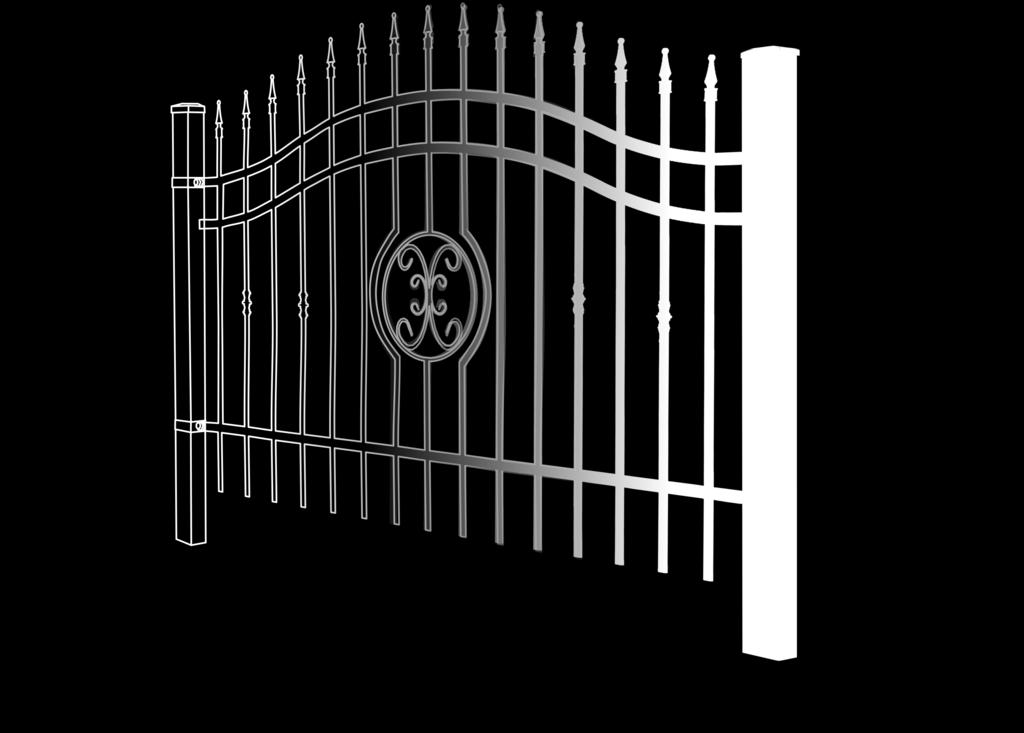

21 KLASYCZNE WZORNICTWO

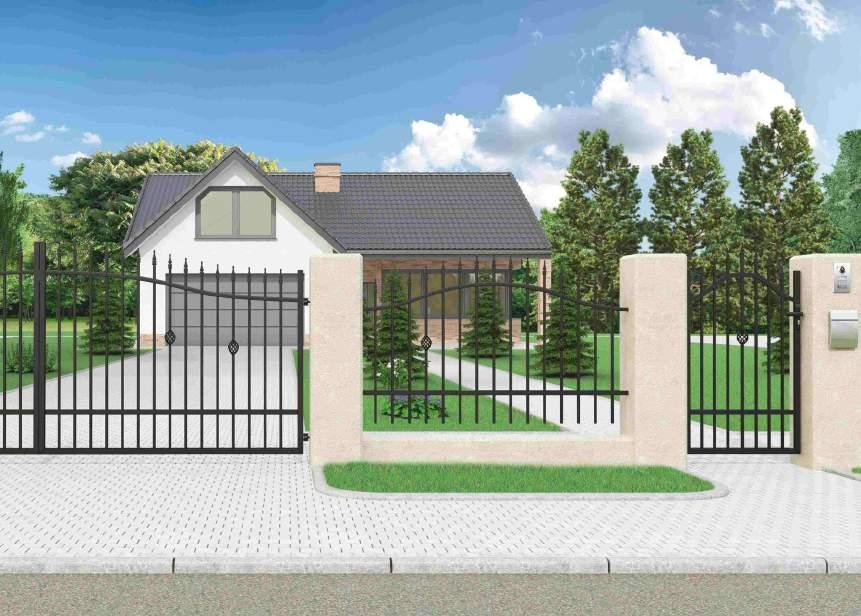

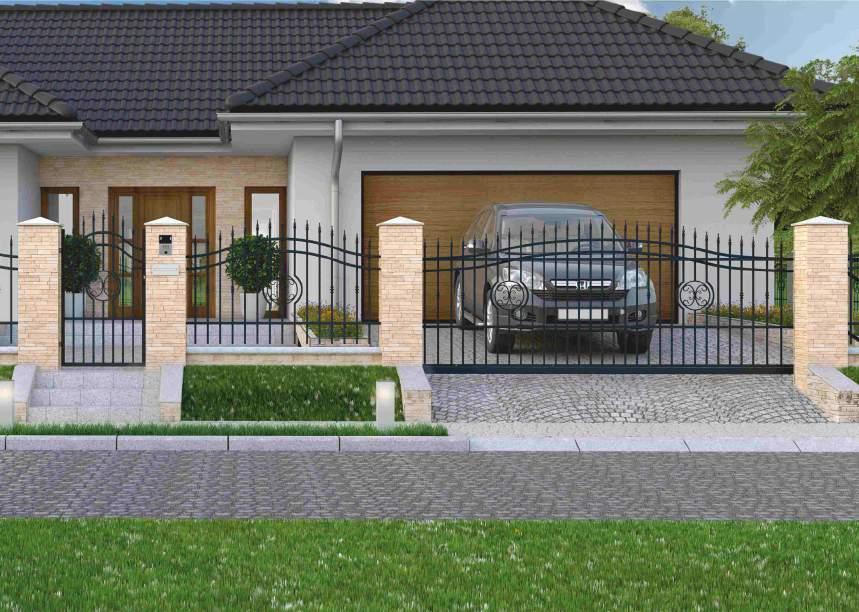

22 KLASYCZNE WZORNICTWO MONAKO RAL 9005 CZARNY -20-

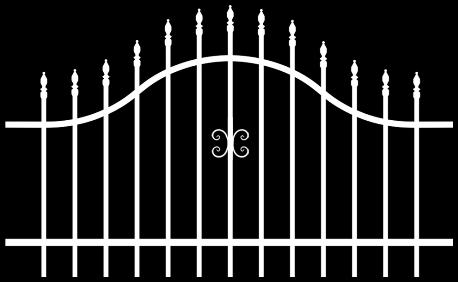

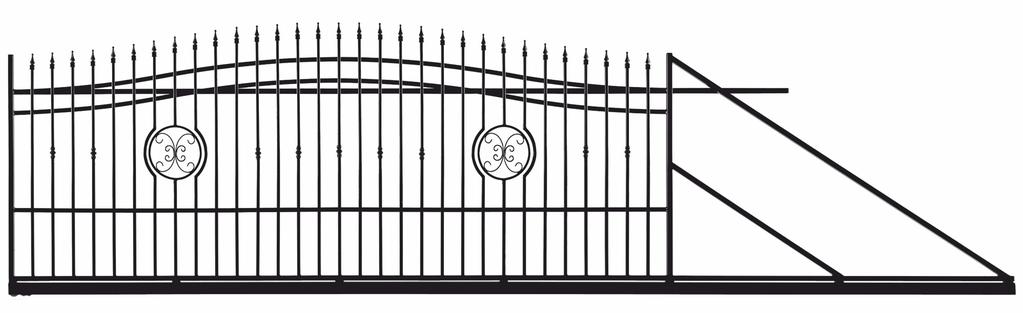

23 10 lat Gwarancji* RAL9005 Brama dwuskrzydłowa Wysokość: 1,40-1,60 m nr: Przęsło Szerokość: 2,00 m Wysokość: 1,10-1,28 m nr: Malowanie proszkowe Produkt ocynkowany Zawiasy w komplecie Furtka Szerokość: 0,90 m Wysokość: 1,40-1,60 m lewa nr: prawa nr: Brama przesuwna Wysokość: 1,40-1,60 m lewa nr: prawa nr: W ZESTAWIE Z BRAMĄ PRZESUWNĄ Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózki jezdne Produkty posiadaj¹ Certyfikat CE AKCESORIA pozostałe akcesoria str Bramy przystosowane do automatyki SŁUPY Ocynk + RAL Bramowy z nitonakętką 100x100mm nr: Bramowo-furtkowy 100x100mm nr: Gładki 50x50mm nr: x100mm nr: OBEJMY Ocynk + RAL Początkowa 50x50 nr: x100 nr: Pośrednia 50x50 nr: x100 nr: Narożna 50x50 nr: x100 nr: ŁĄCZNIK TYP "T" Ocynk + RAL 9005 (4 w komplecie) nr: ŁĄCZNIK TYP "O" Ocynk + RAL 9005 (4 w komplecie) nr: ZAMKNIĘCIE DO FURTKI Ocynk + RAL 9005 nr: ZESTAW ELEMENTÓW DO FURTKI Ocynk + RAL 9005 nr: *Zarejestruj zakup na wype³nij formularz serwisowy i wyd³u gwarancjê. -21-

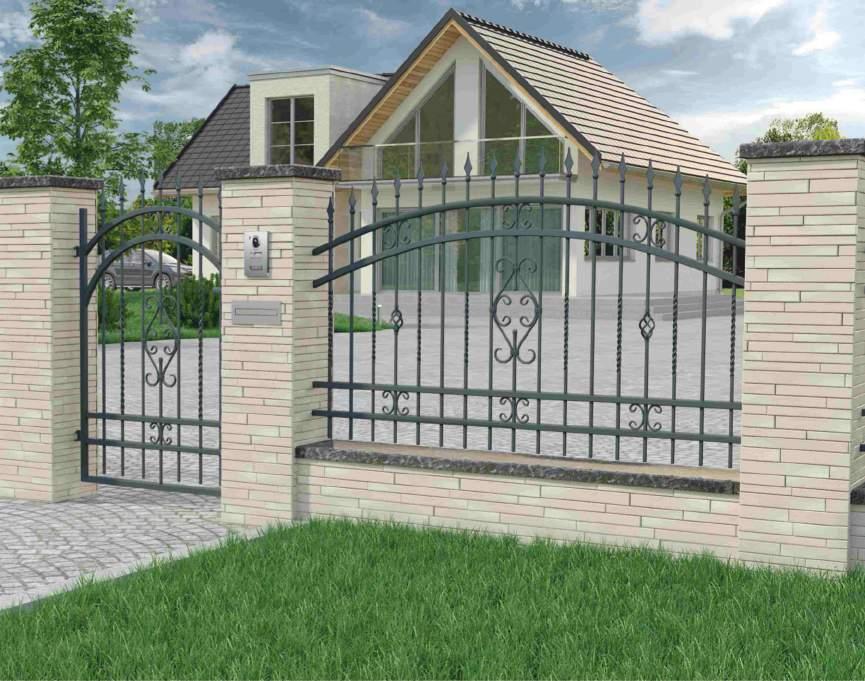

24 KLASYCZNE WZORNICTWO WENECJA RAL 9005 CZARNY -22-

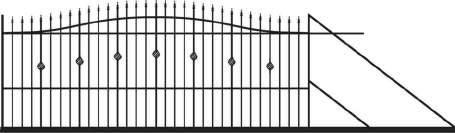

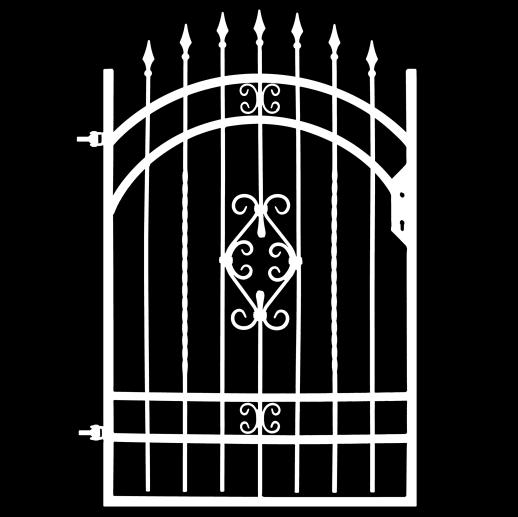

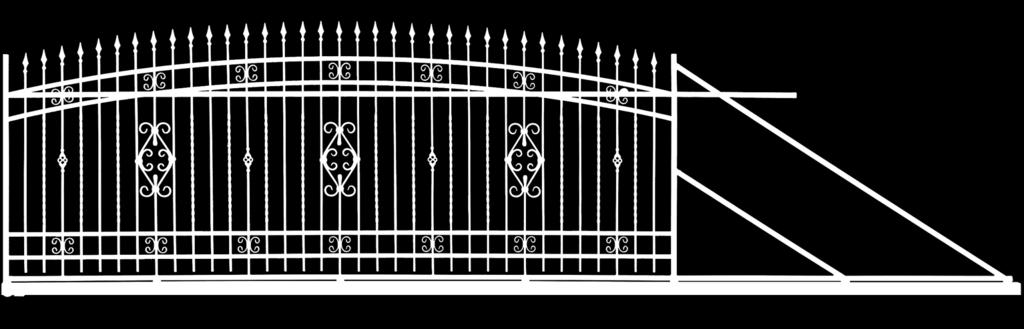

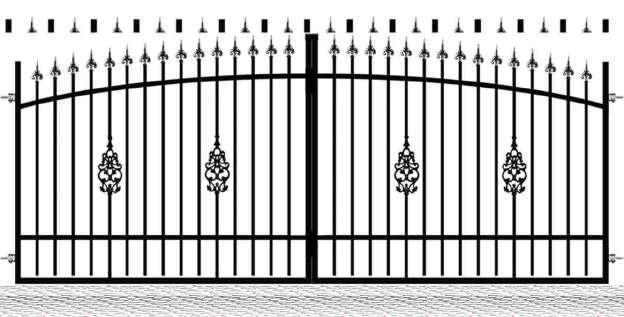

25 10 lat Gwarancji* RAL9005 Brama dwuskrzydłowa Szerokość: 4,08 m Wysokość: 1,40-1,60 m nr: Przęsło Szerokość: 2,00 m Wysokość: 1,10-1,30 m nr: Malowanie proszkowe Produkt ocynkowany Zawiasy w komplecie Furtka Szerokość: 1,04 m Wysokość: 1,40-1,60 m Uniwersalna nr: Brama przesuwna Wysokość: 1,40-1,60 m lewa nr: prawa nr: W ZESTAWIE Z BRAMĄ PRZESUWNĄ Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózki jezdne Produkty posiadaj¹ Certyfikat CE AKCESORIA pozostałe akcesoria str Bramy przystosowane do automatyki SŁUPY Ocynk + RAL Bramowy z nitonakętką 100x100mm nr: Bramowo-furtkowy 100x100mm nr: Gładki 50x50mm nr: x100mm nr: OBEJMY Ocynk + RAL Początkowa 50x50 nr: x100 nr: Pośrednia 50x50 nr: x100 nr: Narożna 50x50 nr: x100 nr: ŁĄCZNIK TYP "T" Ocynk + RAL 9005 (4 w komplecie) nr: ŁĄCZNIK TYP "O" Ocynk + RAL 9005 (4 w komplecie) nr: ZAMKNIĘCIE DO FURTKI Ocynk + RAL 9005 nr: ZESTAW ELEMENTÓW DO FURTKI Z SZEROKĄ KASETĄ Ocynk + RAL 9005 nr: *Zarejestruj zakup na wype³nij formularz serwisowy i wyd³u gwarancjê. -23-

26 KLASYCZNE WZORNICTWO NIKOZJA RAL 9005 CZARNY -24-

28 KLASYCZNE WZORNICTWO RYGA RAL 9005 CZARNY -26-

30 KLASYCZNE WZORNICTWO TUNIS RAL 9005 CZARNY -28-

31 2 lata Gwarancji RAL9005 Brama dwuskrzydłowa Wysokość: 1,30-1,50 m nr: Przęsło Szerokość: 2,00 m Wysokość: 1,00-1,20 m nr: Malowanie proszkowe Wymaga malowania Zawiasy w komplecie Furtka Szerokość: 0,90 m Wysokość: 1,30-1,50 m lewa nr: prawa nr: Brama przesuwna Wysokość: 1,30-1,50 m lewa nr: prawa nr: W ZESTAWIE Z BRAMĄ PRZESUWNĄ Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózki jezdne Produkty posiadaj¹ Certyfikat CE AKCESORIA pozostałe akcesoria str Bramy przystosowane do automatyki SŁUPY Ocynk + RAL Bramowy z nitonakętką 70x70mm nr: Bramowo-furtkowy 70x70mm nr: Gładki 50x50mm nr: x70mm nr: OBEJMY Ocynk + RAL Początkowa 50x50 nr: x70 nr: Pośrednia 50x50 nr: x70 nr: Narożna 50x50 nr: x70 nr: ŁĄCZNIK TYP "T" Ocynk + RAL 9005 (4 w komplecie) nr: ŁĄCZNIK TYP "O" Ocynk + RAL 9005 (4 w komplecie) nr: ZAMKNIĘCIE DO FURTKI Ocynk + RAL 9005 nr: ZESTAW ELEMENTÓW DO FURTKI Ocynk + RAL 9005 nr:

32 KLASYCZNE WZORNICTWO P ECO II RAL 9005 CZARNY -30-

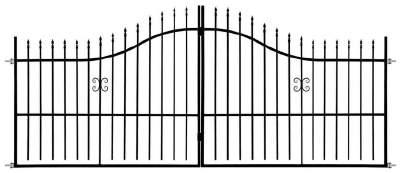

33 5 lat Gwarancji RAL9005 Malowanie proszkowe Przęsło Szerokość: 1,80 m Wysokość: 0,90-1,20 m nr: Furtka Szerokość: 0,90 m Wysokość: 1,20-1,50 m lewa nr: prawa nr: Produkt ocynkowany Zawiasy w komplecie AKCESORIA pozostałe akcesoria str Brama dwuskrzydłowa Wysokość: 1,20-1,50 m nr: Produkty posiadaj¹ Certyfikat CE Bramy przystosowane do automatyki SŁUPY Ocynk + RAL Bramowy z nitonakętką 70x70mm nr: Bramowo-furtkowy 70x70mm nr: Gładki 50x50mm nr: x70mm nr: OBEJMY Ocynk + RAL Początkowa 50x50 nr: x70 nr: Pośrednia 50x50 nr: x70 nr: Narożna 50x50 nr: x70 nr: ŁĄCZNIK TYP "T" Ocynk + RAL 9005 (4 w komplecie) nr: ŁĄCZNIK TYP "O" Ocynk + RAL 9005 (4 w komplecie) nr: ZAMKNIĘCIE DO FURTKI Ocynk + RAL 9005 nr: ZESTAW ELEMENTÓW DO FURTKI Ocynk + RAL 9005 nr:

34 KLASYCZNE WZORNICTWO E RAL 9005 CZARNY -32-

35 2 lata Gwarancji RAL9005 Brama dwuskrzydłowa Wysokość: 1,40-1,60 m nr: Przęsło Szerokość: 2,00 m Wysokość: 1,10-1,28 m nr: Malowanie proszkowe Wymaga malowania Zawiasy w komplecie Furtka Szerokość: 0,90 m Wysokość: 1,40-1,60 m lewa nr: prawa nr: Brama przesuwna Wysokość: 1,40-1,60 m lewa nr: prawa nr: W ZESTAWIE Z BRAMĄ PRZESUWNĄ Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózki jezdne Produkty posiadaj¹ Certyfikat CE AKCESORIA pozostałe akcesoria str Bramy przystosowane do automatyki SŁUPY Ocynk + RAL Bramowy z nitonakętką 70x70mm nr: Bramowo-furtkowy 70x70mm nr: Gładki 50x50mm nr: x70mm nr: OBEJMY Ocynk + RAL Początkowa 50x50 nr: x70 nr: Pośrednia 50x50 nr: x70 nr: Narożna 50x50 nr: x70 nr: ŁĄCZNIK TYP "T" Ocynk + RAL 9005 (4 w komplecie) nr: ŁĄCZNIK TYP "O" Ocynk + RAL 9005 (4 w komplecie) nr: ZAMKNIĘCIE DO FURTKI Ocynk + RAL 9005 nr: ZESTAW ELEMENTÓW DO FURTKI Z SZEROKĄ KASETĄ Ocynk + RAL 9005 nr:

36 KLASYCZNE WZORNICTWO EZ RAL 9005 CZARNY -34-

38 KLASYCZNE WZORNICTWO K RAL 9005 CZARNY -36-

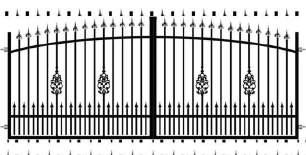

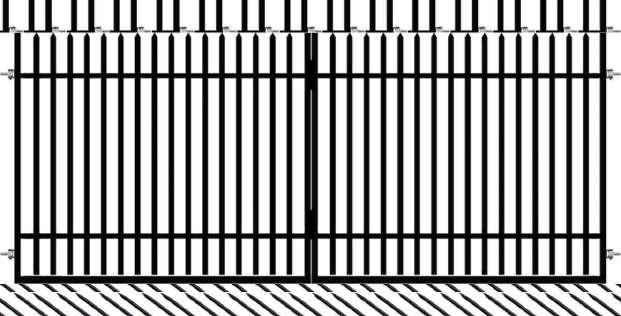

39 2 lata Gwarancji RAL9005 Brama dwuskrzydłowa Szerokość: 3,50 m Wysokość: 1,50 m nr: Wysokość: 1,50 m nr: Przęsło Szerokość: 2,00 m Wysokość: 1,20 m nr: Malowanie proszkowe Wymaga malowania Zawiasy w komplecie Furtka Szerokość: 0,90 m Wysokość: 1,50 m lewa nr: prawa nr: Brama przesuwna Wysokość: 1,50 m lewa nr: prawa nr: W ZESTAWIE Z BRAMĄ PRZESUWNĄ Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózki jezdne Produkty posiadaj¹ Certyfikat CE AKCESORIA pozostałe akcesoria str Bramy przystosowane do automatyki SŁUPY Ocynk + RAL Bramowy z nitonakętką 70x70mm nr: Bramowo-furtkowy 70x70mm nr: Gładki 50x50mm nr: x70mm nr: OBEJMY Ocynk + RAL Początkowa 50x50 nr: x70 nr: Pośrednia 50x50 nr: x70 nr: Narożna 50x50 nr: x70 nr: ŁĄCZNIK TYP "T" Ocynk + RAL 9005 (4 w komplecie) nr: ŁĄCZNIK TYP "O" Ocynk + RAL 9005 (4 w komplecie) nr: ZAMKNIĘCIE DO FURTKI Ocynk + RAL 9005 nr: ZESTAW ELEMENTÓW DO FURTKI Z SZEROKĄ KASETĄ Ocynk + RAL 9005 nr:

40 KLASYCZNE WZORNICTWO KPZ RAL 9005 CZARNY -38-

41 2 lata Gwarancji RAL9005 Brama dwuskrzydłowa Wysokość: 1,50 m nr: Przęsło Szerokość: 2,00 m Wysokość: 1,20 m nr: Malowanie proszkowe Wymaga malowania Zawiasy w komplecie Furtka Szerokość: 0,90 m Wysokość: 1,50 m lewa nr: prawa nr: Brama przesuwna Wysokość: 1,50 m lewa nr: prawa nr: W ZESTAWIE Z BRAMĄ PRZESUWNĄ Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózki jezdne Produkty posiadaj¹ Certyfikat CE AKCESORIA pozostałe akcesoria str Bramy przystosowane do automatyki SŁUPY Ocynk + RAL Bramowy z nitonakętką 70x70mm nr: Bramowo-furtkowy 70x70mm nr: Gładki 50x50mm nr: x70mm nr: OBEJMY Ocynk + RAL Początkowa 50x50 nr: x70 nr: Pośrednia 50x50 nr: x70 nr: Narożna 50x50 nr: x70 nr: ŁĄCZNIK TYP "T" Ocynk + RAL 9005 (4 w komplecie) nr: ŁĄCZNIK TYP "O" Ocynk + RAL 9005 (4 w komplecie) nr: ZAMKNIĘCIE DO FURTKI Ocynk + RAL 9005 nr: ZESTAW ELEMENTÓW DO FURTKI Z SZEROKĄ KASETĄ Ocynk + RAL 9005 nr:

42 KLASYCZNE WZORNICTWO KŁ RAL 9005 CZARNY -40-

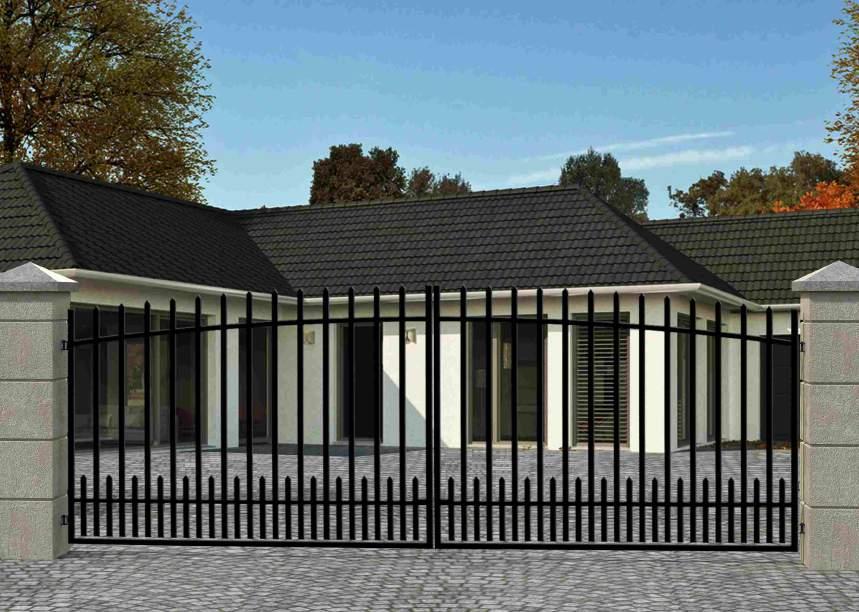

44 KLASYCZNE WZORNICTWO KŁZ RAL 9005 CZARNY -42-

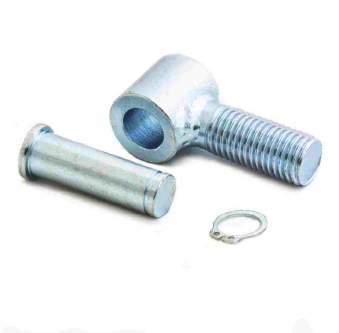

46 Klamka z szyldem Ocynk+RAL 7016 STRUKTURA nr: Blacha z nakrętką 80x80mm? 16mm Ocynk nr: Nakrętki zrywalne M8 (Komplet 12 szt.) nr: Klamka z szyldem Ocynk+RAL 9005 nr: Kapturki 70x70 RAL 9005 (Komplet 3 szt.) nr: Zawias z kotwą nr: Elektrozaczep nr: Zestaw elementów do furtki z elektrozaczepem nr: Kapturki 50x50 RAL 9005 (Komplet 3 szt.) nr: Mocowanie do podmurówek nr: Zamek do furtki nr: Zamknięcie dolne do bramy nr: Blokada dolna do bramy Ocynk nr: Pochwyt nr: Zamknięcie górne do bramy nr: Zawias kolankowy M 16,0 (Komplet 2 szt.) nr: Gałka stała nr:

47 AKCESORIA DO SYSTEMÓW OGRODZENIOWYCH KOLORY RAL 9005 CZARNY RAL 9005 CZARNY STRUKTURA RAL 7016 ANTRACYT STRUKTURA RAL 6005 ZIELONY -45-

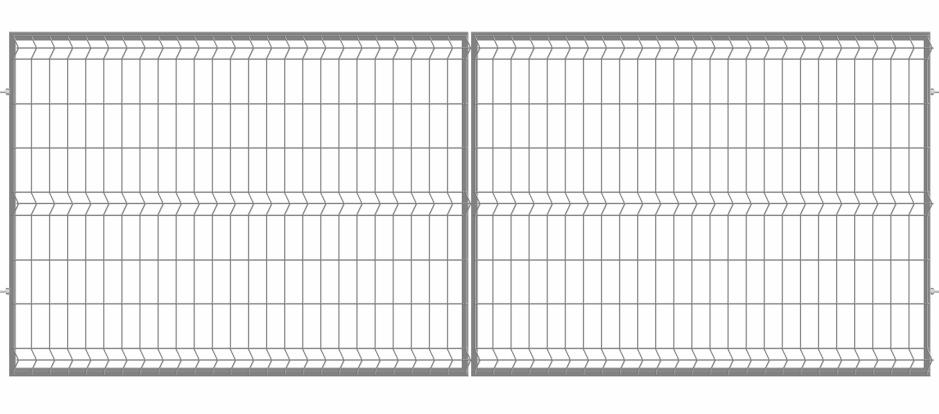

48 Brama dwuskrzydłowa Wys.: 1,20 m Szer.: 4,00 m Wys.: 1,50 m Szer.: 4,00 m Wys.: 1,70 m Szer.: 4,00 m nr: nr: nr: Furtka Wys.: 1,20 m Szer.: 1,00 m Wys.: 1,50 m Szer.: 1,00 m Wys.: 1,70 m Szer.: 1,00 m Brama przesuwna Wys.: 1,20 m Wys.: 1,50 m Szer.: 4,00 m Szer.: 4,00 m Wys.: 1,70 m Szer.: 4,00 m lewa nr: lewa nr: lewa nr: lewa nr: lewa nr: lewa nr: prawa nr: prawa nr: prawa nr: prawa nr: prawa nr: prawa nr: Brama dwuskrzydłowa Wys.: 1,20 m Szer.: 4,00 m Wys.: 1,50 m Szer.: 4,00 m Wys.: 1,70 m Szer.: 4,00 m nr: nr: nr: Furtka Wys.: 1,20 m Szer.: 1,00 m Wys.: 1,50 m Szer.: 1,00 m Wys.: 1,70 m Szer.: 1,00 m lewa nr: lewa nr: lewa nr: prawa nr: prawa nr: prawa nr: Brama przesuwna Wys.: 1,20 m Wys.: 1,50 m Wys.: 1,70 m Szer.: 4,00 m Szer.: 4,00 m Szer.: 4,00 m lewa nr: lewa nr: lewa nr: prawa nr: prawa nr: prawa nr: RAL 6005 ZIELONY Brama dwuskrzydłowa Wys.: 1,20 m Szer.: 4,00 m Wys.: 1,50 m Szer.: 4,00 m Wys.: 1,70 m Szer.: 4,00 m nr: nr: nr: Furtka Wys.: 1,20 m Szer.: 1,00 m Wys.: 1,50 m Szer.: 1,00 m Wys.: 1,70 m Szer.: 1,00 m Brama przesuwna Wysokość: 1,50 m lewa nr: lewa nr: lewa nr: lewa nr: prawa nr: prawa nr: prawa nr: prawa nr: RAL 7016 ANTRACYT STRUKTURA

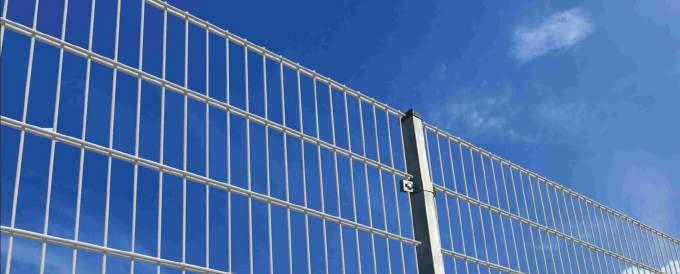

49 SYSTEM OGRODZENIOWY 3D 5 lat Gwarancji Produkt ocynkowany Produkty posiadaj¹ Certyfikat CE RAL6005 Malowanie proszkowe Zawiasy w komplecie RAL7016 Malowanie proszkowe Bramy przystosowane do automatyki -47-

50 + RAL RAL 7016 ASORTYMENT ILOŚĆ ASORTYMENT ILOŚĆ ASORTYMENT ILOŚĆ FURTKA 1,00 x 1,20 1 FURTKA 1,00 x 1,20 1 FURTKA 1,00 x 1,20 1 ZESTAW FURTKOWY 1 ZESTAW FURTKOWY 1 ZESTAW FURTKOWY 1 ZAMKNIĘCIE 1 ZAMKNIĘCIE 1 ZAMKNIĘCIE 1 SŁUP FURTK. 60X40 1 SŁUP FURTK. 60X40 1 SŁUP FURTK. 60X40 1 SŁUP GŁADKI 60x40 1 SŁUP GŁADKI 60x40 1 SŁUP GŁADKI 60x40 1 FURTKI 3D W ZESTAWIE ZAWIASY W KOMPLECIE lewa nr: prawa nr: ZAWIASY W KOMPLECIE lewa nr: prawa nr: RAL 6005 ZAWIASY W KOMPLECIE lewa nr: prawa nr: RAL 7016 Zamknięcie furtki ASORTYMENT ILOŚĆ ASORTYMENT ILOŚĆ ASORTYMENT ILOŚĆ FURTKA 1,00 x 1,50 1 FURTKA 1,00 x 1,50 1 FURTKA 1,00 x 1,50 1 ZESTAW FURTKOWY 1 ZESTAW FURTKOWY 1 ZESTAW FURTKOWY 1 ZAMKNIĘCIE 1 ZAMKNIĘCIE 1 ZAMKNIĘCIE 1 SŁUP FURTK. 60X40 1 SŁUP FURTK. 60X40 1 SŁUP FURTK. 60X40 1 SŁUP GŁADKI 60x40 1 ZAWIASY W KOMPLECIE lewa nr: prawa nr: SŁUP GŁADKI 60x40 1 ZAWIASY W KOMPLECIE lewa nr: prawa nr: SŁUP GŁADKI 60x40 1 ZAWIASY W KOMPLECIE lewa nr: prawa nr: Zawiasy Zestaw furtkowy Słup furtkowy 60x40 Słup gładki 60x40 + RAL RAL 7016 ASORTYMENT ILOŚĆ ASORTYMENT ILOŚĆ ASORTYMENT ILOŚĆ BRAMA 4,00 x 1,20 1 ZAMKNIĘCIE GÓRNE 1 ZAMKNIĘCIE DOLNE 1 SŁUPY BRAMOWE 2 BRAMA 4,00 x 1,20 1 ZAMKNIĘCIE GÓRNE 1 ZAMKNIĘCIE DOLNE 1 SŁUPY BRAMOWE 2 BRAMA 4,00 x 1,20 1 ZAMKNIĘCIE GÓRNE 1 ZAMKNIĘCIE DOLNE 1 SŁUPY BRAMOWE 2 BRAMY 3D W ZESTAWIE ZAWIASY W KOMPLECIE ZAWIASY W KOMPLECIE ZAWIASY W KOMPLECIE nr: nr: nr: RAL RAL 7016 Słupy bramowe 70x70 ASORTYMENT ILOŚĆ ASORTYMENT ILOŚĆ ASORTYMENT ILOŚĆ BRAMA 4,00 x 1,50 1 ZAMKNIĘCIE GÓRNE 1 ZAMKNIĘCIE DOLNE 1 BRAMA 4,00 x 1,50 1 ZAMKNIĘCIE GÓRNE 1 ZAMKNIĘCIE DOLNE 1 BRAMA 4,00 x 1,50 1 ZAMKNIĘCIE GÓRNE 1 ZAMKNIĘCIE DOLNE 1 SŁUPY BRAMOWE 2 SŁUPY BRAMOWE 2 SŁUPY BRAMOWE 2 ZAWIASY W KOMPLECIE ZAWIASY W KOMPLECIE ZAWIASY W KOMPLECIE Zawiasy Zamknięcie górne bramy Zamknięcie dolne bramy nr: nr: nr:

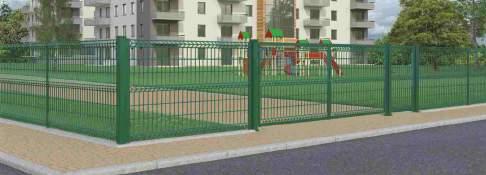

51 Zn Wysokoœæ: 1,43 m Szerokoœæ: 2,50 m nr: Zn + RAL 6005 Wysokoœæ: 1,43 m Szerokoœæ: 2,50 m nr: PANELE STRONG -49-

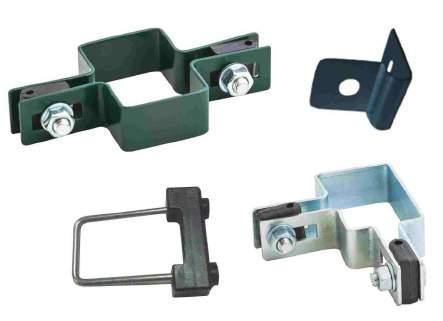

52 SŁUPY Ocynk - Bramowy z nitonakętką 70x70mm (2,00) nr: x70mm (2,40) nr: Furtkowy 60x40mm (2,00) nr: x40mm (2,20) nr: Gładki 70x70mm (2,00) nr: x70mm (2,40) nr: x40mm (2,00) nr: x40mm (2,40) nr: x40mm (2,70) nr: OBEJMY Ocynk - Początkowa 60x40 nr: Pośrednia 60x40 nr: OBEJMY Ocynk + Ral Początkowa 60x40 nr: Pośrednia 60x40 nr: SŁUPY Ocynk + Ral Bramowy z nitonakętką 70x70mm (2,00) nr: x70mm (2,40) nr: Furtkowy 60x40mm (2,00) nr: x40mm (2,20) nr: Gładki 70x70mm (2,00) nr: x70mm (2,40) nr: x40mm (2,00) nr: x40mm (2,40) nr: x40mm (2,70) nr: OBEJMY Ocynk + Ral 7016 Struktura - Początkowa 60x40 nr: Pośrednia 60x40 nr: SŁUPY Ocynk + Ral 7016 Struktura - Bramowy z nitonakętką 70x70mm (2,00) nr: x70mm (2,40) nr: Furtkowy 60x40mm (2,00) nr: x40mm (2,20) nr: Gładki 70x70mm (2,00) nr: x70mm (2,40) nr: x40mm (2,00) nr: x40mm (2,40) nr: OBEJMA TRZEMIENNA Ocynk nr: KAPTURKI -Szare (komplet 6 szt.) nr: Narożna 60x40 nr: Narożna 60x40 nr: Narożna 60x40 nr: Zielone (komplet 6 szt.) nr: AVOCLIPY Ocynk (Kpl. 6 szt.) nr: Ocynk + RAL 6005 (Kpl. 6 szt.) nr: Ocynk + RAL 9005 (Kpl. 6 szt.) nr: Ocynk + RAL 7016 Struktura (Kpl. 6 szt.) nr: ZAMKNIĘCIE DO FURTKI Ocynk nr: Ocynk + RAL 6005 nr: PODSTAWA DO SŁUPKA Ocynk nr: SPINKI DO PANELI Ocynk (komplet 50 szt) nr: PANEL OGRODZENIOWY 3A MAX Zn Wysokoœæ: 1,23 m Szerokoœæ: 2,50 m nr: Zn Wysokoœæ: 1,52 m Szerokoœæ: 2,50 m nr: Zn + RAL 6005 Wysokoœæ: 1,23 m Szerokoœæ: 2,50 m nr: Zn + RAL 6005 Wysokoœæ: 1,52 m Szerokoœæ: 2,50 m nr: Zn + RAL 7016 Wysokoœæ: 1,23 m Szerokoœæ: 2,50 m nr: Zn + RAL 7016 Wysokoœæ: 1,52 m Szerokoœæ: 2,50 m nr:

53 AKCESORIA DO SYSTEMU OGRODZENIOWEGO 3D PANEL OGRODZENIOWY 3A LUX Zn Wysokoœæ: 1,23 m Szerokoœæ: 2,50 m nr: Zn Wysokoœæ: 1,52 m Szerokoœæ: 2,50 m nr: Zn + RAL 6005 Wysokoœæ: 1,23 m Szerokoœæ: 2,50 m nr: Zn + RAL 6005 Wysokoœæ: 1,52 m Szerokoœæ: 2,50 m nr: Zn + RAL 7016 Wysokoœæ: 1,23 m Szerokoœæ: 2,50 m nr: Zn + RAL 7016 Wysokoœæ: 1,52 m Szerokoœæ: 2,50 m nr: Zn Wysokoœæ: 1,72 m Szerokoœæ: 2,50 m nr: Zn Wysokoœæ: 2,00 m Szerokoœæ: 2,50 m nr: Zn + RAL 6005 Wysokoœæ: 1,72 m Szerokoœæ: 2,50 m nr: Zn + RAL 6005 Wysokoœæ: 2,00 m Szerokoœæ: 2,50 m nr:

54 SŁUPY I AKCESORIA DO SIATEK PRZELOTKA ZIELONA nr: Element mocujący drut naciągowy do słupka ogrodzeniowego NAPINACZ ZIELONY nr: Służy do napinania drutu naciągowego NASADKA FI 42,0 ZIELONA nr: Element gwarantujący solidne i estetyczne połączenie słupków podporowych z pośrednimi i narożnymi OBEJMA FI 42,0 Ocynk + RAL6005 nr: Element umożliwiający połączenie napinacza i nasadki ze słupkiem CZĘŚĆ POMOCNICZA nr: Umożliwia montaż dwustronny słupka podporowego i napinacza na jednej obejmie ŚRUBA MOCUJĄCA PRĘT SPRĘŻAJĄCY nr: Śruba mocująca pręt sprężający PRĘT SPRĘŻAJĄCY nr: Do mocowania siatki za pomocą śrub mocujących. Gwarantuje pionowe ustawienie siatki. Powlekany tworzywem PCV SŁUPY SŁUP FI 42,0 (2,00M) STAL + PCV nr: SŁUP FI 42,0 (2,20m) STAL + PCV nr: SŁUP FI 42,0 (2,00M) STAL + + PCV nr: SŁUP FI 42,0 (2,20m) STAL + + PCV nr: SŁUP FI 42,4 (2,00M) G ADKI, PODK AD nr: SŁUP FI 42,4 (2,20M) G ADKI, PODK AD nr: Rama konstrukcyjna Wysokoœæ: 0,82 m Szerokoœæ: 1,00 m nr: Rama konstrukcyjna Wysokoœæ: 0,82 m Szerokoœæ: 1,60 m nr: RUSZTOWANIA WARSZAWSKIE Poręcz 1,00 m nr: ,60 m nr: Balustrada 1,00 m nr: ,60 m nr: Pomost roboczy z włazem nr: Złącze krzyżowe stałe nr: Pas spinający nr: Element zabezpieczający nr: Złącze krzyżowe obrotowe nr: Drabinka nr: Stężenie 1,0 m nr: ,60 m nr: Element kotwiący nr: Pomost roboczy nr: Koło z hamulcem nr: Podstawa śrubowa nr:

55 ZESTAW DO BRAM PRZESUWNYCH 1 SL1SC Siłownik elektromechaniczny z wbudowaną centralą sterującą i odbiornikiem radiowym z kodem dynamicznie zmiennym 433,92 Mhz. nr: AUTOMATYKA ZESTAW DO BRAM DWUSKRZYDŁOWYCH 1 WT1SC Siłownik elektromechaniczny z wbudowaną centralą sterującą i odbiornikiem radiowym z kodem dynamicznie zmiennym 433,92 Mhz. nr: AKCESORIA Lampa ostrzegawcza z wbudowaną anteną nr: Pilot czterokanałowy nr: Radioodbiornik uniwersalny nr: Komplet fotokomórek nr: Zasilanie awaryjne do automatu do bram przesuwnych nr: Zasilanie awaryjne do automatu do bram dwuskrzydłowych nr: Ładowarka sieciowa nr: Centrala do sterowania oświetleniem nr: Klawiatura kodowa nr: Listwa zębata do bramy przesuwnej 4,0m nr: Listwa montażowa do bramy przesuwnej Ocynk + RAL 9005 nr: Listwa montażowa do bramy przesuwnej Ocynk + RAL 7016 STRUKTURA nr: Zestaw zasilania słonecznego nr:

56 INSTRUKCJA MONTAŻU BRAMY DWUSKRZYDŁOWEJ (BEZ AUTOMATU) I FURTKI 5 W fundamenty słupowe włożyć zbrojenie wykonane z 4 prętów zbrojonych o12 mm o długości 110 cm powiązanych strzemionami z pręta gładkiego o6 mm o wymiarach 30x30 cm rozłożonymi co 15 cm. W ławę fundamentową łączącą słupy zastosować zbrojenie wykonane z pręta żebrowanego o 12 mm w ilości 4 szt. (długość zależna od szerokości bramy) powiązane strzemionami wykonanymi z pręta gładkiego o6 mm (o wymiarze 20x30 cm) o rozstawie 25 cm. 1 Wyznacz położenie bramy i furtki w terenie Bramę w pozycji 6 poziomej należy złożyć łącznie ze słupkami zachowując liniowość położenia wszystkich elementów. SZEROKOŚĆ FURTKI + 3CM SZEROKOŚĆ BRAMY +4CM 2 Zrobić wykopy na fundamenty pod słupki bramy i słupek furtki na zadaną głębokość. 4 Wykonać 3 zbrojenie wg pkt.5 umieścić deskowania. Wykonać szalunki pod ławę fundamentową i słupki. 7 Tak złożoną bramę należy ustabilizować przy pomocy elementów drewnianych lub innych (np.: deski, kantówki, profile). 9 Położenie wysokościowe należy ustabilizować poprzez oparcie sworznia przy słupku na elemencie wsporczym. Wykonać deskowanie oraz betonowanie elementów 12 uzupełniających między słupkami pamiętając o umieszczeniu elementów blokowania bram: - zamknięcie dolne bramy - blokada bramy - zamknięcie górne bramy MONTAŻ ZAWIASÓW ZAWIAS TULEJA 8 Złożony element umieścić w miejscu wbudowania z zachowaniem pionowości i ponownie sprawdzić położenie wszystkich części składowych oraz zabezpieczyć przed przechyleniem lub wywróceniem. 11 Wylać betonowanie słupów 10 Zalecana klasa betonu B25-C30 Wykonać betonowe ławy fundamentowe oraz cokoły na słupki. Zalecany jest montaż odboju do bram w celu zabezpieczenia 13 zawiasów przed ich uszkodzeniem. ZBROJENIE FUNDAMENTU SŁUPÓW 1.20m 0.40m 4x o12mm L=110cm o6mm co 15cm 0.30m ODLEGŁOŚĆ SKRZYDŁA BRAMY I FURTKI OD PODŁOŻA 4-6cm MONTAŻ ZAMKA I WKŁADKI PIERŚCIEŃ OSADCZY MONTAŻ BLOKADY BRAMY BLOKADA BRAMY ZAMKNIĘCIE DOLNE BRAMY TULEJE WPUSZCZONE W BETON BETON -54-

57 INSTRUKCJA MONTAŻU BRAMY PRZESUWNEJ BEZ AUTOMATU 1 Wyznacz położenie bramy w terenie długość przeciwwagi śruby fund. M16 kl. 5.6 L=500mm+2N+2P wysokość bramy od strony zamka hakowego cm światło bramy + 1cm 2 Zrobić wykopy na fundamenty pod słupki i pod wózki. słup najazdowy Zalecana klasa betonu C20/25 słup prowadzący 3 Założyć bramę na wózki 4 Zamontować na słupku prowadzącym rolkę prowadzącą rolka prowadząca ZBROJENIE FUNDAMENTU SŁUPÓW ODLEGŁOŚĆ SKRZYDŁA BRAMY I FURTKI OD PODŁOŻA ROLKA PROWADZĄCA ZAMEK HAKOWY słup prowadzący brama przesuwna 1.20m 4x o12mm L=110cm o6mm co 15cm beton wózki 0.40m 0.30m 4-6cm WÓZKI ROLKA NAJAZDOWA 80mm 400mm 200mm 200mm oś bramy 95mm 250mm 250mm 500mm Światło bramy + 10mm 250mm Rozmieszczenie śrub na fundamencie 250mm RZUT FUNDAMENTÓW zalecana głębokość ławy - 120cm 165mm 50mm 165mm 50mm Połowa światła wjazdu -55-

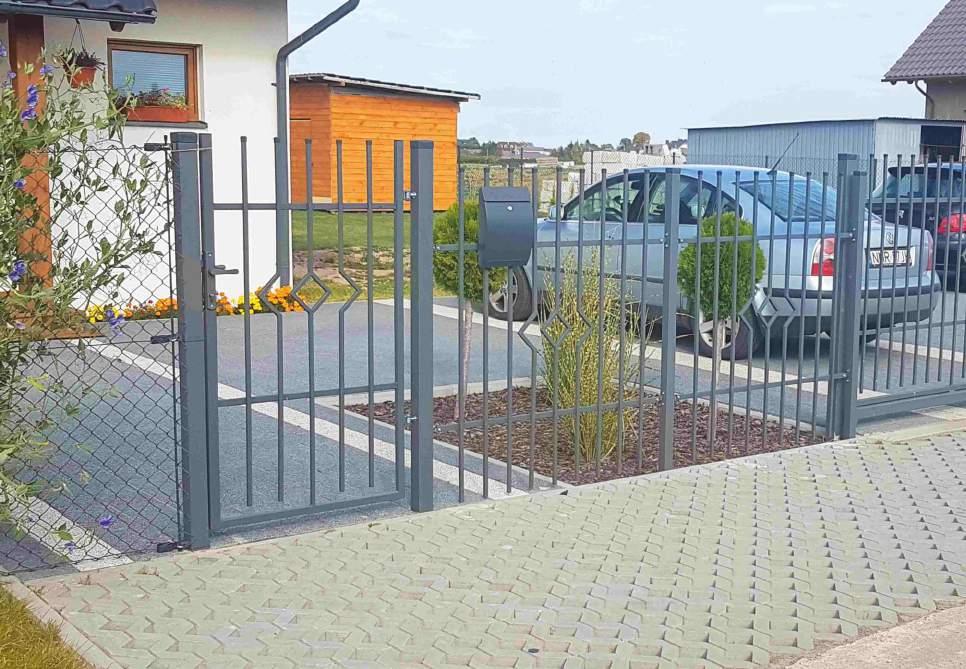

58 -56- REALIZACJE

59

60

61

62

63 ASPEKTY PRAWNE 41. Przepisy dotyczące ogrodzenia Ogrodzenia nie mogą stanowić zagrożenia dla ludzi i zwierząt. Nie można umieszczać niebezpiecznych zakończeń takich jak np.: drut kolczasty na ogrodzeniach poniżej 1,8m. 42. Bramy i furtki Bramy i furtki nie mogą otwierać się na zewnątrz i mieć progów utrudniających wjazd osób niepełnosprawnych na wózkach inwalidzkich. 43. Wymiary bramy Zgodnie z polskim prawem minimalna szerokość bramy powinna stanowić 2,40m, a w przypadku zastosowania furtki jej szerokość powinna być nie mniejsza niż 0,90m, przy czym na drodze pożarowej szerokości te regulują odrębne przepisy dotyczące ochrony przeciwpożarowej. 44. Sposób zaprojektowania i wykonania budynku W przypadku montażu ogrodzenia nie wolno przekroczyć linii granicznych posesji (zarys tych linii można sprawdzić w planie zagospodarowania przestrzennego, albo w decyzji o warunkach zabudowy i zagospodarowania terenu). Ogrodzenie powinno zostać wzniesione w taki sposób, aby nie zakłócało korzystania z sąsiednich nieruchomości. Rysunki oraz zdjęcia zamieszczone w katalogu mają charakter poglądowy oraz nie stanowią oferty w rozumieniu Kodeksu Cywilnego. Różnice pomiędzy rysunkami i zdjęciami w katalogu, a rzeczywistym wyglądem towaru nie mogą być podstawą do reklamacji. Wszelkie prawa zastrzeżone. Powielanie i wykorzystywanie zdjęć, informacji zawartych w katalogu, również częściowe tylko za zgodą Polbram Steel Group Sp. z o.o. Sp. K. -61-

64 Made in Poland Polecam Wiesiek Skiba Ogrodzenia tworzone z pasją...
