INSTRUKCJA INSTALACJI ERMO 482 bariera mikrofalowa
|
|
- Łukasz Skrzypczak
- 7 lat temu
- Przeglądów:
Transkrypt
1 INSTRUKCJA INSTALACJI ERMO 482 bariera mikrofalowa
2 SPIS TREŚCI 1. OPIS OGÓLNY OPIS SCHEMAT BLOKOWY 4 2. INSTALACJA BUDOWA BARIERY PODSTAWOWE DANE DOTYCZĄCE INSTALACJI WARUNKI PODŁOŻA SZEROKOŚĆ STREFY DETEKCJI MARTWE STREFY W POBLIŻU NADAJNIKA I ODBIORNIKA 8 3. PODŁĄCZENIE PŁYTY ELEKTRONIKI, PRZEŁĄCZNIKI, ZŁĄCZA PŁYTA NADAJNIKA PŁYTA ODBIORNIKA ZASILANIE ZASILANIE URZĄDZEŃ ZASILANIE AWARYJNE PODŁĄCZENIE DO CENTRALI ALARMOWEJ WYJŚCIA ALARMOWE: ALARM, SABOTAŻ STROJENIE I TESTOWANIE STROJENIE I TESTOWANIE Z UŻYCIEM PRZYRZĄDU STC REGULACJA NADAJNIKA REGULACJA ODBIORNIKA OBSŁUGA I NAPRAWY PROBLEMY CHARAKTERYSTYKA DANE TECHNICZNE / 23
3 1. OPIS OGÓLNY 1.1.OPIS ERMO 482 jest czujką (barierą) mikrofalową do zastosowań zewnętrznych, tworzącą przestrzenną strefę detekcji. Działanie bariery polega na wykrywaniu ruchu obiektów naruszających strefę detekcji pomiędzy nadajnikiem a odbiornikiem. Dostepne są nastepujące typy barier serii ERMO 482: ERMO 482 / 50 zasięg do 50 metrów ERMO 482 / 80 zasięg do 80 metrów ERMO 482 / 120 zasięg do 120 metrów ERMO 482 / 200 zasięg do 200 metrów 3 / 23
4 1.2.SCHEMAT BLOKOWY Poniższy schemat obrazuje nam funkcjonalne bloki składające się na system ERMO (nadajnik i odbiornik) ERMO 482 schemat blokowy nadajnika ERMO 482 schemat blokowy odbiornika 4 / 23
5 2. INSTALACJA 2.1.BUDOWA BARIERY Bariera serii ERMO 482 składa się z następujących elementów uwidocznionych na poniższym rysunku. 5 / 23
6 2.2.PODSTAWOWE DANE DOTYCZĄCE INSTALACJI Przystępując do projektowania systemu ochrony zewnetrznej wykorzystującego bariery serii ERMO 482 należy stworzyć zamknięty obwód wokół chronionego obszaru. W skład tego obwodu wchodzą odcinki które stanowią pary składające się z nadajnika i odbiornika. Podział ten wymuszony jest właściwościami fizycznymi urządzeń. Należy dążyć do tego aby uzyskać parzystą liczbę odcinków składających się na obwód chronionego obiektu. Pozwala to na to, iż interferencje pomiedzy dwoma sąsiednimi odcinkami są znoszone, jeśli dwa urządzenia tego samego typu (nadajniki lub odbiorniki) umieszczone są w naróżniku wielokąta tworzącego strefę ochrony wokół chronionego obszaru. Sytuacja ta możliwa jest do uzyskania wtedy gdy będzie parzysta liczba odcinków stanowiących strefę ochrony. W przypadku gdy zainstalowany zostanie nadajnik obok odbiornika należy liczyć się z mozliwym wystapieniem interferencji, taka sytuacja może wystąpić wówczas gdy liczba odcinków będzie nieparzysta. Aby wybrnąć z tej sytuacji należy jeden z odcinków podzielić wdłuż na dwa krótsze. Przypadek taki jest zobrazowany na poniższym rysunku. 6 / 23
7 2.3.WARUNKI PODŁOŻA Na prawidłowe działanie bariery istotny wpływ mają warunki terenowe w jakich zostały one zainstalowane. Aby uniknąć stref nadczułych oraz tzw. stref cieni należy zwrócić szczególną uwagę na otoczenie w jakim urządznie będą pracowały, niezapewnienie odpowiednich warunków może prowadzić do generowania fałszywych alarmów oraz nie wykrywania intruza znajdującego się w strefie detekcji. Należy więc unikać instalowania barier w miejscach gdy warunki terenowe mogą się raptownie zmieniać. Typowymi przykładami takich zmieniających się warunków są miejsca znajdujące się w bezpośrednim sąsiedztwie ruchliwych dróg, teren porośnięty trawą o wysokości przekraczającej 10cm, otwarte lustra wody np. stawy, strumienie, rzeki. Trudnymi obszarami z punktu widzenia ochrony barierami są też tereny na których warunki zmieniają się w czasie po zainstalowaniu urządzeń. Przykładem może być teren w którym występuje sypki piasek, na którego ukształtowanie może mieć wpływ silny powiew wiatru. Również trudnym może okazać się teren na którym w wyniku działalności człowieka mogą powstawać przeszkody w strefie detekcyjnej. Wszystkie podane wyżej przykłady mają zasadniczy wpływ na prawidłowe wykrywanie ruchu w strefie detekcji oraz minimalizację fałszywych alarmów. Należy też zwrócić uwagę na stałe elementy znajdujące się w chronionej strefie. Wszelkiego rodzaju ogrodzenia wykonane z materiałów metalowych mogą stać się bowiem źródłem zakłóceń. Przede wszystkim konieczne jest aby płot wykonany np. z metalowej siatki był nieruchomy, ważne jest także aby strefę ochrony w miarę możliwości nie prowadzić równolegle do ogrodzenia lecz zachować odpowiedni kąt. Zakłócenia mogą powodować również metalowe ogrodzenia znajdujące się bezpośrednio za nadajnikiem lub odbiornikiem bariery. Jeżeli strefa detekcji ma znajdować się pomiędzy dwoma metalowymi płotami, wówczas odległość pomiędzy nimi nie może być mniejsza niż 5 metrów. Elementy takie jak latarnie, słupki, rury znajdujące się wzdłuż granicy strefy detekcji nie wpływają na działanie urządzeń pod warunkiem jednak, że ich wielkość nie jest rażąco wielka w stosunku do samej strefy detekcji. Znajdujące się we wnętrzu jak i na skraju strefy detekcji drzewa i krzewy wymagają szczególnej uwagi. Przeszkody te wraz ze wzrostem mogą zmieniać warunki detekcji, a poruszane przez podmuchy wiatru mogą być źródłem fałszywych alarmów. Jeśli to możliwe należy unikać aby w strefie detekcji znajdowały się drzewa i krzewy, warunkiem dopuszczającym jest konieczność szczególnej dbałości, przycinania i pielęgnacji roślin. 7 / 23
8 2.4. SZEROKOŚĆ STREFY DETEKCJI Wpływ na szerokość strefy detekcji mają przede wszystkim typ anteny zamontowanej w urządzeniu, odległość między nadajnikiem i odbiornikiem, oraz czułość z jaką pracuje urządzenie. Na poniższym rysunku przedstawiono orientacyjną średnicę strefy detekcji w połowie jej długości dla maksymalnej i minimalnej czułości. Przy założeniu średniej czułości odległość przecinających się odcinków detekcyjnych nie może być mniejsza niż 3,5 metra, natomiast przy montażu naściennym odległość od ściany do środka anteny nie może być mniejsza niż 30 cm. Średnica strefy detekcji w połowie długości w zależności od czułości (ERMO 482/50) Średnica strefy detekcji w połowie długości w zależności od czułości (ERMO 482/ ) 2.5. MARTWE STREFY W POBLIŻU NADAJNIKA I ODBIORNIKA Wielkość martwych stref występujących w pobliżu nadajnika i odbiornika jest związana z wysokością montażu bariery nad poziomem gruntów, ustawionej czułości oraz typu anteny wykorzystywanej w urządzeniu. Poniższe wykresy pozwalają wyznaczyć orientacyjne wielkości martwych stref w zależności od typu użytej anteny i wysokości montażu urządzeń. Należy przyjąć że dla prawidłowej pracy bariery wysokość montażu powinna wynosić 80 85cm od gruntu do środka anteny. Ważne są również odległości w jakich zachodzą na siebie strefy nadajnika i odbiornika i wynoszą one odpowiednie dla ERMO 482/50 3,5 metra a dla ERMO 482/ metrów. 8 / 23
9 ERMO 482/50 - wielkość martwej strefy w pobliżu nadajnika lub odbiornika w zależności od wysokości montażu. ERMO 482/ wielkość martwej strefy w pobliżu nadajnika lub odbiornika w zależności od wysokości montażu 9 / 23

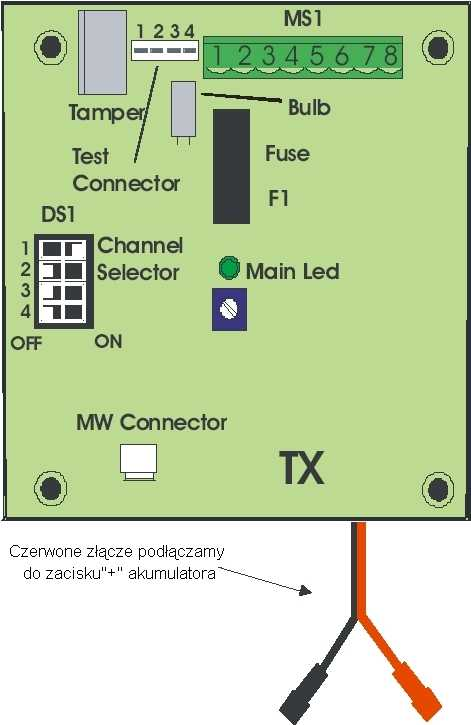

10 3. PODŁĄCZENIE 3.1.PŁYTY ELEKTRONIKI, PRZEŁĄCZNIKI, ZŁĄCZA PŁYTA NADAJNIKA Poniższy rysunek obrazuje płytę elektroniki i przeznaczenie poszczególnych złączy i przełączników dla nadajnika bariery ERMO 482. ZŁĄCZE MS1 Nr zacisku Symbol Funkcja 1. PR Sabotaż 2. PR Sabotaż 3. 13,8 Zasilanie DC 4. 13,8 Zasilanie DC 5. Masa 6. Masa 7. ~ Zasilanie AC 19V 8. ~ Zasilanie AC 19V 10 / 23
11 Nr zacisku Symbol ZŁĄCZE TEST CONNECTOR (do podłączenia STC-95) Funkcja Zasilanie DC +9V 2. S Sygnał (4,5V DC) 3. Masa 4. 13,8 Zasilanie DC Dioda LED Nr zacisku Symbol Funkcja 1. Main LED zasilania Przełącznik kanałów (Chanel Selector) Nr zacisku Symbol Funkcja 1. DS1 Wybór kanału 1-4 Bezpiecznik (Fuse) Nr zacisku Symbol Funkcja 1. F1 Bezpiecznik akumulatora (T2A L 250V 11 / 23
12 PŁYTA ODBIORNIKA Poniższy rysunek obrazuje płytę elektroniki i przeznaczenie poszczególnych złączy i przełączników dla odbiornika bariery ERMO 482. ZŁĄCZE MS1 Nr zacisku Symbol Funkcja 1. PR Sabotaż 2. PR Sabotaż 3. C Wyjście alarmowe (C) 4. NO Wyjście alarmowe (NO) 5. NC Wyjście alarmowe (NC) 6. 13,8 Zasilanie DC 7. Masa 8. Masa 9. ~ Zasilanie AC 19V 10. ~ Zasilanie AC 19V 12 / 23
13 Nr zacisku Symbol ZŁĄCZE TEST CONNECTOR (do podłączenia STC-95) Funkcja 1. S Czułość 2. ALL Sygnał alarmu 3. S Poziom detekcji 0,2 Wzmocnienie sygnału (200mVpp) + Zasilanie DC 13,8V - Masa 4. V Rag AGC (Regulacja automatycznego wzmocnienia) napięcie Diody LED Nr zacisku Symbol Funkcja Ust. fabryczne 1. Channel Kanał OK WŁ 2. Alarm Alarm WŁ 3. Main Zasilanie WŁ Potencjometry odbiornika Nr zacisku Symbol Funkcja 1. SENS Regulacja czułości 2. INT Regulacja całkowania Przełącznik kanałów (Chanel Selector) Nr zacisku Symbol Funkcja 1. DS1 Wybór kanału 1-4 Bezpiecznik (Fuse) Nr zacisku Symbol Funkcja 1. F1 Bezpiecznik akumulatora (T2A L 250V 13 / 23
14 3.2.ZASILANIE Urządzenia mogą być zasilane prądem stałym o napięciu 13,8V jak i prądem przemiennym o napięciu 19V ZASILANIE URZĄDZEŃ W przypadku wykorzystywania zasilania prądem przemiennym należy dążyć do uzyskania jak najmniejszej odległości pomiędzy urządzeniem a transformatorem zasilającym (poniżej 4 metrów), oraz należy pamiętać aby średnica przewodu nie była mniejsza niż 1,5 mm². Kabel łączący transformator z urządzeniem powinien posiadać ekran podłączony do uziemienia. Należy brać pod uwagę możliwe spadki napięć występujące na liniach długich. Podłączenie zasilania prądem przemiennym jest realizowane na zaciskach 9/10 złącza MS1 w odbiorniku oraz zaciskach 7/8 złącza MS1 w nadajniku. Należy używać bezpiecznych transformatorów o następujących parametrach: zasilanie po stronie pierwotnej 230 V zasilanie po stronie wtórnej 19 V moc minimalna 30 VA Przy podłączaniu zasilania 230V do transformatora należy bezwzględnie zachować środki ostrożności. Połączenia muszą być unieruchomione i odpowiednio zaizolowane, odległości pomiędzy zaciskami nie powinny być mniejsze niż 3 mm ZASILANIE AWARYJNE W obudowie urządzeń przewidziano miejsce do zamocowania akumulatora (12V do 1,9Ah) pełniącego rolę zasilania awaryjnego w momencie utraty zasilania sieciowego. Podłączenie akumulatora realizowane jest za pomocą przewodów odpowiednio czerwonego (+) i czarnego (-). W trakcie normalnej pracy bariery akumulator jest doładowywany, obwód doładowania akumulatora jest zabezpieczony bezpiecznikiem oznaczonym jako F1. W momencie utraty zasilania sieciowego następuje automatyczne przejście na zasilanie awaryjne. Zasilanie to powinno zapewnić prawidłową pracę urządzeń przez czas do 12 godzin. 3.3.PODŁĄCZENIE DO CENTRALI ALARMOWEJ Na płycie zarówno odbiornika jak i nadajnika znajdują się bezpotencjałowe wyjścia przekaźnikowe. Umożliwiają one podłączenie do centrali alarmowej sygnałów: ALARM i SABOTAŻ WYJŚCIA ALARMOWE: ALARM, SABOTAŻ Sygnalizacja ALARMU lub niegotowości jest realizowana przez wyjście przekaźnikowe o obciążalności 1A przy 12V. Natomiast wyjście TAMPER jest realizowane za pomocą mikro-styku o obciążalności 100mA. Wyjścia aktywowane są przez: ALARM: Alarm włamaniowy w odbiorniku Alarm kanału w odbiorniku SABOTAŻ: Otwarcie obudowy odbiornika lub nadajnika Zmiana położenia odbiornika lub nadajnika Aby zapewnić wysoki poziom bezpieczeństwa zaleca się okresowo dokonywać testów zarówno dla zdarzeń alarmowych jak i sabotażowych. Możliwa jest również kontrola pracy barier przez wykorzystanie przyrządu STC / 23
15 4. STROJENIE I TESTOWANIE. 4.1.STROJENIE I TESTOWANIE Z UŻYCIEM PRZYRZĄDU STC-95 Do strojenia i testowania barier ERMO 482 firma CIAS dostarcza dedykowany przyrząd STC-95, który w łatwy i przyjazny dla instalatora sposób pozwala aktywować urządzenia. Poniżej przedstawiono widok przyrządu ST-95 z opisem. 1. Złącze 3M 13. Zwiększenie progu zadziałania buzera 2. Wyświetlacz LCD 14. Zmniejszenie progu zadziałania buzera 3. Wyświetlacz LED 15. Włączenie/ wyłączenie buzera 4. Dioda LED pomiaru zasilania 13,8VDC 16. Dioda LED sygnalizująca aktywację buzera 5. Dioda LED sygnalizacji pomiaru pola Rx 17. Dioda LED otwartej/ zamkniętej pętli 6. Dioda LED sygnalizacji pomiaru czułości RX/TX 18. Dioda LED sygnalizująca otwartą pętlę 7. Dioda LED sygnalizacji pomiaru napięcia V Rag 19. Test wł/wył RX/ TX2(dla barier MEDUSA) 8. Dioda LED sygnalizacji pomiaru napięcia wew. TX 9V 20. Dioda LED sygnalizująca test (dla barier MEDUSA) 9. Dioda LED sygnalizacji pomiaru napięcia wew. RX 5V 21. Pomiar wł/wył RX/TX1 (MEDUSA, ERMO, ERMUSA, MINERMO) 10. Przycisk wyboru 22. Dioda LED sygnalizująca pomiar 11. Manualne zwiększenie wzmocnienia 23. Złącze RCA do podłączenia oscyloskopu 12. Manualne zmniejszenie wzmocnienia 15 / 23
16 Podłączenie przyrządu STC-95 do bariery ERMO / 23
17 4.1.1.REGULACJA NADAJNIKA. Aby prawidłowo wyregulować nadajnik bariery należy postępować wg. niżej przedstawionej procedury: odkręcić i zdjąć obudowę bariery, podłączyć zasilanie do zacisków (7) i (8) złącza MS1, skontrolować świecenie diody LED sygnalizacji zasilania Mains, podłączyć akumulator, zwracając uwagę na właściwą polaryzację (czerwony przewód do plusa akumulatora, czarny do minusa) ustawić jedną z czterech możliwych częstotliwości pracy nadajnika przez odpowiednie ustawienie przełącznika DS1, Następnie podłączyć przyrząd STC-95 do nadajnika bariery ERMO482 przy pomocy załączonego przewodu i należy: sprawdź czy dioda LED RX/TX1 (22) jest włączona, w przeciwnym razie naciśnij przycisk 1 (21) aby ją włączyć, wciskaj przycisk (10) tyle razy, aż zaświeci się LED pomiaru zasilania (4). wskazywane na wyświetlaczu (2) napięcie powinno wynosić 13,8V ± 10% wciskaj przycisk (10) tyle razy, aby zaświecił się LED sygnalizacji pomiaru napięcia wew. TX (8); wskazywane na wyświetlaczu napięcie powinno wynosić 9V ± 10%, wciskaj przycisk (10) tyle razy, aby zaświecił się LED sygnalizacji pomiaru czułości RX/TX (6); wskazywane na wyświetlaczu napięcie powinno wynosić 4,5V ± 10%, REGULACJA ODBIORNIKA Aby prawidłowo wyregulować odbiornik bariery należy postępować wg. niżej przedstawionej procedury: odkręcić i zdjąć obudowę bariery, podłączyć zasilanie do zacisków (7) i (8) złącza MS1, skontrolować świecenie diody LED sygnalizacji zasilania Mains, podłączyć akumulator, zwracając uwagę na właściwą polaryzację (czerwony przewód do plusa akumulatora, czarny do minusa), ustawić jedną z czterech możliwych częstotliwości pracy nadajnika przez odpowiednie ustawienie przełącznika DS1, Następnie podłączyć przyrząd STC-95 do nadajnika bariery ERMO482 przy pomocy załączonego przewodu i należy: sprawdzić, czy dioda LED sygnalizująca pomiar (22) się świeci, w przeciwnym razie wciśnij przycisk (21), aby się zaświeciła, wciskaj przycisk (10) tyle razy, aż zaświeci się LED pomiaru zasilania (4). wskazywane na wyświetlaczu (2) napięcie powinno wynosić 13,8V ± 10% Jeśli urządzenia wzajemnie się widzą, to przy prawidłowej pracy powinna się świecić dioda LED channel oznaczająca, że odbiornik rozpoznaje kanał pracy nadajnika oraz dioda Alarm oznaczająca, że bariera nie jest w stanie alarmu, W celu uzyskania optymalnych warunków pracy bariery należy wykonać: sprawdzić, czy dioda LED sygnalizująca aktywację buzera (16) się nie świeci, jeśli się świeci to wciśnij przycisk (15) aby wyłączyć wewnętrzny buzer STC 95, sprawdzić, czy dioda LED sygnalizująca otwartą pętlę (18) się świeci, jeśli się nie świeci to wciśnij przycisk (17) aby włączyć; powoduje to również otwarcie pętli odbiornika, wciskaj przycisk (10) tyle razy, aby włączył się LED sygnalizacji pomiaru pola Rx (5); wskazywane na wyświetlaczu napięcie powinno wynosić 6V ± 10%, wskaźnik liniowy LED (3) powinien świecić się w połowie ; w przypadku gdy wskazywane napięcie różni się od podanej 17 / 23
18 wielkości i świeci się jeden z LED przy brzegu wskaźnika liniowego to przy użyciu przycisków manualnego zwiększenia (11) lub zmniejszenia (12) wzmocnienia ustaw wymagane parametry, po zwolnieniu śrub mocujących odbiornik, należy obrócić urządzenie w płaszczyźnie poziomej, aby uzyskać maksymalną wartość wskazywaną na wyświetlaczu STC 95; wykonaj te same czynności dla nadajnika po ustawieniu maksymalnego wskazanie na przyrządzie STC 95, należy dokręcić śruby mocujące nadajnik i odbiornik, po zwolnieniu śrub mocujących odbiornik w płaszczyźnie pionowej, należy postępować podobnie jak przy regulacji w płaszczyźnie poziomej zarówno dla odbiornika jak i nadajnika, po wykonaniu wyżej opisanych czynności i uzyskaniu optymalnej pozycji (najwyższa wartość na wyświetlaczu STC 95) należy dokręcić śruby mocujące nadajnik i odbiornik, wciśnij przycisk (17) aby wyłączyć diodę LED (18); po około 2 minutach dokonaj sprawdzenia pomiaru pola, wyświetlana na wyświetlaczu wartość powinna wynosić 6V ± 10%, a wskaźnik diodowy powinien się świecić w połowie długości, wciskaj przycisk (10) tyle razy, aby zaświecił się LED sygnalizacji pomiaru napięcia V Rag (7); wskazywane na wyświetlaczu napięcie (V Rag) powinno zawierać się pomiędzy 2,5 a 6,5V; wartość napięcia RAG jest proporcjonalna do odległości pomiędzy nadajnikiem a odbiornikiem; wciskaj przycisk (10) tyle razy, aby zaświecił się LED sygnalizacji pomiaru czułości RX/TX (6), za pomocą potencjometru oznaczonego Sen. na płycie odbiornika wyreguluj, aby wartość wskazywana na wyświetlaczu zawierała się pomiędzy 0,3V a 9V ± 5%; 0,3V odpowiada maksymalnej czułości, natomiast 9V odpowiada minimalnej czułości, (Zaleca się aby rozpoczynać test z potencjometrem Sen ustawionym na 50% wartości (położenie potencjometru) oraz z potencjometrem Int ustawionym na 40% wartości (położenie potencjometru). Ostatecznego ustawienia czułości należy dokonywać w odniesieniu do warunków terenowych.) Zaleca się aby ustawienie maksymalnej czułości nie przekraczało 75% (położenie potencjometru) co odpowiada wartości napięcia na poziomie 1,6V, oraz ustawienie minimalnej czułości nie przekraczało 25% (położenie potencjometru) co odpowiada wartości napięcia na poziomie 6,7V. dla uzyskania wymaganego poziomu całkowania wykonaj regulację przy użyciu potencjometru oznaczonego jako Int na płycie odbiornika, aby dokonać testu należy poruszać się w obszarze chronionym z prędkością 0,5 m/s. Ostatecznego ustawienia poziomu całkowania należy dokonywać w odniesieniu do warunków terenowych. Zaleca się aby ustawienie minimalnego poziomu całkowania nie było niższe niż 30% (położenie potencjometru) zbyt niski poziom może być powodem generowania fałszywych alarmów. Zbyt wysoki poziom całkowania spowoduje brak reakcji na ruch w strefie detekcji. Zaleca się aby maksymalny poziom całkowania nie przekraczał 80% (położenie potencjometru). Wysoki poziom całkowania stosuje się w przypadku gdy ograniczona będzie możliwość ruchu w ich pobliżu, np. przy montażu barier na ścianie budynku. wciśnij przycisk (15), aby zaświecił się LED sygnalizująca aktywację buzera (16); upewnij się, czy buzer sygnalizuje alarm; jeśli brzęczyk sygnalizuje alarm to wciśnij przycisk (14) (zmniejszenie progu zadziałania buzera) do momentu jego wyłączenia, W przypadku gdy po wciśnięciu przycisku (15) buzer nie sygnalizuje alarmu po jego włączeniu, wciśnij przycisk (13) (zwiększenie progu zadziałania buzera) do momentu uzyskania przerywanego sygnału, a następnie wciśnij na krótko przycisk (14) do całkowitego wyłączenia brzęczyka, wykonaj test przejścia; sprawdzenia dokonaj przy przerywanym dźwięku brzęczyka, a następnie przy alarmie ciągłym wskazującym przekroczenie strefy ochrony, sprawdź, czy gdy w strefie nie odbywa się ruch brzęczyk nie sygnalizuje alarmu, jeśli sytuacja taka występuje oznacza to, że w strefie ochrony występują zakłócenia pola, w momencie gdy strefa ochrony jest przesłaniana przez duży obiekt, LED Channel może przestać się świecić;co jest powodem przerwania wiązki mikrofal / 23
19 przyrząd STC 95 jest wyposażony w złącze RCA (23) do podłączenia oscyloskopu przez zawarty w komplecie kabel, umożliwia to dokładniejsze zanalizowanie sygnału otrzymywanego w odbiorniku; prawidłowy przebieg dla właściwie zainstalowanych widoczny jest na poniższym rysunku, Przebieg prawidłowy Przebieg nieprawidłowy A= 200mVpp (± 10%) zbyt duży szum niewłaściwe ustawienie nadajnika i odbiornika jest przyczyną osłabienia otrzymywanego sygnału i zniekształceniu przebiegu w sposób widoczny na powyższym rysunku. Szumy na zboczach przebiegu sygnału oznaczają, że bariera nie będzie pracowała prawidłowo i należy powtórzyć czynności regulacyjne. zaleca się aby wszystkie pomiary i wartości ustawione podczas regulacji bariery zapisywać w karcie testowej odrębnej dla każdej pary urządzeń, da to możliwość łatwiejszego usunięcia ewentualnych nieprawidłowości związanych z pracą urządzeń oraz ich uszkodzeń, załóż obudowy nadajnika i odbiornika i przykręć je delikatnie śrubami, uważając aby nie uległa uszkodzeniu uszczelka, następnie dokręć mocniej śruby, aby docisnąć uszczelkę, zwróć uwagę na właściwe zamontowanie obudowy, takie aby został zablokowany czujnik sabotażowy, podczas konserwacji systemu, należy mieć na uwadze konieczność konserwacji uszczelkę / 23
20 5. OBSŁUGA I NAPRAWY 5.1.PROBLEMY W przypadku wystąpienia fałszywych alarmów należy sprawdzić dane wprowadzone podczas regulacji bariery, gdy występują różnice należy skorygować je przez ponowną regulację. Nieprawidłowość Możliwa przyczyna Usunięcie usterki Nie świeci się dioda zasilania w odbiorniku i nadajniku 13,8 VDC lub 19VAC nie prawidłowe lub zbyt niskie Nie podłączono zasilania Odłączony przewód Uszkodzony transformator Zbyt długi lub niewłaściwy kabel Sprawdź podłączenie Podłącz przewód Zmień transformator Sprawdź lub wymień kabel Nie świeci dioda Channel Zły wybór kanału Ustaw właściwy kanał w nadajniku i odbiorniku Nie świeci dioda Alarm Uszkodzenie nadajnika lub odbiornika Ruch lub przeszkoda w chronionym obszarze Brak widoczności pomiędzy RX i TX Wymień płytkę nadajnika lub odbiornika Wyeliminuj ruch lub usuń przeszkodę Ustaw właściwie barierę Zbyt wysoki poziom V Rag Brak widoczności pomiędzy RX i TX Ustaw właściwie barierę Przeszkoda w chronionym obszarze Za niski poziom sygnału Uszkodzony obwód Uszkodzony odbiornik MW Usuń przeszkodę Wymień nadajnik Wymień odbiornik Wymień odbiornik MW Otwarty czujnik sabotażu Mikro-styk otwarty Sprawdź mikro-styk Czujnik położenia w złej pozycji Sprawdź położenie czujnika położenia 20 / 23
21 6. CHARAKTERYSTYKA 6.1.DANE TECHNICZNE Parametr Minimalny Nominalny Maksymalny Uwagi Częstotliwość Mkasymalna emitowana moc Modulacja Wypełnienie 50/50 9,47MHz do 10,60MHz (regulowane przez przepisy wewnętrzne) 20 do500mw P.I.R.E.(regulowaneprzez przepisy wewnętrzne) Liczba kanałów 4 Zasięg ERMO482/50 ERMO482/80 ERMO482/120 ERMO482/200 50m 80m 120m 200m Wł/Wył Napięcie zasilania ~ 17V 19V 21V Napięcie zasilania = 11,5V 13,8V 14,8V Pobór prądu (~) nadajnika 155mA Pobór prądu (~) odbiornika w stanie czuwania 210mA Pobór prądu (~) odbiornika w stanie alarmu 130mA Pobór prądu (=) nadajnika 33mA Pobór prądu (=) odbiornika w stanie czuwania 65mA Pobór prądu (=) odbiornika w stanie alarmu 20mA Przekaźnik alarmu 100mA 120mA Czujnik sabotażowy lub położenia 30VA Diody Zielona dioda zasilania nadajnika Zielona dioda identyfikacji kanału w odbiorniku Zielona dioda sygnalizująca brak alarmu w odbiorniku Wł Wł Wł Regulacja czułości w odbiorniku Regulacja całkowania w odbiorniku Waga bez akumulatora nadajnika 2910g Waga bez akumulatora odbiornika 2970g Średnica 305mm Głębokość z uchwytem 280mm Temperatura pracy -25ºC +55ºC Odchylenie poziomu 3º Klasa szczelności IP55 potencjometrem potencjometrem 21 / 23
22 UWAGI INSTALATORA / 23
23 / 23
