RAKU-TOOL I Nowoczesne systemy dla przemysłu kompozytowego

Transkrypt

1 RAKU-TOOL I Nowoczesne systemy dla przemysłu kompozytowego PL Tooling Solutions

2 Innowacyjne rozwiązania dla budowy modeli, form i innych narzędzi RAMPF-Gruppe RAMPF Tooling Solutions RAMPF-Gruppe tworzy inżynieryjne i chemiczne rozwiązania, udziela odpowiedzi na ekonomiczne i ekologiczne potrzeby przemysłu. Firma z Grafenbergu (koło Stuttgartu) jest największym na świecie producentem bloków wysokowydajnych i o wysokiej jakości dla stylizacji, modelarstwa i narzędziowni. Zakres kompetencji obejmuje: > Materiały do formowania, łączenia, ochrony i utylizacji. > Techniczne systemy produkcyjne w zakresie pozycjonowania i automatyzacji jako stabilna podstawa dla precyzji i dynamiki. > Kompleksowe rozwiązania i wsparcie, w szczególności w stosunku do innowacyjnych i indywidualnych wymagań Klientów. Tym RAMPF zapewnia swoim Klientom dostęp do rentownego i zrównoważonego wzrostu. Zaufanie w partnerstwie jest stawiane w Rampf-ie na pierwszym planie. Jest to podstawa ponad 35 lat sukcesów Firmy Rodzinnej Rampf myśli globalnie i działa lokalnie. Rampf ma własne oddziały w strategicznie ważnych lokalizacjach w USA, Chinach i Japonii. Przygotowanie doskonałych produktów o zbliżonym konturze do form i modeli gwarantujących dużą wydajność jak pasty o zamkniętym profi lu (CCP), odlewy o zamkniętym profi lu (CCC), w tym o dużej objętości i 1:1 zalaniu, a także bloki o zamkniętym profi lu (CCB). Dla przemysłu kompozytów opracowywane są nowoczesne systemy, obejmujące wiele procesów technologicznych i szeroki zakres temperatury. Nowoczesne technologie i urządzenia produkcyjne oraz fachowe porady i indywidualnie dostosowane do klienta usługi zapewniają stałą wysoką jakość, ekonomiczną i przyjazną dla środowiska produkcję wyrobów narzędziowych na całym świecie. Machine Systems Production Systems Composite Solutions Eco Solutions Polymer Solutions Tooling Solutions

3 Zakres rozwiązań 02 I Systemy produkcyjne Przygotowywane na miarę techniczne systemy produkcyjne, wysokotechnologiczne, profesjonalne: RAMPF Tooling 01 I Materiały Twórcze, mocne, trwałe: RAMPF Solutions rozwija systemy do całego łańcucha produkcyjnego,od prototypowa- Tooling Solutions rozwija i produkuje materiały stylizacyjne, modelarskie i nia, przez model, formę i budowę oprzyrządowania dla istniejących i przyszłych narzędziowe, pasty o zamkniętym profilu CCP, bloki o zamkniętym profi- potrzeb klientów i ich rynków. lu CCB i odlewy o zamkniętym profilu CCC jak również systemy płynne. Supply-chain management Production Close Contour Casting services Research and development Prototyping RAKU-TOOL Close Contour Pastes Liquid systmes polyurethane und epoxy RAKU-TOOL Tooling Solutions Tool design and construction Technical support and applications technology Model-making RAKU-TOOL Board materials RAKU-TOOL Close Contour Casting Mold design and construction Paste applications Internal and external training 03 I Usługi Recycling Zorientowane na Klienta, kompetentne, zaangażowane: Eksperci RAMPF Tooling Solutions wspierają technicznie Klientów przy zastosowaniu produktów i wdrożeniu pomysłów również na miejscu u Klienta. Ponadto są oferowane szkolenia, w których są prezentowane produkty i technologie poprzez praktyczne pokazy.» Zawsze gdy wymagane są mały ciężar i wytrzymałaość mechaniczna, wykorzystywane są wzmacniane włóknem tworzywa termoutwardzalne. Rampf Tooling Solutions oferuje kompleksowo przyszłościową paletę produktów płynnych, past i bloków modelarskich i narzędziowych. Te systemy epoksydowe i poliuretanowe obejmują szeroki zakres temperatur. Dzięki intergracji nowych tworzyw i technologii osiągnięto maksymalne korzyści przy budowie lekkich kompozytów. «02I03

4 EPUDUR Zalety Eigenschaften

5 RAKU-TOOL Kompozyty Doskonały materiał, doskonały serwis Usługi: > > Gotowe do frezowania półfabrykaty na formy do laminowania i modele wanien galwanicznych oszczędzają czas i gwarantują stabilnąjakość produkcji z wysokimi ostatecznymi własnościami mechanicznymi. Uwzględniając zarówno zwrot nakładów inwestycyjnych w urządzenia do przeróbki produktów chemicznych. > > Pokrycie pastą Waszych półproduktów: Państwo możecie się w pełni skupić na swoich kompetencjach ( np.: frezowaniu ) > > Niestandardowe rozmiary płyt, specjalnie przycięte do wielkości potrzebnych przez klienta zastosowań. Pozwala to na wyeliminowanie czasu potrzebnego na sklejanie oraz poprawia jakość powierzchni dzięki braku linii łączenia. Porady Nasz doświadczony zespół chętnie pomoże w obsłudze produktów i stoi do dyspozycji w przypadku pytań. > > Praktyka zorientowana na doradztwo produktowe Centrum Technologicznym Rampfa w Grafenbergu. > > Wewnętrzne i zewnętrzne szkolenia. Twoje korzyści > > Jakość produktu: doskonałe własności fizyczne i mechaniczne, takie jak zdolność impregnacyjna i utwardzanie w temperaturze pokojowej przy wysokich końcowych własnościach mechanicznych. > > Twórcze i innowacyjne produkty i technologie ( np. Odlewy Close Contur, nowe Pasty Close Contur na narzędzia, systemy epoksydowe dla infuzji żywic z bardzo dobrym utwardzaniem w temperaturze pokojowej ) > > Gwarantujemy wysoką jakość, certyfikowaną DIN EN ISO 9001 Dostawy > > Szybko, elastycznie punktualnie Środowisko > > Czysta produkcja wzorem Rampfa.Odpady wracają do produkcji. Tak więc wysoka jakość i wymagania środowiskowe są spełnione. 04I05

6 EPUDUR Branże Eigenschaften

7 Twoje branże Twoje zastosowania Rampf Tooling Solutions zapewnia jakość,postęp i wydajność w budowie modeli, form, narzędzi i części w różnych gałęziach przemysłu. Przemysł samochodowy i budowa pojazdów Modele Prototypy ( części ) Foremniki Modele wanien galwanicznych Przemysł elektryczny Komponenty Technika medyczna Modele Formy Stocznie Master modele Foremniki Formy do laminowania Przemysł lotniczy i kosmiczny Foremniki Modele wanien galwanicznych Narzędzia do rozciągania / Narzędzia do formowania Sport i czas wolny Modele Foremniki dla krótkich serii Budowa maszyn Modele Formy Części maszyn Energia wiatrowa Master modele Foremniki ( RTM / Infuzja żywicy ) Formy do laminowania 06I07

8 Kryteria wyboru

9 Kryteria wyboru Jakość i ekonomia Różne procesy produkcyjne doskonałe produkty Poniżej podane informacje dotyczą; Doświadczenie z formami i narzędziami z tworzyw sztucznych Proces, metoda, ilości sztuk mogą róznić się w praktyce Proces produkcji Laminowanie ręczne Technika worka próżniowego Infuzja Technika worka próżniowego / prepreg Proces z zastosowaniem autoklawu Prasowanie na mokro RTM Jakościowych kryteriów wyboru Możliwa geometria skomplikowana skomplikowana skomplikowana, duże i grube części Wykończenie powierzchni skomplikowana, wymiar ograniczony wielkością autoklawu skomplikowana, wymiar ograniczony wielkością autoklawu skomplikowana, rozmiar ograniczony prasą do formowania umiarkowane dobre dobre dobre dobre dobre dobre skomplikowana, rozmiar ograniczony formą do RTM Konstrukcja jednostronna jednostronna jednostronna jednostronna jednostronna dwustronna dwustronna Jakość wyrobów Odchylenia grubości części Zawartość włókien w objętości części Właściwości mechaniczne słabo umiarkowa na umiarkowana wysoka bardzo wysoka bardzo wysoka wysoka wysoka bardzo duże duże małe bardzo małe bardzo małe bardzo małe bardzo małe około. 35 % około % około % niskie umiarkowane bardzo wysokie około % bardzo wysokie Zmiana struktury łatwa łatwa łatwa łatwa do umiarkowana niezawodność procesu i powtarzalność Ekonomiczne kryteria wyboru około % bardzo wysokie umiarkowana do trudnej umiarkowana umiarkowana dobra bardzo dobra bardzo dobra, kontrolowane parametry procesu około % wysokie umiarkowana do trudnej bardzo dobra, kontrolowane parametry procesu Ilość powtórzeń < 50 < 50 < 50 < 50 < 100 < 100 < 100 Czas procesu umiarkowany umiarkowany umiarkowany długi długi krótki krótki około % wysokie umiarkowana do trudnej bardzo dobra, kontrolowane parametry procesu Koszt sprzętu niski niski niski wysoki bardzo wysoki wysoki wysoki Koszt produkcji formy Otwarta czy zamknięta forma niski niski niski umiarkowany umiarkowany bardzo wysoki bardzo wysoki bardzo wysoki otwarta otwarta otwarta otwarta otwarta zamknięta zamknięta Koszty pracy wysokie wysokie wysokie umiarkowane umiarkowane umiarkowane umiarkowane Koszty materiału niski umiarkowane umiarkowane wysokie wysokie niski niski Higiena pracy oddziaływania pozostałości na proces produkcyjny Cechy szczególne trudna do utrzymania trudna do utrzymania łatwa do utrzymania łatwa do utrzymania łatwa do utrzymania trudna do utrzymania niski wysoki wysoki wysoki wysoki niski niski Mokry proces, materiały przekładkowe możliwe Mokry proces, materiały przekładkowe możliwe Suchy proces, konstrukcje przekładkowe Ograniczony okres przechowywania prepreg Ograniczony okres przechowywania prepreg Mokry proces, materiały przekładkowe możliwe trudna do utrzymania Suchy proces, materiały przekładkowe możliwe 08I09

10 Przemysł

11 Proces Od pomysłu do gotowego detalu Różnorodność materiałów i procesów: Innowacyjne materiały dla Waszych zastosowań Wiele dróg prowadzi do gotowego lekkiego detalu. Na początku jest dobór właściwego materiału na model produkcyjny. Jest to zależne od istniejącej infrastruktury, pola zastosowań i oczekiwanych własności produktu. Rampf posiada właściwy materiał dla Twoich zastosowań. Twoje korzyści > > Kompleksowa oferta produktów > > Systemy o różnej odporności na temperaturę (temp. pokojowa 170 C) > > Szybko dostępna Dobór materiałów do modeli Płyty Odlewy close contour Pasty close contour Inne materiały Bezpośrednie narzędzia Dobór materiałów do form Prepreg Płynne materiały Powłoki wytwarzane metodą galwanostegii Płyty Odlewy close contour Pasty close contour Wybór procesu Laminowanie ręcznie Technologia worka próżniowego Infuzja Technologia worka próżniowego / prepreg Procesy z zastosowaniem autoklawu Prasowanie na mokro RTM Zastosowanie w przemyśle Samochodowym lotniczym kosmicznym Energii wiatrowej Konstrukcji maszyn 10I11

12 Procesy produkcyjne Podłączenie próżni Tkanina odpowietrzająca Worek próżniowy Forma Laminat Folia rozdzielająca Laminowanie Forma Taśma uszczelniająca 1 Tkanina delaminażowa 2 Połączenie próżni Kanał próżni / połączenia próżni Worek próżniowy Tkanina odpowietrzająca Autoklaw Worek próżniowy Wlot żywicy Forma Forma Prepreg Włókno Taśma uszczelniająca Kanały przepływu Taśma uszczelniająca Tkanina delaminażowa 3 Folia rozdzielająca Tkanina delaminażowa 4 Wlot żywicy Górna część formy Włókno 5 Górna część formy Włókno Dolna część formy 6 Dolna część formy

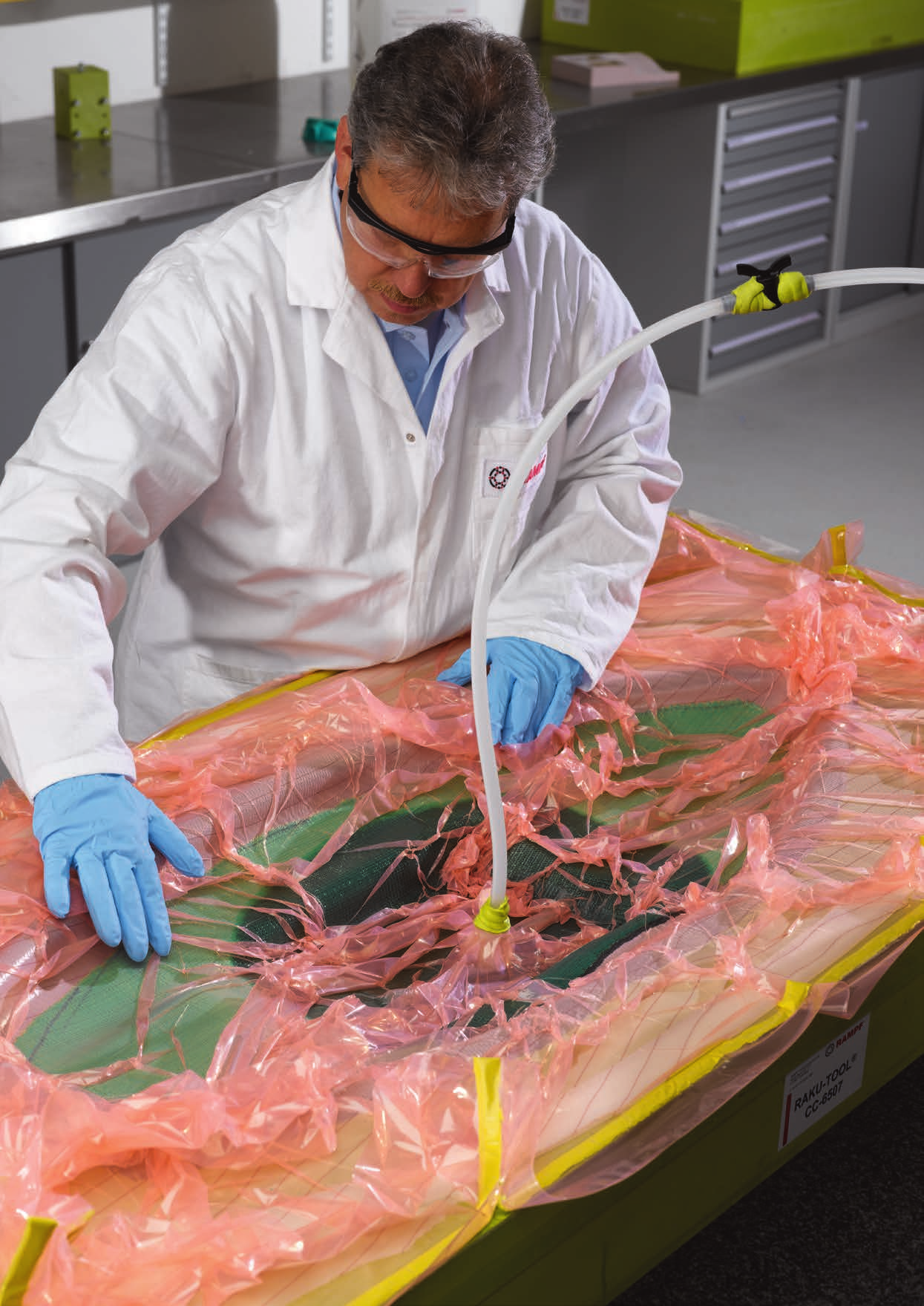

13 Procesy produkcyjne z RAKU-TOOL Jakość i ekonomia brzmią harmonijnie W zależności od oczekiwanych własności i jakości elementów jak i warunków operacyjnych są różne technologie kompozytowe. Kryterium jakościowe - np.: jakość powierzchni, formy, elementu, bezpieczeństwo procesu - i kryteria ekonomiczne - np. wielkość serii, koszty inwestycji, itd. - grają ważną rolę przy wyborze technologii. Na tych stronach są przedstawione technologie z materiałami RAKU-TOOL Informacje dodatkowe Rys. 1: Laminowanie / Laminowanie ręczne: ręczne układanie i impregnowanie tkanin. Rys. 2: Worek próżniowy (technologia laminowania mokrego): ręczne układanie i impregnowanie tkanin. Ułożyć Peel play i odpowietrzenia. Montaż worka próżniowego. Folia worka próżniowego pozwala dzięki podciśnieniu na zasilenie żywicą w stanie płynnym. Następnie jest utwardzanie laminatu w próżni. Rys. 3: Rys. 4: Rys. 5: Rys. 6: Infuzja żywic: tkanina / pakiet tkanin ułożyc suche. Ułożyć peel play, kanały żywicy i próżniowe. Montaż worka próżniowego. Impregnacja tkaniny poprzez injekcję żywicy dzięki gradientowi ciśnienia wywołanemu przez próżnię. Proces w autoklawie: układanie prepregów do formy. Układanie peelply / folię perforowaną i odpowietrzniki. Układanie worka próżniowego. W podciśnnieniu i próżni w połączeniu z temperaturą będą prepregi utwardzne w autoklawie. Prasowanie: tkanina / tkanina mokra / prepreg - układanie do formy wielocześciowej. Formę zamknąć. RTM: tkanina / pakiet tkanin układać na sucho w wieloczęściowej formie. Formę zamknąć. Żywicę wstryskuje się pod niskim ciśnieniem. 12I13
