1 Automatyzacja w klimatyzacji i ciepłownictwie. Ćwiczenia audytoryjne Ćwiczenie 1

2 Zakres tematyczny ćwiczeń audytoryjnych Przykłady doboru układów i elementów automatyki do węzła ciepłowniczego, kotłowni na paliwo gazowe, centrali klimatyzacyjnej z odzyskiem ciepła). Przykłady doboru zaworów regulacyjnych jedno- i trójdrogowych w układach automatyki instalacji budynkowych

3 Warunki zaliczenia przedmiotu Pozytywny wynik kolokwium zaliczeniowego ? Obecność obowiązkowa na wszystkich zajęciach

4 Automatyzacja węzła ciepłowniczego Schemat ideowy węzła ciepłowniczego Zco 5 Zcw c.w.u. WCO WCWII c.o. LC2 cyrk WCWI sieć LC1 ΔpRRC ZRRC 4 3 w.z.

5 Automatyzacja węzła ciepłowniczego Elementy układu automatyki c.w.u. cyrk. c.o.. P s.c. LC1 ΔP P P W w.z. AI AO DI DO

6 Realizowane funkcje : Zakres automatyzacji regulacja temperatury ciepłej wody tcw = (70) C,(regulacja stałowartościowa), regulacja dostawy ciepła na potrzeby c.o. tzco = f (tzew) - patrz wykres, (regulacja nadążna), regulacja programowa (osłabienia nocne, świąteczne, dni wolne) - niestosowana w budynkach mieszkalnych wielorodzinnych, wyłączenia optymalizowane: tzco = f (tzew, ti, τ ) patrz wykres, funkcja priorytetu ciepłej wody: tcw, Vco, Vcw, - algorytm sterowania ograniczenie temperatury wody sieciowej powrotnej: pmax = f(tzew), ograniczenie maksymalnej (odparowanie) i minimalnej (zamrożenie) wartości tzco, - algorytm sterowania, funkcja końca sezonu ogrzewczego,(w sezonie grzewczym tzew = 16 /15 C, latem tzew = 12 /11 C ).

7 Wykres regulacji temperatury zco=f( =f(zew) zcomax<100 C o=90 C zco=f(zew) o=w=20 C zcomin>5 C zew=-20 C zew=w=20 C Automatyzacja w inżynierii środowiska ćwiczenia audytoryjne

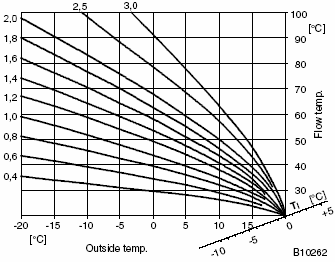

8 Optymalizacja temp. zasilania emperatura zasilania, C P1 P2 P3 P4 P5 emperatura zewnętrzna, C

9 Optymalizacja czasu włączenia i wyłączenia ogrzewania Obecność Optymalny czas startu Optymalny czas stopu Oszczędność energii Noc Noc Czas

10 Realizowane funkcje c.d. regulacja obrotów pomp obiegowych: Δpdico = const, przełączanie pomp obiegowych, (pracująca, rezerwowa), (kontrola Δ p), sterowanie pompą cyrkulacyjną c.w.u. ( czasowe, temperaturowe tcyr), testowanie pomp obiegowych latem, uzupełnianie wody w instalacji c.o.: (pomiar ps i sterowanie zaworem elektromagnetycznym), funkcje monitoringu: stan sygnałów wejściowych i wyjściowych, np. pz, pp, dane z ciepłomierza komunikacja cyfrowa-protokół komunikacji), regulator Vs, Δ pdysp.

11 Dobór sterownika węzła ciepłowniczego

12 SEROWNIK IAC 600 wejścia/wyjścia Automatyzacja w klimatyzacji i ciepłownictwie

13 SEROWNIK IAC 600 wejścia/wyjścia

14 Dobór sterownika Sygnały obsługiwane przez sterownik węzła c.w.u. cyrk. c.o.. P s.c. LC1 ΔP P P W w.z. ZS AI AO DI DO

15 Programowalne regulatory (sterowniki) kompaktowe z biblioteką aplikacji Excel 50

16 Excel 50 Excel 50 dostępny jest wdwóch wersjach: 1. Wersja konfigurowalna (z modułami aplikacyjnymi różnymi dla poszczególnych grup aplikacyjnych). Kod aplikacji można wygenerować za pomocą prostego programu selekcyjnego LIZARD i wprowadzić do pamięci sterownika za pomocą pulpitu operatorskiego. 2. Wersja swobodnie programowalna (z modułami aplikacyjnymi umożliwiającymi swobodne programowanie aplikacji). Wykonanie i załadowanie oprogramowania aplikacyjnego sterownika umożliwia program narzędziowy CARE. Sterownik posiada 8 wejść analogowych i 4 wyjścia analogowe oraz 4 wejścia cyfrowe i 6 wyjść cyfrowych. Każde 2 wyjścia cyfrowe umożliwiają bezpośrednie 3- położeniowe sterowanie siłownikiem.

17 Rozszerzalny sterownik DX-9100

18 Rozszerzalny sterownik DX-9100 Wwersji DX 9126 posiada: 8wejść analogowych (napięciowe 0-10 Vdc, prądowe 0/4-20 ma dc, rezystancyjne), 8wejść cyfrowych bezpotencjałowych, 6wyjść cyfrowych triakowych, 4 wyjścia analogowe (napięciowe 0-10 Vdc lub prądowe 0/4-20 ma dc) oraz 4wyjścia analogowe napięciowe0-10 Vdc. W przypadku, gdy jest wymagana większa liczba wejść/wyjść można dołączyć dodatkowe moduły X/XP. Maksymalna liczba przyłączonych modułów rozszerzających X/XP nie może przekroczyć liczby 64 wejść/wyjść.

19 AC Xenta 300

20 AC Xenta 300 AC Xenta 300 jest sterownikiem o ustalonych 20 wejściach/wyjściach z możliwością przyłączenia dwóch modułów rozszerzających o dalsze 20 wejść/wyjść oraz przenośnego panelu operatorskiego. Sterownik jest adresowany do sterowania systemów grzewczych iklimatyzacyjnych. Programowanie odbywa się z komputera przy pomocy programu narzędziowego A Menta. Do bieżącej obsługi serwisowej regulatora służyprzenośny panel operatorski wyposażony w 6przyciskową klawiaturę oraz wyświetlacz LCD. Panel umożliwia zmianę nastaw, kontrolę parametrów oraz obserwowanie trendów. Sterownik posiada bufor pamięci umożliwiający zarchiwizowanie do 2000 wartości wybranych wielkości.

21 Sterowniki modułowe WAGO

22 Sterowniki modułowe WAGO Do modułu sterownika mogą być przyłączane moduły wejść i wyjść w łącznej ilości do 248 wejść/wyjść cyfrowych lub 124 wejść/wyjść analogowych. Moduły wejść/wyjść są wykonywane wwersjach 1, 2, 4oraz 8kanałowych. Zastosowana konstrukcja umożliwia szybkie mechaniczne łączenie modułów, dużą niezawodność, odporność na drgania inie wymaga konserwacji. Firma oferuje także moduły w wykonaniu przeciwwybuchowym EX. Sterownik sieciowy WAGO pracuje w systemach LonWorks ieherne CP/IP

23 KONIEC do zobaczenia J
