1 URZĄDZENIA MONTOWANE NA WYSIĘGNIK ZAGĘSZCZARKI

2 ZAGĘSZCZARKI SPIS TREŚCI Cechy Przegląd zastosowań.... Rozmiary zagęszczarek.. Dane techniczne Składanie zamówień..... Osprzęt na wysięgnik... Wymiary trzpieni Wymiary płyty adaptacyjnej Top Dimensions

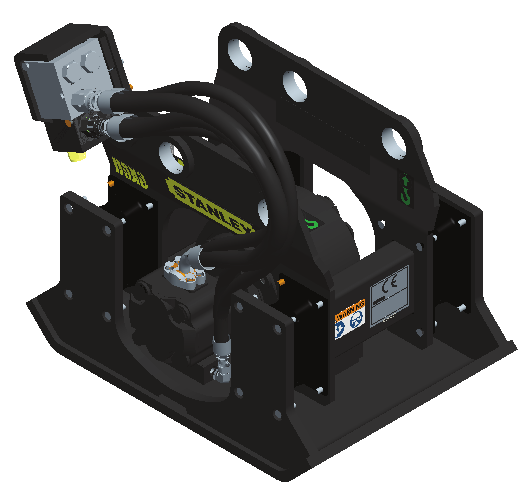

3 6 5 CECHY URZĄDZEŃ Model: 11125S KOMPAKTOWE Unikalna konstrukcja ramy zapewnia niskoprofilową konstrukcję. Cztery elementy elastomerowe znajdujące się w każdym rogu zagęszczarki równomiernie przenoszą wibracje. 2 TRWAŁOŚĆ Trwała konstrukcja wytrzymuje trudne warunki pracy oraz zapewnia bezproblemową pracę. 3 NIEZAWODNOŚĆ Bezpośrednio zamontowany wielowpustowy wał silnika eliminuje punkt połączenia mimośrodowego zespołu. 4 ZABEZPIECZENIE Zdalna kontrola przepływu utrzymuje optymalne obroty silnika. Krzyżowy zawór zwrotny zabezpiecza przed przypadkowym wzrostem przepływu oleju. 5 ELASTYCZNOŚĆ Szeroki zakres opcji montażowych jest dostępny dla trzpieni, mocowań i konfiguracji szybkozłączy. 6 SERWIS Zagęszczarki mają konstrukcję modułową, która umożliwia szybki dostęp do podzespołów ograniczając przestoje i koszty. 3

4 PRZEGLĄD APLIKACJI WYKOPY Ręczne techniki zagęszczania są bardzo pracochłonne. Dzięki płytom wibracyjnym Stanley można zagęszczać do brzegów wykopu w jednym przebiegu na szerokości od 60 do 120 cm. Jest to porównywalne z sześcioma przejściami urządzeniem ręcznym. ZBOCZA Nie ma lepszego sposobu, aby ubijać grunt na pochyłościach lub w trudno dostępnych miejscach niż w zagęszczarki Stanley. W obszarach, w których zagęszczarki ręczne nie mogą pracować lub są zbyt strome dla walców można liczyć na urządzenia Stanley. PALOWANIE Palowanie jest kolejną aplikacją dla zageszczarek Stanley. Zageszczarki umożliwiają szybkie wbijanie w ziemię pali, rur, profili stalowych i słupów drewnianych. 4

5 DOBÓR OSPRZĘTU! Skorzystaj z tabelki doboru: Wybór odpowiedniego osprzętu zależy od dwóch czynników: aplikacji i dostępnej koparki. Znajdź w tabeli wagę koparki podaną w tonach. Użyj zaznaczonych pasków do doboru odpowiedniej serii zagęszczarek. Małe i duże Koparki Koparko-ładowarki Miniładowarki Wykres doboru Waga koparki w tonach ~ ~ ~ ~ 71 Przegląd serii Jednostka Siła odśrodkowa lbs ,350 22,000 kg ,000 Wibracje na minutę vpm Waga lbs kg Wymiary płyty in 18.8 x x x x 42 mm 442 x x x x 1067 Zakres przepływu gpm lpm Klasa wagowa koparki lbs 5,000-13,000 9,000-30,000 16,000-55,000 54, ,000 kg 2,268-5,897 4,082-13,608 7,257-24,948 24,494-64,410 5

6 INFORMACJA O PRODUKCIE Wytrzymałe, Mocne Zageszczarki Zalety zagęszczarek Stanley: Zagęszczarki Stanley wytwarzają wysoką siłę odśrodkową w zakresie od 1500 do 10000kg. Urządzenia te mają większą siłę zagęszczania niż inne płyty zagęszcające oraz eliminują potrzebę pracy operatora w wykopie, co znacznie ułatwia pracę oraz zwiększa komfort pracy operatora. Wzmocniona pokrywa bloku zaworów zapewnia dodatkową ochronę przed przypadkowym wpadekiem. Węże hydrauliczne są zabezpieczone nylonową osłoną i są precyzyjnie poprowadzone blisko ramy, aby zminimalizować ich ruch i zakłócenia pracy. Modele Flat top oferują kompatybilność z wielu różnymi koparkami znacznie upraszczając montaż. Każda zagęszczarka wyposażona jest cztery wytrzymałe elementy elastomerowe, które równomiernie przenoszą wibracje. Zapewnia to stałą siłę oraz poprawia efektywność i jakości pracy operatora. Gwarancja Aby zapewnić komfort, każda zagęszczarka ma roczną gwarancję. Firma Stanley wspierana jest przez szeroką sieć serwisową dla zapewnienia maksymalnej wydajności na placu budowy. 6

7 ZAMAWIANIE URZĄDZENIA Dane do złożenia zamówienia Seria Numer Opis Waga (lbs) Waga (kg) S 2 1/4 pin holes, 9 and 14 inch spacing, 13 gpm, no boom pins** S Flat top design*, 13 gpm S 2 1/4 pin holes, 14 inch spacing, 13 gpm, no boom pins** S Flat top design*, 13 gpm S Flat top design*, 30 gpm S Flat top design*, 42 gpm Szczegóły tabeli: * Bez uchwytów montażowych, ** Wymaga sprzedawanego osobno pakietu montażowego Uwaga: Aplikacja wbijania pali wymagających rozwiązań śrubowych - skontaktuj się z producentem w celu uzyskania szczegółów specyfikacji na otwory montażowe. Specyfikacja techniczna Siła odśrodkowa Jednostka lbs ,350 22,000 kg ,000 Wibracje na minutę vpm Ciśnienie oleju hydr. Przepływ oleju hydr. Zawór przelewowy Ciśnienienie powrotu (max) psi bar gpm lpm psi bar psi bar Wymiary Długość Szerokość Wysokość^ Powierzchnia kontaktu z podłożem Jednostka in mm in mm in mm in 17.5L x 20W 23.5Lx 24W 27L x 30W 32L x 42W mm x x x x 1067 ^Wymiar wysokości stosuje się do modeli flat top bez wymiarów uchwytów. POW. KONTAKTU DŁUGOŚĆ WYSOKOŚĆ 7

8 Dostosowane Uchwyty Montażowe Uchwyty mocujące są przykręcone do płaskiej, górnej strony narzędzia oraz mogą być skonfigurowane tak, że będą bezpośrednio dostosowane do wysięgnika lub szybkozłącza. Uchwyty dostosowane są do niestandardowego montażu na wielu mini-ładowarkach, koparkach czy koparko-ładowarkach. Uchwyty typu Combo są dostępne na życzenie. Uchwyty te rozszerzają możliwości konfiguracyjne i są idealne do zastosowań, w których osprzęt jest często przełączany między mini ładowarką a koparką lub koparko-ładowarki. Konfiguracja Zestawów Montażowych Stanley oferuje niestandardowe zestawy montażowe pasujące do dowolnego wysięgnika, który ma szerokość belki mniejszy niż dziesięć cali. Prosimy o kontakt z nami w celu doboru odpowiedniej konfiguracji. Patrz rysunek 2 pokazujący szczegóły zestawu montażowego. Patrz poniżej na rysunek 1 pokazujący typy uchwytów Combo. Rysunek 1 Zdemontuj mocowanie koparki lub koparko-ładowarki Do stosowania na OEM lub innym typie złącza. Zagęszczarka Flat Top zamontowana do płyty adaptacyjnej. Zdemontuj mocowanie koparki lub koparko-ładowarki Do stosowania na OEM lub innym typie trzpieni. Rysunek 2 Poniższa ilustracja pokazuje lokalizację komponentów potrzebnych do instalacji. Zestaw montażowy Stanley (PAK) składa się z trzpieni wysięgnika (poz. 3), tulei dystansowych (poz. 1) podkładek (poz. 2) i sworzni mocujących (poz. 4). Ramię wysięgnika 1 B B A Zagęszczarka Flat Top zamontowana do płyty adaptacyjnej. 1 A 1 4 Skontaktuj się z producentem, aby upewnić się, że poniżej podane informacje są wystarczające dla dokładnego określenia uchwytów Twojej koparki. 1 A A 2 4 Posiadasz pełny numer modelu, w tym każdy prefix lub surfix. Należy wskazać czy koparka ma zamontowane złącze OEM Pin Grab. Jeśli koparka ma zainstalowany inny typ OEM lub nieprodukowane szybkozłącze, kto jest producentem, jaki jest model i typ Zagęszczarka B 2 B 8

9 WYMIARY TRZPIENI 3025S - Wymiary trzpieni Wymiary podane są w calach X S - Wymiary trzpieni Wymiary podane są w calach (14.000) 2X

10 WYMIARY PŁYTY ADAPTACYJNEJ 3125S - Wymiary płyty adaptacyjnej Wymiary podane są w calach ASTM A Tolerancja: (poza opisanymi).x: ±0.1.XX: ±0.06.XXX: ±0.010 KĄTY: ± S - Wymiary płyty adaptacyjnej Wymiary podane są w calach ± ± ± X ASTM A-36 Tolerancja: (poza opisanymi).x: ±0.1.XX: ±0.06.XXX: ±0.010 KĄTY: ± ±

11 WYMIARY PŁYTY ADAPTACYJNEJ 11125S - Wymiary płyty adaptacyjnej Wymiary podane są w calach. (20.00) (17.50) X 3.94 TolerancJA: (poza opisanymi).x: ±0.1.XX: ±0.02.XXX: ±0.005 KĄTY: ± ASTM A S - Wymiary płyty adaptacyjnej Wymiary podane są w calach ASTM A-36 STEEL Tolerancja: (poza opisanymi).x: ±0.1.XX: ±0.04.XXX: ±0.010 KĄTY: ±0.5 11

12 UNIVERSALNY PROCESOR LABOUNTY Seria Procesorów Uniwersalnych LaBounty SV jest idealna do operacji wyburzeniowych, drogowych, naprawy mostów i recyklingu. Dla każdego modelu oferowane są cztery wymienne szczęki zapewniają maksymalną wszechstronność. MŁOTY SERII MAX-FORCE Młoty serii MBX firmy Stanley posiadają innowacją konstrukcję - w tym opatentowany system, który zapewnia niezrównaną wydajność i trwałość. Unikalna, działająca bezpośrednio komora azotowa, powoduje zwiększenie siły uderzenia. Zbudowana jest tylko z dwóch ruchomych części i wytrzymałej obudowy sprawdza się w najbardziej wymagających aplikacjach. Seria młotów Stanley MBX jest idealna do zastosowań budowlanych, rozbiórkowych i prac w kamieniołomach. ROZDRABNIACZE LABOUNTY Rozdrabniacze betonu przeznaczone są do cichych, kontrolowanych wyburzeń i recyklingu betonu, pokładów mostowych, ścian, płyt podkładowych, fundamentów, silosów, przepustów, słupów, belek, prefabrykowanych konstrukcji zamkniętych, balustrad itp. Rozdrabniacze Stanley przodują w oddzieleniu zbrojenia betonu tworząc dwa produkty nadające się do recyklingu. RĘCZNE NARZĘDZIA HYDRAULICZNE Ręczne narzędzia hydrauliczne Stanley zapewniają wzrost wszechstronność pracy i umożliwia-ją wykonanie zadanie szybko, skutecznie i cicho. Moc hydrauliczna jest najbardziej efektywna ze wszelkich tradycyjnych źródeł zasilania oraz charakteryzuje się najwyższym stosunkiem mocy do masy narzędzia. Nasza linia ręcznych narzędzi może być zasilana z różnych źródeł energii, takich jak: koparki, wywrotki lub agregatów hydraulicznych Stanley, w tym naszego mobilnego agregatu TracHorse. Stanley Hydraulic Tools: Literatura #: Dystrybucja w Polsce: Piab Polska Sp. z o.o Gdańsk, ul. Astronomów 1 tel.: fax: biuro-pl@piab.com
