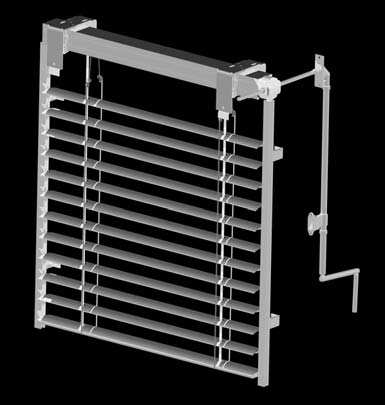

1 ŻALUZJA ZEWNĘTRZNA Z-90 A - odległość do pierwszej lameli wg wysokości żaluzji cm B - wysokość pakietu C - wysokość blachy kryjącej D - całkowita wysokośc żaluzji E - minimalna głębokość montażowa 13 cm szyna górna 58x56 z blachy stalowej cynkowanej listwa dolna, prowadnice z tłoczonego aluminium taśma sterująca (Texbanda ) oraz drabinka wykonane ze specjalnych syntetycznych włókien z domieszką Kevlaru lamele w kształcie Z o szerokości 90 mm z blachy aluminiowej o grubości 0,42 mm malowane farbą poliestrową prowadniki lamel wykonane ze stopu aluminiowego Z 90 po całkowitym zamknięciu żaluzji tworzy bardzo szczelny pancerz, oporny na przenikanie promieni słonecznych prowadniki lamel są produkowane z bardzo wytrzymałych odlewów aluminiowych (nie z plastyku, na który źle wpływa wysoka bądź niska temperatura) - nie kruszą się pod wpływem silnych uderzeń wiatru. UWAGA! Jednym napędem może być napędzanych nie więcej niż 3 żaluzje oraz ilość łożysk na jednej stronie napędu nie może być większa niż 5. KOLORY RAL 9006 RAL 9007 RAL 9010 RAL 7016 RAL 5002 VSR 240 VSR 330 VSR 010 RAL 9003 RAL 3003 RAL 3004 RAL 3013 RAL 5009 RAL 5014 RAL 5018 RAL 6005 RAL 8028 RAL 4002 RAL 4005 RAL 5010 RAL 5013 RAL 5019 RAL 5020 RAL 5021 RAL 6019 RAL 6021 RAL 6027 RAL 6033 RAL 7011 RAL 7022 RAL 9001 RAL 7035 RAL 7037 RAL 7038 WHITE ALUMINUM GREY ALUMINUM PURE WHITE ANTHRACITE GREY ULTRAMARINE BLUE LIGHT BEIGE PURPLE RED SIGNAL WHITE SIGNAL WHITE RUBY RED PURPLE RED TOMATO RED AZURE BLUE PIGEON BLUE TURQUUOISE BLUE MOSS GREEN TERRA BROWN RED VIOLET BLUE LILAC GENTIAL BLUE COBALT BLUE CAPRI BLUE OCEAN BLUE WATER BLUE PASTEL GREEN PALE GREEN LIGHT GREEN MINT TURQUOISE IRON GREEN UMBRE GREEN CREAM LIGHT DREY DUSTY GREEN AGATE GREY ILOŚĆ ŁOŻYSK W ZALEŻNOŚCI OD WYMIARU ŻALUZJI wys (mm) szer (mm) GRUPY KOLORÓW * 2* 3* 4* 5 6 RAL G VSR G RAL G VSR G RAL S RAL S RAL G NCS G RAL G RAL S RAL S VSR G VSR G RAL S RAL S RAL G RAL S RAL S 908 Bronz - G RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S * grupy kolorów produkowane z systemem HAGOFIX RAL S RAL S G - pokrycie poliestrowe gładkie (połysk 60%) VSR 280 -S RAL S S - pokrycie strukturowe PU/PA VSR 720 -S RAL S

2 ŻALUZJA ZEWNĘTRZNA Z-90 WYMIARY MIN. SZEROKOŚĆ (STER. RĘCZNE) MIN SZEROKOŚĆ (SILNIK) MAX SZEROKOŚĆ MAX WYSOKOŚĆ 400 mm 600 mm 4000 mm 4000 mm (STER. RĘCZNE) 9 m² (SILNIK) 14 m² POŁĄ- CZONYCH ŻALUZJI (STER. RĘCZNE) 9 m² POŁĄCZONYCH ŻALUZJI (SILNIK) 24 m² NAZWA DRABINKA TAŚMOWA Z-90 + HACZYK STALOWY ŁACZNIK KULKOWY DRUT STERUJĄCY KRAŃCÓWKA MECHANICZNA ŁOŻYSKO UCHWYT SZYNY GÓRNEJ 4A UCHWYT MECHANIZMU OPERACYJNEGO MECHANIZM OPERACYJNY SZYLD PRZEKŁADNI CARDANA SZYNA GÓRNA 56X58 KORBA UCHWYT PROWADNICY UCHWYT KORBY NASADA KORBY LAMELA Z-90 PROWADNIK AV-90 PROWADNICA DRABINKA TAŚMOWA Z-90 + HACZYK STALOWY LISTWA DOLNA AV-90 TEXBANDA 8MM X 0,34 WYSOKOŚĆ PAKIETU Z-90 CAŁKOWITA WYS. WYS. ŻALUZJI PAKIETU cm 17 cm cm 18 cm cm 20 cm cm 21 cm cm 22 cm cm 23 cm cm 24 cm cm 25 cm cm 27 cm cm 28 cm cm 29 cm cm 30 cm

3 ŻALUZJA ZEWNĘTRZNA C-80 A - odległość do pierwszej lameli wg wysokości żaluzji cm B - wysokość pakietu C - wysokość blachy kryjącej D - całkowita wysokośc żaluzji E - minimalna głębokość montażowa 12 cm szyna górna 58x56 z blachy stalowej cynkowanej listwa dolna, prowadnice z tłoczonego aluminium taśma sterująca (Texbanda ) oraz drabinka wykonane ze specjalnych syntetycznych włókien z domieszką Kevlaru lamele w kształcie C o szerokości 80 mm z blachy aluminiowej o grubości 0,42 mm malowane farbą poliestrową UWAGA! Jednym napędem może być napędzanych nie więcej niż 3 żaluzje oraz ilość łożysk na jednej stronie napędu nie może być większa niż 5. KOLORY RAL 9006 RAL 9007 RAL 9010 RAL 7016 RAL 5002 VSR 240 VSR 330 VSR 010 RAL 9003 RAL 3003 RAL 3004 RAL 3013 RAL 5009 RAL 5014 RAL 5018 RAL 6005 RAL 8028 RAL 4002 RAL 4005 RAL 5010 RAL 5013 RAL 5019 RAL 5020 RAL 5021 RAL 6019 RAL 6021 RAL 6027 RAL 6033 RAL 7011 RAL 7022 RAL 9001 RAL 7035 RAL 7037 RAL 7038 WHITE ALUMINUM GREY ALUMINUM PURE WHITE ANTHRACITE GREY ULTRAMARINE BLUE LIGHT BEIGE PURPLE RED SIGNAL WHITE SIGNAL WHITE RUBY RED PURPLE RED TOMATO RED AZURE BLUE PIGEON BLUE TURQUUOISE BLUE MOSS GREEN TERRA BROWN RED VIOLET BLUE LILAC GENTIAL BLUE COBALT BLUE CAPRI BLUE OCEAN BLUE WATER BLUE PASTEL GREEN PALE GREEN LIGHT GREEN MINT TURQUOISE IRON GREEN UMBRE GREEN CREAM LIGHT DREY DUSTY GREEN AGATE GREY ILOŚĆ ŁOŻYSK W ZALEŻNOŚCI OD WYMIARU ŻALUZJI wys (mm) szer (mm) GRUPY KOLORÓW 1* 2* 3* 4* 5 6 RAL G VSR G RAL G VSR G RAL S RAL S RAL G NCS G RAL G RAL S RAL S VSR G VSR G RAL S RAL S RAL G RAL S RAL S 908 Bronz - G RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S G - pokrycie poliestrowe gładkie (połysk 60%) S - pokrycie strukturowe PU/PA RAL S VSR 280 -S VSR 720 -S RAL S RAL S RAL S

4 ŻALUZJA ZEWNĘTRZNA C-80 WYMIARY MIN. SZEROKOŚĆ (STER. RĘCZNE) MIN SZEROKOŚĆ (SILNIK) MAX SZEROKOŚĆ MAX WYSOKOŚĆ 400 mm 600 mm 4000 mm 4000 mm (STER. RĘCZNE) 9 m² (SILNIK) 14 m² POŁĄ- CZONYCH ŻALUZJI (STER. RĘCZNE) 9 m² POŁĄCZONYCH ŻALUZJI (SILNIK) 24 m² NAZWA SZYNA GÓRNA 58X56 DRABINKA DRUT STERUJĄCY ŁĄCZNIK KRAŃCÓWKA MECHANICZNA ŁOŻYSKO UCHWYT SZYNY GÓRNEJ UCHWYT MECHANIZMU OPERACYJNEGO MECHANIZM OPERACYJNY SZYLD PRZEKŁADNI CARDANA KORBA UCHWYT PROWADNICY PROWADNIK AV-80 UCHWYT KORBY NASADA KORBY PROWADNICA ZAŚLEPKA DOLNEJ LISTWY DOLNA LISTWA LAMELA C-80 TEXBANDA 8X0,34 MM WYSOKOŚĆ PAKIETU C-80 CAŁKOWITA WYS. WYS. ŻALUZJI PAKIETU cm 18 cm cm 19 cm cm 21 cm cm 23 cm cm 24 cm cm 26 cm cm 28 cm cm 30 cm cm 31 cm cm 32 cm cm 33 cm cm 34 cm

5 ŻALUZJA ZEWNĘTRZNA Z-70 szyna górna 58x56 z blachy stalowej cynkowanej listwa dolna, prowadnice z tłoczonego aluminium taśma sterująca (Texbanda ) oraz drabinka wykonane ze specjalnych syntetycznych włókien z domieszką Kevlaru lamele w kształcie Z o szerokości 70 mm z blachy aluminiowej o grubości 0,42 mm malowane farbą poliestrową prowadniki lamel wykonane ze stopu aluminiowego A - odległość do pierwszej lameli wg wysokości żaluzji cm B - wysokość pakietu C - wysokość blachy kryjącej D - całkowita wysokośc żaluzji E - minimalna głębokość montażowa 12 cm UWAGA! Jednym napędem może być napędzanych nie więcej niż 3 żaluzje oraz ilość łożysk na jednej stronie napędu nie może być większa niż 5. KOLORY RAL 9006 RAL 9007 RAL 9010 RAL 7016 RAL 5002 VSR 240 VSR 330 VSR 010 RAL 9003 RAL 3003 RAL 3004 RAL 3013 RAL 5009 RAL 5014 RAL 5018 RAL 6005 RAL 8028 RAL 4002 RAL 4005 RAL 5010 RAL 5013 RAL 5019 RAL 5020 RAL 5021 RAL 6019 RAL 6021 RAL 6027 RAL 6033 RAL 7011 RAL 7022 RAL 9001 RAL 7035 RAL 7037 RAL 7038 WHITE ALUMINUM GREY ALUMINUM PURE WHITE ANTHRACITE GREY ULTRAMARINE BLUE LIGHT BEIGE PURPLE RED SIGNAL WHITE SIGNAL WHITE RUBY RED PURPLE RED TOMATO RED AZURE BLUE PIGEON BLUE TURQUUOISE BLUE MOSS GREEN TERRA BROWN RED VIOLET BLUE LILAC GENTIAL BLUE COBALT BLUE CAPRI BLUE OCEAN BLUE WATER BLUE PASTEL GREEN PALE GREEN LIGHT GREEN MINT TURQUOISE IRON GREEN UMBRE GREEN CREAM LIGHT DREY DUSTY GREEN AGATE GREY ILOŚĆ ŁOŻYSK W ZALEŻNOŚCI OD WYMIARU ŻALUZJI wys (mm) szer (mm) GRUPY KOLORÓW G - pokrycie poliestrowe gładkie (połysk 60%) S - pokrycie strukturowe PU/PA RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S VSR 280 -S VSR 240 -S VSR 720 -S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S RAL S

6 ŻALUZJA ZEWNĘTRZNA Z-70 WYMIARY MIN. SZEROKOŚĆ (STER. RĘCZNE) MIN SZEROKOŚĆ (SILNIK) MAX SZEROKOŚĆ MAX WYSOKOŚĆ 400 mm 600 mm 4000 mm 4000 mm (STER. RĘCZNE) 9 m² (SILNIK) 14 m² POŁĄ- CZONYCH ŻALUZJI (STER. RĘCZNE) 9 m² POŁĄCZONYCH ŻALUZJI (SILNIK) 24 m² NAZWA DRABINKA TAŚMOWA Z-70 + HACZYK STALOWY ŁACZNIK KULKOWY DRUT STERUJĄCY KRAŃCÓWKA MECHANICZNA ŁOŻYSKO UCHWYT SZYNY GÓRNEJ 4A UCHWYT MECHANIZMU OPERACYJNEGO MECHANIZM OPERACYJNY SZYLD PRZEKŁĄDNI CARDANA SZYNA GÓRNA 56X58 KORBA UCHWYT PROWADNICY UCHWYT KORBY NASADA KORBY LAMELA Z-70 PROWADNIK AV-70 PROWADNICA ZAŚLEPKA LISTWY DOLNEJ LISTWA DOLNA AV-70 TEXBANDA 8MM X 0,34 WYSOKOŚĆ PAKIETU Z-70 CAŁKOWITA WYS. WYS. ŻALUZJI PAKIETU cm 20 cm cm 22 cm cm 24 cm cm 25 cm cm 27 cm cm 29 cm cm 31 cm cm 32 cm cm 34 cm cm 36 cm cm 38 cm cm 40 cm

7 ŻALUZJA ZEWNĘTRZNA C o szyna górna 58x56 (sterowanie korbą lub silnikiem) z blachy stalowej cynkowanej szyna górna 57x51 (sterowanie mechanizmem ze sznurkiem bez końca) taśma sterująca (Texbanda ) oraz drabinka wykonane ze specjalnych syntetycznych włókien lamele w kształcie C o szerokości 50 mm z blachy aluminiowej prowadzenie boczne to linka stalowa w otulinie poliestrowej o średnicy 3 mm UCHWYT SZYNY GÓRNEJ ŻALUZJI C STANDARDOWE KOLORY najbliższy RAL 2 - PERFOROWANE najbliższy RAL 3 - IMITACJE DREWNA S biały RAL P - biały perfor RAL 9003 DP zielony beż RAL P - srebrny perfor RAL 9006 DP niebieski RAL 5024 DP zielony RAL 6021 DP beżowy VSR srebrny RAL brązowy RAL 8016

8 ŻALUZJA ZEWNĘTRZNA C-50 WYMIARY NAZWA SZYNA GÓRNA 57x51 LUB 58x56 mm LAMETA C-51 DRUT STERUJĄCY CZTEROKĄTNY 7 mm ŁOŻYSKO NA TEXBANDĘ DO SZYNY 57x51 ŁOŻYSKO NA TEXBANDĘ DO SZYNY 57x51 ŁOŻYSKO NA TEXBANDĘ DO SZYNY 57x51 ŁOŻYSKO NA TEXBANDĘ DO SZYNY 57x51 ŁOŻYSKO NA TEXBANDĘ DO SZYNY 57x51 ZŁĄCZKA MECHANIZMU STERUJĄCEGO I DRUTU STERUJĄCEGO TULEJKA KONTROLUJĄCA ZŁĄCZKĘ MECHANIZM OPERACYJNE NA LINKĘ BEZ KOŃCA PRZEGŁUB STERUJĄCY PROF i 4-KĄT 400 mm MECHANIZM STERUJĄCY KORBOWY ADAPTER MECHANIZMU STERUJĄCEGO NA LINKĘ BEZ KOŃCA MECHANIZM OPERACYJNE NA LINKĘ MECHANIZM OPERACYJNE NA LINKĘ MECHANIZM OPERACYJNE NA LINKĘ MECHANIZM OPERACYJNE NA LINKĘ cm cm cm cm cm RURA KOBBOWA LINKA BEZ KOŃCA UCHWYT KORBY KLIPS PIERWSZEJ LAMELI C-50 BLOKADA LINKI STALOWEJW SZYNIE GÓRNEJ PRZEDŁUŻENIE WYJŚCIA LINKI STALOWEJ Z SZNY GÓRNEJ ZAŚLEPKA LISTWY DOLNEJ ZAŚLEPKA LISTWY DOLNEJ LISTWA DOLNA ZAPINKA DRABINKI W LISTWIE DOLNEJ BLOKADA TEXBANDY W LISTWIE DOLNEJ BLOKADA TEXBANDY W LISTWIE DOLNEJ DRABINKA KONSOLA LINKI STALOWEJ STANDARDOWA KONSOLA LINKI STALOWEJ STANDARDOWA KONSOLA LINKI STALOWEJ STANDARDOWA KONSOLA LINKI STALOWEJ STANDARDOWA LINKA STALOWA W OUTLINIE TEXBANDA MIN. SZEROKOŚĆ (STER. RĘCZNE) 400 mm MIN SZEROKOŚĆ (SILNIK) 600 mm MAX SZEROKOŚĆ 3000 mm MAX WYSOKOŚĆ 3000 mm (STER. RĘCZNE) 9 m² (SILNIK) 9 m² POŁĄCZONYCH ŻALUZJI (STER. RĘCZNE) 9 m² POŁĄCZONYCH ŻALUZJI (SILNIK) 18 m²

9 PRZEKRÓJ POZIOMY ŻALUZJI ZEWNĘTRZNEJ STEROWNEJ RĘCZNIE Szerokość żaluzji Dla korby 45 stopni - 25 mm, dla korby 90 stopni - 30 mm ZERO MONTAŻOWE Wyjście mechanizmu operacujnego jest standardowo w pozycji 0 + (0-500) - (0 -?) Mechanizm operacyjny w pozycji 0 jest szerszy od żaluzji o 20 mm Szerokość żaluzji Wysokość żaluzji Wysokość prowadnic = wysokość żaluzji - 60 mm Wysokość pakietu 125 (175) * 125 (175)* Długość lamel * 125 cm szerokość żaluzji do 100 cm 175 cm szerokość żaluzji od 100 do 400 cm

10 SYSTEM OVAL DO ŻALUZJI Z-90, C-80, Z-70 OVAL SYSTEM okrągła skrzynka oraz prowadnice system przygotowany z myślą o fasadach aluminiowych skrzynka, prowadnice wykonane z ekstrudowanego aluminium system OVAL jest samonośny, tzn. żaluzja jest utrzymywana przez uchwyty prowadnic A- lub B-SS dwie wysokości skrzynki 240 oraz 300 mm A - odległośc do pierwszej lameli wg typu żaluzji B - wysokość pakietu C - wysokość skrzynki 240 lub 300 mm D - całkowita wysokość żaluzji MAX WYSOKOŚCI ŻALUZJI W SKRZYNKACH OVAL (cm) OVAL 240 OVAL 300 Z C Z Minimalna szerokość skrzynki = szerokość żaluzji + 40 mm + 3 mm na obie strony WYMIARY Wysokość żaluzji Długość prowadnicy systemu OVAL jest identyczna z wysokością żaluzji MIN SZEROKOŚĆ (SILNIK) MAX SZEROKOŚĆ MAX WYSOKOŚĆ 600 mm 3500 mm 4000 mm MAX POWIERZCHNIA (SILNIK) 11 m² * * Długość lamel Szerokość żaluzji POMIAROWA SZEROKOŚĆ ŻALUZJI SYSTEMU OVAL = SZEROKOŚĆ POMIAROWA + 40 mm * 125 cm szerokość żaluzji do 100 cm 175 cm szerokość żaluzji od 100 do 400 cm

11 SYSTEM SAMONOŚNY (SELF-SUPPORTING) SELF-SUPPORTING SYSTEM SS - Self-Supporting System (system samonośny) jest idealnym rozwiązaniem tam, gdzie nie jest możliwy montaż szyny górnej żaluzji np. z powodu grubej warstwy ocieplenia lub trudno dostępnej przestrzeni nad oknem. Żaluzje z systemem SS instaluje się za pomocą specjalnych uchwytów prowadnicy (uchwyt A- lub B-SS) utrzymujących cały ciężar żaluzji na sobie. Rozmiar uchwytu A-SS jest przygotowywany dokładnie pod zamówienie klienta (od 50 do 300 mm). ELEMENTY SKŁADOWE SYSTEMU SAMONOŚNEGO 1 - SS PROWADNICA 4 - SS UCHWYT SZYNY GÓRNEJ

12 UCHWYTY PROWADNIC TYP 1 TYP 2 TYP 3 TYP 4 TYP 5 PROWADNICA SYSTEMU SAMONOŚNEGO (SS) TYP 6 POJEDYŃCZA PROWAD- NICA OKRĄGŁA OVAL TYP 7 PODWÓJNA PROWAD- NICA OKRĄGŁA OVAL

13 UCHWYTY PROWADNIC UCHWYT PROWADNICY STANDARDOWY ROZMIARY UCHWYTÓW ILOŚĆ UCHWYTÓW STANDARDOWYCH PROWADNIC TYP UCHWYTU L (mm) WYSOKOŚĆ ŻALUZJI (mm) ILOŚĆ UCHWYTÓW A - N B - N C - N mm UCHWYT PROWADNICY A-SS DO SYSTEMU OVAL I SAMONOŚNEGO ROZMIARY UCHWYTÓW DO SYSTEMU OVAL I SAMONOŚNEGO ILOŚĆ UCHWYTÓW DO SYSTEMU OVAL I SAMONOŚNEGO TYP UCHWYTU ROZMIAR L (mm) WYS. ŻALUZJI (mm) ILOŚĆ UCHWYTÓW A-SS B-SS UWAGA! WYSIĘGI UCHWYTÓW A-SS ORAZ B-SS SĄ PRODUKOWANE DOKŁADNIE POD ZAMÓWIENIE KLIENTA

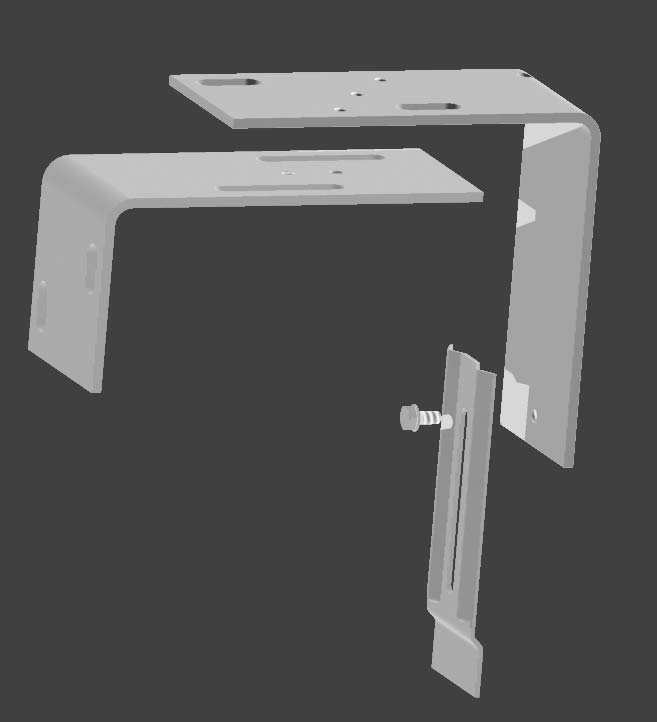

14 UCHWYTY SZYNY GÓRNEJ UCHWYT SZYNY GÓRNEJ TYP 1 (STANDARDOWY) UCHWYT SZYNY GÓRNEJ TYP 1 A UCHWYT TYP 2 DO MONTAŻU BOCZNEGO UCHWYT TYP 2 A DO MONTAŻU BOCZNEGO UCHWYT TYP 3 DO MONTAŻU GÓRNEGO Z BLACHĄ KRYJĄCĄ UCHWYT TYP 3 A DO MONTAŻU GÓRNEGO Z BLACHĄ KRYJĄCĄ UCHWYT TYP 4 DO MONTAŻU BOCZNEGO Z BLACHĄ KRYJĄCĄ UCHWYT TYP 4 A DO MONTAŻU BOCZNEGO Z BLACHĄ KRYJĄCĄ PRZEDŁUŻENIA TYP PRZEDŁUŻENIA A B C D E F G H DO BLACH KRYJĄCYCH O WYS. (cm):

15 BLACHY KRYJĄCE TYP 1 TYP 2 TYP 3 TYP 4 TYP 5 TYP 6 OVAL SKRZYNKA SYSTEMU OVAL MA DWIE WYSOKOŚCI (ROZMIAR A) 240 mm ORAZ 300 mm.

16 UCHWYTY SZYNY GÓRNEJ STANDARD

17 UCHWYTY SZYNY GÓRNEJ 45 STOPNI
