1 Projektowanie systemów transportowych Ćwiczenie 1: Wyznaczanie lokalizacji magazynów metoda środka ciężkości. mgr inż. Marcin Hajdul Wyższa Szkoła Logistyki

2 Metoda środka ciężkości Umożliwia wyznaczenie lokalizacji pod nowe magazyny. Metoda ta wykorzystuje położenia poszczególnych punktów nadania i odbioru (współrzędne geograficzne) oraz wielkości podaży i popytu w poszczególnych punktach sieci. Fabryka oraz magazyn główny sieci handlowe dealerzy??? Projektowanie systemów transportowych 2

3 Metoda środka ciężkości Szukając optymalnej lokalizacji magazynu poszukiwane są jego współrzędne geograficzne [X;Y] obliczone z następujących wzorów: wersja popytowa wersja popytowo-podażowa gdzie: Mn Masa towarowa/ilość zleceń w określonym czasie, gdzie indeks dolny oznacza odpowiednio masę od nadawcy do odbiorcy, czyli popyt. Md Wielkość podaży Xn, Yn współrzędne geograficzne podmiotów, które są brane pod uwagę w analizie. Projektowanie systemów transportowych 3

4 Metoda środka ciężkości Projektowanie systemów transportowych 4

5 Metoda środka ciężkości Identyfikacja wyznaczonych współrzędnych geograficznych za pomocą mapy elektronicznej lub Projektowanie systemów transportowych 5

6 Metoda środka ciężkości Projektowanie systemów transportowych 6

7 Metoda środka ciężkości zadanie 1 Twoi główni odbiorcy zlokalizowani są w trzech miastach. 10 palet Szczecin 16 palet Wrocław 12 palet Warszawa Projektowanie systemów transportowych 7

8 Metoda środka ciężkości zadanie 1 Projektowanie systemów transportowych 8

9 Metoda środka ciężkości zadanie 1 Lokalizacja odbiorców Lokalizacja X Y strumień towarowy XS YS =5,4*16=8 =8,8*16 Wrocław 5,4 8,8 16 6,4 140,8 Szczecin 1,8 3, Warszawa 11,3 6, ,6 76, ,6 6,32 6,7 Projektowanie systemów transportowych 9

10 Metoda środka ciężkości zadanie 1 Magazyn Jarocin Projektowanie systemów transportowych 10

11 Metoda środka ciężkości przykład przed optymalizacją 10 palet 235 km Magazyn Poznań 319 km 12 palet 16 palet Koszty dystrybucji do odbiorców z Poznania Miasto km liczba palet koszt Wrocław ,1 Szczecin ,1 Warszawa ,5 369,7 Projektowanie systemów transportowych 11

12 Metoda środka ciężkości przykład po optymalizacji 10 palet 302 km m 102 km 16 palet 262 km Magazyn Jarocin 12 palet Koszty dystrybucji do odbiorców z Jarocina Miasto km liczba palet koszt Wrocław ,2 Szczecin ,9 Warszawa ,0 329,1 Projektowanie systemów transportowych 12

13 Zadanie 2 Twoim zadaniem jest wyznaczenie najlepszej lokalizacji magazynu lub magazynów dla Twojej firmy. Przy wyznaczaniu zastosuj metodę środka ciężkości oraz uwzględnij lokalizację Twoich odbiorców na terenie Polski. Możesz uwzględnić lokalizację swoich dostawców. Pamiętaj także o wydajności istniejącej infrastruktury logistycznej i możliwości korzystania (jeśli jest to zasadne) z kilku gałęzi transportu. ZESPÓŁ 1 wyznacza lokalizację 1 magazyn centralny. ZESPÓŁ 2 wyznacza lokalizację dla 2 magazynów. ZESPÓŁ 3 wyznacza lokalizację dla 3 magazynów. ZESPÓŁ 4 wyznacza lokalizację dla 4 magazynów. Projektowanie systemów transportowych 13

14 Zadanie 2 Proszę podzielić się na 4 zespoły i ustalić nazwy Państwa przedsiębiorstw. ZESPÓŁ NAZWA FIRMY ZADANIE 1 Ustalić lokalizację 1 magazynu Ustalić lokalizację 2 magazynów Ustalić lokalizację 3 magazynów Ustalić lokalizację 4 magazynów Projektowanie systemów transportowych 14

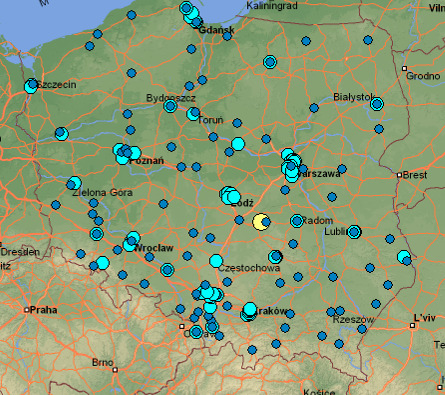

15 Zadanie 2 DANE E: Lista odbiorców Miasto Popyt w miesiącu [palety] 1. Świnoujście Szczecin Wałcz Gdynia Bydgoszcz Poznań Konin Wrocław Katowice Kraków Białystok Grudziądz Olsztyn Warsztawa Radom Lublin Tarnów Kielce Rzeszów Częstochowa Opole Legnica Wałbrzych Koszalin Słupsk Toruń Płock Gliwice Zielona Góra Gorzów Wielkopolski 590 Długość geograficzna Harmonogram Szerokość zajęć i wymagania geograficzna Projektowanie systemów transportowych 15

16 Zadanie 2 DANE: Lista dostawców Dostawy pochodzą z dwóch źródeł: 1. Dostawcy krajowi zlokalizowani w Poznaniu, Szczecinie oraz Warszawie. Każdy z nich dostarcza 15% z łącznej ilości palet wysyłanych do odbiorców. Producenci dostarczają towar na swój koszt. 2. Dostawcy zlokalizowani w Azji. Towar od nich dostarczany jest w kontenerach (33 palety w jednym kontenerze) przez 3 porty morskie: Hamburg, Świnoujście, Gdynia. Wybór portów jest dowolny. Nasza firma pokrywa koszty transportu z portu morskiego do magazynu firmy. Projektowanie systemów transportowych 16

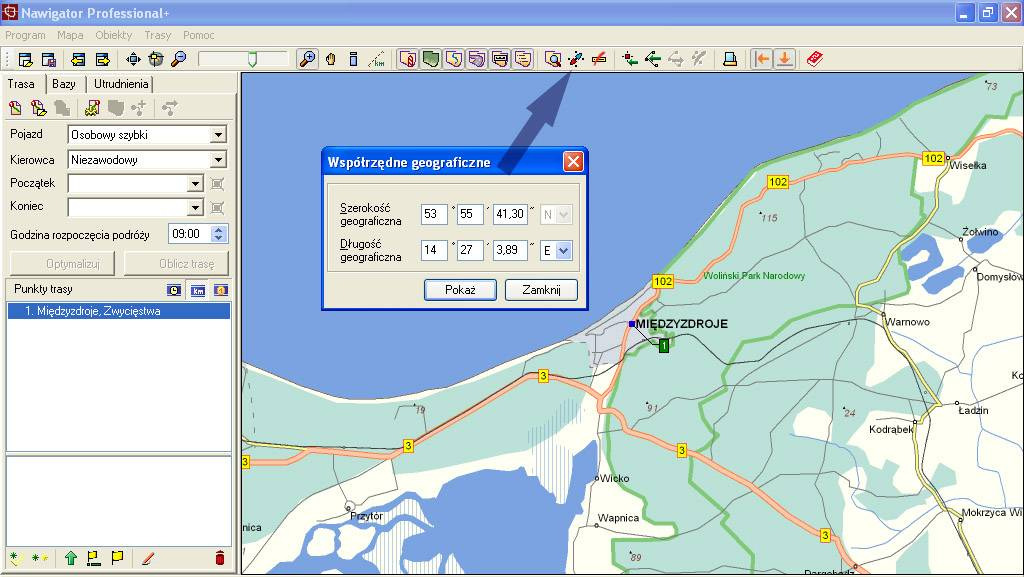

17 Zadanie 2 długość i szerokość geograficzna Długość i szerokość geograficzna wyrażana jest w stopniach, minutach i sekundach. Przy prowadzeniu kalkulacji metodą środka ciężkości należy ujednolicić jednostkę miary i długość oraz szerokość wyrazić w minutach. Pamiętajmy, że jeden stopień równia się 60 minut. Np. : 53 stopnie i 55 minut powinniśmy zapisać jako: 53 * = 3180 minut + 55 minut = 3235 minut. Po zakończeniu obliczeń należy przejść z minut na stopnie i minuty. Np.: 3235 minut / 60 minut = 53,92 stopnia. 0,91 stopnia należy wyrazić w minutach, zatem 0,92 * 60 = 55 minut Wynik końcowy: 53 stopnie i 55 minuty Projektowanie systemów transportowych 17

18 PRACA W ZESPOŁACH Projektowanie systemów transportowych 18

19 DZIĘKUJĘ ZA UWAGĘ Projektowanie systemów transportowych 19
