1 POMPY CIEPŁA

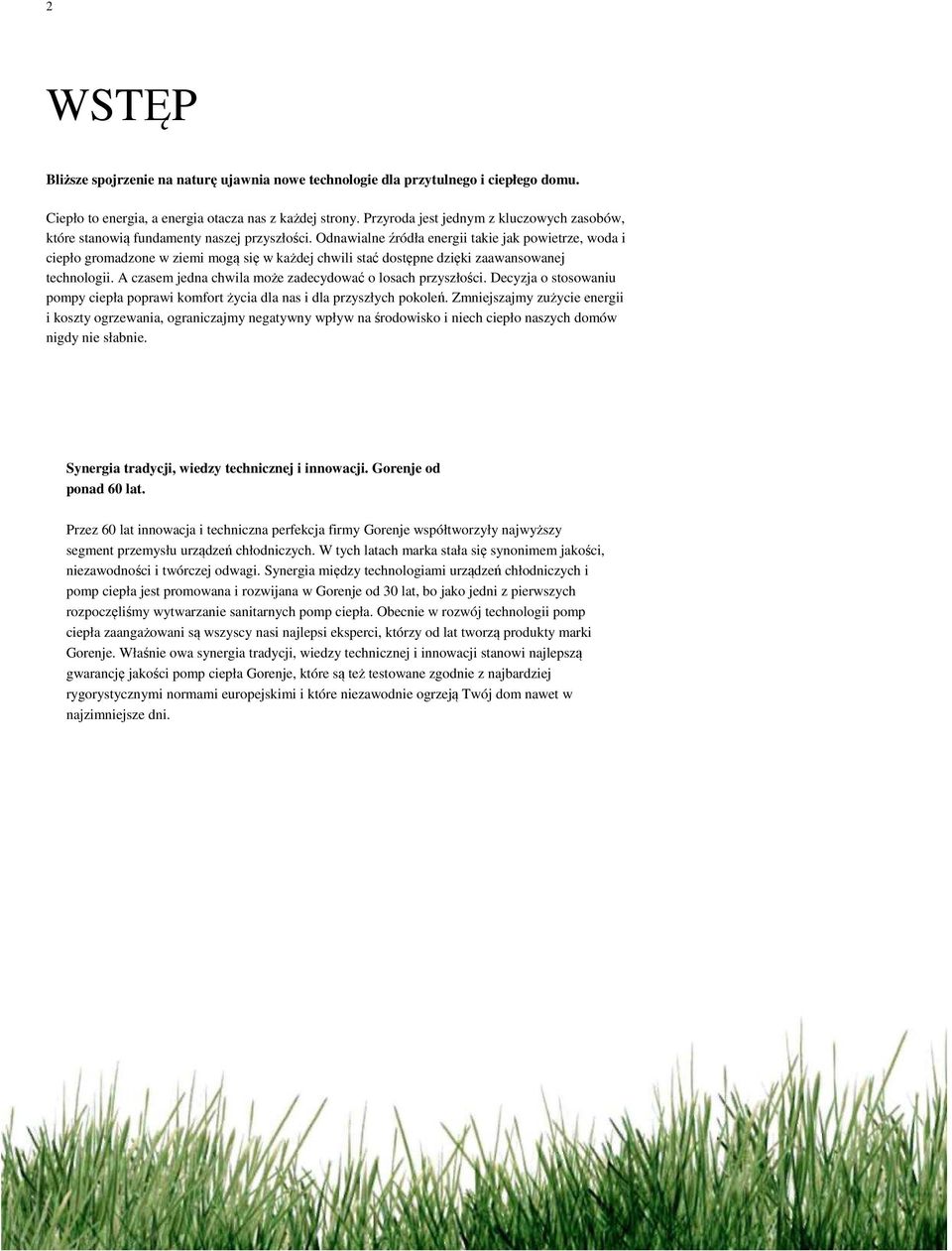

2 2 WSTĘP Bliższe spojrzenie na naturę ujawnia nowe technologie dla przytulnego i ciepłego domu. Ciepło to energia, a energia otacza nas z każdej strony. Przyroda jest jednym z kluczowych zasobów, które stanowią fundamenty naszej przyszłości. Odnawialne źródła energii takie jak powietrze, woda i ciepło gromadzone w ziemi mogą się w każdej chwili stać dostępne dzięki zaawansowanej technologii. A czasem jedna chwila może zadecydować o losach przyszłości. Decyzja o stosowaniu pompy ciepła poprawi komfort życia dla nas i dla przyszłych pokoleń. Zmniejszajmy zużycie energii i koszty ogrzewania, ograniczajmy negatywny wpływ na środowisko i niech ciepło naszych domów nigdy nie słabnie. Synergia tradycji, wiedzy technicznej i innowacji. Gorenje od ponad 60 lat. Przez 60 lat innowacja i techniczna perfekcja firmy Gorenje współtworzyły najwyższy segment przemysłu urządzeń chłodniczych. W tych latach marka stała się synonimem jakości, niezawodności i twórczej odwagi. Synergia między technologiami urządzeń chłodniczych i pomp ciepła jest promowana i rozwijana w Gorenje od 30 lat, bo jako jedni z pierwszych rozpoczęliśmy wytwarzanie sanitarnych pomp ciepła. Obecnie w rozwój technologii pomp ciepła zaangażowani są wszyscy nasi najlepsi eksperci, którzy od lat tworzą produkty marki Gorenje. Właśnie owa synergia tradycji, wiedzy technicznej i innowacji stanowi najlepszą gwarancję jakości pomp ciepła Gorenje, które są też testowane zgodnie z najbardziej rygorystycznymi normami europejskimi i które niezawodnie ogrzeją Twój dom nawet w najzimniejsze dni.

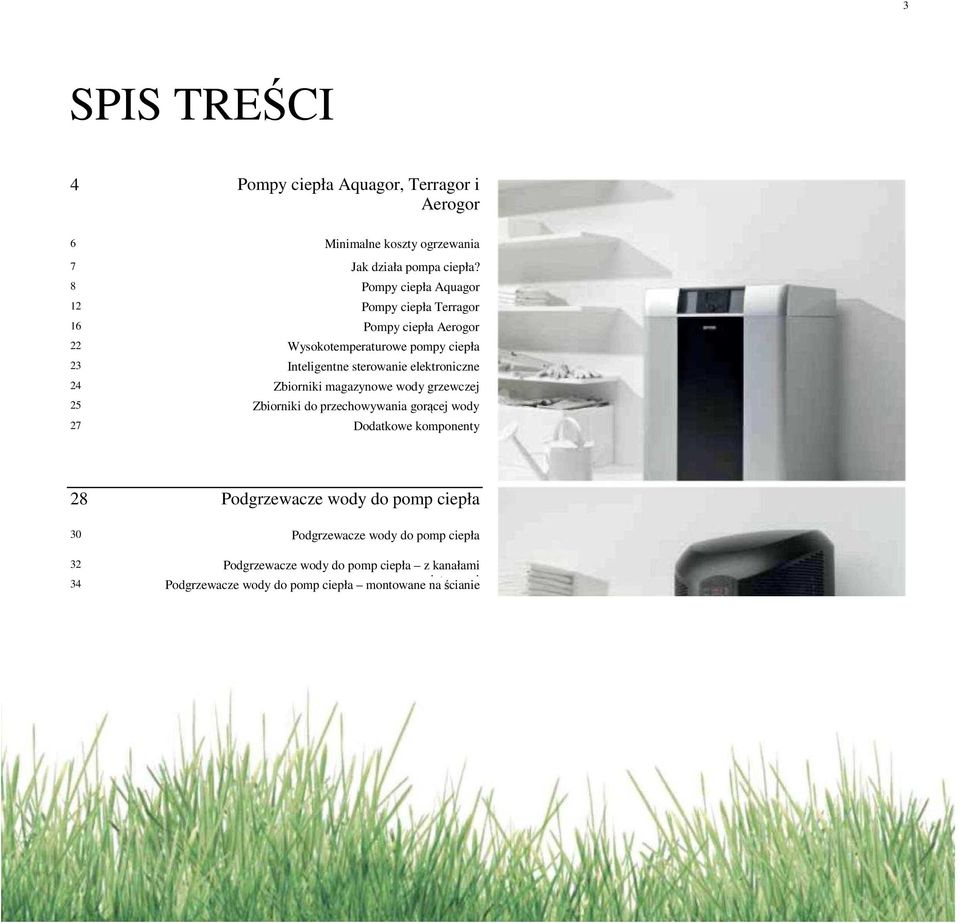

3 3 SPIS TREŚCI 4 Pompy ciepła Aquagor, Terragor i Aerogor 6 Minimalne koszty ogrzewania 7 Jak działa pompa ciepła? 8 Pompy ciepła Aquagor 12 Pompy ciepła Terragor 16 Pompy ciepła Aerogor 22 Wysokotemperaturowe pompy ciepła 23 Inteligentne sterowanie elektroniczne 24 Zbiorniki magazynowe wody grzewczej 25 Zbiorniki do przechowywania gorącej wody 27 Dodatkowe komponenty 28 Podgrzewacze wody do pomp ciepła 30 Podgrzewacze wody do pomp ciepła 32 Podgrzewacze wody do pomp ciepła z kanałami powietrznymi 34 Podgrzewacze wody do pomp ciepła montowane na ścianie

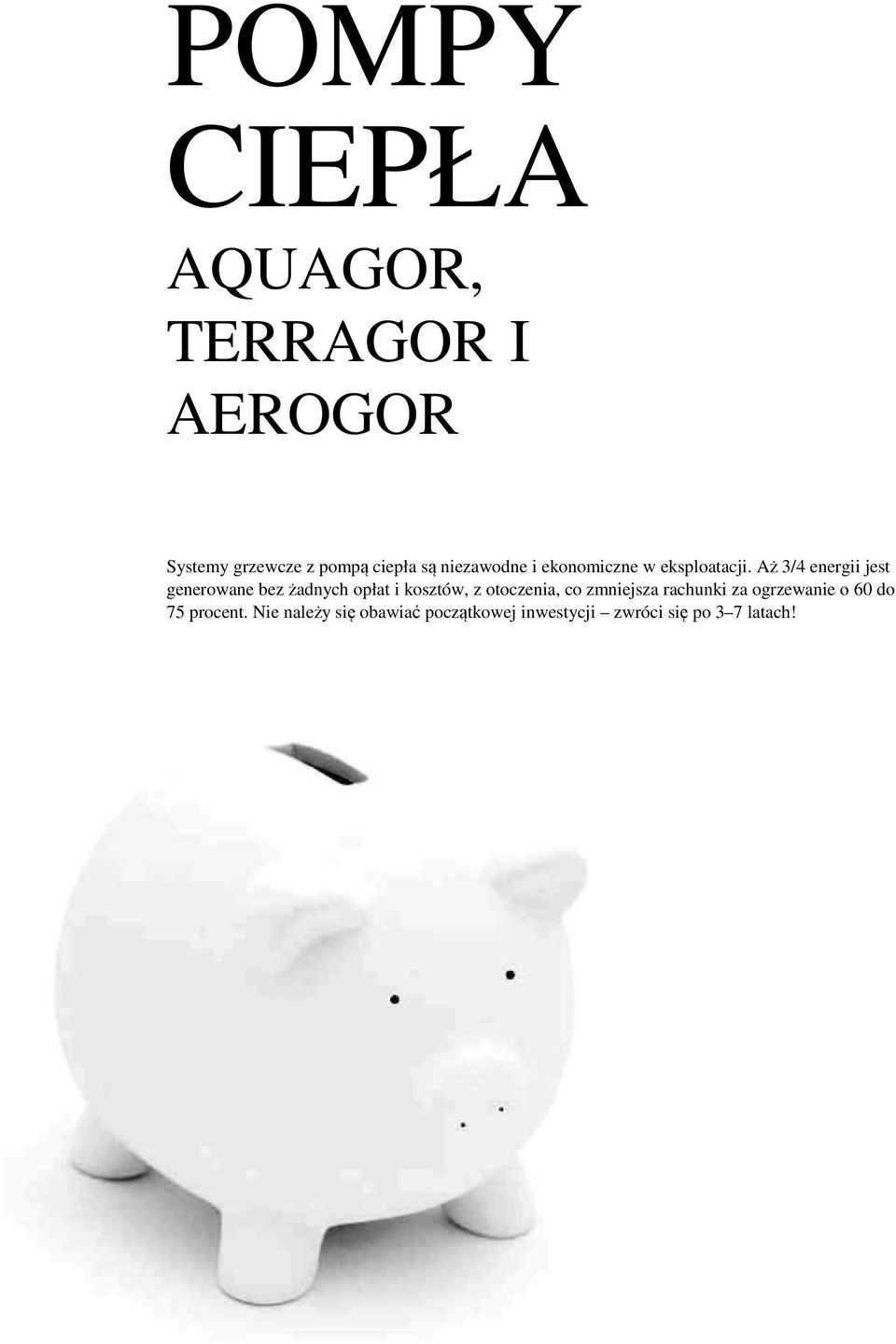

4 POMPY CIEPŁA AQUAGOR, TERRAGOR I AEROGOR Systemy grzewcze z pompą ciepła są niezawodne i ekonomiczne w eksploatacji. Aż 3/4 energii jest generowane bez żadnych opłat i kosztów, z otoczenia, co zmniejsza rachunki za ogrzewanie o 60 do 75 procent. Nie należy się obawiać początkowej inwestycji zwróci się po 3 7 latach!

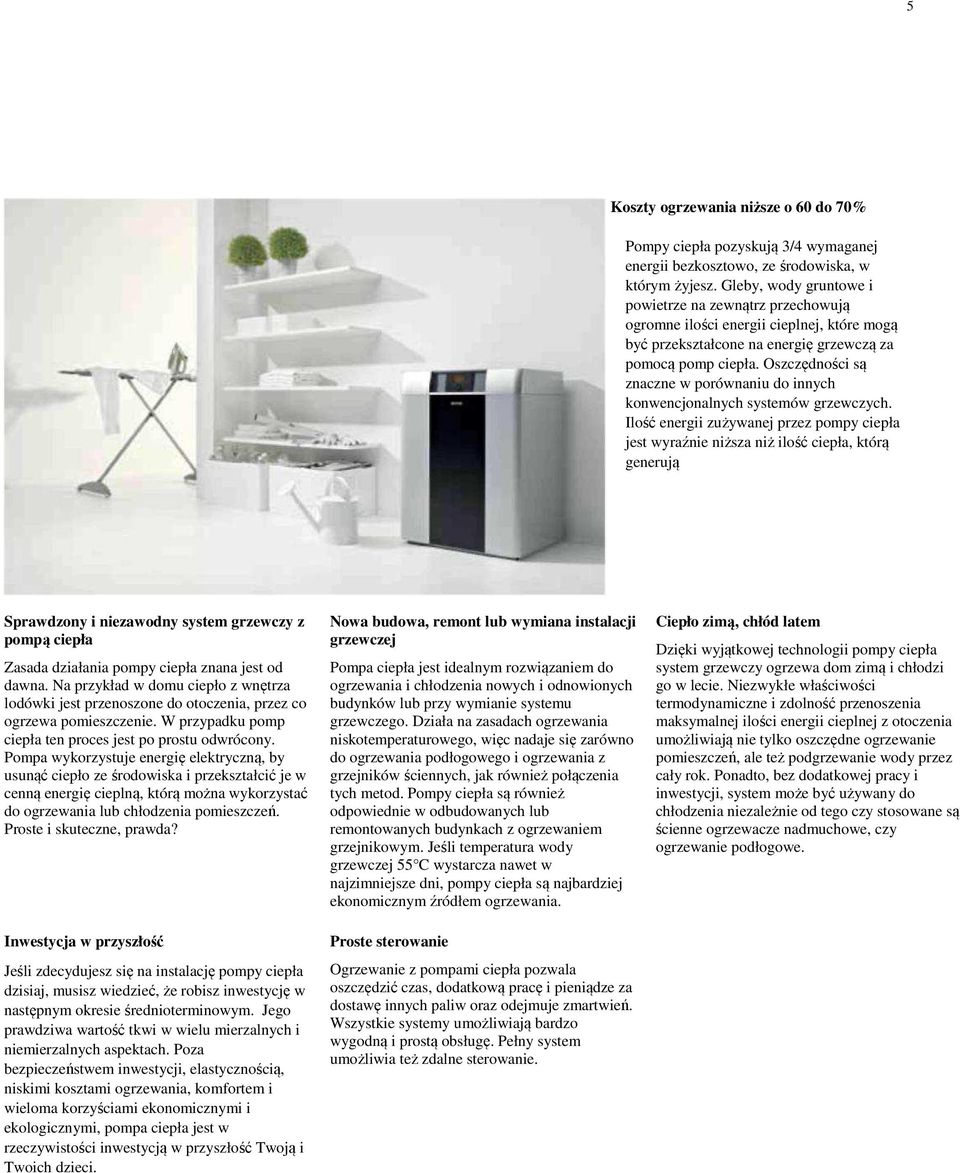

5 5 Koszty ogrzewania niższe o 60 do 70% Pompy ciepła pozyskują 3/4 wymaganej energii bezkosztowo, ze środowiska, w którym żyjesz. Gleby, wody gruntowe i powietrze na zewnątrz przechowują ogromne ilości energii cieplnej, które mogą być przekształcone na energię grzewczą za pomocą pomp ciepła. Oszczędności są znaczne w porównaniu do innych konwencjonalnych systemów grzewczych. Ilość energii zużywanej przez pompy ciepła jest wyraźnie niższa niż ilość ciepła, którą generują Sprawdzony i niezawodny system grzewczy z pompą ciepła Zasada działania pompy ciepła znana jest od dawna. Na przykład w domu ciepło z wnętrza lodówki jest przenoszone do otoczenia, przez co ogrzewa pomieszczenie. W przypadku pomp ciepła ten proces jest po prostu odwrócony. Pompa wykorzystuje energię elektryczną, by usunąć ciepło ze środowiska i przekształcić je w cenną energię cieplną, którą można wykorzystać do ogrzewania lub chłodzenia pomieszczeń. Proste i skuteczne, prawda? Inwestycja w przyszłość Jeśli zdecydujesz się na instalację pompy ciepła dzisiaj, musisz wiedzieć, że robisz inwestycję w następnym okresie średnioterminowym. Jego prawdziwa wartość tkwi w wielu mierzalnych i niemierzalnych aspektach. Poza bezpieczeństwem inwestycji, elastycznością, niskimi kosztami ogrzewania, komfortem i wieloma korzyściami ekonomicznymi i ekologicznymi, pompa ciepła jest w rzeczywistości inwestycją w przyszłość Twoją i Twoich dzieci. Nowa budowa, remont lub wymiana instalacji grzewczej Pompa ciepła jest idealnym rozwiązaniem do ogrzewania i chłodzenia nowych i odnowionych budynków lub przy wymianie systemu grzewczego. Działa na zasadach ogrzewania niskotemperaturowego, więc nadaje się zarówno do ogrzewania podłogowego i ogrzewania z grzejników ściennych, jak również połączenia tych metod. Pompy ciepła są również odpowiednie w odbudowanych lub remontowanych budynkach z ogrzewaniem grzejnikowym. Jeśli temperatura wody grzewczej 55 C wystarcza nawet w najzimniejsze dni, pompy ciepła są najbardziej ekonomicznym źródłem ogrzewania. Proste sterowanie Ogrzewanie z pompami ciepła pozwala oszczędzić czas, dodatkową pracę i pieniądze za dostawę innych paliw oraz odejmuje zmartwień. Wszystkie systemy umożliwiają bardzo wygodną i prostą obsługę. Pełny system umożliwia też zdalne sterowanie. Ciepło zimą, chłód latem Dzięki wyjątkowej technologii pompy ciepła system grzewczy ogrzewa dom zimą i chłodzi go w lecie. Niezwykłe właściwości termodynamiczne i zdolność przenoszenia maksymalnej ilości energii cieplnej z otoczenia umożliwiają nie tylko oszczędne ogrzewanie pomieszczeń, ale też podgrzewanie wody przez cały rok. Ponadto, bez dodatkowej pracy i inwestycji, system może być używany do chłodzenia niezależnie od tego czy stosowane są ścienne ogrzewacze nadmuchowe, czy ogrzewanie podłogowe.

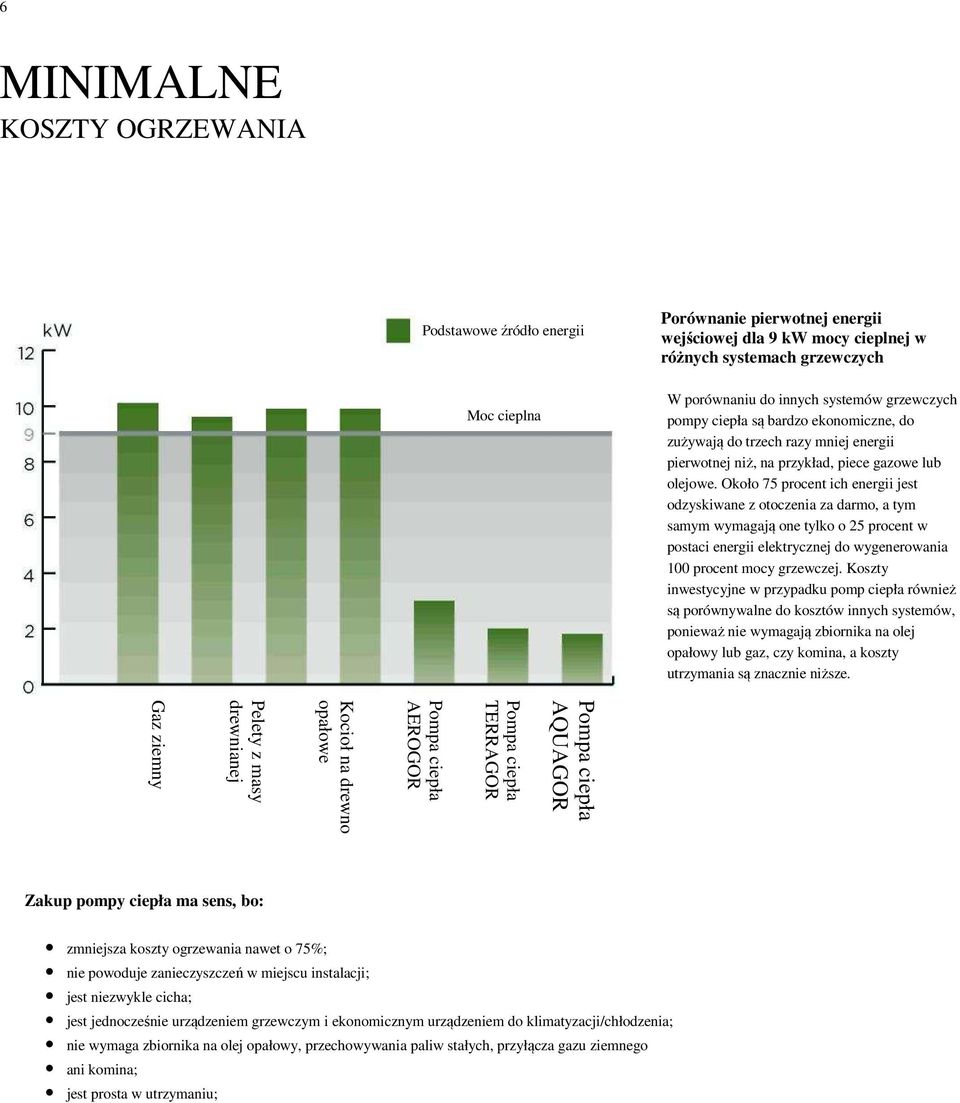

6 6 MINIMALNE KOSZTY OGRZEWANIA Podstawowe źródło energii Moc cieplna Porównanie pierwotnej energii wejściowej dla 9 kw mocy cieplnej w różnych systemach grzewczych W porównaniu do innych systemów grzewczych pompy ciepła są bardzo ekonomiczne, do zużywają do trzech razy mniej energii pierwotnej niż, na przykład, piece gazowe lub olejowe. Około 75 procent ich energii jest odzyskiwane z otoczenia za darmo, a tym samym wymagają one tylko o 25 procent w postaci energii elektrycznej do wygenerowania 100 procent mocy grzewczej. Koszty inwestycyjne w przypadku pomp ciepła również są porównywalne do kosztów innych systemów, ponieważ nie wymagają zbiornika na olej opałowy lub gaz, czy komina, a koszty utrzymania są znacznie niższe. Pompa ciepła AQUAGOR Pompa ciepła TERRAGOR Pompa ciepła AEROGOR Kocioł na drewno opałowe Pelety z masy drewnianej Gaz ziemny Zakup pompy ciepła ma sens, bo: zmniejsza koszty ogrzewania nawet o 75%; nie powoduje zanieczyszczeń w miejscu instalacji; jest niezwykle cicha; jest jednocześnie urządzeniem grzewczym i ekonomicznym urządzeniem do klimatyzacji/chłodzenia; nie wymaga zbiornika na olej opałowy, przechowywania paliw stałych, przyłącza gazu ziemnego ani komina; jest prosta w utrzymaniu;

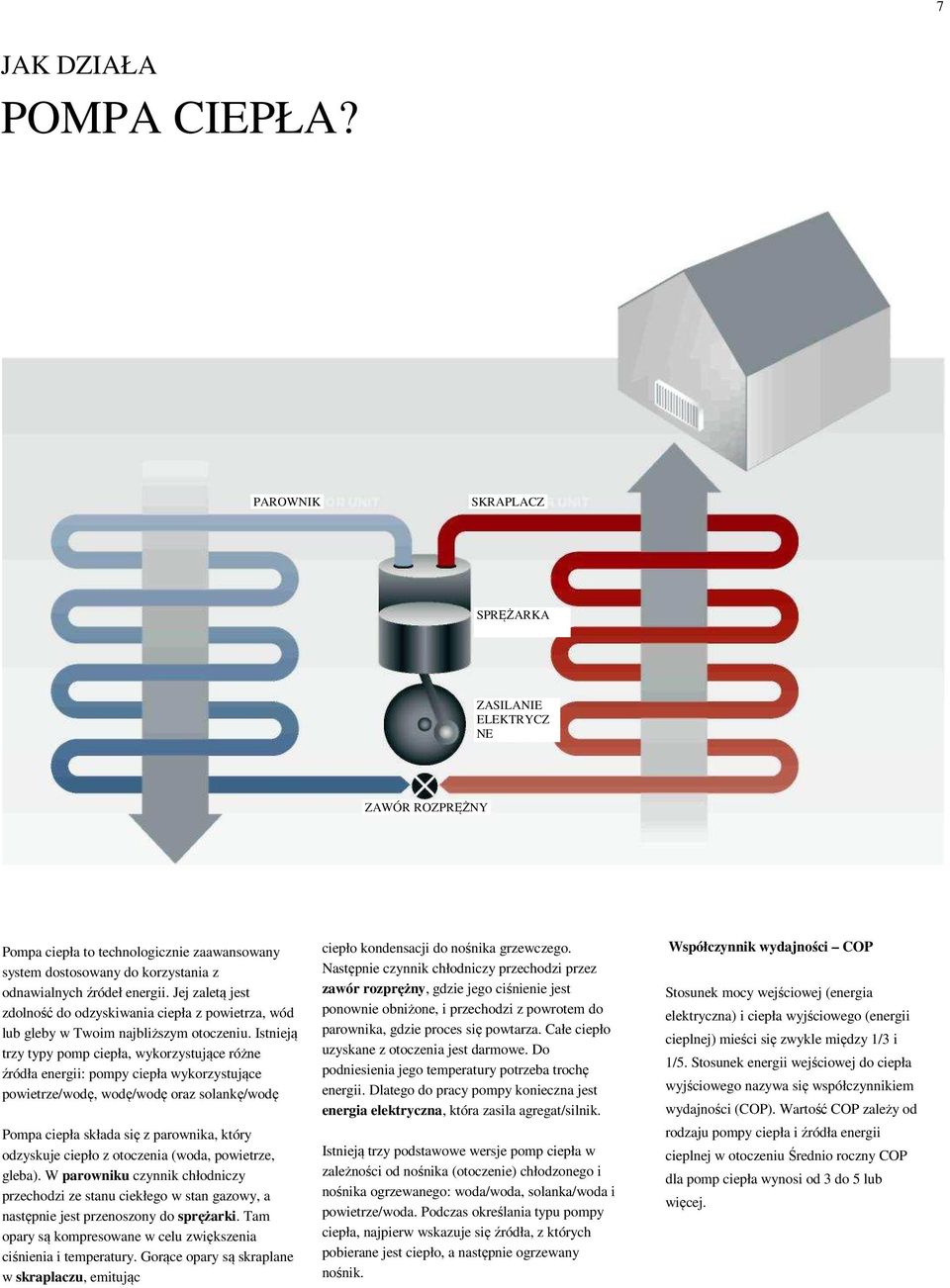

7 7 JAK DZIAŁA POMPA CIEPŁA? PAROWNIK SKRAPLACZ SPRĘŻARKA ZASILANIE ELEKTRYCZ NE ZAWÓR ROZPRĘŻNY Pompa ciepła to technologicznie zaawansowany system dostosowany do korzystania z odnawialnych źródeł energii. Jej zaletą jest zdolność do odzyskiwania ciepła z powietrza, wód lub gleby w Twoim najbliższym otoczeniu. Istnieją trzy typy pomp ciepła, wykorzystujące różne źródła energii: pompy ciepła wykorzystujące powietrze/wodę, wodę/wodę oraz solankę/wodę Pompa ciepła składa się z parownika, który odzyskuje ciepło z otoczenia (woda, powietrze, gleba). W parowniku czynnik chłodniczy przechodzi ze stanu ciekłego w stan gazowy, a następnie jest przenoszony do sprężarki. Tam opary są kompresowane w celu zwiększenia ciśnienia i temperatury. Gorące opary są skraplane w skraplaczu, emitując ciepło kondensacji do nośnika grzewczego. Następnie czynnik chłodniczy przechodzi przez zawór rozprężny, gdzie jego ciśnienie jest ponownie obniżone, i przechodzi z powrotem do parownika, gdzie proces się powtarza. Całe ciepło uzyskane z otoczenia jest darmowe. Do podniesienia jego temperatury potrzeba trochę energii. Dlatego do pracy pompy konieczna jest energia elektryczna, która zasila agregat/silnik. Istnieją trzy podstawowe wersje pomp ciepła w zależności od nośnika (otoczenie) chłodzonego i nośnika ogrzewanego: woda/woda, solanka/woda i powietrze/woda. Podczas określania typu pompy ciepła, najpierw wskazuje się źródła, z których pobierane jest ciepło, a następnie ogrzewany nośnik. Współczynnik wydajności COP Stosunek mocy wejściowej (energia elektryczna) i ciepła wyjściowego (energii cieplnej) mieści się zwykle między 1/3 i 1/5. Stosunek energii wejściowej do ciepła wyjściowego nazywa się współczynnikiem wydajności (COP). Wartość COP zależy od rodzaju pompy ciepła i źródła energii cieplnej w otoczeniu Średnio roczny COP dla pomp ciepła wynosi od 3 do 5 lub więcej.

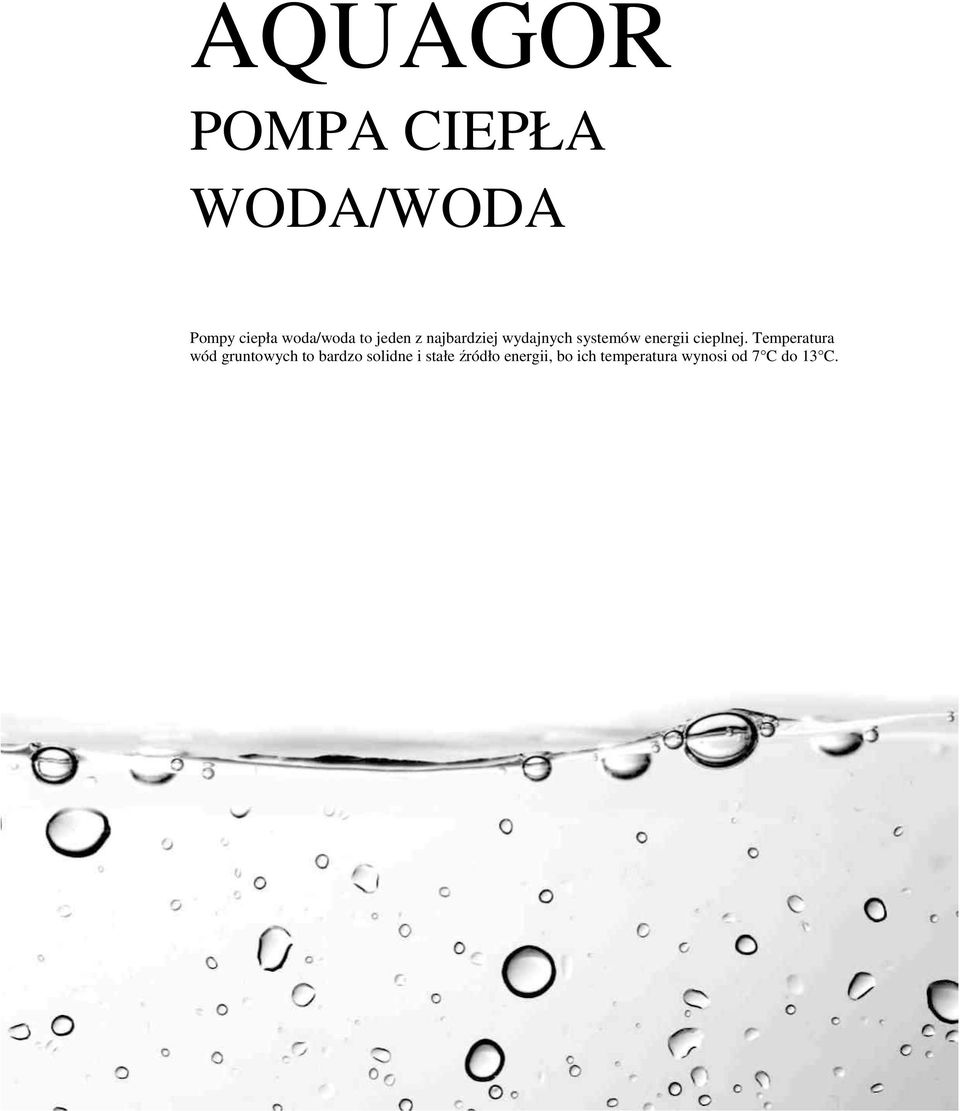

8 AQUAGOR POMPA CIEPŁA WODA/WODA Pompy ciepła woda/woda to jeden z najbardziej wydajnych systemów energii cieplnej. Temperatura wód gruntowych to bardzo solidne i stałe źródło energii, bo ich temperatura wynosi od 7 C do 13 C.

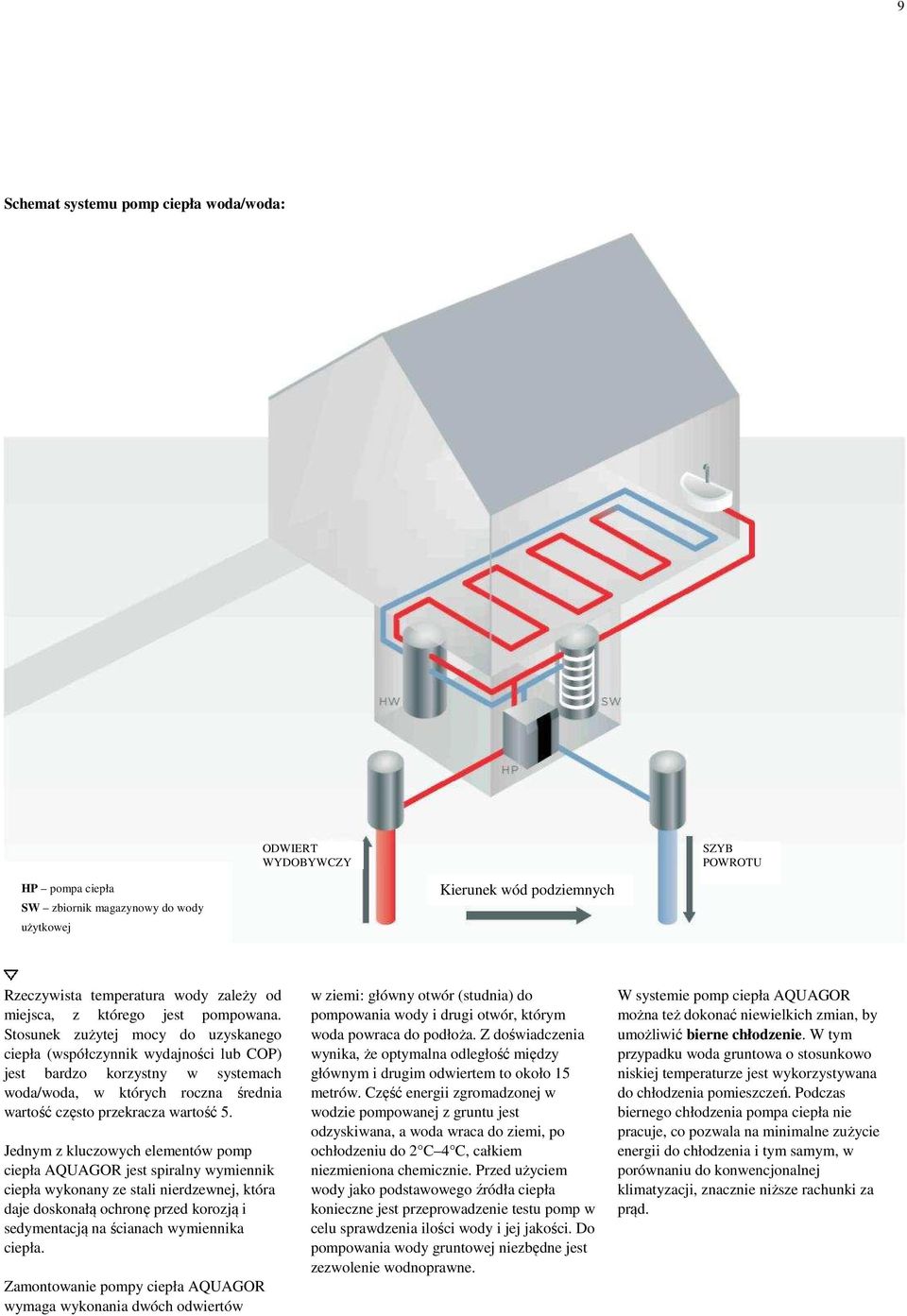

9 9 Schemat systemu pomp ciepła woda/woda: HP pompa ciepła SW zbiornik magazynowy do wody użytkowej ODWIERT WYDOBYWCZY Kierunek wód podziemnych SZYB POWROTU Rzeczywista temperatura wody zależy od miejsca, z którego jest pompowana. Stosunek zużytej mocy do uzyskanego ciepła (współczynnik wydajności lub COP) jest bardzo korzystny w systemach woda/woda, w których roczna średnia wartość często przekracza wartość 5. Jednym z kluczowych elementów pomp ciepła AQUAGOR jest spiralny wymiennik ciepła wykonany ze stali nierdzewnej, która daje doskonałą ochronę przed korozją i sedymentacją na ścianach wymiennika ciepła. Zamontowanie pompy ciepła AQUAGOR wymaga wykonania dwóch odwiertów w ziemi: główny otwór (studnia) do pompowania wody i drugi otwór, którym woda powraca do podłoża. Z doświadczenia wynika, że optymalna odległość między głównym i drugim odwiertem to około 15 metrów. Część energii zgromadzonej w wodzie pompowanej z gruntu jest odzyskiwana, a woda wraca do ziemi, po ochłodzeniu do 2 C 4 C, całkiem niezmieniona chemicznie. Przed użyciem wody jako podstawowego źródła ciepła konieczne jest przeprowadzenie testu pomp w celu sprawdzenia ilości wody i jej jakości. Do pompowania wody gruntowej niezbędne jest zezwolenie wodnoprawne. W systemie pomp ciepła AQUAGOR można też dokonać niewielkich zmian, by umożliwić bierne chłodzenie. W tym przypadku woda gruntowa o stosunkowo niskiej temperaturze jest wykorzystywana do chłodzenia pomieszczeń. Podczas biernego chłodzenia pompa ciepła nie pracuje, co pozwala na minimalne zużycie energii do chłodzenia i tym samym, w porównaniu do konwencjonalnej klimatyzacji, znacznie niższe rachunki za prąd.

10 10 POMPA CIEPŁA AQUAGOR Minimalna temperatura wody gruntowej 7 C Instalacja pompy ciepła w suchym pomieszczeniu o temperaturze powyżej 0 C Opcja ogrzewania i ogrzewania wody użytkowej Dostępność źródła energii przez cały rok Monowalentny tryb pracy Proste elektroniczne sterowanie systemem Obsługuje dwa niezależne układy hydrauliczne Opcja biernego chłodzenia parametry techniczne pomp ciepła AQUAGOR MODEL HP 7 WW HP 9 WW HP 12 WW HP 14 WW HP 18 WW Wymiary (wys. x szer. x gł.) mm 935x654x x654x x654x x654x x654x580 Waga kg Temperatura wody grzewczej C Moc grzewcza* kw 6,4 8,4 11,6 14,2 17,7 Moc znamionowa* kw 1,21 1,56 2,15 2,63 3,16 Współczynnik wydajności COP* / 5,3 5,4 5,4 5,4 5,6 Czynnik chłodniczy/masa /kg R407C/1,4 R407C/1,6 R407C/1,7 R407C/1,8 R407C/2,1 Temperatura źródła ciepła C 7 do 25 7 do 25 7 do 25 7 do 25 7 do 25 Hałas jednostki wewnętrznej db (A) Przepływ wody źródło ciepła m 3 /h 1,5 1,98 2,71 3,34 4,18 PRZEPŁYW WODY OGRZEWANIE m 3 /h 1,11 1,46 2,01 2,46 3,06 Zasilanie/bezpiecznik V/A 400/10 400/10 400/10 400/16 400/16 Mierzone dla parametrów woda-woda W10/W35, zgodnie z normą EN

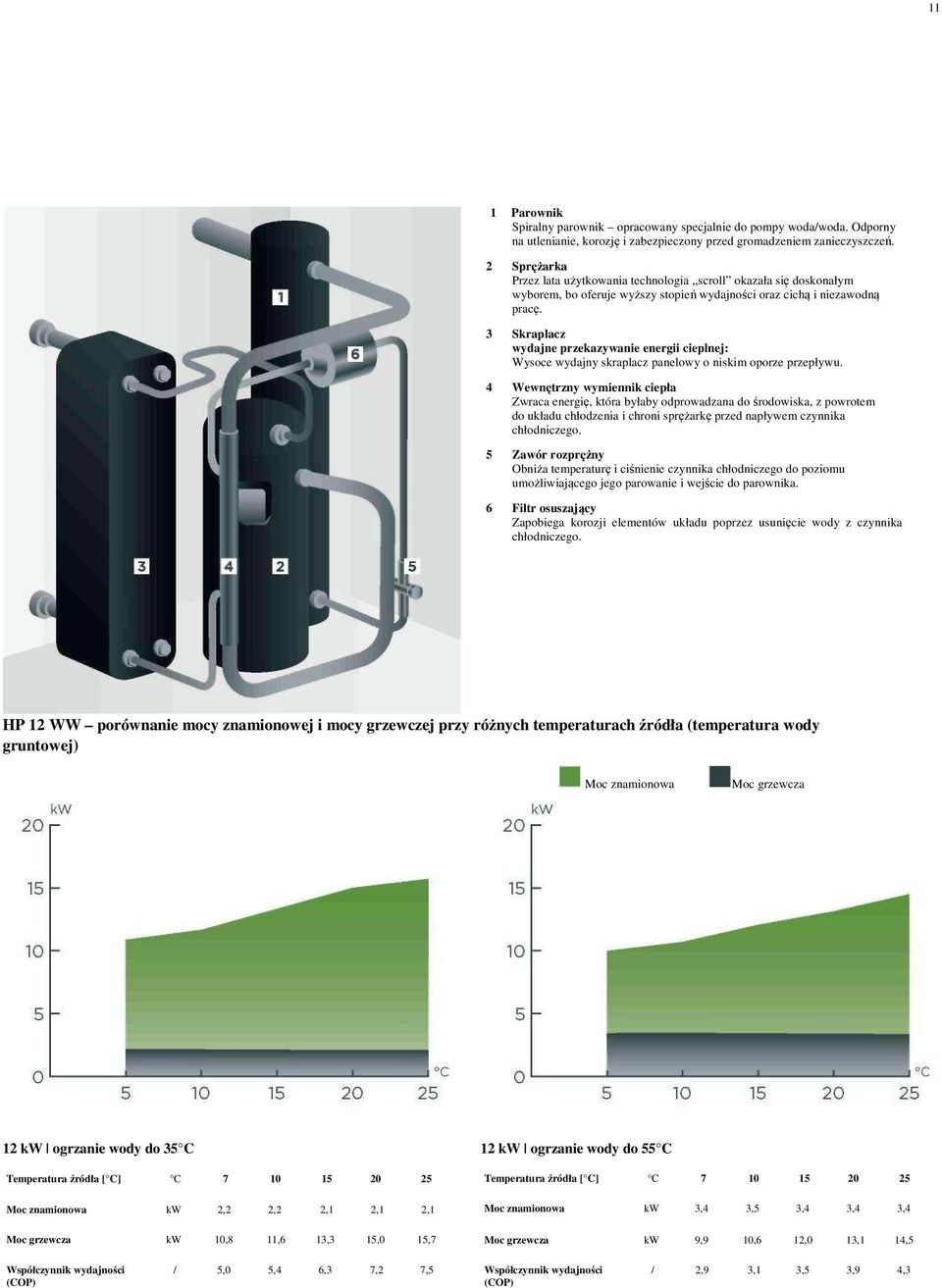

11 11 1 Parownik Spiralny parownik opracowany specjalnie do pompy woda/woda. Odporny na utlenianie, korozję i zabezpieczony przed gromadzeniem zanieczyszczeń. 2 Sprężarka Przez lata użytkowania technologia scroll okazała się doskonałym wyborem, bo oferuje wyższy stopień wydajności oraz cichą i niezawodną pracę. 3 Skraplacz wydajne przekazywanie energii cieplnej: Wysoce wydajny skraplacz panelowy o niskim oporze przepływu. 4 Wewnętrzny wymiennik ciepła Zwraca energię, która byłaby odprowadzana do środowiska, z powrotem do układu chłodzenia i chroni sprężarkę przed napływem czynnika chłodniczego. 5 Zawór rozprężny Obniża temperaturę i ciśnienie czynnika chłodniczego do poziomu umożliwiającego jego parowanie i wejście do parownika. 6 Filtr osuszający Zapobiega korozji elementów układu poprzez usunięcie wody z czynnika chłodniczego. HP 12 WW porównanie mocy znamionowej i mocy grzewczej przy różnych temperaturach źródła (temperatura wody gruntowej) Moc znamionowa Moc grzewcza 12 kw ogrzanie wody do 35 C 12 kw ogrzanie wody do 55 C Temperatura źródła [ C] C Moc znamionowa kw 2,2 2,2 2,1 2,1 2,1 Moc grzewcza kw 10,8 11,6 13,3 15,0 15,7 Temperatura źródła [ C] C Moc znamionowa kw 3,4 3,5 3,4 3,4 3,4 Moc grzewcza kw 9,9 10,6 12,0 13,1 14,5 Współczynnik wydajności (COP) / 5,0 5,4 6,3 7,2 7,5 Współczynnik wydajności (COP) / 2,9 3,1 3,5 3,9 4,3

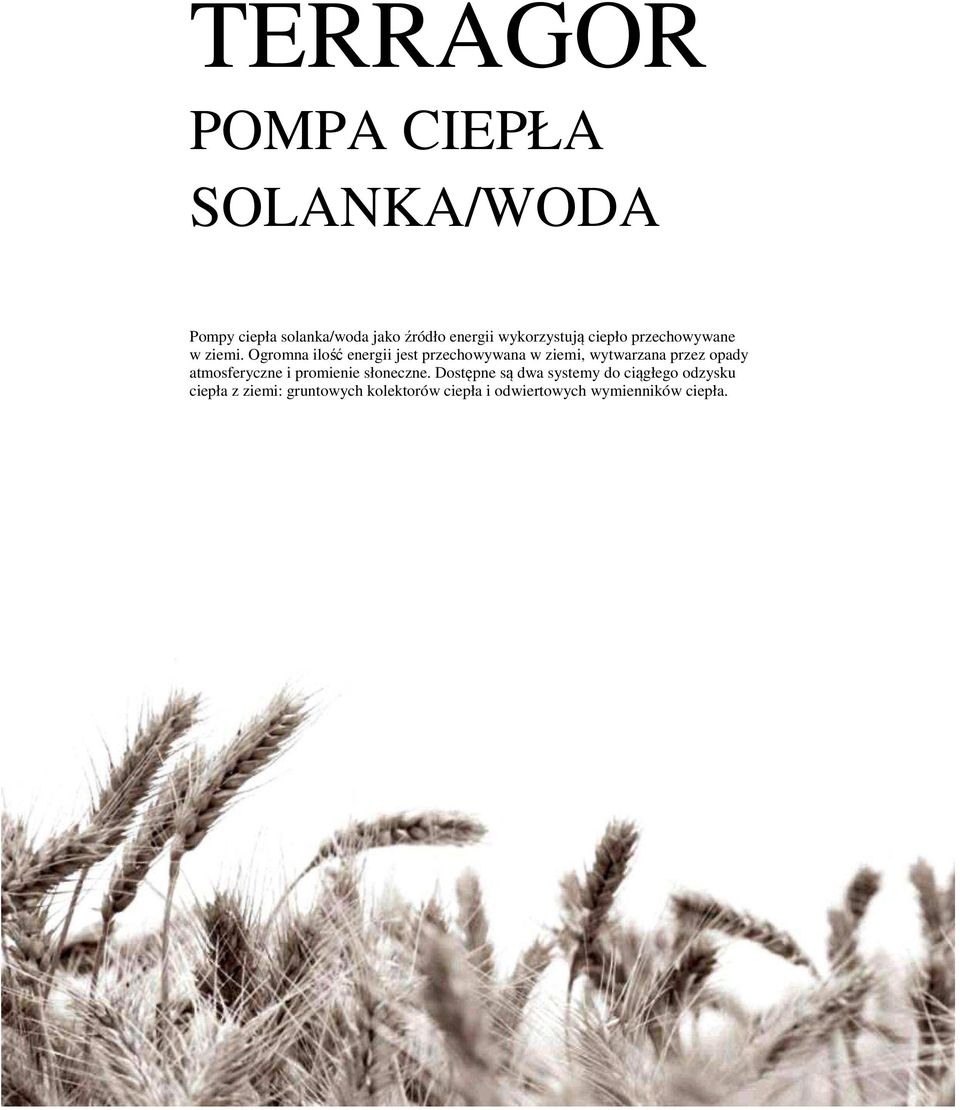

12 TERRAGOR POMPA CIEPŁA SOLANKA/WODA Pompy ciepła solanka/woda jako źródło energii wykorzystują ciepło przechowywane w ziemi. Ogromna ilość energii jest przechowywana w ziemi, wytwarzana przez opady atmosferyczne i promienie słoneczne. Dostępne są dwa systemy do ciągłego odzysku ciepła z ziemi: gruntowych kolektorów ciepła i odwiertowych wymienników ciepła.

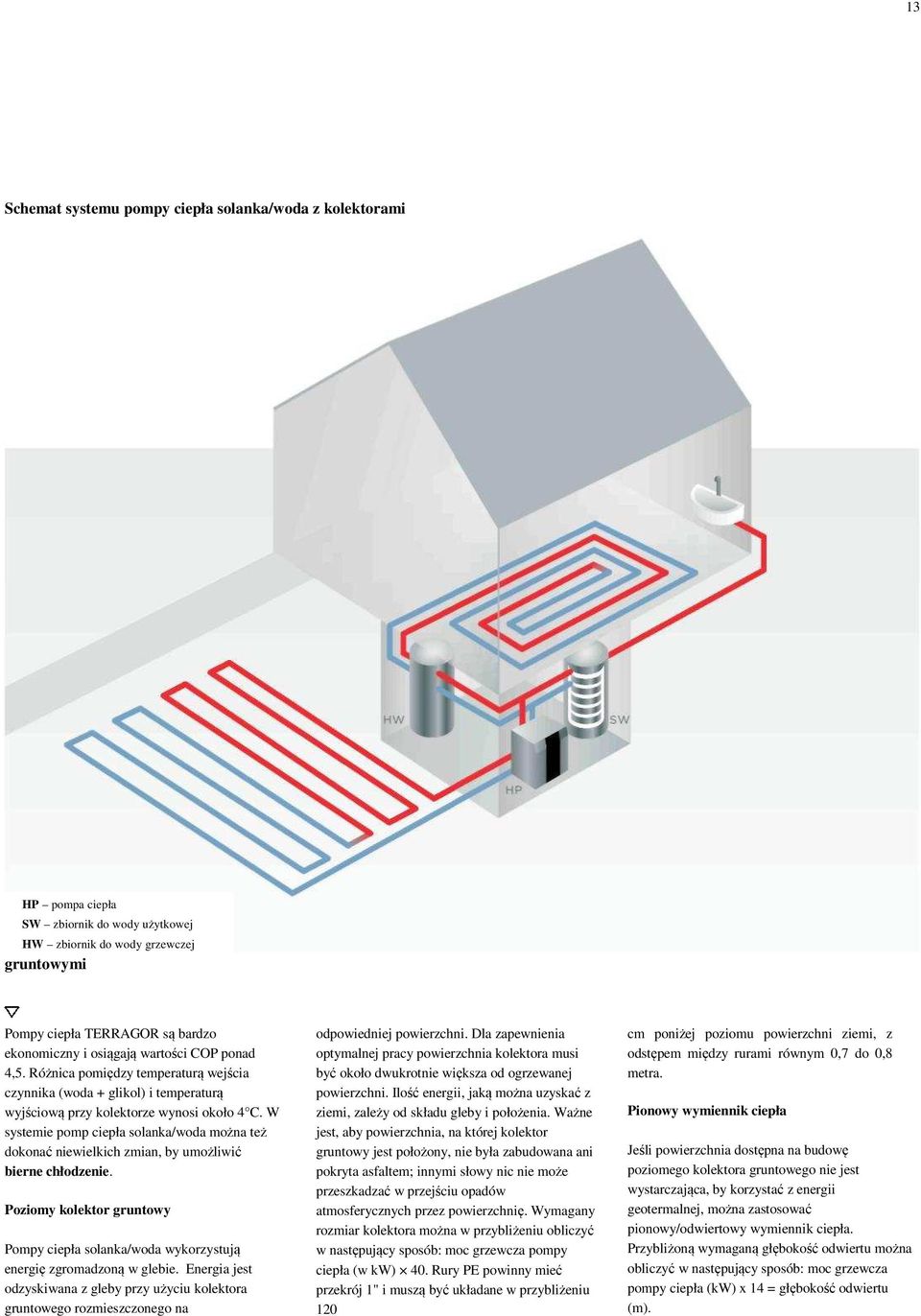

13 13 Schemat systemu pompy ciepła solanka/woda z kolektorami HP pompa ciepła SW zbiornik do wody użytkowej HW zbiornik do wody grzewczej gruntowymi Pompy ciepła TERRAGOR są bardzo ekonomiczny i osiągają wartości COP ponad 4,5. Różnica pomiędzy temperaturą wejścia czynnika (woda + glikol) i temperaturą wyjściową przy kolektorze wynosi około 4 C. W systemie pomp ciepła solanka/woda można też dokonać niewielkich zmian, by umożliwić bierne chłodzenie. Poziomy kolektor gruntowy Pompy ciepła solanka/woda wykorzystują energię zgromadzoną w glebie. Energia jest odzyskiwana z gleby przy użyciu kolektora gruntowego rozmieszczonego na odpowiedniej powierzchni. Dla zapewnienia optymalnej pracy powierzchnia kolektora musi być około dwukrotnie większa od ogrzewanej powierzchni. Ilość energii, jaką można uzyskać z ziemi, zależy od składu gleby i położenia. Ważne jest, aby powierzchnia, na której kolektor gruntowy jest położony, nie była zabudowana ani pokryta asfaltem; innymi słowy nic nie może przeszkadzać w przejściu opadów atmosferycznych przez powierzchnię. Wymagany rozmiar kolektora można w przybliżeniu obliczyć w następujący sposób: moc grzewcza pompy ciepła (w kw) 40. Rury PE powinny mieć przekrój 1" i muszą być układane w przybliżeniu 120 cm poniżej poziomu powierzchni ziemi, z odstępem między rurami równym 0,7 do 0,8 metra. Pionowy wymiennik ciepła Jeśli powierzchnia dostępna na budowę poziomego kolektora gruntowego nie jest wystarczająca, by korzystać z energii geotermalnej, można zastosować pionowy/odwiertowy wymiennik ciepła. Przybliżoną wymaganą głębokość odwiertu można obliczyć w następujący sposób: moc grzewcza pompy ciepła (kw) x 14 = głębokość odwiertu (m).

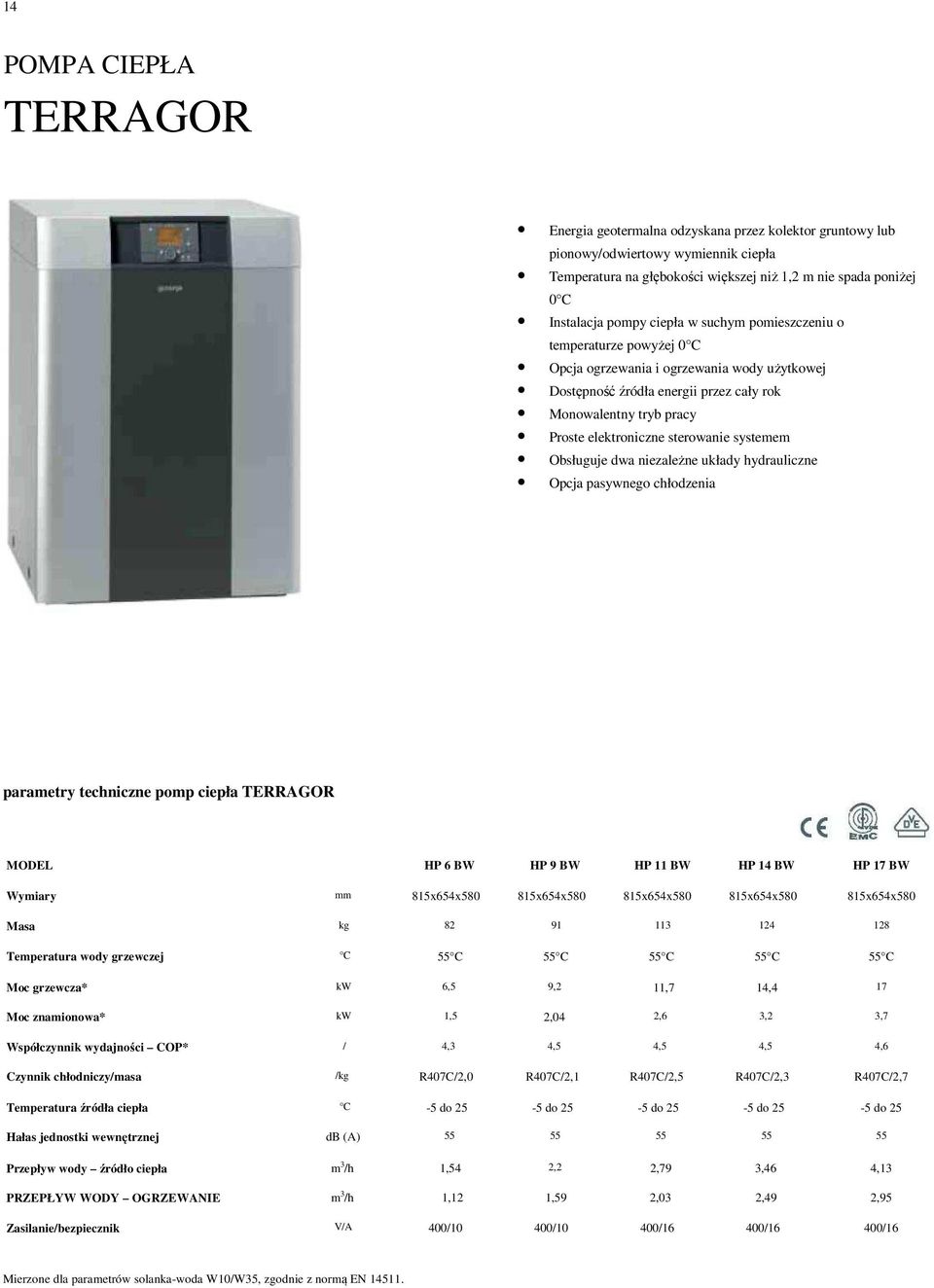

14 14 POMPA CIEPŁA TERRAGOR Energia geotermalna odzyskana przez kolektor gruntowy lub pionowy/odwiertowy wymiennik ciepła Temperatura na głębokości większej niż 1,2 m nie spada poniżej 0 C Instalacja pompy ciepła w suchym pomieszczeniu o temperaturze powyżej 0 C Opcja ogrzewania i ogrzewania wody użytkowej Dostępność źródła energii przez cały rok Monowalentny tryb pracy Proste elektroniczne sterowanie systemem Obsługuje dwa niezależne układy hydrauliczne Opcja pasywnego chłodzenia parametry techniczne pomp ciepła TERRAGOR MODEL HP 6 BW HP 9 BW HP 11 BW HP 14 BW HP 17 BW Wymiary mm 815x654x x654x x654x x654x x654x580 Masa kg Temperatura wody grzewczej C 55 C 55 C 55 C 55 C 55 C Moc grzewcza* kw 6,5 9,2 11,7 14,4 17 Moc znamionowa* kw 1,5 2,04 2,6 3,2 3,7 Współczynnik wydajności COP* / 4,3 4,5 4,5 4,5 4,6 Czynnik chłodniczy/masa /kg R407C/2,0 R407C/2,1 R407C/2,5 R407C/2,3 R407C/2,7 Temperatura źródła ciepła C -5 do 25-5 do 25-5 do 25-5 do 25-5 do 25 Hałas jednostki wewnętrznej db (A) Przepływ wody źródło ciepła m 3 /h 1,54 2,2 2,79 3,46 4,13 PRZEPŁYW WODY OGRZEWANIE m 3 /h 1,12 1,59 2,03 2,49 2,95 Zasilanie/bezpiecznik V/A 400/10 400/10 400/16 400/16 400/16 Mierzone dla parametrów solanka-woda W10/W35, zgodnie z normą EN

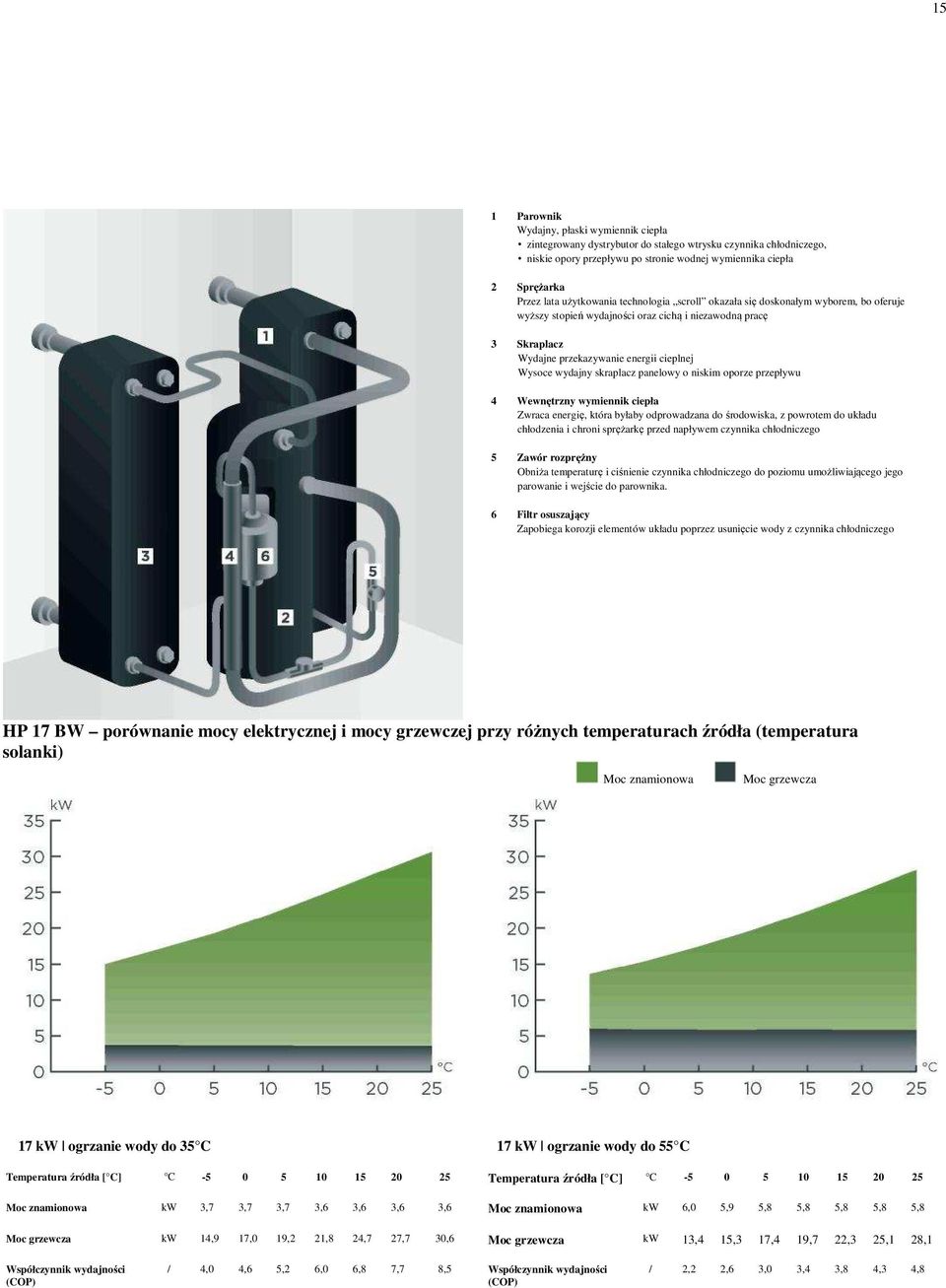

15 15 1 Parownik Wydajny, płaski wymiennik ciepła zintegrowany dystrybutor do stałego wtrysku czynnika chłodniczego, niskie opory przepływu po stronie wodnej wymiennika ciepła 2 Sprężarka Przez lata użytkowania technologia scroll okazała się doskonałym wyborem, bo oferuje wyższy stopień wydajności oraz cichą i niezawodną pracę 3 Skraplacz Wydajne przekazywanie energii cieplnej Wysoce wydajny skraplacz panelowy o niskim oporze przepływu 4 Wewnętrzny wymiennik ciepła Zwraca energię, która byłaby odprowadzana do środowiska, z powrotem do układu chłodzenia i chroni sprężarkę przed napływem czynnika chłodniczego 5 Zawór rozprężny Obniża temperaturę i ciśnienie czynnika chłodniczego do poziomu umożliwiającego jego parowanie i wejście do parownika. 6 Filtr osuszający Zapobiega korozji elementów układu poprzez usunięcie wody z czynnika chłodniczego HP 17 BW porównanie mocy elektrycznej i mocy grzewczej przy różnych temperaturach źródła (temperatura solanki) Moc znamionowa Moc grzewcza 17 kw ogrzanie wody do 35 C 17 kw ogrzanie wody do 55 C Temperatura źródła [ C] C Moc znamionowa kw 3,7 3,7 3,7 3,6 3,6 3,6 3,6 Moc grzewcza kw 14,9 17,0 19,2 21,8 24,7 27,7 30,6 Temperatura źródła [ C] C Moc znamionowa kw 6,0 5,9 5,8 5,8 5,8 5,8 5,8 Moc grzewcza kw 13,4 15,3 17,4 19,7 22,3 25,1 28,1 Współczynnik wydajności (COP) / 4,0 4,6 5,2 6,0 6,8 7,7 8,5 Współczynnik wydajności (COP) / 2,2 2,6 3,0 3,4 3,8 4,3 4,8

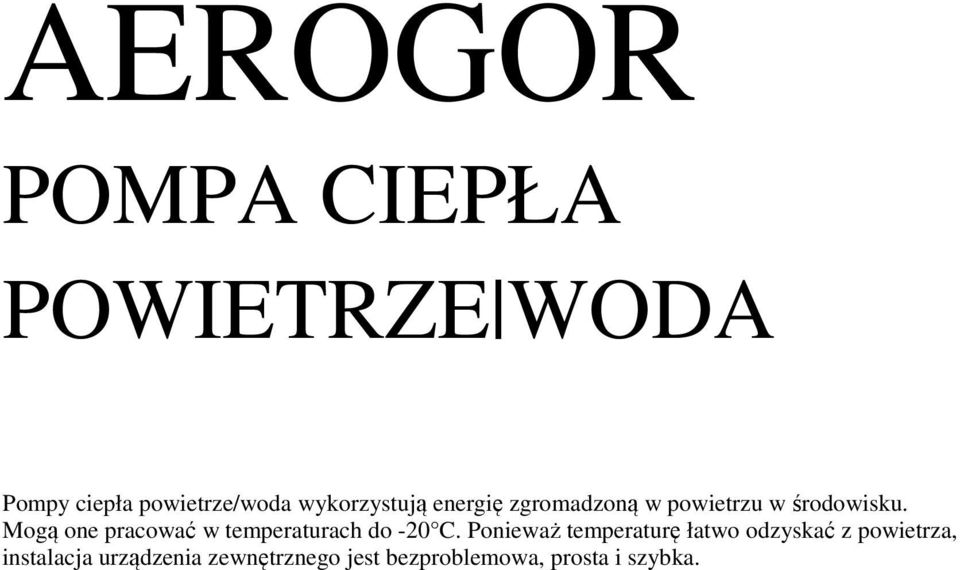

16 AEROGOR POMPA CIEPŁA POWIETRZE WODA Pompy ciepła powietrze/woda wykorzystują energię zgromadzoną w powietrzu w środowisku. Mogą one pracować w temperaturach do -20 C. Ponieważ temperaturę łatwo odzyskać z powietrza, instalacja urządzenia zewnętrznego jest bezproblemowa, prosta i szybka.

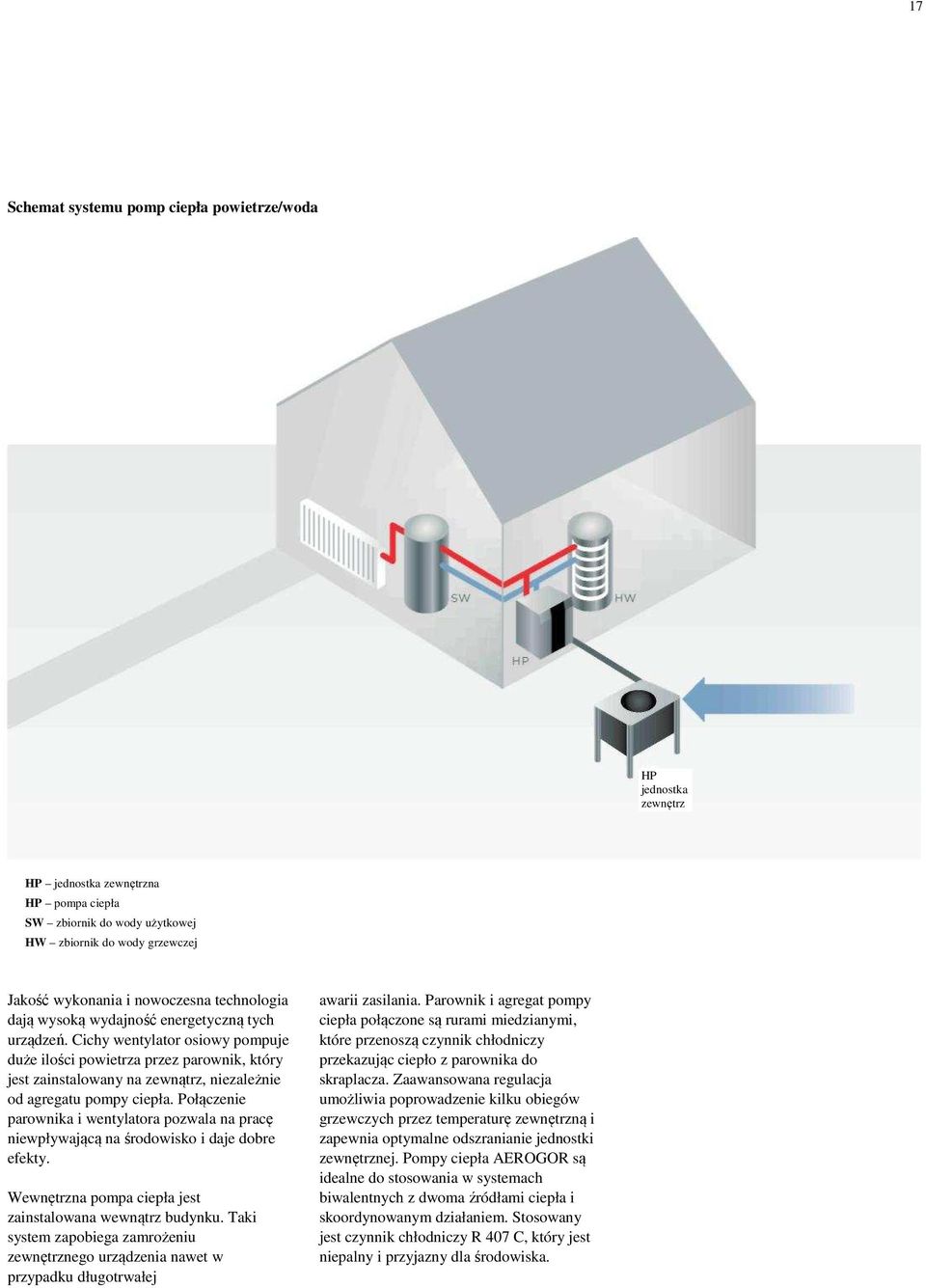

17 17 Schemat systemu pomp ciepła powietrze/woda HP jednostka zewnętrz na HP jednostka zewnętrzna HP pompa ciepła SW zbiornik do wody użytkowej HW zbiornik do wody grzewczej Jakość wykonania i nowoczesna technologia dają wysoką wydajność energetyczną tych urządzeń. Cichy wentylator osiowy pompuje duże ilości powietrza przez parownik, który jest zainstalowany na zewnątrz, niezależnie od agregatu pompy ciepła. Połączenie parownika i wentylatora pozwala na pracę niewpływającą na środowisko i daje dobre efekty. Wewnętrzna pompa ciepła jest zainstalowana wewnątrz budynku. Taki system zapobiega zamrożeniu zewnętrznego urządzenia nawet w przypadku długotrwałej awarii zasilania. Parownik i agregat pompy ciepła połączone są rurami miedzianymi, które przenoszą czynnik chłodniczy przekazując ciepło z parownika do skraplacza. Zaawansowana regulacja umożliwia poprowadzenie kilku obiegów grzewczych przez temperaturę zewnętrzną i zapewnia optymalne odszranianie jednostki zewnętrznej. Pompy ciepła AEROGOR są idealne do stosowania w systemach biwalentnych z dwoma źródłami ciepła i skoordynowanym działaniem. Stosowany jest czynnik chłodniczy R 407 C, który jest niepalny i przyjazny dla środowiska.

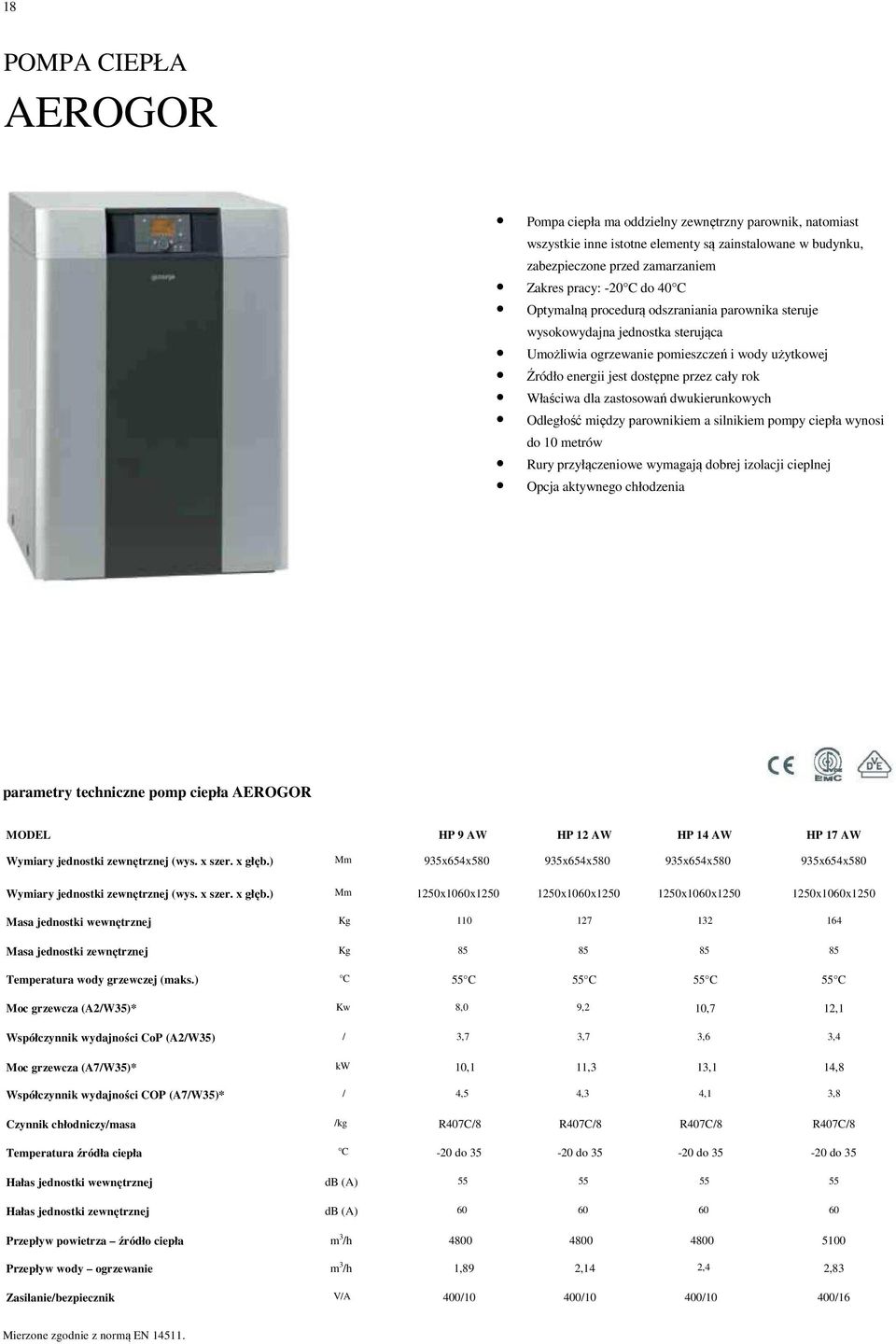

18 18 POMPA CIEPŁA AEROGOR Pompa ciepła ma oddzielny zewnętrzny parownik, natomiast wszystkie inne istotne elementy są zainstalowane w budynku, zabezpieczone przed zamarzaniem Zakres pracy: -20 C do 40 C Optymalną procedurą odszraniania parownika steruje wysokowydajna jednostka sterująca Umożliwia ogrzewanie pomieszczeń i wody użytkowej Źródło energii jest dostępne przez cały rok Właściwa dla zastosowań dwukierunkowych Odległość między parownikiem a silnikiem pompy ciepła wynosi do 10 metrów Rury przyłączeniowe wymagają dobrej izolacji cieplnej Opcja aktywnego chłodzenia parametry techniczne pomp ciepła AEROGOR MODEL HP 9 AW HP 12 AW HP 14 AW HP 17 AW Wymiary jednostki zewnętrznej (wys. x szer. x głęb.) Mm 935x654x x654x x654x x654x580 Wymiary jednostki zewnętrznej (wys. x szer. x głęb.) Mm 1250x1060x x1060x x1060x x1060x1250 Masa jednostki wewnętrznej Kg Masa jednostki zewnętrznej Kg Temperatura wody grzewczej (maks.) C 55 C 55 C 55 C 55 C Moc grzewcza (A2/W35)* Kw 8,0 9,2 10,7 12,1 Współczynnik wydajności CoP (A2/W35) / 3,7 3,7 3,6 3,4 Moc grzewcza (A7/W35)* kw 10,1 11,3 13,1 14,8 Współczynnik wydajności COP (A7/W35)* / 4,5 4,3 4,1 3,8 Czynnik chłodniczy/masa /kg R407C/8 R407C/8 R407C/8 R407C/8 Temperatura źródła ciepła C -20 do do do do 35 Hałas jednostki wewnętrznej db (A) Hałas jednostki zewnętrznej db (A) Przepływ powietrza źródło ciepła m 3 /h Przepływ wody ogrzewanie m 3 /h 1,89 2,14 2,4 2,83 Zasilanie/bezpiecznik V/A 400/10 400/10 400/10 400/16 Mierzone zgodnie z normą EN

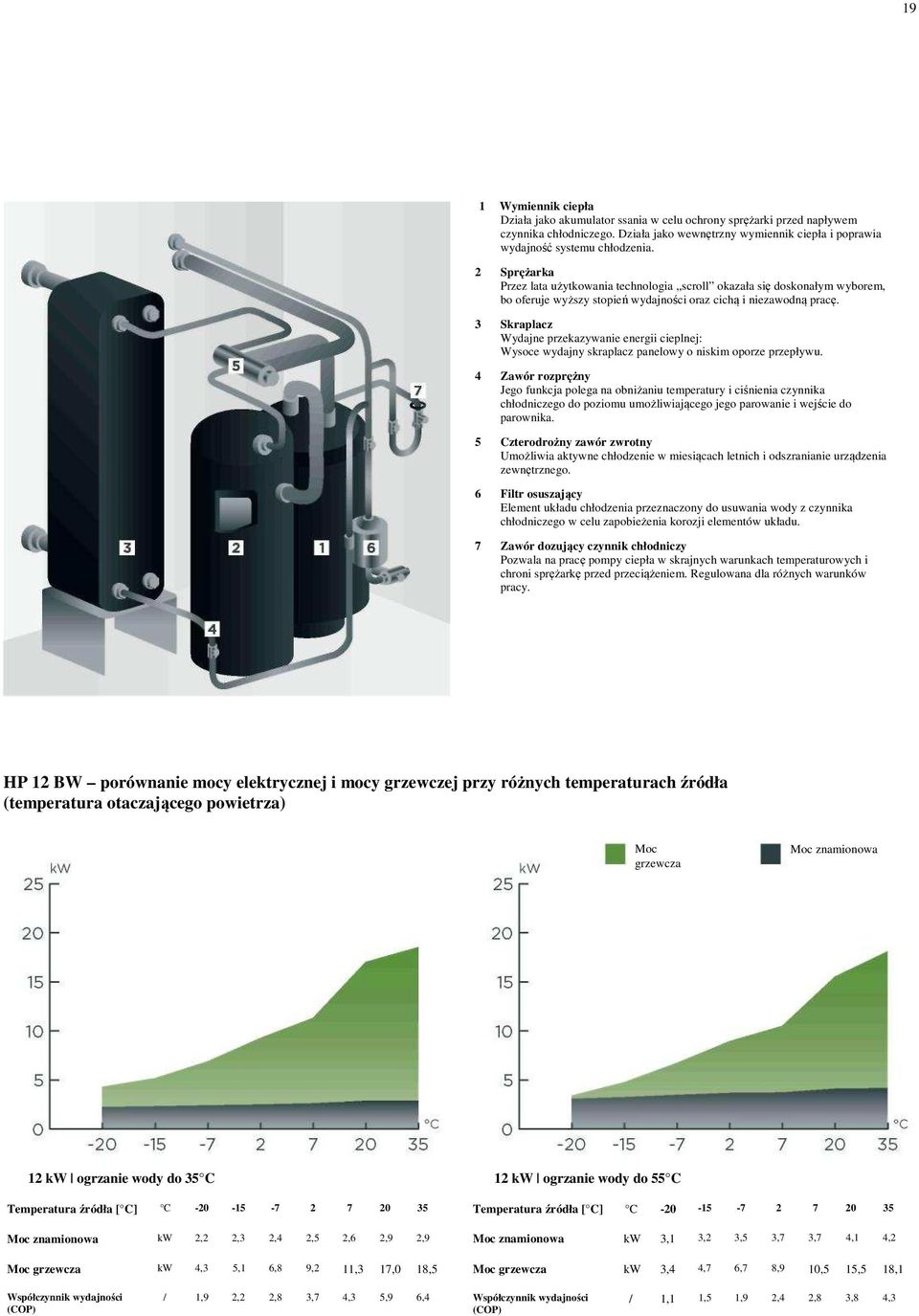

19 19 1 Wymiennik ciepła Działa jako akumulator ssania w celu ochrony sprężarki przed napływem czynnika chłodniczego. Działa jako wewnętrzny wymiennik ciepła i poprawia wydajność systemu chłodzenia. 2 Sprężarka Przez lata użytkowania technologia scroll okazała się doskonałym wyborem, bo oferuje wyższy stopień wydajności oraz cichą i niezawodną pracę. 3 Skraplacz Wydajne przekazywanie energii cieplnej: Wysoce wydajny skraplacz panelowy o niskim oporze przepływu. 4 Zawór rozprężny Jego funkcja polega na obniżaniu temperatury i ciśnienia czynnika chłodniczego do poziomu umożliwiającego jego parowanie i wejście do parownika. 5 Czterodrożny zawór zwrotny Umożliwia aktywne chłodzenie w miesiącach letnich i odszranianie urządzenia zewnętrznego. 6 Filtr osuszający Element układu chłodzenia przeznaczony do usuwania wody z czynnika chłodniczego w celu zapobieżenia korozji elementów układu. 7 Zawór dozujący czynnik chłodniczy Pozwala na pracę pompy ciepła w skrajnych warunkach temperaturowych i chroni sprężarkę przed przeciążeniem. Regulowana dla różnych warunków pracy. HP 12 BW porównanie mocy elektrycznej i mocy grzewczej przy różnych temperaturach źródła (temperatura otaczającego powietrza) Moc grzewcza Moc znamionowa 12 kw ogrzanie wody do 35 C 12 kw ogrzanie wody do 55 C Temperatura źródła [ C] C Moc znamionowa kw 2,2 2,3 2,4 2,5 2,6 2,9 2,9 Moc grzewcza kw 4,3 5,1 6,8 9,2 11,3 17,0 18,5 Temperatura źródła [ C] C Moc znamionowa kw 3,1 3,2 3,5 3,7 3,7 4,1 4,2 Moc grzewcza kw 3,4 4,7 6,7 8,9 10,5 15,5 18,1 Współczynnik wydajności (COP) / 1,9 2,2 2,8 3,7 4,3 5,9 6,4 Współczynnik wydajności (COP) / 1,1 1,5 1,9 2,4 2,8 3,8 4,3

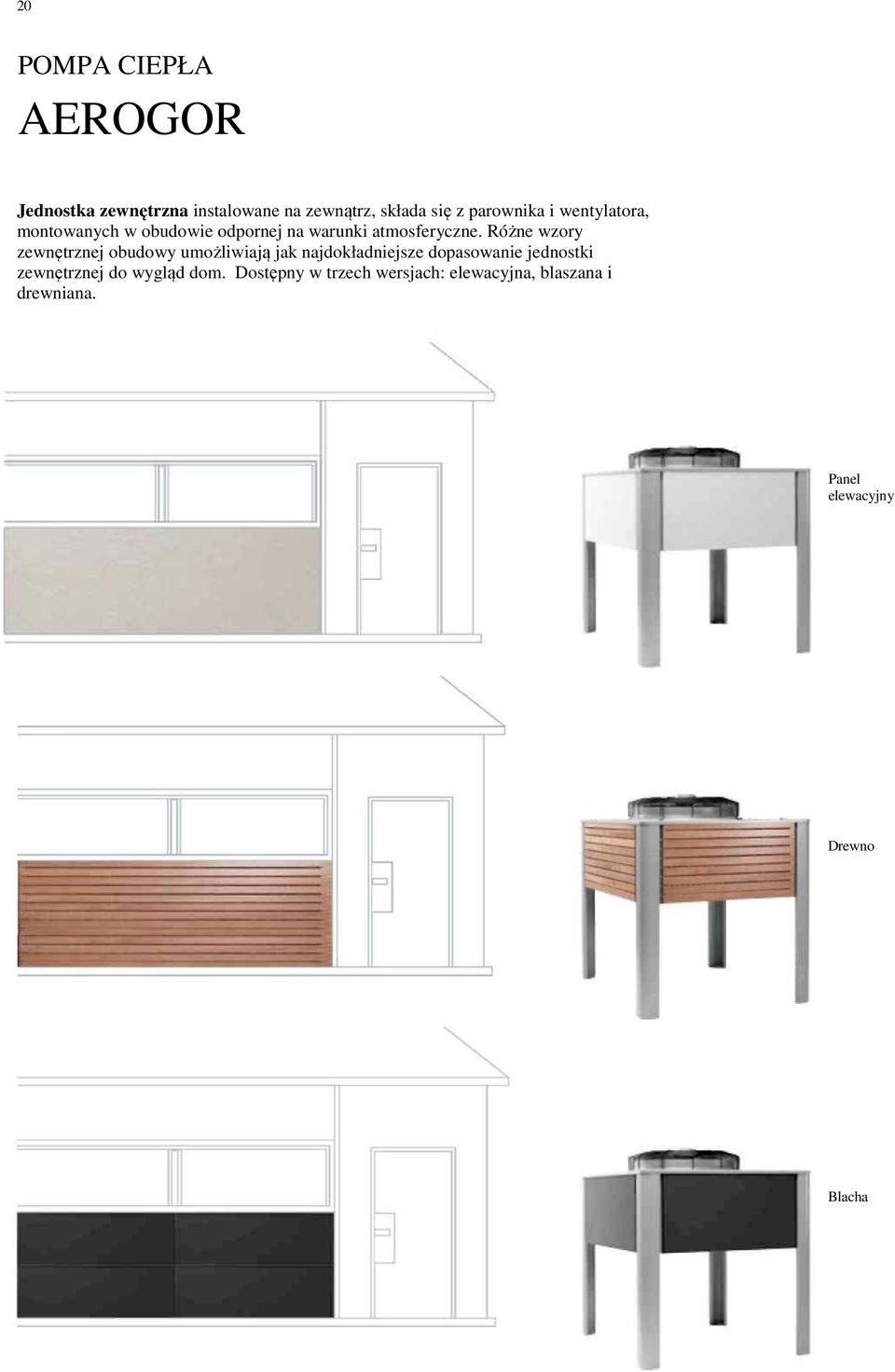

20 20 POMPA CIEPŁA AEROGOR Jednostka zewnętrzna instalowane na zewnątrz, składa się z parownika i wentylatora, montowanych w obudowie odpornej na warunki atmosferyczne. Różne wzory zewnętrznej obudowy umożliwiają jak najdokładniejsze dopasowanie jednostki zewnętrznej do wygląd dom. Dostępny w trzech wersjach: elewacyjna, blaszana i drewniana. Panel elewacyjny Drewno Blacha

21 21 1 Wentylator 2 Obudowa 3 Elektroniczny zawór rozprężny 4 Parownik Zalety pompy ciepła typu łączonego w porównaniu do kompaktowej pompy ciepła powietrze/woda lub pionowej jednostki zewnętrznej: Sprężarka jest zainstalowana w jednostce wewnętrznej, co pozwala jej pracować w optymalnym zakresie temperatur Ponadto nie wymaga dodatkowej, elektrycznej grzałki do oleju sprężarki, co zmniejsza zużycie energii elektrycznej oraz zwiększa współczynnik wydajności pompy ciepła; Umożliwia montaż większego parownika, w wyniku czego powierzchnia wymiany ciepła oraz moc parownika są większe; Dzięki zainstalowaniu sprężarki w jednostce wewnętrznej poziom hałasu jest niższy. Hałas wentylatora rozprzestrzenia się równomiernie we wszystkich kierunkach, nie jest więc uciążliwy dla otoczenia; W porównaniu do typu kompaktowego ma mniejsze straty ciepła; straty cieplne w typie kompaktowym są większe, bo kondensator jest narażony na niższe temperatury i odległość między zbiornikiem a pompą ciepła jest większa; Różne rozwiązania projektowe dla jednostek zewnętrznych, czyli blacha metalowa, panel elewacyjny i panel drewniany, pozwalają dopasować projekt do otoczenia; Grzałka elektryczna używana do rozmrażania rury spustowej kondensatu, która jest instalowana w niektórych kompaktowych jednostkach zewnętrznych, może zmniejszyć COP pompy ciepła; W biwalentnym trybie ogrzewania pompa ciepła może być wyłączona, np. podczas nieobecności użytkownika, ponieważ może pozostawać w stanie zawieszenia, jeśli nie jest potrzebna. Takie wyłączanie nie jest możliwe w trybie kompaktowym z podłączeniem do wody ze względu na ryzyko zamrożenia rur W jednostce zewnętrznej jest zainstalowany elektroniczny zawór rozprężny obejmujący bardzo szeroki zakres pracy (2 18 kw). W porównaniu do termostatycznego zaworu rozprężnego, elektroniczny zawór rozprężny działa szybciej i dokładniej, zapewniając lepszą regulację pompy ciepła Montaż poziomy umożliwia różne ustawienia pracy wentylatora; pompa ciepła działa optymalnie nawet przy niższym poborze powietrza, tylko czas rozgrzewania jest dłuższy. Jeśli chcemy zmniejszyć poziom hałasu urządzenia zewnętrznego z niższym ustawieniem mocy wentylatora, możemy osiągnąć odpowiednie działanie pompy ciepła pomimo niższego poboru powietrza;

22 22 WYSOKOTEMPERATUROWE POMPY CIEPŁA AQUAGOR I TERRAGOR Ogrzewanie starszych budynków zbudowanych zgodnie z różnymi standardami (wymiarowanie, system ogrzewania grzejnikami, grubość izolacji) wymaga wyższych temperatur wody grzewczej. Jest to szczególnie prawdziwe w odniesieniu do budynków, w których przed odnowieniem wysokotemperaturowy system ogrzewania (za pomocą ropy, gazu lub drewna) był głównym źródłem ogrzewania i w których stosowano grzejniki. Pompy wysokotemperaturowe są szczególnie przydatne w następujących typach budynków starsze budynki, izolowane zgodnie z normami obowiązującymi podczas budowy, w których izolacja nie do końca spełnia wymagania dla niskotemperaturowych pomp ciepła i koszt dodatkowej izolacji byłby nieuzasadniony ekonomicznie; budynki, w których instalacja grzejników ponadgabarytowych jest albo niemożliwa, albo nieekonomiczna; budynki objęte ochroną zabytków; budynki, w których nie można właściwie odnowić systemu izolacji z różnych innych powodów (jednolity wygląd ulicy, duże powierzchnie szklane, itd.) Zasada działania wysokotemperaturowych pomp ciepła jest taka sama jak zasada działania niskotemperaturowych pomp ciepła, zarówno pod względem wychwytywania energii termicznej (woda gruntowa, solanka) oraz z punktu widzenia energetycznej i ekonomicznej wydajności pracy pompy ciepła (COP solanka/woda: 4 5, woda/woda: 5 6). Główną różnicą jest to, że wysokotemperaturowa pompa ciepła pozwala na wzrost temperatury wody grzewczej do 65 C, co umożliwia również prawidłowe działanie grzejnikowej instalacji grzewczej. W wysokotemperaturowych pompach ciepła wyższe temperatury wody grzewczej (65 C) są osiągane za pomocą specjalnych sprężarek grzewczych z czynnikiem chłodniczym wstrzykniętym do głowicy sprężarki. parametry techniczne wysokotemperaturowych pomp ciepła AQUAGOR MODEL HP 13 WW HT HP 15 WW HT HP 18 WW HT Wymiary (wys. x szer. x gł.) mm 935x654x x654x x654x580 Temperatura wody grzewczej (maks.) C Moc grzewcza kw 13,2 15,4 18,3 Moc znamionowa kw 2,27 2,66 3,16 Współczynnik wydajności COP* / 5,8 5,8 5,8 Czynnik chłodzący / kg / / R407C R407C R407C Temperatura źródła ciepła C C 7 do 25 7 do 25 7 do 25 parametry techniczne wysokotemperaturowych pomp ciepła TERRAGOR MODEL HP 12 BW HT HP 15 BW HT HP 17 BW HT Wymiary (wys. x szer. x gł.) mm 815x654x x654x x654x580 Temperatura wody grzewczej (maks.) C Moc grzewcza kw 11,7 14,7 17,1 Moc znamionowa kw 2,5 3,12 3,64 Współczynnik wydajności COP* / 4,7 4,7 4,7 Czynnik chłodzący / kg / / R407C R407C R407C Temperatura źródła ciepła C C -5 do 25-5 do 25-5 do 25

23 23 INTELIGENTNA KONTROLA ELEKTRONICZNA Energooszczędne działanie systemu grzewczego zależy przede wszystkim od skutecznego systemu kontroli, w który wyposażona jest pompa ciepła. Inteligentne elektroniczne jednostki sterujące w pompach ciepła Gorenje monitorują działanie urządzenia odpowiednio do zewnętrznych parametrów wejściowych i wyjściowych, sterując pompami obiegowymi i zaworami mieszającymi, pompami zanurzeniowymi, zaworami odcinającymi, itp. Podstawowa regulacja Podstawowa regulacja obsługuje dwa niezależne obiegi grzewcze - jeden bezpośredni i jeden obwód mieszający. Dla każdego obwodu krzywa grzania jest ustawiona niezależnie. Podstawowa regulacja wspiera także podgrzewanie wody użytkowej z programem zwalczania legionelli, jak również alternatywne źródła takie jak panele słoneczne lub piece opalane drewnem. Pozwala również na bezproblemową regulację dodatkowych źródeł, takich jak olej opałowy lub palnik gazowy. Elektroniczne jednostki kontrole są uniwersalne dla wszystkich typów pomp ciepła i metod ogrzewania. W przypadku dużych systemów modernizacja podstawowej jednostki regulacji jest dość prosta. W większości przypadków regulacja obwodu grzewczego zależy od temperatury zewnętrznej. Krzywa grzania zależy od charakterystyki ogrzewanego budynku, co stanowi jedyną gwarancję, że pompa ciepła, niezależnie od temperatury na zewnątrz, zawsze podgrzewa wodę do najniższej dopuszczalnej temperatury. W ten sposób poziom temperatury określa wydajność systemu grzewczego. Im niższa temperatura ogrzewania, tym wyższy współczynnik wydajności. PODSTAWOWA POKOJOWA JEDNOSTKA KONTROLNA Pozwala kontrolować podstawowe ustawienia takie jak: program, poziom temperatury, ustawienia temperatury oraz włączanie i wyłączanie urządzenia. Łatwa obsługa Poruszanie się po menu jest proste. Każdy ekran ma przypisany kolejny numer, dzięki czemu użytkownik zawsze wie, która strona menu jest otwarta. Polecenia są wskazane odpowiednimi frazami. Urządzenie może być sterowane za pomocą klawiatury użytkownika na pompie ciepła lub poprzez dodatkową pokojową jednostkę sterującą. Podstawowe funkcje są dostępne za pośrednictwem przycisków na sterowniku, a temperaturę systemu grzewczego można łatwo ustawić za pomocą pokrętła po środku jednostki sterującej. Dla zaawansowanych użytkowników, ustawieniami można też sterować przez interfejsy do komputera osobistego lub nawet do systemu inteligentnego domu. ZAAWANSOWANA POKOJOWA JEDNOSTKA STERUJĄCA Pozwala kontrolować wszystkie ustawienia, które można też zmieniać w jednostce sterującej pompy ciepła.

24 24 ZBIORNIKI NA WODĘ GRZEWCZĄ Aby uzyskać optymalną wydajność, system grzewczy ze zintegrowaną pompą ciepła wymaga wody grzewczej w zbiorniku. Celem zbiornika w systemie jest gromadzenie energii i zapewnienie równej temperatury wody grzewczej. Jego funkcją jest również zmniejszenie liczby cykli aktywacji pompy ciepła, co przedłuża żywotność sprężarki. Warstwa wewnętrzna wykonana z wysokiej jakości blachy Ciśnienie robocze 6 bar Wysokiej jakości izolacja poliuretanowa o grubości 50 mm Pokrywana proszkowo zewnętrzna warstwa wykonana z blachy stalowej w kolorze srebrzystoszarym (dostępne inne kolory) Kołnierz (D = 180 mm) ze ślepym kołnierzem i pokrywą izolacyjną (może być również wykorzystywany do karbowanego wymiennika ciepła lub wbudowanej grzałki) Połączenie tulejowe (6/4") do montażu grzejnika elektrycznego SH lub jako dodatkowe połączenie Rowek do zmiennego montażu czujników Wszystkie połączenia z gwintem zewnętrznym 1" Zewnętrzny korpus ze wzmocnionymi brzegami Zacisk 6/4" do montażu grzejnika elektrycznego SH lub jako dodatkowe połączenie Ciśnienie robocze 6 bar charakterystyka techniczna dla zbiorników na wodę grzewczą ZV A MODEL ZV 200 A ZV 300 A ZV 400 A Wymiary Ø mm A mm B mm C mm D mm E mm F mm Wysokość nachylenia mm Masa kg kg

25 25 ZBIORNIKI NA GORĄCĄ WODĘ Zbiornik ciepłej wody użytkowej jest częścią każdego nowoczesnego systemu grzewczego ze zintegrowaną pompą ciepła. Jest szczególnie ważne, by każdy zbiornik wyposażony był w odpowiedniej wielkości rurowy wymiennik ciepła, aby umożliwić przekazanie energii z pompy ciepła do kanalizacji użytkowej. Zbiorniki wodne KGVG wyróżniają duże powierzchnie grzewcze i wyjątkowa wydajność. Zostały one opracowane specjalnie do połączenia zbiorników i pomp ciepła Warstwa wewnętrzna emaliowana zgodnie z normą DIN 4753 Ciśnienie robocze: maks. 10 bar Maksymalna temperatura robocza 95 C Wymiennik ciepła o szczególnie dużej powierzchni grzewczej Oszczędzająca energię izolacja poliuretanowa o grubości 50 mm Obieg: 3/4 AG Zmienna pozycja czujnika (rurka czujnika) Wysokiej jakości termometr Ochronna anoda magnezowa zgodna z normą DIN 4753 MA anoda magnezowa Z obieg KW zimna woda WW ciepła woda TM termometr VL wlot czynnika grzewczego RL wylot czynnika grzewczego charakterystyka techniczna dla zbiorników na gorącą wodę KGVG MODEL KGVG 300 KGVG 400 Wymiary A mm C mm D mm H mm d mm Wysokość nachylenia mm Powierzchnia wymiennika ciepła m 2 2,6 3,8 Objętość wymiennika ciepła l 17,0 24,0 Waga kg

26 26 ZBIORNIKI NA GORĄCĄ WODĘ Zbiornik na gorącą wodę KGVG S wyróżnia się bardzo dużą powierzchnią grzewczą. Podwójna owijka gładkiego rurowego wymiennika ciepła zapewnia szczególnie wysoki efekt transmisji, co czyni go najlepszym wyborem dla wszystkich klientów, którzy poszukują energooszczędnych rozwiązań. Anoda magnezowa 500 l Anoda magnezowa 300 i 400 l Izolacja poliuretanowa 500 l, zgodnie z ilustracją 300 i 400 l obrócone o 60 mm Maks. długość instalacji Rowek czujnika MA anoda magnezowa Z obieg KW zimna woda WW ciepła woda TM termometr VL wlot czynnika grzewczego RL wylot czynnika grzewczego Nogi 3x120 Anoda magnezowa Charakterystyka techniczna dla zbiorników na gorącą wodę KGVG S MODEL KGVG 300 S KGVG 400 S Wymiary H mm D mm A mm B mm V mm E mm F mm G mm I mm Wysokość nachylenia mm Maksymalna wysokość montażu mm mm powierzchnia wymiennika m 2 3,5 5,0 objętość wymiennika l 22,6 32,2 Wewnętrzny zbiornik emaliowany zgodnie z normą DIN 4753 T3 i T6 Ciśnienie robocze maksymalnie 10 bar Temperatura robocza maksymalnie 95 C Wymiennik ciepła o szczególnie dużej powierzchni grzewczej Oszczędzająca energię izolacja poliuretanowa (50 mm) Obieg: 3/4 AG Zmienna pozycja czujnika (rowek czujnika) Wysokiej jakości termometr Ochronna anoda magnezowa Połączenie tulejowe 6/4" do dodatkowej grzałki elektrycznej Regulowane nóżki Waga kg 170,0 212,0

27 27 DODATKOWE KOMPONENTY POMPY OBIEGOWE I STUDNIOWE Odpowiedniej wielkości pompa ciepła skoordynowana z innymi elementami systemu grzewczego jest warunkiem koniecznym dla prawidłowego funkcjonowania systemu i gra ważną rolę w osiąganiu wysokich wartości COP systemu, którego jest częścią. W pompach ciepła woda/woda odpowiednie zużycie wody po stronie źródłowej musi być zapewniane za pomocą odpowiedniej pompy studniowej. Na podstawie naszych doświadczeń, chętnie polecamy obieg i pompy Wilo do stosowania z pompami ciepła Gorenje. tabela zalecanych pomp studniowych i obiegowych dla pomp ciepła AQUAGOR POMPA CIEPŁA HP 9 WW HP 12 WW HP 14 WW HP 17 WW Pompa studniowa Wilo-Sub TWU EM-C Wilo-Sub TWU EM-C Wilo-Sub TWU EM-C Wilo-Sub TWU EM-C Pompa obiegowa dla HC* ze stałą liczbą obrotów Wilo Star-RS 25/4 Wilo Star-RS 25/6 Wilo Star-RS 25/6 Wilo Star-RS 25/7 Pompa obiegowa dla HC* z regulowaną liczbą obrotów Wilo Stratos PICO- 25/1-4-(ROW) Wilo Stratos PICO- 25/1-6-(ROW) Wilo Stratos PICO- 25/1-6-(ROW) Wilo Stratos 25/1-6 PN6/10 tabela zalecanych pomp studniowych i obiegowych dla pomp ciepła TERRAGOR POMPA CIEPŁA HP 6 BW HP 9 BW HP 11 BW HP 14 BW HP 17 BW Pompa obiegowa do kolektora gruntowego OP1* Wilo TOP-S 25/7 EM PN6/10 Wilo TOP-S 25/7 EM PN6/10 Wilo TOP-S 25/7 EM PN6/10 Wilo TOP-S 25/7 EM PN6/10 Wilo TOP-S 30/10 EM PN6/10 Pompa obiegowa do kolektora gruntowego OP1* Wilo Star-RS 25/7 Wilo Star-RS 25/7 Wilo Star-RS 25/7 Wilo Star-RS 25/8-H12 Wilo TOP-S 30/7 EM PN6/10 Pompa obiegowa dla HC* ze stałą liczbą obrotów Wilo Star-RS25/6 Wilo Star-RS 25/4 Wilo Star-RS 25/6 Wilo Star-RS 25/6 Wilo Star-RS 25/7 EM PN10 Pompa obiegowa dla HC* z regulowaną liczbą obrotów Wilo Stratos PICO 25/1-6-(ROW) Wilo Stratos PICO 25/1-6-(ROW) Wilo Stratos PICO 25/1-6-(ROW) Wilo Stratos 25/1-6 PN6/10 *OP1 opcja 1 OP2 opcja 2 OK cykl grzewczy (HC)

28 POMPA CIEPŁA PODGRZEWACZE WODY

29 29 Firma Gorenje stworzyła produkt, który oszczędza pieniądze i przyczynia się do czystszego środowiska. Pompa ciepła jest ze wszech miar najbardziej wydajnym energetycznie i ekonomicznie sposobem ogrzewania wody. Pompa jest zamontowana na zbiorniku i czerpie z otoczenia, korzystając z dodatkowego źródła energii do podgrzania wody do 55 C. Pompa jest wyposażona w system dezynfekcji termicznej w celu uniknięcia namnażania legionelli, przez dodatkowe ogrzewanie systemu w odstępach czasu, do 65 C. Jednocześnie pompa może być używana do chłodzenia mniejszych pomieszczeń, jak piwnice i magazyny. W porównaniu do ogrzewania olejem opałowym lub ogrzewania gazowego, inwestycja zwróci się w ciągu kilku lat.

30 30 POMPA CIEPŁA PODGRZEWACZE WODY Pompa ciepła wersja boczna Pojemności: 200, 300, l Stojąca wersja podłogowa Wersja kompaktowa (pompa ciepła i zbiornik wody w jednym urządzeniu) Jeden lub dwa dodatkowe rurowe wymienniki ciepła do łączenia z innymi źródłami energii (system centralnego ogrzewania, energia słoneczna ) Zbiornik wykonany z wysokiej jakości blachy stalowej, pokryty emalią w temperaturze 850 C Anoda Mg dla dodatkowej antykorozyjnej ochrony zbiornika Cyfrowy regulator pompy ciepła z następującymi funkcjami Regulacja temperatury wody w zbiorniku, Wskazanie temperatury wody w zbiorniku, Program kontroli legionelli - Doskonała izolacja cieplna niższe straty ciepła - Kolor powłoki do wyboru Pompa ciepła wersja górna MODEL tc tc tc tc tc /Z-S 1/Z-S 2/Z-S 2/S 2/S A mm B mm C mm D mm E mm F mm G* mm H* mm HV cal G 1 G 1 G 1 G 1 G 1 IM cal G 1 G 1 G 1 G 1 G 1 CV cal G 3/4 G 3/4 G 3/4 G 3/4 G 1 VM cal G 1 G 1 G 1 G 1 G 1 TV cal G 1 G 1 G 1 G 1 G 1 H1 mm H2 mm h1 mm h2 mm HV wlot zimnej wody IM Wylot medium wymiennika ciepła CV przewód obiegowy VM Wlot medium wymiennika ciepła TV Odpływ gorącej wody H1, H2 Kanał na czujniki h1, h2 Pozycja czujników

31 31 Pompa ciepła w połączeniu z gazowym kotłem centralnego ogrzewania i kolektorem słonecznym Stacja pompy ogrzewania Grzejnik Kocioł gazowy centralnego ogrzewania Pompa ciepła TC 300-2/Z Stacja pompy ogrzewania Zbiornik wyrównawcz parametry techniczne pomp ciepła tc Z/S MODEL Objętość l tc 200-1/Z 200 tc 300-1/Z 285 tc 300-1/S 285 tc 300-2/Z 280 tc 300-2/S 280 tc 400-2/Z 395 tc 500-2/Z 500 WYMIARY POŁĄCZEŃ Wysokość mm szerokość (wersja boczna) mm średnica zbiornika mm Połączenia do sieci zasilającej G 1 G 1 G 1 G 1 G 1 G 1 G 1 Ciężar netto/brutto/z wodą kg 112/120/ /150/472 42/150/472 64/172/444 64/172/ /196/ /196/553 POMPA CIEPŁA Moc grzewcza w Moc znamionowa w Moc chłodnicza w Współczynnik wydajności COP* Czynnik chłodzący R134a R134a R134a R134a R134a R404a R404a Temperatura maks. C program kontroli legionelli C Napięcie/Częstotliwość V/Hz 230/50 230/50 230/50 230/50 230/50 230/50 230/50 Zbiornik magazynowy Stalowy zbiornik emaliowany Ochronna anoda magnezowa Średnia grubość izolacji mm stopień ochrony przed IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 wilgocią WYMIENNIK CIEPŁA DNO wymiar połączenia G 1 G 1 G 1 G 1 G 1 G 1 G 1 Powierzchnia wymiennika m 2 0,85 1,45 1,45 1,45 1,45 1,76 1,95 Objętość l 5,3 9,1 9,1 9,1 9,1 11,1 12,2 Moc grzewcza** kw* 28,7 42,7 42,7 42,7 42,7 49,4 58,1 WYMIENNIK CIEPŁA GÓRA wymiar połączenia G 1 G 1 G 1 G 1 Powierzchnia wymiennika m ,9 0,9 0,93 0,96 Objętość l ,7 5,7 5,8 6 Moc grzewcza** kw* ,9 26,9 27,5 28,2 CIŚNIENIE ROBOCZE zbiornik na wodę bar Wymiennik ciepła bar TEMPERATURA MAKS. zbiornik na wodę C Wymiennik ciepła C DANE TRANSPORTOWE 750x 750x 750x 750x 750x 940x 980x Wymiary opakowania mm 750x x x x x x x1920 * Ogrzanie wody użytkowej do 45 C przy temperaturze otaczającego powietrza 15 C, wilgotności 71% i temperaturze wody wlotowej 15 C. Zgodnie z normą EN ** Ogrzewanie wody użytkowej od 10 C do 45 C przy temperaturze wlotowej czynnika grzewczego 80 C i przepływie czynnika grzewczego 3000 l/h.

32 32 POMPA CIEPŁA PODGRZEWACZE WODY DO POMP CIEPŁA Z KANAŁAMI POWIETRZNYMI Jednoczesna wentylacja i przygotowywanie ciepłej wody użytkowej Nowoczesne budynki charakteryzują się szczelnie zamkniętymi oknami i drzwiami oraz doskonałą izolacją ścian. Ścienna pompa ciepła Gorenje pozwala wietrzyć dom jednocześnie używając gorącego powietrza wylotowego do ogrzewania ciepłej wody. Chłodne powietrze może być wyprowadzane na zewnątrz budynku lub do dowolnej części domu, która wymaga chłodzenia. Wisząca konstrukcja urządzenia pozwala zachować funkcjonalność pomieszczenia, w którym pompa ciepła jest zainstalowana. suszarnia Urządzenie może być skutecznie wykorzystywane do suszenia odzieży: nie tylko ogrzewa, ale też absorbuje i skrapla wilgoć, która może być następnie wykorzystana do prasowania możliwość podłączenia kanałów powietrznych do pompy ciepła, możliwość wyboru punktów wlotu i wylotu powietrza powietrze zaczerpnięte z pomieszczenia można wykorzystać do wentylacji schłodzone powietrze z pompy ciepła można wykorzystać do wydajnego chłodzenia pomieszczeń lub przestrzeni, takich jak pomieszczenia magazynowe lub ogrody zimowe Łazienka Naścienna jednostka zbiera ciepłe, wilgotne powietrze, chłodzi je i wypompowuje poza łazienkę.

33 33 Pojemności: 200, 300 l Stojąca wersja podłogowa Wersja kompaktowa (pompa ciepła i zbiornik w jednym urządzeniu) Jeden lub dwa dodatkowe rurowe wymienniki ciepła do łączenia z innymi źródłami energii (system centralnego ogrzewania, energia słoneczna ) Zbiornik wykonany z wysokiej jakości blachy stalowej, pokryty emalią w temperaturze 850 C Anoda Mg dla dodatkowej antykorozyjnej ochrony zbiornika Cyfrowy regulator pompy ciepła z następującymi funkcjami Regulacja temperatury wody w zbiorniku, Wskazanie temperatury wody w zbiorniku, Program kontroli legionelli Doskonała izolacja cieplna niższe straty ciepła parametry techniczne pomp ciepła tc ZC MODEL Objętość l tc 200-1/ZC 200 tc 300-1/ZC 285 tc 300-2/ZC 280 WYMIARY POŁĄCZEŃ Wysokość mm średnica mm Połączenia do sieci zasilającej G 1 G 1 G 1 Ciężar netto/brutto/z wodą kg 112/120/ /150/ /172/444 CHARAKTERYSTYKA POMPY CIEPŁA Moc grzewcza w Znamionowa moc elektryczna w Moc chłodnicza w Współczynnik wydajności COP* 3,3 3,3 3,3 Czynnik chłodzący R134a R134a R134a Temperatura maks. pompa ciepła C program kontroli legionelli C Napięcie/częstotliwość V/Hz 230/50 230/50 230/50 ZBIORNIK MAGAZYNOWY Stalowy zbiornik emaliowany Ochronna anoda magnezowa Średnia grubość izolacji mm stopień ochrony przed wilgocią IP 21 IP 21 IP 21 WYMIENNIK CIEPŁA DNO wymiar połączenia G 3/4 G 3/4 G 3/4 Powierzchnia wymiennika m 2 0,85 1,45 1,45 Objętość l 5,3 9,1 9,1 Moc grzewcza** kw* 28,7 42,7 42,7 WYMIENNIK CIEPŁA GÓRA wymiar połączenia - - G 3/4 Powierzchnia wymiennika m ,90 Objętość l - - 9,1 Moc grzewcza** kw* ,7 CIŚNIENIE ROBOCZE zbiornik na wodę bar Wymiennik ciepła bar TEMPERATURA MAKS. zbiornik na wodę C Wymiennik ciepła C DANE TRANSPORTOWE 750x 750x 750x Wymiary opakowania mm 750x x x2100 * Ogrzanie wody użytkowej do 45 C przy temperaturze otaczającego powietrza 15 C, wilgotności 71% i temperaturze wody wlotowej 15 C. According to standard EN ** Heating of sanitary water from 10 C to 45 C with temperature of inlet heating medium 80 C and heating medium flow 3000 l/h. HV wlot zimnej wody IM Wylot medium wymiennika ciepła CV przewód obiegowy VM Wlot medium wymiennika ciepła TV Odpływ gorącej wody H1, H2 Kanał na czujniki h1, h2 Pozycja czujników MODEL TC 200- TC 300- TC 300-1/ZC 1/ZC 2/ZC A mm B mm C mm D mm E mm F mm H* mm I mm Ø 150 Ø 150 Ø 150 J mm HV cal G 1 G 1 G 1 IM cal G 1 G 1 G 1 CV cal G 3/4 G 3/4 G 3/4 VM cal G 1 G 1 G 1 TV cal G 1 G 1 G 1

34 34 POMPA CIEPŁA PODGRZEWACZE WODY MONTOWANE NA ŚCIANIE Dążąc do maksymalnego oszczędzania energii firma Gorenje stworzyła pompę ciepła powietrze-woda o średniej objętości zbiornika, która jest efektem wieloletniego doświadczenia w projektowaniu i produkcji pomp ciepła i elektrycznych podgrzewaczy wody. Wysoce energooszczędna pompa ciepła powietrze-woda o pojemności 80/100/120 litrów została zaprojektowana jako idealny zamiennik elektrycznego podgrzewacza wody. Konwencjonalna średnia pojemność zbiornika została wzmocniona generatorem pompy ciepła, który zapewnia wysoką wydajność energetyczną. Konstrukcja pompy ciepła powietrze-woda z kanałami powietrznymi umożliwia wybór wlotowych i wylotowych punktów powietrza, co umożliwia wykorzystanie ich w różnych częściach domu (kuchnia, łazienka, ogrody zimowe ).

35 35 parametry techniczne pomp ciepła TC E MODEL tc 80 e tc 100 e tc 120 e Objętość l WYMIARY POŁĄCZEŃ A mm B mm C mm d mm Połączenia do sieci zasilającej G 1/2 G 1/2 G 1/2 Połączenie kanałów powietrznych Ø 125/6 Ø 125/6 Ø 125/6 Przepływ powietrza m 3 /h Ciężar netto/brutto/z wodą kg 70/74/150 75/79/175 80/84/200 CHARAKTERYSTYKA POMPY CIEPŁA Moc grzewcza w Znamionowy pobór mocy elektrycznej w Współczynnik wydajności COP* 3 3 2,8 Czynnik chłodzący R134a R134a R134a Temperatura maks. pompa ciepła C POŁĄCZENIE ELEKTRYCZNE Napięcie/Częstotliwość V/Hz 230/50 230/50 230/50 stopień ochrony IP 24 IP 24 IP 24 Liczba elementów grzewczych x moc w 2 x x x 1000 Prąd nominalny tylko ogrzewanie elektryczne A 8,7 8,7 8,7 ZBIORNIK MAGAZYNOWY Stalowy zbiornik emaliowany Ochronna anoda magnezowa 9,1 9,1 9,1 Średnia grubość izolacji mm Ciśnienie robocze MPa 0,6 (6) 0,6 (6) 0,6 (6) (bar) Maks. temperatura wody ogrzewanie elektryczne C DANE TRANSPORTOWE 575x 575x 575x Wymiary opakowania mm 600x x x1555 * Ogrzanie wody użytkowej do 45 C przy temperaturze otaczającego powietrza 15 C, wilgotności 71% i temperaturze wody wlotowej 15 C. Zgodnie z normą EN Objętości: 80, 100, 120 Montaż pionowy na ścianie Połączenie pompy ciepła, ogrzewania elektrycznego oraz przez TCK także ogrzewania z innego źródła przez rurowy wymiennik ciepła (RN/prawostronny lub LN/lewostronny wlot wymiennika ciepła) Pośredni element grzewczy powietrza Termometr bimetaliczny. Wskaźnik napędu elektrycznego elementu grzewczego Zbiornik wykonany z wysokiej jakości blachy stalowej, pokryty emalią w temperaturze 850 C Anoda magnezowa dla dodatkowej antykorozyjnej ochrony zbiornika Wysokiej jakości izolacja cieplna niższe straty ciepła Sterowanie opcjonalnym ustawieniem temperatury wody do 75 C Opcja wyboru ekonomicznego ustawienia temperatury wody lub ustawienie zapobiegania zamrażaniu Duża średnica kołnierza grzejnego (100 mm) pozwala na proste czyszczenie i konserwację Prosta instalacja i obsługa

36 Gorenje Polska Sp. z o.o. SYSTEMY GRZEWCZE Ul. Poznańska 159, Ożarów Mazowiecki / <gorenje@gorenje.pl> / <mieczyslaw.soinski@gorenj.pl
