Projektowana charakterystyka energetyczna budynku

Transkrypt

1 Projektowana charakterystyka energetyczna budynku Projekt: Właściciel budynku: Autor opracowania: PAWILON CHIRURGII i INTERNY ul. Bytomska Mysłowice GMINA MYSŁOWICE mgr inż. Maciej Mierzejewski 20540/Pol.Śl., 10226/MIiR Data opracowania:

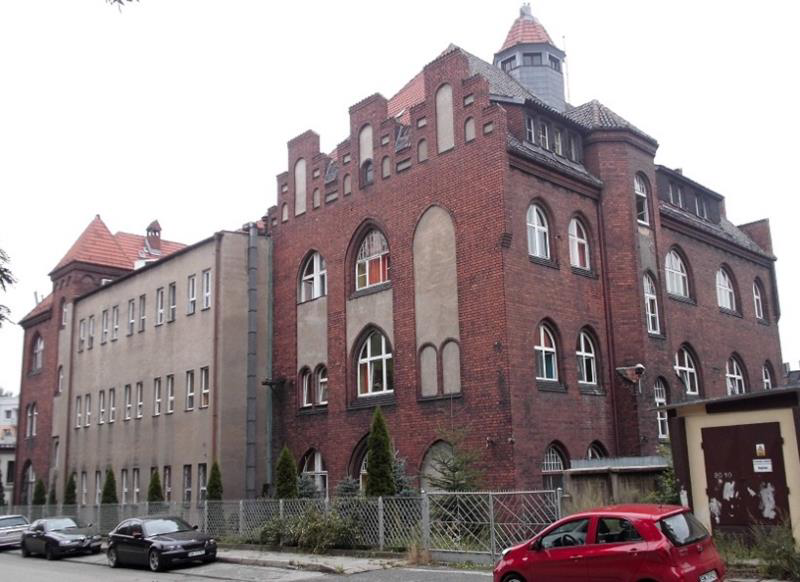

2 1. Geometria 1.1. Podział powierzchni Liczba lokali mieszkalnych 0 Powierzchnia użytkowa mieszkalna 0,00 m² Liczba lokali niemieszkalnych (ogrzewanych) 4 Powierzchnia użytkowa niemieszkalna (ogrzewana) 3789,10 m² Liczba użytkowników ogrzewanej części budynku 149, Przestrzeń ogrzewana wentylowana Użytkowa Usługowa Ruchu Razem Powierzchnia [m²] 3789,10 33,80 0, ,90 Kubatura [m³] 14398,31 104,78 0, , Zwartość Powierzchnia przegród zewnętrznych (A) 6689,67 m² Kubatura ogrzewana (Ve) 21820,51 m³ Wskaźnik zwartości (A/Ve) 0,31 1/m 2. Osłona budynku Budynek wykonany w technologii murowanej z cegły ceramicznej pełnej i cegły klinkierowej w układzie holenderskim, z użyciem cegły profilowanej (podłucza arkad, gzyms wieńczący, detal architektoniczny itp.). Elewacje ceglane dekorowane częściowo tynkowanymi płaszczyznami. Ściany przyziemia gr. 80 cm, ściany kolejnych kondygnacji gr. 60 cm otynkowane od wewnątrz tynkiem cementowo -wapiennym. Podłogan na gruncie betonowa gr 15 cm, pokryta lastriko lu płytkami ceramicznymi, brak izolacji cieplnej podłogi na gruncie. Stropy międzykondygnacyjne stalowo ceramiczne oraz Kleina. Stolarka okienna w części budynku drewniana skrzynkowa w złym stanie technicznym, oraz kilka okien stalowych z pojedyńczym szkleniem również w bardzo złym stanie technicznym. część otworów okiennych posiada stolarkę nową PCV czterokomorową lub pięciokomorową z szybą zespoloną o wsp. przenikania ciepła szyby 1.1 W/m2k. Strop ostatniej kondygnacji typu Akerman bez izolacji cieplnej. Poddasze nieizolowane z pomieszczeniami technicznymi z urządzeniami wentylacyji nawiewno-wywyiewnej z odzyskiem ciepła i klimatyzacji. Dach budynku Głownego chirurgii pokryty dachówką ceramiczną ogólnie dobrym stanie technicznym, nieliczne części dachu wymagają poprawy i wymiany dachówek Przegrody nieprzezroczyste Rodzaj przegrody U [W/m²K] A [m²] Htr przegrody Htr mostków liniowych Htr łączne podłoga na gruncie 0,198* 1110,31 219,41 0,00 219,41 0,97* ciepła z góry do dołu frsi** 0,382 38,32 13,17 0,00 13,17 0,96* 0,558 83,00 41,68 0,00 41,68 0,94* 0,929 11,59 9,69 0,00 9,69 0,91* 1, ,29 771,94 0,00 771,94 0,83* 1, , ,13 0, ,13 0,82* 1, ,87 260,81 0,00 260,81 0,76* ściana wewnętrzna 0,299 65,66 17,67 0,00 17,67 0,96* ściana wewnętrzna 0,967 9,44 8,22 0,00 8,22 0,87* ściana wewnętrzna 1,138 20,40 20,89 0,00 20,89 0,85* ściana wewnętrzna 2,045 51,30 94,42 0,00 94,42 0,73* ściana zewnętrzna 0,496 47,71 23,66 0,00 23,66 0,94* ściana zewnętrzna 0, ,66 180,75 13,83 194,58 0,89* CERTO /7

3 ściana zewnętrzna 1, , ,51-13, ,68 0,86* ściana zewnętrzna 1, ,72 989,17-9,74 979,43 0,85* ściana zewnętrzna 1,175 23,70 27,85-0,71 27,14 0,85* ściana zewnętrzna 1, ,41 430,64-1,38 429,26 0,81* ściana zewnętrzna 1,491 0,81 1,21 0,00 1,21 0,81* RAZEM 1,080* 5953, ,82-11, ,99 0,87* * Wartość średnioważona po powierzchni ** Ryzyko zagrzybienia nie występuje dla frsi > 0, Przegrody przezroczyste L.p. U [W/m²K] gc A [m²] Htr otworu Htr mostków liniowych Htr łączne 1 1,650 0,37 1,70 2,80 0,53 3,33 2 1,650 0,67 184,38 304,23 41,02 345,25 3 2,600 0,00 6,80 16,59 0,72 17,31 4 3,000 0,67 2,99 8,97 0,71 9,68 5 3,100 0,75 471, ,60 115, ,31 6 6,100 0,85 12,26 74,79 1,75 76,54 RAZEM 2,751* 0,72* 679, ,97 160, ,42 * Wartość średnioważona po powierzchni 3. Wentylacja W obiekcie znajdują się pomieszczenia posiadające wentylację naturalna grawitacyjną jak i wentylację mechaniczną nawiewno-wywiewną z odzyskiem ciepła wraz z funkcją klimatyzacji i nawilżenia powietrza. Blok operacyjny chirurgii urazowej na II piętrze wyposażony jest z system klimatyzacji mechanicznej grzewczo chłodzącej z nawilżaczem powietrza i agregatem wody lodowej firmy CLIMAVENTA (NEC/B 0302) w systemie buforowym oraz wentylacją mechaniczną nawiewno - wywiewną z glikolowym odzyskiem ciepła działającą w sposób ciągły. W skład systemu wentylacji wchodzą dwie centrale nawiewno - wywiewne z glikolowym odzyskiem ciepła Vs-40 (N-4000/W=3250 i N-3200/W=2650), z nagrzewnicą wodną - I stopień, chłodnicą wodną i nagrzewnicą elektryczną - II stopień. Układ klimatyzacji pracuje na podciśnieniu. W sanitariatach znajdują się dwubiegowe wentylatory kanałowe typu TD. Blok operacyjny chirurgii okulistycznej na III piętrze wyposażony jest w system wentylacji mechaniczno nawiewno-wywiewnej z krzyżowym wymiennikiem ciepła oraz nawilżaczem powietrza. Pomieszczenia znajdujące się poza ukladem wentylacji mechaniczno nawiewno-wywiewnej posiadają wentylację naturalną grawitacyjną. Napływ świerzego powietrza do budynku następuje poprzez nieszczelności w stolarce okiennej i drzwiowej oraz poprzez uchył stolarki okiennej i drzwiowej. Krotność wymiany powietrza w budynku, n50: 4,0 1/h 3.1. Wymiana powietrza w lokalach Lokal Typ(y) wentylacji Wymagana wymiana powietrza [m³/h] PAWILON CHIRURGII naturalna, mechaniczna nawiewno-wywiewna Hve 20247, ,52 SKANIX naturalna 525,16 198,40 PAWILON INTERNY naturalna 6311, ,29 LABORATORIA naturalna 1100,36 415,69 RAZEM naturalna, mechaniczna nawiewno-wywiewna 28183, ,90 4. Sezon ogrzewczy 4.1. Liczba dni grzewczych w poszczególnych miesiącach Lokal \ Miesiąc I II III IV V VI VII VIII IX X XI XII PAWILON CHIRURGII 31,0 28,0 31,0 30,0 31,0 0,0 0,0 0,0 30,0 31,0 30,0 31,0 SKANIX 31,0 28,0 31,0 30,0 31,0 0,0 0,0 0,0 30,0 31,0 30,0 31,0 CERTO /7

4 PAWILON INTERNY 31,0 28,0 31,0 30,0 31,0 0,0 0,0 0,0 29,7 31,0 30,0 31,0 LABORATORIA 31,0 28,0 31,0 30,0 31,0 0,0 0,0 0,0 30,0 31,0 30,0 31,0 5. Sezon chłodniczy 5.1. Liczba dni chłodniczych w poszczególnych miesiącach Lokal \ Miesiąc I II III IV V VI VII VIII IX X XI XII PAWILON CHIRURGII 0,0 0,0 0,0 0,0 0,0 19,2 31,0 23,1 0,0 0,0 0,0 0,0 SKANIX 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 PAWILON INTERNY 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 LABORATORIA 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 6. Zapotrzebowanie na ciepło na ogrzewanie i wentylację Zapotrzebowanie na ciepło na ogrzewanie i wentylację, QH,nd (bez uwzględnienia przerw w ogrzewaniu) Obliczeniowy współczynnik wyrażający wpływ przerw w ogrzewaniu na QH,nd (wg PN-EN ISO 13790:2009), wt*wd Zapotrzebowanie na ciepło na ogrzewanie i wentylację, QH,nd Stała czasowa budynku, τ Wewnętrzna pojemność cieplna, Cm Zyski ciepła od słońca Zyski ciepła wewnętrzne Zyski ciepła razem Straty ciepła przez przenikanie Straty ciepła na wentylację Straty ciepła razem ,64 kwh/rok 1, ,64 kwh/rok 55,93 h J/K ,10 kwh/rok ,95 kwh/rok ,04 kwh/rok ,33 kwh/rok ,72 kwh/rok ,04 kwh/rok 6.1. Instalacja c.o. Instalacja c.o. budynku zasilana jest energią cieplną w postaci wody grzewczej z miejskiej sieci ciepłowniczej. Wymiennikownia będąca własnością Zakladu Energetyki Cieplnej z siedzibą w Katowicach (ZEC) została wybudowana w 1998 r. znajduje się w budynku Poradni na poziomie piwnic, jest wyposażona w układ regulacji ilościowo-jakościowej tylko po stronie wysokich parametrów. Wymiana ciepła następuje poprzez wymiennik typu LPM o mocy 1539 KW na c.o. i dwóch wymienników typu LPM o mocy 435 KW każdy do podgrzewu c.w.u. Stan techniczny wymiennikowni uznaje się za dobry, natomiast stan mniejszej części rurociągów rozprowadzających ciepło na teren budynku oraz stan ich izolacji wymaga modernizacji. Niektóre rurociągi fragmentarycznie nie posiadają izolacji lub posiadają ja w formie szczątkowej, a widoczne fragmenty rurociągów maja widoczne oznaki korozji. Z wymiennikowni wyprowadzone jest przyłącze c.o. do budynku dyrekcji Szpitala 2 x fi 50 kanałem biegnącym pod drogą wewnętrzną z odgałęzieniem do szpitalnego pawilonu 2 x fi 40. (brak informacji na temat stanu technicznego rurociągów rozprowadzających i ich izolacji termicznej). Rurociągi posiadają elektroniczną regulację przepływu i temperatury. Instalacja c.o. i c.w.u. była remontowana w roku W części pomieszczeń odremontowanych znajdują się grzejniki stalowe płytowe konwekcyjne wraz zregulacją termoststyczną miejscową na grzejnikach. Z kolei w części pomieszczeń znajdują się istniejące grzejniki żeliwne, które wymagają natychmiastowej wymiany ze względu na długoletnią eksploatację i ograniczoną moc grzewczą spowodowaną osadami kamienia, brak głowic termostatycznych na grzejnikach, z powodu braku układów regulacji po stronie niskich parametrów w budynku występują znaczne różnice temperatur co powoduje przegrzewanie lub niedogrzanie pomieszczeń. Zapotrzebowanie energii końcowej na ogrzewanie i wentylację, QK,H Zapotrzebowanie energii pierwotnej na ogrzewanie i wentylację, QP,H ,14 kwh/rok ,77 kwh/rok Całkowita średnia sprawność źródeł ciepła na ogrzewanie, ηh,tot 0,73 Średni współczynnik nakładu nieodnawialnej energii pierwotnej na ogrzewanie, w 1, Projektowe obciążenie cieplne (wg PN-EN 12831:2006) Lokal Projektowe obciążenie cieplne [kw] CERTO /7

5 PAWILON CHIRURGII 411,50 SKANIX 9,23 PAWILON INTERNY 196,27 LABORATORIA 40,23 RAZEM 659,17 7. Zapotrzebowanie na chłód Zapotrzebowanie na chłód, QC,nd Zyski ciepła od słońca Zyski ciepła wewnętrzne Zyski ciepła razem Straty ciepła przez przenikanie Straty ciepła na wentylację Straty ciepła razem 5007,35 kwh/rok 10187,64 kwh/rok 14689,19 kwh/rok 24876,83 kwh/rok 7753,51 kwh/rok 18062,86 kwh/rok 25816,37 kwh/rok 7.1. Instalacja chłodzenia Blok operacyjny chirurgii urazowej na II piętrze oraz blok chirurgii okulistyki na III piętrze wyposażone są z system klimatyzacji mechanicznej grzewczo chłodzącej z nawilżaczem powietrza i agregatem wody lodowej firmy CLIMAVENTA (NEC/B 0302) w systemie buforowym oraz wentylacją mechaniczną nawiewno - wywiewną działającą w sposób ciągły z glikolowym odzyskiem ciepła w części budynku Cirurgii. W skład systemu wentylacji wchodzą dwie centrale nawiewno - wywiewne z glikolowym odzyskiem ciepła Vs-40 (N-4000/W=3250 i N-3200/W=2650), z nagrzewnicą wodną - I stopień, chłodnicą wodną i nagrzewnicą elektryczną - II stopień. Układ klimatyzacji pracuje na podciśnieniu. Zapotrzebowanie energii końcowej na chłodzenie, QK,C Zapotrzebowanie energii pierwotnej na chłodzenie, QP,C 1656,04 kwh/rok 4968,12 kwh/rok Całkowita średnia sprawność źródeł chłodu, ηc,tot 3,02 Średni współczynnik nakładu nieodnawialnej energii pierwotnej na chłodzenie w 3,00 8. Zapotrzebowanie na ciepło na ciepłą wodę użytkową Zapotrzebowanie na ciepło na ciepłą wodę użytkową, QW,nd ,43 kwh/rok 8.1. Instalacja c.w.u. Ciepła woda przygotowywana jest centralnie z miejskiej sieci ciepłowniczej poprzez wymiennikownię będącą własnością ZEC, wybudowaną w 1998 r., znajdującą się w budynku Poradni na poziomie piwnic. Wyposażona w układ regulacji ilościowo-jakościowej po stronie wysokich i niskich parametrów. Przygotowanie c.w.u. następuje poprzez dwa wymienniki ciepła typu LPM do dwóch zasobników typ. B1 zamontowanych w wymiennikowni o pojemności 2m3 każdy. Zasobniki do ciepłej wody wymagają wymiany ze względów na duże wyeksploatowanie jak i niskie parametry izolacyjne. Instalacjia ciepłej wody posiada obieg wymuszony za pomocą pomp Grundfos. Jest w dobrym stanie technicznym, brak izolacji cieplnej na przewodach c.w.u. Ciśnienie oraz parametry instalacji c.w.u. regulowane są poprzez sterowane elektronicznie zbiorniki ciśnieniowe Reflax. Instalacja c.w.u w budynku jest w średnim stanie technicznym. Zapotrzebowanie energii końcowej do podgrzania ciepłej wody, QK,W Zapotrzebowanie energii pierwotnej do podgrzania ciepłej wody, QP,W ,43 kwh/rok ,52 kwh/rok Całkowita średnia sprawność źródeł ciepła na c.w.u. ηw,tot 0,21 Średni współczynnik nakładu nieodnawialnej energii pierwotnej na c.w.u., w 1, Średnie zapotrzebowanie na moc do przygotowania c.w.u. (wg PN-EN 12831:2006) Lokal Średnie zapotrzebowanie na moc do przygotowania c.w.u. [kw] CERTO /7

6 PAWILON CHIRURGII 103,35 SKANIX 0,44 PAWILON INTERNY 90,78 LABORATORIA 0,44 RAZEM 195,01 9. Urządzenia Wspomagany system Moc [W] Zapotrzebowanie na energię końcową Zapotrzebowanie na energię pierwotną 14547, , ,75 chłodzenie 1286, , ,06 RAZEM 15834, , , W odnowionych pomieszczeniach budynku bloku chirurgii urazowej, okulistyki oraz firmy Skanix zastosowano oprawy rastrowe 4x18 W, 2x18W, oprawy jarzeniowe 2x36 W, plafony 26 W oraz śwetlówki kompaktowe 11 W, w pozostałej części budynku znajduje się istniejąca instalacja oświetlenia w postaci wyeksploatowanych świetlówek liniowych. Lokal Moc opraw [W/m²] Czas użytkowania [h/rok] Zapotrzebowanie na energię końcową Zapotrzebowanie na energię pierwotną PAWILON CHIRURGII 13, , , ,12 SKANIX 15, , , ,25 PAWILON INTERNY 15, , , ,00 LABORATORIA 15, , , ,50 RAZEM , , Podział zapotrzebowania na energię Roczne jednostkowe zapotrzebowanie na energię użytkową Wartość [kwh/(m²rok)] 349,82 1,31 50, ,44 Udział [%] 87,14 0,33 12, , Roczne jednostkowe zapotrzebowanie na energię końcową Wartość [kwh/(m²rok)] 480,10 0,43 238,21 29,15 68,00 815,88 Udział [%] 58,84 0,05 29,20 3,57 8,33 100, Roczne jednostkowe zapotrzebowanie na energię pierwotną Wartość [kwh/(m²rok)] 576,12 1,30 285,85 87,44 203, ,69 Udział [%] 49,89 0,11 24,76 7,57 17,67 100,00 ryczne roczne jednostkowe zapotrzebowanie na nieodnawialną energię pierwotną: 1154,69 kwh/ (m²rok) Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m²rok)] CERTO /7

7 Nośnik energii system ciepłowniczy lokalny - ciepłownia gazowo-węglowa (w = 1,2) system ciepłowniczy lokalny - ciepłownia węglowo-gazowa (w = 1,2) energia elektryczna - produkcja mieszana (w = 3,0) 0,00 0,00 238,21 0,00 0,00 238,21 480,10 0,00 0,00 0,00 0,00 480,10 0,00 0,43 0,00 29,15 68,00 97, Sprawdzenie wymagań prawnych Wskaźnik EP dla budynku projektowanego Wskaźnik EP dla budynku wg WT ,69 kwh/m²rok 492,56 kwh/m²rok CERTO /7
