Jarosław Kuchta Administrowanie Systemami Komputerowymi DNS, WINS, DHCP

Transkrypt

1 Jarosław Kuchta DNS, WINS, DHCP

2 DNS

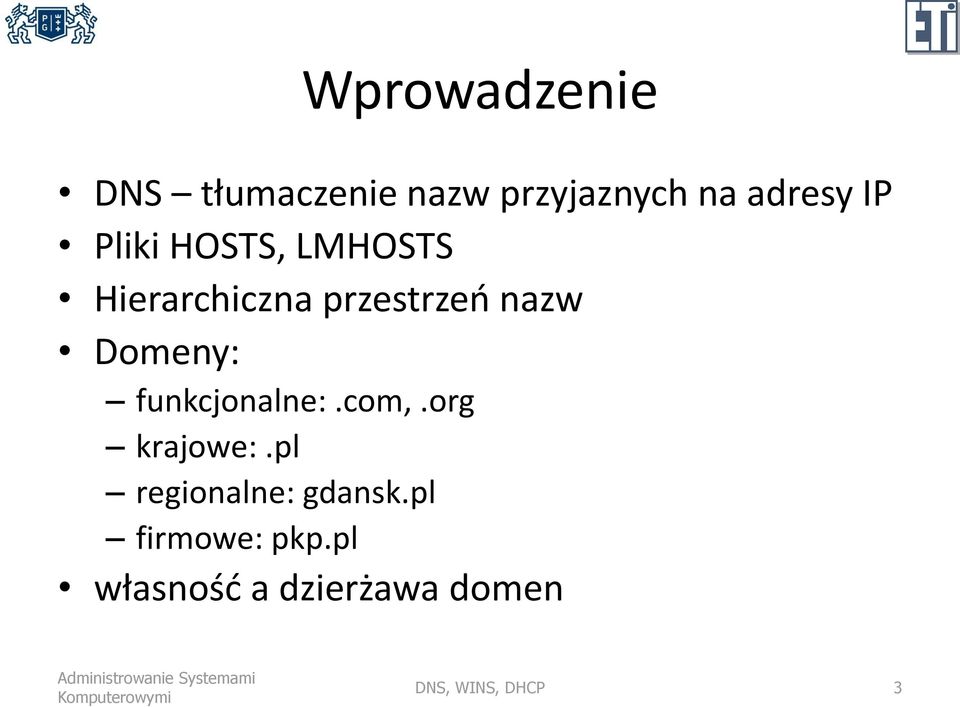

3 Wprowadzenie DNS tłumaczenie nazw przyjaznych na adresy IP Pliki HOSTS, LMHOSTS Hierarchiczna przestrzeń nazw Domeny: funkcjonalne:.com,.org krajowe:.pl regionalne: gdansk.pl firmowe: pkp.pl własność a dzierżawa domen DNS, WINS, DHCP 3

4 Domeny funkcjonalne (USA).edu (education) - domena instytucji oświatowych i naukowych.gov (government) - domena agend rządowych.org (organization) - domena organizacji, gł. non-profit.net (net) - domena firm i osób związanych z Internetem.com (commercial) - domena firm komercyjnych.biz (business) - alternatywna domena dla firm i przedsięwzięć komercyjnych.mil (military) - domena agend wojskowych.int (international) - domena organizacji międzynarodowych.name (name) - domena dla osób prywatnych.info (information) - domena dla stron informacyjnych DNS, WINS, DHCP 4

5 Domeny krajowe (europejskie).ad Andora.al Albania.at Austria.ba Bośnia i Hercegowina.be Belgia.bg Bułgaria.by Białoruś.ch Szwajcaria.cy Cypr.cz Czechy.de Niemcy.dk Dania.ee Estonia.es Hiszpania.eu Unia Europejska.fi Finlandia.fr Francja.gb Wielka Brytania.gr Grecja.hr Chorwacja.hu Węgry.ie Irlandia.is Islandia.it Włochy.li Liechtenstein.lt Litwa.lu Luksemburg.lv Łotwa.mc Monako.md Mołdawia.me Czarnogóra.mk Macedonia.mt Malta.nl Holandia.no Norwegia.pl Polska.pt Portugalia.ro Rumunia.rs Serbia.ru Rosja.se Szwecja.si Słowenia.sk Słowacja.sm San Marino.su Były ZSRR.tr Turcja.ua Ukraina.uk Wielka Brytania.va Watykan DNS, WINS, DHCP 5

6 Instytucje nadzorujące domeny (światowe) CANN-IANA domeny najwyższego poziomu (np.:.pl,.. com) VeriSign.net,.org,.com Rząd USA.mil,.gov NeuLevel.biz IEEE.aero Afilias Limited.info Global Name Registry.name EurID.eu DNS, WINS, DHCP 6

7 Instytucje nadzorujące domeny (w Polsce) NASK.pl,.com.pl,.biz.pl,.org.pl,.net.pl.waw.pl. IPPT PAN rejestracja domeny.gov.pl; ICM.art.pl,.mbone.pl; Stowarzyszenie Klon/Jawor.ngo.pl; TASK.med.pl,.gda.pl,.gdansk.pl,.gdańsk.pl,.sopot.pl,.gdynia.pl; SGH.irc.pl; Politechnika Wrocławska.usenet.pl. DNS, WINS, DHCP 7

8 Rodzaje zapytań rekurencyjne zmusza serwer do znalezienia adresu lub zwrócenia wiadomości o błędzie; jeśli serwer nie zna adresu, to pyta następny serwer iteracyjne wymaga od serwera jedynie podania najlepszej dostępnej mu w danej chwili odpowiedzi; serwer nie musi łączyć się z innymi serwerami; jeśli nie zna adresu, to podaje adresy serwerów, które mogą znać odpowiedzi DNS, WINS, DHCP 8

9 Rodzaje odpowiedzi autorytatywne dotyczą domeny w strefie, nad którą dany serwer ma zarząd; pochodzą bezpośrednio z bazy danych serwera nieautorytatywne pochodzą spoza zarządzanej przez serwer strefy; są buforowane przez serwer przez czas TTL, później są usuwane DNS, WINS, DHCP 9

10 DNS jerry.myschool.edu.pl Twój komputer Lokalny serwer DNS Główny serwer DNS Serwer domeny "pl" Serwer domeny "edu.pl" Serwer szkoły "myschool.edu.pl" jerry.myschool.edu.pl? jerry.myschool.edu.pl??"pl" jerry.myschool.edu.pl??"edu.pl" jerry.myschool.edu.pl??"myschool.edu.pl" jerry.myschool.edu.pl?! ! DNS, WINS, DHCP 10

11 Typy rekordów DNS A mapuje nazwę domeny DNS na jej 32-bitowy adres IPv4 AAAA mapuje nazwę domeny DNS na jej 128-bitowy adres IPv6 CNAME ustanawia alias nazwy domeny MX mapuje nazwę domeny DNS na nazwę serwera poczty PTR mapuje adres IPv4 lub IPv6 na nazwę kanoniczną hosta; pozwala na implementację odwrotnej translacji adresów DNS NS mapuje nazwę domenową na listę serwerów DNS dla tej domeny SOA (Start of Authority) ustala serwer DNS dostarczający autorytatywne informacje o domenie internetowej SRV zawiera lokalizację usługi, którą udostępnia serwer TXT pozwala dołączyć dowolny tekst do rekordu DNS DNS, WINS, DHCP 11

12 Strefy DNS strefa rozwiązywania do przodu wyszukuje adresy IP dla nazw strefa rozwiązywania wstecznego wyszukuje nazwy dla adresów IP strefa podstawowa (primary zone) w DNS bez AD znajduje się serwer główny i kopie serwera strefa pomocnicza (secondary zone) kopia strefy podstawowej dla równoważenia obciążenia strefa skrótowa (stub zone) nie zawiera informacji o członkach domeny, lecz jedynie przekazuje zapytania DNS, WINS, DHCP 12

13 Transfery stref pełny (AXFR) przyrostowy (IXFR) przy małej różnicy indeksu DNS, WINS, DHCP 13

14 Komunikacja serwer-klient: protokół UDP port 53 serwer-serwer: protokół TCP port 53 DNS, WINS, DHCP 14

15 Inne elementy DNS TTL (Time To Live) czas aktualności rekordów przechowywanych w serwerach udzielających odpowiedzi nieautoryzowanej DDNS (Dynamic DNS) pozwala na zawiadamianie serwera DNS o zmianie adresu IP; wykorzystywane przy DHCP i Active Directory bezpieczna aktualizacja DNSSEC, GSS-TSIG (Active Directory, Kerberos) DNS, WINS, DHCP 15

16 Implementacja DNS w Windows Server obsługa znaków Unicode (std. a-z, A-Z, 0-9, '-') strefy zintegrowane z Active Directory w Windows 2000 bezpieczna aktualizacja razem z replikacją AD DNS w partycji aplikacji poza wykazem globalnym rozwiązanie problemu z "wyspą" gdy serwer DNS wskazuje na samego siebie jako serwer DNS DNS, WINS, DHCP 16

17 Rozwiązywanie problemów z DNS Przystawka administratycjna DNS Dziennik zdarzeń NSLOOKUP IPCONFIG DNS, WINS, DHCP 17

18 Przystawka administracyjna DNS DNS, WINS, DHCP 18

19 Dziennik zdarzeń DNS, WINS, DHCP 19

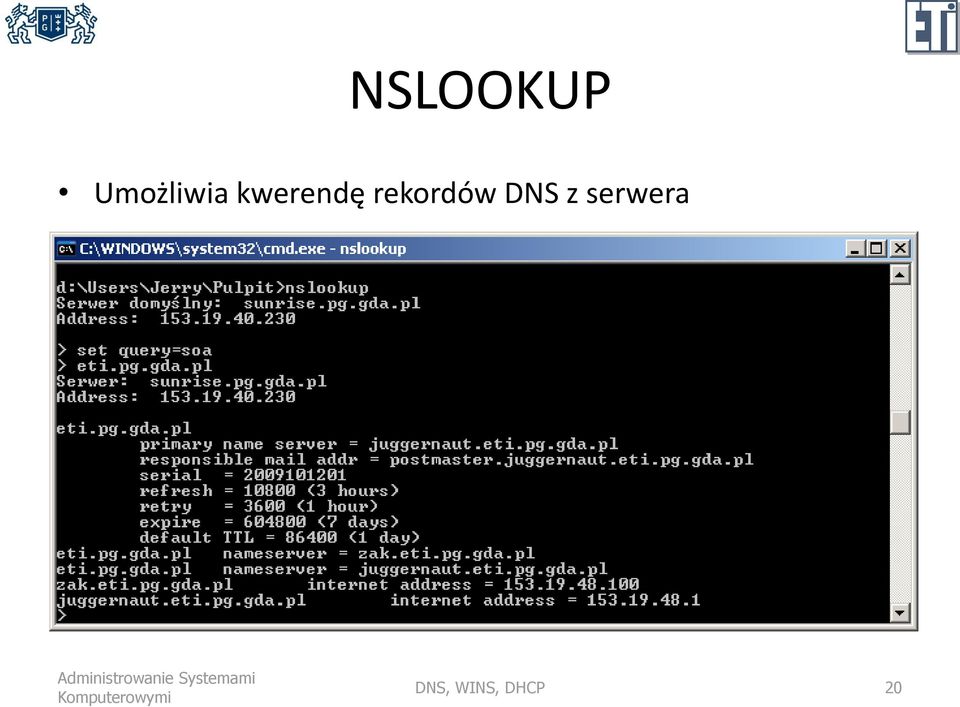

20 NSLOOKUP Umożliwia kwerendę rekordów DNS z serwera DNS, WINS, DHCP 20

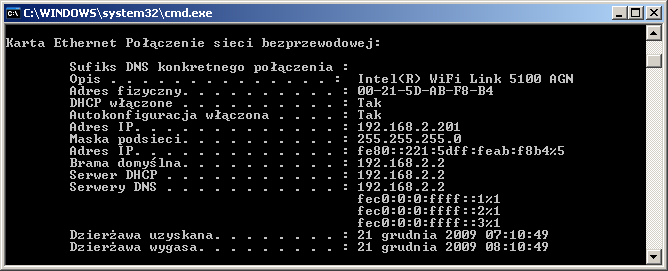

21 IPCONFIG /all Wyświetla parametry połączeń sieciowych DNS, WINS, DHCP 21

22 WINS

23 Wykorzystanie WINS w DNS 1. Klient wysyła zapytanie o adres hosta do serwera DNS 2. Serwer DNS nie potrafi znaleźć adresu, więc wysyła zapytanie do serwera WINS 3. Serwer WINS wyszukuje adres hosta i zwraca do serwera DNS 4. Serwer DNS zwraca adres hosta do klienta 1: 2: 4: 3: Klient Serwer DNS Serwer WINS DNS, WINS, DHCP 23

24 Plik LMHOSTS rhino #kontroler domeny "appname \0x14" #specjalny serwer popular #serwer localsrv #potrzebny do "include" #BEGIN_ALTERNATE #INCLUDE \\localsrv\public\lmhosts #INCLUDE \\rhino\public\lmhosts #END_ALTERNATE DNS, WINS, DHCP 24

25 DHCP

26 Krótka historia DHCP RARP (Reverse Address Resolution Protocol) przydzielał adres IP klientowi w segmencie sieci (tylko adres IP) BOOTP (Bootstrap Protocol) przydzielał adres IP, maskę podsieci, serwery DNS; wykorzystywał "magiczne ciasteczko"; baza danych w statycznym pliku tekstowym DHCP (Dynamic Host Configuration Protocol) jak BOOTP + serwery WINS i inne dane DNS, WINS, DHCP 26

27 DHCP sposób działania 1: Klient rozgłasza żądanie 2: Serwer nasłuchuje na porcie UDP : Serwer wysyła adres do klienta DNS, WINS, DHCP 27

28 APIPA Automatic Private IP Addressing Klient samodzielnie przydziela sobie adres z zakresu /16 DNS, WINS, DHCP 28

29 Przekazywanie DHCP przez agentów Serwer DHCP Router A Podsieć 1 Router B Podsieć 2 Agent Podsieć 3 przekazywania DHCP DNS, WINS, DHCP 29

30 Odporność na awarie DHCP metoda serwerów rezerwowych klastry serwerów DHCP metoda 50/50 metoda 80/20 metoda 100/100 DNS, WINS, DHCP 30

31 Metoda 50/50 Podsieć /24 Dwa serwery DHCP w podsieci Zakres pierwszy: przedział adresów zakresu: wykluczenia: Zakres drugi: przedział adresów zakresu: wykluczenia: DNS, WINS, DHCP 31

32 Metoda 80/20 Podsieć /24 Dwa serwery DHCP: jeden w podsieci, drugi w odległej lokacji Zakres pierwszy: przedział adresów zakresu: wykluczenia: Zakres drugi: przedział adresów zakresu: wykluczenia: DNS, WINS, DHCP 32

33 Metoda 100/100 Podsieć /16 Dwa serwery DHCP w podsieci Zakres pierwszy: przedział adresów zakresu: wykluczenia: , , , Zakres drugi: przedział adresów zakresu: wykluczenia: , , , DNS, WINS, DHCP 33

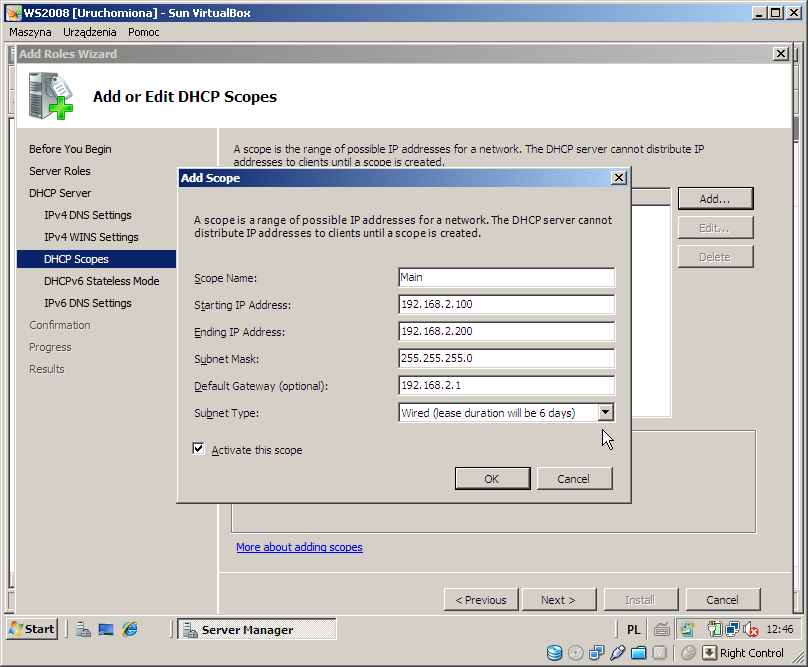

34 Konfiguracja serwera DHCP DNS, WINS, DHCP 34

35 Konserwacja bazy danych DHCP cd %systemroot%\system32\dhcp net stop dhcpserver jetpack dhcp.mdb tmp.mdb net start dhcpserver DNS, WINS, DHCP 35

36 Bezpieczeństwo DHCP Autoryzacja serwera DHCP Serwer DHCP nie powinien działać w kontrolerze domeny zagrożone bezpieczeństwo rekordów SRV DNS, WINS, DHCP 36
