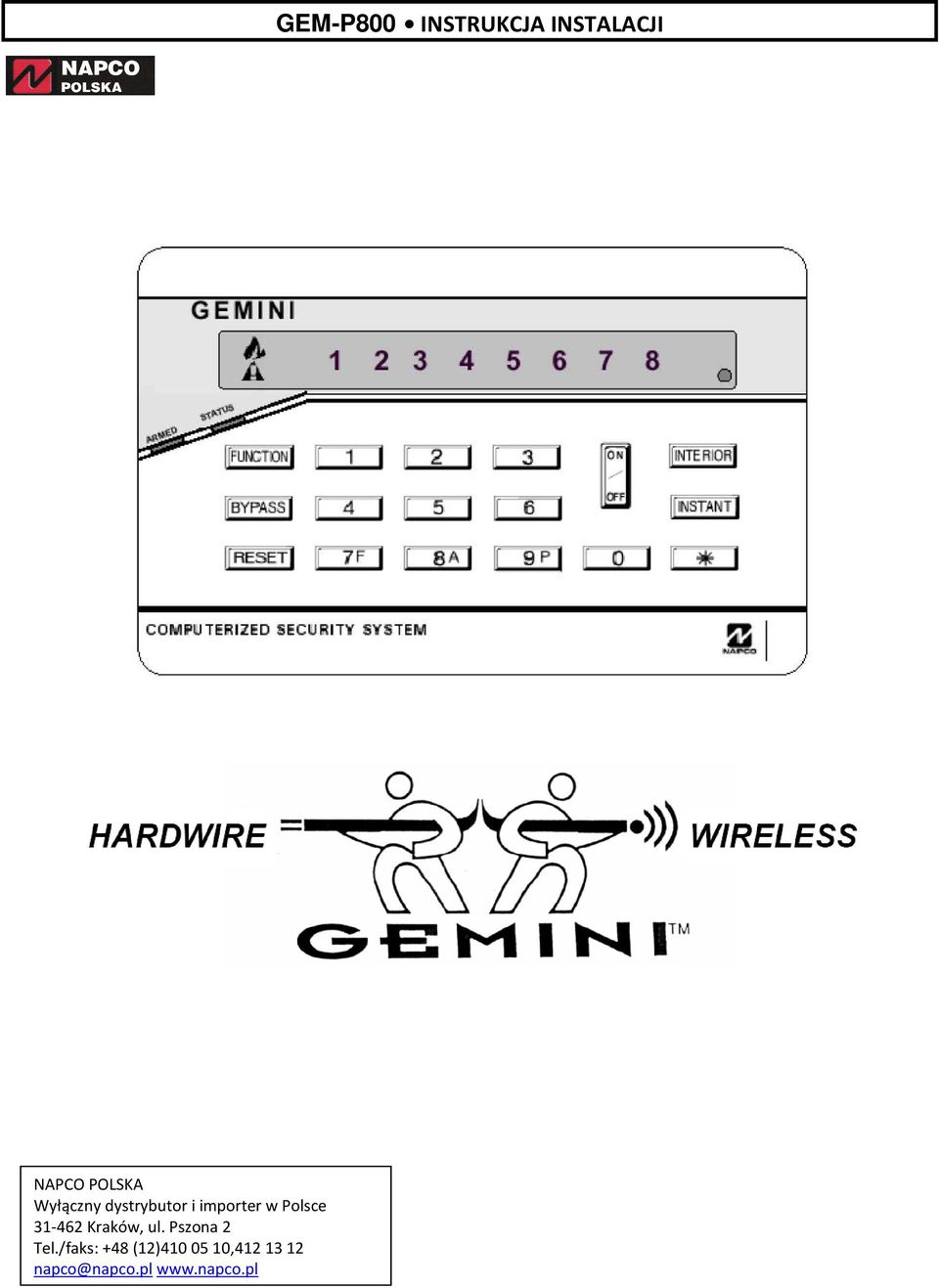

1 NAPCO POLSKA Wyłączny dystrybutor i importer w Polsce Kraków, ul. Pszona 2 Tel./faks: +48 (12) , GEM-P800 INSTRUKCJA INSTALACJI

2 S t r o n a 2 SPIS TREŚCI OPIS CENTRALI... 3 CHARAKTERYSTYKA... 3 PARAMETRY TECHNICZNE... 3 RESET CENTRALI DO USTAWIEŃ FABRYCZNYCH... 4 PROGRAMOWANIE CENTRALI... 4 INSTALACJA... 5 OBSŁUGA SYSTEMU... 6 PROGRAMOWANIE CENTRALI... 8 INFORMACJA O BŁĘDACH / USTERKACH ROZWIĄZYWANIE PROBLEMÓW SCHEMAT PODŁACZENIA CENTRALI GEM-P

3 S t r o n a 3 OPIS CENTRALI Centrala alarmowa GEMINI GEM-P800 jest wyposażona w 6 linii przewodowych, oraz możliwość rozbudowy o 2 linie bezprzewodowe. Istnieje możliwością zastąpienia linii przewodowych na bezprzewodowe (max 8). Centrala ponadto jest wyposażona w jedną linię pożarową 2-przewodową oraz możliwość obsługi 4 bezprzewodowych czujek dymu i 4 bezprzewodowych pilotów wielofunkcyjnych, bez wpływu na ilość linii alarmowych. Urządzenia bezprzewodowe są obsługiwane po podłączeniu do centrali odbiornika GEM- RECV-XP8. Do obsługi systemu jest wykorzystywany manipulator GEM-RP8 (max 4) wyposażony w wyświetlacz typu LED, na którym jest sygnalizowany stan linii alarmowych, usterki oraz stan pracy systemu. Centrala posiada pamięć 50 zdarzeń systemowych, które mogą być odczytywane przy użyciu komputera. Centrala może być programowana przy użyciu manipulatora oraz przy wykorzystaniu komputera PC lokalnie i zdalnie (wymagane jest oprogramowanie PCD 3000 (DOS) lub QUICKLOADER dla Windows). Do zdalnego programowania używany jest odpowiedni modem i interfejs PCI2000, natomiast do programowania lokalnego należy dodatkowo zastosować interfejs PCL CHARAKTERYSTYKA Centrala alarmowa 8 linii alarmowych (6 przewodowych + 2 bezprzewodowe) - linie dublowane, zakończone rezystorem 2,2kΩ i 3,9kΩ Linia pożarowa 2-przewodowa Wyjście programowalne PGM 3 przyciski funkcyjne (F - Pożar, P - Napad, A - Aux) Możliwość obsługi urządzeń bezprzewodowych Nadzór wyjścia sygnalizatora Nadzór linii telefonicznej Pamięć 50 zdarzeń (odczytywane przy użyciu komputera PC) 8 kodów użytkownika Dialer telefoniczny 3 numery telefonów (2 główne + 1 zapasowy) Obsługa formatów impulsowych Obsługa formatu ADEMCO CONTACT ID Obsługa Pager-a Dowolne podziały raportów pomiędzy główne numery telefonów Wysyłanie raportu Anulowania (rozbrojenie po fałszywym alarmie, wywołanym przez użytkownika) PARAMETRY TECHNICZNE Obciążalność prądowa i napięciowa Linie alarmowe (4 godzinny czas podtrzymania) Maksymalny pobór prądu w trakcie czuwania dla zasilania rezerwowego (z akumulatora) Maksymalny pobór prądu (sygnalizator) Linie pożarowe (24 godzinny czas podtrzymania) Maksymalny pobór prądu w trakcie czuwania dla zasilania rezerwowego (z akumulatora) Maksymalny pobór prądu (sygnalizator) Ograniczenie poboru prądu (max) sygnalizator Wyjście AUX Transformator i akumulator Wymagany transformator Zalecany akumulator Maksymalny prąd ładowania 500mA 2A 120mA 95mA 2,25A 750mA 16,5VAC, 20VA 12V, 4Ah lub 7Ah 165mA Maksymalny pobór prądu 2,58A Parametry linii Napięcie zasilania linii alarmowych 5V Obciążalność pętli Linie 1,2,3-0,9mA; Linie 4,5,6-0,5mA Maksymalna dopuszczalna rezystancja pętli 100Ω na linię (maks) Charakterystyka urządzeń peryferyjnych Maksymalna ilość manipulatorów 4 x GEM-RP8, pobór prądu 65mA

4 S t r o n a 4 Maksymalna ilość odbiorników bezprzewodowych 2 x GEM RECV-XP8 pobór prądu 65mA Maksymalna ilość 2-przewodowych czujek dymu 10 Maksymalna długość przewodów łączących manipulatory 300m Parametry fizyczne Wymiary (wys. x szer. x gł.) 28 x 30.8 x 7.6 Temperatura pracy 0-49 C Informacje związane z zamówieniami Centrala alarmowa GEM-P800 dostarczana jest w następującej konfiguracji GEM-P800 8 liniowa centrala alarmowa z możliwością dublowania linii (16linii) oraz możliwością podłączenia dwużyłowych czujek dymu GEM-RP8 Manipulator ZDR (Zone Dubling Resistor) Rezystory (2.2K& 3.9 K) LIBRA-RECV-XP8 Bezprzewodowy odbiornik - 8 linii bezprzewodowych, maks. 4 piloty, 4 czujki dymu LIBRA-TRANS2 Bezprzewodowy kontaktron/nadajnik LIBRA-KEYF Pilot LIBRA-GB Bezprzewodowa czujka zbicia szkła LIBRA-SMK Bezprzewodowa czujka dymu LIBRA-PIR Bezprzewodowa pasywna czujka podczerwieni RB1000 Moduł wyjść VERIPHONE Syntezer mowy PCD3000 Oprogramowanie do PC PCI2000/3000 Oprogramowanie z interfejsem do PC PCL2000A Przewód do programowania RESET CENTRALI DO USTAWIEŃ FABRYCZNYCH Jeżeli zachodzi potrzeba, można zresetować centralę do ustawień fabrycznych. Reset powoduje przywrócenie fabrycznych ustawień wszystkich komórek. 1. Należy odłączyć zasilanie (akumulator i zasilanie sieciowe) 2. Należy usunąć wszystkie przewody ze złączy 15 (PGM) i Zewrzeć złącza 15 (PGM) i 3 4. Podłączyć zasilanie do centrali 5. Po kilku sekundach zaczną mrugać diody uzbrojenie, rozbrojenia i błędu 6. Manipulator trzykrotnie załączy brzęczyk sygnalizując w ten sposób przywrócenie centrali do ustawień fabrycznych 7. Należy rozłączyć złącza 15 (PGM) i 3 8. Ponownie podłączyć przewody do złączy 15 (PGM) i 3 Uwaga: należy pamiętać, że przy RESECIE ustawienia instalatora [96] i [97]. Jeżeli kod instalatora zostanie wcześniej zablokowany, także nie zostanie on zresetowany. PROGRAMOWANIE CENTRALI Centrala alarmowa GEM-P800 może być programowana na trzy sposoby: 1. Programowanie z manipulatora 2. Zdalne programowanie z PC 3. Programowanie lokalne przy użyciu PC Programowanie z manipulatora opisane zostało w instrukcji programowania centrali GEM-P800. Programowanie z komputera Do programowania centrali z komputera konieczne jest oprogramowanie PCD3000. Umożliwia ono programowanie centrali poprzez wdzwonienie się (centrala odbiera połączenie po zaprogramowanej liczbie sygnałów, z ominięciem automatycznej sekretarki (odbieranie po drugim połączeniu oraz włączenie downloadingu z centrali poprzez funkcję *6. Centrala może również pobrać oprogramowanie PCD2000 Preset (opcja pobierania oprogramowanie patrz [93]). Programowanie lokalne przy użyciu PC Zostało przedstawione na rysunku 1. Aby ustalić połączenie należy skorzystać z funkcji *6.

5 S t r o n a 5 Rys. 1. Programowanie lokalne Rys. 2 Programowanie zdalne Programowanie zdalne przy użyciu PC Zostało przedstawione na rysunku 2. Programowanie zdalne może być wykonane na kilka sposobów: 1. Przy użyciu funkcji FUNCTION + 6 centrala wybiera numer telefonu oddzwaniania [90] i łączy się z komputerem. 2. Poprzez wdzwonienie się z komputera do centrali, centrala odbierze połączenie po zaprogramowanej liczbie sygnałów [91]. 3. Poprzez ominięcie automatycznej sekretarki centrala odbiera po drugim sygnale. 4. Automatyczny download (PCPreset & FUNCTION + 6). 5. Automatyczny download o zaprogramowanej godzinie (PCPreset). INSTALACJA MONTAŻ CENTRALI Centralę alarmową należy zamontować w obudowie, w suchym miejscu w pobliżu źródła napięcia 230 V, zacisku uziemienia i gniazda telefonicznego. MONTAŻ MANIPULATORA Manipulator najlepiej zamontować w pobliży drzwi wyjściowych. Aby otworzyć tylna obudowę manipulatora, należy włożyć mały wkrętak w szczeliny znajdujące się na dolnej części obudowy i podważyć zatrzaski mocujące. Do centrali można podłączyć maksymalnie 4 manipulatory przy wykorzystaniu przewodu 0,5mm, gdzie długość wszystkich przewodów nie może przekraczać 300m. Każdy manipulator pobiera prąd 65mA. (max) PODŁACZENIE PRZEWODÓW Kolor przewodów na manipulatorze CZERWONY CZARNY ZIELONY Numer zacisków w centrali 12 (+zasilanie) 13 (masa) 14 (ZIELONY magistrala) Uziemienie płyty centrali Zacisk uziemiający EARTH GROUND należy podłączyć do instalacji uziemiającej, można również wykorzystać metalową rurę od instalacji zimnej wody. Nie należy podłączać do rur instalacji gazowej, rur plastykowych oraz do przewodu zerowego" instalacji elektrycznej. Do połączenia należy użyć przewodu o grubości min. 1,27mm. Połączenia powinny lutowane lub wykonane przy użyciu odpornych na korozję zacisków. Podłączenie zasilania AC Zasilenie z sieci można podłączyć dopiero po podłączenia wszystkich urządzeń przewodowych i akumulatora.

6 S t r o n a 6 Podłączenie linii telefonicznej Linie telefoniczną należy podłączyć zgodnie ze schematem umieszczonym na ostatniej stronie instrukcji. Podłączenie linii alarmowych Centrala GEM-P800 ma 6 linii dublowanych w prosty sposób. Każda para zacisków obsługuje 2 linie alarmowe, które są rozróżniane przez zastosowanie dwóch różnych rezystorów. Pierwsze trzy linie wykorzystują rezystory o wartości 2,2kΩ, natomiast następne trzy linie wykorzystują rezystory o wartości 3,9kΩ. Podłączenie linii alarmowych należy wykonać według schematu, zawartego w końcowej części niniejszej instrukcji. Do linii alarmowych należy podłączyć wszystkie rezystory nawet, gdy linia nie jest używana. Jeżeli w systemie są wymagane linie typu NO", należy takie linie wybrać w komórce o adresie 06 (Linie typu NO). Linie tego typu muszą mieć podłączone rezystory w obwodzie (patrz: schemat połączeń). Jeżeli jest to konieczne, można dokonać pomiaru napięcia na liniach alarmowych, które odzwierciedla stan linii. Podłączenie linii pożarowej Czujki pożarowe należy podłączyć do zacisków 8 i 9, według schematu połączeń zawartego w końcowej części instrukcji. Linia musi być zakończona rezystorem 2,2kQ. Tabela obok przedstawia napięcia na zaciskach, które odzwierciedlają aktualny stan linii pożarowej. Podłączenie wyjścia PGM Wyjście programowalne (złącze 15) jest wyjściem typu OC o maks. obciążalności 50mA. Urządzenie należy podpiąć do wyjścia PGM i do wyjścia zasilania (PWR+). Konfiguracji dokonuje się poprzez ustawienie [08], [23] do [25]. OBSŁUGA SYSTEMU Diody LED na manipulatorze wskazują status linii. Dodatkowo status ten jest sygnalizowany brzęczykiem. Sygnalizacja dźwiękowa manipulatora 3 krótkie sygnały 6 krótkich sygnałów 1 długi sygnał 4 długie sygnały Uzbrojenie systemu Rozbrojenie systemu Błędny kod dostępu Naruszenie linii Załączenie sygnalizacji dźwiękowej Wyłączenie sygnalizacji dźwiękowej Błędny przycisk Uzbrojenie systemu przy włączonym sygnalizatorze lub aktywnym PGM Załączenie testowania linii Wyłączenie testowania linii Uzbrojenie prze zapalonej diodzie FIRE - wymagane użycie klawisza RESET Załączenie brzęczyka manipulatora Wyłączenie brzęczyka manipulatora Pomijanie linii Wyłączenie pomijania linii Sygnalizacja optyczna manipulatora Dioda ARMED Dioda STATUS Ikona TROUBLE Uzbrojenie Uzbrojenie natychmiastowe Alarm Alarm pożarowy Pamięć alarmu pożarowego* * Jeżeli w funkcji [96] załączono opcję 4, dioda będzie załączać się w przypadku błędu p.poż. Dioda zaświecona Szybkie miganie Miganie Gotowy do uzbrojenia Naruszona linia Dioda zaświecona Dioda włączona Brak zasilania AC Błąd systemu Ikona FIRE Dioda AC Diody linii (ZONE) Miganie Zasilanie AC włączone Dioda zaświecona Dioda włączona Brak zasilania AC Dioda wyłączona Naruszenie linii Pomijanie linii Alarm Miganie Dioda zaświecona Dioda zaświecona Wolne miganie Miganie Obsługa systemu Uzbrajanie [kod użytkownika] + [ON/OFF] Przed uzbrojeniem należy sprawdzić, czy wszystkie linie są w stanie gotowości (nie dotyczy linii automatycznie pominiętych). Jeżeli zostanie wpisany prawidłowy kod, wówczas brzęczyk manipulatora wygeneruje trzy krótkie dźwięki. W przypadku wpisania błędnego kodu, brzęczyk wygeneruje jeden długi dźwięk. Szybkie uzbrajanie [ON/OFF] Możliwość użycia tej funkcji jest załączana w opcjach systemowych (adres 22, opcja 2). Pozwala na uzbrojenie systemu bez konieczności wprowadzania kodu użytkownika. Rozbrajanie/ Wyciszanie alarmu [kod użytkownika] + [ON/OFF] Jeżeli system jest rozbrajany w momencie alarmu, wyłączany zostaje sygnalizator i resetowane jest wyjście PGM. Na manipulatorze zapalają się numery linii, z których został wywołany alarm. Pamięć alarmu jest kasowana po naciśnięciu klawisza RESET. Po wykonaniu operacji, na wyświetlaczu zaświeci się ikona POŻARU. Oznacza to konieczność zresetowania linii pożarowej klawisz RESET. Wyciszanie alarmu pożarowego [kod użytkownika] + [ON/OFF] Tryb natychmiastowy Klawisz INSTANT Klawisz może być naciśnięty przed uzbrojeniem lub po uzbrojeniu systemu. Powoduje wyłączenie czasu na wejście. Naruszenie linii typu wejścia/wyjścia w momencie gdy system jest uzbrojony powoduje alarm. Zaciski Pierwszy rezystor (2,2 kω) Drugi rezystor (3,9 kω) 3 i 4 Linia 1 Linia 4 5 i 4 Linia 2 Linia 5 6 i 7 Linia 3 Linia 6 Tabela dublowania linii Pierwszy i drugi rezystor zamknięty 1,9V Drugi rezystor otwarty 2,5V Pierwszy rezystor otwarty 3,2V Pierwszy i drugi rezystor otwarty 5,0V Pierwszy i drugi rezystor zwarty (zwarcie obwodu 00,V usterka linii Wartości napięcia na zaciskach linii alarmowych Stan normalny 13V Usterka linii (przerwanie obwodu) 13,8V Alarm (zwarcie) 0,0V

7 S t r o n a 7 Pomijanie linii wewnętrznych (tryb STAY) Pełne uzbrojenie Klawisz INTERIOR Klawisz należy wcisnąć przed uzbrojeniem systemu. Użycie powoduje automatyczne zablokowanie linii zaprogramowanych jako Wewnętrzne z opóźnieniem zasilania i Śledzące Wejścia/wyjścia, Sygnalizowane jest to zapaleniem się numerów linii. Przywraca do stanu czuwania pominięte linie wewnętrzne, bez konieczności rozbrajania i ponownego uzbrajania systemu. Włączany jest 3 minutowy czas na wyjście z chronionego obiektu. Klawisze BYPASS i RESET Szybkie wyjście Klawisze FUNCTION i 0 Załącza 3-minutową zwłokę dla linii wejściowych, umożliwiając opuszczenie budynku przy uzbrojonym systemie bez potrzeby rozbrajania i ponownego uzbrajania systemu. Możliwość użycia tej funkcji jest załączana w opcjach systemowych (adres 22, opcja 2) Uzbrajanie/rozbrajanie pilotem Alarm Pożarowy z manipulatora Alarm Auxilary z manipulatora Alarm Napadowy z manipulatora Rozbrojenie pod przymusem Klawisze pilota ON/OFF, oraz A1 i A2 Klawisze 7 i * jednocześnie Klawisze 8 i * jednocześnie Klawisze 9 i * jednocześnie [Kod użytkownika 8] + [ON/OFF] Naciśnięcie klawisza ON powoduje uzbrojenie systemu Naciśnięcie klawisza OFF powoduje rozbrojenie systemu Klawisze dodatkowe A1 i A2 w zależności od zaprogramowania mogą pełnić funkcję: Pełnego uzbrojenia, Trybu natychmiastowego, Pomijania linii wewnętrznych. Powoduje załączenie alarmu pożarowego (impulsowa praca sygnalizatora) i raportowanie pożaru do stacji monitorującej. Alarm dodatkowy (np. medyczny) powoduje załączenie sygnalizatora i raportowanie alarmu Auxilary do stacji monitorującej. Powoduje załączenie alarmu głośnego lub cichego (zależnie od zaprogramowania) i raportowanie napadu do stacji monitorującej. Powoduje rozbrojenie systemu i wysłanie raportu co jest sygnalizowane wolnym mruganiem. Linie pominięte po uzbrojeniu systemu ni będą wywoływać alarmu. Pominięcie linii jest resetowane po rozbrojeniu. Linie nie wybrane w komórce o adresie 09 nie mogą być pomijane. Spowoduje włączenie/wyłączenie sygnalizacji gongowej dla wszystkich linii z wyjątkiem śledzących wejście/wyjście, wewnętrznej opóźnionej i 24-godzinnej Spowoduje włączenie/wyłączenie brzęczyka w manipulatorze dla wszystkich zdarzeń. Włączenie/wyłączenie Klawisz FUNCTION i 5 gongu Włączenie/wyłączenie Klawisz FUNCTION i 9 brzęczyka w manipulatorze Funkcja kontroli Klawisz FUNCTION i 3 Powoduje załączenie wyjścia PGM na czas 5 sekund (np. w celu otwarcia drzwi). Wymagana jest opcja 2 w dostępu komórce o adresie 23. Test sygnalizatora Klawisz FUNCTION i 1 Powoduje załączenie na 2 sekundy sygnalizatora oraz wszelkich diod i brzęczyka w manipulatorze. manipulatora Wyświetlanie usterek Klawisze FUNCTION i 4 Pozwala na dokładne określenie usterek występujących w systemie. Ogólna sygnalizacja usterek następuje przez zapalenie ikony (patrz: Identyfikacja usterek) Programowanie kodów Klawisze FUNCTION [kod użytkownika 1] + [ON/OFF] + [numer nowego użytkownika] + [nowy kod użytkownika]+ RESET użytkownika Kasowanie kodu Klawisze FUNCTION [kod użytkownika 1] + [ON/OFF] + [numer nowego użytkownika] + INSTANT+ RESET użytkownika Test linii Klawisze FUNCTION i 7 Opcja przewidziana tylko dla instalatora. Pozwala na wykonanie testu linii przewodowych oraz poziomu sygnału radiowego z urządzeń bezprzewodowych. (patrz: Testowanie linii) Downloading z centrali Klawisze FUNCTION i 6 Opcja przewidziana tylko dla instalatora. Zestawia połączenie z komputerem zdalnego programowania, wykorzystując numer telefonu oddzwaniania TESTOWANIE LINII Funkcja testowania linii (FUNCTION+7) służy do sprawdzania poprawności linii alarmowych oraz pomiaru sygnału radiowego docierające z urządzeń bezprzewodowych do odbiornika (centrali). Po włączeniu niniejszej operacji należy naruszyć daną linię, co będzie sygnalizowane zapaleniem się odpowiedniego numeru linii oraz dźwiękiem brzęczyka. W momencie naruszenia linii manipulator włączy krótki sygnał dźwiękowy, w momencie przywrócenia poprzedniego stanu linii wygenerowany zostanie długi dźwięk. Testowanie nadajników bezprzewodowych odbywa się przez wprowadzenie ich w stan testu (szczegóły w instrukcji nadajników). Każde pobudzenie nadajnika bezprzewodowego powoduje zapalenie się odpowiedniej ilości numerów linii i odpowiedniej ilości dźwięków brzęczyka, co jest odzwierciedleniem poziomu sygnału radiowego. Szczegóły zawarte są w poniższej tabeli Poziom sygnału Ilość dźwięków Wyświetlane cyfry radiowego brzęczyka 3 lub mniej 1 krótki 4 (minimalny poziom) 1 długi długie długie (max) 4 - długie 1234

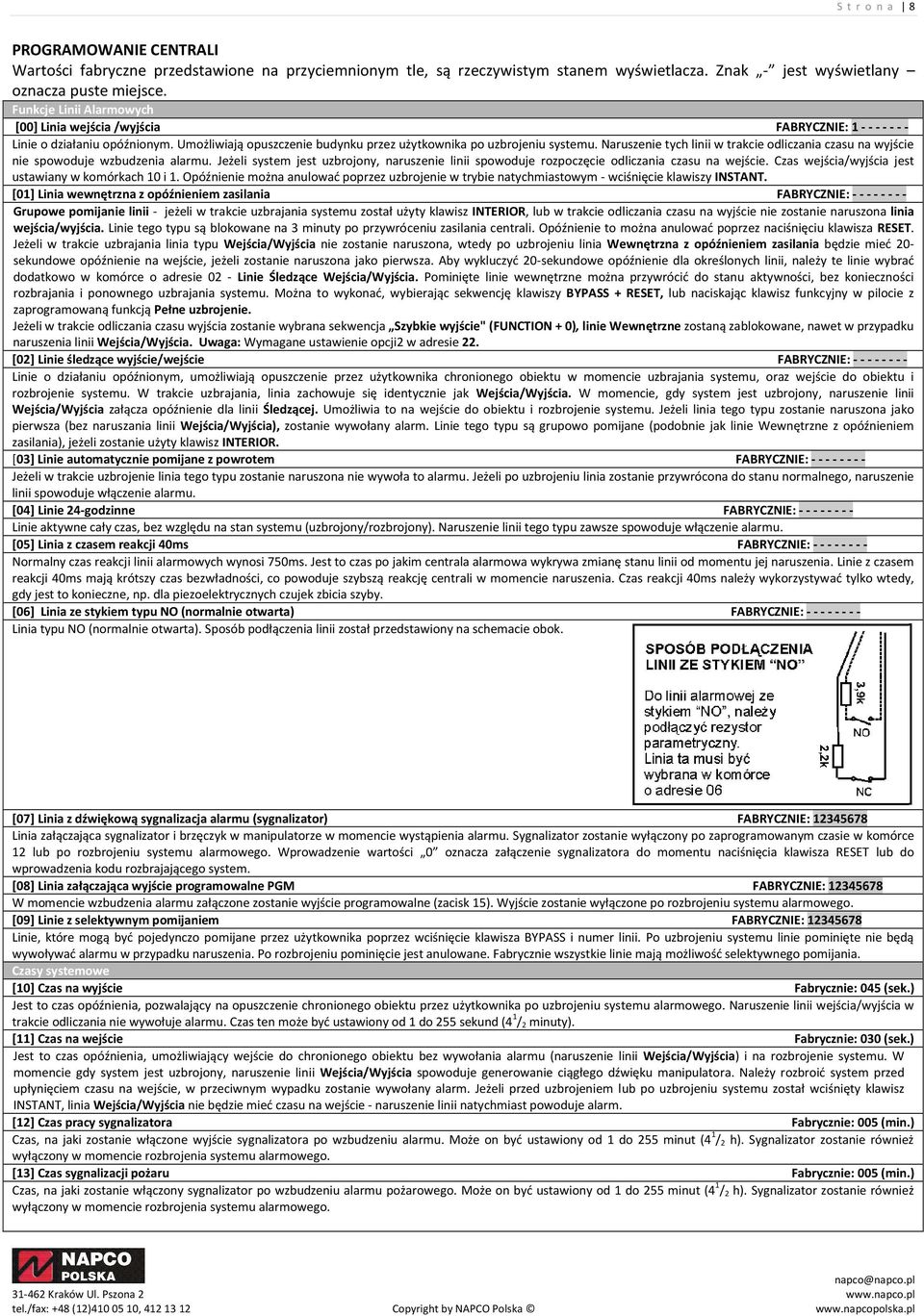

8 S t r o n a 8 PROGRAMOWANIE CENTRALI Wartości fabryczne przedstawione na przyciemnionym tle, są rzeczywistym stanem wyświetlacza. Znak - jest wyświetlany oznacza puste miejsce. Funkcje Linii Alarmowych [00] Linia wejścia /wyjścia FABRYCZNIE: Linie o działaniu opóźnionym. Umożliwiają opuszczenie budynku przez użytkownika po uzbrojeniu systemu. Naruszenie tych linii w trakcie odliczania czasu na wyjście nie spowoduje wzbudzenia alarmu. Jeżeli system jest uzbrojony, naruszenie linii spowoduje rozpoczęcie odliczania czasu na wejście. Czas wejścia/wyjścia jest ustawiany w komórkach 10 i 1. Opóźnienie można anulować poprzez uzbrojenie w trybie natychmiastowym - wciśnięcie klawiszy INSTANT. [01] Linia wewnętrzna z opóźnieniem zasilania FABRYCZNIE: Grupowe pomijanie linii - jeżeli w trakcie uzbrajania systemu został użyty klawisz INTERIOR, lub w trakcie odliczania czasu na wyjście nie zostanie naruszona linia wejścia/wyjścia. Linie tego typu są blokowane na 3 minuty po przywróceniu zasilania centrali. Opóźnienie to można anulować poprzez naciśnięciu klawisza RESET. Jeżeli w trakcie uzbrajania linia typu Wejścia/Wyjścia nie zostanie naruszona, wtedy po uzbrojeniu linia Wewnętrzna z opóźnieniem zasilania będzie mieć 20- sekundowe opóźnienie na wejście, jeżeli zostanie naruszona jako pierwsza. Aby wykluczyć 20-sekundowe opóźnienie dla określonych linii, należy te linie wybrać dodatkowo w komórce o adresie 02 - Linie Śledzące Wejścia/Wyjścia. Pominięte linie wewnętrzne można przywrócić do stanu aktywności, bez konieczności rozbrajania i ponownego uzbrajania systemu. Można to wykonać, wybierając sekwencję klawiszy BYPASS + RESET, lub naciskając klawisz funkcyjny w pilocie z zaprogramowaną funkcją Pełne uzbrojenie. Jeżeli w trakcie odliczania czasu wyjścia zostanie wybrana sekwencja Szybkie wyjście" (FUNCTION + 0), linie Wewnętrzne zostaną zablokowane, nawet w przypadku naruszenia linii Wejścia/Wyjścia. Uwaga: Wymagane ustawienie opcji2 w adresie 22. [02] Linie śledzące wyjście/wejście FABRYCZNIE: Linie o działaniu opóźnionym, umożliwiają opuszczenie przez użytkownika chronionego obiektu w momencie uzbrajania systemu, oraz wejście do obiektu i rozbrojenie systemu. W trakcie uzbrajania, linia zachowuje się identycznie jak Wejścia/Wyjścia. W momencie, gdy system jest uzbrojony, naruszenie linii Wejścia/Wyjścia załącza opóźnienie dla linii Śledzącej. Umożliwia to na wejście do obiektu i rozbrojenie systemu. Jeżeli linia tego typu zostanie naruszona jako pierwsza (bez naruszania linii Wejścia/Wyjścia), zostanie wywołany alarm. Linie tego typu są grupowo pomijane (podobnie jak linie Wewnętrzne z opóźnieniem zasilania), jeżeli zostanie użyty klawisz INTERIOR. [03] Linie automatycznie pomijane z powrotem FABRYCZNIE: Jeżeli w trakcie uzbrojenie linia tego typu zostanie naruszona nie wywoła to alarmu. Jeżeli po uzbrojeniu linia zostanie przywrócona do stanu normalnego, naruszenie linii spowoduje włączenie alarmu. [04] Linie 24-godzinne FABRYCZNIE: Linie aktywne cały czas, bez względu na stan systemu (uzbrojony/rozbrojony). Naruszenie linii tego typu zawsze spowoduje włączenie alarmu. [05] Linia z czasem reakcji 40ms FABRYCZNIE: Normalny czas reakcji linii alarmowych wynosi 750ms. Jest to czas po jakim centrala alarmowa wykrywa zmianę stanu linii od momentu jej naruszenia. Linie z czasem reakcji 40ms mają krótszy czas bezwładności, co powoduje szybszą reakcję centrali w momencie naruszenia. Czas reakcji 40ms należy wykorzystywać tylko wtedy, gdy jest to konieczne, np. dla piezoelektrycznych czujek zbicia szyby. [06] Linia ze stykiem typu NO (normalnie otwarta) FABRYCZNIE: Linia typu NO (normalnie otwarta). Sposób podłączenia linii został przedstawiony na schemacie obok. [07] Linia z dźwiękową sygnalizacja alarmu (sygnalizator) FABRYCZNIE: Linia załączająca sygnalizator i brzęczyk w manipulatorze w momencie wystąpienia alarmu. Sygnalizator zostanie wyłączony po zaprogramowanym czasie w komórce 12 lub po rozbrojeniu systemu alarmowego. Wprowadzenie wartości 0 oznacza załączenie sygnalizatora do momentu naciśnięcia klawisza RESET lub do wprowadzenia kodu rozbrajającego system. [08] Linia załączająca wyjście programowalne PGM FABRYCZNIE: W momencie wzbudzenia alarmu załączone zostanie wyjście programowalne (zacisk 15). Wyjście zostanie wyłączone po rozbrojeniu systemu alarmowego. [09] Linie z selektywnym pomijaniem FABRYCZNIE: Linie, które mogą być pojedynczo pomijane przez użytkownika poprzez wciśnięcie klawisza BYPASS i numer linii. Po uzbrojeniu systemu linie pominięte nie będą wywoływać alarmu w przypadku naruszenia. Po rozbrojeniu pominięcie jest anulowane. Fabrycznie wszystkie linie mają możliwość selektywnego pomijania. Czasy systemowe [10] Czas na wyjście Fabrycznie: 045 (sek.) Jest to czas opóźnienia, pozwalający na opuszczenie chronionego obiektu przez użytkownika po uzbrojeniu systemu alarmowego. Naruszenie linii wejścia/wyjścia w trakcie odliczania nie wywołuje alarmu. Czas ten może być ustawiony od 1 do 255 sekund (4 1 / 2 minuty). [11] Czas na wejście Fabrycznie: 030 (sek.) Jest to czas opóźnienia, umożliwiający wejście do chronionego obiektu bez wywołania alarmu (naruszenie linii Wejścia/Wyjścia) i na rozbrojenie systemu. W momencie gdy system jest uzbrojony, naruszenie linii Wejścia/Wyjścia spowoduje generowanie ciągłego dźwięku manipulatora. Należy rozbroić system przed upłynięciem czasu na wejście, w przeciwnym wypadku zostanie wywołany alarm. Jeżeli przed uzbrojeniem lub po uzbrojeniu systemu został wciśnięty klawisz INSTANT, linia Wejścia/Wyjścia nie będzie mieć czasu na wejście - naruszenie linii natychmiast powoduje alarm. [12] Czas pracy sygnalizatora Fabrycznie: 005 (min.) Czas, na jaki zostanie włączone wyjście sygnalizatora po wzbudzeniu alarmu. Może on być ustawiony od 1 do 255 minut (4 1 / 2 h). Sygnalizator zostanie również wyłączony w momencie rozbrojenia systemu alarmowego. [13] Czas sygnalizacji pożaru Fabrycznie: 005 (min.) Czas, na jaki zostanie włączony sygnalizator po wzbudzeniu alarmu pożarowego. Może on być ustawiony od 1 do 255 minut (4 1 / 2 h). Sygnalizator zostanie również wyłączony w momencie rozbrojenia systemu alarmowego.

9 S t r o n a 9 [14] Test okresowy stacji monitorującej Fabrycznie: 001 (dni) Okres (w dniach) wysyłania testu do stacji monitorowania. Służy do testowania zdolności komunikowania się systemu alarmowego ze stacją monitorowania alarmów drogą telefoniczną. Może być zaprogramowany od 1 do 255 dni. [15]Maksymalny czas sygnalizacji usterki linii telefonicznej Fabrycznie 000 (sek.) Czas, po którym zostanie zasygnalizowana usterka linii telefonicznej w przypadku jej odcięcia. Ustawienie wartości programowanej na 000 spowoduje wyłączenie nadzoru linii telefonicznej. [16] Czas nadzoru urządzeń bezprzewodowych Fabrycznie: 12 (godz.) Czas, w którym urządzenie bezprzewodowe musi przesłać do odbiornika jakikolwiek sygnał. Urządzenia bezprzewodowe (np. czujki, kontaktrony) w trakcie naruszania wysyłają sygnał do odbiornika. Jeżeli jakieś urządzenie nie zostało pobudzone przez 65 minut, wysyła do odbiornika sygnał statusu (obecności). Jeżeli w określonym czasie odbiornik nie otrzyma żadnego sygnału z nadajnika bezprzewodowego, fakt ten jest zgłaszany na manipulatorze jako usterka. Ustawienie czasu na 00, wyłącza nadzór urządzeń bezprzewodowych. Czas nadzoru można ustawić od 1 do 26 godzin. [17] Czas nadzoru bezprzewodowych czujek dymu Fabrycznie: 8 (godz.) Czas, w którym czujka dymu musi przesłać do odbiornika jakikolwiek sygnał. Czujka Jeżeli czujka nie została pobudzona przez 65 minut, wysyła do odbiornika sygnał statusu (obecności). Jeżeli w określonym czasie odbiornik nie otrzyma żadnego sygnału z nadajnika bezprzewodowego, fakt ten jest zgłaszany na manipulatorze jako usterka. Ustawienie czasu na 00, wyłącza nadzór urządzeń bezprzewodowych. Czas nadzoru można ustawić od 1 do 26 godzin. [18] Opóźnienie testu stacji monitorującej Fabrycznie: 12 (godz.) Jest to czas, po jakim następuje pierwsze wysłanie kodu testu do stacji monitorującej, zaczynając od momentu wyjścia z trybu programowania lub zakończenia komunikacji z programem do downloading-u. Kolejne wysyłanie testu będzie następować o tej samej godzinie z okresem ustawionym w komórce o adresie 14. W przypadku całkowitej utraty zasilania, pierwszy raport testu zostanie wysłany natychmiast po powrocie. W przypadku gdy centrala jest programowana z komputera, przed zakończeniem komunikacji należy ustawić Opóźnienie testu SM z menu STATUS i zakładki Różne. Opcje systemowe [20] Opcje manipulatora (1) FABRYCZNIE: Aktywny POŻAR z manipulatora (7 i * )- Załącza możliwość ręcznej aktywacji alarmu pożarowego z manipulatora. W celu raportowania tego zdarzenia, należy ustawić opcje w komórkach o adresach 36 lub Aktywny alarm AUXILIARY z manipulatora (8 i * ) - Załącza możliwość ręcznej aktywacji alarmu dodatkowego (np. przymus) z manipulatora. W celu raportowania tego zdarzenia, należy ustawić opcje w komórkach o adresach 36 lub Aktywny NAPAD z manipulatora (9 i * ) - Załącza możliwość ręcznej aktywacji alarmu napadowego z manipulatora. W celu raportowania tego zdarzenia, należy ustawić opcje w komórkach o adresach 36 lub Aktywna opcja PRZYMUS dla 8-go użytkownika - Jeżeli załączona, rozbrojenie systemu przez 8 użytkownika powoduje wysłanie raportu przymusu do stacji monitorującej. Do raportowania wymagane wpisanie kodu raportującego dla użytkownika 8 i ustawienie opcji w komórkach o adresach 36 lub 56 [21] Opcje manipulatora (2) FABRYCZNIE: Głośny NAPAD - Jeżeli załączona, w momencie aktywacji alarmu napadowego z manipulatora będzie załączane wyjście sygnalizatora. 2. Sygnalizacja Wejścia/Wyjścia - Jeżeli załączona, na manipulatorze będzie sygnalizowane odliczanie czasu wyjścia (czas wejścia jest zawsze sygnalizowany). Dodatkowo, 10 sekund przed upływem czasu wejścia i wyjścia, manipulator zmienia ton sygnalizacji dźwiękowej. 3. Wyświetlanie pominiętych linii po uzbrojeniu - Jeżeli załączona, po uzbrojeniu systemu linie pominięte selektywnie (ręcznie) oraz pominięte linie wewnętrzne będą wyświetlane na manipulatorze. Aby uniemożliwić wyświetlanie, należy tę opcję wyłączyć. 4. Wyłączenie sygnalizacji potwierdzenia - Jeżeli załączona, prawidłowość lub błąd wprowadzania kodu użytkownika oraz wykonywania niektórych operacji nie będzie dźwiękowo sygnalizowany na manipulatorze. [22] Opcje dodatkowe (1) FABRYCZNIE: Opóźnienie raportowania dla linii 24-godzinnych - Jeżeli załączona, w przypadku wywołania alarmu z linii 24-godzinnej, raport alarmu dla tej linii będzie wysyłany z 15-sekundowym opóźnieniem. Jeżeli przed upływem 15 sekund alarm zostanie wyłączony, raport nie zostanie wysłany. Opcja powoduje opóźnienia zadziałania wyjścia programowalnego. 2. Szybkie wyjście/uzbrojenie - Jeżeli załączona, w momencie gdy system jest uzbrojony, użycie funkcji FUNCTION i 0 blokuje na 3 minuty linie Wejścia/Wyjścia oraz Śledzące Wejścia/Wyjścia. Umożliwia to opuszczenie chronionych pomieszczeń bez konieczności rozbrajania i ponownego uzbrajania systemu. Opcja ta załącza również możliwość szybkiego uzbrajania, również przez naciśnięcie klawisza [ON/OFF](bez użycia kodu). 3. Załączony licznik alarmów - Jeżeli załączona, po 3 alarmach z danej linii zostanie ona zablokowana do momentu rozbrojenia. Nie dotyczy linii 24-godzinnych 4. Alarm po odcięciu linii telefonicznej - Jeżeli załączona, pojawienie się usterki linii telefonicznej w momencie gdy system jest uzbrojony, powoduje głośny alarm (załączane jest wyjście sygnalizatora). [23] Opcje wyjścia programowalnego (1) FABRYCZNIE: Weryfikacja dźwiękowa - Wyjście wykorzystywane z modułem Veriphone, służącym do dźwiękowej weryfikacji alarmu przez firmę ochroniarską. Wyjście załączane w momencie raportowania alarmu lub usterki do stacji monitorującej. Wymagane jest wybranie linii aktywujących wyjście PGM (komórka o adresie 08), oraz [24-2] i [25-3]. 2. Kontrola dostępu - Wyjście aktywowane na 5 sekund w momencie wciśnięcia klawiszy FUNCTION i 3 3. Załączane z brzęczykiem manipulatora - Załączane w momencie w przypadku dźwiękowej sygnalizacji na manipulatorze następujących zdarzeń: Czas wejścia, Alarm, Gong, Test czujek oraz w przypadku impulsowego załączania się brzęczyka manipulatora. 4. Sygnalizacja uzbrojenia dla pilota/przycisku - Wykorzystywane do sygnalizacji uzbrojenia i rozbrojenia przy użyciu pilota lub przycisku. W momencie uzbrojenia podawany jest jeden impuls, w momencie rozbrojenia podawane są 2 impulsy. Jeżeli sygnalizacja będzie odbywać się na sygnalizatorze należy dodatkowo podłączyć przekaźnik - patrz: schemat obok. [24] Opcje wyjścia programowalnego (2) FABRYCZNIE: Alarm pożarowy - Załączane w momencie wystąpienia alarmu pożarowego z czujki lub aktywowanego ręcznie (7 i *). Wyjście wyłączane jest po wyłączeniu alarmu poprzez wprowadzenie kodu. 2. Alarm Auxiliary - Załączane w momencie naciśnięcia jednocześnie klawiszy (8 i *). Wyjście wyłączane jest po wyłączeniu alarmu poprzez wprowadzenie kodu. 3. Alarm napadowy - Załączane w momencie naciśnięcia jednocześnie klawiszy (9 i*). Wyjście wyłączane jest po wyłączeniu alarmu poprzez wprowadzenie kodu. 4. Test Stacji Monitorującej - Załączane w momencie wysyłania kodu testu do stacji monitorującej drogą telefoniczną.

10 S t r o n a 10 [25] Opcje wyjścia programowalnego (3) FABRYCZNIE: Brak zasilania AC- Załączane w momencie wystąpienia braku zasilania sieciowego. Wyłączane po powrocie. 2. Słaba bateria - Załączane w momencie rozładowania akumulatora zasilania awaryjnego. Wyłączane po naładowaniu akumulatora. 3. Błąd systemu - Załączane w przypadku wystąpienia następujących problemów: przerwa obwodu sygnalizatora, brak komunikacji odbiornika bezprzewodowego, sabotaż odbiornika, zagłuszanie odbiornika bezprzewodowego, słaba bateria nadajnika bezprzewodowego, słaba bateria bezprzewodowej czujki dymu, brak sygnału nadzoru nadajnika bezprzewodowego. Wyłączane po ustąpieniu w/w usterek. 4. Uzbrojenie - Załączane w momencie uzbrojenia systemu, wyłączane po rozbrojeniu. [26] Opcje dodatkowe (2) FABRYCZNIE: Uzbrajanie/Rozbrajanie linią typu klucz" - Jeżeli załączona, linia nr 6 jest wykorzystywania do uzbrajania i rozbrajania systemu przy użyciu stacyjki lub radiolinii. Chwilowe naruszenie powoduje uzbrojenie systemu, następne chwilowe naruszenie powoduje rozbrojenie systemu. 2. Zarezerwowana 3. Nie wyświetlaj błędu komunikacji SM - Jeżeli załączona, na manipulatorze nie będzie sygnalizowany problem komunikacji dialera centrali ze stacją monitorującą. 4. Nie wyświetlaj usterki słabej baterii - Jeżeli załączona, na manipulatorze nie będzie sygnalizowany stan rozładowania akumulatora zasilania rezerwowego. Opcje dla telefonu 1 [30] Numer obiektu FABRYCZNIE: puste Jest to numer wykorzystywany na stacji monitorowania do identyfikacji obiektu (numer konta). Dla formatu 4/2 należy wpisać 4 cyfry. Dla formatu 3/1 należy wpisać 3 cyfry i wcisnąć INSTANT zamiast 4 cyfry. [31] Numer telefonu 1 FABRYCZNIE: puste Pierwszy numer telefonu, pod który są raportowane zdarzenia do stacji monitorującej. Pomiędzy cyframi można dodatkowo wprowadzić znaki specjalne: B - wysłanie tonowo znaku *", C - wysłanie tonowo znaku #" D - 4-sekundowa pauza, E - Oczekiwanie na sygnał ciągły [32] Format komunikacji FABRYCZNIE: 4 Format odbiornika wykorzystywanego w stacji monitorującej: [0]- Wyłączony [4]- Universal High Speed [1]- Ademco Slow [5]- Zarezerwowany [2]- Radionics Slow [6]- Contact ID [3]- Silent Knight Fast [7] Pager [33] Opcje formatu komunikacji FABRYCZNIE: Handshake/Kissoff" 2300Hz - Jeżeli załączona, w trakcie łączenia się ze stacją monitorującą, centrala będzie oczekiwać sygnału zachęty o częstotliwości 2300Hz. Jeżeli wyłączona centrala będzie oczekiwać sygnału o częstotliwości 1400Hz. 2. Suma kontrolna - Wykorzystywane z formatami Ademco Slow, Radionics Fast, Silent Knight Fast i Universal Hight Speed. Należy załączyć, jeżeli stacja monitorująca wymaga formatu rozszerzonego. 3. Jedna cyfra kodu zdarzenia - Jeżeli załączona, do stacji monitorującej będzie wysyłana jedna cyfra kodu zdarzenia. Używane dla formatu 3/1. 4. Bez oczekiwania na Handshake - Jeżeli załączona, do wysyłania raportów do stacji monitorującej nie jest wymagany Handshake" i Kissoff. [34] Raport o alarmie linii FABRYCZNIE: Należy wybrać linie, dla których w momencie wystąpienia alarmu ma zostać wysłany raport z użyciem telefonu nr 1. [35] Raport zakończenia alarmu na linii FABRYCZNIE: Należy wybrać linie, dla których ma być wysyłany raport końca alarmu przy wykorzystaniu telefonu 1. Raport ten jest wysyłany po zakończeniu sygnalizacji alarmu lub po wyłączeniu alarmu poprzez wprowadzenie kodu. [36] Raportowanie zdarzeń systemowych (1) FABRYCZNIE: Należy wybrać, jakie zdarzenia mają być raportowane przy wykorzystaniu tlefonu nr 1: 1. Raportowanie alarmu Pożaru z manipulatora (7 i *) 2. Raportowanie alarmu Auxiliary z manipulatora (8 i *)/ przymus 3. Raportowanie alarmu Napadowego z manipulatora (9 i *) 4. Raportowanie kodu testu stacji monitorującej [37] Raportowanie zdarzeń systemowych (2) FABRYCZNIE: Należy wybrać, jakie zdarzenia mają być raportowane przy wykorzystaniu telefonu 1: 1. Raportowanie braku zasilania sieci (AC)- jest wysyłany, jeżeli czas przerwy zasilania AC przekroczy 15 minut. 2. Słaba bateria - wysyłany w momencie rozładowania akumulatora 3. Błąd systemu - wysyłany w przypadku wystąpienia następujących problemów: przerwa obwodu sygnalizatora, brak komunikacji odbiornika bezprzewodowego, sabotaż odbiornika, zagłuszanie odbiornika bezprzewodowego, słaba bateria nadajnika bezprzewodowego, słaba bateria bezprzewodowej czujki dymu, brak sygnału nadzoru nadajnika bezprzewodowego. W formacie CONTACT ID wysyłany jest typ usterki i numer urządzenia. 4. Pożar - wysyłany w momencie alarmu pożarowego [38] Raportowanie powrotów zdarzeń systemowych FABRYCZNIE: Należy wybrać zdarzenia, dla których ma być raportowany powrót przy wykorzystaniu telefonu nr 1: 1. Przywrócenie zasilania AC 2. powrót akumulatora do stanu normalnego 3. koniec usterki 4. koniec alarmu pożarowego [39] Raport otwarcia/zamknięcia FABRYCZNIE: Należy wybrać, dla których użytkowników będą wysyłane raporty zamknięcia i otwarcia (uzbrojenia i rozbrojenia) na telefon 1. Opcje dla telefonu 2 [40] Numer obiektu FABRYCZNIE: puste Jest to numer wykorzystywany na stacji monitorowania do identyfikacji obiektu (numer konta). Dla formatu 4/2 należy wpisać 4 cyfry. Dla formatu 3/1 należy wpisać 3 cyfry i wcisnąć klawisz INSTANT zamiast 4 cyfry. [41] Numer telefonu 2 FABRYCZNIE: puste Pierwszy numer telefonu, pod który są raportowane zdarzenia do stacji monitorującej. Pomiędzy cyframi można dodatkowo wprowadzić znaki specjalne: B - wysłanie tonowo znaku *", D - 4-sekundowa pauza, C - wysłanie tonowo znaku #" E - Oczekiwanie na sygnał ciągły

11 S t r o n a 11 [42] Format komunikacji FABRYCZNIE: 4 Format odbiornika wykorzystywanego w stacji monitorującej: [0]- Wyłączony [4]- Universal High Speed [1]- Ademco Slow [5]- Zarezerwowany [2]- Radionics Slow [6]- Contact ID [3]- Silent Knight Fast [7] Pager [43] Opcje formatu komunikacji FABRYCZNIE: Handshake/Kissoff" 2300Hz - Jeżeli załączona, w trakcie łączenia się ze stacją monitorującą, centrala będzie oczekiwać sygnału zachęty o częstotliwości 2300Hz. Jeżeli wyłączona centrala będzie oczekiwać sygnału o częstotliwości 1400Hz. 2. Suma kontrolna - Wykorzystywane z formatami Ademco Slow, Radionics Fast, Silent Knight Fast i Universal Hight Speed. Należy załączyć, jeżeli stacja monitorująca wymaga formatu rozszerzonego. 3. Jedna cyfra kodu zdarzenia - Jeżeli załączona, do stacji monitorującej będzie wysyłana jedna cyfra kodu zdarzenia. Używane dla formatu 3/1. 4. Bez oczekiwania na Handshake - Jeżeli załączona, do wysyłania raportów do stacji monitorującej nie jest wymagany Handshake" i Kissoff. [44] Prefix FABRYCZNIE: puste Prefiks wybierany dla numerów telefonów 1, 2 i 3. [45] Opcje dialera (1) FABRYCZNIE: Dialer załączony - Opcja ta służy do załączenia i wyłączenia dialera telefonicznego centrali. Jeżeli centrala nie będzie podłączona do linii telefonicznej, należy tę opcję wyłączyć oraz opcje w komórkach 33, 43, Wybieranie tonowe/impulsowe - powtórne - Jeżeli załączona, centrala będzie tonowo wybierać numer telefonu. W przypadku niepowodzenia, następne wybieranie będzie odbywać się impulsowo. Jeżeli wyłączona, wybieranie numeru będzie odbywać się tylko impulsowo. 3. Wybieranie tylko tonowe - Jeżeli załączona, centrala będzie tonowo wybierać numer telefonu. 4. Raport zapasowy na telefon 2 - Jeżeli załączona, w przypadku nieudanej próby komunikacji przy użyciu telefonu 1, nastąpi próba komunikacji na telefon 2. [46] Opcje dialera (2) FABRYCZNIE: Wybieranie bez sygnału linii - Jeżeli załączona, przed wybraniem numeru telefonu centrala nie będzie oczekiwać na sygnał ciągły linii telefonicznej. 2. Europejski standard wybierania - Jeżeli załączona, wybieranie impulsowe będzie odbywać się w standardzie obowiązującym w Europie. Jeżeli wyłączona - standard amerykański 3. Po 4 próbach raport na telefon 2- Jeżeli załączona, raportowanie na telefon 2 (zapasowy), będzie odbywać się po 4 nieudanych próbach raportowania na telefon 1. Jeżeli wyłączona - po 8 próbach 4. Zarezerwowane Programowanie pager a Jeżeli wybrany został format pagera ([32] i/lub [42] i/lub [52] =7), wówczas na wyświetlaczy pager a przedstawione zostaną cyfry wg rysunku obok. Jeżeli dla danego numeru telefonu jest wybrany format pager'a, nie można dla tego telefonu załączać opcji Jedna cyfra kodu zdarzenia" i Suma kontrolna". Jeżeli dla pager'a wymagany jest identyfikator PIN, należy go zaprogramować w [47] (Cyfry początkowe Pager'a). Alarm na pager jest raportowany tak jak format 4/2, jednak kod alarmu jest wyświetlany przed numerem obiektu. Cyfry od B" do F", wpisane w kodach raportów i numerze obiektu będą konwertowane na 0". Jako cyfry początkowe i końcowe pager'a, można używać liter: B - wysłanie znaku *" C - wysłanie znaku #" [47] Cyfry początkowe pager a FABRYCZNIE: 0000 (max 30 cyfr) Należy wpisać cyfry pełniące funkcję kodu PIN w systemie pager owym. Cyfry te są wysyłane zawsze przed kodem raportu Przykład: Jeżeli wymagany jest 7-cyfrowy kod PIN, należy wpisać: [31]/[41]/[51]- numer pager a [32]/[42]/[52]-format pager a [47] XXXXXXX C 7-cyfrowy numer PIN Cyfra końcowa [48] Cyfra końcowa pager a FABRYCZNIE: 0000 (max 10 cyfr) Należy wpisać cyfrę kończąca komunikat przesyłany na pager. [49] Opcje pager a FABRYCZNIE: Pomiń dane alarmu - Jeżeli ta opcja jest załączona, w trakcie raportowania na pager będą przesyłane tylko cyfry początkowe i cyfry końcowe (kody i numer obiektu nie będą transmitowane). Umożliwia to przesyłanie dowolnych znaków, wpisanych jako Cyfry początkowe pager'a" i Cyfry końcowe pager'a" (np. numeru telefonu, który będzie prezentowany na wyświetlaczu pager'a). 2. Zarezerwowane 3. Zarezerwowane 4. Zarezerwowane Opcje dla telefonu 3 [50] Numer obiektu FABRYCZNIE: puste Jest to numer wykorzystywany na stacji monitorowania do identyfikacji obiektu (numer konta). Dla formatu 4/2 należy wpisać 4 cyfry. Dla formatu 3/1 należy wpisać 3 cyfry i wcisnąć klawisz INSTANT zamiast 4 cyfry. [51] Numer telefonu 3 FABRYCZNIE: puste Pierwszy numer telefonu, pod który są raportowane zdarzenia do stacji monitorującej. Pomiędzy cyframi można dodatkowo wprowadzić znaki specjalne: B - wysłanie tonowo znaku *", C - wysłanie tonowo znaku #" D - 4-sekundowa pauza, E - Oczekiwanie na sygnał ciągły [52] Format komunikacji FABRYCZNIE: 4 Format odbiornika wykorzystywanego w stacji monitorującej: [0]- Wyłączony [4]- Universal High Speed [1]- Ademco Slow [5]- Zarezerwowany [2]- Radionics Slow [6]- Contact ID [3]- Silent Knight Fast [7]- Pager

12 S t r o n a 12 [53] Opcje formatu komunikacji FABRYCZNIE: Handshake/Kissoff" 2300Hz - Jeżeli załączona, w trakcie łączenia się ze stacją monitorującą, centrala będzie oczekiwać sygnału zachęty o częstotliwości 2300Hz. Jeżeli wyłączona centrala będzie oczekiwać sygnału o częstotliwości 1400Hz. 2. Suma kontrolna - Wykorzystywane z formatami Ademco Slow, Radionics Fast, Silent Knight Fast i Universal Hight Speed. Należy załączyć, jeżeli stacja monitorująca wymaga formatu rozszerzonego. 3. Jedna cyfra kodu zdarzenia - Jeżeli załączona, do stacji monitorującej będzie wysyłana jedna cyfra kodu zdarzenia. Używane dla formatu 3/1. 4. Bez oczekiwania na Handshake - Jeżeli załączona, do wysyłania raportów do stacji monitorującej nie jest wymagany Handshake" i Kissoff. [54] Raport o alarmie linii FABRYCZNIE: Należy wybrać linie, dla których w momencie wystąpienia alarmu ma zostać wysłany raport z użyciem telefonu nr 3. [55] Raport zakończenia alarmu na linii FABRYCZNIE: Należy wybrać linie, dla których ma być wysyłany raport końca alarmu przy wykorzystaniu telefonu 3. Raport ten jest wysyłany po zakończeniu sygnalizacji alarmu lub po wyłączeniu alarmu poprzez wprowadzenie kodu. [56] Raportowanie zdarzeń systemowych FABRYCZNIE: Należy wybrać, jakie zdarzenia mają być raportowane przy wykorzystaniu telefonu nr 3: 1. Raportowanie alarmu Pożaru z manipulatora (7 i *) 2. Raportowanie alarmu Auxiliary z manipulatora (8 i *) / przymus 3. Raportowanie alarmu Napadowego z manipulatora (9 i *) 4. Raportowanie kodu testu stacji monitorującej [57] Raportowanie zdarzeń systemowych FABRYCZNIE: Należy wybrać, jakie zdarzenia mają być raportowane przy wykorzystaniu telefonu nr 3: 1. Raportowanie braku zasilania sieci (AC) - jest wysyłany, jeżeli czas przerwy zasilania AC przekroczy 15 minut. 2. Słaba bateria - wysyłany w momencie rozładowania akumulatora 3. Błąd systemu - wysyłany w przypadku wystąpienia następujących problemów: przerwa obwodu sygnalizatora, brak komunikacji odbiornika bezprzewodowego, sabotaż odbiornika, zagłuszanie odbiornika bezprzewodowego, słaba bateria nadajnika bezprzewodowego, słaba bateria bezprzewodowej czujki dymu, brak sygnału nadzoru nadajnika bezprzewodowego. W formacie CONTACT ID wysyłany jest typ usterki i numer urządzenia. 4. Pożar - wysyłany w momencie alarmu pożarowego [58] Raportowanie o przywróceniu systemu do poprzedniego stanu FABRYCZNIE: Należy wybrać zdarzenia, dla których ma być raportowany powrót przy wykorzystaniu telefonu nr 3: 1. Przywrócenie zasilania AC 2. powrót akumulatora do stanu normalnego 3. koniec usterki 4. koniec alarmu pożarowego [59] Raport otwarcia/zamknięcia FABRYCZNIE: Należy wybrać, dla których użytkowników będą wysyłane raporty zamknięcia i otwarcia (uzbrojenia i rozbrojenia) na telefon 3. Kody raportów [60] Kody alarmów dla formatów komunikacji 4/1 i 3/1 FABRYCZNIE: Wpisywane są tu kody raportów dla formatów impulsowych. Dla każdej linii wpisywana jest tylko jedna cyfra kodu, która wysyłana jest w formacie 3/1. W przypadku formatu 4/2 jest to pierwsza cyfra kodu, druga cyfra jest numerem linii alarmowej. Przykład: Jeżeli dla linii 2 wprowadzono kod z cyfrą 3, kod przesłany w formacie 4/2 będzie jako 32 [61] Kody alarmów dla formatu Contact ID FABRYCZNIE: W niniejszej komórce wprowadzane są kody raportów dla formatu Contact ID. Dla każdej linii wpisywana jest tylko jedna cyfra kodu, która oznacza rodzaj zdarzenia. 1. Pożar 7. Alarm gazowy 2. Napad 8. Alarm temperatury 3. Włamanie 9. Zarezerwowany 4. Przymus (zagrożenie) A. Alarm Auxiliary 5. Alarm ogólny B. Alarm z linii 24godz. 6. Zarezerwowany [62] Kody powrotu i problemu linii FABRYCZNIE: EF Niniejsza komórka składa się z 2 cyfr, gdzie pierwsza z nich to jest kod powrotu linii po alarmie, druga cyfra jest to kod problemu linii (zablokowania) Kod powrotu (pierwsza cyfra) - Wysyłany w momencie powrotu linii 1-8 do stanu normalnego (po alarmie). W formatach 4/2 druga cyfra kodu jest numerem linii. Przykład: Jeżeli w komórce 62 jako pierwsza cyfra jest wpisana wartość E, kod powrotu dla linii 4 będzie E4. Kod problemu linii (druga cyfra) - Wysyłany w momencie uzbrajania, jeżeli jedna lub więcej linii zostało pominiętych (uzbrojenie warunkowe). W formatach 4/2 druga cyfra kodu jest numerem linii. Przykład: Jeżeli w komórce 62 jako druga cyfra jest wpisana wartość F, kod problemu dla linii 4 będzie F4. [63] Systemowe kody raportów FABRYCZNIE: 11,23,21,FF,F9,F8,F1,11 Należy wprowadzić 2-cyfrowe kody raportów dla głównych zdarzeń systemu. Poszczególne zestawy cyfr nie są od siebie oddzielone, należy wprowadzać je kolejno (jedna po drugiej). Pożar z manipulatora (11) - wysyłany w momencie alarmu pożarowego, aktywowanego z klawiatury manipulatora. Alarm Auxiliary (23) - wysyłany w momencie alarmu Auxiliary, aktywowanego z klawiatury manipulatora. Napad z manipulatora (21) - wysyłany w momencie alarmu napadowego, aktywowanego z klawiatury manipulatora. Test SM (FF) - wysyłany w momencie wykonywania połączenia testowego ze stacją monitorującą. Brak zasilania sieci (F9) - wysyłany w momencie zaniku zasilania sieciowego centrali (AC). Słaba bateria (F8) - wysyłany w momencie wystąpienia rozładowania akumulatora zasilania rezerwowego. Błąd systemu (F1) - wysyłany w przypadku wystąpienia następujących problemów: przerwa obwodu sygnalizatora, brak komunikacji odbiornika bezprzewodowego, sabotaż odbiornika, zagłuszanie odbiornika bezprzewodowego, słaba bateria nadajnika bezprzewodowego, słaba bateria bezprzewodowej czujki dymu, brak sygnału nadzoru nadajnika bezprzewodowego. W formacie Contact ID, każdy rodzaj błędu/usterki jest rozróżniany indywidualnie. Pożar (11) -wysyłany w momencie alarmu, wygenerowanego przez przewodowe lub bezprzewodowe czujki pożarowe. [64] Kody powrotu zdarzeń systemowych FABRYCZNIE: CB Wprowadzana jest cyfra dla powrotu zdarzeń systemowych, wymienionych w adresie [63]. W trakcie wysyłania powrotu jakiegoś zdarzenia następuje zamiana pierwszej cyfry kodu [63] na [64]. Przykład: W przypadku rozładowania akumulatora zasilania rezerwowego przesyłany jest kod F8, natomiast po powrocie do stanu normalnego jest wysyłany kod E8.

13 S t r o n a 13 [65] Kod zamknięcia i kod otwarcia FABRYCZNIE: E Wprowadzany jest kod zamknięcia (pierwsza cyfra) i kod otwarcia (druga cyfra) Kod zamknięcia (C) - wysyłany w momencie uzbrojenia systemu przez użytkownika. W formatach 4/2 druga cyfra kodu jest numerem użytkownika (kodu). Przykład: Jeżeli w komórce o adresie 64 jako pierwsza cyfra jest wpisana wartość C, kod zamknięcia po uzbrojeniu przez użytkownika nr 2, będzie wysłany jako C2. Kod otwarcia (B) - wysyłany w momencie rozbrojenia systemu przez użytkownika. W formatach 4/2 druga cyfra kodu jest numerem użytkownika (kodu). Przykład: Jeżeli w komórce o adresie 64 jako druga cyfra jest wpisana wartość B, kod otwarcia po rozbrojenia przez użytkownika nr 2, będzie wysłany jako B2. [66] Kod przymusu FABRYCZNIE: 22 Kod przesyłany w momencie rozbrojenia systemu pod przymusem (użytkownik 8). Dodatkowe opcje dla dialera [67] Dodatkowe opcje dla telefonu nr 1 FABRYCZNIE: Otwarcie po alarmie (kod anulowania) - Jeżeli załączona, w przypadku rozbrojenia systemu w momencie gdy jest on w stanie alarmu, będzie wysyłany kod otwarcia przez użytkownika nawet, gdy ten użytkownik nie ma ustawionej opcji raportowania [39]. 2. Zamknięcie warunkowe - Jeżeli załączona, w przypadku uzbrojenia systemu z pominiętymi liniami, będzie wysyłany kod zamknięcia przez użytkownika nawet, gdy ten użytkownik nie ma ustawionej opcji raportowania [39]. 3. Zarezerwowane. 4. Zarezerwowane. [68] Dodatkowe opcje dla telefonu nr 3 FABRYCZNIE: Otwarcie po alarmie (kod anulowania) - Jeżeli załączona, w przypadku rozbrojenia systemu w momencie gdy jest on w stanie alarmu, będzie wysyłany kod otwarcia przez użytkownika nawet, gdy ten użytkownik nie ma ustawionej opcji raportowania [59]. 2. Zamknięcie warunkowe - Jeżeli załączona, w przypadku uzbrojenia systemu z pominiętymi liniami, będzie wysyłany kod zamknięcia przez użytkownika nawet, gdy ten użytkownik nie ma ustawionej opcji raportowania [59]. 3. Zarezerwowane. 4. Zarezerwowane. Urządzenia bezprzewodowe Do GEM-P800 można podłączyć maksymalnie 2 odbiorniki. Każdy nadajnik radiowy może być przyporządkowany do dowolnej linii (nie dotyczy pilotów i bezprzewodowych czujek dymu). Do danej linii alarmowej można przyporządkować tylko jeden nadajnik, jednak można ją jednocześnie wykorzystać jako przewodową. Pozwala to na jednoczesną obsługę czujki przewodowej i bezprzewodowej na jednej linii. Aby przypisać nadajnik radiowy do jednej z linii, należy wybrać komórkę odpowiednią dla tej linii i wprowadzić 7-cyfrowy unikalny kod identyfikacyjny, który znajduje się na obudowie i na płytce elektronicznej nadajnika. Sygnał przesyłany jest do odbiornika przy każdym pobudzeniu. Nadajnik co 65 minut przesyła również specjalny sygnał nadzorujący, stwierdzający jego obecność i poprawne działanie. Jeżeli sygnał nie dotrze w czasie określonym w programie centrali (czas nadzoru), na manipulatorze jest zgłaszany problem tego nadajnika. Czas nadzoru dla urządzeń alarmowych jest określany w komórce o adresie 16 i fabrycznie jest ustawiony na 12 godzin. Centrala umożliwia również rzeczywisty pomiar mocy sygnału radiowego docierającego z nadajnika do odbiornika. Uruchomienie wskazania poziomu sygnału jest załączane poprzez funkcję testowania linii FUNCTION i 7. Jeżeli zachodzi potrzeba, można w uruchomić rejestrację poziomu sygnału radiowego w pamięci zdarzeń, patrz: adres 92, opcja 4. Z centralą GEM-P800 współpracują następujące urządzenia bezprzewodowe: LIBRA-RECV-XP8 - odbiornik bezprzewodowy obsługujący 8 nadajników, LIBRA-TRANS2 - Bezprzewodowy kontaktron z dodatkowym kanałem, LIBRA-KEYF - Pilot 4-kanałowy, LIBRA-PIR - bezprzewodowa czujka ruchu, GEM-PIRPET bezprzewodowa czujka ruchu, odporna na zwierzęta, GEM-DT dualna bezprzewodowa czujka ruchu, LIBRA-GB - bezprzewodowa czujka zbicia szyby, LIBRA-SMK - bezprzewodowa czujka dymu. [71-78] Nadajniki bezprzewodowe 1 8 FABRYCZNIE: puste Należy wprowadzić kody identyfikacyjne nadajników bezprzewodowych. Kody te znajdują się w postaci naklejki na obudowie każdego nadajnika oraz na płytce elektronicznej. Kod identyfikacyjny składa się z 6 cyfr i jednej cyfry kontrolnej, która znajduje się po znaku :". Dla urządzeń obsługujących linie alarmowe (czujki ruchu, kontaktrony, czujki zbicia szyby) wprowadzana jest jeszcze jedna cyfra, która oznacza numer obsługiwanego punktu bezprzewodowego. Przykład: czujka ruchu obsługuje tylko jedną linię bezprzewodową- należy wpisać 1, kontaktron obsługuje 2 linie bezprzewodowe (kontaktron wewnętrzny + dodatkowe wejście) - dla pierwszej linii obsługującej kontaktron należy pisać 1, dla następnej 2. [81 84] Piloty bezprzewodowe 1 4 FABRYCZNIE: puste Należy wprowadzić numery identyfikacyjne 4-kanatowych pilotów, wykorzystywanych w systemie, Pilot posiada 4 przyciski, gdzie 2 z nich są wykorzystywane tylko do uzbrajania i rozbrajania, dodatkowe klawisze (AUX1 i AUX2) mogą być dowolnie programowane. Kod identyfikacyjny składa się z 7 cyfr oraz 2 cyfr dodatkowych, które definiują działanie klawiszy AUX1 i AUX2. Funkcje dla klawiszy AUX1 i AUX 2 1. Napad - generowanie alarmu napadowego (podobnie jak z manipulatora) 2. Auxiliary- generowanie alarmu Auxiliary (podobnie jak z manipulatora) 3. Załączenie sygnalizatora - wygenerowanie alarmu głośnego, naciśnięcie przycisku OFF wyłącza alarm. 4. Załączenie PGM - załącza wyjście programowalne, wyłączenie następuje po naciśnięciu przycisku OFF. 5. Uzbrojenie natychmiastowe - uzbraja system w trybie natychmiastowym (wyłącza zwłokę dla linii wejścia/wyjścia - tryb INSTANT). 6. PGM - Kontrola dostępu - Załącza wyjście PGM z zaprogramowaną opcją kontroli dostępu [23-2] 7. Pełne uzbrojenie - Przywraca do stanu czuwania linie wewnętrznie pominięte (Śledzące Wejścia/Wyjścia i Wewnętrzne z opóźnieniem zasilania), bez konieczności rozbrajania i ponownego uzbrajania. 8. Pomijanie linii wewnętrznych - pomija grupowo linie Wewnętrzne z opóźnieniem zasilania i linie Śledzące Wejścia/Wyjścia. [85 88] Bezprzewodowe czujki dymu 1 4 FABRYCZNIE: puste Należy wprowadzić numery identyfikacyjne bezprzewodowych czujek dymu. Kod identyfikacyjny składa się z 7 cyfr. Bezprzewodowa czujka dymu, co 65 minut przesyła specjalny sygnał nadzorujący, stwierdzający jej obecność i poprawne działanie. Jeżeli sygnał nie dotrze w czasie określonym w programie centrali (czas nadzoru), na manipulatorze jest zgłaszany problem linii pożarowej. Czas nadzoru dla bezprzewodowych czujek dymu jest określany w [17] i fabrycznie jest ustawiony na 8 godzin. Jeżeli załączona jest Głośna sygnalizacja usterek p.poż [96-3], czas nadzoru zostaje ustawiony na 4 godziny. Downloading [90] Numer telefonu oddzwaniania FABRYCZNIE: puste Numer telefonu, służący do zdalnego programowania centrali z komputera. Połączenie z centralą odbywa się w następujący sposób: 1. Modem komputera zestawia połączenie z centralą alarmową. 2. Następuje sprawdzania kodów zabezpieczających. 3. Jeżeli kody zabezpieczające są zgodne, następuje połączenie zwrotne z użyciem numeru oddzwaniania.

14 S t r o n a 14 [91] Ilość dzwonków FABRYCZNIE: 09 Należy określić ilość dzwonków, po których centrala ma odebrać połączenie telefoniczne. Wartość w tej komórce ma znaczenie, jeżeli została załączona opcja Downloading z dodzwanianiem" [92-1]. Ilość dzwonków należy ustawić większą niż dla automatu zgłoszeniowego (faxu, automatycznej sekretarki). [92] Opcje downloading u FABRYCZNIE: Downloading z dodzwanianiem - jeżeli załączona, nawiązanie połączenia z komputerem będzie następować po ilości dzwonków [91]. Jeżeli wyłączona, centrala nie będzie odbierać połączenia przy próbie dodzwaniania się. 2. Omijanie automatycznej sekretarki - opcja umożliwiająca wykonania downloading-u, jeżeli do linii telefonicznej podłączony jest Fax lub automat zgłoszeniowy. Aby wykonać programowanie centrali, należy z komputera zestawić połączenie telefoniczne. Jeżeli połączenie zostanie odebrane przez automat zgłoszeniowy, należy z programu do downloading-u przerwać połączenie telefoniczne i natychmiast zestawić następne. W takim przypadku, centrala odbierze połączenie po pierwszym dzwonku. 3. Downloading z funkcją FUNCTION i 6 - jeżeli załączona, wykonanie niniejszej funkcji powoduje zestawienie połączenia telefonicznego centrali alarmowej z komputerem, przy wykorzystaniu numeru telefonu oddzwaniania. 4. Rejestracja poziomu sygnału radiowego w pamięci zdarzeń - jeżeli załączona, centrala będzie rejestrować w pamięci zdarzeń poziom sygnału radiowego dla wysyłanych komunikatów nadzoru. Rejestracja następuje minimum raz na 2 godziny. [93] Numer identyfikacyjny automatycznego programowania FABRYCZNIE: puste Numer identyfikacyjny wykorzystywany do automatycznego programowania, przy użyciu programu PC Preset. Oprogramowanie wykorzystywane jest w następujący sposób: 1. W programie Quickloader tworzy się konto z odpowiednimi ustawieniami centrali. 2. Uruchamia się program PC Preset, wpisuje się w nim Identyfikator automatycznego programowania" dla utworzonego konta i ustawia się program w trybie oczekiwania. 3. Po podłączeniu linii telefonicznej do centrali alarmowej na docelowym obiekcie, programuje się w niej Numer telefonu oddzwaniania" i Identyfikator automatycznego programowania". 4. Z klawiatury manipulatora należy wcisnąć FUNCTION i 6, po czym centrala zestawia połączenie z komputerem. 5. Program PC Preset wyszukuje odpowiednie konto według identyfikatora programowania i w zależności od konfiguracji konta, następuje odczyt lub wysyłanie ustawień centrali. [94] Kod instalatora FABRYCZNIE: 4567 Kod ten stanowi również zabezpieczenie komunikacji z komputerem. Kod instalatora nie powinien zostać fabryczny, należy go zmienić! Jeżeli kod został zmieniony w trakcie programowania, w trakcie wychodzenia z trybu programowania należy użyć nowego kodu. Jeżeli [96-1], po wykonaniu resetu programu centrali, kod nie będzie przywrócony do wartości fabrycznych. [95] Kod użytkownika 1 FABRYCZNIE: 1234 Kod użytkownika 1 jest kodem głównym systemu, który może uzbrajać i rozbrajać system, oraz programować kody innych użytkowników. Jeżeli w komórce 97 została załączona opcja nr 4, kod użytkownika może służyć tylko do programowania kodów innych użytkowników. Jeżeli [96-2], kod użytkownika 1 może być zmieniany tylko z poziomu instalatora. [96] Opcje instalatora (1) FABRYCZNIE: Zabezpieczenie kodu instalatora - jeżeli załączona, po resecie centrali kod instalatora nie zostanie przywrócony do wartości fabrycznej. 2. Zabezpieczenie kodu użytkownika 1 -jeżeli załączona, kod użytkownika 1 nie może być zmieniany z poziomu użytkownika. 3. Głośna sygnalizacja usterek p.poż. - opcja przewidziana dla norm UL (normy amerykańskie). Czas nadzoru jest ustawiony na 4 godziny. Rozładowanie baterii w bezprzewodowych czujkach dymu i brak sygnału nadzoru jest sygnalizowany na wyjściu sygnalizatora 4. Oddzielna sygnalizacja usterek p.poż. - jeżeli załączona, usterka urządzeń p.poż jest sygnalizowany przez ciągłe świecenie się ikony FIRE Jeżeli wyłączona, usterki p.poż. są sygnalizowane na ikonie. [97] Opcje instalatora (2) FABRYCZNIE: Międzynarodowe protokoły wybierania - jeżeli załączona, dialer nie wybiera numeru jeżeli nie ma sygnału linii telefonicznej. Pomiędzy kolejnymi próbami wybierania zachowane są 60-sekundowe przerwy. Dialer oczekuje na sygnał linii telefonicznej przez 4 sekundy. 2. Odwrócenie polaryzacji sygnalizatora - jeżeli załączona, wyjście sygnalizatora ma odwróconą polaryzację działania (w stanie normalnym jest aktywne, w momencie alarmu jest wyłączone), Opcja ta wyłącza nadzór wyjścia sygnalizatora. 3. Automatyczne kasowanie usterek systemu-jeżeli załączona, do skasowania usterki systemu nie jest wymagane użycie klawisza RESET. Po zaniku, usterki są kasowane automatycznie. 4. Użytkownik 1 tylko programowanie -jeżeli załączona, kod użytkownika 1 służy tylko do zmiany kodów innych użytkowników, nie może służyć do uzbrajania i rozbrajania systemu [98] Ilość prób komunikacji FABRYCZNIE: 9 Należy określić ilość prób komunikacji ze stacją monitorującą zanim zostanie wyświetlony błąd komunikacji.

15 S t r o n a 15 INFORMACJA O BŁĘDACH / USTERKACH W przypadku pojawienia się błędów/usterek, sygnalizacja ikoną (BŁĄD SYSTEMU) może być rozpoznawana na dwa sposoby: ciągłe świecenie ikony oznacza usterkę przy prawidłowym zasilaniu sieciowym; mruganie ikony oznacza usterkę przy braku zasilania sieciowego. Szczegółową informacje o usterce można uzyskać poprzez wciśnięcie klawisza FUNCTION i 4, co zostanie zasygnalizowane zapaleniem się odpowiednim numerem linii i odpowiednią ilością sygnałów brzęczyka. Jeżeli w systemie wystąpiło kilka błędów można przeglądnąć szczegóły poszczególnych usterek wciskając klawisz INTERIOR. Poszczególne usterki zostały opisane w poniższej tabeli. Liczba sygnałów dźwiękowych na manipulatorze Zaświecony numer linii Typ usterki Przyczyna /sposób rozwiązania 1 1 Brak zasilania AC Należy sprawdzić czy transformator centrali jest podłączony do zasilania 1 2 Słaby akumulator Jeżeli wystąpił brak zasilania sieciowego, system był podtrzymywany z akumulatora. Jeżeli w przeciągu 24 godzin od momentu powrotu zasilania sieciowego centrala nie naładuje akumulatora należy wymienić akumulator w centrali 1 3 Błąd komunikacji ze stacja monitorowania / oprogramowaniem PC Preset 1. Wystąpi w momencie, gdy system nie prześle raportu do stacji monitorowania. Należy sprawdzić ustawienia centrali oraz sprawność linii telefonicznej. Błąd zniknie po sprawdzeniu listy błędów i automatycznym sprawdzeniu przez centralę linii telefonicznej. 2. Centrala nie nawiązała zdalnego połączenia z komputerem. Należy sprawdzić numer telefonu oddzwaniania oraz identyfikator programowania. 1 4 Usterka linii telefonicznej Należy sprawdzić połączenie linii telefonicznej. Skontaktuj się z serwisem telefonii 2 1 Usterka pętli sygnalizatora Należy sprawdzić podłączenie obwodu sygnalizatora. Wymagany rezystor EOL 2.2K, który służy za dodatkowe obciążenie wyjścia sygnalizatora. 2 2 Usterka linii pożarowej Należy sprawdzić podłączenia czujek dymu 2 3 Usterka urządzenia bezprzewodowego Brak komunikacji pomiędzy centrala a odbiornikiem. Dioda LED na odbiorniku zacznie migać. Obudowa odbiornika jest uchylona co załącza sabotaż 2 4 Zagłuszanie sygnału radiowego Słaba bateria w nadajniku bezprzewodowym Błąd komunikacji z nadajnikiem radiowym Słaba bateria w bezprzewodowej czujce dymu Błąd komunikacji z bezprzewodową czujką dymu Sygnał bezprzewodowy z urządzenia bezprzewodowego jest blokowany przez inne urządzenie lub przedmiot. Należy zmienić miejsce montażu urządzenia bezprzewodowego Bateria w nadajniku, którego numer jest wskazywany przez wyświetlacz jest słaba i należy ją wymienić. Należy stosować baterie zalecane w instrukcjach do poszczególnych urządzeń bezprzewodowych Centrala nie otrzymała w zaprogramowanym czasie raportu z nadajnika radiowego, którego numer wskazywany jest przez wyświetlacz. Należy sprawdzić czas przesyłania raportu z urządzenia bezprzewodowego. Słaba bateria w czujce dymu, której numer wskazywany jest prze wyświetlacz, należy wymienić. Należy stosować baterie zalecane w instrukcjach do poszczególnych urządzeń bezprzewodowych Centrala nie otrzymała w zaprogramowanym czasie raportu z czujki dymu, której numer wskazywany jest przez wyświetlacz. Należy sprawdzić czas przesyłania raportu z urządzenia bezprzewodowego Usterka linii Trzy przyczyny: zwarcie linii, sabotaż lub błąd testu urządzenia bezprzewodowego

16 S t r o n a 16 ROZWIĄZYWANIE PROBLEMÓW 1. Napięcie na wyjściu sygnalizatora spada do 3V w alarmie. W wyniku odwrotnego podłączenia akumulatora, nastąpiło przepalenie się ścieżki drukowanej połączonej z przewodami do akumulatora. Należy sprawdzić podłączenie akumulatora. 2. W jaki sposób można wyłączyć dźwięk na manipulatorze w trakcie trwania alarmu. Aby wyłączyć dźwięk sygnalizujący alarm w manipulatorze należy przycisnąć klawisz RESET. 3. Załączanie sygnalizacji dźwiękowej do linii. Funkcja sygnalizacji dźwiękowej jest automatycznie przypisana do wszystkich linii z wyłączeniem: Linii zaprogramowanej jako wewnętrzna z opóźnieniem Linia zaprogramowana jako wejście/wyjście Linia zaprogramowana jako 24-godzinna. Aby włączyć/wyłączyć sygnalizację należy wcinać FUNCTION i 5 4. Sygnalizator piezoelektryczny w momencie gdy nie ma alarmu, generuje słaby dźwięk. Jest to wynikiem wysokiej impedancji wewnętrznej sygnalizatora. Należy w sygnalizatorze zamontować dodatkowy rezystor, obciążający wyjście sygnalizatora (1-2,2kΩ). 5. Gdzie znajdują się bezpieczniki? Płyta centrala ma wbudowane elementy elektroniczne, które automatycznie ograniczają przepływ prądu w przypadku jego przekroczenia. 6. Wyjście PGM zaprogramowane jako Uzbrojenie" pulsuje w momencie alarmu. Pomiędzy wyjście PGM a plus zasilania (zacisk 12), należy podłączyć kondensator elektrolityczny od uF/25V. 7. Zwarcie wyjścia sygnalizatora nie jest zgłaszane jako usterka. Nadzór sygnalizatora działa tylko na rozwarcie pętli. 8. Nadajnik bezprzewodowy nie współpracuje z centralą. Należy otworzyć obudowę nadajnika, centrala powinna zasygnalizować usterkę. Jeżeli nie zgłasza usterki, sprawdzić czy czerwona dioda LED odbiornika mruga raz na sekundę. Należy sprawdzić połączenia między centralą a odbiornikiem, oraz wprowadzony numer identyfikacyjny nadajnika. Jeżeli zgłaszana jest usterka po otwarciu obudowy, sprawdzić czy prawidłowo wprowadziłeś numer punktu bezprzewodowego nadajnika oraz sprawdź prawidłowość konfiguracji nadajnika. 7. Wszystkie diody LED na manipulatorze migają. Manipulator nie komunikuje się z centralą należy sprawdzić połączenia. Centrala jest w trakcie programowania zdalnego (downloading-u). Centrala jest w trakcie inicjacji po załączeniu zasilania. 8. Manipulator nie sygnalizuje czasu na wejście. Wyłączony jest brzęczyk manipulatora (polecenie FUNCTION i 9). Aby załączyć brzęczyk należy ponownie wcisnąć klawisze FUNCTION i Manipulator nie sygnalizuje operacji brzęczykiem. Wyłączony jest brzęczyk manipulatora (polecenie FUNCTION i 9). Aby załączyć brzęczek należy zastosować ponownie funkcję FUNCTION i 9.

17 S t r o n a 17 SCHEMAT PODŁACZENIA CENTRALI GEM-P800
