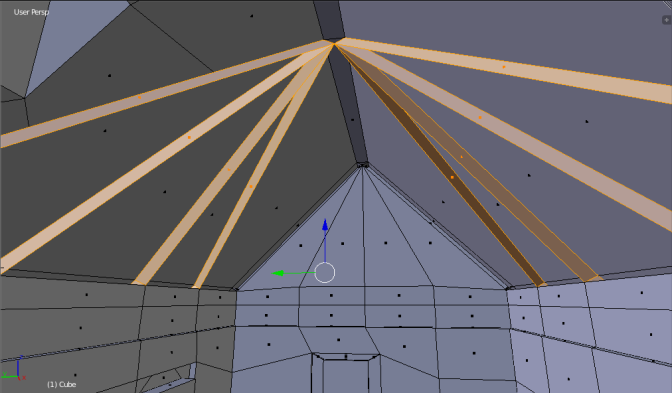

1 Grafika Komputerowa - materiały laboratoryjne Laboratorium Blender: tworzenie obiektu prostego domku na potrzeby projektu Lublina z XVIII wieku realizowanego przez koło grafiki komputerowej (część II: teksturowanie). Wstęp Teksturowanie obiektów nie jest zadaniem prostym i często zajmuje o wiele więcej czasu niż samo modelowanie obiektów. W tej instrukcji zostanie przedstawiony jeden z podstawowych sposobów teksturowania. Do instrukcji dołączone są przykładowe tekstury potrzebne do realizacji celu. Można jednak posłużyć się własnymi grafikami. Pamiętajcie jednak, że przy wyszukiwaniu grafik do teksturowania należy uwzględnić to, aby były one w dobrej rozdzielczości, nie były zabezpieczone prawami autorskimi oraz żeby grafiki przedstawiające okna nie miały żadnych odbić. 1. Przygotowanie obiektu Przed przystąpieniem do teksturowanie należy model nieco przygotować do tego zabiegu. Przygotowania te będą polegały głównie na usunięciu podwójnych wierzchołków i wewnętrznych face-ów. Przełączamy się więc do edit mode i zaznaczamy cały obiekt (podwójne naciśnięcie przycisku A) i z menu, które pojawia się po wciśnięciu W wybieramy opcję Remove doubles. Następnie zbliżamy kamerę do tego stopnia, aby prezentowany przez nią obraz pokazywał wnętrze naszego modelu. Może zdarzyć się tak, że kamera nie będzie chciała wejść do wnętrza modelu można jednak poradzić sobie z tym problemem zmieniając tryb kamery z ortogonalnego na zwykły klawiszem klawiatury numerycznej 5. Gdy kamera już pokazuje to co jest wewnątrz naszego obiektu należy zaznaczyć wszystkie face-y, które nie są widoczne z zewnętrznej strony i usunąć je przy użyciu X->faces. Przykładowo operacja ta może prezentować się tak jak na poniższym obrazku. Ostatnim etapem przegotowania będzie usunięcie face-ów znajdujących się u podstawy naszego modelu które i tak nie będą widoczne. 1.Zaznaczenie wewnętrznych face-ów

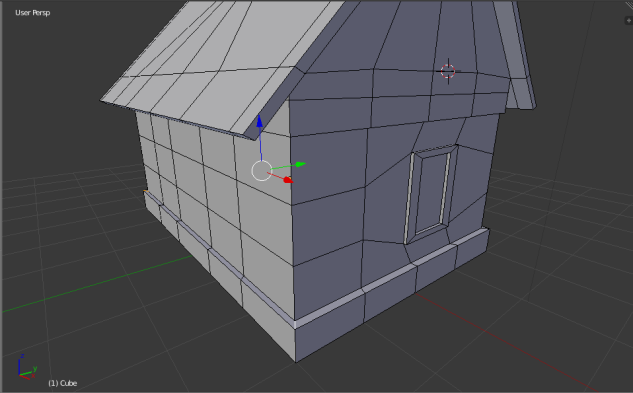

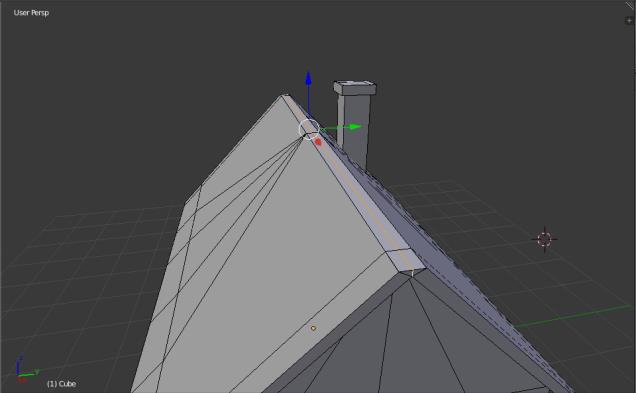

2 2. Wycinanie siatki obiektu. Kolejnym etapem będzie zaznaczenie krawędzi obiektu, które zostaną rozcięte i według, których zostanie utworzona dwuwymiarowa siatka modelu. Można tą operację porównać do rozcinania papierowego modelu sześcianu względem krawędzi tak, aby uzyskać siatkę jego modelu. Niestety operacja ta w przypadku każdego modelu domku może wyglądać zupełnie inaczej dlatego w tej instrukcji zaprezentuję tylko przykładowy tok postępowania. Krawędzie według, których zostanie rozcięty model nie muszą oddzielać poszczególnych jego segmentów ponieważ ten problem rozwiążemy poprzez grupowanie (patrz punkt 3) ważne jednak aby rozcinały one narożniki poszczególnych segmentów. Pamiętaj, że wybranie większej ilości krawędzi nigdy nie zaszkodzi i lepiej jest zaznaczyć zbyt wiele krawędzi i usunąć je w razie problemów w trakcie teksturowania (usunięcia dokonujemy poprzez zaznaczenie odpowiedniej krawędzi, naciśnięcie ctrl+e i wybranie opcji clear seam). Tak więc na początku przechodzimy do trybu edge select i zaznaczamy krawędzie z przytrzymanym klawiszem shift zgodnie z obrazkami poniżej: 2.Zaznaczenie narożnika 4.Zaznaczenie narożnika 3.Zaznaczenie narożnika 7.Zaznaczenie narożnika

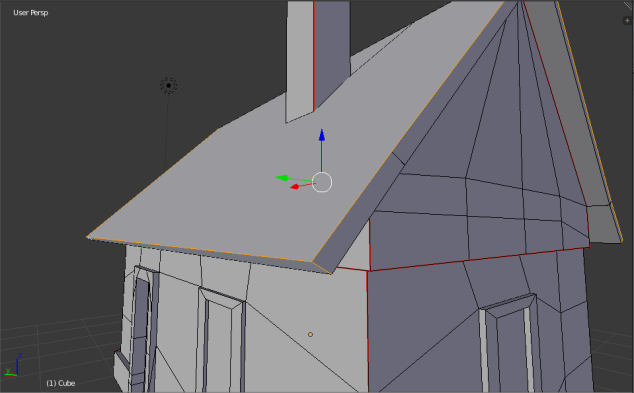

3 6.Odseparowanie ścian od poddasza 5.Odseparowanie ścian od poddasza 6.Odseparowanie ścian od poddasza 8.Wycięcie komina 7.Odseparowanie obu części dachu 9.Rozcięcie poddasza (tak samo ze wszystkich stron) 10.Wycięcie ramki drzwi 11.Efekt końcowy

4 12.Rozcięcie dachu (tak samo z każdej strony) Po zaznaczeniu wszystkich niezbędnych krawędzi dokonujemy zaznaczenia tzw. szwów przy użyciu opcji mark seam (klawisze ctrl+e i wybranie odpowiedniej opcji z menu). Po wykonaniu tej operacji zaznaczone krawędzie powinny zmienić kolor na czerwony. 3. Pogrupowanie elementów obiektu. Teraz zajmiemy się zbieraniem w grupy poszczególnych elementów tworzących domek takich jak ściany, drzwi i dach. W tym celu należy użyć trybu face select i takich narzędzi służących do zaznaczania jak: border select (klawisz B, przytrzymanie shift odznacza obiekty), selected curves to cyclic (klawisz C, przytrzymanie shift odznacza), zaznaczenie pętli (alt+lewy przycisk myszy). Przydatnym może się okazać również widok przezroczystego modelu, (klawisz Z) który pozwoli nam na jednoczesne zaznaczanie obiektów, które znajdują się za zaznaczaną powierzchnią i nie są widoczne bez zmiany położenia kamery w domyślnym solid mode. W kryzysowych sytuacjach przy zaznaczaniu trudnodostępnych i małych face-ów można posiłkować się zwykłym zaznaczeniem przy użyciu lewego klawisza myszy z przytrzymanym klawiszem shift. Pamiętaj, że przy zaznaczaniu elementów, które będą należeć do danej grupy powinieneś zaznaczać tylko te face-y, które będą posiadały swoją własną odrębną teksturę (np. obramowanie drzwi musi znajdować się w innej grupie niż same drzwi ponieważ te dwie grupy face-ów będą używały innych tekstur). Pierwszym elementem do zaznaczenia który najbardziej rzuca się w oczy są ściany. Zaznaczamy więc przy użyciu dowolnych narzędzi służących do zaznaczania wszystkie składowe face-y ścian tak jak pokazuje to poniższy obrazek. 13.Zaznaczenie ścian Po zaznaczeniu wszystkich face-ów tworzących ściany modelu należy oznaczyć je jako grupę. Aby tego dokonać wybieramy zakładkę Groups z panelu znajdującego się po prawej stronie (pokazuje to obrazek poniżej) i w panelu Vertex groups klikając + a następnie Assign tworzymy nową grupę.

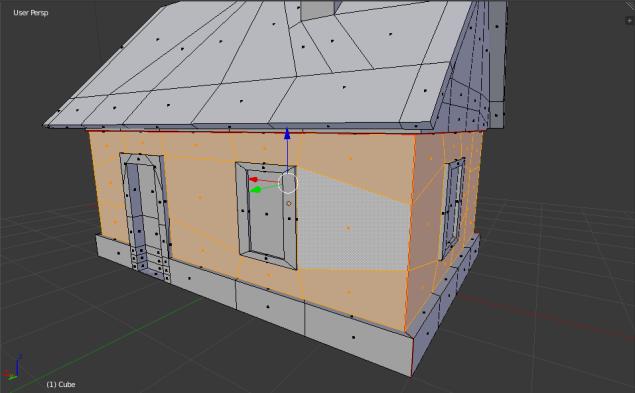

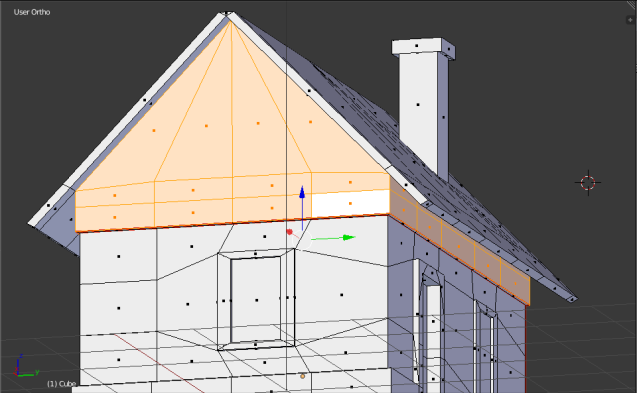

5 Powinniśmy także dla ułatwienia późniejszej orientacji w projekcie nadać grupie unikalną nazwę (np. Sciany). 14.Dodawanie nowej grupy Kolejne grupy, które należy utworzyć zostaną przedstawione w formie serii obrazków 15.Zaznaczenie dolnego segmentu 17.Zaznaczenie obramowania drzwi 16.Zaznaczenie drzwi 18.Zaznaczenie poddasza

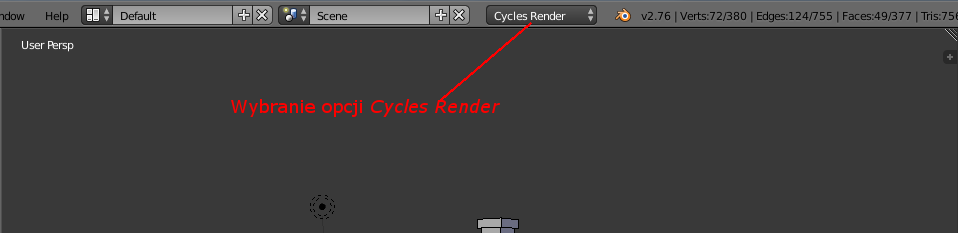

6 19.Zaznaczenie dachu 21.Zaznaczenie komina 20.Zaznaczenie dachu 2 22.Zaznaczenie Okna (każde w innej grupie) 4.Teksturowanie Przechodzimy do głównej części naszego zadania. Pierwszą czynnością jaką należy wykonać jest zmiana typu renderowania na Cycles Render tak jak pokazano to na obrazku poniżej. Teksturowanie będzie polegało na zaznaczaniu poszczególnych grupy, które wcześniej utworzyliśmy i dodawania dla nich oddzielnych materiałów. Pierwszą czynnością jaką wykonamy będzie dodanie tzw. UVmapy. Robi się to w panelu Groups w zakładce UVMaps dokładnie tak samo jak dodawało się kolejne grupy. Następnie w zakładce Vertex Groups przy użyciu opcji Select zaznaczamy jedną z wcześniej przygotowanych grup (np. Sciany). Przechodzimy do zakładki Material (obrazek poniżej), dodajemy nowy materiał przy użyciu przycisków + a następnie new, jako color ustawiamy Image texture i używając open wybieramy lokalizację pliku z teksturą(w przypadku ścian jeżeli korzystamy z udostępnionych wraz z poradnikiem tekstur grafika będzie się nazywać sciany.jpg). Po dodaniu materiału zatwierdzamy go klikając Assign.

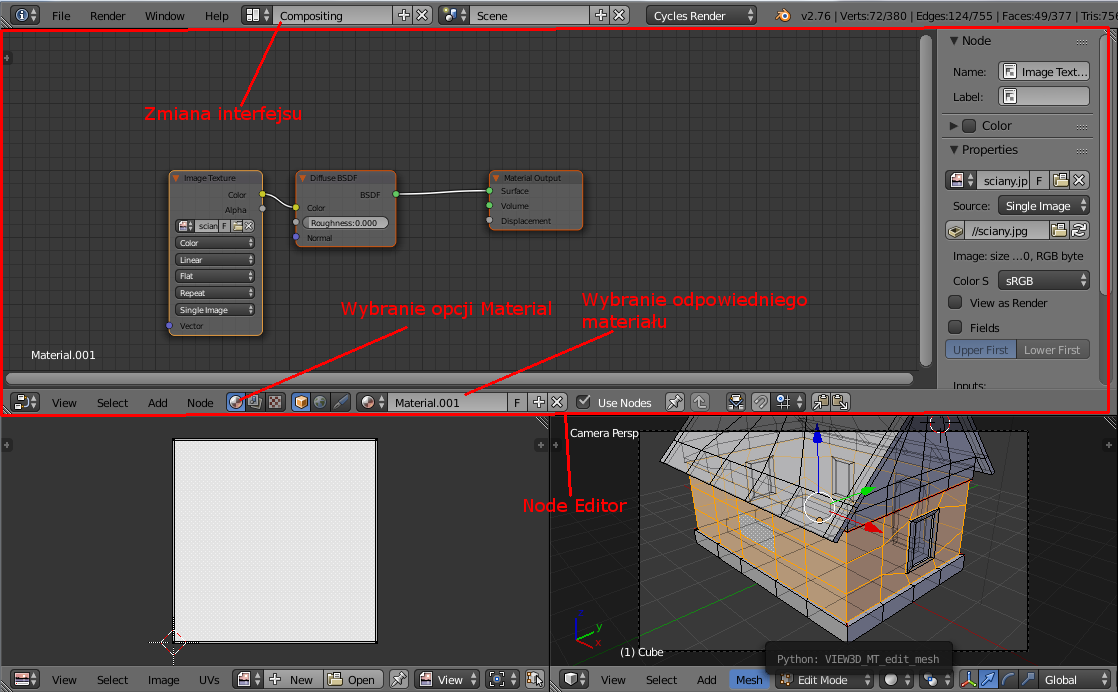

7 23.Dodawanie nowego materiału Gdy mamy utworzoną już UVmapę i dodany pierwszy materiał musimy przełączyć rodzaj interfejsu z Default na Composting i w ekranie przedstawiającym Node Editor wybrać Material zamiast Texture (screen z konfiguracją poniżej). 24.Konfiguracja interfejsu Kolejnym etapem będzie podpięcie naszej UVmapy. W tym celu w Node Editor wybieramy opcję Add- >Input->Attribute. W polu Name wpisujemy nazwę UVmapy (domyśle UVMap) i łapiąc za niebieskie pole Vector łączymy je linią z polem Vector zakładki Image Texture tak jak pokazuje poniższy obrazek.

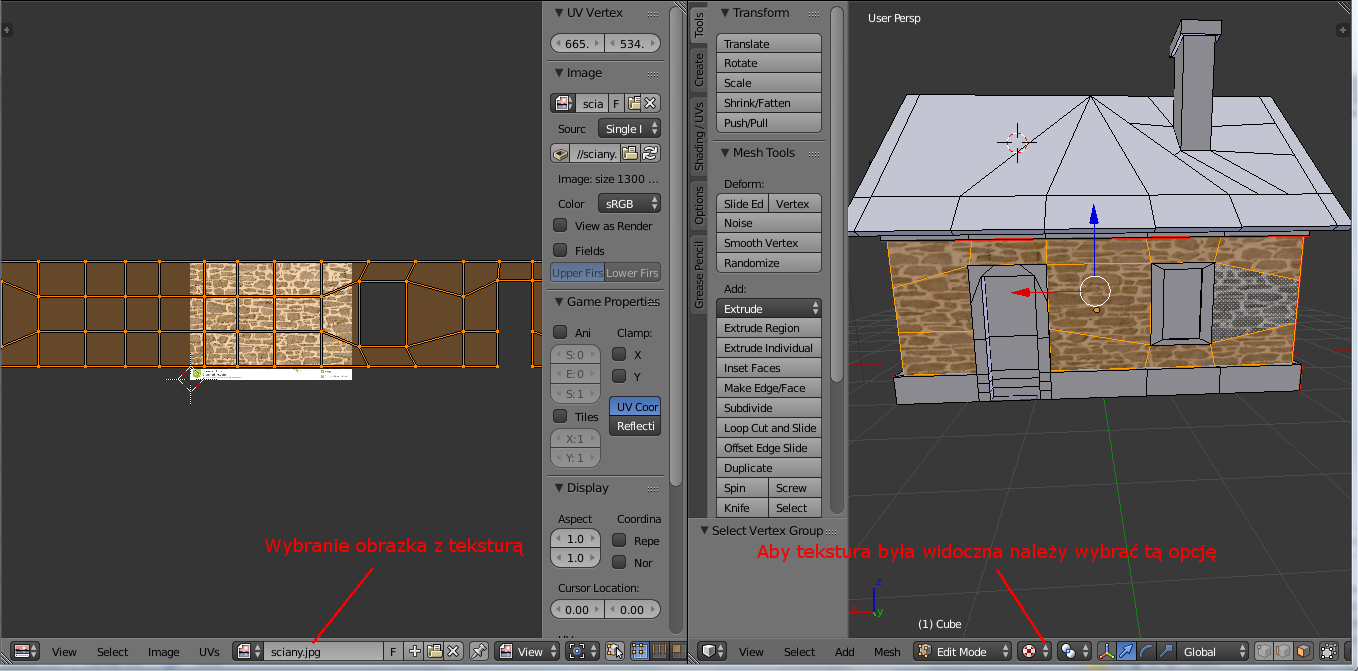

8 25.Obsługa Node Editor-a Po odpowiednim podłączeniu UVmapy ponownie zmieniamy ustawienie interfejsu i tym razem wybieramy UV Editing. W oknie przedstawiającym nasz model po wciśnięciu klawisza U wybieramy opcję Unwrap (pamiętaj o tym, że musi być uprzednio zaznaczona odpowiednia grupa np. Sciany). Naszym oczom w panelu po lewej powinna ukazać się siatka zaznaczonej grupy face-ów tak jak to przedstawia screen poniżej. Kolejnym krokiem jest dodanie grafiki tekstury i wyskalowanie siatki tak aby tekstura ładnie układała się na modelu (skalowanie siatki wykonuje się w lewym oknie zaznaczając uprzednio ją całą poprzez podwójne wybranie klawisza A, przyciskiem S z możliwością wyboru osi X oraz Y). Przydatne może się również odwrócenie siatki o 180 stopni (klawisz R i wpisanie wartości 180). Pamiętaj, że aby tekstura była widoczna na modelu należy wybrać w Viewport Shading opcję Texture. Aby efekt teksturowania był jak najlepszy dobrze jest skalować siatkę do jak największych rozmiarów. UWAGA: Jeżeli tekstura, która pojawi się na obiekcie będzie się krzywo układać konieczne jest dodanie dodatkowych szwów i ponowne rozłożenie opcją Unwrap odpowiedniej grupy lub wyrównanie siatki (poprzez zwykłe przesuwanie wierzchołków przy użyciu Grab/Move względem osi X i Y). 26.Teksturowanie ścian W trakcie teksturowania może się zdarzyć że tekstura będzie kończyć się w niewłaściwym miejscy np. w środku ściany. Aby zniwelować ten efekt należy wyskalować lub przesunąć siatkę obiektu względem osi X tak aby koniec tekstury znalazł się na krawędzi budynku (tak jak pokazują obrazki poniżej).

9 27.Złe ustawienie tekstury 28.Dobre ustawienie tekstury Przy dodawaniu wszystkich następnych tekstur dla poszczególnych grup powtarzamy kroki zaczynające się od dodania nowego materiału więc nie będę pokazywać w tej instrukcji jak się to robi dla każdej z grup. Proces ten może się jednak nieco różnić dla drzwi, okien, dachu i komina więc teksturowanie tych elementów zostanie w tej instrukcji przedstawione. Dalsze teksturowanie może wymagać także możliwości zaznaczenia całego odseparowanego fragmentu siatki (operację tą wykonuje się przyciskiem L). W przypadku komina problem może polegać na niewystarczającej ilości szwów rozcinających obiekt lub krzywym układaniu się tekstury na obiekcie spowodowanym niewłaściwym ułożeniem wierzchołków siatki (screen-y poniżej wyjaśniają wszystko). 29.Krzywo ułożona tekstura komina 30.Dobre ustawienie tekstury Teksturowanie dachu będzie wymagało odpowiedniego ustawienia kamery i zastosowania innego sposobu generacji siatki obiektu. Wciskamy więc klawisz 7 (klawiatura numeryczna) tak aby kamera ustawiła się idealnie nad obiektem i po wciśnięciu U wybieramy opcję Project from view (widok powinien być zmieniony na ortogonalny klawiszem 5) oraz skalujemy uzyskaną siatkę. Efekt powinien prezentować się jak na załączonym obrazku. Jeżeli na, którejś z części dachu tekstura będzie układać się w niewłaściwą stronę niezbędne będzie zaznaczenie jej klawiszem L i obrócenie o 180 stopni (klawisz R i wpisanie wartości 180)

10 31.Wyrównana siatka obiektu Podobnie postępujemy z dolną częścią dachu, która powinna być oznaczona jako oddzielna grupa. Pamiętamy jedynie o tym aby wybrać odpowiednią teksturę (może być do ta sama tekstura, która została użyta dla górnej części przyciemniona w programie do grafiki 2d) i o innym ustawieniu kamery (7+ctrl w widoku ortogonalnym aktywowanym klawiszem 5). 32.Teksturowanie dolnej części dachu

11 Sprawa teksturowania drzwi jest dosyć prosta. Wystarczy odpowiednio wyskalować ich siatkę tak aby tekstura pokryła całą powierzchnię drzwi. Obramowanie drzwi będzie posiadało osobnę teksturę. 33.Teksturowanie drzwi Przy dodawaniu tekstury obramowania drzwi korzystamy z tej samej techniki co w przypadku dachu. Jedyna różnica polega na wybraniu odpowiedniego ustawienia kamery (1,3,3+ctrl lub 1+ctrl) i nie używaniu widoku ortogonalnego ponieważ sprawiło by to, że tekstura będzie źle wyglądała by na bocznych ścianach teksturowanego obiektu. 34.Teksturowanie obramowania drzwi Ostatnim etapem jest dodanie tekstury okna. Technika jest bardzo podobna jak w przypadku drzwi z tym, że ja nie używałem w moim projekcie odrębnych tekstur dla okien i ich ramek (co nie znaczy, że ty nie możesz tak zrobić) i dla każdego okna dodawanie tekstury będzie odrębnym zadaniem. Problem może sprawić jedynie takie wyskalowanie poszczególnych siatek okien tak aby okna były identyczne.

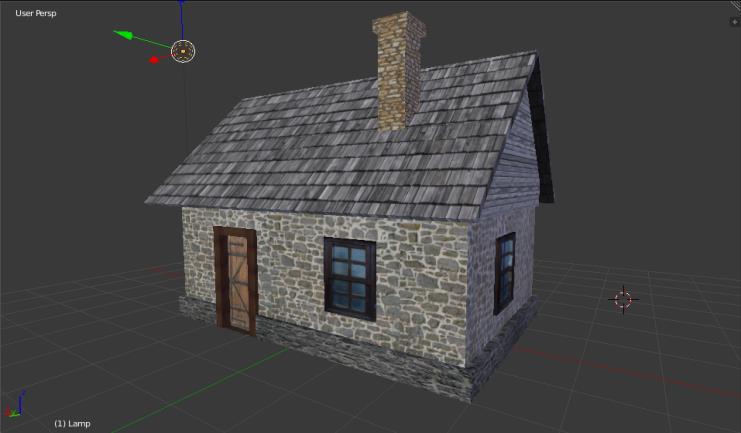

12 Musisz także zwrócić uwagę na to aby szybki z tekstury nie wyszły poza krawędzie oddzielające szybki od ramek. 35.Teksturowanie okien Zakończenie Tak oto dobiegła końca nasza przygoda z teksturowaniem. Ostateczny efekt można podziwiać zmieniając tryb prezentowanego obrazu z Texture/Solid na Rendered (nie radzę jednak tego robić na słabych komputerach ). Mam nadzieje, że jesteście usatysfakcjonowani z uzyskanych efektów i instrukcja się wam podobała
