Dräger X-zone 5500 przenośny system do elastycznego monitorowania stref

Transkrypt

1 przenośny system do elastycznego monitorowania stref Najnowocześniejsze monitorowanie stref, w połączeniu z detektorami gazów Dräger X-am 5000, 5100 lub 5600, przeprowadza pomiary do sześciu gazów jednocześnie i rozszerza przenośną technologię wykrywania gazów do niepowtarzalnego poziomu o wielu zastosowaniach. D INNOWACYJNY MONITORING STREF Dräger X-zone 5500 rozszerza osobiste detektory gazów X-am 5000, 5100 i 5600 w innowacyjne urządzenia monitorujące o szerokim zakresie zastosowań. Opatentowana kombinacja zwiększająca bezpieczeństwo dodatkowo do osobistych detektorów noszonych przy sobie; te odporne i wodoszczelne systemy strefowe lokalizowane są tam, gdzie spodziewane są zagrożenia gazowe. WYRAŹNE OSTRZEŻENIE Zielony pierścień diod LED, widoczny nawet z dużej odległości, informuje o czystym powietrzu, bez toksycznych czy wybuchowych gazów. W razie wykrycia zagrożenia diody LED zmieniają kolor z zielonego na czerwony, wyraźnie wizualnie informując o obecności gazu. Co więcej, uruchomiony zostaje głośny sygnał dźwiękowy świadczący o koniecz ności ewakuacji. Wloty gazów Dräger X-zone 5500 skonstruowano w taki sposób, aby gaz dyfundował do Dräger X-am 5000, 5100 lub 5600 ze wszystkich otaczających go stron. BEZPRZEWODOWA LINIA BEZPIECZEŃSTWA Automatycznie połączyć ze sobą można do 25 urządzeń Dräger X-zone 5500, tworząc linię bezpieczeństwa. Takie połączenie urządzeń monitorujących umożliwia szybkie utworzenie sieci bezpieczeństwa, chroniącej większe obszary. Po wykryciu alarmu gazowego, Dräger X-zone 5500 przesyła sygnał alarmowy do wszystkich jednostek wchodzących w skład linii bezpieczeństwa. Migający na czerwono alarm główny jednostki, która wykryła gaz, kontrastuje z czerwono-zielonymi migającymi alarmami pozostałych urządzeń, umożliwiając proste rozpoznanie stanu alarmu i rzeczywistej lokalizacji zagrożenia. Przy odpowiedniej konfiguracji, na wyświetlaczu wskazywane jest również maksymalne stężenie gazu w monitorowanej strefie. W połączeniu z wyświetlaczem X-zone ID możliwe jest jednoznaczne odgraniczenie strefy zagrożenia. CIĄGŁA PRACA DO 120 GODZIN Akumulator 24 Ah Dräger X-zone 5500 zapewnia do 120 godzin ciągłego działania przez cały tydzień pracy. D D Widok od przodu Widok z tyłu

2 02 DRÄGER X-ZONE 5500 DRÄGER X-ZONE 5500 Dojście gazu w zakresie 360 Dräger X-am 5000/X-am 5600/ X-am 5100 Uchwyt transportowy Diody LED stanu Pierścień podświetlanych diod LED w zakresie 360 Wzmacniacz alarmów z alarmami w zakresie 360 Akumulator (24 Ah) D INNE ZALETY Dojście gazu w zakresie 360 Dopuszczenie do stosowania w strefie 0 zagrożenia wybuchem (ze Switch On lub Switch Off dla strefy 1 zagrożenia wybuchem) Po jednym sprawdzeniu w miejscu instalacji nie trzeba codziennie przeprowadzać testu funkcjonowania i kalibracji urządzenia Możliwość indywidualnej konfiguracji za pomocą oprogramowania Dräger CC-Vision PC (przykładowo możliwość ustawienia częstotliwości alarmów) Ładowarka indukcyjna: proste i wygodne ładowanie bezstykowe OPCJONALNIE: STACJE PRZEŁĄCZNIKOWE DRÄGER X-ZONE SWITCH ON LUB SWITCH OFF Dostępne jako wyposażenie dodatkowe skrzynki Switch On lub Switch Off to ekonomiczny, szybki i prosty sposób zwiększenia bezpieczeństwa podczas zewnętrznych prac w strefie 1 zagrożenia wybuchem. W przypadku alarmu skrzynka Switch Off w ciągu kilku sekund automatycznie odcina zasilanie, przykładowo do spawarki. W razie zagrożenia natychmiast reaguje skrzynka Switch On, aktywując przykładowo sygnalizację świetlną kontroli dostępu lub wentylację. Odpowiadającą stację przełączającą można łatwo podłączyć do Dräger X-zone 5500 za pośrednictwem bezpotencjałowego styku alarmowego. INTERFEJS PRZESYŁU DANYCH MODBUS Integracja z systemem pomieszczenia kontrolnego Podłączenie do wyświetlaczy zewnętrznych takich, jak Dräger RVP 5000 D Dräger X-zone Switch Off D Dräger X-zone Switch On

3 ŁATWE PODŁĄCZANIE INFORMACJE WSZĘDZIE Nowe urządzenie Dräger X-zone 5500 z modułem GSM X-zone Com wysyła wszystkie dane pomiarowe i sygnały ostrzegawcze do lokalizacji użytkownika pocztą elektroniczną, przez SMS i do chmury. BEZPIECZNIEJSZA METODA MONITOROWANIA STREF Czas, miejsce i stężenie gazu to najważniejsze informacje w przypadku wycieku gazu. W trakcie ratowania życia liczy się każda sekunda. Dlatego opracowaliśmy skuteczniejszy i znacznie bezpieczniejszy typ monitoringu stref z urządzeniami Dräger X-zone 5500 w połączeniu z modułem X-zone Com. W ten sposób dane pomiarowe i alarmy można również odbierać poza strefą zagrożenia. NOWY MODUŁ GSM X-ZONE COM Moduł umożliwia uzyskiwanie bezprzewodowego dostępu do danych detektora na Dräger X-zone 5500 poprzez sieć GSM. Czy to żądania stanu, czy alarmy przez SMS albo okresowa wysyłka danych pocztą elektroniczną na serwer FTP lub w chmurze moduł GSM X-zone Com wysyła wszystkie dane bezpośrednio do wybranego urządzenia. W kombinacji z X-zone Com, do 15 urządzeń Dräger X-zone może połączyć się w bezprzewodowy łańcuch bezpieczeństwa, co umożliwia dokładne i wszechstronne monitorowanie dużych stref. Do tego celu potrzebne jest tylko jedno urządzenie X-zone Com, które będzie retransmitować dane z całego łańcucha. W ten sposób wszystkie istotne informacje takie, jak maksymalne wartości zmierzonych typów gazów, dotrą do odpowiedzialnych osób w ciągu sekund. DODATKOWE FUNKCJE Dane ze zdefiniowanej grupy Dräger X-zone 5500 można wyświetlać na laptopie przy użyciu funkcji Bluetooth. Zintegrowany moduł GPS przesyła pozycję X-zone Com, a wraz z nią również lokalizację źródła zagrożenia. Rejestrator danych zapisuje mierzone wartości w trybie ciągłym. Zapobiega to utracie danych. Analiza trendów może być wykonywana w prosty sposób w chmurze. Dzięki temu wszystkie ważne działania od ewakuacji i zabezpieczenia, aż po eliminację problemu i wznowienie pracy można wprowadzić szybciej, skuteczniej, a przede wszystkim w bezpieczniejszy sposób. SPOSÓB KOMUNIKACJI X-ZONE COM Chmura PC PC Telefon komórkowy Internet D SMS Operator GSM z X-zone Com Dräger X-zone X-zone Com

4 DRÄGER X-ZONE D DANE TECHNICZNE Wymiary (S W G) mm. Waga 10 kg (akumulator 24 Ah) Warunki otoczenia Temperatura maks. +40 C Ciśnienie od 700 do hpa Wilgotność względna od 10 do 95 % Stopień ochrony IP67 Alarm Wizualny diody LED w zakresie 360 (podświetlany pierścień) Dźwiękowy w zakresie 360 ; > 108 db w odległości 1 m, 120 db w odległości 30 cm Konfigurowalne schematy, częstotliwości i głośności alarmów Sygnał stanu Zielone wskazanie stanu (w zakresie 360 ), podświetlony pierścień (diody LED) Czas pracy Ok. 120 h (akumulator 24 Ah) przy w pełni naładowanym Dräger X-am 5000/5600 i 30 min. alarmu dziennie Czas ładowania Ok. 14 godz. Elastyczne źródło zasilania: zewnętrzna ładowarka V (na całym świecie) lub indukcyjna ładowarka bezprzewodowa Działanie pompy Maksymalna długość węża: 45 m Wyjście alarmowe Bezpotencjałowy styk alarmowy samoistnie bezpiecznych obwodów (6-biegunowych); < 20 V do 0,25 A (prąd stały 0,15 A); obciążenie opornościowe Transmisja radiowa Częstotliwości ISM nielicencjonowane na całym świecie Radio cyfrowe, solidne i wolne od zakłóceń transmisje nawet do 100 m Dopuszczenia RF 868 MHz (UE, Norwegia, Szwajcaria, Turcja, Afryka Południowa, Singapur) 915 MHz (USA, Kanada, Indie, Australia) 433 MHz (Rosja) Dopuszczenia ATEX I M1 Ex ia I Ma II 1G Ex ia IIC T3 Ga II 2G Ex ia d IIC T4 Gb IECEx Ex ia IIC T3 Ga Ex ia d IIC T4 Gb Ex ia I Ma CSA/US Klasa I, strefa 0, AEx ia IIC T3 Ga (dopuszczenie w trakcie) Klasa I, strefa 1, AEx ia d IIC T4 Gb X-zone Com Wymiary (S W G) mm (z X-zone mm) Waga 7 kg Klasa ochrony IP67 (z zamkniętymi portami) Oznaczenie ATEX ATEX II 2G Ex ib [ia IIC Ga] IIB T4 Gb Zakres temperatur Praca akumulatora: -10 C +40 C Ładowanie/zasilanie z sieci: 0 C +30 C Akumulator 13,5 Ah NiMh, 12 V DC Pamięć danych 8 MB, rekordów danych Komunikacja Bluetooth klasa 1 Modem GSM/GPRS Telit Antena dwupasmowa 900/1.800 MHz Interfejsy Złącze RS485 do X-zone Złącze RS232 do komputera PC Przyłącze dla Dräger Switch On/Switch Off Odbiornik GPS

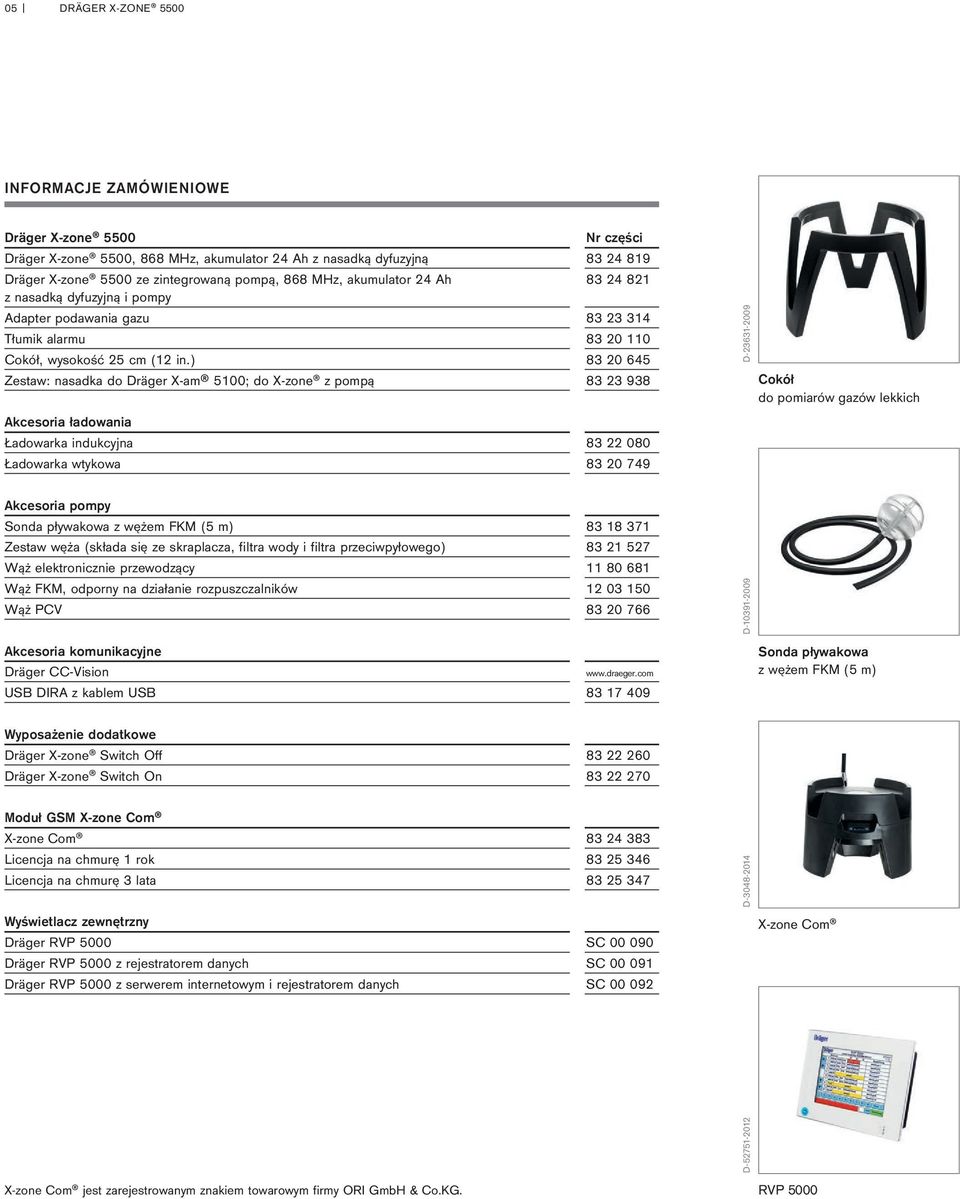

5 05 DRÄGER X-ZONE 5500 INFORMACJE ZAMÓWIENIOWE Nr części, 868 MHz, akumulator 24 Ah z nasadką dyfuzyjną ze zintegrowaną pompą, 868 MHz, akumulator 24 Ah z nasadką dyfuzyjną i pompy Adapter podawania gazu Tłumik alarmu Cokół, wysokość 25 cm (12 in.) Zestaw: nasadka do Dräger X-am 5100; do X-zone z pompą Akcesoria ładowania Ładowarka indukcyjna Ładowarka wtykowa D Cokół do pomiarów gazów lekkich Akcesoria pompy Sonda pływakowa z wężem FKM (5 m) Zestaw węża (składa się ze skraplacza, filtra wody i filtra przeciwpyłowego) Wąż elektronicznie przewodzący Wąż FKM, odporny na działanie rozpuszczalników Wąż PCV Akcesoria komunikacyjne Dräger CC-Vision USB DIRA z kablem USB D Sonda pływakowa z wężem FKM (5 m) Wyposażenie dodatkowe Dräger X-zone Switch Off Dräger X-zone Switch On Moduł GSM X-zone Com X-zone Com Licencja na chmurę 1 rok Licencja na chmurę 3 lata Wyświetlacz zewnętrzny Dräger RVP 5000 SC Dräger RVP 5000 z rejestratorem danych SC Dräger RVP 5000 z serwerem internetowym i rejestratorem danych SC D X-zone Com D X-zone Com jest zarejestrowanym znakiem towarowym firmy ORI GmbH & Co.KG. RVP 5000
