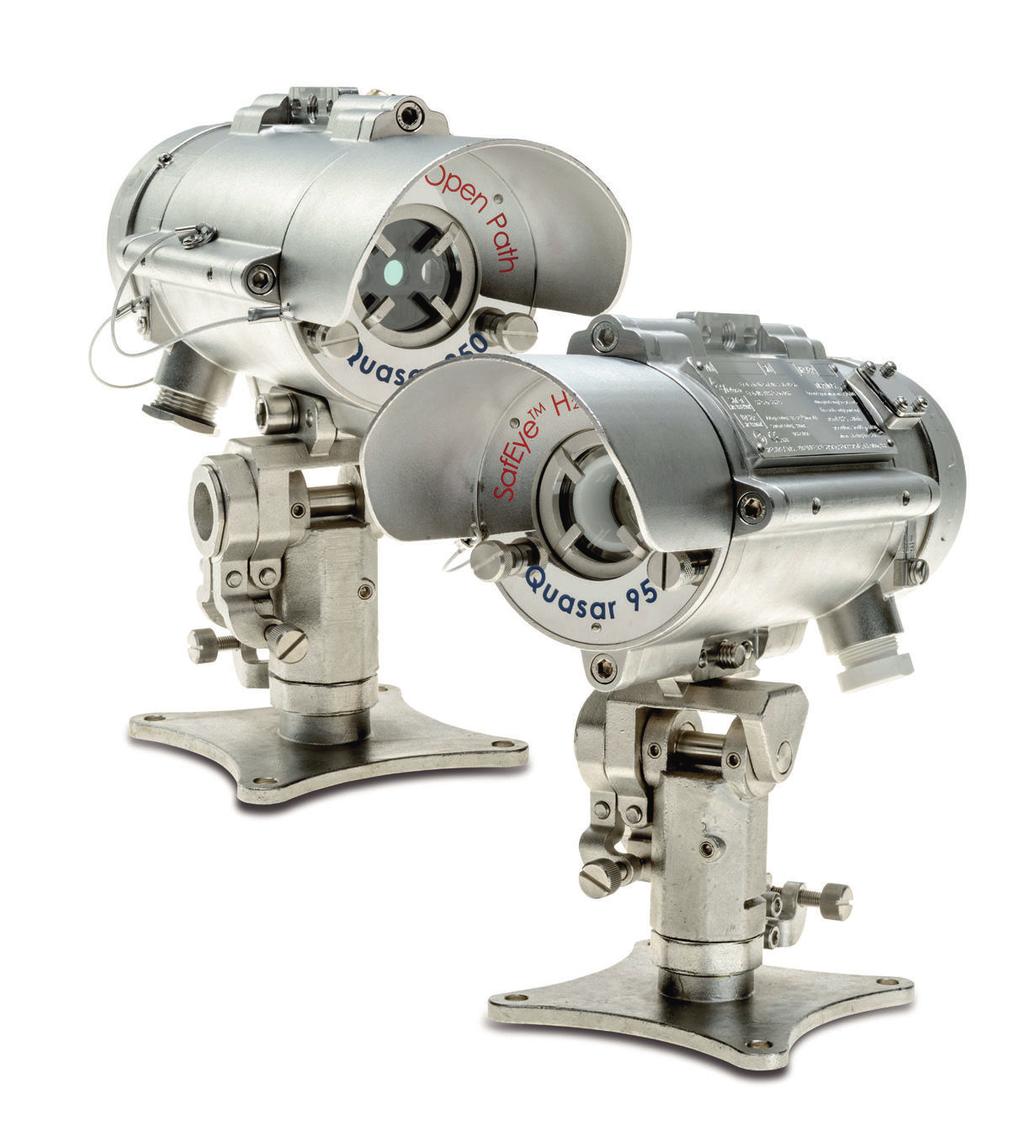

1 SafEye Quasar 950/960 Detektor gazów toksycznych i tlenu Specjalistyczne detektory gazów UV z otwartą ścieżką SafEye Quasar 950 i 960 zapewniają rzetelne monitorowanie wycieków gazu Model Quasar 950 wykrywa takie toksyczne gazy jak siarkowodór i dwutlenek siarki Model Quasar 960 ostrzega przed szkodliwym amoniakiem Producent: Nadajnik Odbiornik Osłona pogodowa Wpust kablowy / NPT ¾" Ksenonowe światło błyskowe D Mechanizm ustawiania współosiowego Obrotowy uchwyt montażowy Czujniki pomiarowe i referencyjne Wpust kablowy / NPT ¾"

2 02 SafEye Quasar 950/960 Zalety SafEye wysoki poziom ochrony Stacjonarne detektory gazu z otwartą ścieżką serii SafEye Quasar 950 i SafEye Quasar 960 mają za zadanie chronić personel zakładu oraz obszary wysokiego ryzyka Czujniki w detektorach wyróżniają się wysoką czułością i krótkimi czasami reakcji Zasięg do 60 m pozwala wykonywać wiarygodne pomiary stężeń toksycznych substancji, takich jak siarkowodór (H2S), dwutlenek siarki (SO2) i amoniak (NH3) Wytrzymałość i odporność Detektory SafEye Quasar 950/960 sprawdzają się nawet w skrajnie ciężkich, niesprzyjających warunkach Podgrzewane soczewki zabezpieczają urządzenie przed śniegiem i lodem Dzięki temu jakość pomiarów nie zależy od warunków pogodowych Detektor jest odporny również na zjawisko olśnienia, wpływ promieni słonecznych, pochodni gazowych oraz innych źródeł promieniowania o wysokiej intensywności Nawet silne drgania nie są w stanie mu zaszkodzić Złożony, ale nie skomplikowany Detektory gazów SafEye Quasar 950/960 są zaawansowanymi technologicznie urządzeniami, lecz ich obsługa jest niezwykle prosta Detektor może zainstalować, wyregulować, skalibrować i skonfigurować jedna osoba przy użyciu przenośnego modułu (dostępnego oddzielnie) Współpraca z jednostką sterującą Detektory SafEye Quasar 950/960 mają różne sygnały wyjściowe Dzięki temu są zgodne z wieloma przemysłowymi protokołami komunikacji, np 0 20 ma, HART czy RS485 Modbus Bogata oferta dostępnych wersji urządzenia pozwala klientom wybrać detektor idealnie dostosowany do systemu sterującego używanego w zakładzie Umożliwia to większą elastyczność projektowania niestandardowych systemów ochrony, monitorowania i powiadamiania dla zakładu Modele SafEye 950/960 mają dopuszczenia ATEX, IECEx, TR CU i SIL 2

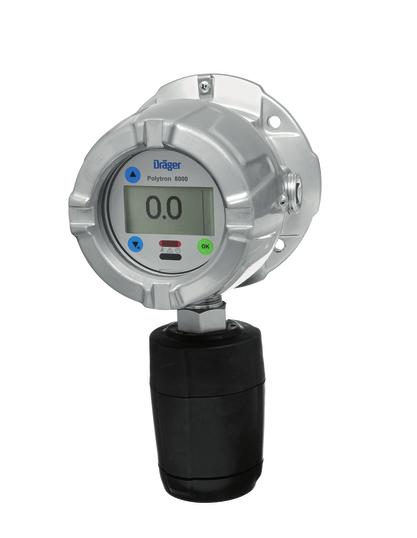

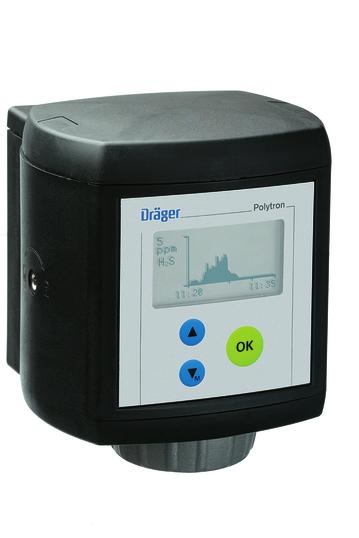

3 SafEye Quasar 950/ Powiązane produkty Dräger Polytron 7000 ST Dräger Polytron 7000 to modułowy detektor wszystkich zadań pomiarowych gazów toksycznych oraz tlenu Spełnia wszelkie wymogi zgodności oraz wysokie wymagania techniczne stawiane niestandardowym rozwiązaniom D Dräger Polytron 8100 EC Polytron 8100 EC to najwyższej klasy detektor Dräger do wykrywania stężenia toksycznych gazów i tlenu w strefach zagrożonych wybuchem Urządzenie wykrywa gazy dzięki czujnikowi elektrochemicznemu DrägerSensor typu Plug and Play Obsługa protokołów Modbus i Fieldbus oraz trzyprzewodowe wyjścia analogowe 4 20 ma oraz przekaźnikowe pozwalają zintegrować detektor z większością systemów sterowania

4 04 SafEye Quasar 950/960 Dane techniczne SafEye Quasar 950/960 Typ Detektor gazów H2S, SO2 i NH3 z otwartą ścieżką Zakres pomiarowy ppm m Czas reakcji T90 10 s Parametry elektryczne Zasilanie Znamionowe 24 V DC (18 32 V DC) Zużycie energii Odbiornik: 150 ma (200 ma z włączoną grzałką) Nadajnik: 200 ma (260 ma z włączoną grzałką) Czas nagrzewania 60 s w przypadku nadajnika i odbiornika Wpust kablowy 2 x przewód 3/4 14 NPT lub 2 x x 1,5 mm ISO Ochrona wejścia prądowego Wg MIL STD 1275B Kompatybilność elektromagnetyczna Ochrona EMI/RFI wg EN Wyjścia Sygnał wyjściowy 0 20 ma; odczyt gazu w zakresie 4 20 ma Protokół HART Komunikacja HART z wykorzystaniem sygnału analogowego 0 20 ma (FSK) RS-485 Komunikacja zgodna ze standardem RS-485 Modbus Optyczny wskaźnik stanu 3-kolorowa dioda LED: zielony praca, żółty błąd, czerwony alarm Warunki środowiskowe Temperatura -55 C do 65 C Wilgotność względna Do 95% bez kondensacji (wytrzymuje do 100% wilg wzgl przez krótkie okresy) Obudowa Materiał Waga Wymiary Klasa ochrony Obudowy nadajnika i odbiornika Stal nierdzewna 316L polerowana elektrochemicznie Uchwytu Stal nierdzewna 316L Obudowy nadajnika i odbiornika 5 kg Uchwytu 2 kg Obudowy nadajnika i odbiornika 267 x 130 x 130 mm Uchwytu 120 x 120 x 158 mm IP66 i IP68 wg EN 60529, NEMA 250 6P Dopuszczenia ATEX II 2G Ex db eb ib [ib Gb] IIB + H2 T4 Gb II 2D Ex tb IIIC T135 C Db -55 C Ta +65 C IECEx Ex db eb ib [ib Gb] IIB + H2 T4 Gb Ex tb IIIC T135 C Db -55 C Ta +65 C TR CU (GOST R&K) 1Ex db eb ib [ib Gb] IIB + H2 T4 Gb X Ex tb IIIC T135 C Db X -55 C Ta +65 C SIL 2 wg IEC (TUV)

5 SafEye Quasar 950/ Informacje zamówieniowe Nazwa Wpust kablowy Numer katalogowy Dräger SafEye 951/961 Tx (5 20 m) QTU-C SafEye 951/961 Tx (5 20 m) QTU-C SafEye 952/962 Tx (15 40 m) QTU-C SafEye 952/962 Tx (15 40 m) QTU-C SafEye 953/963 Tx (35 60 m) QTU-C SafEye 953/963 Tx (35 60 m) QTU-C SafEye 950 (H2S) Rx QRU-C-111 SafEye 950 (H2S) Rx QRU-C-112 SafEye 960 (NH3) Rx QRU-C-211 SafEye 960 (NH3) Rx QRU-C-212 Uchwyt nastawny do SafEye serii 9xx Zestaw aktywacyjny SafEye 950 (H2S) Zestaw aktywacyjny SafEye 960 (NH3) Zestaw do diagnostyki HART HHT (Ex) Zestaw podłączeniowy HART HHT Zestaw konwertera USB/RS485 z oprogramowaniem Kabel połączeniowy SafEye 9xx (nie w wykonaniu Ex) Obejma do montażu na słupie 5" (stal nierdzewna) Osłona przeciwsłoneczna SafEye (stal nierdzewna)

6 06 SafEye Quasar 950/ PL Zastrzegamy prawo zmian 2019 Drägerwerk AG & Co KGaA Notatki Nie wszystkie produkty, funkcje lub usługi są dostępne w sprzedaży we wszystkich krajach Wymienione w prezentacji znaki towarowe są zarejestrowane tylko w niektórych krajach i niekoniecznie w kraju udostępnienia tego materiału Odwiedź stronę internetową wwwdraegercom/trademarks, aby uzyskać informacje na ten temat CENTRALA Drägerwerk AG & Co KGaA Moislinger Allee Lubeka, Niemcy wwwdraegercom Znajdź lokalnego przedstawiciela handlowego na stronie: wwwdraegercom/kontakt PRZEDSTAWICIELSTWA SIEDZIBA GŁÓWNA KATOWICE ul Uniwersytecka Katowice Tel Fax BIURO HANDLOWE GŁOGÓW BIURO HANDLOWE WARSZAWA Plac Konstytucji 3 Maja Głogów Tel Fax Diamond Business Park URSUS Budynek H ul Posag 7 Panien Warszawa Tel Fax BIURO HANDLOWE GDYNIA ul Tadeusza Wendy Gdynia Tel Fax
