1 INSTRUKCJA OBSŁUGI Monitor samochodowy LCD Roadstar LCM HR/B, czarny Nr produktu Strona 1 z 7

2 UWAGA! Produkt posiada wewnętrzny zespół obwodów elektrycznych do zasilania wewnętrznego zegara i elektronicznego przełącznika w trybie Standby. Aby uniknąć rozszczelnienia baterii zalecamy jednak podłączenie szeregowe za pomocą kabla zasilania DC 12 V (niedołączonego do zestawu) do sieci zasilającej w celu całkowitego odłączenia baterii, gdy monitor jest wyłączony. Zalecamy stosowanie się do powyższej sugestii, zwłaszcza gdy w samochodzie zainstalowanych jest kilka monitorów. Twoje nowe urządzenie wyprodukowano i zmontowano pod ścisłą kontrolą jakości Roadstar. Dziękujemy za zakup naszego produktu, który uprzyjemni słuchanie muzyki. Przed przystąpieniem do obsługi dokładnie zapoznaj się z ta instrukcją obsługi. Zachowaj ją także w celu odwołania się do niej w przyszłości. LCM-7000HR Strona 2 z 7

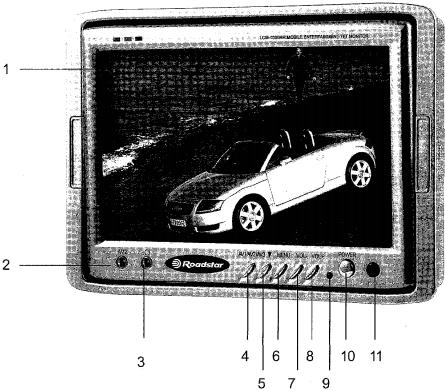

3 WIDOK Z TYŁU PILOT OSTRZEŻENIA Wykrzyknik w trójkącie jest znakiem ostrzegawczym wskazującym ważne informacje dotyczące produktu. Piorun ze strzałką w trójkącie jest znakiem ostrzegawczym wskazującym niebezpieczne napięcie wewnątrz urządzenia. Aby zmniejszyć ryzyko porażenia prądem, nie zdejmuj pokrywy. Wewnątrz nie znajdują się żadne części, które możesz serwisować samodzielnie. Wszelkie czynności serwisowe może wykonywać jedynie wykwalifikowany specjalista. Nie wystawiaj urządzenia na działanie wilgoci ani deszczu. Podczas silnej burzy z piorunami odłącz je z gniazda. Przełącznik w urządzeniu jest zamontowany w obwodzie pomocniczym i nie odłącza całego urządzenia od sieci w pozycji OFF (wyłączony). Przed przystąpieniem do obsługi sprawdź, czy wszystkie połączenia są prawidłowe. Urządzenie umieść tak, aby było odpowiednio wentylowane. Nie umieszczaj go, na przykład, w pobliżu zasłon, na dywanie lub w zabudowanym miejscu, jak na regale. Nie wystawiaj urządzenia na bezpośrednie działanie promieni słonecznych ani źródeł ciepła. LCM-7000HR Monitor kolorowy TFT-LCD 7 (17,7 cm) z pilotem FUNKCJE I ELEMENTY STEROWANIA 1. Wyświetlacz TFT-LCD 2. Wejście A/V 2 IN 3. Wejście słuchawek 4. Przełącznik AV1/AV2/AV3 5. Przycisk wyboru 6. Przycisk menu 7. Przycisk głośności VOL + 8. Przycisk głośności VOL 9. Wskaźnik mocy Strona 3 z 7

4 10. Przełącznik / wyjście z gry 11. Czujnik pilota 12. Głośnik 13. Terminal połączeniowy audio/video/zasilania/samochodu PILOT 1. Przycisk wyciszania 2. Przycisk wyboru i nawigacji 3. Przyciski głośności i nawigacji 4. Przycisk trybu 5. Przycisk wyboru języka OSD (E/G) 6. Przycisk przełączania poziomego 7. Przycisk przełączania pionowego 8. Przełącznik / wyjście z gry 9. Przycisk menu 10. Przycisk wyświetlacza (CALL) 11. Przycisk timera 12. Przełącznik AV1/AV2/AV3 13. Przycisk kalendarza 14. Tryb obrazu Wkładanie baterii: 1. Otwórz komorę baterii, wysuwając ją. 2. Włóż baterię litową CR2025 do komory baterii. 3. Zamknij komorę baterii. Obsługa: Skieruj pilot w stronę czujnika pilota na urządzeniu. Maksymalny zasięg działania: 5 m ZASILANIE Działanie na baterie Do obsługi urządzenia nadaje się kabel adaptera do zapalniczki samochodowej (dołączony do zestawu) do bezpośredniego podłączenia w dowolnym pojeździe z minusem na masie. Wystarczy wpiąć mały wtyk kabla do odpowiedniego gniazda DC na 6-żyłowym kablu A/V, a drugi koniec do zapalniczki samochodowej. Urządzenie może działać z zasilaniem pomiędzy 11 i 15 V DC. INSTRUKCJA INSTALACJI 1) Zamontuj ramę w zagłówku samochodowym za pomocą 4 śrub (niedołączonych do zestawu) zgodnie z ilustracją. 2) Podłącz przewody zasilania / video audio IN zgodnie z wybraną konfiguracją. 3) Umieść moduł monitora w ramie i przymocuj akcesoria zawarte w zestawie montażowym. Strona 4 z 7

5 POŁĄCZENIA Podłącz kabel 6-żyłowy AV do wyświetlacza. (1) Żółty przewód do wejścia video 1 (2) Czerwony przewód do wejścia video 3 (3) Biały przewód do wejścia audio (4) Pojedynczy czarny przewód podłączony do światła wstecznego samochodu + 12 V jest przeznaczony do funkcji automatycznego widoku wstecznego, pod warunkiem, że z tyłu samochodu zamontowana jest dodatkowa kamera video. Obraz w monitorze zostanie automatycznie odwrócony. REGULACJA GŁOŚNOŚCI Głośność możesz regulować bezpośrednio poprzez naciskanie przycisków VOL- i VOL+ na urządzeniu (7/8) lub przycisków VOL na pilocie (2/9). FUNKCJA WYCISZANIA Przycisk wyciszania na pilocie umożliwia wyciszenie dźwięku. Po jego naciśnięciu na wyświetlaczu pojawi się napis MUTE. Aby ponownie włączyć dźwięk, naciśnij przycisk Mute jeszcze raz. JĘZYK MENU NA ERKANIE Aby wybrać język menu na ekranie, naciśnij przycisk E/G (5) na pilocie. Wyświetlacz: English (angielski) > German (niemiecki) DOSTOSOWANIE OBRAZU 1. Dostosuj ustawienia obrazu, (CONTRAST (kontrast) / BRIGHTNESS (jasność) / COLOUR (kolor) / SHARP (ostrość)), naciskając najpierw przycisk MENU na urządzeniu (6) lub na pilocie (9), a następnie przycisk VOL (> PICTURE (obraz)). 2. Za pomocą przycisków VOL i VOL (2/9) odpowiednio dopasuj ustawienia. 3. Naciśnij CH, aby zmienić element ustawień. 4. Naciśnij MENU, aby wyjść z menu na ekranie. Strona 5 z 7

6 OBSŁUGA MONITORA 1. Aby zobaczyć obrazy przekazywane przez VCR, DVD lub kamerę video, podłącz kabel A/V (dołączony do zestawu) do wejścia A/V IN 2 z przodu urządzenia. 2. Ustaw przełącznik w pozycji ON, aby włączyć urządzenie. 3. Naciśnij przełącznik AV1/AV2/AV3 na urządzeniu (4) lub na pilocie (12), aby wybrać pomiędzy wejściem video 1, video 2 i video Naciśnij przyciski regulacji głośności VOL -/+ (7/8) na monitorze, aby dostosować głośność do wybranego poziomu. 5. Aby wyłączyć urządzenie, naciśnij przełącznik (10). KALENDARZ Kalendarz możesz wyświetlić poprzez naciśnięcie przycisku CALE (13) na pilocie. 1. Naciśnij przycisk CH, aby zmienić rok. 2. Naciśnij przyciski VOL, aby zmienić miesiąc. 3. Naciśnij przycisk CALE, aby wyjść z funkcji kalendarza. TIMER Możesz ustawić, by urządzenie przechodziło z trybu pracy w tryb Standby, wybierając czas do 120 minut. PRZYCISK MODE (WŁASNE USTAWIENIA OBRAZU) Możesz zmienić ustawienia obrazu, naciskając przycisk MODE (4) na pilocie. Będziesz przechodzić po kolei przez następujące ustawienia: STANDARD > SOFT (łagodny) > VIVID (żywy) > LIGHT (jasny). FUNKCJA WIDOKU WSTECZNEGO (TYLNEGO) / INSTALACJA WSTECZNA Urządzenie posiada specjalną funkcję, która wyświetla sygnał z kamery wideo (niedołączonej do zestawu) zainstalowanej z tyłu furgonetki, ciężarówki lub samochodu kempingowego. Dzięki niej masz podgląd wsteczny podczas parkowania lub jazdy w tył oraz podczas montażu wstecznego. W razie potrzeby monitor odwróci obraz dla użytkownika. Przełączenie w poziomie Naciśnij przycisk przełączenia w poziomie (6) na pilocie, aby obraz przerzucił się z lewej na prawą. Przełączenie w pionie Naciśnij przycisk przełączenia w pionie (7) na pilocie, aby obraz przerzucił się z góry na dół i z lewej na prawą. AKCESORIA Pilot Adapter samochodowy Kabel 6-żyłowy A/V Słuchawki Strona 6 z 7

7 Adapter kabla A/V SŁUCHAWKI Wepnij słuchawki (dołączone do zestawu) do gniazda słuchawek (3), aby słuchać dźwięków prywatnie. FUNKCJA ZBLIŻANIA (TRYB OBRAZU) Aby wybrać pomiędzy formatem 4:3 i 16:9, naciśnij przycisk trybu obrazu (14). WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA Unikaj miejsc o nadmiernej wilgotności lub blisko wody oraz nie dotykaj urządzenia mokrymi rękoma. Unikaj miejsc, w którym występują bardzo wysokie lub niskie temperatury, kurz lub silne promienie słoneczne, również w pojeździe. Nie wystawiaj urządzenia na działanie silnych uderzeń. Do czyszczenia monitora nie stosuj żadnych roztworów chemicznych (alkoholu, benzyny, rozpuszczalnika itp.). Nie demontuj ani nie modyfikuj monitora samochodowego. DANE TECHNICZNE Rodzaj ekranu LCD-TFT Rozmiar ekranu 17,7 cm (7 ) Video IN 1Vp-p (75 Ω) Audio IN MV (RMS) Rozdzielczość wyświetlacza 1440 (wys.) x 234 (szer.) punktów Wyjście audio 0,3 W (maks.) Zasilanie DC 11 V 15 V (1 A) Zużycie prądu 10 W Wymiary 200 (dł.) x 113 (wys.) x 38 (gł.) Masa 540 g Ze względu na ciągłe udoskonalenia funkcje i design mogą ulec zmianie bez powiadomienia. Strona 7 z 7
