System regałów Classic System regałów Ma xq System regałów System regałów Super Seal. System regałów Su p e r i Su p e r NN

Transkrypt

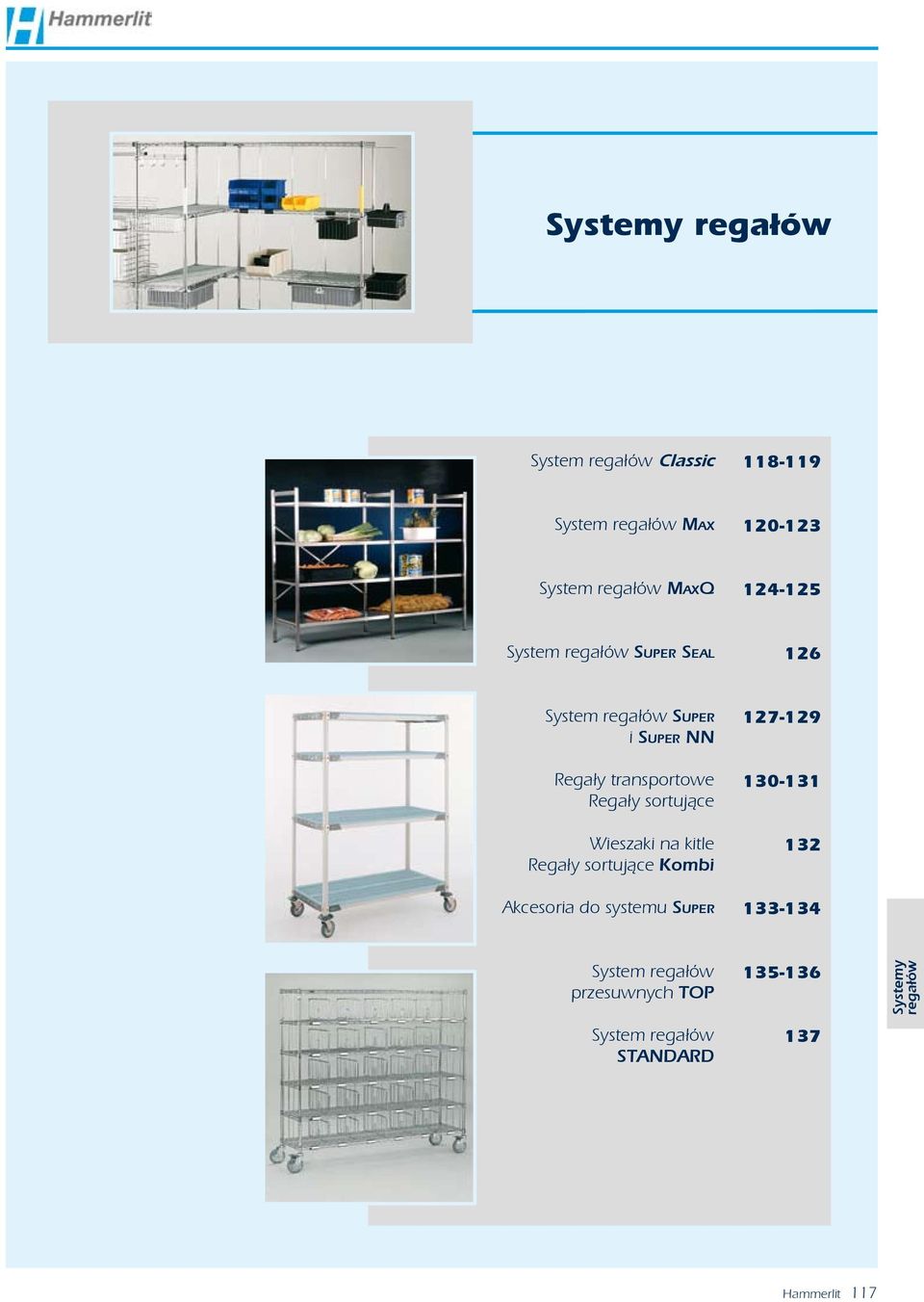

1 System Classic System Ma x System Ma xq System Super Seal 126 System Su p e r i Su p e r NN Regały transportowe Regały sortujące Wieszaki na kitle Regały sortujące Kombi Akcesoria do systemu Su p e r System przesuwnych TOP System STANDARD Hammerlit Hammerlit GmbH 117

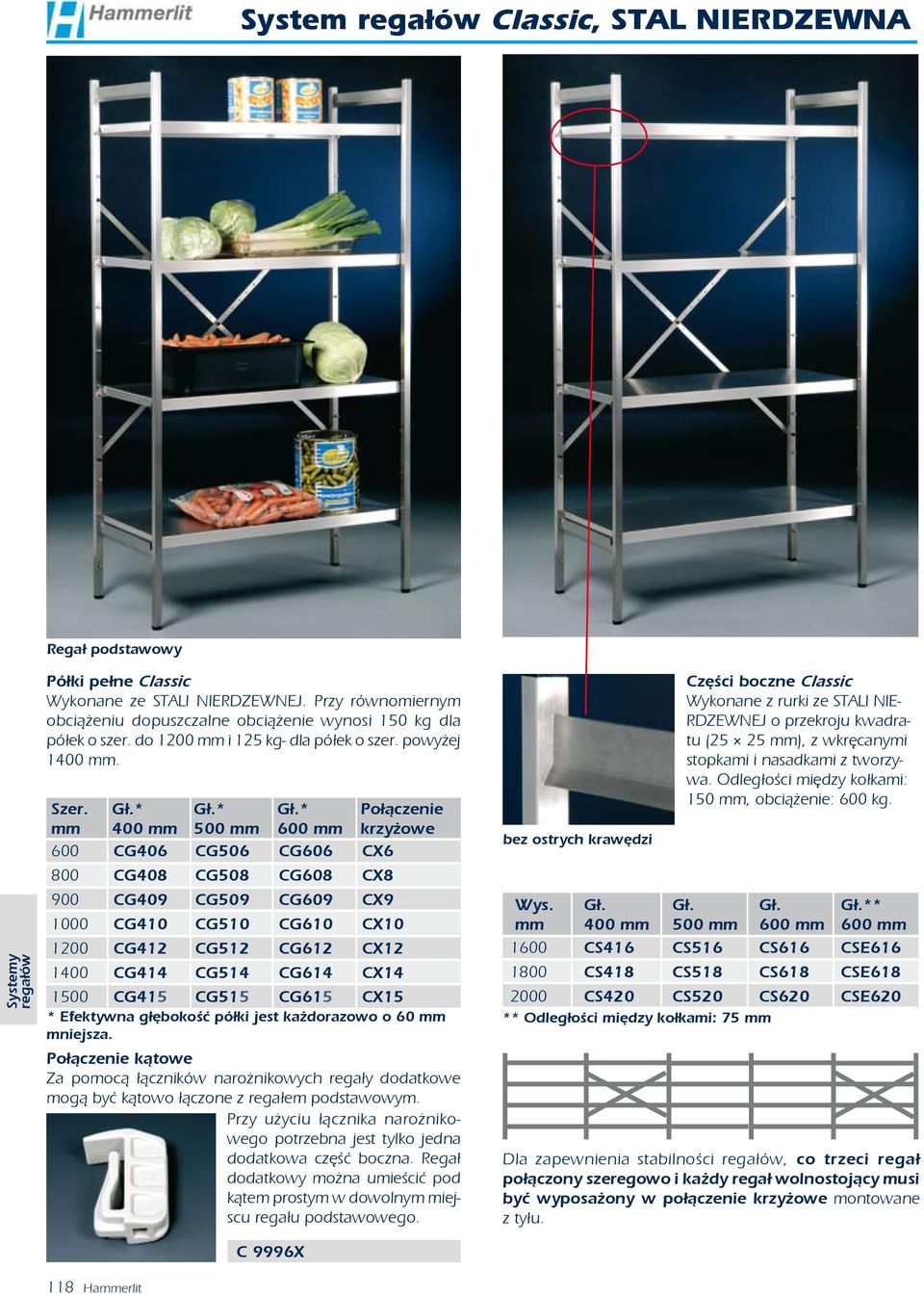

2 System Classic, STAL NIERDZEWNA Regał podstawowy Półki pełne Classic Wykonane ze STALI NIERDZEWNEJ. Przy równomiernym obciążeniu dopuszczalne obciążenie wynosi 150 kg dla półek o szer. do 1200 mm i 125 kg- dla półek o szer. powyżej 1400 mm. Szer. Gł.* Gł.* Gł.* Połączenie mm 400 mm 500 mm 600 mm krzyżowe 600 CG406 CG506 CG606 CX6 800 CG408 CG508 CG608 CX8 900 CG409 CG509 CG609 CX CG410 CG510 CG610 CX CG412 CG512 CG612 CX CG414 CG514 CG614 CX CG415 CG515 CG615 CX15 * Efektywna głębokość półki jest każdorazowo o 60 mm mniejsza. Połączenie kątowe Za pomocą łączników narożnikowych regały dodatkowe mogą być kątowo łączone z regałem podstawowym. Przy użyciu łącznika narożnikowego potrzebna jest tylko jedna dodatkowa część boczna. Regał dodatkowy można umieścić pod kątem prostym w dowolnym miejscu regału podstawowego. bez ostrych krawędzi Części boczne Classic Wykonane z rurki ze STALI NIE- RDZEWNEJ o przekroju kwadratu (25 25 mm), z wkręcanymi stopkami i nasadkami z tworzywa. Odległości między kołkami: 150 mm, obciążenie: 600 kg. Wys. Gł. Gł. Gł. Gł.** mm 400 mm 500 mm 600 mm 600 mm 1600 CS416 CS516 CS616 CSE CS418 CS518 CS618 CSE CS420 CS520 CS620 CSE620 ** Odległości między kołkami: 75 mm Dla zapewnienia stabilności, co trzeci regał połączony szeregowo i każdy regał wolnostojący musi być wyposażony w połączenie krzyżowe montowane z tyłu. 118 HammerlitGmbH C 9996X

3 System Classic, STAL NIERDZEWNA Szerokość regału dodatkowego jest o 25 mm mniejsza od szerokości regału podstawowego. Szerokość regału dodatkowego połączonego kątowo jest o 18 mm mniejsza od szerokości regału podstawowego. Zalecamy użycie elementów mocujących regały do ściany. Regał podstawowy z regałem dodatkowym Regał Classic do modułów ISO Łączniki Następne Połączenie Część szeregowe 1. pole pola krzyżowe boczna* Do modułów ISO na panelu modułowym (z panelem) CLKA620 CLKI620 CXK CSE620 Do kontenerów STE na prowadnicach CES60 (bez prowadnic) CLEA CLEI CXE CSE620 Do modułów ISO na prowadnicach U CESU60 (bez prowadnic) CLUA CLUI CXU CSE620 * dostępne także z częściami bocznymi CSE616 i CSE618 Prowadnice ze STALI NIERDZEWNEJ szer. powierzchni poziomej 60 mm, w prowadnicach U - 14 mm do regału o głębokości 600 mm Opis Prowadnice kątowe (para) Prowadnice U (para) CES60 CESU60 Hammerlit Hammerlit GmbH 119

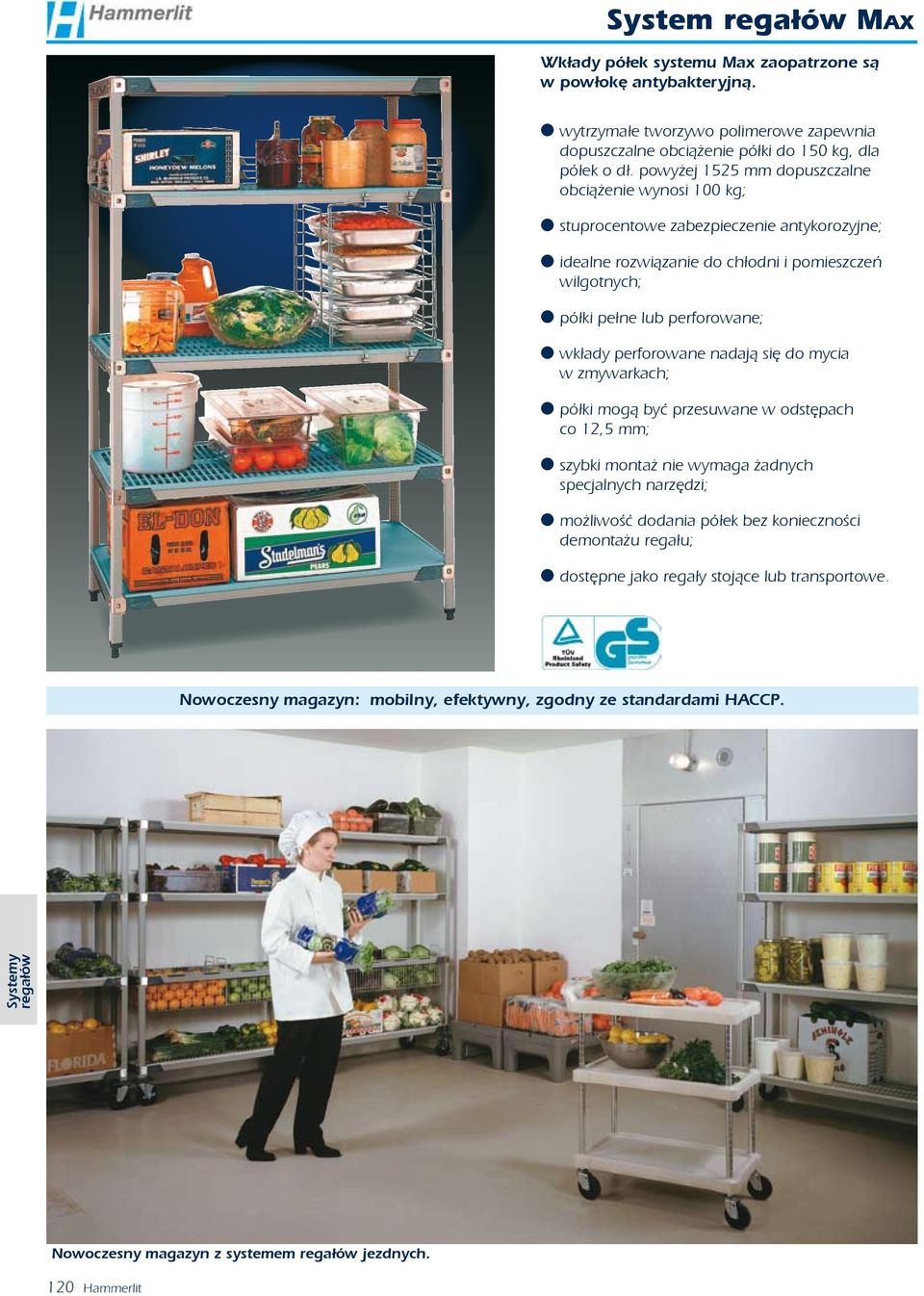

4 System Ma x Wkłady półek systemu Max zaopatrzone są w powłokę antybakteryjną. wytrzymałe tworzywo polimerowe zapewnia dopuszczalne obciążenie półki do 150 kg, dla półek o dł. powyżej 1525 mm dopuszczalne obciążenie wynosi 100 kg; stuprocentowe zabezpieczenie antykorozyjne; idealne rozwiązanie do chłodni i pomieszczeń wilgotnych; półki pełne lub perforowane; wkłady perforowane nadają się do mycia w zmywarkach; półki mogą być przesuwane w odstępach co 12,5 mm; szybki montaż nie wymaga żadnych specjalnych narzędzi; możliwość dodania półek bez konieczności demontażu regału; dostępne jako regały stojące lub transportowe. Nowoczesny magazyn: mobilny, efektywny, zgodny ze standardami HACCP. Nowoczesny magazyn z systemem jezdnych. 120 HammerlitGmbH

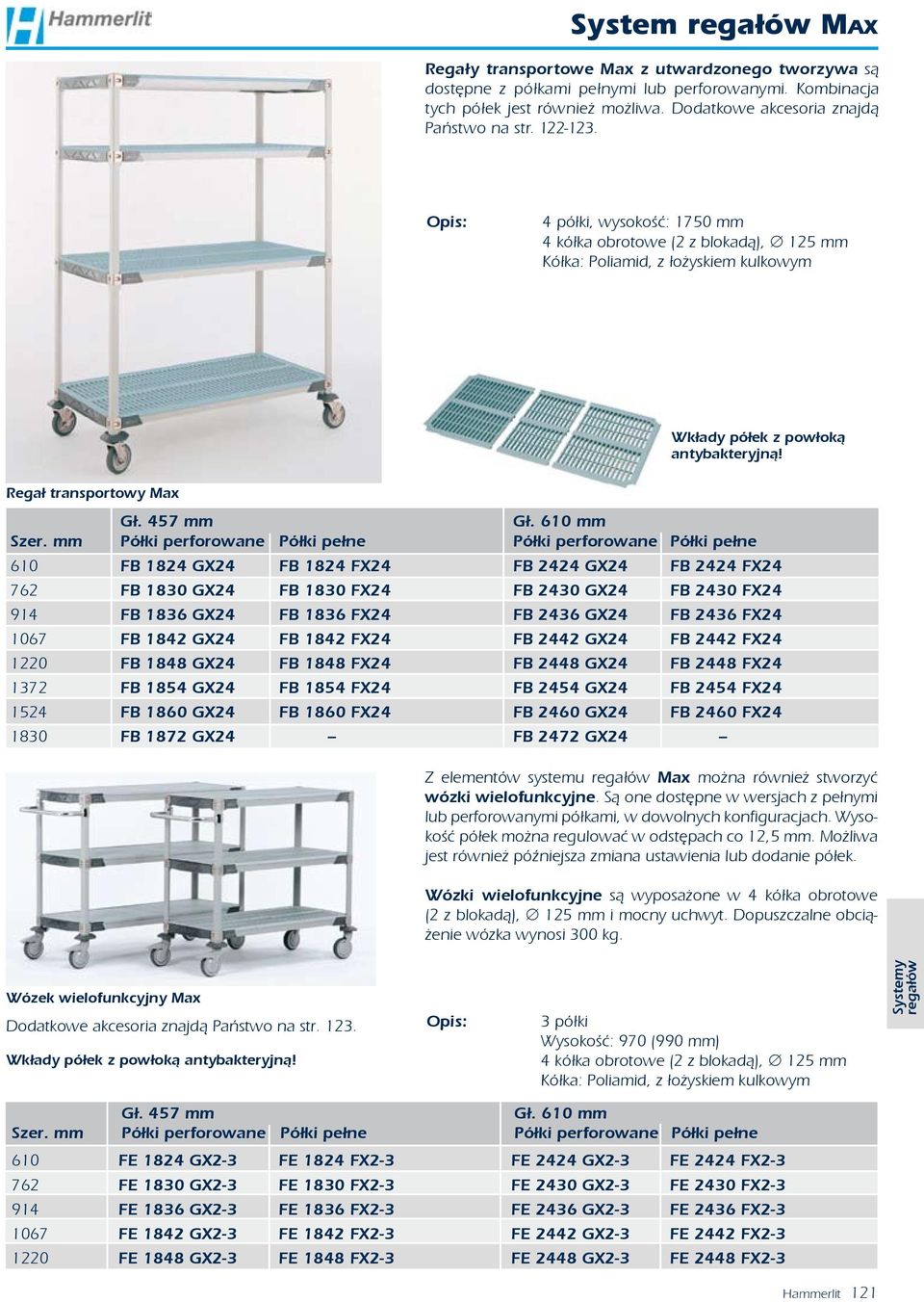

5 System Ma x Regały transportowe Max z utwardzonego tworzywa są dostępne z półkami pełnymi lub perforowanymi. Kombinacja tych półek jest również możliwa. Dodatkowe akcesoria znajdą Państwo na str Opis: 4 półki, wysokość: 1750 mm 4 kółka obrotowe (2 z blokadą), 125 mm Kółka: Poliamid, z łożyskiem kulkowym Regał transportowy Max Wkłady półek z powłoką antybakteryjną! Gł. 457 mm Gł. 610 mm Szer. mm Półki perforowane Półki pełne Półki perforowane Półki pełne 610 FB 1824 GX24 FB 1824 FX24 FB 2424 GX24 FB 2424 FX FB 1830 GX24 FB 1830 FX24 FB 2430 GX24 FB 2430 FX FB 1836 GX24 FB 1836 FX24 FB 2436 GX24 FB 2436 FX FB 1842 GX24 FB 1842 FX24 FB 2442 GX24 FB 2442 FX FB 1848 GX24 FB 1848 FX24 FB 2448 GX24 FB 2448 FX FB 1854 GX24 FB 1854 FX24 FB 2454 GX24 FB 2454 FX FB 1860 GX24 FB 1860 FX24 FB 2460 GX24 FB 2460 FX FB 1872 GX24 FB 2472 GX24 Z elementów systemu Max można również stworzyć wózki wielofunkcyjne. Są one dostępne w wersjach z pełnymi lub perforowanymi półkami, w dowolnych konfiguracjach. Wysokość półek można regulować w odstępach co 12,5 mm. Możliwa jest również późniejsza zmiana ustawienia lub dodanie półek. Wózki wielofunkcyjne są wyposażone w 4 kółka obrotowe (2 z blokadą), 125 mm i mocny uchwyt. Dopuszczalne obciążenie wózka wynosi 300 kg. Wózek wielofunkcyjny Max Dodatkowe akcesoria znajdą Państwo na str Wkłady półek z powłoką antybakteryjną! Opis: 3 półki Wysokość: 970 (990 mm) 4 kółka obrotowe (2 z blokadą), 125 mm Kółka: Poliamid, z łożyskiem kulkowym Gł. 457 mm Gł. 610 mm Szer. mm Półki perforowane Półki pełne Półki perforowane Półki pełne 610 FE 1824 GX2-3 FE 1824 FX2-3 FE 2424 GX2-3 FE 2424 FX FE 1830 GX2-3 FE 1830 FX2-3 FE 2430 GX2-3 FE 2430 FX FE 1836 GX2-3 FE 1836 FX2-3 FE 2436 GX2-3 FE 2436 FX FE 1842 GX2-3 FE 1842 FX2-3 FE 2442 GX2-3 FE 2442 FX FE 1848 GX2-3 FE 1848 FX2-3 FE 2448 GX2-3 FE 2448 FX2-3 Hammerlit Hammerlit GmbH 121

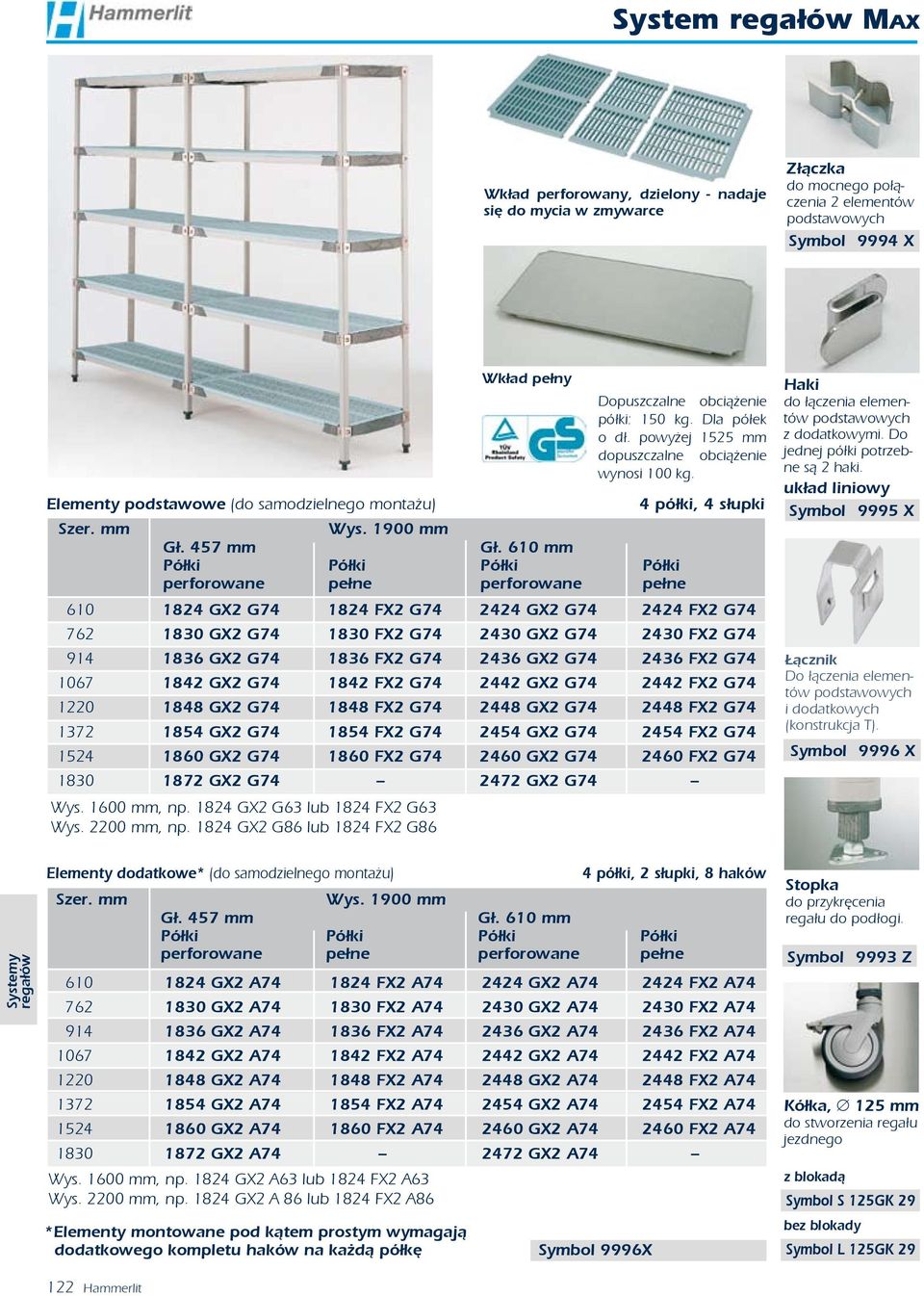

6 System Ma x Wkład perforowany, dzielony - nadaje się do mycia w zmywarce Złączka do mocnego połączenia 2 elementów podstawowych 9994 X Wkład pełny Dopuszczalne obciążenie półki: 150 kg. Dla półek o dł. powyżej 1525 mm dopuszczalne obciążenie wynosi 100 kg. Elementy podstawowe (do samodzielnego montażu) 4 półki, 4 słupki Szer. mm Wys mm Gł. 457 mm Gł. 610 mm Półki Półki Półki Półki perforowane pełne perforowane pełne GX2 G FX2 G GX2 G FX2 G GX2 G FX2 G GX2 G FX2 G GX2 G FX2 G GX2 G FX2 G GX2 G FX2 G GX2 G FX2 G GX2 G FX2 G GX2 G FX2 G GX2 G FX2 G GX2 G FX2 G GX2 G FX2 G GX2 G FX2 G GX2 G GX2 G74 Wys mm, np GX2 G63 lub 1824 FX2 G63 Wys mm, np GX2 G86 lub 1824 FX2 G86 Haki do łączenia elementów podstawowych z dodatkowymi. Do jednej półki potrzebne są 2 haki. układ liniowy 9995 X Łącznik Do łączenia elementów podstawowych i dodatkowych (konstrukcja T) X Elementy dodatkowe* (do samodzielnego montażu) 4 półki, 2 słupki, 8 haków Szer. mm Wys mm Gł. 457 mm Gł. 610 mm Półki Półki Półki Półki perforowane pełne perforowane pełne GX2 A FX2 A GX2 A FX2 A GX2 A FX2 A GX2 A FX2 A GX2 A FX2 A GX2 A FX2 A GX2 A FX2 A GX2 A FX2 A GX2 A FX2 A GX2 A FX2 A GX2 A FX2 A GX2 A FX2 A GX2 A FX2 A GX2 A FX2 A GX2 A GX2 A74 Wys mm, np GX2 A63 lub 1824 FX2 A63 Wys mm, np GX2 A 86 lub 1824 FX2 A86 *Elementy montowane pod kątem prostym wymagają dodatkowego kompletu haków na każdą półkę 9996X Stopka do przykręcenia regału do podłogi Z Kółka, 125 mm do stworzenia regału jezdnego z blokadą S 125GK 29 bez blokady L 125GK HammerlitGmbH

7 System Ma x: akcesoria Półka = rama + wkład Gł. Szer. Waga Waga mm mm perforowane kg pełne kg GX2 4, FX2 4, GX2 4, FX2 5, GX2 5, FX2 6, GX2 6, FX2 7, GX2 6, FX2 8, GX2 7, FX2 8, GX2 8, FX2 9, GX2 9, GX2 5, FX2 5, GX2 5, FX2 6, GX2 6, FX2 7, GX2 7, FX2 8, GX2 8, FX2 9, GX2 9, FX2 10, GX2 9, FX2 11, GX2 11,5 Ogranicznik półki Długość mm Długość mm 457 LS 18 X-2 S 1220 LB 48 X-2 S 610 LS 24 X-2 S 1372 LB 54 X-2 S 762 LB 30 X-2 S 1524 LB 60 X-2 S 914 LB 36 X-2 S 1830 LB 72 X-2 S 1067 LB 42 X-2 S Słupki Przekładka rozdzielająca do zamontowania w dowolnym punkcie półki Długość 457 mm DD 18 X Długość 610 mm DD 24 X Wys. Waga mm kg stojące jezdne 370 0,2 13 PX 13 UPX 700 0,4 27 UPX 850 0,5 33 PX 33 UPX ,7 54 PX 54 UPX ,9 63 PX 63 UPX ,0 74 PX 74 UPX ,2 86 PX 86 UPX Ogranicznik półki Wysokość: ok 50 mm. Jeśli ogranicznik półki powinien być wyższy, wystarczy umieścić jeden ogranicznik nad drugim. Podest Bow-Tie Podest Bow-Tie, wykonany z tworzywa znajduje zastosowanie tam, gdzie ze względów sanitarnych składowane materiały nie mogą być umieszczone bezpośrednio na podłodze. Jego najważniejszą cechą jest możliwość łączenia poszczególnych podestów w dowolne konfiguracje, bez użycia żadnych narzędzi, za pomocą specjalnego łącznika. Łącznik Bow-Tie wiąże ze sobą poszczególne elementy w stabilną konstrukcję o kształcie odpowiadającym Państwa potrzebom. Zgodny ze standardami HACCP. Gł. mm Dł. mm Wys. mm Waga kg Obciążenie kg ,8 680 HP 2230 PD ,7 680 HP 2236 PD , HP 2248 PD , HP 2260 PD Hammerlit Hammerlit GmbH 123

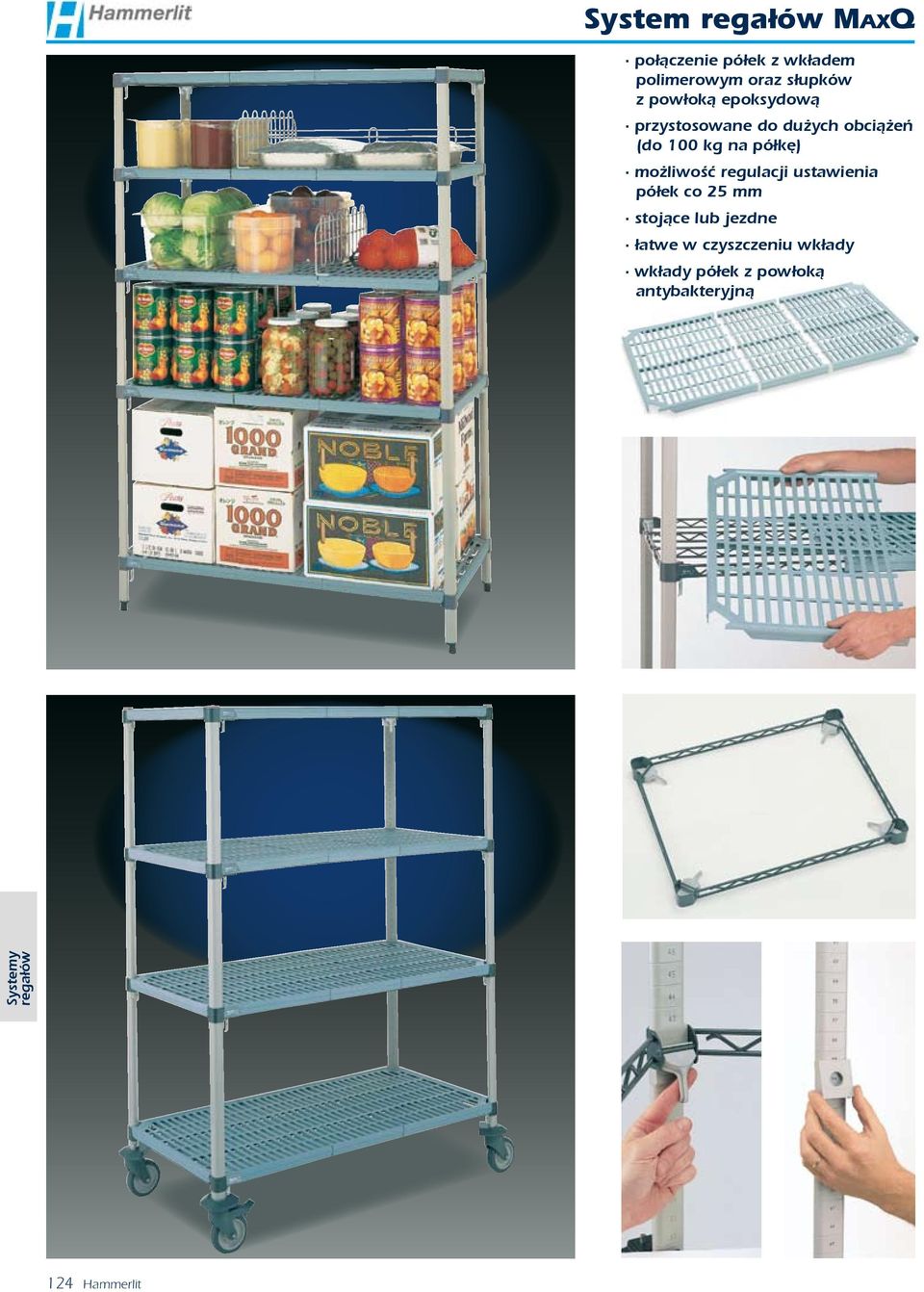

8 System Ma xq połączenie półek z wkładem polimerowym oraz słupków z powłoką epoksydową przystosowane do dużych obciążeń (do 100 kg na półkę) możliwość regulacji ustawienia półek co 25 mm stojące lub jezdne łatwe w czyszczeniu wkłady wkłady półek z powłoką antybakteryjną 124 HammerlitGmbH

9 System Ma xq Elementy podstawowe (do samodzielnego montażu) Opis: 4 półki z siatki, 4 słupki Gł. Szer. Wys. Wys. mm mm 1900 mm 2200 mm 610 Q 1824 G274 Q 1824 G Q 1830 G274 Q 1830 G Q 1836 G274 Q 1836 G Q 1842 G274 Q 1842 G Q 1848 G274 Q 1848 G Q 1854 G274 Q 1854 G Q 1860 G274 Q 1860 G Q 1872 G274 Q 1872 G Q 2124 G274 Q 2124 G Q 2130 G274 Q 2130 G Q 2136 G274 Q 2136 G Q 2142 G274 Q 2142 G Q 2148 G274 Q 2148 G Q 2154 G274 Q 2154 G Q 2160 G274 Q 2160 G Q 2172 G274 Q 2172 G Q 2424 G274 Q 2424 G Q 2430 G274 Q 2430 G Q 2436 G274 Q 2436 G Q 2442 G274 Q 2442 G Q 2448 G274 Q 2448 G Q 2454 G274 Q 2454 G Q 2460 G274 Q 2460 G Q 2472 G274 Q 2472 G286 Wysokość 1600 mm, np. Q 1824 G263 Elementy dodatkowe (do samodzielnego montażu) Opis: 4 półki z siatki, 2 słupki, 8 haków Gł. Szer. Wys. Wys. mm mm 1900 mm 2200 mm 610 Q 1824 A274 Q 1824 A Q 1830 A274 Q 1830 A Q 1836 A274 Q 1836 A Q 1842 A274 Q 1842 A Q 1848 A274 Q 1848 A Q 1854 A274 Q 1854 A Q 1860 A274 Q 1860 A Q 1872 A274 Q 1872 A Q 2124 A274 Q 2124 A Q 2130 A274 Q 2130 A Q 2136 A274 Q 2136 A Q 2142 A274 Q 2142 A Q 2148 A274 Q 2148 A Q 2154 A274 Q 2154 A Q 2160 A274 Q 2160 A Q 2172 A274 Q 2172 A Q 2424 A274 Q 2424 A Q 2430 A274 Q 2430 A Q 2436 A274 Q 2436 A Q 2442 A274 Q 2442 A Q 2448 A274 Q 2448 A Q 2454 A274 Q 2454 A Q 2460 A274 Q 2460 A Q 2472 A274 Q 2472 A286 Wysokość 1600 mm, np. Q 1824 A263 Regał transportowy MaxQ Opis: 4 półki z siatki, wys mm, 4 kółka obrotowe (2 z blokadą), 125 mm, oprawa kółek z Poliamidu, z łożyskiem kulkowym. Szer. (mm) Gł. 455 mm Gł. 530 mm Gł. 610 mm 610 FBQ 1824 G24 FBQ 2124 G24 FBQ 2424 G FBQ 1830 G24 FBQ 2130 G24 FBQ 2430 G FBQ 1836 G24 FBQ 2136 G24 FBQ 2436 G FBQ 1842 G24 FBQ 2142 G24 FBQ 2442 G FBQ 1848 G24 FBQ 2148 G24 FBQ 2448 G FBQ 1854 G24 FBQ 2154 G24 FBQ 2454 G FBQ 1860 G24 FBQ 2160 G24 FBQ 2460 G FBQ 1872 G24 FBQ 2172 G24 FBQ 2472 G24 Hammerlit Hammerlit GmbH 125

10 System Super Seal System z powierzchnią zabezpieczoną przed korozją przeznaczony jest do zastosowania w chłodniach. Ze względu na specjalny proces produkcji system ten ma wytrzymałość zbliżoną do stalowych. Regały systemu Su p e r Seal posiadają podwójne zabezpieczenie anykorozyjne: powierzchnia jest ocynkowana, pokryta warstwą chromu i dodatkowo zabezpieczona odprorną na temperaturę powłoką epoksydową. Prosty montaż nie wymaga żadnych specjalnych umiejętności ani narzędzi i może być wykonany w przeciągu kilkunastu minut. Ustawienie półek w regale może być regulowane w odstępach 25 mm, a ich rozkład i liczba są dowolne. Dopuszczalne obciążenie półki wynosi 100 kg. Z powłoką antybakteryjną! Półki Se a l Gł. Szer. (mm) (mm) nikiel stal chrom powłoka epoksydowa Słupki Se a l Wys. mm Wys. mm PK PK PK PK PK PK NK NK NK NK NK NK NK NK NK NK NK NK NK NK NK NK NK NK NK NK NK NK NK NK3 126 HammerlitGmbH

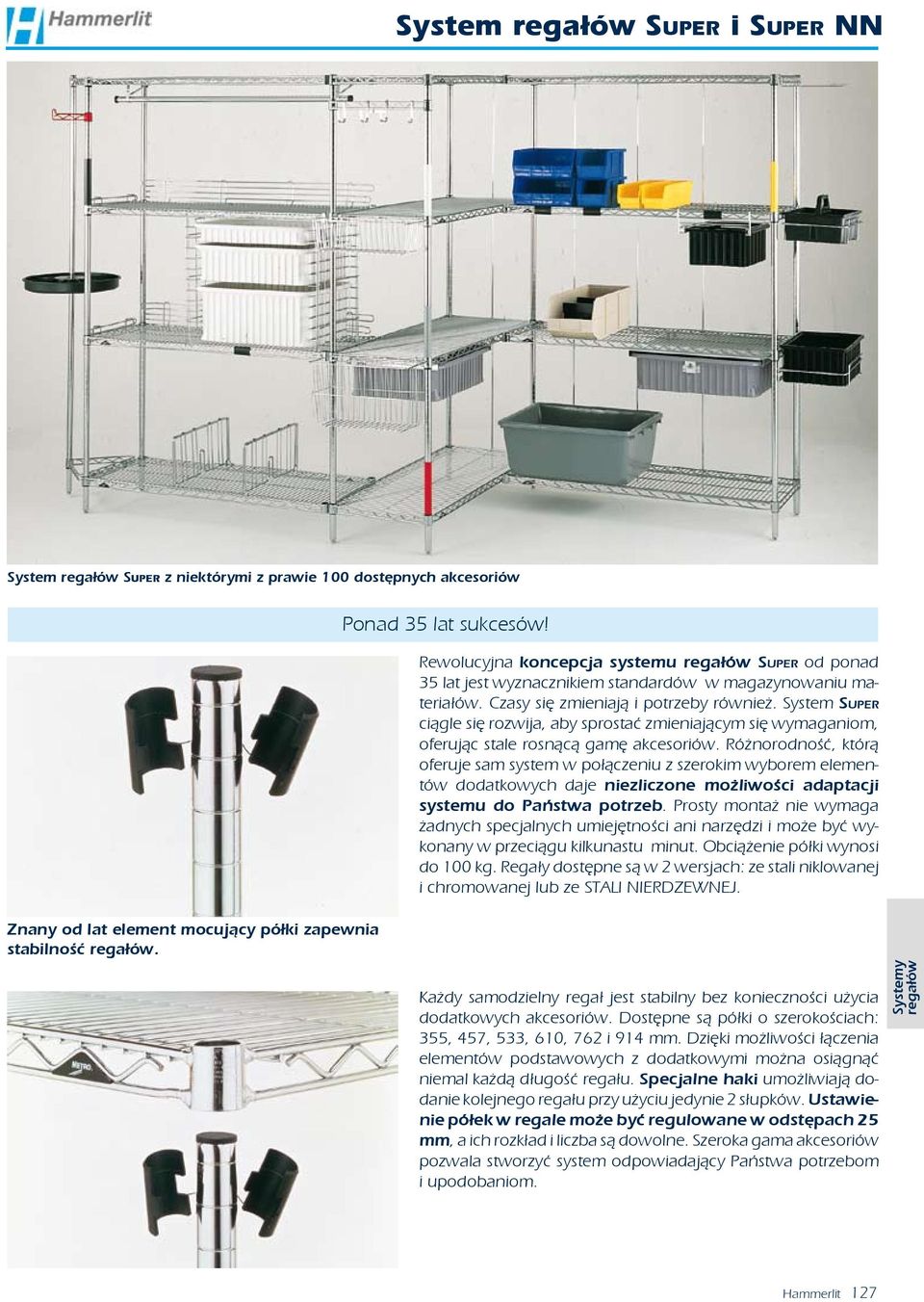

11 System Super i Super NN System Super z niektórymi z prawie 100 dostępnych akcesoriów Znany od lat element mocujący półki zapewnia stabilność. Ponad 35 lat sukcesów! Rewolucyjna koncepcja systemu Su p e r od ponad 35 lat jest wyznacznikiem standardów w magazynowaniu materiałów. Czasy się zmieniają i potrzeby również. System Su p e r ciągle się rozwija, aby sprostać zmieniającym się wymaganiom, oferując stale rosnącą gamę akcesoriów. Różnorodność, którą oferuje sam system w połączeniu z szerokim wyborem elementów dodatkowych daje niezliczone możliwości adaptacji systemu do Państwa potrzeb. Prosty montaż nie wymaga żadnych specjalnych umiejętności ani narzędzi i może być wykonany w przeciągu kilkunastu minut. Obciążenie półki wynosi do 100 kg. Regały dostępne są w 2 wersjach: ze stali niklowanej i chromowanej lub ze STALI NIERDZEWNEJ. Każdy samodzielny regał jest stabilny bez konieczności użycia dodatkowych akcesoriów. Dostępne są półki o szerokościach: 355, 457, 533, 610, 762 i 914 mm. Dzięki możliwości łączenia elementów podstawowych z dodatkowymi można osiągnąć niemal każdą długość regału. Specjalne haki umożliwiają dodanie kolejnego regału przy użyciu jedynie 2 słupków. Ustawienie półek w regale może być regulowane w odstępach 25 mm, a ich rozkład i liczba są dowolne. Szeroka gama akcesoriów pozwala stworzyć system odpowiadający Państwa potrzebom i upodobaniom. Hammerlit Hammerlit GmbH 127

12 Półki, słupki - Su p e r i Su p e r NN Półka z siatki Półka pełna ze STALI NIERDZEWNEJ Półki Super NN Su p e r, Original In t e r Me t r o Słupki Gł. Szer. Waga Półki z siatki chromowane Półki z siatki chromowane Półki z siatki STAL NIERDZEW- NA mm mm kg kg 610 2,7 NN E ,5 GEH ,2 NN E ,4 GEH ,6 NN E ,4 GEH ,3 NN E ,8 GEH ,7 NN E ,7 GEH ,3 NN E ,9 GEH ,7 NN E 3518 GEH ,2 NN E ,0 GEH ,6 NN E ,4 GEH ,3 NN E ,3 GEH ,0 NN E ,0 GEH ,4 NN E ,4 GEH ,5 NN E ,5 GEH ,7 NN E ,7 GEH ,1 NN E ,1 GEH ,6 NN E ,6 GEH ,1 NN E ,1 GEH ,0 NN E ,0 GEH ,4 NN E ,4 GEH ,4 NN E ,4 GEH , E , ,2 NN E ,2 GEH ,9 NN E ,9 GEH ,1 NN E ,1 GEH ,0 NN E ,0 GEH ,9 NN E ,9 GEH ,8 NN E ,8 GEH ,3 NN E ,3 GEH ,4 NN E ,4 GEH ,5 NN E ,5 GEH ,8 NN E ,8 GEH , Wszystkie półki z siatki i słupki , są dostępne również z powłoką , epoksydową Super Seal wskazaną przy zastosowaniu w chłod , , niach (str. 126) , , , Słupki Dł. Waga Modele stojące Modele jezdne mm kg Super NN Super stal Super NN Super stal 370 0,5 NN F F EF NN F UP F UP EF UP 875 0,9 NN G G EG NN G UP G UP EG UP ,4 NN A A EA NN A UP A UP EA UP ,6 NN B B EB NN B UP B UP EB UP ,8 NN C C EC NN C UP C UP EC UP ,3 NN D D ED NN D UP D UP ED UP Waga Półki pełne STAL NIERDZEW- NA 128 HammerlitGmbH

13 Regały stojące - Su p e r i Su p e r NN Elementy podstawowe (do samodzielnego montażu) Opis: 4 półki z siatki, 4 słupki Gł. Szer. Wys mm mm mm Super NN Super, InterMetro 610 NN 4561 B B4 762 NN 4576 B B4 914 NN 4591 B B NN 4510 B B NN 4512 B B NN 4515 B B NN 4518 B B4 610 NN 5361 B B4 762 NN 5376 B B4 914 NN 5391 B B NN 5310 B B NN 5312 B B NN 5315 B B NN 5318 B B4 610 NN 6161 B B4 762 NN 6176 B B4 914 NN 6191 B B NN 6110 B B NN 6112 B B NN 6115 B B NN 6118 B B4 Wys mm np. NN 4561 C4 lub 4561 C4 Wys mm np. NN 4561 D4 lub 4561 D4 Elementy dodatkowe (do samodzielnego montażu) Opis: 4 półki, 2 słupki, 8 haków Gł. Szer. Wys mm Element podstawowy Element dodatkowy Element dodatkowy mm mm Super NN Super, InterMetro 610 NN 4561 B B2 762 NN 4576 B B2 914 NN 4591 B B NN 4510 B B NN 4512 B B NN 4515 B B NN 4518 B B2 610 NN 5361 B B2 762 NN 5376 B B2 914 NN 5391 B B NN 5310 B B NN 5312 B B NN 5315 B B NN 5318 B B2 610 NN 6161 B B2 762 NN 6176 B B2 914 NN 6191 B B NN 6110 B B NN 6112 B B NN 6115 B B NN 6118 B B2 Wys mm np. NN 4561 C2 lub 4561 C2 Wys mm np. NN 4561 D2 lub 4561 D2 Hammerlit Hammerlit GmbH 129

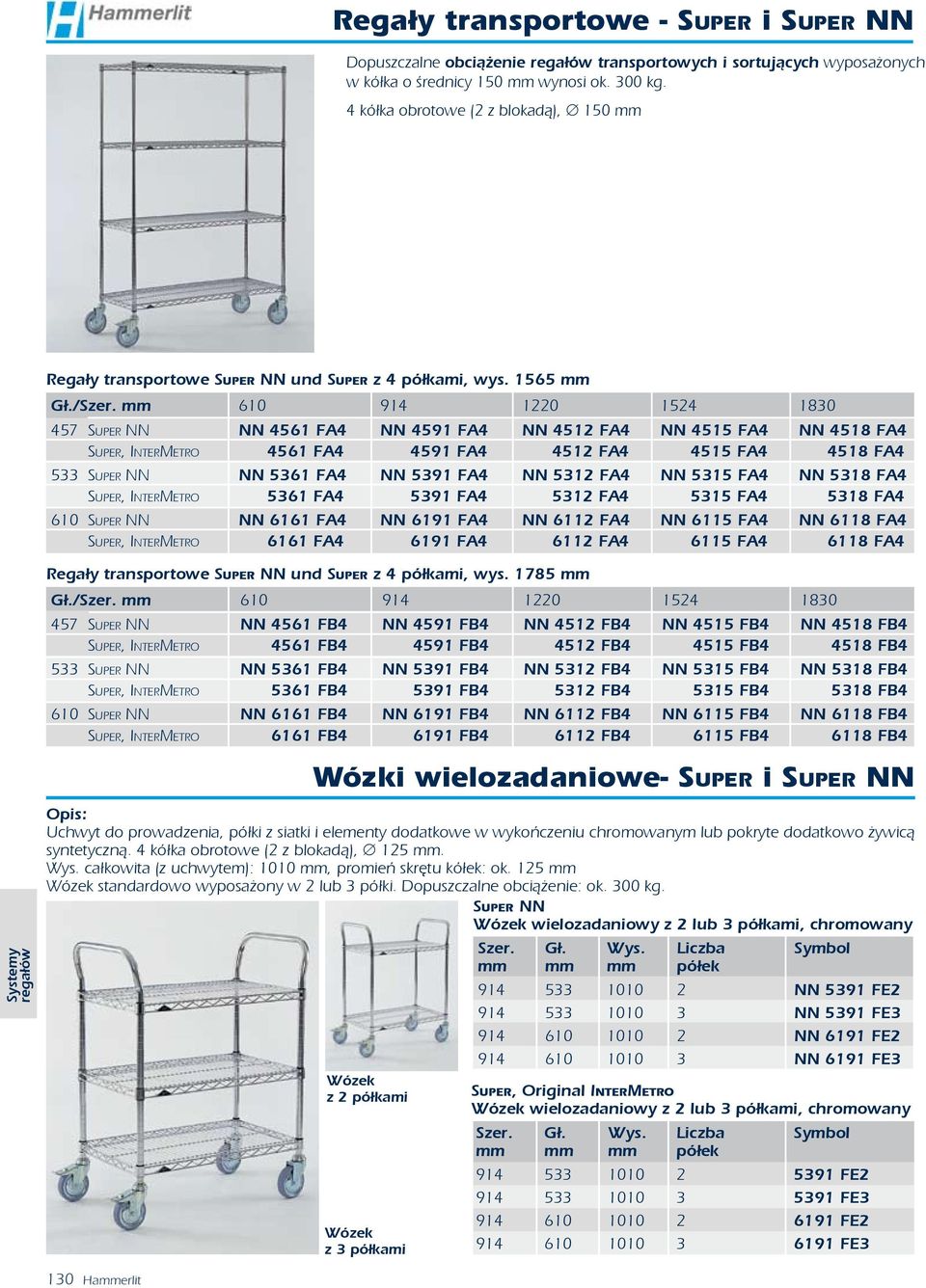

14 Regały transportowe - Super i Super NN Dopuszczalne obciążenie transportowych i sortujących wyposażonych w kółka o średnicy 150 mm wynosi ok. 300 kg. 4 kółka obrotowe (2 z blokadą), 150 mm Regały transportowe Su p e r NN und Su p e r z 4 półkami, wys mm Gł./Szer. mm Su p e r NN NN 4561 FA4 NN 4591 FA4 NN 4512 FA4 NN 4515 FA4 NN 4518 FA4 Su p e r, In t e rmetro 4561 FA FA FA FA FA4 533 Su p e r NN NN 5361 FA4 NN 5391 FA4 NN 5312 FA4 NN 5315 FA4 NN 5318 FA4 Su p e r, In t e rmetro 5361 FA FA FA FA FA4 610 Su p e r NN NN 6161 FA4 NN 6191 FA4 NN 6112 FA4 NN 6115 FA4 NN 6118 FA4 Su p e r, In t e rmetro 6161 FA FA FA FA FA4 Regały transportowe Su p e r NN und Su p e r z 4 półkami, wys mm Gł./Szer. mm Su p e r NN NN 4561 FB4 NN 4591 FB4 NN 4512 FB4 NN 4515 FB4 NN 4518 FB4 Su p e r, In t e rmetro 4561 FB FB FB FB FB4 533 Su p e r NN NN 5361 FB4 NN 5391 FB4 NN 5312 FB4 NN 5315 FB4 NN 5318 FB4 Su p e r, In t e rmetro 5361 FB FB FB FB FB4 610 Su p e r NN NN 6161 FB4 NN 6191 FB4 NN 6112 FB4 NN 6115 FB4 NN 6118 FB4 Su p e r, In t e rmetro 6161 FB FB FB FB FB4 Wózki wielozadaniowe- Super i Super NN Opis: Uchwyt do prowadzenia, półki z siatki i elementy dodatkowe w wykończeniu chromowanym lub pokryte dodatkowo żywicą syntetyczną. 4 kółka obrotowe (2 z blokadą), 125 mm. Wys. całkowita (z uchwytem): 1010 mm, promień skrętu kółek: ok. 125 mm Wózek standardowo wyposażony w 2 lub 3 półki. Dopuszczalne obciążenie: ok. 300 kg. Su p e r NN Wózek wielozadaniowy z 2 lub 3 półkami, chromowany Wózek z 2 półkami Wózek z 3 półkami Szer. Gł. Wys. Liczba mm mm mm półek NN 5391 FE NN 5391 FE NN 6191 FE NN 6191 FE3 Su p e r, Original In t e r Me t r o Wózek wielozadaniowy z 2 lub 3 półkami, chromowany Szer. Gł. Wys. Liczba mm mm mm półek FE FE FE FE3 130 HammerlitGmbH

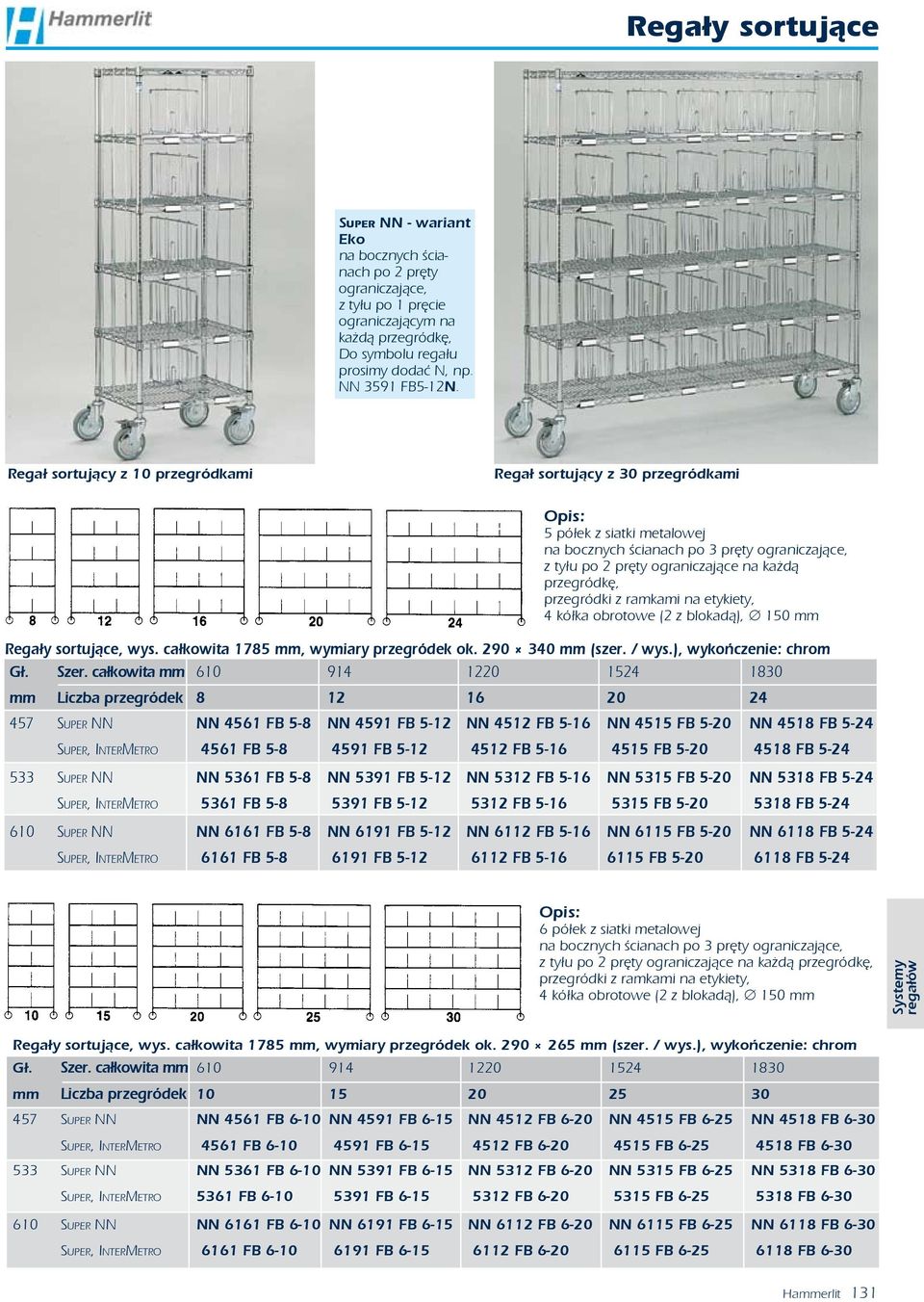

15 Regały sortujące Su p e r NN - wariant Eko na bocznych ścianach po 2 pręty ograniczające, z tyłu po 1 pręcie ograniczającym na każdą przegródkę, Do symbolu regału prosimy dodać N, np. NN 3591 FB5-12N. Regał sortujący z 10 przegródkami Regał sortujący z 30 przegródkami Opis: 5 półek z siatki metalowej na bocznych ścianach po 3 pręty ograniczające, z tyłu po 2 pręty ograniczające na każdą przegródkę, przegródki z ramkami na etykiety, 4 kółka obrotowe (2 z blokadą), 150 mm Regały sortujące, wys. całkowita 1785 mm, wymiary przegródek ok mm (szer. / wys.), wykończenie: chrom Gł. Szer. całkowita mm mm Liczba przegródek Su p e r NN NN 4561 FB 5-8 NN 4591 FB 5-12 NN 4512 FB 5-16 NN 4515 FB 5-20 NN 4518 FB 5-24 Su p e r, In t e rmetro 4561 FB FB FB FB FB Su p e r NN NN 5361 FB 5-8 NN 5391 FB 5-12 NN 5312 FB 5-16 NN 5315 FB 5-20 NN 5318 FB 5-24 Su p e r, In t e rmetro 5361 FB FB FB FB FB Su p e r NN NN 6161 FB 5-8 NN 6191 FB 5-12 NN 6112 FB 5-16 NN 6115 FB 5-20 NN 6118 FB 5-24 Su p e r, In t e rmetro 6161 FB FB FB FB FB 5-24 Opis: 6 półek z siatki metalowej na bocznych ścianach po 3 pręty ograniczające, z tyłu po 2 pręty ograniczające na każdą przegródkę, przegródki z ramkami na etykiety, 4 kółka obrotowe (2 z blokadą), 150 mm Regały sortujące, wys. całkowita 1785 mm, wymiary przegródek ok mm (szer. / wys.), wykończenie: chrom Gł. Szer. całkowita mm mm Liczba przegródek Su p e r NN NN 4561 FB 6-10 NN 4591 FB 6-15 NN 4512 FB 6-20 NN 4515 FB 6-25 NN 4518 FB 6-30 Su p e r, In t e rmetro 4561 FB FB FB FB FB Su p e r NN NN 5361 FB 6-10 NN 5391 FB 6-15 NN 5312 FB 6-20 NN 5315 FB 6-25 NN 5318 FB 6-30 Su p e r, In t e rmetro 5361 FB FB FB FB FB Su p e r NN NN 6161 FB 6-10 NN 6191 FB 6-15 NN 6112 FB 6-20 NN 6115 FB 6-25 NN 6118 FB 6-30 Su p e r, In t e rmetro 6161 FB FB FB FB FB 6-30 Hammerlit Hammerlit GmbH 131

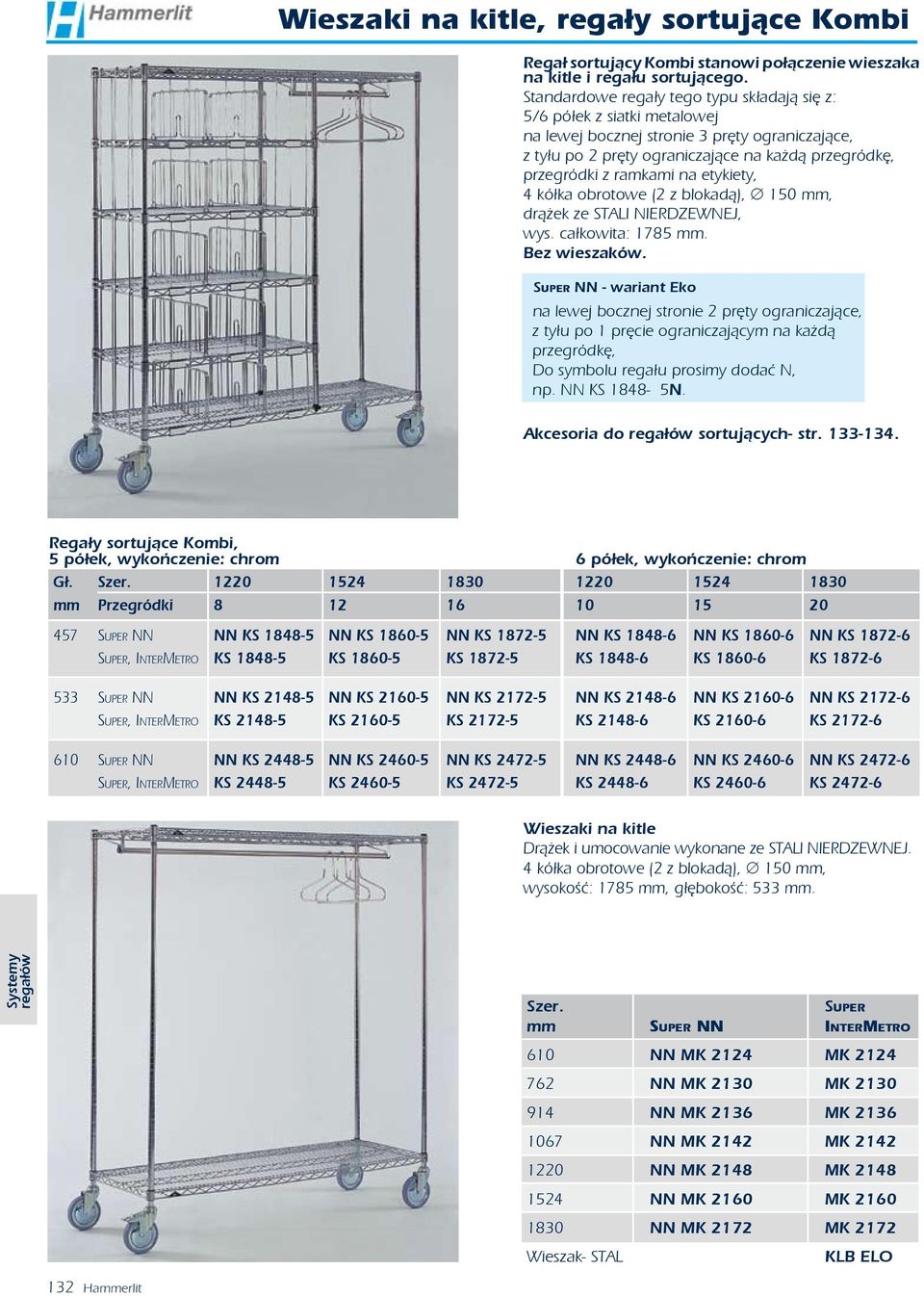

16 Wieszaki na kitle, regały sortujące Kombi Regał sortujący Kombi stanowi połączenie wieszaka na kitle i regału sortującego. Standardowe regały tego typu składają się z: 5/6 półek z siatki metalowej na lewej bocznej stronie 3 pręty ograniczające, z tyłu po 2 pręty ograniczające na każdą przegródkę, przegródki z ramkami na etykiety, 4 kółka obrotowe (2 z blokadą), 150 mm, drążek ze STALI NIERDZEWNEJ, wys. całkowita: 1785 mm. Bez wieszaków. Su p e r NN - wariant Eko na lewej bocznej stronie 2 pręty ograniczające, z tyłu po 1 pręcie ograniczającym na każdą przegródkę, Do symbolu regału prosimy dodać N, np. NN KS N. Akcesoria do sortujących- str Regały sortujące Kombi, 5 półek, wykończenie: chrom 6 półek, wykończenie: chrom Gł. Szer mm Przegródki Super NN NN KS NN KS NN KS NN KS NN KS NN KS Su p e r, In t e rmetro KS KS KS KS KS KS Super NN NN KS NN KS NN KS NN KS NN KS NN KS Su p e r, In t e rmetro KS KS KS KS KS KS Super NN NN KS NN KS NN KS NN KS NN KS NN KS Su p e r, In t e rmetro KS KS KS KS KS KS Wieszaki na kitle Drążek i umocowanie wykonane ze STALI NIERDZEWNEJ. 4 kółka obrotowe (2 z blokadą), 150 mm, wysokość: 1785 mm, głębokość: 533 mm. Szer. Su p e r mm Super NN InterMetro 610 NN MK 2124 MK NN MK 2130 MK NN MK 2136 MK NN MK 2142 MK NN MK 2148 MK NN MK 2160 MK NN MK 2172 MK 2172 Wieszak- STAL KLB ELO 132 HammerlitGmbH

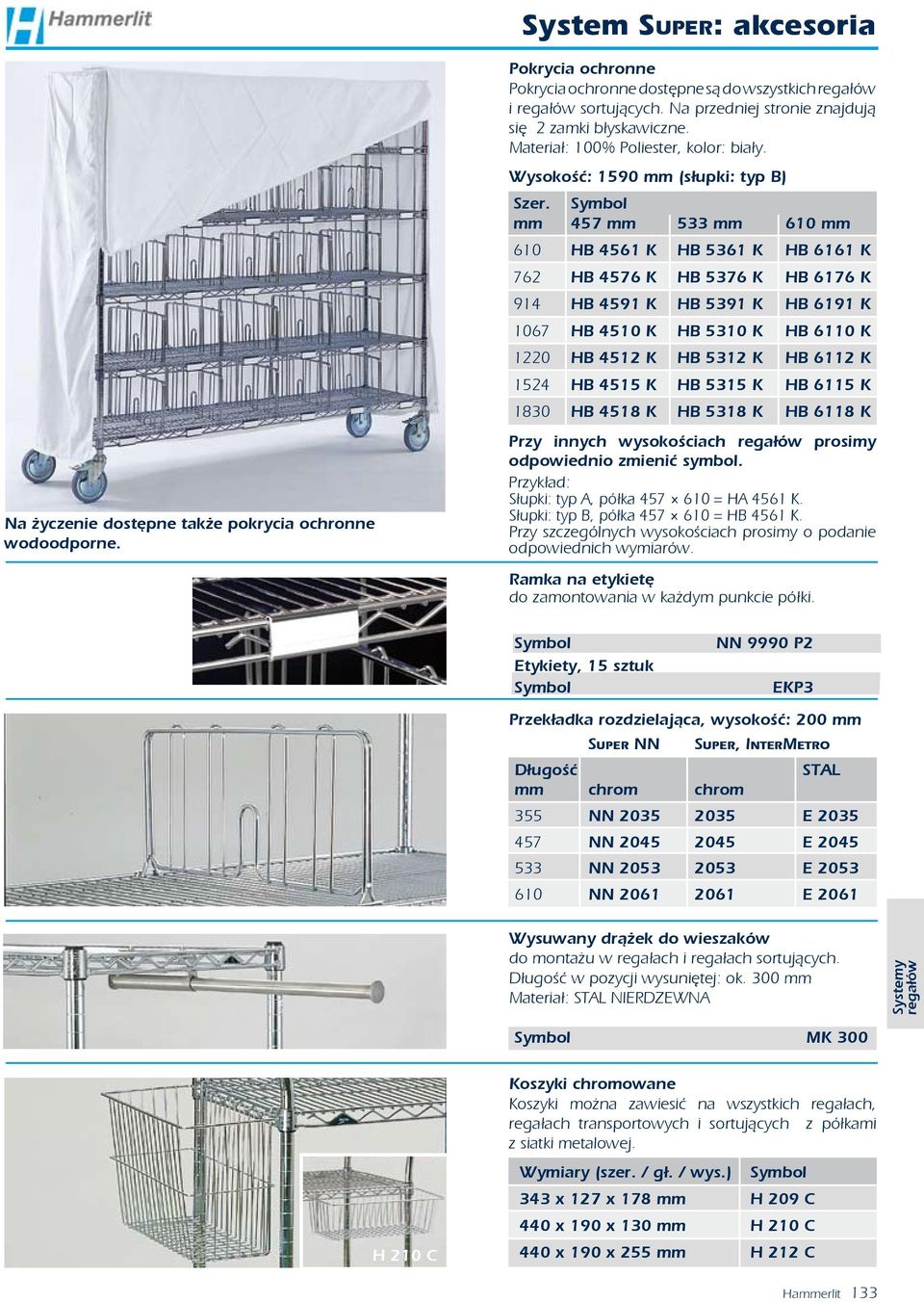

17 System Su p e r: akcesoria Na życzenie dostępne także pokrycia ochronne wodoodporne. Pokrycia ochronne Pokrycia ochronne dostępne są do wszystkich i sortujących. Na przedniej stronie znajdują się 2 zamki błyskawiczne. Materiał: 100% Poliester, kolor: biały. Wysokość: 1590 mm (słupki: typ B) Szer. mm 457 mm 533 mm 610 mm 610 HB 4561 K HB 5361 K HB 6161 K 762 HB 4576 K HB 5376 K HB 6176 K 914 HB 4591 K HB 5391 K HB 6191 K 1067 HB 4510 K HB 5310 K HB 6110 K 1220 HB 4512 K HB 5312 K HB 6112 K 1524 HB 4515 K HB 5315 K HB 6115 K 1830 HB 4518 K HB 5318 K HB 6118 K Przy innych wysokościach prosimy odpowiednio zmienić symbol. Przykład: Słupki: typ A, półka = HA 4561 K. Słupki: typ B, półka = HB 4561 K. Przy szczególnych wysokościach prosimy o podanie odpowiednich wymiarów. Ramka na etykietę do zamontowania w każdym punkcie półki. Etykiety, 15 sztuk NN 9990 P2 EKP3 Przekładka rozdzielająca, wysokość: 200 mm Super NN Super, InterMetro Długość STAL mm chrom chrom 355 NN E NN E NN E NN E 2061 Wysuwany drążek do wieszaków do montażu w regałach i regałach sortujących. Długość w pozycji wysuniętej: ok. 300 mm Materiał: STAL NIERDZEWNA MK 300 H 210 C Koszyki chromowane Koszyki można zawiesić na wszystkich regałach, regałach transportowych i sortujących z półkami z siatki metalowej. Wymiary (szer. / gł. / wys.) 343 x 127 x 178 mm H 209 C 440 x 190 x 130 mm H 210 C 440 x 190 x 255 mm H 212 C Hammerlit Hammerlit GmbH 133

18 System Su p e r: akcesoria Haki do łączenia elementów podstawowych z dodatkowymi 9995 Z Stelaż jezdny ze STALI NIE- RDZEWNEJ ze zderzakiem polipropylenowym, do dużych obciążeń. FGS + półka Kółko obrotowe z blokadą 3-stronna rama stabilizująca STAL NIERDZEWNA, rama: 30 x 10 mm UR + półki + E 125 mm S 125GS mm S 150GS 23 Do wszystkich Su p e r NN i Su p e r dostępne są wkłady z płyty laminowanej o grubości 4 mm lub 6 mm. Kółko obrotowe Łączniki słupków dla wzmocnienia konstrukcji 9994 Z 125 mm L 125GS mm L 150GS 23 Ogranicznik półki, wys. 25 mm Super NN Super, InterMetro Dł. mm chrom chrom STAL Stopka do przykręcenia regału do podłogi Klamry mocujące do połączenia prętów ograniczających z półkami na całej wysokości regału Z Pręty ograniczające 9993 Z Dł. mm Su p e r NN 1320 NN RA RA 1520 NN RB RB 1830 NN RC RC 2135 NN RD RD Su p e r Specjalne mocowanie kółka Stworzone przez Hammerlit i Tente specjalne mocowanie kółka w słupku regału wykonane jest ze stali z elementem rozporowym ze wzmocnionego polimeru. Zapewnia stabilne osadzenie kółka w słupku i jest gwarancją bezproblemowego użytkowania przez lata. Blokada kierunku Obrót kółka zostaje zablokowany, regał porusza się po prostej. Zalecane przy regałach o długości powyżej 1220 mm. Zderzak w formie krążka pasuje do słupków regału 110 mm SPM Regały transportowe dostępne są także ze zderzakiem polipropylenowym naokoło wózka. 355 NN E NN E NN E NN E NN E NN E NN E NN E NN E NN E 2518 Ogranicznik półki, wys. 100 mm Super NN Super, InterMetro Dł. mm chrom chrom STAL 355 NN E NN E NN E NN E NN E NN E NN E NN E NN E NN E HammerlitGmbH

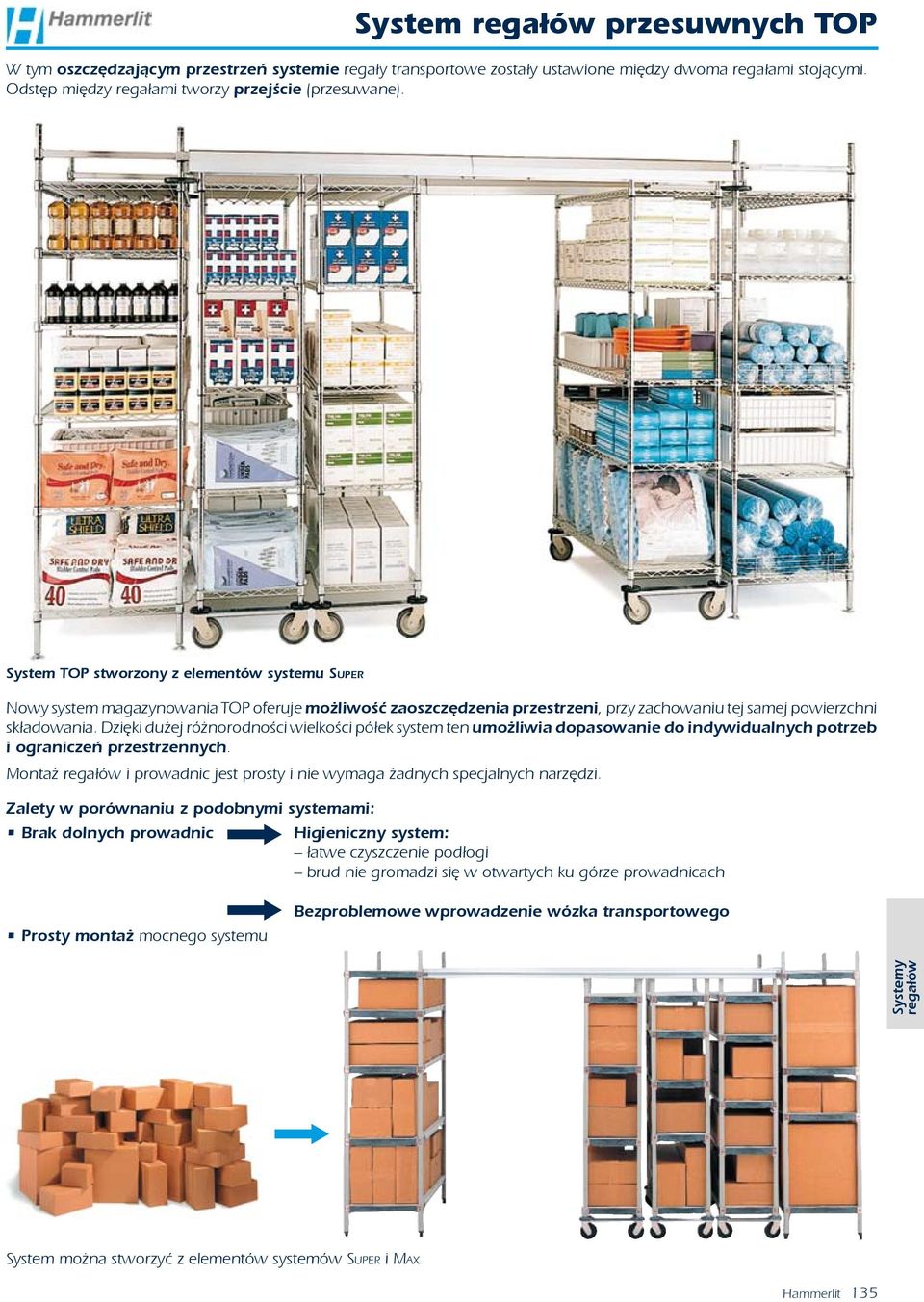

19 System przesuwnych TOP W tym oszczędzającym przestrzeń systemie regały transportowe zostały ustawione między dwoma regałami stojącymi. Odstęp między regałami tworzy przejście (przesuwane). System TOP stworzony z elementów systemu Su p e r Nowy system magazynowania TOP oferuje możliwość zaoszczędzenia przestrzeni, przy zachowaniu tej samej powierzchni składowania. Dzięki dużej różnorodności wielkości półek system ten umożliwia dopasowanie do indywidualnych potrzeb i ograniczeń przestrzennych. Montaż i prowadnic jest prosty i nie wymaga żadnych specjalnych narzędzi. Zalety w porównaniu z podobnymi systemami: Brak dolnych prowadnic Higieniczny system: łatwe czyszczenie podłogi brud nie gromadzi się w otwartych ku górze prowadnicach Prosty montaż mocnego systemu Bezproblemowe wprowadzenie wózka transportowego System można stworzyć z elementów systemów Super i Max. Hammerlit Hammerlit GmbH 135
