1 1 WCIĄGARKI KABLOWE DO U K ŁA D A N IA LIN II K A BLO WEJ I WYPOSAŻENE MASZYN

2

3 F265.P.15 max 15kN Wciągarka hydrauliczna przeznaczona do ciągnięcia jednej liny przy układaniu podziemnych linii przesyłowych i kabli światłowodowych. Jeden obwód hydrauliczny pozwala na ciągłą zmianę prędkości w obydwu kierunkach z panelu sterowania. Para wielorowkowych kabestanów stalowych przeznaczonych do naciągania jednej liny stalowej, z rolkami trakcyjnymi. Panel sterowania maszyny z przyrządami sterującymi. Dynamometr i preselektor maksymalnej siły naciągu Mechaniczny licznik długości. Odczepiane zawieszenie do przemieszczania maszyny z niską prędkością w miejscu wykonywania pracy. Mechaniczne stabilizatory po stronie naciągu oraz dyszel z kołem podporowym. owania do zakotwiczenia i podnoszenia maszyny. Automatyczna nawijarka szpulowa do nawijania liny ze zdejmowaną szpulą. Max średnica liny Napęd silnika Rozruch 2 x Ø 185 mm 8 mm benzyna 18 hp / 13 kw powietrze elektryczny z akumulatora 003 Amortyzowana oś do holowania na drodze z hamulcem mechanicznym. 027 Metalowa obudowa z otwieranymi drzwiczkami Silnik diesla chłodzony powietrzem (powoduje dodanie 50 kg do masy maszyny). 067 Teleskopowy wysięgnik do układania kabli podziemnych (art. F277) Urządzenie elektroniczne z portem USB przeznaczone do zapisu danych osobnych zdarzeń naciągania liny Przystosowanie do instrumentu elektronicznego opcja 069,2. Uciąg przy prędkości maks. SZPULA Rodzaj Pojemność liny stalowej Ø 8 mm 15 kn 20 m/min 65 m/min 3 kn wyjmowana 550 m WYMIARY I MASA bez osi i bez dyszla Wymiary Waga (bez liny) 1,30 x 0,80 x 0,70 m 410 kg z opcjonalną, niezdejmowaną osią i dyszlem (opcja 003) Wymiary Waga (bez liny) 1,55 x 1,20 x 1,10 m 520 kg Praca maszyny bez urządzeń opcjonalnych, na poziomie morza i w temperaturze 20 C. Wymiary i wagę podano bez urządzeń opcjonalnych. rev. 04:15 PL Wszystkie dane mogą ulec zmianie bez powiadomienia. Obrazy i rysunki mają charakter jedynie orientacyjny.

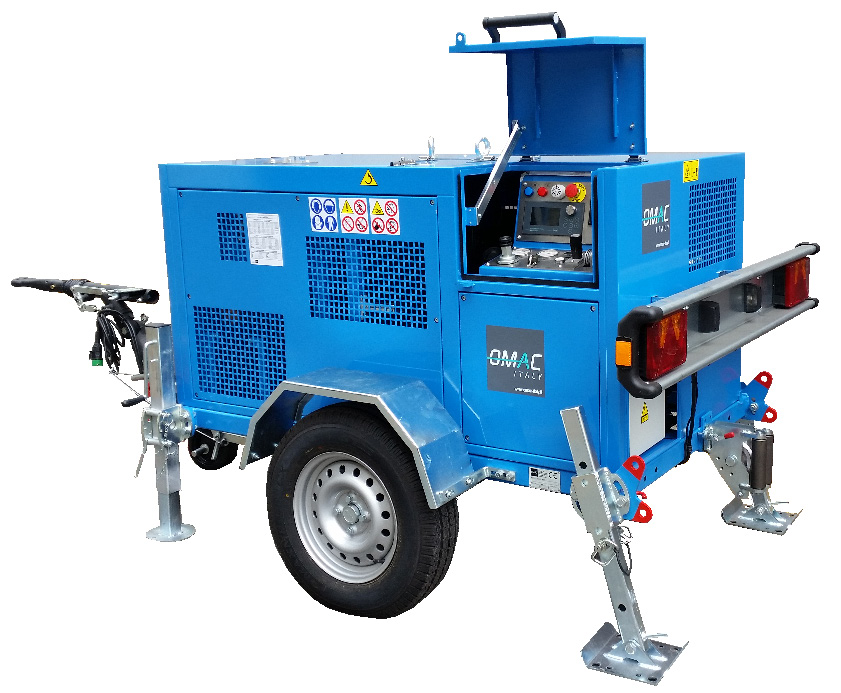

4 F215.P.30 max 30kN Wciągarka hydrauliczna przeznaczona do ciągnięcia jednej liny przy układaniu podziemnych linii przesyłowych i kabli światłowodowych. Jeden obwód hydrauliczny pozwala na ciągłą zmianę prędkości w obydwu kierunkach z panelu sterowania. Para wielorowkowych kabestanów stalowych przeznaczonych do naciągania jednej liny stalowej, z rolkami prowadzącymi. wyświetlanie czasu pracy, zapis i przechowywanie danych na przenośnej pamięci USB (dostarczone oprogramowanie do obróbki danych). Hydrauliczny hamulec negatywny. Podwozie na amortyzowanej osi, opony, hamulec najazdowy, hamulec ręczny i dyszel do przemieszczania maszyny z niską prędkością w miejscu wykonywania pracy. Metalowa obudowa z drzwiczkami. Mechaniczne stabilizatory po stronie naciągu oraz dyszel z kołem podporowym. owania do zakotwiczenia i podnoszenia maszyny. Automatyczna nawijarka szpulowa do nawijania liny ze zdejmowaną szpulą. Max średnica liny Napęd silnika Instalacja elektryczna 2 x Ø 200 mm 10 mm 2,10x1,30x1,30 m 1000 kg 27,2 hp / 20 kw Dostosowanie zawieszenia do poruszania po drodze Teleskopowy wysięgnik do układania kabli podziemnych (art. F277). Uciąg przy maksymalnej prędkości 30 kn 16 m/min 80 m/min 5 kn SZPULA Rodzaj Średnica Pojemność liny stalowej Ø 8 mm - lina stalowa Ø 10 mm wyjmowana 600 mm 1000 m 650 m Performances of the machine without optional devices, at sea level and temperature 20 C. Dimensions and weights are without optional devices. All data may change without notice. Images and drawings are indicative only rev. 03:15 PL

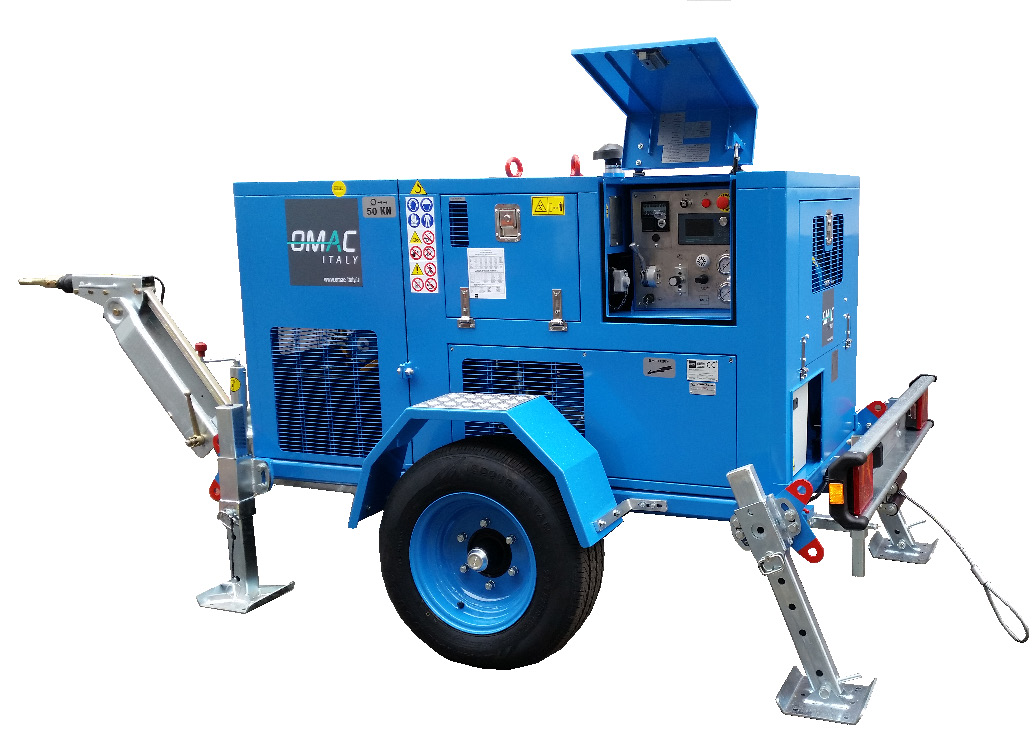

5 F275.P.50 max 50kN Wciągarka hydrauliczna przeznaczona do ciągnięcia jednej liny przy układaniu linii kablowych i kabli światłowodowych. Jeden obwód hydrauliczny pozwala na płynną zmianę prędkości w obydwu kierunkach z panelu sterowania. Para wielorowkowych kabestanów stalowych przeznaczonych do naciągania jednej liny stalowej, z rolkami prowadzącymi. wyświetlanie czasu pracy, zapis i przechowywanie danych na przenośnej pamięci USB (dostarczone oprogramowanie do obróbki danych). Podwozie na amortyzowanej osi, opony, hamulec najazdowy, hamulec ręczny i dyszel do przemieszczania maszyny z niską prędkością w miejscu wykonywania pracy. Metalowa obudowa z drzwiczkami. Mechaniczne stabilizatory po stronie naciągu oraz dyszel z kołem podporowym. owania do zakotwiczenia i podnoszenia maszyny. Automatyczna nawijarka szpulowa do nawijania liny ze zdejmowaną szpulą Dostosowanie zawieszenia do poruszania po drodze Teleskopowy wysięgnik do układania kabli podziemnych (art. F277) Urządzenie do ustawiania siły ciągnięcia, które pozwala na utrzymanie zadanej prędkości nawet o wartości 0 (przeznaczone do wciągania rurociągów). Maks. średnica liny Napęd silnika Maks. uciąg Prędkość ciągła SZPULA Rodzaj Diameter Pojemność liny stalowej Ø 14 mm Ø 12 mm Ø 10 mm 2 x Ø 280 mm 14 mm 3,10x1,70x1,75 m 1900 kg 35 hp / 26 kw 50 kn 13 m/min 60 m/min wyjmowana 520 mm 750 m 1000 m 1200 m DOSTĘPNY ROWNIEŻ MODEL F275.P.40 max siła uciągu prędkość przy max sile max prędkość lina stalowa ø12 mm 40 kn 16 m/min 60 m/min 1000 m Praca maszyny bez urządzeń opcjonalnych, na poziomie morza i w temperaturze 20 C. Wymiary i wagę podano bez urządzeń opcjonalnych. Wszystkie dane mogą ulec zmianie bez powiadomienia. Obrazy i rysunki mają charakter jedynie orientacyjny rev. 03:15 PL

6 WCIĄGARKA HRYDRULICZNA F285.P.80 max 80 kn Wciągarka hydrauliczna przeznaczona do ciągnięcia jednej liny przy układaniu linii kablowych i telekomunikacyjnych. Jeden obwód hydrauliczny pozwala na płynną zmianę prędkości w obydwu kierunkach z panelu sterowania. Para wielorowkowych kabestanów stalowych przeznaczonych do naciągania jednej liny stalowej, z rolkami trakcyjnymi. wyświetlanie czasu pracy, zapis i przechowywanie danych. Hydrauliczny hamulec negatywny. Podwozie na dwóch amortyzowanych osiach (tandem), opony, hamulec najazdowy, hamulec ręczny i dyszel do przemieszczania maszyny z niską prędkością w miejscu wykonywania pracy. Metalowa obudowa z drzwiczkami. Mechaniczne stabilizatory po stronie naciągu oraz dyszel z kołem podporowym. owania do zakotwiczenia i podnoszenia maszyny. Automatyczna nawijarka szpulowa do nawijania liny ze zdejmowaną szpulą Dostosowanie zawieszenia do poruszania po drodze Urządzenie do rozruchu silnika Diesla i obwodu hydraulicznego przy niskich temperaturach (do -30 C) Teleskopowy wysięgnik do układania kabli podziemnych (art. F276) Urządzenie do ustawiania siły ciągnięcia, które pozwala na utrzymanie zadanej prędkości nawet o wartości 0 (przeznaczone do wciągania rurociągów) Wzmocniony hamulec negatywny do użycia maszyny przy operacjach podnoszenia. Max średnica liny Napęd silnika SZPULA Rodzaj Średnica Pojemność lin stalowej: Ø 16 mm Ø 14 mm Ø 12 mm 2 x Ø 300 mm 16 mm 3,10x1,85x1,65 m 2100 kg 45,5 hp / 33,5 kw DOSTĘPNY RÓWNIEŻ MODEL F285.P.60 maks. siła uciągu prędkość przy maks. uciągu maks. prędkość lina stalowa ø16 mm lina stalowa ø14 mm 80 kn 12 m/min 55 m/min extractable 850 mm 850 m 1100 m 1500 m 60 kn 15 m/min 65 m/min 850 m 1100 m Praca maszyny bez urządzeń opcjonalnych, na poziomie morza i w temperaturze 20 C. Wymiary i wagę podano bez urządzeń opcjonalnych. Wszystkie dane mogą ulec zmianie bez powiadomienia. Obrazy i rysunki mają charakter jedynie orientacyjny rev. 06:15 PL

7 F280.P.100 max 100kN Wciągarka hydrauliczna przeznaczona do ciągnięcia jednej liny przy układaniu linii kablowych i telekomunikacyjnych. Jeden obwód hydrauliczny pozwala na ciągłą zmianę prędkości w obydwu kierunkach z panelu sterowania. Para wielorowkowych kabestanów stalowych przeznaczonych do naciągania jednej liny stalowej, z rolkami trakcyjnymi. wyświetlanie czasu pracy, zapis i przechowywanie danych na przenośnej pamięci USB. Podwozie na dwóch amortyzowanych osiach (tandem), opony, hamulec najazdowy, hamulec ręczny i dyszel do przemieszczania maszyny z niską prędkością w miejscu wykonywania pracy. Metalowa obudowa z drzwiczkami. Mechaniczne stabilizatory po stronie naciągu oraz dyszel z kołem podporowym. owania do zakotwiczenia i podnoszenia maszyny. Automatyczna nawijarka szpulowa do nawijania liny ze zdejmowaną szpulą Dostosowanie zawieszenia do poruszania po drodze (bez homologacji) Urządzenie do rozruchu silnika Diesla i obwodu hydraulicznego przy niskich temperaturach (do -30 C) Teleskopowy wysięgnik do układania kabli podziemnych (art. F276) Urządzenie do ustawiania siły ciągnięcia, które pozwala na utrzymanie zadanej prędkości nawet o wartości 0 (przeznaczone do wciągania rurociągów). Maks. średnica liny Napęd silnika SZPULA Rodzaj Średnica Pojemność liny stalowej: Ø 16 mm Ø 14 mm 2 x Ø 350 mm 16 mm 3,30x1,95x1,70 m 2800 kg 65 hp / 48 kw 100 kn 14 m/min 35 m/min wyjmowana 950 mm 1000 m 1500 m Praca maszyny bez urządzeń opcjonalnych, na poziomie morza i w temperaturze 20 C. Wymiary i wagę podano bez urządzeń opcjonalnych. Wszystkie dane mogą ulec zmianie bez powiadomienia. Obrazy i rysunki mają charakter jedynie orientacyjny rev. 16:15 PL

8 F280.P.150 max 150 kn Wciągarka hydrauliczna przeznaczona do ciągnięcia jednej liny przy układaniu podziemnych linii przesyłowych. Jeden obwód hydrauliczny pozwala na płynną zmianę prędkości w obydwu kierunkach z panelu sterowania. Para wielorowkowych kabestanów stalowych przeznaczonych do przeciągania jednej liny stalowej, z rolkami trakcyjnymi. Panel sterowania maszyny z dużym, kolorowym wyświetlaczem graficznym oraz portem USB. Główne funkcje obejmują wyświetlanie siły naciągu, prędkości i długości kabla w czasie rzeczywistym, ustawień maksymalnej siły uciągu, wyświetlanie czasu pracy, zapis i przechowywanie danych na przenośnej pamięci USB (dostarczone oprogramowanie do obróbki danych). Podwozie na dwóch amortyzowanych osiach (tandem), opony, hamulec najazdowy, hamulec ręczny i dyszel do przemieszczania maszyny z niską prędkością w miejscu wykonywania pracy. Metalowa obudowa z drzwiczkami. Mechaniczne stabilizatory po stronie naciągu oraz dyszel z kołem podporowym. owania do zakotwiczenia i podnoszenia maszyny. Automatyczna nawijarka szpulowa do nawijania liny ze zdejmowaną szpulą Dostosowanie zawieszenia do poruszania po drodze Urządzenie do rozruchu silnika Diesla i obwodu hydraulicznego przy niskich temperaturach (do -30 C) Teleskopowy wysięgnik do układania kabli podziemnych (art. F276) Urządzenie do ustawiania siły ciągnięcia, które pozwala na utrzymanie zadanej prędkości nawet o wartości "0" (przeznaczone do wymiany rur). Max średnica liny Waga (bez liny) Napęd silnika System Elektryczny PARAMETRY TECHNICZNE Max uciąg prędkość przy max uciagu Prędkość max Uciag przy max prędkości SZPULA Typ Srednica pojemność liny stalowej: Ø 18 mm Ø 16 mm 2 x Ø 350 mm 18 mm 3,50x1,95x1,70 m 3000 kg 68 hp / 50 kw 150 kn 10 m/min 30 m/min 40 kn wymienna 950 mm 600 m 1000 m Praca maszyny bez urządzeń opcjonalnych, na poziomie morza i w temperaturze 20 C. Wymiary i wagę podano bez urządzeń opcjonalnych. Wszystkie dane mogą ulec zmianie. Obrazy i rysunki mają charakter jedynie orientacyjny. 116A-0 rev. 06:15 PL

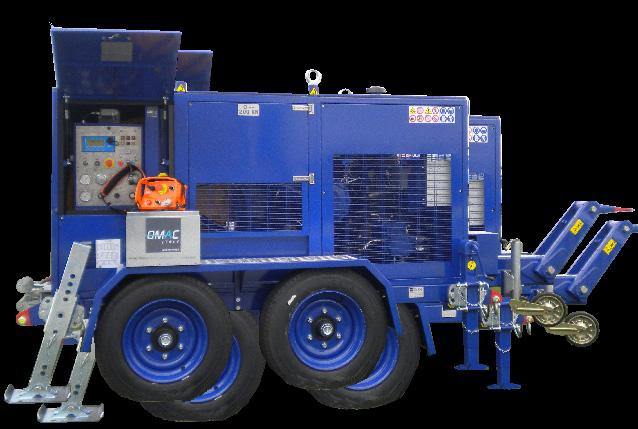

9 F290.P.200 max 200 kn Wciągarka hydrauliczna przeznaczona do ciągnięcia jednej liny przy układaniu podziemnych linii przesyłowych. Jeden obwód hydrauliczny pozwala na płynną zmianę prędkości w obydwu kierunkach z panelu sterowania. Para wielorowkowych kabestanów stalowych przeznaczonych do naciągania jednej liny stalowej, z rolkami trakcyjnymi. wyświetlanie czasu pracy, zapis i przechowywanie danych. Podwozie na dwóch sztywnych osiach (tandem), opony i dyszel do przemieszczania maszyny z niską prędkością w miejscu wykonywania pracy. Metalowa obudowa z drzwiczkami. Mechaniczne stabilizatory po stronie naciągu. owania do zakotwiczenia i podnoszenia maszyny. Automatyczna nawijarka szpulowa do nawijania liny ze zdejmowaną szpulą. Maksymalna średnica liny Napęd silnika Instalacja elektryczna 2 x Ø 380 mm 22 mm 3,90x2,20x1,90 m 4200 kg 84 hp / 62 kw Pneumatyczny układ hamulcowy z systemem ABS Dostosowanie zawieszenia do poruszania po drodze Urządzenie do rozruchu silnika Diesla i obwodu hydraulicznego przy niskich temperaturach (do -30 C) Teleskopowy wysięgnik do układania kabli podziemnych (art. F276) Urządzenie do ustawiania siły ciągnięcia, które pozwala na utrzymanie zadanej prędkości nawet o wartości 0 (przeznaczone do remontu rur) Urządzenie pozwalające osiągnąć maks. prędkość bez obciążenia 45 m/min. Max uciąg maksymalnym uciągu Maksymalna prędkość Uciąg przy maksymalnej prędkości SZPULA Rodzaj Wymiary Pojemność liny: Ø 22 mm Ø 18 mm 200 kn 10 m/min 25 m/min 80 kn wyjmowana 1100 mm 1000 m 1500 m Głogów fax Praca maszyny bez urządzeń opcjonalnych, na poziomie morza i temperaturze 20C. Wymiary i wagę bez urządzeń opcjonalnych. Wszystkie dane mogą ulec zmianie bez powiadomienia. Obrazy i rysunki mają charakter jedynie orientacyjny rev. 07:15 PL

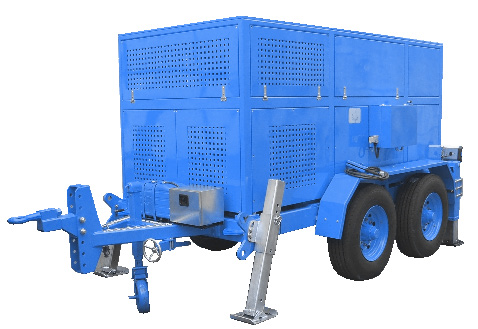

10 F260.P.600 max 600 kn Wciągarka hydrauliczna przeznaczona do ciągnięcia jednej liny przy układaniu podziemnych linii przesyłowych i pracach remontowych. Jeden obwód hydrauliczny pozwala na płynną zmianę prędkości w obydwu kierunkach z panelu sterowania. Para wielorowkowych kabestanów stalowych przeznaczonych do naciągania jednej liny stalowej, z rolkami trakcyjnymi. wyświetlanie czasu pracy, zapis i przechowywanie danych na przenośnej pamięci USB (dostarczone oprogramowanie do obróbki danych). Podwozie na dwóch sztywnych osiach (tandem), opony i dyszel do przemieszczania maszyny z niską prędkością w miejscu wykonywania pracy. Metalowa obudowa z drzwiczkami. Hydrauliczne stabilizatory tylne i ręczne stabilizatory przednie. owania do zakotwiczenia i podnoszenia maszyny. Automatyczna nawijarka szpulowa do nawijania liny ze zdejmowaną szpulą Pneumatyczny układ hamulcowy z systemem ABS Dostosowanie zawieszenia do poruszania po drodze (bez homologacji) Urządzenie do rozruchu silnika Diesla i obwodu hydraulicznego przy niskich temperaturach (do -30 C) Urządzenie do ustawiania siły ciągnięcia, które pozwala na utrzymanie zadanej prędkości nawet o wartości 0 (przeznaczone do remontu rur). Maksymalna średnica liny Napęd Uciąg przy prędkości maks. SZPULA Rodzaj 2 x Ø 580 mm 38 mm 5,60x2,50x2,60 m DOSTĘPNY ROWNIEŻ MODEL F260.P.400 maks. siła uciągu prędkość przy maks. uciągu maks. prędkość kg 131 hp / 96 kw 600 kn 4,5 m/min 28 m/min 100 kn wyjmowana Pojemność standardowej szpuli 1000 m stalowej liny Ø 38 mm (waga liny około 6800 kg) Pojemność szpuli opcjonalnej 1200 m stalowej liny Ø 38 mm (waga liny około 8200 kg) 400 kn 4,5 m/min 80 m/min Praca maszyny bez urządzeń opcjonalnych, na poziomie morza i w temperaturze 20 C. Wymiary i wagę podano bez urządzeń opcjonalnych. Wszystkie dane mogą ulec zmianie bez powiadomienia. Obrazy i rysunki mają charakter jedynie orientacyjny rev. 03:15 PL

11 F C max 100 kn Wciągarka do zwijania kabli przeznaczona do usuwania stałych lub zbędnych, zbrojonych kabli telekomunikacyjnych do średnicy 80 mm głównie w celu odzyskania tunelu pozwalającego na instalację kabli światłowodowych, lecz także przy odzyskiwaniu starych kabli do recyklingu. Wciągarka napędzana jest agregatem hydraulicznym, który jest całkowicie zamknięty wewnątrz obudowy, dzięki czemu ograniczona jest emisja hałasu. Maszyna jest zawieszona na amortyzowanej przyczepce i jest wyposażona w podpory stabilizujące. Silnik Diesla, chłodzenie wodne, rozruch elektryczny z akumulatora. Kabestan z dużym rowkiem, antypoślizgowy. Panel sterujący z instrumentami do kontroli obwodu hydraulicznego i silnika Diesla. Dynamometr do monitorowania wartości wciągania. Przełącznik maksymalnej żądanej siły ciągnięcia zatrzymujący operację w przypadku nadmiernej siły. Układ hydrostatyczny umożliwiający zmianę prędkości kabestanu w obydwu kierunkach obrotu za pomocą jednego manipulatora. Hydrauliczny negatywny hamulec bezpieczeństwa automatycznie uruchamiający się w środkowej pozycji dźwigni sterującej lub w przypadku awarii hydraulicznej. Podwozie na amortyzowanej osi, opony, hamulec najazdowy, hamulec ręczny i dyszel do przemieszczania maszyny z niską prędkością w miejscu wykonywania pracy. Metalowa obudowa z drzwiczkami. Mechaniczne stabilizatory przednie i tylne. owania do zakotwiczenia i podnoszenia maszyny. Rolki napinające napędzane hydraulicznie Oś podwójna z drążkiem skrętnym, powietrzny układ hamulcowy i oświetlenie Dostosowanie zawieszenia do poruszania po drodze Dostosowanie pomocniczego obwodu hydraulicznego o przepu stowości 25 l/ min, ciśnieniu 200 bar, z 3 wyjściami do zasilania hydraulicznej przecinarki, pompy wody oraz siłownika hydraulicznego prasy Mechaniczny licznik odległości do pomiaru długości odzyskanego kabla Teleskopowy wysięgnik do układania kabli podziemnych (art. F277) Wspornik z wciągnikiem łańcuchowym do podnoszenia i opuszczania wysięgnika Urządzenie elektroniczne z portem USB przeznaczone do zapisu danych osobnych zdarzeń naciągania liny. Kabestan Maks. średnica kabla Napęd Maksymalny uciąg Uciąg ciągły Ø 650 x 350 mm 80 mm 4,00x2,20x1,80 m 2600 kg 33 hp / 24,6 kw 100 kn m/min m/min Praca maszyny bez urządzeń opcjonalnych, na poziomie morza i w temperaturze 20 C. Wymiary i wagę podano bez urządzeń opcjonalnych. Wszystkie dane mogą ulec zmianie bez powiadomienia. Obrazy i rysunki mają charakter jedynie orientacyjny rev. 07:15 PL

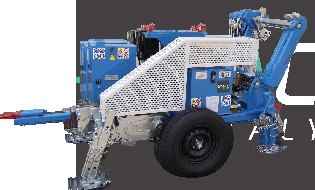

12 F P max 20kN Wciągarka hydrauliczna przeznaczona do ciągnięcia jednej liny przy układaniu podziemnych linii przesyłowych. Jeden obwód hydrauliczny pozwala na ciągłą zmianę prędkości w obydwu kierunkach z panelu sterowania. Para wielorowkowych kabestanów stalowych przeznaczonych do naciągania jednej liny stalowej. wyświetlanie czasu pracy, zapis i przechowywanie danych na przenośnej pamięci USB (dostarczone oprogramowanie do obróbki danych). Podwozie na sztywnej osi, z hamulcem ręcznym i odczepianym dyszlem do przemieszczania maszyny w miejscu wykonywania pracy. Stabilizatory i mocowania do zakotwiczenia maszyny. owania do zakotwiczenia i podnoszenia maszyny. Nawijarka szpulowa obsługująca szpule o średnicy 1100 mm z automatycznym nawijaniem liny. Maksymalna średnica liny Napęd 2 x Ø 220 mm 10 mm 2,45x1,33x1,17 m 750 kg 27 hp / 20 kw Podwozie z amortyzowaną osią, hamulcem najazdowym i dyszlem do holowania po drodze plandeka ochronna z PCV Teleskopowy wysięgnik do układania kabli podziemnych (art. F277). Uciąg przy prędkości maks. 20 kn 18 m/min 65 m/min 6 kn Praca maszyny bez urządzeń opcjonalnych, na poziomie morza i w temperaturze 20 C. Wymiary i wagę podano bez urządzeń opcjonalnych. Wszystkie dane mogą ulec zmianie bez powiadomienia. Obrazy i rysunki mają charakter jedynie orientacyjny rev. 03:15 PL

13 F P max 30kN Wciągarka hydrauliczna przeznaczona do ciągnięcia jednej liny przy układaniu podziemnych linii przesyłowych. Jeden obwód hydrauliczny pozwala na ciągłą zmianę prędkości w obydwu kierunkach z panelu sterowania. Para wielorowkowych kabestanów stalowych przeznaczonych do naciągania jednej liny stalowej. wyświetlanie czasu pracy, zapis i przechowywanie danych na przenośnej pamięci USB (dostarczone oprogramowanie do obróbki danych). Podwozie na sztywnej osi, z hamulcem ręcznym i odczepianym dyszlem do przemieszczania maszyny w miejscu wykonywania pracy. Mechaniczne stabilizatory przednie i tylne. owania do zakotwiczenia i podnoszenia maszyny. Nawijarka szpulowa obsługująca szpule o średnicy 1400 mm z automatycznym nawijaniem liny Podwozie z amortyzowaną osią, hamulcem najazdowym i dyszlem do holowania po drodze (z wyłączeniem homologacji) plandeka ochronna z PCV Teleskopowy wysięgnik do układania kabli podziemnych (art. F277) Przednie stabilizatory hydrauliczne. 2 x Ø 250 mm Liczba rowków na kabestanach Maksymalna średnica liny Maksymalna średnica złączki Napęd Uciąg przy prędkości maks. 13 mm 40 mm 1,95x1,45x1,35 m 1200 kg 35 hp / 25,7 kw 30 kn 20 m/min 60 m/min 12 kn Praca maszyny bez urządzeń opcjonalnych, na poziomie morza i w temperaturze 20 C. Wymiary i wagę podano bez urządzeń opcjonalnych. Wszystkie dane mogą ulec zmianie bez powiadomienia. Obrazy i rysunki mają charakter jedynie orientacyjny rev. 03:15 PL

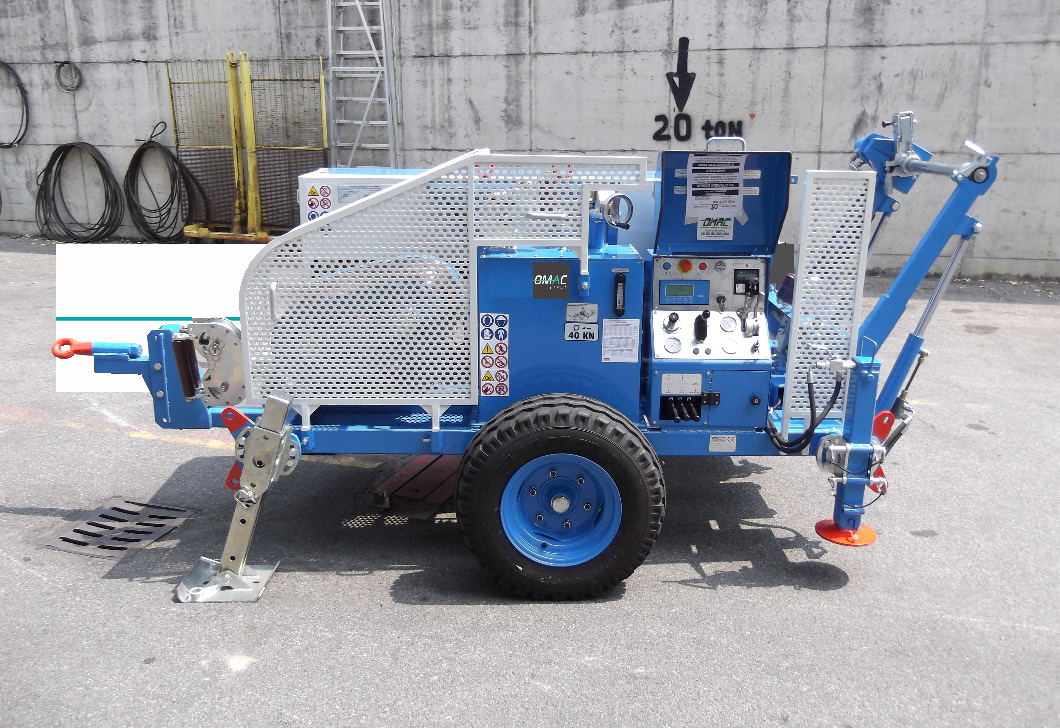

14 F P max 40 kn Wciągarka hydrauliczna przeznaczona do ciągnięcia jednej liny przy układaniu podziemnych linii przesyłowych. Jeden obwód hydrauliczny pozwala na ciągłą zmianę prędkości w obydwu kierunkach z panelu sterowania. Para wielorowkowych kabestanów stalowych przeznaczonych do naciągania jednej liny stalowej. wyświetlanie czasu pracy, zapis i przechowywanie danych na przenośnej pamięci USB (dostarczone oprogramowanie do obróbki danych). Podwozie na sztywnej osi, z hamulcem ręcznym i odczepianym dyszlem do przemieszczania maszyny w miejscu wykonywania pracy. Hydrauliczne stabilizatory tylne i ręczne stabilizatory przednie. owania do zakotwiczenia i podnoszenia maszyny. Nawijarka szpulowa obsługująca szpule o średnicy 1400 mm z automatycznym nawijaniem liny Podwozie z amortyzowaną osią, hamulcem najazdowym i dyszlem do holowania po drodze plandeka ochronna z PCV Teleskopowy wysięgnik do układania kabli podziemnych (art. F277) Przednie stabilizatory hydrauliczne. 2 x Ø 325 mm Liczba rowków na kabestanach Maksymalna średnica liny Maksymalna średnica złączki Napęd Chłodzenia Uciąg przy prędkości maks. 16 mm 45 mm 2,15x1,60x1,55 m 1200 kg 35,2 hp / 26 kw 40 kn 18 m/min 60 m/min 12 kn Praca maszyny bez urządzeń opcjonalnych, na poziomie morza i w temperaturze 20 C. Wymiary i wagę podano bez urządzeń opcjonalnych. Wszystkie dane mogą ulec zmianie bez powiadomienia. Obrazy i rysunki mają charakter jedynie orientacyjny rev. 04:15 PL

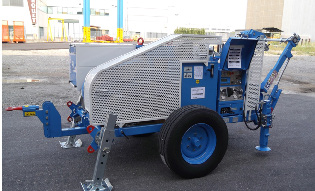

15 F P max 60 kn Wciągarka hydrauliczna przeznaczona do ciągnięcia jednej liny przy układaniu linii kablowej. Jeden obwód hydrauliczny pozwala na ciągłą zmianę prędkości w obydwu kierunkach z panelu sterowania. Para wielorowkowych kabestanów stalowych przeznaczonych do naciągania jednej liny stalowej. wyświetlanie czasu pracy, zapis i przechowywanie danych na przenośnej pamięci USB (dostarczone oprogramowanie do obróbki danych). Hydrauliczny hamulec negatywny. Podwozie na sztywnej osi, z hamulcem ręcznym i odczepianym dyszlem do przemieszczania maszyny w miejscu wykonywania pracy. Hydrauliczne stabilizatory tylne i ręczne stabilizatory przednie. owania do zakotwiczenia i podnoszenia maszyny. Nawijarka szpulowa obsługująca szpule o średnicy 1400 mm z automatycznym nawijaniem liny Podwozie z amortyzowaną osią, hamulcem najazdowym i dyszlem do holowania po drodze (z wyłączeniem homologacji) plandeka ochronna z PCV Urządzenie do rozruchu silnika Diesla i obwodu hydraulicznego przy niskich temperaturach (do -30 C) Przednie stabilizatory hydrauliczne Teleskopowy wysięgnik do układania kabli podziemnych (art. F276). 2 x Ø 400 mm Liczba rowków na kabestanach Maksymalna średnica liny Maksymalna średnica złączki Napęd PAREMETRY MECHANICZNE Uciąg przy prędkości maks. 18 mm 50 mm 3,20x1,95x2,00 m 2300 kg 63 hp / 47 kw water 60 kn 20 m/min 70 m/min 25 kn Praca maszyny bez urządzeń opcjonalnych, na poziomie morza i w temperaturze 20 C. Wymiary i wagę podano bez urządzeń opcjonalnych. Wszystkie dane mogą ulec zmianie bez powiadomienia. Obrazy i rysunki mają charakter jedynie orientacyjny rev. 04:15 PL

16 F P max 130 kn Wciągarka hydrauliczna przeznaczona do ciągnięcia jednej liny przy układaniu linii kablowej. Jeden obwód hydrauliczny pozwala na ciągłą zmianę prędkości w obydwu kierunkach z panelu sterowania. Para wielorowkowych kabestanów stalowych przeznaczonych do naciągania jednej liny stalowej. wyświetlanie czasu pracy, zapis i przechowywanie danych na przenośnej pamięci USB (dostarczone oprogramowanie do obróbki danych). Podwozie na sztywnej osi, z hamulcem ręcznym i odczepianym dyszlem do przemieszczania maszyny w miejscu wykonywania pracy. Hydrauliczne stabilizatory tylne i ręczne stabilizatory przednie. owania do zakotwiczenia i podnoszenia maszyny. Nawijarka szpulowa obsługująca szpule o średnicy 1400 mm z automatycznym nawijaniem liny Oś z zawieszeniem na resorach piórowych, dyszel, pneumatyczny układ hamulcowy, opony i oświetlenie do holowania po drodze z prędkością 60 km/h plandeka ochronna z PCV Urządzenie do rozruchu silnika Diesla i obwodu hydraulicznego przy niskich temperaturach (do -30 C) Przednie stabilizatory hydrauliczne Większa nawijarka szpulowa obsługująca szpule o średnicy 1800 mm Teleskopowy wysięgnik do układania kabli podziemnych (art. F276) 2 x Ø 450 mm Liczba rowków na kabestanach Maksymalna średnica liny Maksymalna średnica złączki Napęd silnika Uciąg przy prędkości maks. 24 mm 60 mm 3,70x2,15x2,10 m DOSTĘPNY RÓWNIEŻ MODEL F P maks. siła uciągu maks. prędkość max speed uciąg przy maks. prędkości 2300 kg 95 hp / 70 kw 130 kn 18 m/min 55 m/min 40 kn 100 kn 22 m/min 55 m/min 45 kn Praca maszyny bez urządzeń opcjonalnych, na poziomie morza i w temperaturze 20 C. Wymiary i wagę rev. 04:15 PL podano bez urządzeń opcjonalnych. Wszystkie dane mogą ulec zmianie bez powiadomienia. Obrazy i rysunki mają charakter jedynie orientacyjny.

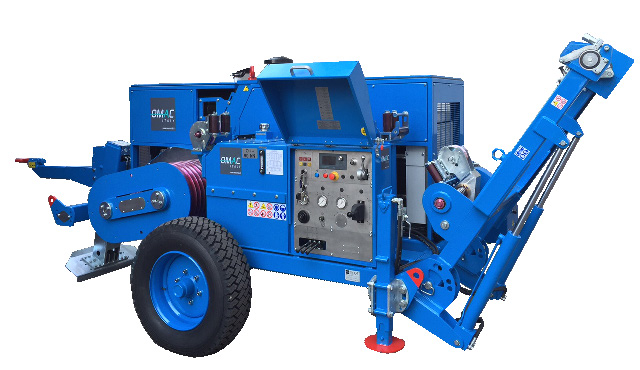

17 F P max 160 kn Wciągarka hydrauliczna przeznaczona do ciągnięcia jednej liny przy układaniu podziemnych linii przesyłowych. Jeden obwód hydrauliczny pozwala na ciągłą zmianę prędkości w obydwu kierunkach z panelu sterowania. Para wielorowkowych kabestanów stalowych o dużej wytrzymałości przeznaczonych do naciągania jednej liny stalowej. wyświetlanie czasu pracy, zapis i przechowywanie danych na przenośnej pamięci USB (dostarczone oprogramowanie do obróbki danych). Podwozie na sztywnej osi, z hamulcem ręcznym i odczepianym dyszlem do przemieszczania maszyny w miejscu wykonywania pracy. Hydrauliczne stabilizatory tylne i ręczne stabilizatory przednie. owania do zakotwiczenia i podnoszenia maszyny. Nawijarka szpulowa obsługująca szpule o średnicy 1400 mm z automatycznym nawijaniem liny Oświetlenie i pneumatyczny układ hamulcowy do holowania po drodze z maks. prędkością 30 km/h Oś z zawieszeniem na resorach piórowych, dyszel, pneumatyczny układ hamulcowy, opony i oświetlenie do holowania po drodze z prędkością 60 km/h (bez homologacji) plandeka ochronna z PCV Urządzenie do rozruchu silnika Diesla i obwodu hydraulicznego przy niskich temperaturach (do -30 C) Przednie stabilizatory hydrauliczne Teleskopowy wysięgnik do układania kabli podziemnych (art. F276). 2 x Ø 600 mm Liczba rowków na kabestanach Maksymalna średnica liny Maksymalna średnica złączki Napęd silnika Uciąg przy prędkości maks. 24 mm 60 mm 3,95x2,40x2,20 m 5000 kg 115 hp / 85 kw 160 kn 18 m/min 55 m/min 50 kn Praca maszyny bez urządzeń opcjonalnych, na poziomie morza i w temperaturze 20 C. Wymiary i wagę podano bez urządzeń opcjonalnych. Wszystkie dane mogą ulec zmianie bez powiadomienia. Obrazy i rysunki mają charakter jedynie orientacyjny rev. 05:15 PL

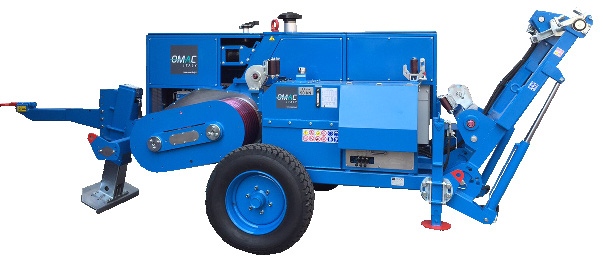

18 F P max 250 kn Wciągarka hydrauliczna przeznaczona do ciągnięcia jednej liny przy układaniu podziemnych linii przesyłowych. Jeden obwód hydrauliczny pozwala na ciągłą zmianę prędkości w obydwu kierunkach z panelu sterowania. Para wielorowkowych kabestanów stalowych o dużej wytrzymałości przeznaczonych do naciągania jednej liny stalowej. wyświetlanie czasu pracy, zapis i przechowywanie danych na przenośnej pamięci USB (dostarczone oprogramowanie do obróbki danych). Podwozie na sztywnej osi, z hamulcem ręcznym i odczepianym dyszlem do przemieszczania maszyny w miejscu wykonywania pracy. Hydrauliczne stabilizatory tylne i ręczne stabilizatory przednie. owania do zakotwiczenia i podnoszenia maszyny. Nawijarka szpulowa obsługująca szpule o średnicy 1400 mm z automatycznym nawijaniem liny. OPTIONAL DEVICES Oświetlenie i pneumatyczny układ hamulcowy do holowania po drodze z maks. prędkością 30 km/h Oś z zawieszeniem na resorach piórowych, dyszel, pneumatyczny układ hamulcowy, opony i oświetlenie do holowania po drodze z prędkością 60 km/h (bez homologacji) plandeka ochronna z PCV Urządzenie do rozruchu silnika Diesla i obwodu hydraulicznego przy niskich temperaturach (do -30 C) Przednie stabilizatory hydrauliczne Większa nawijarka szpulowa obsługująca szpule o średnicy 1800 mm Teleskopowy wysięgnik do układania kabli podziemnych (art. F276). 2 x Ø 600 mm Liczba rowków na kabestanach Maksymalna średnica liny Maksymalna średnica złączki Napęd prędkość przy Uciąg przy prędkości maks. 24 mm 60 mm 3,95x2,40x2,20 m DOSTĘPNY ROWNIEŻ MODEL F P maks. uciąg prędkość przy maks. uciągu maks. prędkość Uciąg przy prędkości maks kg 133 hp / 95 kw 24 V 250 kn 12 m/min 40 m/min 70 kn 200 kn 18 m/min 45 m/min 80 kn Performances of the machine without optional devices, at sea level and temperature 20 C. Dimensions and weights are without optional devices. All data may change without notice. Images and drawings are indicative only rev. 04:15 PL

19 POPYCHACZ DO KABLA maszyny do popychania kabli F224 pushing force 0-8 kn F SP F Urządzenie do popychania kabli zasilana z agregatu hydraulicznego, zwane potocznie pieskiem kablowym. Przeznaczona do układania kabli podziemnych w długich przepustach oraz w trudnych warunkach (tj. zawiłe odcinki i przepusty). Podczas pracy z wciągarką, popychacz kabla pozwala na uniknięcie naprężeń. Dłuższe odległości łatwiej pokonać, korzystając z popychacza. Jest to maszyna o niewielkich rozmiarach, dzięki czemu mieści się w niewielkich pomieszczeniach i może być URZĄDZENIE Popychacz kabla wykonany na spawanej, stalowej ramie z mocowaniami do stabilizacji maszyny oraz jej przenoszenia. Prowadnice ( V-kształtne ) z górnymi rolkami regulowanymi ręcznie oraz sprężynie amortyzującej dociskającej kabel do prowadnicy zapewniają bardziej wydajną pracę. Napęd o dwóch kierunkach pracy do sterowania rolkami. Napęd wyposażony jest w szybkozłączki do podłączenia agregatu za pomocą elastycznych węży. AGREGAT Agregat hydrauliczny z silnikiem benzynowym i obwodem hydraulicznym, który pozwala na regulację, za pomocą zaworu sterującego, siły (0 do maks.) oraz prędkości popychania. Dostarczany wraz z kółkami i uchwytami. Elastyczne węże o długości 5 m do podłączenia popychacza do agregatu. OPCJONALNE Agregat wyposażony w jednofazowy silnik elektryczny 220 V Agregat wyposażony w trójfazowy silnik elektryczny 380 V Agregat z silnikiem Diesla chłodzonym powietrzem Urządzenie popychające wyposażone w kółka do łatwego przemieszczania Elastyczne węże o długości 10 m. RCI 1 Urządzenie hydrauliczne kontrolujące nacisk rolek górnych na kabel, zasilane z agregatu. CAV-1 Dostosowanie maszyny do popychania kabli o średnicy do Ø150 mm. POT-1 Zwiększenie siły nacisku / uciągu do 12 kn, prędkość 0 17 m/min. URZĄDZENIE DO POPYCHANIA KABLI F Siła ciągnięcia/ pchająca Prędkość ciągnięcia/pchania Średnica kabla (min. - maks.) Długość prowadnicy Długość węży Waga urządzenia AGREGAT F SP Napęd silnika Uruchamianie Maks. przepływ oleju Maks. ciśnienie Wymiary agregatu Waga agregatu 0 8 kn 0 20 m/min mm 800 mm 5 m 1,30x0,35x0,80 m 200 kg benzyna 5,88 kw / 8 hp powietrze za pomocą linki 20 l/min 150 bar 0,75x0,50x0,60 m 65 kg Praca maszyny bez urządzeń opcjonalnych, na poziomie morza i w temperaturze 20 C. Wymiary i wagę podano bez urządzeń opcjonalnych. Wszystkie dane mogą ulec zmianie bez powiadomienia. Obrazy i rysunki mają charakter jedynie orientacyjny. E510-2 rev. 07:15 PL

20 AKCESORIA DO MASZYN cyfrowy odczyt danych DEG NEW Urządzenie elektroniczne do monitorowania wartości roboczych. Przeznaczone do wciągarek, hamowników i wciągarko-hamowników OMAC. Niezbędne urządzenie instalowane standardowo we wszystkich maszynach OMAC. : Duży ekran (4,3 ) zapewniający doskonałą widoczność z dowolnego kąta. Kolorowy wyświetlacz. Zintegrowany z głównym panelem sterującym. Pamięć o dużej pojemności: ponad 200 km linii. Wysoka dokładność i niezawodność dzięki ogniwom obciążnikowym i enkoderowi. Wyposażone w port USB. Łatwe w użyciu. FUNKCJE: Wyświetla w czasie rzeczywistym dane operacji ciągnięcia, takie jak siła, prędkość i długość kabla. Nastawianie maksymalnej siły ciągnięcia. Wyświetlanie czasu pracy. Zapisywanie danych. Przechowywanie danych na pamięci USB. Dostarczone oprogramowanie pozwala na zarządzanie zapisanymi danymi Przenośna drukarka z kablem połączeniowym podłączanym do maszyny. Przeznaczona do wydruku zapisanych danych bezpośrednio w miejscu wykonywania pracy. Dostarczana w metalowym pudełku. Nasze oprogramowanie pozwala na analizę i zapis monitorowanych Praca maszyny bez urządzeń opcjonalnych, na poziomie morza i w temperaturze 20 C. Wymiary i wagę podano bez urządzeń opcjonalnych. Wszystkie dane mogą ulec zmianie bez powiadomienia. Obrazy i rysunki mają charakter jedynie orientacyjny. D320-1 rev. 01:15 PL

21 AKCESORIA DO MASZYN sterowanie zdalne REC Piloty zdalnego sterowania na kablu. REC.1 Kompaktowy pilot zdalnego sterowania na kablu. Przeznaczony do wciągarek z 1 obwodem hydraulicznym. Przyciski wciąganie/rozwijanie oraz zatrzymania awaryjnego. Wraz z kablem przyłączeniowym o długości 10 m. REC.2 Pilot zdalnego sterowania na kablu. Przeznaczony do wciągarek z 1 obwodem hydraulicznym. Pilot wyposażony jest w: drążek sterujący obrotami kabestanów regulację prędkości przycisk wyłącznika awaryjnego kabel do podłączenia do maszyny o długości 10-m. OPCJONALNE 01 - Dynamometr odczytujący siłę ciągnięcia, licznik długości oraz prędkościomierz Przycisk start/stop do uruchamiania i zatrzymywania silnika Przyspieszenie silnika. RER Pilot zdalnego sterowania Radiowy pilot zdalnego sterowania przeznaczony do maszyn z jednym obwodem. Maks. odległość: do 100 m. Pilot radiowy wyposażony jest w: drążek sterujący obrotami kabestanów (wciągarka) regulację prędkości przycisk wyłącznika awaryjnego kabel awaryjny do podłączania pilota sterowania do maszyny w razie konieczności (tj.: wyczerpania baterii). RER.1 OPCJONALNE 01 - Dynamometr odczytujący siłę ciągnięcia, licznik długości oraz prędkościomierz Przycisk start/stop do uruchamiania i zatrzymywania silnika Przyspieszenie silnika. RER.2 RER.4 Praca maszyny bez urządzeń opcjonalnych, na poziomie morza i w temperaturze 20 C. Wymiary i wagę podano bez urządzeń opcjonalnych. Wszystkie dane mogą ulec zmianie bez powiadomienia. Obrazy i rysunki mają charakter jedynie orientacyjny. D360-1 rev. 04:15 PL

22 Opcja Gąsienice do wciągarek. Gumowe gąsienice o wysokiej wytrzymałości. System napędu gąsienicowego umożliwia pokonywanie ciasnych zakrętów, podjazd na nierównych ścieżkach oraz osiągnięcie prędkości 2km/h. Przeniesienie napędu zapewnia obwód hydrauliczny wciągarki. Automatyczne hamulce postojowe umieszczone pomiędzy przekładniami. Ruch wsteczny. Sterowanie radiowe. Sterowany hydraulicznie trzpień po stronie wciągania do zakotwiczenia maszyny. Stabilizatory tylne. Haki holownicze z przedniej i tylnej stronie maszyny. WŁAŚCIWOŚCI Prędkość poruszania się Maksymalna prędkość regulowana 2 km/h Maksymalne nachylenie 80% Minimalny promień skrętu Nacisk na podłoże 4,50 m 0,26 kg/cm3 PRZYKŁADY ZASTOSOWANIA (1) wciągarka F275.P.40 Wymiary AxBxC Waga całkowita wciągarka F280.P.100 Wymiary AxBxC Waga całkowita Wciągarka F260.P.400 Wymiary AxBxC Waga całkowita wciągarka F P Wymiary AxBxC Waga całkowita wciągarka F P Wymiary AxBxC Waga całkowita wciągarka F P Wymiary AxBxC Waga całkowita 2,15 x 1,80 x 1,40 m 1800 kg 2,86 x 1,85 x 1,87 m 3600 kg 4,50 x 2,20 x 2,60 m kg 1,95 x 1,45 x 1,40 m 1500 kg 2,20 x 1,60 x 1,60 m 2300 kg 3,20 x 1,95 x 2,00 m 3000 kg (1) wymiary i waga standardowych maszyn na gąsienicach, bez wyposażenia opcjonalnego i liny. Aby uzyskać informacje dotyczące parametrów pracy maszyny, proszę sprawdzić w karcie charakterystyki. Praca maszyny bez urządzeń opcjonalnych, na poziomie moża i temperaturze 20 C. Wymiary i wagę podano bez urządzeń opcjonalnych. Wszystkie dane mogą ulec zmianie bez powiadomienia. Obrazy i rysunki mają charakter jedynie orientacyjny. O051-3 rev. 11:15 PL

23 WYPOSAŻENIE wyciągarki teleskopowe do studzienek F F F F F F F Wysięgniki teleskopowe do układania kabli podziemnych. Po zamontowaniu i odpowiednim ustawieniu na wciągarce umożliwiają wciąganie liny wewnątrz studzienek. Wykonane ze stali ocynkowanej/malowanej, łatwe do złożenia w celu transportu. F276 Wysięgnik teleskopowy do wciągania liny w studzienkach. System prowadzący kabel z krążkiem obracanym o 360. F277 Wysięgnik teleskopowy do wciągania liny w studzienkach. System prowadzący kabel z krążkiem obracanym o 360. Wyposażony w demontowane wsporniki centrujące przeznaczone do rur o średnicy 80, 100, 120 oraz 150 mm. F278 Wysięgnik teleskopowy do prowadzenia liny w studzienkach. System prowadzący kabel z krążkiem obracanym o 360. Wyposażony w prowadnicę rolkową do wciągania kabla rezerwowego oraz demontowane wsporniki centrujące przeznaczone do rur o średnicy 80, 100, 120 oraz 150 mm. OPCJONALNE Dodatkowe ruchome ramię górne Ruchome ramię (90 w stosunku do liny ciągnącej) Wymienne, demontowane i otwierane wsporniki centrujące do rur o średnicy 80, 100, 120 oraz 150 mm (standardowo w mod. F 277 i F 278) Teleskopowy wspornik dystansujący do ustawiania odpowiedniej odległości pomiędzy wciągarką a studzienką Napęd hydrauliczny do wysuwania wysięgnika (tylko w mod. F 276 i F 277). Maks. siła ciągnięcia Głębokość studzienki (A min./maks.) Odległość od rury (B min./ maks.) Długość wysięgnika (C) Waga wysięgnika Rezerwa kabla dan mm mm mm kg m F / / / F / / / F / / F / / F / / / F / / ,5 F / / / ,0 Praca maszyny bez urządzeń opcjonalnych, na poziomie morza i w temperaturze 20 C. Wymiary i wagę podano bez urządzeń opcjonalnych. Wszystkie dane mogą ulec zmianie bez powiadomienia. Obrazy i rysunki mają charakter jedynie orientacyjny. E110-0 rev. 08:15 PL
