Pompy przyjazne rybom

Transkrypt

1 Pompy przyjazne rybom

2 Definicja: Pompy Fish Friendly zostały zaprojektowane tak by pompując czystą wodę były w stanie przepompować żywe ryby, w taki sposób by nie powodować strat w przemyśle rybnym. Organizmy nie ponoszą obrażeń zewnętrznych ani wewnętrznych. Ryby zamieszkujące otwarte zbiorniki powinny po przejściu przez pompę zachowywać się normalnie szybko odpłynąć. Niepożądanym byłoby ich ogłuszenie. Po 24 godzinach od przepompowania przeżywalność ryb powinna wynosić 100%. Niektóre przepisy wymagają 100% przeżywalności nawet po 48 lub 96 godzinach.

3 EUROPA: Dyrektywa Rady Europy 1100/2007, bardziej znana jako Plan gospodarowania zasobami węgorza przyjęta została w we wrześniu 2007 roku jako część międzynarodowych działań prowadzących do zatrzymania drastycznie malejącej populacji węgorza na świecie. AMERYKA PÓŁNOCNA: Agencja Ochrony Środowiska (EPA) Regulacje wodne 316 B

4 Ma 50 lat doświadczenie w projektowaniu, produkcji i sprzedaży rozwiązań przeznaczonych do transportu żywych ryb.

5 Rozwiązanie problemu rozładunku kutrów rybackich w Peru w sposób bezpieczny dla ryb doprowadziło do rozwoju firmy Hidrostal w omawianym obszarze. Rozładunek żywych sardynek w Peru Morszczuk o długości 570 mm

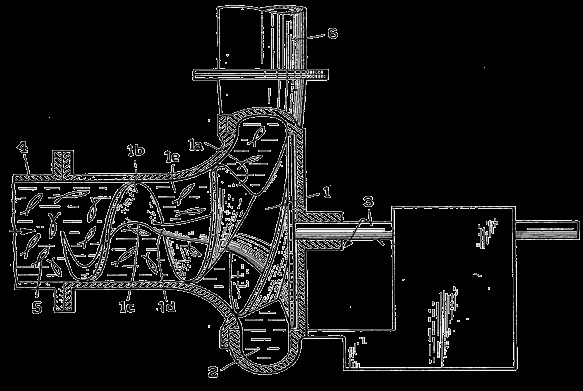

6 Wynaleziona i opatentowana pompa do ryb spełniła wymogi przemysłu rybnego w Peru. Rysunek z patentu przyznanego w 1960 roku Martin Stähle z prototypem pompy (1958)

7 Przepompowywanie dużej ilości ryb, nie powodując ich uszkodzeń, Szybkość i łatwość obsługi. Mała ilość wody dolewanej do pompowanych ryb w zbiorniku magazynowym (duża liczba ryb w stosunkowo małej objętości basenu). Zabezpieczenie przed cofaniem pompowanego medium. Odzysk wody w punkcie tłocznym. Wymóg szybkiego rozładunku ryb.

8

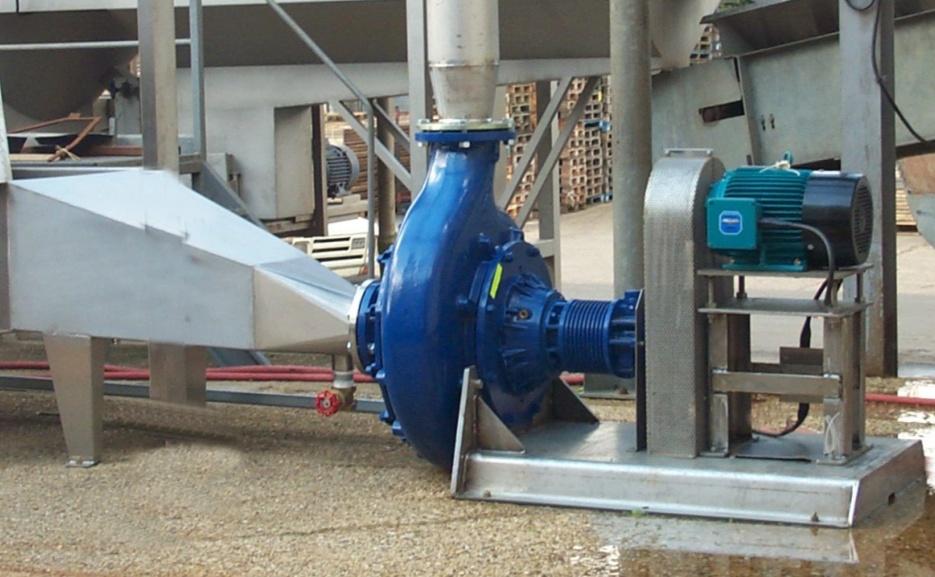

9 Aktualna Generacja E04F-M 80 F05F-M/H 100/115 H06F-M/H 125/140 I08F-M/H 160/200 I10F-VM 200 L12F-VM/VH 200/215

10 Użytkowanie pierwszej generacji pomp typu F Rok Kod pompy Ilość Zamawiający Przeznaczenie Produkt/ medium 1972 H5F-DS-E 1 Brixham & Torbay Fish Ltd Farma rybna Sardynki w wodzie morskiej 1973 H5F 1 CJ Day Farma rybna Sardynki w wodzie morskiej 1974 H5F 1 Herring Industry Board Farma Rybna Śledzie w wodzie morskiej 1974 I6F 1 Welsh Sea Foods Wydobywanie małży z dna morskiego Małże w wodzie morskiej 1974 H5F 1 Thomas Hamling Mobilna farma rybna Różnorodne

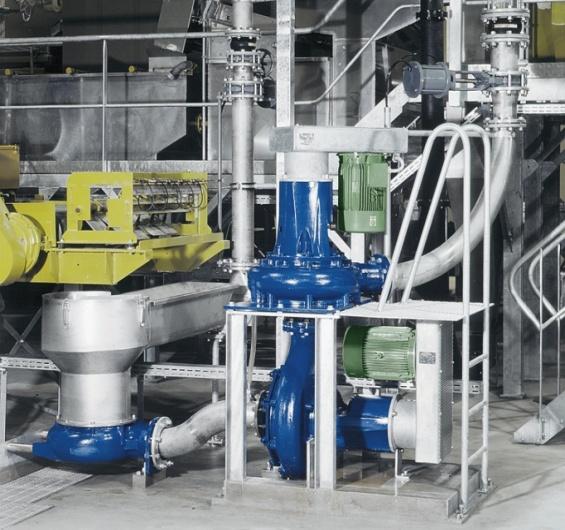

11 był spowodowany wykorzystaniem pomp w przemyśle warzywnym Rozwiązania zaprojektowane do pompowania: Groszku 6 ton/h Szpinaku 6 ton/h Zielonej fasoli 10 ton/h Ziemniaków 12 ton/h Marchewki 12 ton/h

12 Eksploatacja obecnej generacji pomp typu F Kiełki fasoli Frytki ziemniaczane

13 Eksploatacja obecnej generacji pomp typu F Bób Grzyby

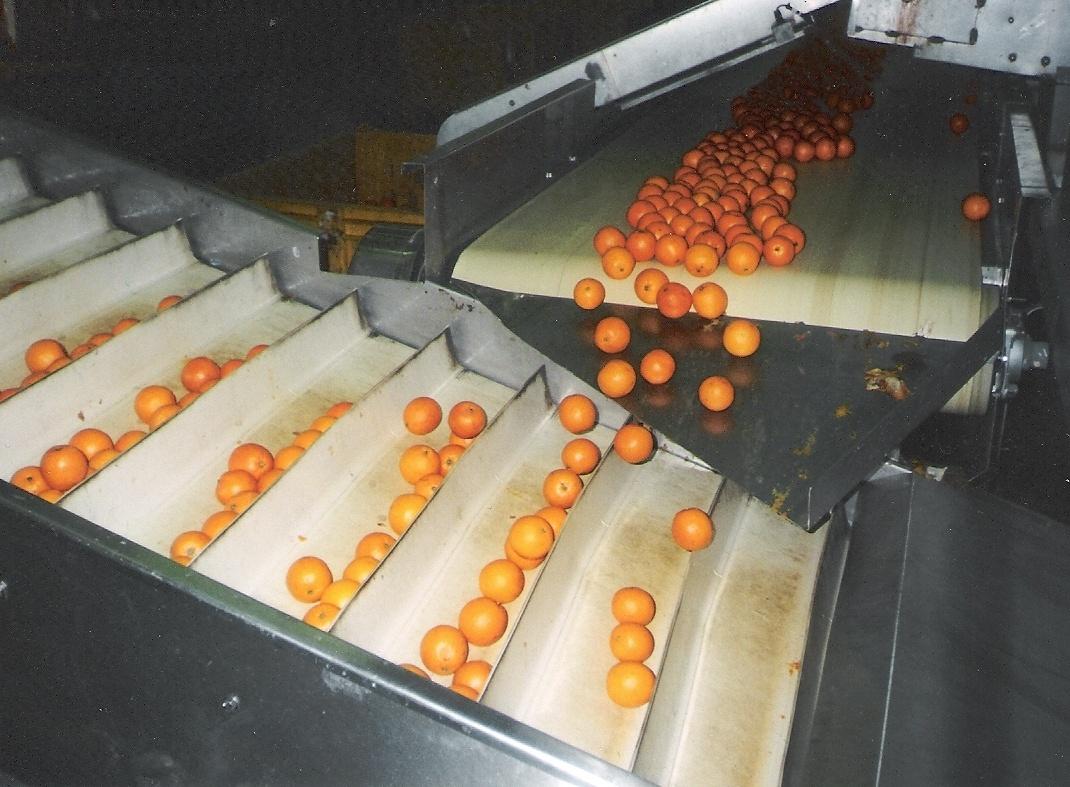

14 Eksploatacja obecnej generacji pomp typu F Groszek ogrodowy Pomarańcze

15 Farmy rybne Instalacja stacjonarna z wykorzystaniem pompy H06F przeznaczonej do karmienia pstrąga w Exmoor na farmie rybnej F05F przeznaczone do pompowania ryb, w wersji przenośnej, dostarczone do Marine Harvest w Szkocji

16 Wnioski z doświadczeń: Pompy w różnych rozmiarach mogą przepompowywać łososia, pstrąga, karpia itp. Pompy często użytkowane w farmach rybnych, pompujące ryby w ilości kilka tysięcy kg na godzinę, Używane głównie w Wielkiej Brytanii, Przeżywalność równa lub bliska 100 %, Każda strata ryb pociąga za sobą straty finansowe przedsiębiorstwa, Ryby pompowane są średnio 4-6 razy w ciągu całego cyklu ich życia, Posiadamy referencje od zadowolonych użytkowników.

17 Referencje w pompowaniu żywych ryb w Wielkiej Brytanii z wykorzystaniem pomp typu F Zamawiający Przeznaczenie Model Exmoor Trout Farm Pstrąg up to 3,5 kg H06F Millbrook Trout Farm Mały pstrąg E04F-M01 Seabait Wieloszczety E04F-M01 Lakeland Smolts Łososie jednoroczne E04F-M01 Skaw Smolts Łososie jednoroczne E04F-M01 Yorkshire Salmon Ryby E04F-M01 Marine Harvest Łososie jednoroczne F05F-M01 Corrie Mhor Salmon Łososie jednoroczne E04F-M01

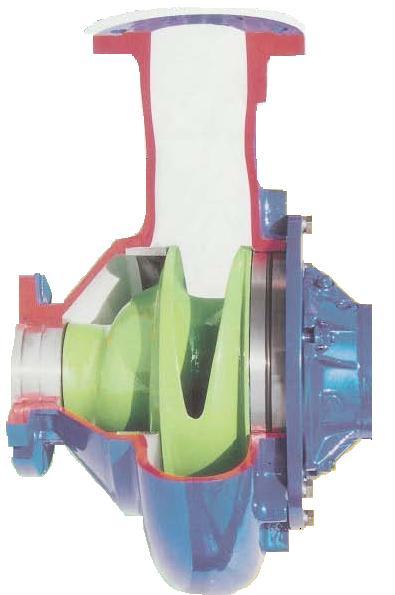

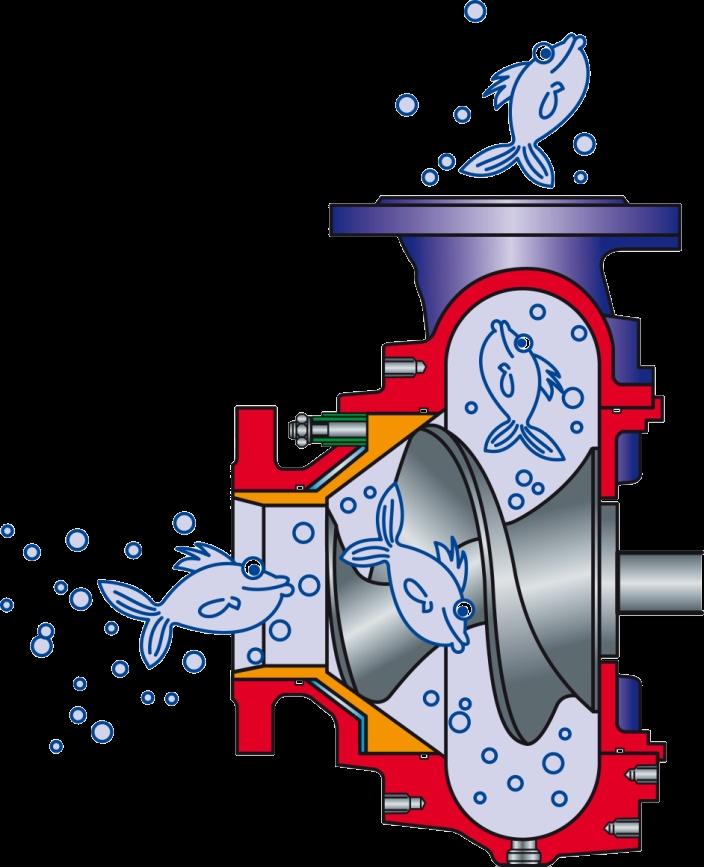

18 Osiowe przedłużenie w celu delikatnego przepływu Zamknięty wirnik przeznaczony do przepływu ryb z wykorzystaniem osiowego wejścia do wylotu promieniowego w celu delikatnego pompowania

19 Farmy rybne Typowy tor na farmie rybnej Pompa EO4F w wersji przenośnej na farmie rybnej

20 Do tego zastosowania proponujemy kilka rozwiązań w zależności od wymaganej wydajności, generowanych strat ciśnienia oraz gatunku i wielkości ryb Typ V Osłonięty wirnik typu zamkniętego SAF Wirnik śmigłowy Typ K Wirnik otwarty śrubowo-odśrodkowy

21 Dane do doboru Model pompy Wydajność Tona/h Wolny przelot wirnika Wysokość podnoszenia m Zużycie Energii kw Obroty pompy E10V-SH F12V-SH H12V-SS H12V-SS H14V-SS H16V-SH I18V-SS-G I18V-SS-G Model Hidrostal I18V jest największą jednostką, która może pompować ryby i wodę w ilości 2500 t/h przy wysokości podnoszenia 6,7 m. Model Hidrostal E10V jest najmniejszą jednostką, która może pompować 520 t/h ryb i wody przy wysokości podnoszenia 6,7 m.

22 Pompy typu F Ta rodzina pomp jest przeznaczony do obsługi dużych ilości ryb przy użyciu stosunkowo niewielkich pomp. Stosunek ryby do ilości wody około 20% -30%. W konsekwencji możliwe jest użycie stosunkowo niewielkiej mocy silnika. Pompy tego typu zwykle są stosowane na farmach ryb. Pompy typu K oraz V Są to pompy przeznaczone do przepompowywania dużych ilości wody, która może zawierać węgorze i inne ryby, wymagające przeniesienia bez powodowania szkód. Pompy tego typu zwykle są stosowane w przypadku odwodnienia / zapobiegania powodziom oraz przepompowywania wody. Wirnik niskich ciśnień Wirnik wysokich ciśnień

23 Model pompy Króciec tłoczny [mm] Typ F Wolny przelot wirnika Maksymalny przepływ l/s m 3 /h E04F-M F05F-M F05F-H H06F-M H06F-H I08F-M I08F-VH I10F-VM L12F-VM L12F-VH Model pompy Model pompy Króciec tłoczny [mm] Króciec tłoczny [mm] Typ K Wolny przelot wirnika Typ V Wolny przelot wirnika Maksymalny przepływ l/s m 3 /h F10K H12K I16K L20K Maksymalny przepływ l/s m 3 /h H12V I16V L20V M N ,500 Uwaga :- Podane wartości maksymalnego przepływu są przybliżone i mogą być zmniejszone w przypadku, gdy pompy są dobierane do niskich wysokości podnoszenia i obroty pompy są niższe.

24 Pattulo Drainage Station, Kolumbia, Kanada Pompy L20V stosowane do żywych ryb ważące 4 300kg każda.

25 2 pompy L12V zainstalowane w EL Smith WTP, Saskatchewan River, Kanada N36DA (900mm) - pompy przyjazne rybom zainstalowane w at Red Bluff, Kalifornia Punkt pracy: 2850 l/s, 7m

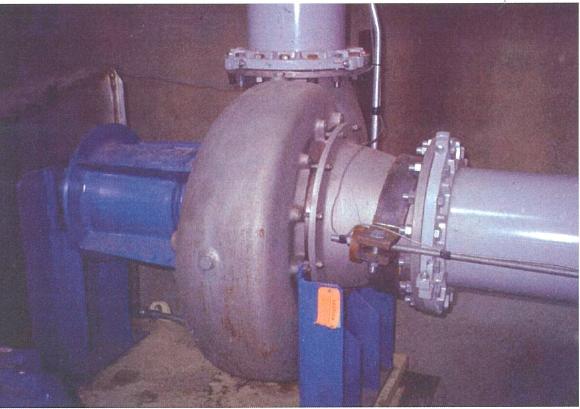

26 Test pompy Układ podczas testu Pompa I16V, Obroty obr/min Przepływ pompy l/s, Silnik 50 HP Odśrodkowa pompa Hidrostal typu V została wykorzystana podczas badań nad przepływem ryb.

27 same nie gwarantują pompowania bez szkody dla ryb Istotne jest aby: Pompa była prawidłowego rozmiaru dla wielkości i gatunku ryb które mają być pompowane. Pompa była prawidłowo stosowana działała w zakresie bliskim BEP. Systemem pompowania była tylko Fish Friendly. Króciec tłoczny był idealnie poniżej poziomu wody i pod niewielkim kontem do poziomu. Jeśli króciec tłoczny musi być powyżej poziomu wody wtedy należy utrzymać wysokość mniejszą niż 1 m.

28 To więcej niż tylko wirnik / pompa Wymagany jest podejście systemowe Instalacje pomp przyjaznych rybom (Fish Friendly Pump) w tradycyjne projektowananych przepompowniach nie gwarantują niskiej śmiertelności ryb/węgorzy. Aby zapewnić najlepsze rozwiązania przyjazne rybom należy odpowiednio zaprojektować układ rurociągów, zaworów i innych elementów systemu. Głównie pompowanie ryb? Czy Głownie pompowanie wody i okazjonalnie ryb? Każdy ma inne wymagania.

29

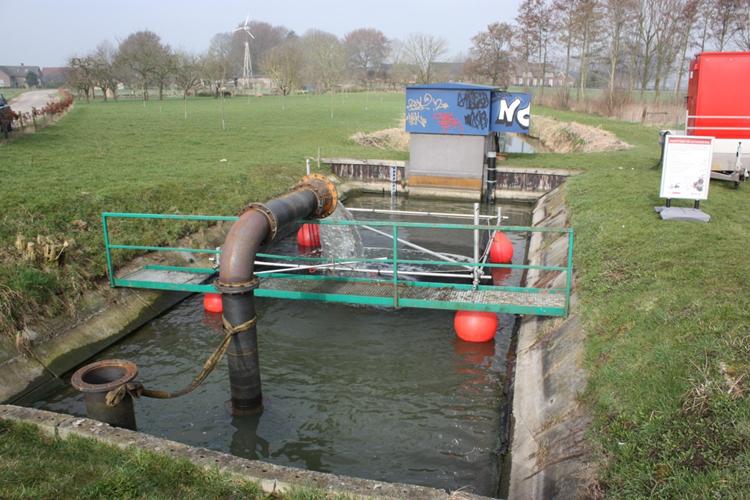

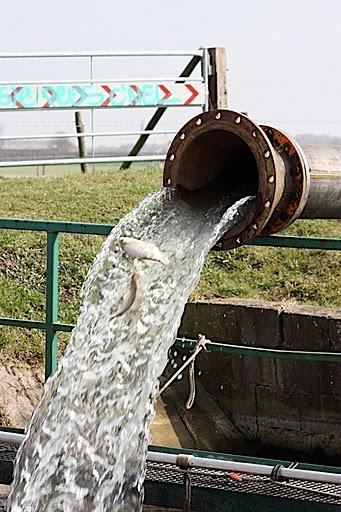

30 Obroty obr/min Wydajność 100 l/s Wysokość podnoszenia 1.2m Test 1 50 węgorzy o długości do 350mm 100% przeżycia po 24 godzinach Test pompowania ryb Test 2 50 węgorzy o długości od 500mm do 600mm 100% przeżycia po 24 godzinach

31 Test 3 50 małych ryb (150mm) takich jak płoć i leszcz 100% przeżycia po 24 godzinach Test 4 50 większych ryb( 200mm - 300mm) 100% przeżycia po 24 godzinach
