1 Załącznik nr 6 do SIWZ Projekt budowlany Temomodernizacji ocieplenia ścian zewnętrznych i stropodachu budynków,,b,,,c Domu Pomocy Społecznej w Borówku, gm. Bielawy Lokalizacja Inwestor Projektant: :Borówek, gm. Bielawy :Powiat Łowicki :inż. Tadeusz Miksa marzec 2009 rok 1

2 OŚWIADCZENIE oświadczam, że dokumentacja: Projekt budowlany Termomodernizacji- ocieplenia ścian zewnętrznych i stropodachu budynków,,b,,,c Domu Pomocy Społecznej w Borówku Lokalizacja: Borówek, gm. Bielawy Inwestor: Powiat Łowicki została wykonana zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej a także zgodnie z audytem energetycznym opracowanym przez mgr. inż. Piotra Szewczyka, audytor energetyczny KAPE. 2

3 OPIS TECHNICZNY 1.Podstawa opracowania.4 2. Przedmiot i zakres opracowania.4 3. Opis ogólny budynku 4 4. Obliczenia termiczne.5 5. Opis technologii ocieplania ścian Ogólny opis systemu Opis kolejnych czynności Przygotowanie podłoża Mocowanie styropianu Warstwa zbrojąca Układanie tynku szlachetnego Zalecenia dotyczące wykonawstwa Podstawowe materiały Zaprawa klejowa Styropian Tkanina z włókna szklanego Podkład tynkarski Tynk-warstwa fakturowa Podstawowe narzędzia i sprzęt 14 RYSUNKI Rysunek 1 MAPA SYTUACYJNA Rysunek 2 ELEWACJA OD STRONY KLATEK SCHODOWYCH Rysunek 3 ELEWACJA OD STRONY BALKONÓW Rysunek 4 Sposób rozmieszczenia masy klejącej na płycie styropianowej o wym. 1 x 0,5 m Rysunek 5 Układ warstw ocieplających ścianę Rysunek 6 Układ płyt styropianowych na ścianie Rysunek 7 Sposób rozmieszczenia płyt styropianowych w narożnikach budynku oraz przy otworach okiennych i drzwiowych Rysunek 8 Szczegół ocieplenia narożnika budynku Rysunek 9 Szczegół ocieplenia ościeża okiennego Rysunek 10 Szczegół ocieplenia ścianki attykowej Rysunek 11 Ocieplenie ściany przy płycie balkonowej Rysunek 12 Szczegół ocieplenia ściany pod rynną Rysunek 13 Szczegół mocowania elementów na elewacji Rysunek 14 KOLORYSTYKA 3

4 1.Podstawa opracowania Podstawę merytoryczną opracowania stanowią: Audyt energetyczny opracowany przez mgr. inż. Piotra Szewczyka-Firma ITECH w Łodzi Oględziny budynku Projekt techniczny budynku opracowany w latach 80-tych Literatura fachowa oraz obowiązujące normy 2. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt docieplenia ścian zewnętrznych budynku metodą "lekką-mokrą". Zakres opracowania obejmuje docieplenie ścian osłonowych budynku i stropodachu. 3. Opis ogólny budynku Analizowany obiekt to zespół dwóch budynków (trzy kondygnacyjnego,,b i jednokondygnacyjnego,,c ) połączonych jednokondygnacyjnym, podpiwniczonym łącznikiem. Budynki zostały wykonane w systemie tradycyjnym, murowane. Ściany zewnętrzne-ściany budynku wysokiego gr. 39 cm. Budynku 1-kondygnacyjnego warstwowe gr. 40 cm. Stropy między kondygnacyjne-stropowe płyty kanałowe. 4

5 Stropodachy: Budynku,,B - płyty kanałowe gr. 24 cm., wełna mineralna 5 cm., pustka powietrzna 25 cm, płyty korytkowe 10 cm ułożone ze spadkiem, gładź cementowa 2,5 cm, papa asfaltowa na lepiku. Budynek,,C strop kanałowy gr. 24 cm, gładź cementowa 1,0 cm, wełna mineralna 10 cm na ściankach ażurowych, gładź cementowa 3,5 cm. 3x papa. Podłoga na gruncie- w piwnicy podsypka piaskowa 12 cm, gruzobeton 12 cm, gładź cementowa 2,0 cm, papa, gładź cementowa 2,5 cm. Podłoga parteru-strop kanałowy, papa, styropian 2,0 cm, gładź cementowa 2,5 cm, PCW. Drzwi wejściowe- główne do budynku łącznika stalowe, oszklone stare. Drzwi do budynku łącznika od strony ściany szczytowej oraz do budynku,,c stalowe nowe. Okna: wyższych kondygnacji wymienione na nowe PCV. W pomieszczeniach podpiwniczenia okna drewniane stare, nieszczelne. 4. Obliczenia termiczne Obliczenia termiczne dla przegród wykonano w audycie energetycznym. Współczynniki przenikania ciepła dla budynku,,b w chwili obecnej wynoszą : Dla ścian z cegły i pustaków ceramicznych U-0,812 1,00 W/m 2 K Dla stropodachu U=0,680 W/m 2 K. Należy docieplić ściany budynku,,b z cegły i pustaków ceramicznych styropianem o grubości 14cm. Stropodach ocieplić granulatem z wełny mineralnej o grubości 15 cm (bud. B) i 10 cm (bud. C) i pokryć papą termozgrzewalną. 5

6 Po dociepleniu współczynniki przenikania ciepła będą miały odpowiednie wartości: Dla ścian z cegły U=0,21 W/m 2 K Dla stropodachu U=0,19 W/m 2 W budynek,,c obecnie współczynniki wynoszą: Dla ścian z cegły i pustaków ceramicznych U-0,812 1,00 W/m 2 K Dla stropodachu U=0,680 W/m 2 K. Projektuje się ocieplenie ścian styropianem o grubości 12 cm, współczynnik U po ociepleniu będzie wynosił 0,22 W/m 2 K, a także ocieplenie stropodachów granulatem z wełny mineralnej o grubości 15 cm (bud. B) i 10 cm (bud. C), współczynnik U po ociepleniu będzie wynosił 0,20 W/m 2 K. 5. Opis technologii ocieplania ścian 5.1. Ogólny opis systemu Materiałem termoizolacyjnym jest styropian o gramaturze powyżej 15kg/m3, sezonowany, samogasnący. Grubość styropianu jest dobierana indywidualnie w zależności od rodzaju ściany budynku na podstawie obliczeń współczynnika przenikania ciepła U. Odpowiednie dobranie grubości styropianu zapewni równomierny mikroklimat w mieszkaniu. Po wykonaniu docieplenia uzyskuje się trwałą, ciepłą ścianę wykończoną efektownym tynkiem zewnętrznym. 6

7 5.2. Opis kolejnych czynności Przygotowanie podłoża Podłożem może być mur ceglany, mur z kamienia naturalnego, mur z pustaków żużlobetonowych lub betonowych, ściana żelbetowa, warstwa starego tynku cementowego lub cementowo-wapiennego, a także ściany obłożone dobrze przylegającą, nie szkliwioną wykładziną ceramiczną. Ściana przygotowana do docieplenia musi być równa, jej powierzchnia powinna być mocna i niezbyt chłonna. Wszystkie luźne, słabo przylegające fragmenty należy skuć, wypełniając ubytki za pomocą zaprawy wyrównującej. Resztki starych powłok malarskich powinno się zmyć czystą wodą pod ciśnieniem bądź zeskrobać. W przypadku podłoża słabego, pylącego, bądź też podłoża o dużej chłonności (np. bloczki PGS) należy zagruntować je emulsją gruntującą, której zadaniem jest redukcja chłonności i zwiększenie przyczepności zaprawy klejowej Mocowanie styropianu Głównym elementem mocującym styropian do muru jest warstwa zaprawy klejowej. Możliwe jest nanoszenie jej dwoma sposobami. Metoda pierwsza polega na naciągnięciu kleju na mur za pomocą pacy zębatej, jest to sposób szybki i wydajny, możliwy jednak do zastosowaniu tylko na równym podłożu. Metoda druga to nakładanie kleju na płyty styropianowe w postaci pasma obwodowego oraz 6-8 placków zaprawy umieszczonych centralnie na płycie. 7

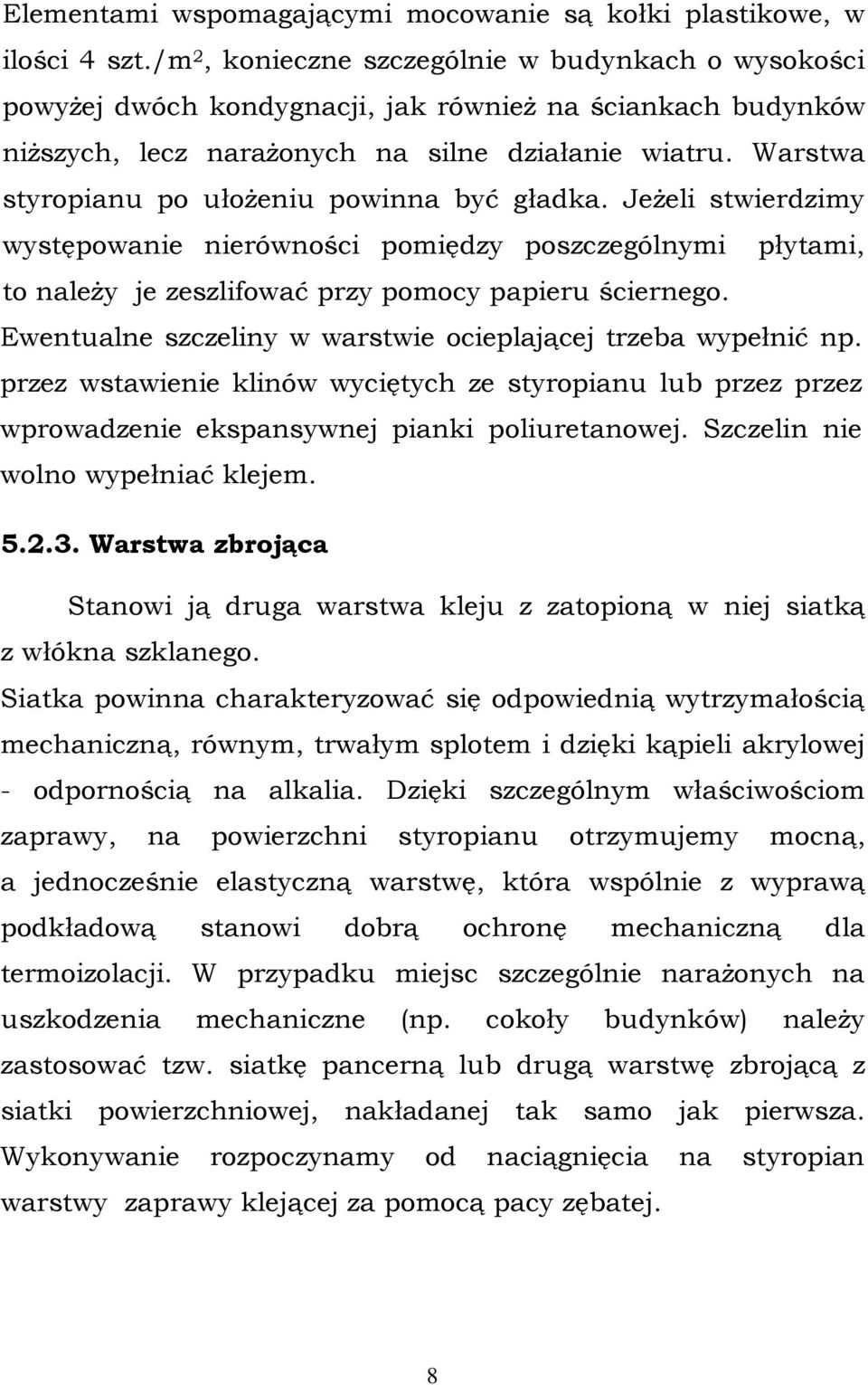

8 Elementami wspomagającymi mocowanie są kołki plastikowe, w ilości 4 szt./m 2, konieczne szczególnie w budynkach o wysokości powyżej dwóch kondygnacji, jak również na ściankach budynków niższych, lecz narażonych na silne działanie wiatru. Warstwa styropianu po ułożeniu powinna być gładka. Jeżeli stwierdzimy występowanie nierówności pomiędzy poszczególnymi płytami, to należy je zeszlifować przy pomocy papieru ściernego. Ewentualne szczeliny w warstwie ocieplającej trzeba wypełnić np. przez wstawienie klinów wyciętych ze styropianu lub przez przez wprowadzenie ekspansywnej pianki poliuretanowej. Szczelin nie wolno wypełniać klejem Warstwa zbrojąca Stanowi ją druga warstwa kleju z zatopioną w niej siatką z włókna szklanego. Siatka powinna charakteryzować się odpowiednią wytrzymałością mechaniczną, równym, trwałym splotem i dzięki kąpieli akrylowej - odpornością na alkalia. Dzięki szczególnym właściwościom zaprawy, na powierzchni styropianu otrzymujemy mocną, a jednocześnie elastyczną warstwę, która wspólnie z wyprawą podkładową stanowi dobrą ochronę mechaniczną dla termoizolacji. W przypadku miejsc szczególnie narażonych na uszkodzenia mechaniczne (np. cokoły budynków) należy zastosować tzw. siatkę pancerną lub drugą warstwę zbrojącą z siatki powierzchniowej, nakładanej tak samo jak pierwsza. Wykonywanie rozpoczynamy od naciągnięcia na styropian warstwy zaprawy klejącej za pomocą pacy zębatej. 8

9 Następnie odcina się potrzebnej długości pas siatki i wciska się ją w kilku punktach w klej, po czym pacą zębatą dokładnie zatapia. Kolejny pas siatki układa się na zakład min. 5 cm. Ostatnią czynnością jest wygładzenie powierzchni pacą metalową do otrzymania równej, gładkiej faktury. Dokładnie wykonanie tej warstwy jest ważne ze względów konstrukcyjnych i estetycznych. Jeżeli po wygładzeniu pozostają jakieś nierówności to należy je zeszlifować ponieważ mogą one być widoczne również na wyprawie tynkarskiej, która ma grubość od 2-3 mm. Grubość warstwy zbrojącej musi wynosić min. 3mm, siatka musi znajdować się w zewnętrznej części systemu Układanie tynku szlachetnego Po ułożeniu warstwy zbrojonej należy doczekać do jej wyschnięcia, następnie przystąpić do wykonania podkładu tynkarskiego-cieczy konsystencji gęstej śmietany nanoszonej na pow. warstwy zbrojonej wałkiem lub pędzelkiem. Zadaniem podkładu jest izolowanie podłoża od warstwy tynku pod względem chemicznym (zabezpieczenie przed wystąpieniem plam) oraz dobre połączenie pod względem mechanicznym (zwiększenie przyczepności). Po jego wyschnięciu (mim. 5 godzin) należy przystąpić do nakładania tynku szlachetnego. Może nim być polimerowy tynk akrylowy N-200 lub R-200 lub tynki mineralne typu SN (faktura "drobny baranek"). Niezależnie od rodzaju wypraw mieszankę tynkarską nanosi się na powierzchnię ściany pacą metalową gładką, potem zaciera się pacą plastikową aż do wydobycia odpowiedniej faktury. 9

10 5.3. Zalecenia dotyczące wykonawstwa - Aby zabezpieczyć docieplone ściany przed uszkodzeniami mechanicznymi, zaleca się na całej wysokości ścian parteru ułożyć 2 warstwy siatki, a narożniki ścian wykończyć perforowanym kątownikiem aluminiowym mocowanym przed przyklejeniem siatki. - Ocieplenie powinno być ułożone co najmniej 20 cm poniżej dolnej płaszczyzny stropu nad piwnicą.- Przy ocieplaniu attyki należy pamiętać o pozostawieniu w warstwie ocieplającej otworów umożliwiających wentylację stropodachu. - Przed przystąpieniem do ocieplania otworów okiennych należy zdemontować istniejące obróbki blacharskie - parapety, a po wykonaniu docieplenia zamontować nowe, o większym wysięgu, tak aby zabezpieczyć ocieploną ścianę przed zaciekaniem. - Projektuje się ocieplenie stropodachu budynku,,b granulatem z wełny mineralnej o grubości 15 cm tłoczonym w przestrzeń strychową metodą wdmuchiwania. - Na budynku,,c projektuje się ocieplenie stropodachu granulatem z wełny mineralnej o grubości 10 cm. W każdej połaci dachu projektuje się wykonanie odpowietrzników dachowych. - Roboty dociepleniowe należy prowadzić w dni bezdeszczowe, w temperaturze nie niższej niż +5 C i nie wyższej niż +25 C. - Przed rozpoczęciem kładzenia tynku należy rozplanować przerwy technologiczne, tak aby móc je ukryć w detalach architektonicznych (otwory, rury spustowe zmiany koloru, bonie, specjalne listwy). 10

11 Jeżeli nie ma takiej możliwości, wówczas ścianę musi tynkować tylu robotników, aby przerw technologicznych w ogóle nie było. - Roboty powinny być wykonywane ze szczególną starannością przez wykwalifikowanych robotników pod nadzorem osoby posiadającej odpowiednie uprawnienia wykonawcze. - Kolejne etapy prac dociepleniowych oraz charakterystyczne szczegóły przedstawiono na rysunkach Podstawowe materiały Zaprawa klejowa Jest to sucha zaprawa mineralna mrozo- i wodoodporna, wytrzymała na temperatury od -20 C do +60 C. Pakowana jest w 25 kilogramowe worki. Zaprawę przygotowuje się przez wsypanie do wody i wymieszanie ręczne lub mechaniczne, aż do uzyskania odpowiedniej konsystencji. Proporcje mieszanki: 25 kg zaprawy na około 6 1 wody. Zaprawa klejowa nadaje się do pracy po upływie około 10 min. i po powtórnym wymieszaniu, a zachowuje swoje właściwości, przez 4 godziny (wyższe temperatury skracają, natomiast niższe wydłużają czas gotowości zaprawy do pracy). Zużycie: 25 kg zaprawy wystarcza na przygotowanie 18,5 1 gotowej zaprawy klejowej. Do klejenia płyt styropianowych około 4-5 kg/m Do nakładania siatki - około 3-3,5 kg/m. Zużycie gotowej zaprawy zależy od stopnia przygotowania podłoża. Średnie zużycie - 1,5 kg zaprawy na lm 2 powierzchni przy lmm grubości warstwy. 11

12 5.4.2.Styropian Płyty styropianowe powinny być rodzaju FS (samogasnące) typu M odmiany 15 lub 20 wg BN-91/ odpowiadające następującym wymaganiom: - Wymiary nie większe niż 500 x % - Struktura styropianu zwarta (niedopuszczalne są luźno związane granulki). - Krawędzie płyt proste z ostrymi kantami bez wyszczerbień i wyłamań. - Zgodnie z BN-91/ Płyty styropianowe powinny być sezonowane przed użyciem przez okres co najmniej 2 miesięcy - Zużycie: 1,05 m 2 /m 2 ściany Tkanina z włókna szklanego Tkanina z włókna szklanego powinna spełniać następujące warunki: - Wymiary oczek 3-5 mm w jednym kierunku i 4-7 mm w drugim kierunku. - Powinna być zaimpregnowana alkalioodporną dyspersją tworzywa sztucznego. - Pozostałe wymagania powinny być zgodne z PN-92/P Zużycie: - przy pojedynczym ułożeniu - 1,10 m 2 /m 2 ściany. - przy podwójnym ułożeniu - 2,20 m 2 /m 2 ściany. 12

13 5.4.4.Podkład tynkarski Jest to ciecz o konsystencji gęstej śmietany, koloru białego, nie wymaga wstępnego przygotowania, jest łatwa i czysta w pracy. Pakowany jest w plastikowe 15-kilogramowe pojemniki. Zużycie: 0,3 kg masy na 1 m 2 ściany. Nie należy go układać w temperaturze poniżej 5 C oraz nie należy go rozcieńczać Tynk warstwa fakturowa jest szlachetną, mineralną zaprawą tynkarską, która służy do ręcznego wykonywania tynku gładzonego. Jest wykonana na bazie kruszywa o grubości do 2 i 3 mm. Zawiera również specjalne dodatki powodujące, że jest plastyczna i łatwa w pracy, odznacza się dobrą przyczepnością do podłoża. Tynk nakłada się do grubości warstwy równej grubości kruszywa. - zawiera związki hydrofobowe, które zatrzymują wodę na powierzchni tynku i czynią go odpornym na zmywanie. Zaprawą mineralną przygotowuje się przez wsypanie do wody i wymieszanie ręczne lub mechaniczne, aż do uzyskania żądanej konsystencji zaprawy. Gotowa zaprawa nadaje się do pracy po ok. 10 min. i zachowuje swoje właściwości przez 1,5 godziny. Opakowanie: worki papierowe 25 kilogramowe. Zużycie: 25 kg suchej mieszanki daje około 19,5 1 świeżej zaprawy. Tynk wykonywany ręcznie - około 3kg/m2 - SN20 około 4kg/m2- SN30 13

14 Zaprawa mineralna może być malowana dowolnymi (atestowanymi) farbami elewacyjnymi Podstawowe narzędzia i sprzęt Do wykonania robót ocieplających należy stosować: - szczotki druciane do czyszczenia powierzchni ścian (ręczne i mechaniczne), - szpachle i packi do nakładania zaprawy klejowej i tynkarskiej, - piłki ręczne o drobnych ząbkach lub noże do cięcia płyt styropianowych, - nożyce lub ostrze techniczne do cięcia siatki z włókna szklanego, - mieszadła koszyczkowe napędzane wiertarką elektryczną, oraz pojemniki do przygotowania zapraw, - urządzenia transportu pionowego, -rusztowania stojakowe stałe lub wiszące. 14

15 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Lokalizacja Inwestor Projektant :Borówek, gm. Bielawy :Powiat Łowicki :inż. Tadeusz Miksa marzec 2009 rok 15

16 1. Zakres robót dla zamierzenia budowlanego oraz kolejność realizacji -Termomodernizacja- ocieplenie ścian zewnętrznych i stropodachu budynków,,b,,,c Domu Pomocy Społecznej w Borówku 2 Wykaz istniejących obiektów budowlanych - Budynki,,A,,,B,,,C 3. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Nie występują 4. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych Podczas montażu rusztowań oraz wykonywania robót na rusztowaniach-niebezpieczeństwo upadku. 5. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Nie przewiduje się prowadzenia robót szczególnie niebezpiecznych na terenie budowy w trakcie prac związanych z docieplaniem budynku. Pracownicy powinni posiadać aktualne przeszkolenie BHP oraz ważne zaświadczenia kwalifikacyjne z zakresie wykonywanych robót i zaświadczenia lekarskie dopuszczające do prac na wysokościach. Rusztowania powinny posiadać wewnętrzne drabinki do komunikacji pionowej pracowników i barierki ochronne. 16

17 Rusztowania powinny posiadać Rusztowania przed przystąpieniem do robót powinny być sprawdzone (odebrane) przez Inspektora Nadzoru Budowlanego. 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia. - Nie przewiduje się prowadzenia robót w strefach szczególnego zagrożenia zdrowia na terenie budowy w trakcie docieplania budynku - Obszar robót należy zagrodzić, zakazać wstępu osobom nieupoważnionym. Wykonać zadaszenia nad wejściem do klatek schodowych. -Rusztowania osłonić siatką zabezpieczającą. - Roboty prowadzić pod kierunkiem osoby z odpowiednimi uprawnieniami do prowadzenia robót budowlano-montażowych. - Pracowników i osoby związane z procesem budowlanym przebywające na terenie budowy wyposażyć w środki ochrony osobistej (kask ochronny, rękawice itp.). 17
