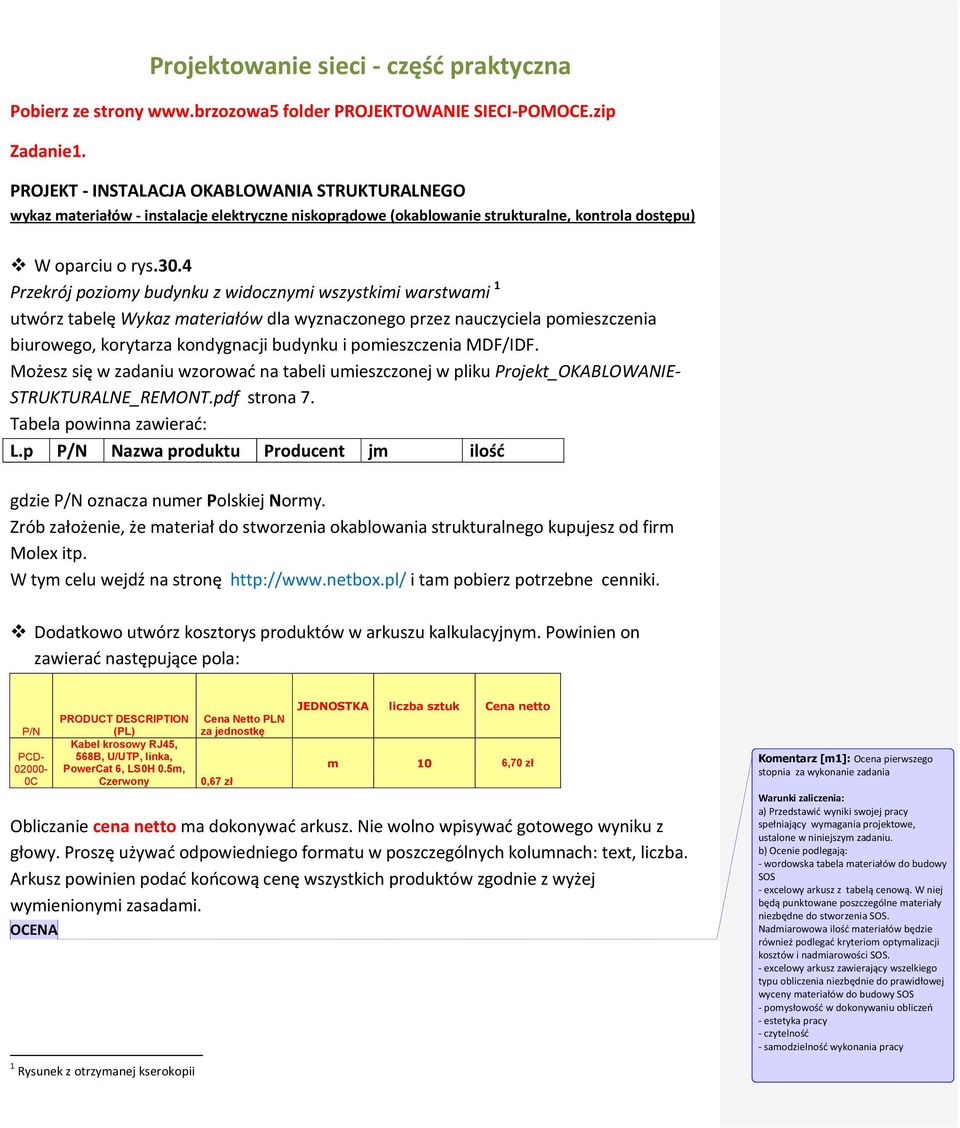

1 Projektowanie sieci - częśd praktyczna Pobierz ze strony folder PROJEKTOWANIE SIECI-POMOCE.zip Zadanie1. PROJEKT - INSTALACJA OKABLOWANIA STRUKTURALNEGO wykaz materiałów - instalacje elektryczne niskoprądowe (okablowanie strukturalne, kontrola dostępu) W oparciu o rys.30.4 Przekrój poziomy budynku z widocznymi wszystkimi warstwami 1 utwórz tabelę Wykaz materiałów dla wyznaczonego przez nauczyciela pomieszczenia biurowego, korytarza kondygnacji budynku i pomieszczenia MDF/IDF. Możesz się w zadaniu wzorowad na tabeli umieszczonej w pliku Projekt_OKABLOWANIE- STRUKTURALNE_REMONT.pdf strona 7. Tabela powinna zawierad: L.p P/N Nazwa produktu Producent jm ilośd gdzie P/N oznacza numer Polskiej Normy. Zrób założenie, że materiał do stworzenia okablowania strukturalnego kupujesz od firm Molex itp. W tym celu wejdź na stronę i tam pobierz potrzebne cenniki. Dodatkowo utwórz kosztorys produktów w arkuszu kalkulacyjnym. Powinien on zawierad następujące pola: P/N PCD C PRODUCT DESCRIPTION (PL) Kabel krosowy RJ45, 568B, U/UTP, linka, PowerCat 6, LS0H 0.5m, Czerwony Cena Netto PLN za jednostkę 0,67 zł JEDNOSTKA liczba sztuk Cena netto m 10 6,70 zł Obliczanie cena netto ma dokonywad arkusz. Nie wolno wpisywad gotowego wyniku z głowy. Proszę używad odpowiedniego formatu w poszczególnych kolumnach: text, liczba. Arkusz powinien podad koocową cenę wszystkich produktów zgodnie z wyżej wymienionymi zasadami. OCENA Komentarz [m1]: Ocena pierwszego stopnia za wykonanie zadania Warunki zaliczenia: a) Przedstawid wyniki swojej pracy spełniający wymagania projektowe, ustalone w niniejszym zadaniu. b) Ocenie podlegają: - wordowska tabela materiałów do budowy SOS - excelowy arkusz z tabelą cenową. W niej będą punktowane poszczególne materiały niezbędne do stworzenia SOS. Nadmiarowowa ilośd materiałów będzie również podlegad kryteriom optymalizacji kosztów i nadmiarowości SOS. - excelowy arkusz zawierający wszelkiego typu obliczenia niezbędnie do prawidłowej wyceny materiałów do budowy SOS - pomysłowośd w dokonywaniu obliczeo - estetyka pracy - czytelnośd - samodzielnośd wykonania pracy 1 Rysunek z otrzymanej kserokopii

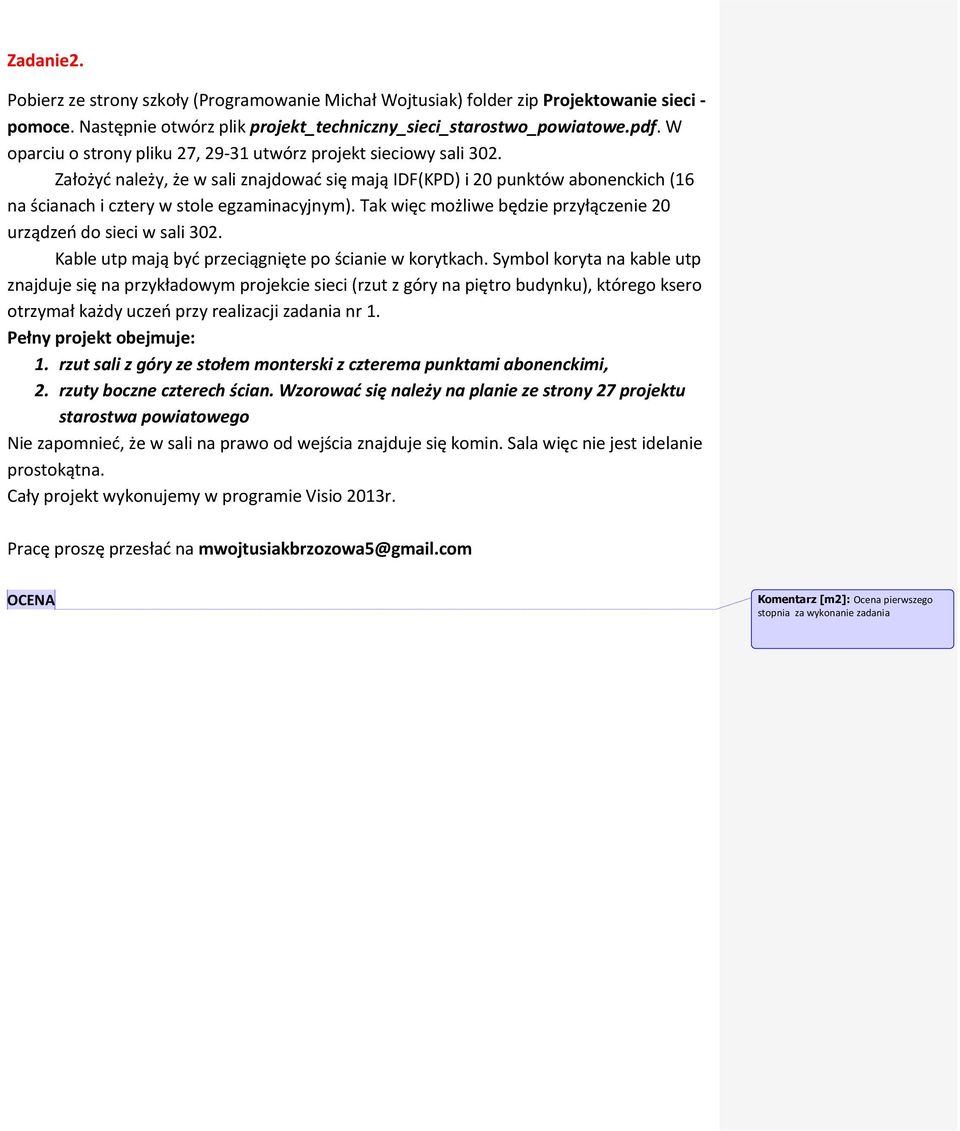

2 Zadanie2. Pobierz ze strony szkoły (Programowanie Michał Wojtusiak) folder zip Projektowanie sieci - pomoce. Następnie otwórz plik projekt_techniczny_sieci_starostwo_powiatowe.pdf. W oparciu o strony pliku 27, utwórz projekt sieciowy sali 302. Założyd należy, że w sali znajdowad się mają IDF(KPD) i 20 punktów abonenckich (16 na ścianach i cztery w stole egzaminacyjnym). Tak więc możliwe będzie przyłączenie 20 urządzeo do sieci w sali 302. Kable utp mają byd przeciągnięte po ścianie w korytkach. Symbol koryta na kable utp znajduje się na przykładowym projekcie sieci (rzut z góry na piętro budynku), którego ksero otrzymał każdy uczeo przy realizacji zadania nr 1. Pełny projekt obejmuje: 1. rzut sali z góry ze stołem monterski z czterema punktami abonenckimi, 2. rzuty boczne czterech ścian. Wzorowad się należy na planie ze strony 27 projektu starostwa powiatowego Nie zapomnied, że w sali na prawo od wejścia znajduje się komin. Sala więc nie jest idelanie prostokątna. Cały projekt wykonujemy w programie Visio 2013r. Pracę proszę przesład na mwojtusiakbrzozowa5@gmail.com OCENA Komentarz [m2]: Ocena pierwszego stopnia za wykonanie zadania

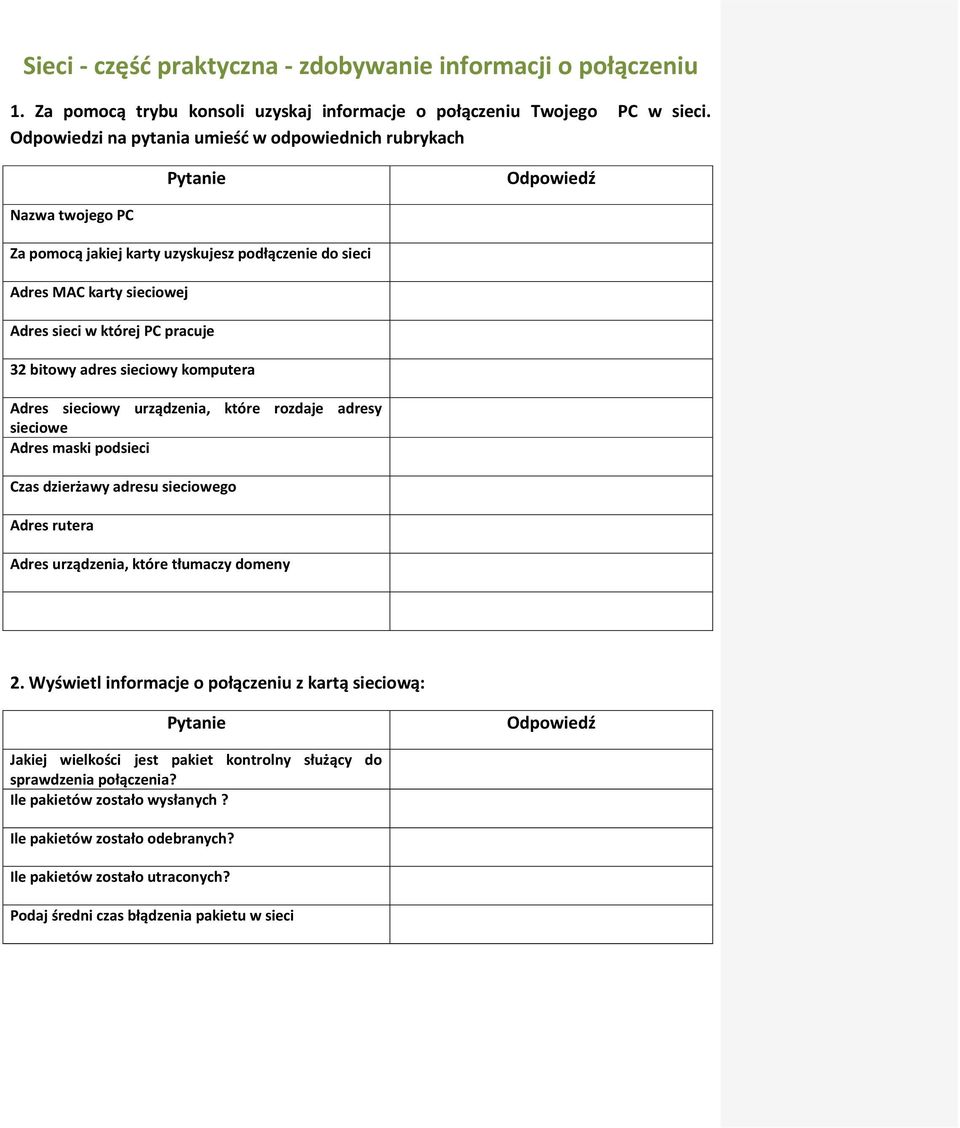

3 Sieci - częśd praktyczna - zdobywanie informacji o połączeniu 1. Za pomocą trybu konsoli uzyskaj informacje o połączeniu Twojego PC w sieci. Odpowiedzi na pytania umieśd w odpowiednich rubrykach Nazwa twojego PC Za pomocą jakiej karty uzyskujesz podłączenie do sieci Adres MAC karty sieciowej Adres sieci w której PC pracuje 32 bitowy adres sieciowy komputera Adres sieciowy urządzenia, które rozdaje adresy sieciowe Adres maski podsieci Czas dzierżawy adresu sieciowego Adres rutera Adres urządzenia, które tłumaczy domeny 2. Wyświetl informacje o połączeniu z kartą sieciową: Jakiej wielkości jest pakiet kontrolny służący do sprawdzenia połączenia? Ile pakietów zostało wysłanych? Ile pakietów zostało odebranych? Ile pakietów zostało utraconych? Podaj średni czas błądzenia pakietu w sieci

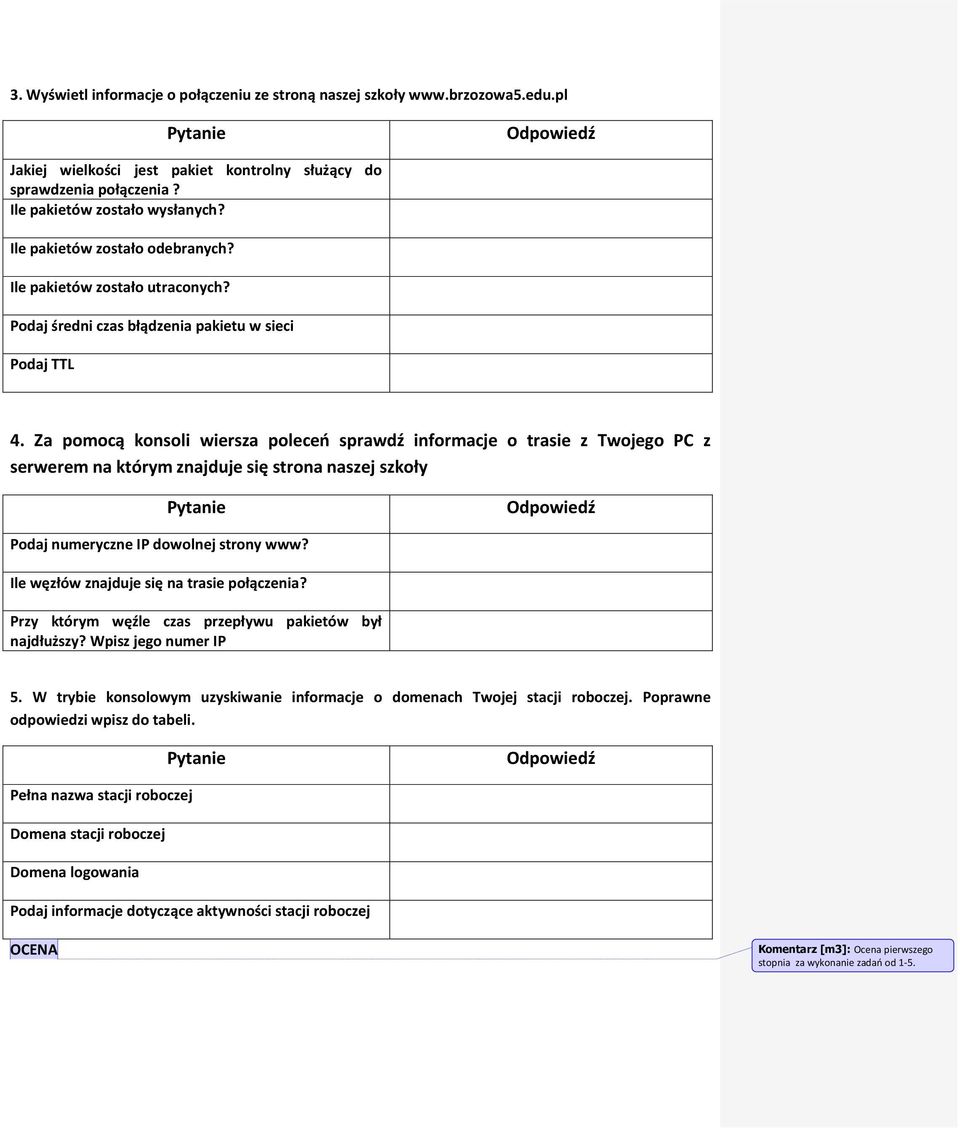

4 3. Wyświetl informacje o połączeniu ze stroną naszej szkoły Jakiej wielkości jest pakiet kontrolny służący do sprawdzenia połączenia? Ile pakietów zostało wysłanych? Ile pakietów zostało odebranych? Ile pakietów zostało utraconych? Podaj średni czas błądzenia pakietu w sieci Podaj TTL 4. Za pomocą konsoli wiersza poleceo sprawdź informacje o trasie z Twojego PC z serwerem na którym znajduje się strona naszej szkoły Podaj numeryczne IP dowolnej strony www? Ile węzłów znajduje się na trasie połączenia? Przy którym węźle czas przepływu pakietów był najdłuższy? Wpisz jego numer IP 5. W trybie konsolowym uzyskiwanie informacje o domenach Twojej stacji roboczej. Poprawne odpowiedzi wpisz do tabeli. Pełna nazwa stacji roboczej Domena stacji roboczej Domena logowania Podaj informacje dotyczące aktywności stacji roboczej OCENA Komentarz [m3]: Ocena pierwszego stopnia za wykonanie zadao od 1-5.

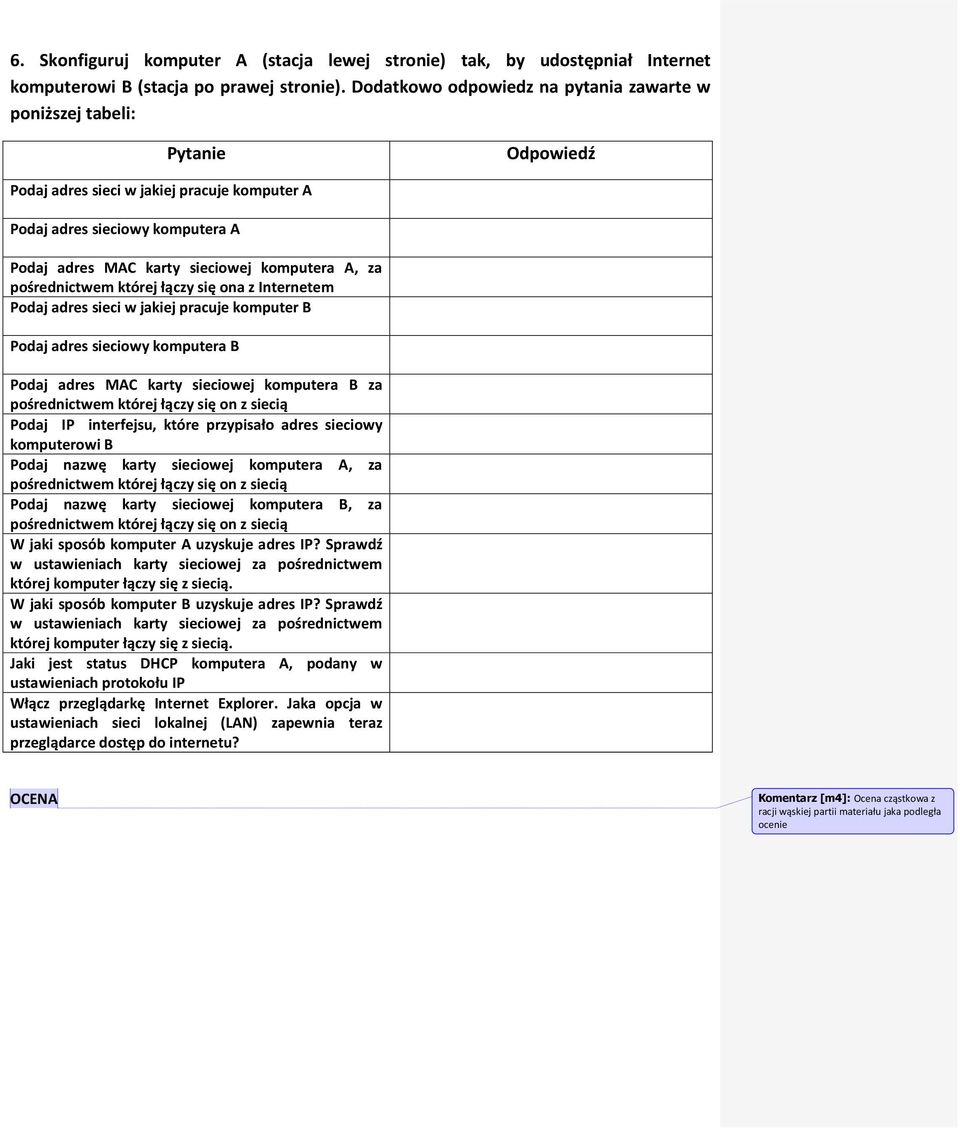

5 6. Skonfiguruj komputer A (stacja lewej stronie) tak, by udostępniał Internet komputerowi B (stacja po prawej stronie). Dodatkowo odpowiedz na pytania zawarte w poniższej tabeli: Podaj adres sieci w jakiej pracuje komputer A Podaj adres sieciowy komputera A Podaj adres MAC karty sieciowej komputera A, za pośrednictwem której łączy się ona z Internetem Podaj adres sieci w jakiej pracuje komputer B Podaj adres sieciowy komputera B Podaj adres MAC karty sieciowej komputera B za pośrednictwem której łączy się on z siecią Podaj IP interfejsu, które przypisało adres sieciowy komputerowi B Podaj nazwę karty sieciowej komputera A, za pośrednictwem której łączy się on z siecią Podaj nazwę karty sieciowej komputera B, za pośrednictwem której łączy się on z siecią W jaki sposób komputer A uzyskuje adres IP? Sprawdź w ustawieniach karty sieciowej za pośrednictwem której komputer łączy się z siecią. W jaki sposób komputer B uzyskuje adres IP? Sprawdź w ustawieniach karty sieciowej za pośrednictwem której komputer łączy się z siecią. Jaki jest status DHCP komputera A, podany w ustawieniach protokołu IP Włącz przeglądarkę Internet Explorer. Jaka opcja w ustawieniach sieci lokalnej (LAN) zapewnia teraz przeglądarce dostęp do internetu? OCENA Komentarz [m4]: Ocena cząstkowa z racji wąskiej partii materiału jaka podległa ocenie

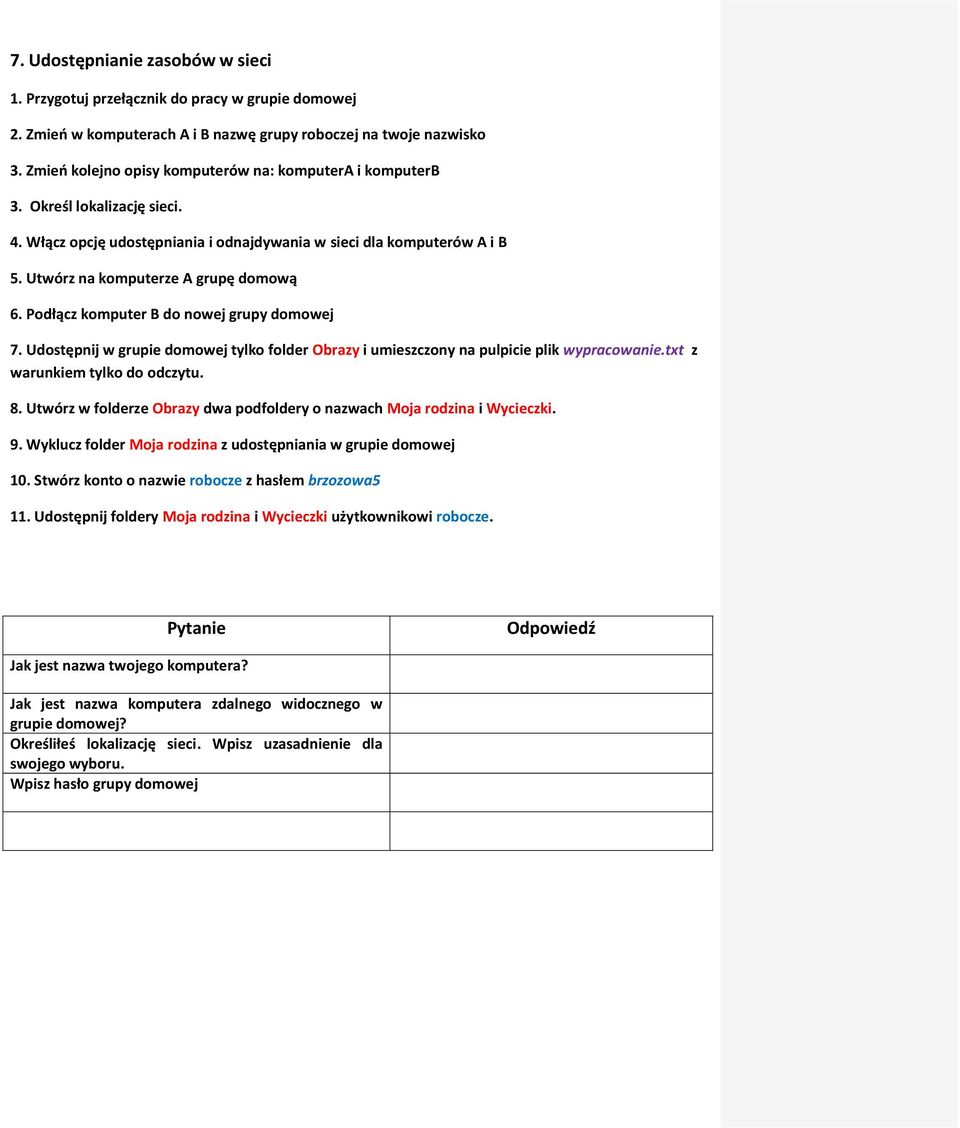

6 7. Udostępnianie zasobów w sieci 1. Przygotuj przełącznik do pracy w grupie domowej 2. Zmieo w komputerach A i B nazwę grupy roboczej na twoje nazwisko 3. Zmieo kolejno opisy komputerów na: komputera i komputerb 3. Określ lokalizację sieci. 4. Włącz opcję udostępniania i odnajdywania w sieci dla komputerów A i B 5. Utwórz na komputerze A grupę domową 6. Podłącz komputer B do nowej grupy domowej 7. Udostępnij w grupie domowej tylko folder Obrazy i umieszczony na pulpicie plik wypracowanie.txt z warunkiem tylko do odczytu. 8. Utwórz w folderze Obrazy dwa podfoldery o nazwach Moja rodzina i Wycieczki. 9. Wyklucz folder Moja rodzina z udostępniania w grupie domowej 10. Stwórz konto o nazwie robocze z hasłem brzozowa5 11. Udostępnij foldery Moja rodzina i Wycieczki użytkownikowi robocze. Jak jest nazwa twojego komputera? Jak jest nazwa komputera zdalnego widocznego w grupie domowej? Określiłeś lokalizację sieci. Wpisz uzasadnienie dla swojego wyboru. Wpisz hasło grupy domowej

7 Projektowanie sieci - częśd praktyczna
