INTELIGENTNA SALA WYKŁADOWA GRUPA SALA 201

Transkrypt

1 INTELIGENTNA SALA WYKŁADOWA GRUPA SALA 201

2 System oświetlenia GRUPA SALA 201

3 System oświetlenia Czujnik ruchu - DCPIR360-S

4 System oświetlenia Czujnik zmian natężenia oświetlenia - Xcomfort Moeller

5 OPROGRAMOWANIE DLA ADMINISTRATORA (1) Dostępne funkcje programu konfiguracyjnego - projekt: Współpraca z komputerem Obsługa profili dla każdego wykładowcy, wybór z panelu sterującego Grupowanie świateł Kontrola kolorów oświetlenia

6 OPROGRAMOWANIE DLA ADMINISTRATORA (2) Zbieranie informacji o pracy systemu Wysyłanie raportów, np. na maila Ostrzeganie o błędach Analiza czasu do wymiany żarówek Archiwizacja Graficzna prezentacja pracy systemu Programowanie zachowania w konkretnym dniu, okresie ferii itp. Współpraca ze wszystkimi urządzeniami dostępnymi w systemie

7 System przeciwpożarowy, alarmowy GRUPA SALA 201

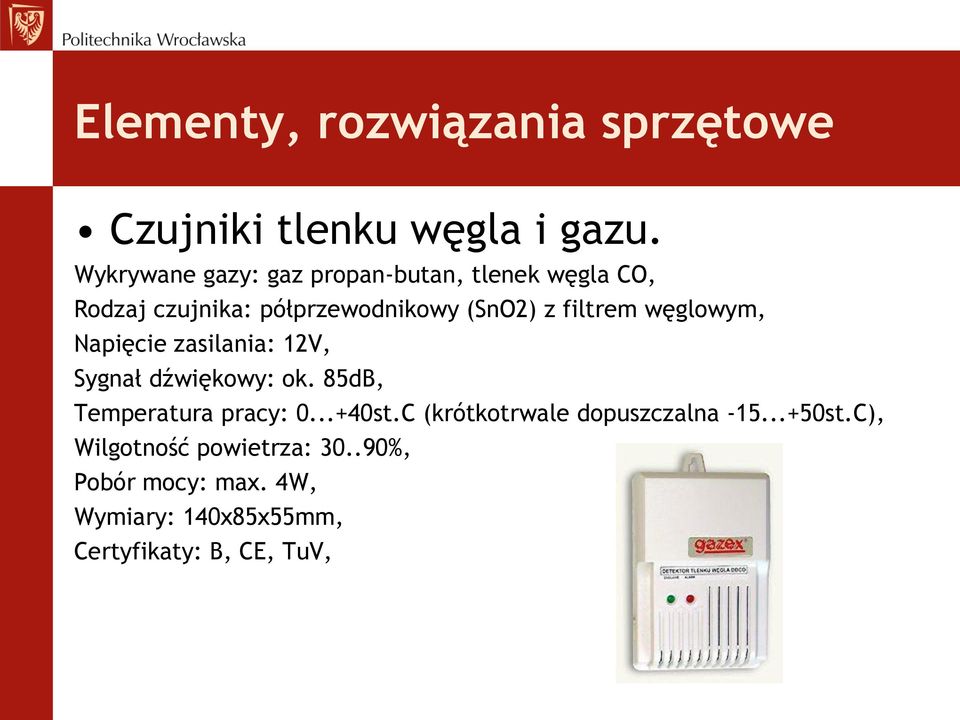

8 Elementy, rozwiązania sprzętowe Czujniki tlenku węgla i gazu. Wykrywane gazy: gaz propan-butan, tlenek węgla CO, Rodzaj czujnika: półprzewodnikowy (SnO2) z filtrem węglowym, Napięcie zasilania: 12V, Sygnał dźwiękowy: ok. 85dB, Temperatura pracy: st.C (krótkotrwale dopuszczalna st.C), Wilgotność powietrza: %, Pobór mocy: max. 4W, Wymiary: 140x85x55mm, Certyfikaty: B, CE, TuV,

9 Elementy, rozwiązania sprzętowe Czujniki przeciwpożarowe (czujniki dymu) Optoelektryczne Zasilanie: V, Pobór prądu: czuwanie: 35uA, alarm: 20mA, Wyjścia: Alarm (NC), Sabotaż (NC), Dodatkowa funkcja: Auto reset, Dodatkowa funkcja: zwiększona czułość 3%, Sygnalizacja alarmu: dioda LED, Temperatura pracy: -25 C C, Wymiary: 107x63mm (razem z gniazdem),

10 Zraszacze Zraszacze na Sali Zraszacze w serwerowni

11 Elementy, rozwiązania sprzętowe Czujnik zalewania z zaworem Bezprzewodowy Wykrywa wodę na poziomie gruntu Częstotliwość pracy: 433 MHz, 868 MHz Możliwość programowania Centrala umożliwia rozbudowe do 28 czujników

12 Elementy, rozwiązania sprzętowe cd System monitoringu CTTV 2x Kamera IP Eneo NXD-1502M, 12V DC, 24V DC Kamera IP zewnętrzna 1/2,8 CMOS, rozdzielczość 1920x1080, H.264, MJPEG, obiektyw 3-9 mm, kąt widzenia 75-28, czułość 0,09 luxa

13 Elementy, rozwiązania sprzętowe cd FNR-4004/500 Do 4 kanałów IP video Kompresja video H.264 Rozdzielczość: 1920x1080 pikseli dla 4 kanałów jednocześnie Maksymalna prędkość rejestracji 100kl./s Oprogramowanie klienckie, dostęp do Web Browser Architektura klient/serwer Wysoki stopień ochrony dzięki systemowi Linux Prosta instalacja - Plug&Play Różnorodne podziały obrazu dla kamer typu Live Obsługa kamer o matrycy w megapikselach Pamięć wewnętrzna: do 2TB

14 Elementy, rozwiązania sprzętowe cd Czujnik ruchu COBALT PRO SATEL poczwórny piroelement + mikrofala zasięg pir: 9 m zasięg mikrofali: 3-20 m kąt widzenia: 101 temperatura pracy: -10 do +50 C wymiary: 63 x 136 x 49 mm duża odporność na zakłócenia elektromagnetyczne kontrola strefy podejścia antymasking

15 Elementy, rozwiązania sprzętowe cd Centrala SATEL INTEGRA 64 obsługa od 16 do 64 wejść możliwość podziału systemu na 32 strefy, 8 partycji obsługa od 16 do 64 programowalnych wyjść magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń pamięć 6143 zdarzeń z funkcją wydruku obsługa do użytkowników port RS gniazdo RJ wbudowany zasilacz impulsowy o wydajności 3 A z funkcjami ładowania akumulatora i diagnostyki

16 Okablowanie GRUPA SALA 201

17 Okablowanie strukturalne Zastosowane będą kable światłowodowe. Okablowanie sieci strukturalnej zostanie doprowadzone do punktów szczególnych Sali. Gniazda sieciowe będą znajdować się w specjalnej szafie w pomieszczeniu zarządcy sali.

18 Szafa rozdzielcza Pozwala na zainstalowanie płyty rozdzielczej w której jest możliwość instalacji od 24 do 96 adapterów światłowodowych.

19 Wykorzystane kable światłowodowe Do sieci lokalnej kabel optyczny wewnętrzny typu MINI J-V(ZN)H 6G50/125 Do sieci zewnętrznej kabel optyczny typu: A-DQ(ZN)B2Y 6G50/125 Są to kable klasy OM2 pracujące w standardzie 1000Base-SX gdzie maksymalny ich zasięg to 550m

20 MINI J-V(ZN)H 6G50/125-kabel wew. Zalety: Zabezpieczanie przed promieniowaniem UV Zastosowanie włókien aramidowych Duża elastyczność kabla

21 A-DQ(ZN)B2Y 6G50/125 kabel zew. Zalety: Duża odporność kabla ze względu na zastosowanie włókna szklanego Zastosowanie materiału pęczniejącego Duży promień gięcia

22 Standardy Z praktycznego punktu widzenia bardzo istotne jest stosowanie standardów instalacyjnych w sieciach okablowania strukturalnego. Standardy zapewniają nam dużą elastyczność i gdy zachodzi potrzeba zmiany czegokolwiek nie ma wtedy problemu.

23 Zalety zastosowania światłowodów Ogromna szybkość transferu (szerokość pasma) Całkowita odporność na zakłócenia elektromagnetyczne oraz jednocześnie brak jakichkolwiek emisji elektromagnetycznych. Brak zagrożenia iskrzeniem bezpieczeństwo Duża niezawodność

24 Wykonawca EMITER Emiter jest to firma zajmująca się instalacją oraz sprzedażą produktów potrzebnych do okablowań. Z opinii użytkowników posiadają dobre produkty jak i wysoce wyspecjalizowanych fachowców. Po pomiarach pomieszczenia dają na swoją instalację nawet do 25 lat gwarancji.

25 System audiowizualny GRUPA SALA 201

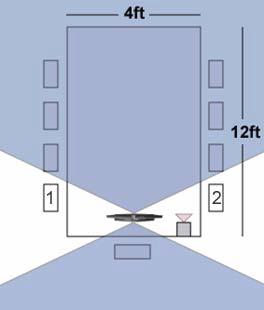

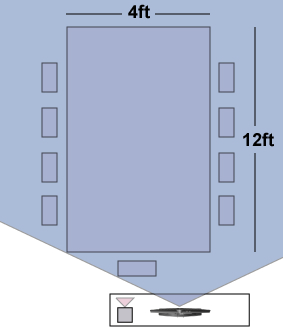

26 System audiowizualny Obsługa wideokonferencji

27 System audiowizualny Zarządzanie: Nie potrzeba żadnego dodatkowego oprogramowania, mikrofon posiada wbudowany DSP. Okablowanie: Złącze Line in Jack Złącze USB (nie potrzeba karty dźwiękowej)

28 System audiowizualny Zarządzanie: Mikrofon wbudowany w panel dotykowy dzięki czemu nie potrzeba prowadzenia dodatkowego okablowania, bądź używania zewnętrznego oprogramowania.

29 System audiowizualny Jeżeli chodzi o połączenie ze sobą wszystkich urządzeń wizualnych mamy do wyboru dwa sposoby: Bezprzewodowy (wszystkie urządzenia mają wbudowany moduł sieci bezprzewodowej oraz moduł bluetooth). Kablowy (urządzenia można podłączyć za pomocą zwykłeś skrętki z wejściem RJ-45 jak, kablem HDMI)

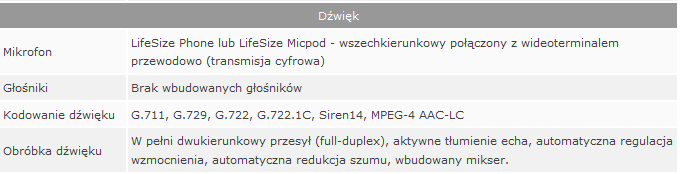

30 System audiowizualny Wideo konferencyjny zestaw LifeSize Room posiada kamerę jakości HD, jednostkę centralną oraz panel do sterowania systemem.

31 System audiowizualny

32 System audiowizualny

33 System audiowizualny

34 System audiowizualny Komunikacja: Eliminacja mikroportów na rzecz nadajnika Bluetooth.

35 System audiowizualny Panel na złącza + Bluetooth Panel w którym znajdzie się możliwość podłączenia pamięci zewnętrznej USB oraz słuchawek (które będzie można podłączyć zarówno przez kabel jak i bezprzewodowo za pomocą modułu Bluetooth), dzięki czemu studenci którzy będą chcieli skupić się na wykładzie założą słuchawki które będą zintegrowane z systemem nagłośnienia i będą mogli słuchać wykładu.

36 System audiowizualny Zarządzanie: Regulacja głośności słuchawek na panelu dotykowym W przypadku uszkodzenia wejść, szybka możliwość wymiany całego panelu (ze względu na niskie koszta) Wejścia: Panel wyposażony w dwa porty USB 2.0 (zastosowanie nadmiarowości) Wejście jack na słuchawki

37 System nawigacyjny Zarządzanie: Wszystkie narzędzia potrzebne do prowadzenia wykładu oraz proste ustawienia podsystemów (ogrzewanie, oświetlenie, monitoring) przedstawione w intuicyjny graficzny sposób (prowadzący ma wykorzystywać potencjał systemu, a nie uczyć się go programować) Zaawansowane ustawienia sali dostępne jedynie dla administratora sali przy terminalu znajdującego się w szafie z serwerem Moduły kontroli sali znajdować będą się w jednym miejscu (szafa z serwerem), tam także prowadzone jest całe okablowanie (centrum zarządzania)

38 Nagłośnienie Sali Jeżeli chodzi o nagłośnienie ogólnie Sali to my proponujemy podzielić sale na trzy strefy (dół, środek i góra), więc dla możliwości wykonania takiego podziału proponujemy użycie głośników podwieszanych zamieszczonych nad studentami oraz umieszczeniu głośników z przodu sali.

39 Nagłośnienie Sali Bosch LBC 3095/15 Zalety: Wygodny montaż możliwość zamaskowania w podwieszanym suficie, Prosta regulacja mocy wyjściowej, Zgodność z międzynarodowymi normami instalacji i bezpieczeństwa, Maksymalna moc 15 W Efektowne pasmo przenoszenia od 130 Hz do 20 khz Obudowy są wykonane z wytrzymałego, samogasnącego tworzywa ABS (spełniającego normę UL 94 V 0)

40 Nagłośnienie Sali Bosch LBC 3432/01 Zalety: Moc maksymalna 30 W Prosta regulacja mocy wejściowej Efektywne pasmo przenoszenia 150 Hz - 20 khz Głośnik jest zaprojektowany dla pomieszczeń wymagających dobrej jakości dźwięku Obudowy są wykonane z wytrzymałego, samogasnącego tworzywa ABS (spełniającego normę UL 94 V 0)

41 Nagłośnienie Sali Dodatkowe zalety systemu nagłośnienia: Głośnik posiada wbudowane zabezpieczenie, które w przypadku pożaru i uszkodzenia głośnika nie spowoduje awarii w obwodzie, Projektor dźwięku może być stosowany w dźwiękowych systemach ostrzegawczych. Głośnik ma możliwość przelotowego dołączania okablowania oraz miejsce na płytkę nadzoru poprawności działania linii głośnikowej lub głośnika. Głośniki posiadają ceramiczny zespół zacisków, bezpiecznik termiczny oraz odporne na wysoką temperaturę okablowanie. Zgodność z normą BS

42 INTELIGENTNA SALA WYKŁADOWA GRUPA SALA 201
