1 Odbojnice Przemysłowe Zabezpieczenia dla Logistyki SG Complex Tech Młoda 12/2, PL Kielce T +48 (41) Mob sg@sgcomplextech.pl

2 Szanowni Państwo! Z przyjemnością prezentujemy Państwu nasz nowy katalog. Jesteśmy jednym z ważniejszych producentów zabezpieczeń logistycznych w Polsce. Ten sukces zawdzięczamy zespołowi doskonałych specjalistów, ciągłym badaniom i usprawnieniom naszych produktów, ale przede Państwu. To właśnie współpraca z Państwem, tworzenie nowych rozwiązań technologicznych z projektantami i rozszerzanie oferty zgodnie z Państwa oczekiwaniami czynią nas sukces wspólnym.

3 Ogólne zasady przy doborze zabezpieczeń Fundamenty Zalecamy stosowanie fundamentów 50 x 50 x 60cm. Ważnym aspektem skutecznego zabezpieczenia za pomocą odbojnic przemysłowych montowanych w fundamentach jest jego wielkość. Ponieważ właśnie wielkość i gęstość fundamentu mają największy wpływ na stabilność montowanej odbojnicy i tak na przykład może się zdarzyć, że przy uderzeniu odbojnica zostanie wraz z fundamentem wyrwana z podłoża i nie spełni swojego zadania. Przekroje rur Przekroje rur (bądź innych materiałów) dobiera się w zależności od miejsca w którym zabezpieczenia zostaną zamontowane. Na wielkości i przekroje wpływ ma podłoże, do którego zabezpieczenie będzie montowane, rodzaj ochranianego obiektu a przede wszystkim do pojazdu i urządzenia przed którymi ma chronić. Oczywiste jest, że mała rurka nie uchroni przed dużym samochodem ciężarowym, z kolei stosowanie potężnego odboju, kiedy potencjalne zagrożenie stwarzają jedynie ręczne wózki paletowe, mija się z celem. Poniżej poglądowa skala przekrojów. 33,7 48,3 60,3 76,1 88,9 101,6 114,3 139,7 159,0 193,7 Na koniec Należy pamiętać, że nic nie jest w stanie zapewnić 100% ochrony, ale stosowanie właściwych rozwiązań zabezpieczających istotnie zmniejsza skutki w razie zaistnienia takiej ewentualności. Zalecamy każdorazowo konsultowanie doboru wielkości i rodzaju zabezpieczeń, parametrów fundamentu i usytuowanie odboju z projektantem.

4 Odbojnice słupowe 1 Odbojnice przyziemne 2 Odbojnice nierdzewne 3 Barierki techniczne 4 Odbojnice wózkowe 5 Odboje gumowe 6 Naprowadzacze 7 Barierki drogowe 8 Odbojnice regałowe 9 Lustra sferyczne 10 Pozostałe 11

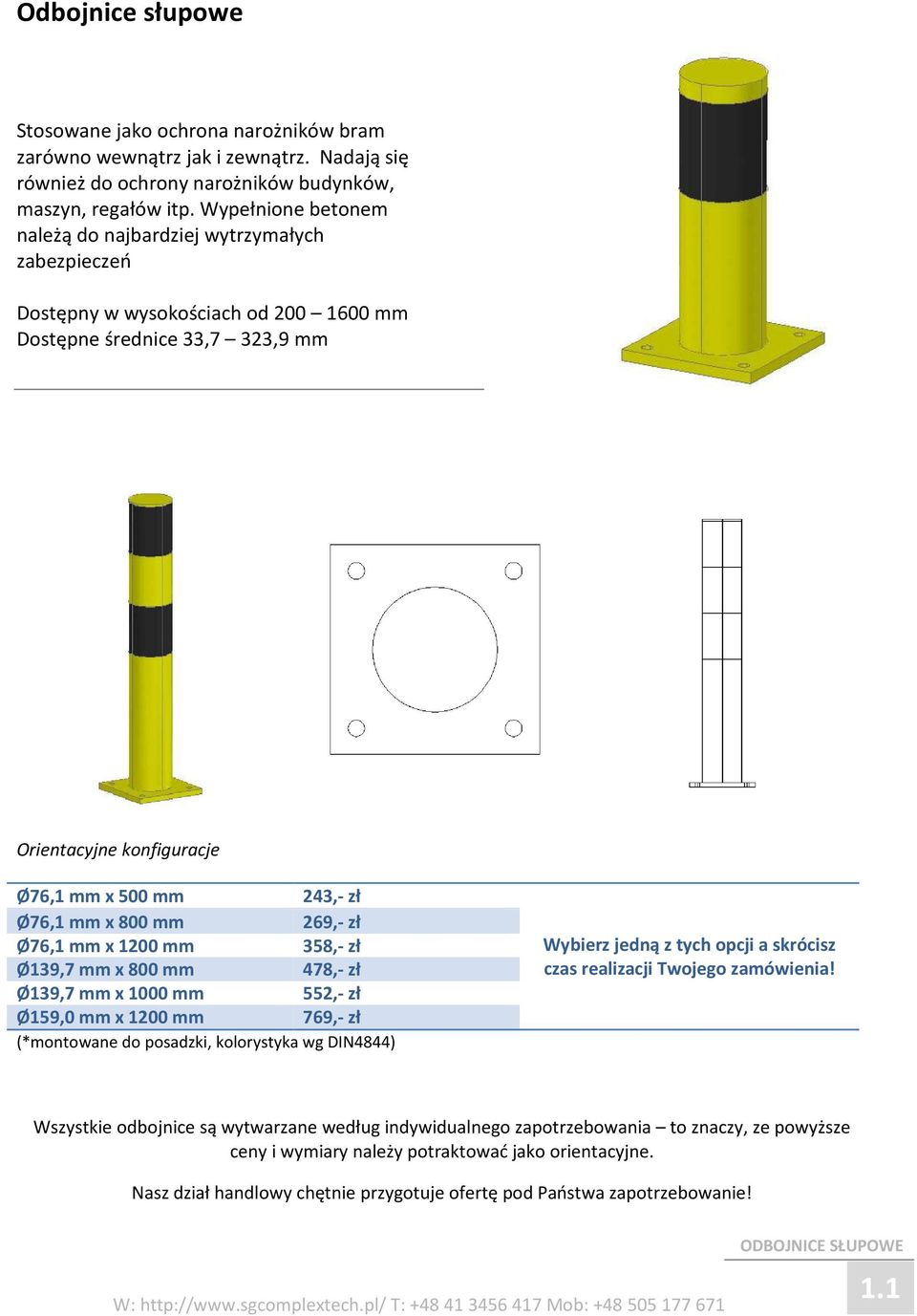

5 Odbojnice słupowe Stosowane jako ochrona narożników bram zarówno wewnątrz jak i zewnątrz. Nadają się również do ochrony narożników budynków, maszyn, regałów itp. Wypełnione betonem należą do najbardziej wytrzymałych zabezpieczeń Dostępny w wysokościach od mm Dostępne średnice 33,7 323,9 mm Ø76,1 mm x 500 mm 243,- zł Ø76,1 mm x 800 mm 269,- zł Ø76,1 mm x 1200 mm 358,- zł Ø139,7 mm x 800 mm 478,- zł Ø139,7 mm x 1000 mm 552,- zł Ø159,0 mm x 1200 mm 769,- zł (*montowane do posadzki, kolorystyka wg DIN4844) ODBOJNICE SŁUPOWE 1.1

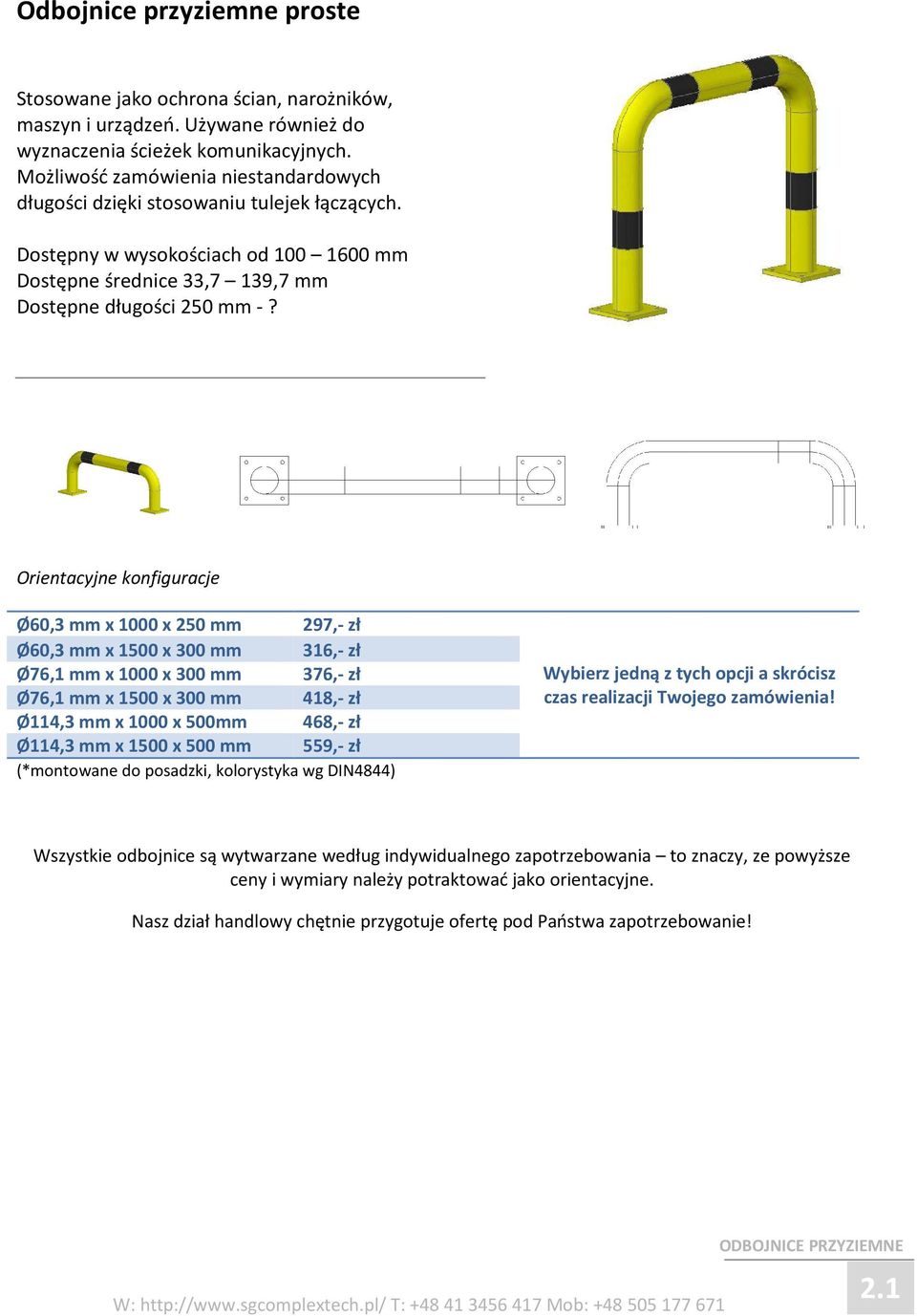

6 Odbojnice przyziemne proste Stosowane jako ochrona ścian, narożników, maszyn i urządzeń. Używane również do wyznaczenia ścieżek komunikacyjnych. Możliwość zamówienia niestandardowych długości dzięki stosowaniu tulejek łączących. Dostępny w wysokościach od mm Dostępne średnice 33,7 139,7 mm Dostępne długości 250 mm -? Ø60,3 mm x 1000 x 250 mm 297,- zł Ø60,3 mm x 1500 x 300 mm 316,- zł Ø76,1 mm x 1000 x 300 mm 376,- zł Ø76,1 mm x 1500 x 300 mm 418,- zł Ø114,3 mm x 1000 x 500mm 468,- zł Ø114,3 mm x 1500 x 500 mm 559,- zł (*montowane do posadzki, kolorystyka wg DIN4844) ODBOJNICE PRZYZIEMNE 2.1

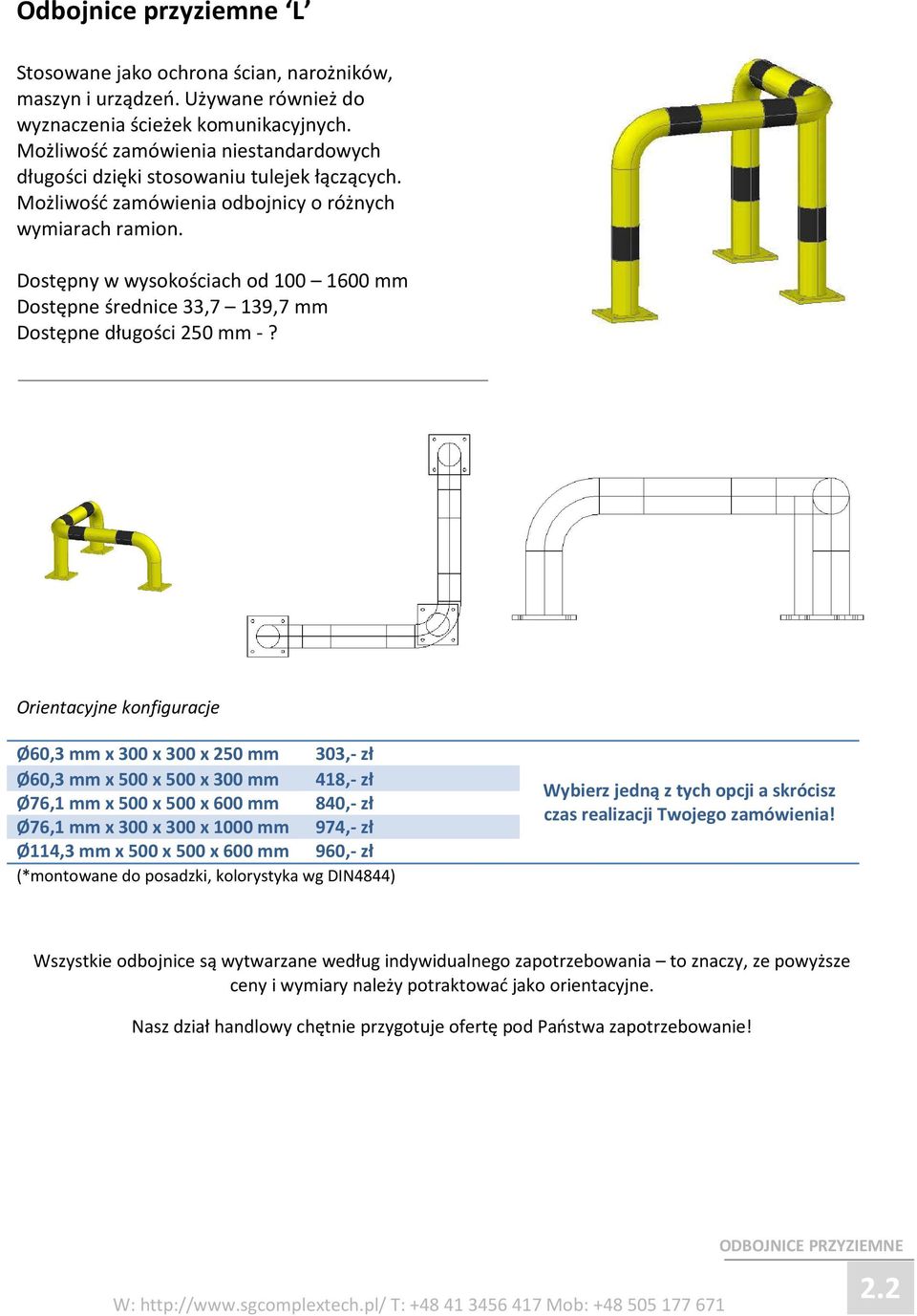

7 Odbojnice przyziemne L Stosowane jako ochrona ścian, narożników, maszyn i urządzeń. Używane również do wyznaczenia ścieżek komunikacyjnych. Możliwość zamówienia niestandardowych długości dzięki stosowaniu tulejek łączących. Możliwość zamówienia odbojnicy o różnych wymiarach ramion. Dostępny w wysokościach od mm Dostępne średnice 33,7 139,7 mm Dostępne długości 250 mm -? Ø60,3 mm x 300 x 300 x 250 mm 303,- zł Ø60,3 mm x 500 x 500 x 300 mm 418,- zł Ø76,1 mm x 500 x 500 x 600 mm 840,- zł Ø76,1 mm x 300 x 300 x 1000 mm 974,- zł Ø114,3 mm x 500 x 500 x 600 mm 960,- zł (*montowane do posadzki, kolorystyka wg DIN4844) ODBOJNICE PRZYZIEMNE 2.2

8 Odbojnice przyziemne C Stosowane jako ochrona ścian, narożników, słupów, maszyn i urządzeń. Używane również do wyznaczenia ścieżek komunikacyjnych. Możliwość zamówienia niestandardowych długości dzięki stosowaniu tulejek łączących. Możliwość zamówienia odbojnicy o różnych wymiarach ramion i różnej szerokości. Dostępny w wysokościach od mm Dostępne średnice 33,7 139,7 mm Dostępne długości 250 mm -? Ø60,3 mm x 300 x 300 x 300 x 250 mm 363,- zł Ø60,3 mm x 500 x 300 x 500 x 300 mm 467,- zł Ø76,1 mm x 500 x 500 x 500 x 600 mm 952,- zł Ø76,1 mm x 250 x 600 x 250 x 1000 mm 1044,- zł Ø114,3 mm x 500 x 500 x 500 x 600 mm 1147,- zł (*montowane do posadzki, kolorystyka wg DIN4844) ODBOJNICE PRZYZIEMNE 2.3

9 Odbojnice przyziemne skrzynkowe Stosowane jako ochrona szlabanów, budek kasowych, słupów i innych elementów wymagających płytko zachodzącej odbojnicy. Dostępny w wysokościach od mm Dostępne średnice 33,7 139,7 mm Dostępne długości mm Ø60,3 mm x 300 x 600 mm 327,- zł Ø76,1 mm x 800 x 800 mm 614,- zł Ø88,9 mm x 1000 x 300 mm 678,- zł (*montowane do posadzki, kolorystyka wg DIN4844) ODBOJNICE PRZYZIEMNE 2.4

10 Odbojnice przyziemne łukowe Stosowane jako ochrona słupów i innych elementów o okrągłych kształtach. Ze względu na swój wygląd chętnie są stosowane zamiast odbojnic typu C. Wielkość określana jest wielkością obiektu okalanego. Dostępny w wysokościach od mm Dostępne średnice 33,7 88,9 mm Ø60,3 mm x fi300 x 600 mm 90⁰ Ø76,1 mm x fi400 x 600 mm 180⁰ Ø88,9 mm x fi400 x 800 mm 180⁰ (*montowane do posadzki, kolorystyka wg DIN4844) ODBOJNICE PRZYZIEMNE 2.5

11 Odbojnice przyziemne proste z blachą Stosowane jako ochrona ścian, narożników, maszyn i urządzeń. Używane również do wyznaczenia ścieżek komunikacyjnych. Zabezpieczona dodatkowo przed uderzeniem widłami masywną blachą. Dostępny w wysokościach od mm Dostępne średnice 33,7 139,7 mm Dostępne długości mm Ø60,3 mm x 1000 x 250 mm 448,- zł Ø60,3 mm x 1500 x 300 mm 586,- zł Ø76,1 mm x 1000 x 300 mm 596,- zł Ø76,1 mm x 1500 x 300 mm 688,- zł Ø114,3 mm x 1000 x 500mm 819,- zł Ø114,3 mm x 1500 x 500 mm 966,- zł (*montowane do posadzki, kolorystyka wg DIN4844) ODBOJNICE PRZYZIEMNE 2.6

12 Odbojnice nierdzewne Stosowane jako ochrona ścian, narożników, maszyn i urządzeń w przemyśle farmaceutycznym i spożywczym. Technologia wykonania gwarantuje możliwie najłatwiejszy sposób zachowania higieny. Dostępne przekroje kwadratowe i okrągłe. Dostępny w wysokościach od mm Dostępne średnice 33,7 76,1 mm Dostępne profile 20x30 80x60 Dostępne długości 150 mm -? Ø33,7 mm x 1000 x 250 mm Ø60,3 mm x 1000 x 250 mm 40x40 mm x 1000 x 300 mm (*montowane do posadzki, szczotkowane) ODBOJNICE NIERDZEWNE 3.1

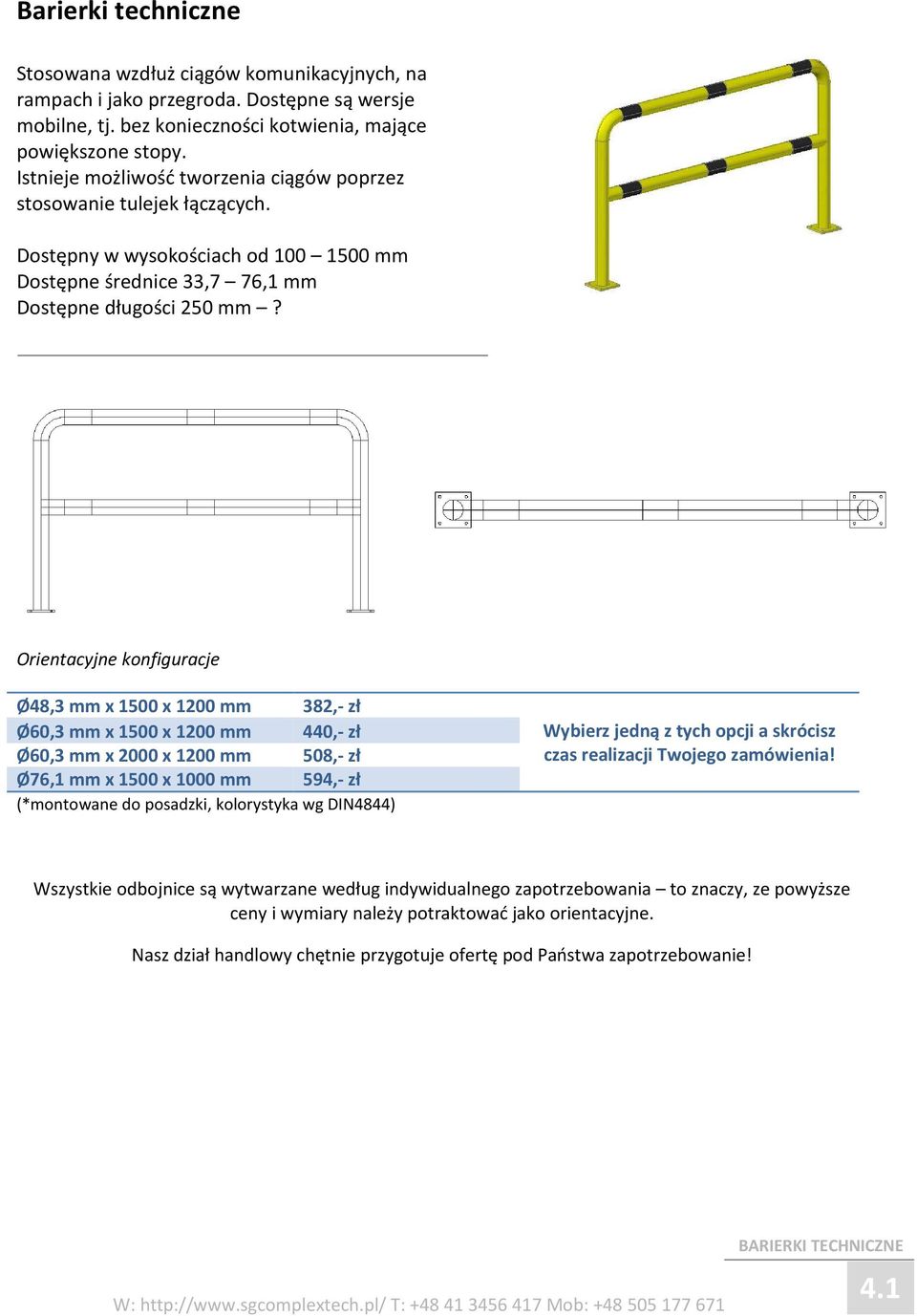

13 Barierki techniczne Stosowana wzdłuż ciągów komunikacyjnych, na rampach i jako przegroda. Dostępne są wersje mobilne, tj. bez konieczności kotwienia, mające powiększone stopy. Istnieje możliwość tworzenia ciągów poprzez stosowanie tulejek łączących. Dostępny w wysokościach od mm Dostępne średnice 33,7 76,1 mm Dostępne długości 250 mm? Ø48,3 mm x 1500 x 1200 mm 382,- zł Ø60,3 mm x 1500 x 1200 mm 440,- zł Ø60,3 mm x 2000 x 1200 mm 508,- zł Ø76,1 mm x 1500 x 1000 mm 594,- zł (*montowane do posadzki, kolorystyka wg DIN4844) BARIERKI TECHNICZNE 4.1

14 Odbojnice wózkowe Stosowane do ochrony maszyn, regałów i innych przedmiotów przed uderzeniami wózka widłowego. Odbojnica skutecznie zatrzymuje koła wózka, uniemożliwiając powstawanie uszkodzeń. Dostępne średnice 76,1, 88,9, 101,6 mm Dostępne długości 250 mm 2900 mm Ø76,1 mm x 500 mm 337,- zł Ø88,9 mm x 1000 mm 435,- zł Ø88,9 mm x 2000 mm 496,- zł Ø88,9 mm x 2500 mm 582,- zł (*montowane do posadzki, kolorystyka wg DIN4844) ODBOJNICE WÓZKOWE 5.1

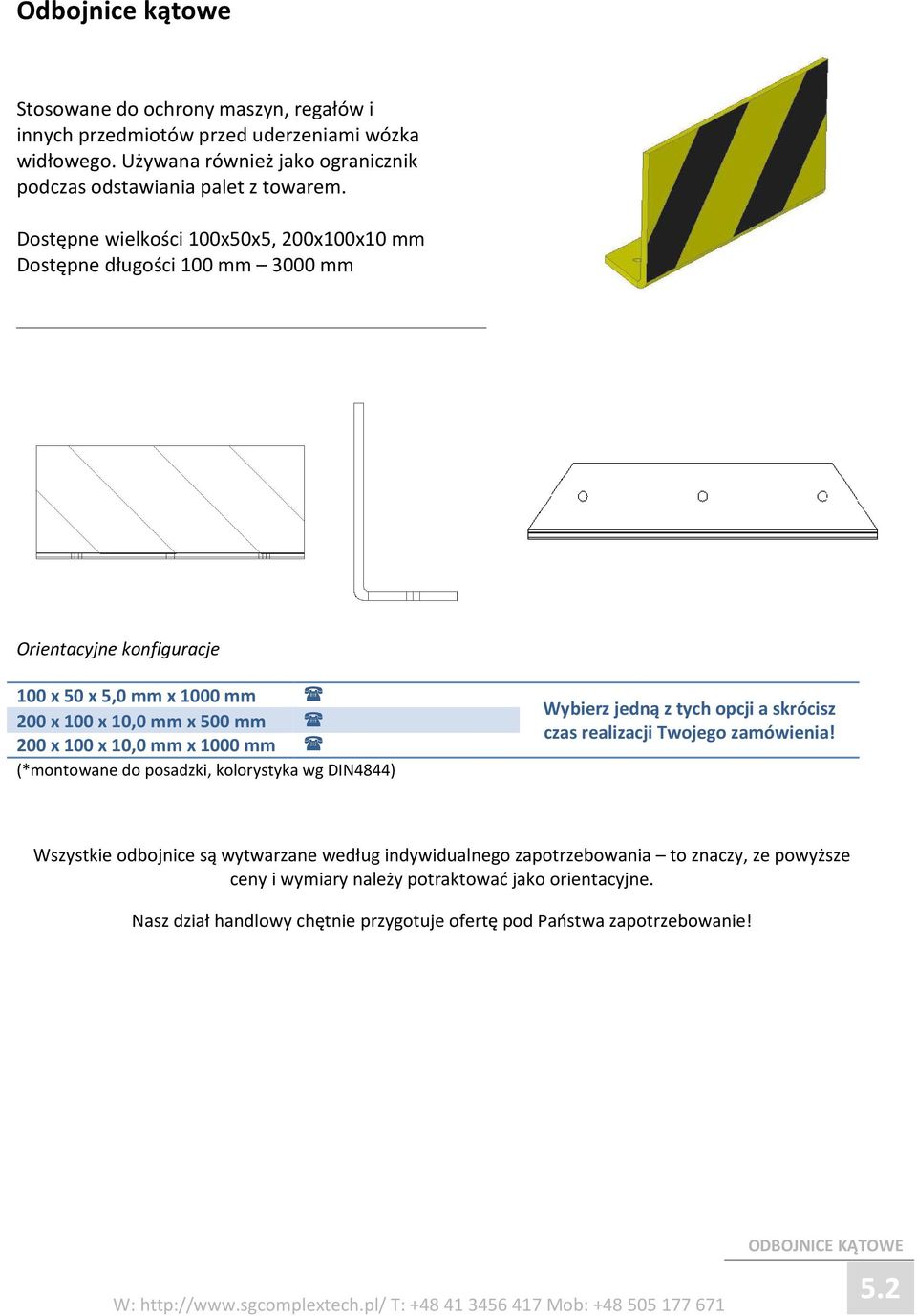

15 Odbojnice kątowe Stosowane do ochrony maszyn, regałów i innych przedmiotów przed uderzeniami wózka widłowego. Używana również jako ogranicznik podczas odstawiania palet z towarem. Dostępne wielkości 100x50x5, 200x100x10 mm Dostępne długości 100 mm 3000 mm 100 x 50 x 5,0 mm x 1000 mm 200 x 100 x 10,0 mm x 500 mm 200 x 100 x 10,0 mm x 1000 mm (*montowane do posadzki, kolorystyka wg DIN4844) ODBOJNICE KĄTOWE 5.2

16 Odboje gumowe Stosowane do ochrony ramp rozładunkowych, jak również do zabezpieczania ścian i słupów przed pojazdami np. na parkingach lub placach manewrowych. Dostępny w wielkościach patrz tabela Czarna guma Otwory na śruby montażowe 435 x 70 x 80 mm 82,- zł 350 x 100 x 100 mm 82,- zł 200 x 55 x 60 mm 26,- zł ODBOJE GUMOWE 6.1

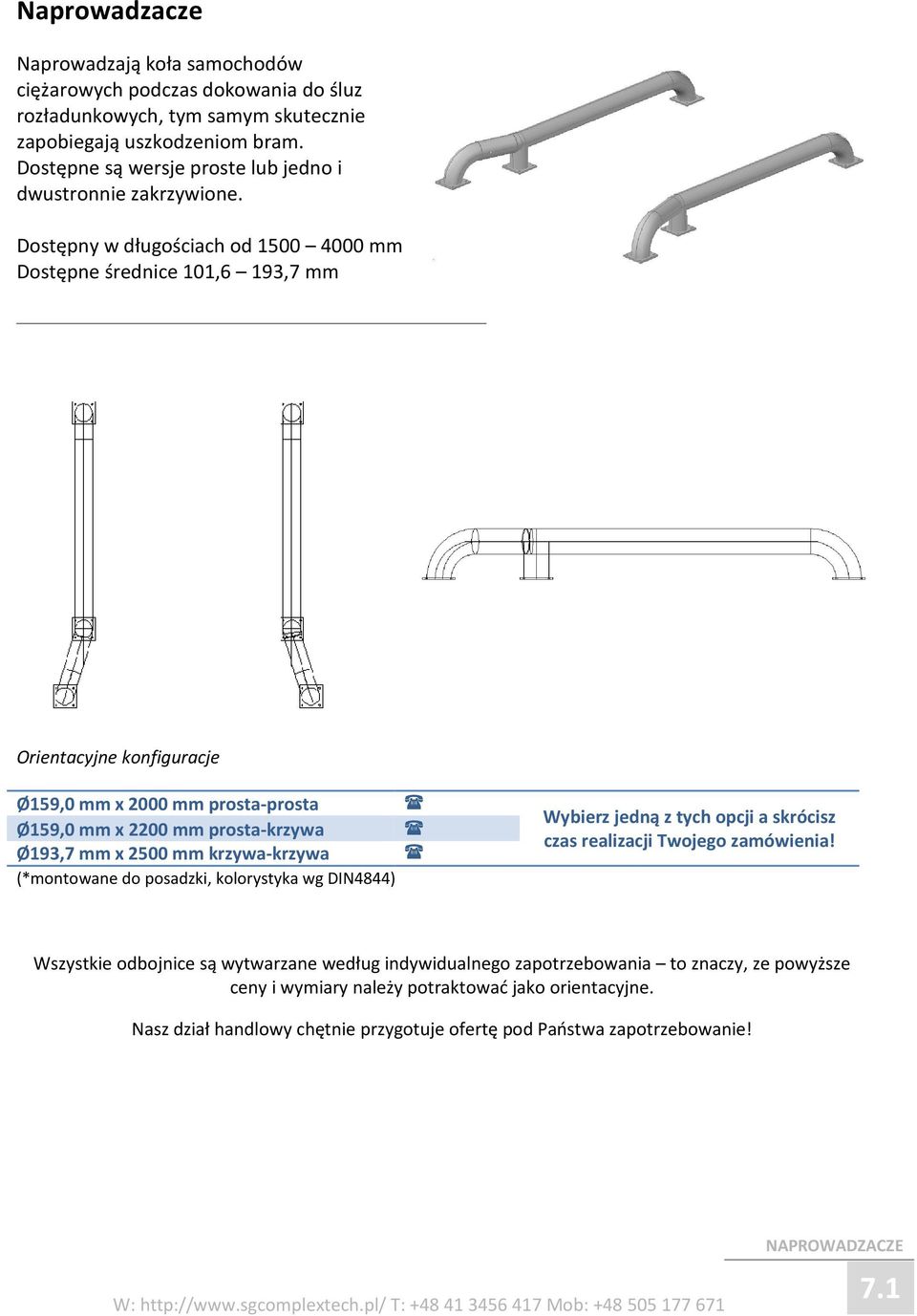

17 Naprowadzacze Naprowadzają koła samochodów ciężarowych podczas dokowania do śluz rozładunkowych, tym samym skutecznie zapobiegają uszkodzeniom bram. Dostępne są wersje proste lub jedno i dwustronnie zakrzywione. Dostępny w długościach od mm Dostępne średnice 101,6 193,7 mm Ø159,0 mm x 2000 mm prosta-prosta Ø159,0 mm x 2200 mm prosta-krzywa Ø193,7 mm x 2500 mm krzywa-krzywa (*montowane do posadzki, kolorystyka wg DIN4844) NAPROWADZACZE 7.1

18 Bariery drogowe Stosowane do ochrony ścian i wyznaczania tras ruchu dla pojazdów osobowych i dostawczych. Profil B skutecznie pochłania energię kinetyczną powstałą podczas uderzenia. Dostępna wersja wpuszczana w fundament, montowana do posadzki oraz montowana do ściany. Profil B Rozstaw słupków mm Mostowa skrajna B Ścienna B 4000 mm (*ocynkowane) BARIERY DROGOWE 8.1

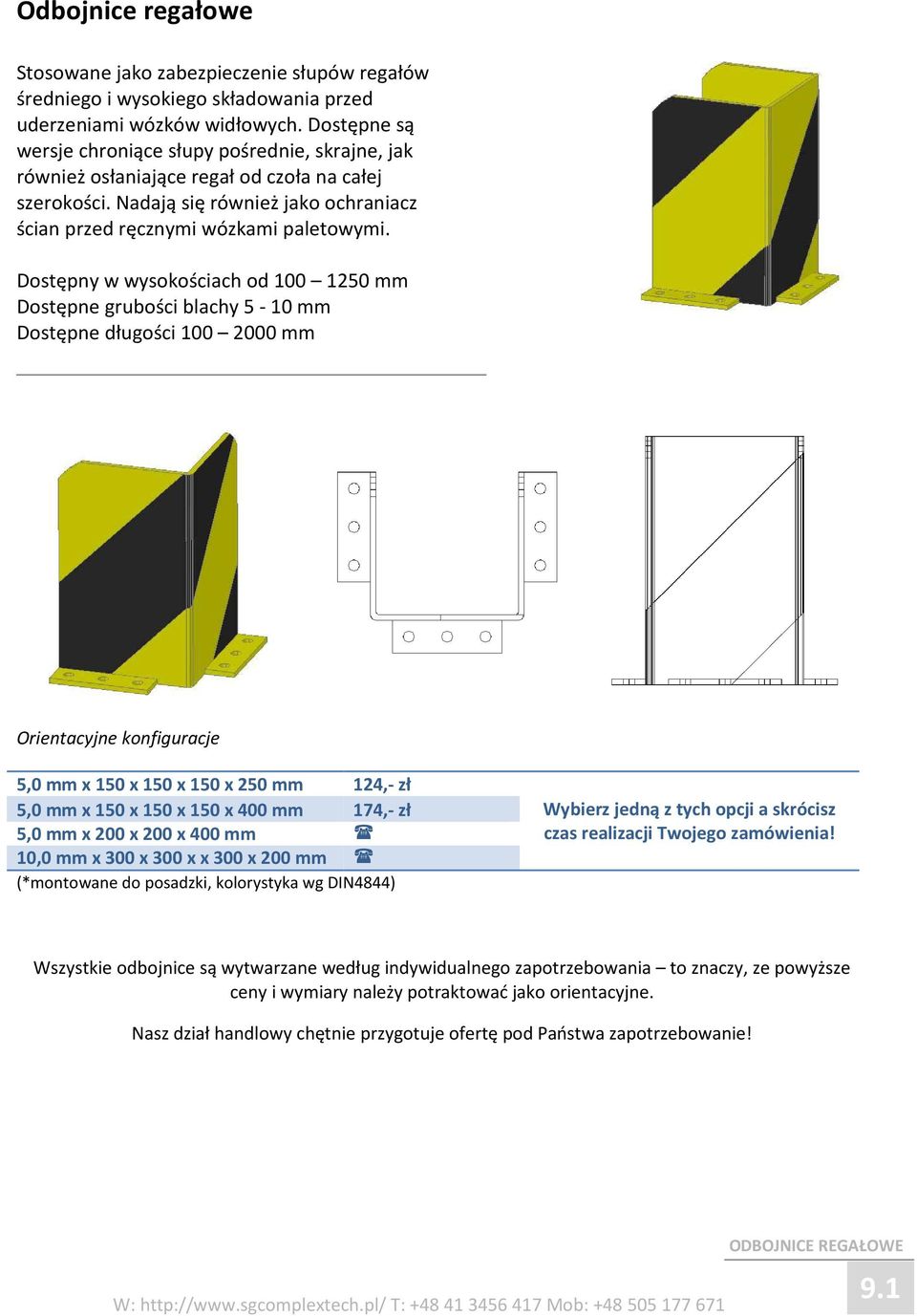

19 Odbojnice regałowe Stosowane jako zabezpieczenie słupów regałów średniego i wysokiego składowania przed uderzeniami wózków widłowych. Dostępne są wersje chroniące słupy pośrednie, skrajne, jak również osłaniające regał od czoła na całej szerokości. Nadają się również jako ochraniacz ścian przed ręcznymi wózkami paletowymi. Dostępny w wysokościach od mm Dostępne grubości blachy 5-10 mm Dostępne długości mm 5,0 mm x 150 x 150 x 150 x 250 mm 124,- zł 5,0 mm x 150 x 150 x 150 x 400 mm 174,- zł 5,0 mm x 200 x 200 x 400 mm 10,0 mm x 300 x 300 x x 300 x 200 mm (*montowane do posadzki, kolorystyka wg DIN4844) ODBOJNICE REGAŁOWE 9.1

20 Lustra sferyczne Lustra sferyczne zapobiegają wypadkom, ułatwiają i przyśpieszają ruch wózków widłowych. Dostępne wersje podwieszane, montowane do ścian i słupów, kulowe, płaskie, eliptyczne. Dostępny w wielkościach Ø mm 400 x 600 mm, 600 x 800 mm, 800 x 1000 mm LD U-18a lustrzanka fi500mm LD U-18b lustrzanka 400x600mm Lustro sklepowe półkula 800mm 360,- zł 660,- zł 440,- zł LUSTRA SFERYCZNE 10.1

21 Odbojnice na słupy oświetleniowe Nieodzowne na parkingach są odbojnice na słupy oświetleniowe. Stosowane są również do zabezpieczenia hydrantów i masztów. Dostępne wersje kotwione i fundamentowane, ze stężeniem lub bez. Dostępny w wysokości 650 mm Wymiary pod stopy 200x200, 250x250, 350x350 Kosz zabezpieczający 250x ,- zł Ramka zabezpieczająca 212,- zł ODBOJNICE NA SŁUPY OŚWIETLENIOWE 11.1

22 Instrukcja kotwienia odbojnic przemysłowych 1. Ustawienie elementu zgodnie z rysunkiem technicznym lub wskazaniem przez projektanta. 2. Zaznaczenie otworów montażowych przy pomocy np. ołówka. *dopuszczalne odchyłki od wartości nominalnych otworów montażowych mogą utrudnić wiercenie otworów wg. jednego szablonu, dlatego wskazane jest zaznaczenie każdego otworu z osobna Wiercenie otworów w miejscach uprzednio zaznaczonych. Podczas wiercenia należy uwzględnić rozmiar kotew/śrub montażowych oraz grubość stopy montażowej (5, 10, 15mm). Materiał montażowy należy dobrać indywidualnie dla każdej odbojnicy, ponieważ nawet podobne odbojnice mogą mieć różne otwory ze względów technologicznych Ustawienie elementu i przykręcenie kotew/śrub montażowych. Sposób montażu kotew/śrub określa ich producent. 5 Instrukcja kotwienia dotyczy wszystkich odbojnic przemysłowych CITYMETAL ze stali zwykłej, w przypadku odbojnic ze stali nierdzewnej prosimy o używanie właściwej instrukcji. Instrukcja dotyczy montażu odbojnic przemysłowych w miejscach utwardzonych, tj. w litym betonie, w posadzkach zbrojonych i niezbrojonych, w asfalcie z podbitką z tłucznia bazaltowego. W przypadku montażu odbojnic na kostce betonowej lub płytach ażurowych zaleca się stosowania fundamentu. W takiej sytuacji należy konsultować się z projektantem. Wybór materiału montażowego między kotwami a śrubami zależy od rodzaju podłoża przewidywanego obciążenia odbojnicy. Producent zaleca stosowanie kotew np. HILTI HST lub HSL, w przypadku występowania dużych obciążeń należy dobrać kotwy z wiązaniem adhezyjnym np. HILTI HVA. W przypadku montażu w materiałach o niskiej nośności wybór kotew należy konsultować z projektantem. SG Complex Tech, Młoda 12, PL Kielce, Poland, PL sg@sgcomplextech.pl T Mob

23 Instrukcja montażu odbojnic w istniejącej posadzce 1. Zaznaczenie miejsc na posadzce, w których mają być montowane odboje. 2. Wywiercenie otworów w posadzce przy pomocy wiertnicy i diamentowego wiertła koronowego. Średnicę korony należy dobrać tak, żeby między elementem mocowanym a posadzką zostawić wystarczającą ilość miejsca na zaprawę cementową. 3. Poziomowanie odboju i wypełnienie otworu zaprawą Po wywierceniu otworów należy przy pomocy np. klinów drewnianych wypoziomować element mocowany. Następnie należy wlać zaprawę cementową (zaleca się stosowanie zapraw do podlewek np. PAGEL) Usunięcie klinów i wygładzenie powierzchni Po wyschnięciu należy usunąć kliny i wyrównać powierzchnie prac. 3 4 W razie potrzeby należy konsultować sposób montażu z projektantem. SG Complex Tech, Młoda 12, PL Kielce, Poland, PL sg@sgcomplextech.pl T Mob

24 Instrukcja montażu odbojnic przemysłowych łączonych 1. Ustawienie elementu zgodnie z rysunkiem technicznym lub wskazaniem przez projektanta. 2. Połączenie elementów poprzez zsunięcie odpowiednich elementów na ścisk. W razie potrzeby ostrożnie uderzać miękkim młotkiem gumowym. W przypadku odbojnic ocynkowanych w tulejkach mogą znajdować się otwory technologiczne, jednak nie są one wykorzystywane podczas łączenia. 3. Po właściwym połączeniu i ustawieniu przystąpić do właściwego montażu zgodnie z instrukcja Instrukcja kotwienia odbojnic przemysłowych. Instrukcja montażu dotyczy wszystkich odbojnic przemysłowych CITYMETAL ze stali zwykłej, w przypadku odbojnic ze stali nierdzewnej prosimy o używanie właściwej instrukcji. Instrukcja dotyczy montażu odbojnic przemysłowych w miejscach utwardzonych, tj. w litym betonie, w posadzkach zbrojonych i niezbrojonych, w asfalcie z podbitką z tłucznia bazaltowego. W razie wystąpienia odchyłek od poziomu 0 posadzki, można przy niewielkich różnicach dociągnąć elementy śrubami, w przypadku dużych odchyłek dodatkowo podłożyć podkładki stalowe lub blachę stalową. SG Complex Tech, Młoda 12, PL Kielce, Poland, PL sg@sgcomplextech.pl T Mob

25 Wagi rur stalowych Średnica zewnętrzna Grubość ścianki ,6 2,9 3,2 4 4,5 6,3 17,2 0,75 0,936 1,02 1,1 1,3 1, ,789 0,987 1,08 1,17 1,38 1,5 20 0,888 1,12 1,22 1,33 1,58 1,72 21,3 0,952 1,2 1,32 1,43 1,71 1, ,38 1,76 1,94 2,11 2,56 2,83 3,68 31,8 1,47 1,87 2,07 2,26 2,74 3,03 3, ,48 1,89 2,08 2,27 2,76 3,05 3,99 33,7 1,56 1,99 2,2 2,41 2,93 3,24 4, ,63 2,08 2,3 2,51 3,06 3,38 4, ,87 2,4 2,65 2,9 3,55 3,94 5,24 42,4 1,99 2,55 2,82 3,09 3,79 4,21 5,61 48,3 2,28 2,93 3,25 3,56 4,37 4,86 6, ,56 3,3 3,65 4,01 4,93 5,49 7,41 60,3 2,88 3,7 4,11 4,51 5,55 6,19 8,39 76,1 3,65 4,71 5,24 5,75 7,11 7,95 10,8 88,9 4,29 5,53 6,15 6,76 8,38 9,37 12,8 101,6 4,91 6,35 7,06 7,77 9,63 10,8 14,8 114,3 5,54 7,16 7,97 8,77 10,9 12,2 16, ,46 8,36 9,3 10,2 12,7 14,3 19,7 139,7 6,79 8,79 9,78 10,8 13, , , ,2 12,3 15,3 17,1 23,7 177,8 8,67 11,2 12,5 13,8 17,1 19,2 26,6 193,7 9,46 12,3 13, , ,1 219,1 10,7 13,9 15, ,2 23,8 33,1 244, ,5 17, ,7 26, ,4 17,3 19,3 21,3 26,5 29,8 41,4 Waga wyrażona w kg / mb SG Complex Tech, Młoda 12, PL Kielce, Poland, PL sg@sgcomplextech.pl T Mob

26 Notatki. SG Complex Tech, Młoda 12, PL Kielce, Poland, PL sg@sgcomplextech.pl T Mob

27 SG Complex Tech Sebastian Gronowski Młoda 12, PL Kielce, Polska Dział sprzedaży Mob T +48 (41) F +48 (41) sg@sgcomplextech.pl
