Instrukcja obsługi ARISTO 1 INSTRUKCJA OBSŁUGI

Transkrypt

1 1 INSTRUKCJA OBSŁUGI

2 2 JAK DBAĆ O NOTEBOOKA Nie uciskaj i nie dotykaj zbyt mocno matrycy ekranu. Nie ustawiaj notebooka na chwiejnych lub niestabilnych powierzchniach. Nie używaj notebooka podczas deszczu i burzy, ani w innych ekstremalnych warunkach Nie narażać notebooka na oddziaływanie silnego pola magnetycznego. Nie wystawiać notebooka na działanie silnych promieni słonecznych Nie używać notebooka w niskich i skrajnie niskich temperaturach Nie kłaść ciężkich przedmiotów na notebooku, ani nie stosować silnego ucisku na obudowę. Nie manipuluj bateriami w pobliżu notebooka. Nie pozwól dzieciom na takie zabawy. Nie pozostawiaj notebooka w zakurzonym lub zadymionym pomieszczeniu Zapobiegać nagłym zmianom temperatury otoczenia, w jakim pracuje notebook Nie kłaść notebooka w pobliżu ognia lub innych źródeł ciepła Aby zapobiec przegrzewaniu się notebooka z powody ciepła wydzielanego przez procesor, nie zasłaniaj otworów wentylacyjnych. Nie domykaj notebooka pchając matrycę, ani nie przenoś notebooka trzymając za ekran Nie spryskuj ekrany bezpośrednio wodą ani innym środkiem chemicznym W czasie podróży przechowuj notebooka obok siebie jako bagaż podręczny. Nigdy nie zostawiaj go z pozostałym bagażem.

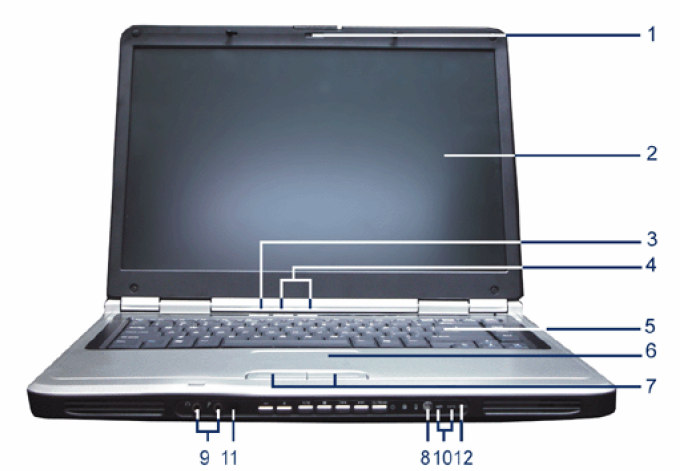

3 3 Budowa notebooka Poniżej przedstawiono zdjęcia i opisy poszczególnych elementów notebooka Rys. 1. Widok notebooka ARISTO SMART 400 / PRESTIGE 790 Ekran Wyświetlacz w notebooku pełni taką samą funkcję, jak monitor w komputerze stacjonarnym. Notebooki ARISTO SMART 400 / PRESTIGE 790 wyposażone są w wyświetlacz 15,4 (1400 x 1050 lub 1280 x 800 TFT color). W przeciwieństwie do monitora, wyświetlacz LCD nie wytwarza szkodliwego promieniowania oraz zapewnia stabilny obraz. UWAGA! Zamknięcie wyświetlacza, przy włączonym notebooku, powoduje wyłączenie wyświetlacza. Otwarcie wyświetlacza spowoduje jego ponowne włączenie. Dbałość o wyświetlacz Wyświetlacz LCD jest bardzo delikatny i wymaga szczególnej dbałości. W celu utrzymania go w dobrym stanie przestrze-

4 4 gać należy poniższych wskazówek: Zamykać wyświetlacz, gdy notebook nie jest używany zapobiegnie to osadzaniu się kurzu. Do czyszczenia nie stosować żadnych środków chemicznych. Wyświetlacz czyścić używając czystej i delikatnej szmatki. Nie dotykać powierzchni wyświetlacza palcami ani innymi przedmiotami. Nie kłaść żadnych ciężkich przedmiotów na zamkniętym notebooku. Przy zamykaniu wyświetlacza zwracać uwagę aby żadne przedmioty nie znajdowały się na klawiaturze może to spowodować porysowanie a nawet pęknięcie wyświetlacza. Lampki stanu LED Notebook wyposażony jest w zestaw lampek LED wyświetlających stan pracy podstawowych urządzeń i ładowania akumulatorów. Panel Audio DJ Przyciski umożliwiające obsługę płyt Audio CD bez konieczności uruchamiania systemu operacyjnego. Włącznik Wciśnięcie przycisku włącza/wyłącza notebooka. Gdy notebook jest włączony krótkie wciśnięcie przycisku powoduje zamknięcie systemu operacyjnego (Windows) bez konieczności posługiwania się poleceniami systemowymi. Klawisze szybkiego dostępu Klawisze aktywujące zaprogramowane aplikacje. Klawiatura W notebooku wbudowana jest pełno wymiarowa klawiatura umożliwiająca wygodną pracę. Touchpad i klawisze touchpada Touchpad z wbudowanymi dwoma klawiszami jest urządzeniem wskazującym spełniającym funkcję identyczną jak mysz komputerowa. Funkcja scroll umożliwia łatwe przeglądanie i przewijanie stron internetowych.

5 5 Regulacja głośności Umożliwia ustawienie pożądanego poziomu głośności. Czytnik kart multimedialnych Umożliwia odczyt kart pamięci typu flash:. Odczytuje karty Memory Stick, Secure Digital (SD), MultiMediaCard (MMC). Umożliwia wymianę danych (zdjęcia, pliki mp3 i dokumentów) z innymi urządzeniami multimedialnymi (aparaty cyfrowe, odtwarzacze mp3) i komputerami.

6 6 1 Złącze linki Kensington Lock Port PCMCIA i przycisk wyzwalający Łącza PCMCIA pozwalające na rozszerzenie możliwości notebooka poprzez zainstalowanie dodatkowych urządzeń (np. karty ISDN). Port podczerwieni Port do transmisji danych w podczerwieni. Złącze linki Kensington Lock Prostokątny otwór umożliwia przymocowanie kabla typu Kensington, będącego skutecznym zabezpieczeniem przed kradzieżą notebooka.

7 7 Gniazdo zasilające Gniazdo zasilające służące do podłączenia zewnętrznego zasilacza. Port TV-out (S-Video) Port umożliwiający podłączenie odbiornika telewizyjnego. Port VGA 15-pinowy port analogowy do podłączenia monitora zewnętrznego.

8 8 Port równoległy 25-pinowy port równoległy służy do podłączenia urządzeń zewnętrznych, kompatybilnych z tym standardem połączeń. Przeważnie wykorzystywany jest on do podłączenia drukarki. Port modemowy (RJ-11) Gniazdo typu RJ-11 do podłączenia kabla modemowego RJ-11 Port karty sieciowej LAN (RJ-45) Gniazdo typu RJ-45 do podłączenia kabla sieciowego umożliwiającego pracę notebooka w sieci FastEthernet 10/100. Port IEEE1394 FireWire Port służący do podłączenia kamery cyfrowej lub innych urządzeń wymagających szybkiego przepływu danych. Porty USB pinowy porty USB do podłączenia dowolnych urządzeń zewnętrznych wykonanych w standardzie USB2.0. Gniazda Audio Gniazda typu jack służące do podłączenia zewnętrznego mikrofonu i zewnętrznych urządzeń audio takich jak: słuchawki, zewnętrzne głośniki, magnetofon, itp. Włacznik karty WLAN Włącza/wyłącza wbudowana kartę sieci bezprzewodowej. Jeśli nie korzystasz z sieci WLAN wyłącz kartę, w celu oszczędzania energii. Zatrzask zamykający Zatrzask wykorzystywany jest do blokowania wyświetlacza w pozycji zamkniętej. W celu otwarcia wyświetlacza należy delikatnie przesunąć zatrzask i odchylić ekran LCD Odbiornik pilota zdalnego sterowania Umożliwia przesyłanie poleceń z pilota zdalnego sterowanie do notebooka umożliwiającego kontrolowania aplikacji multi-

9 9 medialnych (opcja). Wskaźnik Instant On Media Player Diody wskazujące tryb pracy oprogramowania Instant On Media Player. Napęd optyczny Wbudowany w notebooku napęd DVDCDRW/DVDRW (w zależności od wersji notebooka). Wejście Composite (Audio/S-Video) (opcja) Umożliwia podłączenie do notebooka zewnętrznych urządzeń audio/video (odtwarzacze, kamery video itp.). Wyposażenie opcjonalne. Antena TV Port umożliwiający podłączenie zewnętrznej anteny umożliwiającej odbiór programów telewizyjnych (opcja). 2. Włączanie notebooka Zasilacz sieciowy Aby podłączyć notebooka do zasilania należy postąpić w następującej kolejności: 1.Podłączyć kabel zasilacza do wtyczki w obudowie notebooka 2.Podłączyć kabel zasilający do gniazdka elektrycznego. Zachowanie takiej kolejności pozwoli za zabezpieczenie notebooka przed skokiem iskry elektrycznej i zniszczeniem. Notebook wyposażony jest w uniwersalny zasilacz zewnętrzny. Oznacza to, że można go podłączyć zarówno do sieci 110- V-120V jak i 220V-240V. W celu podłączenia zasilacza zewnętrznego, postępować należy w sposób następujący: Upewnić się, że notebook jest wyłączony. Podłączyć wtyczkę zasilającą zasilacza do gniazda znajdującego się na bocznej ściance notebooka.

10 10 Włączyć przewód zasilający do gniazdka. Podłączenie zasilacza zewnętrznego powoduje zapalenie się odpowiedniej lampki na panelu kontrolnym. Używać tylko zasilacza dostarczonego razem z notebookiem. Inne zasilacze, nawet te wyglądające podobnie, mogą spowodować uszkodzenie notebooka. Zasilacz zewnętrzny nie jest wyposażony w wyłącznik rozwierający oba obwody zasilające, tak więc dla jego skutecznego odłączenia od sieci zasilającej istnieje konieczność wyjmowania wtyczki zasilającej z gniazda sieciowego. Ze względów bezpieczeństwa, urządzenie instalowane być powinno w pobliżu łatwo dostępnego gniazda sieciowego. Ładowanie baterii Baterie Li-Ion są bateriami, które można ładować poprzez podłączenie notebooka do sieci energetycznej. Ładowanie baterii może przebiegać tylko wtedy, gdy jest ona prawidłowo zamontowana w notebooku. W bateriach typu Li-Ion nie występuje tzw. efekt pamięci. Dlatego też nie jest konieczne rozładowanie baterii do samego końca przed podłączeniem zasilacza (aczkolwiek zalecamy przestrzeganie pełnych cykli pracy baterii od maksymalnego naładowania baterii do całkowitego wyczerpania baterii). Czas ładowania można skrócić, jeśli w tym czasie nie pracujemy na notebooku. Po odłączeniu zasilacza zewnętrznego, notebook automatycznie przechodzi do pracy na wbudowanej baterii. Przed rozpoczęciem pracy na baterii należy ją naładować do pełna. Bateria jest w pełni naładowana, gdy zgaśnie lampka kontrolna ładowania. Proces ten trwa od ok. 3 godz. (przy wyłączonym notebooku) do ok. 5 godz. (przy włączonym notebooku). Otwieranie panelu matrycy Aby przystąpić do pracy z notebookiem należy otworzyć panel ekranu poprzez zwolnienie zatrzasku i delikatne uniesienie matrycy ku górze.

11 11 Włączenie notebooka W celu rozpoczęcia pracy postępować należy w sposób następujący: Otworzyć pokrywę górną zawierającą panel wyświetlający. Włączyć komputer wciskając w tym celu przycisk włącznika. Ustawić panel wyświetlający w pozycji zapewniającej dobrą widoczność. Jasność i kontrast wyświetlacza można dodatkowo ustawić wykorzystując do tego celu odpowiednie kombinacje klawiszy. Każdorazowo po włączeniu notebooka, przeprowadzany jest test wewnętrzny (POST Power-On Self Test) mający na celu sprawdzenie stanu wszystkich podstawowych podzespołów. W przypadku stwierdzenia niezgodności konfiguracji sprzętu z tą zapisaną w pamięci CMOS RAM, na ekranie pojawia się komunikat informujący o błędzie wraz z prośbą o uruchomienie programu BIOS Setup w celu skorygowania błędu. W przypadku pomyślnego zakończenia testu POST, notebook poszukuje systemu operacyjnego na jednym z trzech mediów: dyskietce 3,5, dysku twardym bądź płycie CD, w zależności od ustawionej w programie Setup kolejności boot-owania. Wyłączenie notebooka. W celu wyłączenia notebooka postępować należy w sposób następujący: Upewnić się, że zachowane zostały wszystkie dane i zamknięte wszystkie programy. Upewnić się, że nie świeci się żadna z lampek kontrolnych wskazująca na pracę któregokolwiek z wbudowanych urządzeń (napęd dyskietek, dysk twardy, napęd CD-ROM). Wyjąć dyskietkę lub/i płytę CD-ROM z odpowiednich napędów. Jeżeli wykorzystywany jest system operacyjny wyposażony w APM lub ACPI (Windows2000/XP) wybrać opcję Zamknąć system i notebook automatycznie się wyłączy. W przeciwnym przypadku, po zamknięciu wszystkich aplikacji przesunąć wyłącznik i przytrzymać go w tej pozycji przez ok. 2 sek.

12 12 Wyłączyć zasilanie wszystkich urządzeń zewnętrznych podłączonych do notebooka. Odłączyć zasilacz zewnętrzny. Zamknąć górną pokrywę notebooka. Klawiatura Notebook wyposażony jest w nisko profilową klawiaturę, która zachowuje wszystkie cechy funkcjonalne pełno wymiarowej 104/105-cio klawiszowej klawiatury i posiada pełen zestaw klawiszy funkcyjnych F1 F12. Na klawiaturze notebooka istnieją ponadto klawisze oznaczone innym kolorem oraz specjalny klawisz funkcyjny Fn. Część funkcji realizowana jest poprzez użycie kombinacji dwóch lub więcej klawiszy. Początkujący użytkownicy komputera zauważą, że na klawiaturze występują pewne klawisze, np. Ctrl czy Ins, które nie mają odpowiedników na klawiaturze maszyny do pisania. Funkcje tych klawiszy w dużym stopniu zależą od wykorzystywanego systemu operacyjnego oraz od używanych aplikacji programowych, jednak jako ogólną regułę przyjąć można następującą konwencję: Esc Naciśnij klawisz Esc w celu skasowania lub zrezygnowania z wykonywania komendy lub funkcji. PrtScr Naciśnij klawisz PrtScr (drukuj ekran) aby przesłać informację znajdującą się na ekranie do portu równoległego notebooka lub do schowka Enter Naciśnij klawisz Enter w celu wykonania komendy. W wielu edytorach tekstu, przyciśnięcie tego klawisza powoduje przeniesienie kursora do początku kolejnej linii, tak jak ma to miejsce w zwykłej maszynie do pisania. Shift Naciśnij klawisz Shift, aby w połączeniu z innym klawiszem wprowadzić dużą literę, bądź by wprowadzić znaki typu % lub #, których znaczenia znajdują się w lewym górnym rogu klawiszy. Pewne programy wykorzystują go, w kombinacji z innymi klawiszami, do wykonywania komend.

13 13 BackSpace Num Lock Naciśnij klawisz Backspace w celu skasowania znaku, znajdującego się po lewej stronie kursora. Tak jak w maszynie do pisania, klawisz ten używany jest do korygowania błędnie wprowadzonych znaków. Naciśnij klawisz NumLock w celu wykorzystania klawiatury numerycznej. Pause/Break Naciśnij klawisz Pause aby czasowo zatrzymać wykonywanie komendy. Przyciśnięcie dowolnego klawisza przywraca jej wykonywanie. Ins Naciśnij klawisz Ins (wstaw), aby zmienić sposób pracy klawiatury z "wstawiania" na "przepisywanie". W trybie "wstawiania", wprowadzane znaki wstawiane są pomiędzy znaki już istniejące, powodując przesunięcie wszystkich znaków, znajdujących się po prawej stronie kursora, o jedno pole w prawo. W trybie "przepisywania", wprowadzane znaki wstawiane są w miejsce istniejących już znaków znajdujących się na pozycji kursora. Del Naciśnij klawisz Del (kasuj) w celu skasowania znaku znajdujące go się po prawej stronie kursora, i przesunięcia pozostałych, znajdujących się z prawej strony kursora, o jeden znak w lewo. Tab Naciśnij klawisz Tab (tabulator) aby przesunąć kursor o określoną ilość znaków w prawo (tak jak ma to miejsce w normalnej maszynie do pisania). Klawisz ten jest często wykorzystywany do poruszania się pomiędzy oknami dialogowymi i opcjami menu. CapsLock Naciśnij klawisz CapsLock w celu wprowadzania dużych liter. Ctrl Klawisz Ctrl, w połączeniu z innymi klawiszami, wykorzystywany jest w wielu programach do wykonywania pewnych specjalnych komend i funkcji, jednak jego dokładne znaczenie zależy od stosowanej aplikacji. Alt Klawisz Alt, w połączeniu z innymi klawiszami, wykorzystywany jest w wielu programach do wykonywania specjalnych komend i funkcji, jednak jego dokładne znaczenie zależy od stosowanej aplikacji.

14 14

15 15 Win Dwa specjalne klawisze do pracy pod Windows. Klawisz z logo Windows uruchamia menu Start w lewej dolnej części ekranu. Drugi z klawiszy otwiera menu właściwości i odpowiada naciśnięciu prawego klawisza myszy przy wskazywaniu na dowolny obiekt na pulpicie Windows. Klawisz funkcyjny Fn Oprócz omówionych powyżej klawiszy, na klawiaturze notebooka znajduje się klawisz funkcyjny specjalnego przeznaczenia oznaczony symbolem Fn. W kombinacji z innymi klawiszami służy on do uruchamiania pewnych funkcji specjalnych (np. rozjaśniania ekranu) Klawiatura numeryczna Notebook wyposażony jest w klawiaturę numeryczną, oferującą sposób wprowadzania liczb i operatorów matematycznych identyczny jak w tradycyjnych kalkulatorach. Klawisze tej części klawiatury oznaczone są kolorem niebieskim, i uaktywniane są przez pierwsze jednokrotne naciśnięcie klawisza NumLock. Włączenie klawiatury numerycznej identyfikowane jest zapaleniem się odpowiedniej ikony na panelu kontrolnym. Powrót do klawiatury standardowej następuje po ponownym naciśnięciu klawisza NumLock. Rys. Klawiatura numeryczna.

16 16 Opis podstawowych funkcji i urządzeń Napęd optyczny. Zainstalowany w notebooku napęd optyczny obsługuje wszystkie popularne formaty: Audio/Music CDs, Photo CDs, MS- DOS MSCDEX Mode 1 / Mode 2, CD-ROM, CD-RW/R, CWC, DVDR/RW Video CDs. Może on być wykorzystywany do zapisu danych na dyskach typu CD. Zainstalowany napęd obsługuje dyski DVD o pojemności od 4,7GB do 17 GB. Napęd zainstalowany w notebooku obsługuje wyłącznie dyski jednostronne; dwustronne wymagają obrócenia w celu uzyskania dostępu do drugiej strony. W celu umieszczenia dysku w kieszeni napędu wykonać należy następujące czynności: włączyć notebooka nacisnąć przycisk otwierający kieszeń napędu znajdujący się po prawej stronie notebooka na panelu czołowym napędu delikatnie umieścić dysk na właściwym miejscu zwracając uwagę na odpowiednie usytuowanie dysku (stroną do odczytu - do dołu) zamknąć kieszeń napędu Nie należy otwierać napędu optycznego, gdy pali się lampka kontrolna. Urządzenie wskazujące. Notebook wyposażony jest w wewnętrznie połączony z portem typu PS/2 touchpad, który pozwala na wykorzystywanie oprogramowania rozpoznającego urządzenie wskazujące. Łączy on w sobie wysoką rozdzielczość oraz ergonomiczny kształt umożliwiający jednakowo wygodną pracę osobom prawo- jak i leworęcznym. Jest on sprzętowo i programowo kompatybilny z Microsoft Mouse i IBM PS/2. O ile niektóre z aplikacji automatycznie, w trakcie instalacji, rozpoznają obecność touchpada, o tyle inne wymagają ręcznej instalacji drivera. Drivery specjalnie napisane do zainstalowanego touchpada dołączone są na dysku CD. Obejmują one standardowy interfejs pomiędzy touchpadem a aplikacjami programowymi, monitorujący pozycję kursora i otrzymujący dane od klawiszy touchpada, oraz oferują pewne rozszerzone funkcje opracowane specjalnie do pracy z notebookiem.

17 17 Posługiwanie się touchpadem Touchpad jest urządzeniem wskazującym czułym na dotyk, spełniającym wszystkie funkcje tradycyjnej myszy komputerowej. Jego podstawową funkcją jest poruszanie kursora po ekranie. Po skonfigurowaniu oprogramowania użytkowego, poświęcić należy chwilę czasu na zapoznanie się z zasadami pracy z touchpadem. Umieścić prawą lub lewą dłoń w sposób swobodny na podkładce znajdującej się obok touchpada, tak, aby kciuk lub palec wskazujący znajdował się na płytce touchpada. Przesuwać palec po touchpadzie delikatnie go dotykając - wskaźnik poruszał się będzie po ekranie zgodnie z kierunkiem ruchu palca. Wybierać obiekt poprzez umieszczenie na nim wskaźnika touchpada a następnie przyciśnięcie i zwolnienie lewego klawisza. Sposobem alternatywnym jest delikatne uderzenie w płytkę touchpada symulujące naciśnięcie klawisza - touchpad wyczuwa i emuluje naciśnięcie klawisza. Innym sposobem wyboru obiektu jest ustawienie na nim wskaźnika touchpada i szybkie, dwukrotne wciśnięcie lewego klawisza lub dwukrotne uderzenie w płytkę touchpada. Aby przesunąć obiekt z jednego miejsca ekranu do innego, należy umieścić wskaźnik na żądanym obiekcie i dwukrotnie "kliknąć na nim" w celu zablokowania go. Przesunąć obiekt do żądanego miejsca i zwolnić lewy klawisz lub zdjąć palec z płytki touchpada, aby osadzić obiekt w wybranym miejscu. Parametry pracy touchpada konfigurowane są przy pomocy dostarczonego oprogramowania, tak więc nie należy zapominać o zainstalowaniu driverów.

18 18 Podłączanie zewnętrznych urządzeń wyświetlających. Podłączanie zewnętrznego monitora. W celu podłączenia monitora zewnętrznego, zastosować się należy do wskazówek podanych poniżej: Upewnić się, że zarówno notebook jak i monitor zewnętrzny są wyłączone. Podłączyć odpowiednią końcówkę kabla od monitora do portu monitora zewnętrznego w notebooku. Jeżeli istnieje taka konieczność, to drugą końcówkę kabla podłączyć do monitora. Jeżeli końcówki na kablu mają śruby mocujące - dokręcić je. Podłączyć kabel zasilający monitora do sieci elektrycznej. Włączyć monitor i inne urządzenia peryferyjne podłączone do notebooka, a następnie włączyć notebooka. Obraz z notebooka powinien być automatycznie przełączony na monitor. Jeśli tak się nie stanie, należy nacisnąć kombinację klawisz Fn+F5 celem ustawienia odpowiedniej konfiguracji wyświetlania. Karty PC Cards. Notebook wyposażony jest w gniazdo kart PC (zwanych też PCMCIA), które obsłużyć może jedną kartę typu II, zgodne ze standardem PCMCIA 2.1. Złącze PCMCIA w notebooku obsługiwać może także nowy rodzaj kart PCMCIA, które znane są jako karty Zoomed Video. Karty te wykorzystują do pracy port ZV, które zintegrowany jest z dolnym gniazdem PCMCIA. Standardowe karty PCMCIA wykorzystujące port ZV to: MPEG i Video Capture. Dodatkowym standardem obsługiwanym przez złącze PCMCIA jest CardBus. CardBus jest 32-bitowym rozszerzeniem standardu PCMCIA, działającym jak szybki port komunikacyjny. Szybkość komunikacji porównywalna jest z gniazdem PCI w komputerach stacjonarnych. Standardowe karty wykorzystujące CardBus to: szybkie karty Ethernet (FastEthernet), SC- SI, itp.

19 19 Instalacja kart PCMCIA PCMCIA jest obecnie powszechnie akceptowanym standardem definiującym zarówno projektowanie jak i działanie kart PC. Karty PCMCIA wykonane są zgodnie z filozofią "plug-and-play", tj. możliwe jest ich wkładanie do gniazda w momencie, gdy komputer jest włączony. Ten sposób wkładania kart na gorąco nie może być stosowany w przypadku niektórych kart (szczegółowe wskazówki odszukać należy w dokumentacji dołączonej do karty). Używanie kart PCMCIA wymaga wcześniejszego odpowiedniego skonfigurowania systemu operacyjnego. Wkładanie i wyjmowanie kart PCMCIA Karty PCMCIA wkładane są i wyjmowane z gniazda w taki sam sposób jak dyskietki do / z napędu dysków elastycznych. Aby włożyć kartę PCMCIA, należy ją delikatnie wsunąć do gniazda tak głęboko, aż zablokuje się ona we właściwym miejscu. Po włożeniu, delikatnie podłączyć należy przewody dołączone do danej karty. Przy wyjmowaniu karty PCMCIA należy się upewnić, że nie jest ona w danym momencie obsługiwana przez port, a następnie nacisnąć przycisk umieszczony na odpowiednim gnieździe. Po zwolnieniu karty, wyjąć ją z gniazda. Port USB Port USB jest jednym z nowszych standardów służących do podłączania urządzeń zewnętrznych do komputera. Może to być monitor, skaner czy też inne urządzenie. Port ten potrafi obsłużyć większą ilość urządzeń podłączonych na jednym kablu. Tak więc jego wykorzystanie doprowadzi do zmniejszenia ilości kabli używanych do podłączania urządzeń peryferyjnych. W trakcie podłączania urządzeń do portu USB postępować należy zgodnie z instrukcją obsługi dołączoną do urządzenia. Modem i LAN/sieć bezprzewodowa Wireless LAN. Notebook wyposażony jest w wewnętrzny fax/modem i LAN. Na obudowie zainstalowane jest gniazdo typu RJ-45, które

20 20 akceptuje kabel sieciowy z końcówką RJ-45 i kabel modemowy z końcówką RJ-11. Fax/modem pozwala na przesyłanie danych z prędkością do 56 Kbps oraz wysyłanie i odbieranie transmisji faksowych z prędkością do 14.4 Kbps. Wewnętrzny moduł LAN pozwala na prowadzenie transmisji sieciowych z prędkością do 1000 Mbps. Maksymalna prędkość transmisji w przypadku modułu Wireless LAN b/g (sieć bezprzewodowa) wynosi 54 Mbps i uzależniona jest w znacznej mierze od aktualnych warunków (odległość pomiędzy urządzeniami, ilość ścian i przeszkód itp.) System zasilania bateryjnego. Notebook wyposażony jest w ładowalne akumulatory typu Li-Ion. Umożliwiają one pracę z notebookiem bez zewnętrznego źródła zasilania. Wykorzystywane w ARISTO bardzo nowoczesne procesory o niskim napięciu zasilającym, powodują wyraźne wydłużenie czasu pracy notebooka na baterii. Dłuższe czasy pracy na akumulatorach uzyskać można po uaktywnieniu opcji zawansowanego systemu zarządzania poborem mocy. Przy włączonej opcji oszczędzania energii, użytkownik informowany jest o niskim stanie naładowania baterii poprzez miganie lampki kontrolnej oraz wydawane sygnały dźwiękowe. W takim przypadku należy natychmiast podjąć działania mające na celu zabezpieczenie. Gdy planuje się częste i wydłużone wykorzystywanie akumulatora w czasie podróży, należy rozważyć możliwość zakupienia opcjonalnego drugiego akumulatora. Jeżeli jest to tylko możliwe, baterię należy ładować zawsze do stanu pełnego naładowania. Inicjalizacja baterii Każdorazowo po wymianie wewnętrznej baterii na nową, należy ją najpierw odpowiednio uformować, tak, aby system pomiaru stanu naładowania baterii w Windows był odpowiednio wykalibrowany i mógł z nią odpowiednio współpracować. W tym celu należy dwukrotnie wykonać procedurę kalibracji opisaną poniżej: Zainstalować baterię w notebooku. Włączyć notebooka i sprawdzić stopień naładowania baterii. Nowa bateria powinna być całkowicie rozładowana. Jeżeli nie jest rozładowana, to należy pozostawić komputer włączony tak długo, aż bateria rozładuje się całkowicie. Podłączyć zasilacz zewnętrzny i pozostawić notebook wyłączony tak długo, aż bateria naładuje się do maksymalnego poziomu. Stan ten wskazywany będzie poprzez zgaśnięcie lampki kontrolnej ładowania.

21 21 Odłączyć zasilacz zewnętrzny i włączyć notebooka na zasilaniu bateryjnym pozostawić notebooka włączonego. Spowoduje to rozładowanie baterii w notebooku, aż do jego wyłączenia. Podłączyć zasilacz zewnętrzny i pozostawić notebooka aż do całkowitego naładowania baterii. Powtórzyć cały proces. Po przeprowadzeniu takiego cyklu bateria jest odpowiednio uformowana i wskazania systemu pomiaru stanu baterii w Windows będą prawidłowe. Powyższą procedurę powtarzać należy średnio co 30 dni. Pozwoli to na dłuższe utrzymanie baterii w jak najlepszym stanie i na wydłużenie ich żywotności. Praca na baterii Ilość energii nagromadzonej w baterii jest zmienna i zależy od wielu czynników. I tak, baterie typu Li-Ion potrafią nagromadzić jej więcej niż NiMH (w tej samej objętości). Po n cyklach ładowania i rozładowania, pojemność baterii stopniowo zmniejsza się. W sytuacji, kiedy efekt zmniejszania pojemności baterii jest już wyraźny, zaleca się wymianę baterii na nową, co pozwoli zachować większy komfort pracy. Czas pracy na baterii zależy dość wyraźnie od konfiguracji notebooka i trybu pracy. Silniejszy procesor, większy wyświetlacz, większa pamięć operacyjna, częste korzystanie z napędu dyskietek, odtwarzanie dźwięków i sekwencji video, częstsze wykorzystywanie napędu CD-ROM - wszystko są to czynniki powodujące, że czas ten może ulec nawet dość wyraźnemu skróceniu. Ładowanie/rozładowanie baterii Podłączenie zasilacza zewnętrznego powoduje, że automatycznie rozpoczyna się proces ładowania baterii, co sygnalizowane jest przez odpowiednią lampkę kontrolną. Podczas tego procesu przestrzegać należy wskazówek podanych poniżej: Ładownie baterii nie jest możliwe, jeśli temperatura baterii jest niższa niż 0 o C lub wyższa od 45 o C. Proces ładowania przerwany zostanie automatycznie, jeżeli w jego trakcie bateria podgrzeje się do temperatury wyższej niż 60 o C. Po pełnym rozładowaniu baterii, odczekać należy około 30 minut przed rozpoczęciem procesu jej ładowania. W trakcie ładowania nie należy odłączać zasilacza zewnętrznego aż do momentu pełnego naładowania baterii. Po zakończeniu procesu ładowania, odczekać należy około 30 minut przed rozpoczęciem pracy na baterii. Nie pozostawiać całkowicie rozładowanej baterii na zbyt długi okres czasu, gdyż może to mieć wpływ na jej wydajność.

22 22 Lokalny system zarządzania poborem mocy Lokalny system zarządzania poborem mocy steruje podzespołami notebooka. W sytuacji, gdy podzespół jest nieaktywny przez pewien określony okres czasu, system zwalnia jego pracę lub całkowicie go wyłącza w celu zredukowania poboru mocy. Podsystemem sterowanym przez lokalny system zarządzania poborem mocy jest dysk twardy. Globalny system zarządzania poborem mocy Globalny system zarządzania poborem mocy wprowadza notebooka w stan ograniczonego poboru mocy w sytuacji, gdy jest on nieaktywny przez pewien określony okres czasu. Notebook wyprowadzany jest z tego stanu po zarejestrowaniu jakiejkolwiek aktywności systemu (np. naciśnięcie klawisza). Globalny system zarządzania poborem mocy pracuje w sposób dwustopniowy: Stan zwolnienia pracy Standby Stan zawieszenia pracy Suspend Czasy nieaktywności dla w/w stanów działają sekwencyjnie tzn., gdy notebook znajdzie się w jednym ze stanów (np. Standby) to rozpoczyna się odliczanie czasu nieaktywności niezbędnego do wprowadzenia stanu kolejnego. Ręczne wprowadzenie notebooka w stan oszczędzania poboru mocy Użytkownik ma możliwość ręcznego wprowadzenia notebooka w stan Suspend poprzez zamknięcie górnej pokrywy notebooka. UWAGA! Ze względu na stały rozwój technologii specyfikacje techniczna, opis funkcji i urządzeń może ulec zmianie. Czas pracy na bateriach i wydajność komputera zależą od konfiguracji, zainstalowanego oprogramowania i ustawień sytemu. Podane czasy pracy na bateriach mogą ulec zmianie.
