1 URZĄD PATENTOWY RZECZYPOSPOLITEJ POLSKIEJ Badania patentowe stanu techniki Warszawa, r. Arkadiusz Kwapisz Ekspert Koordynator Badań Międzynarodowych Departament Badań Patentowych Urząd Patentowy RP

2 Zakres prezentacji 1. Cel poszukiwań w stanie techniki. 2. Klasyfikacje patentowe. 3. Obszar poszukiwań. 3.1 Ogólnodostępne bazy literatury patentowej. 3.2 Ogólnodostępne bazy literatury niepatentowej. 4. Sposoby znajdowania właściwej klasyfikacji. 4.1 Znajdowanie klasyfikacji MKP umieszczonej na stronie Urzędu Patentowego RP 4.2 Znajdowanie klasyfikacji IPC za pomocą Espacenet u 4.3 Znajdowanie klasyfikacji IPC za pomocą WIPO IP Service Assistance 4.4 Znajdowanie klasyfikacji IPC za pomocą Depatisnet IPC search 5. Poszukiwanie w stanie techniki 5.1 Strategia poszukiwania 5.2 Poszukiwanie dla wybranych rozwiązań wspomaganych programem do maszyn cyfrowych (CII) Klawiatura z funkcją autoryzacji użytkownika Sposób zabezpieczania pamięci przed utratą zawartości

3 1. Cel poszukiwań patentowych w stanie techniki Celem poszukiwania jest sporządzenie wstępnej opinii dla zgłaszanego rozwiązania pod względem jego zdolności patentowej. Poszukiwanie w stanie techniki obejmuje analizowanie wszystkich materiałów które zostały opublikowane i które dotyczą zgłaszanego rozwiązania. Poszukiwanie obejmuje: Bazy literatury patentowej Bazy literatury niepatentowej

4 1. Cel poszukiwań patentowych w stanie techniki Bazy literatury patentowej Zalety: -Dokumenty posegregowane tematycznie (klasyfikacja patentowa) i OCR -Data publikacji -Dostęp do większości baz bezpłatny Wady: -brak dostępu do czasopism naukowych G fizyka Mysz komputerowa Rozwiązanie z datą publikacji Bazy literatury niepatentowej Zalety: -Dostęp do materiałów z czasopism naukowych i stron internetowych Wady: -Brak segregacji materiałów -Częsty brak daty publikacji i OCR -Dostęp do większości baz płatny Sterownik silnika krokowego małej mocy po szynie I 2 C Brak daty publikacji A potrzeby ludzkie H elektrotechnika

5 2. Klasyfikacje patentowe Klasyfikacja ma na celu uporządkowanie dokumentów pod względem tematycznym w celu późniejszego określenia obszaru poszukiwań Rodzaje klasyfikacji Klasyfikacja IPC Dostęp do klasyfikacji międzynarodowej IPC można uzyskać pod adresem: ns/ipc/ipcpub/#refresh=page Struktura klasyfikacji IPC zawiera dział, klasę, podklasę, grupę i podgrupę

6 2. 1 Rodzaje klasyfikacji Klasyfikacja MKP Dostęp do klasyfikacji MKP można uzyskać pod adresem: sh=page B60T7/00 klasyfikacja MKP B - dział B60 - klasa B60T - podklasa B60T7 - grupa B60T7/06 - podgrupa Struktura klasyfikacji MKP będąca tłumaczeniem klasyfikacji IPC zawiera dział, klasę, podklasę, grupę i podgrupę

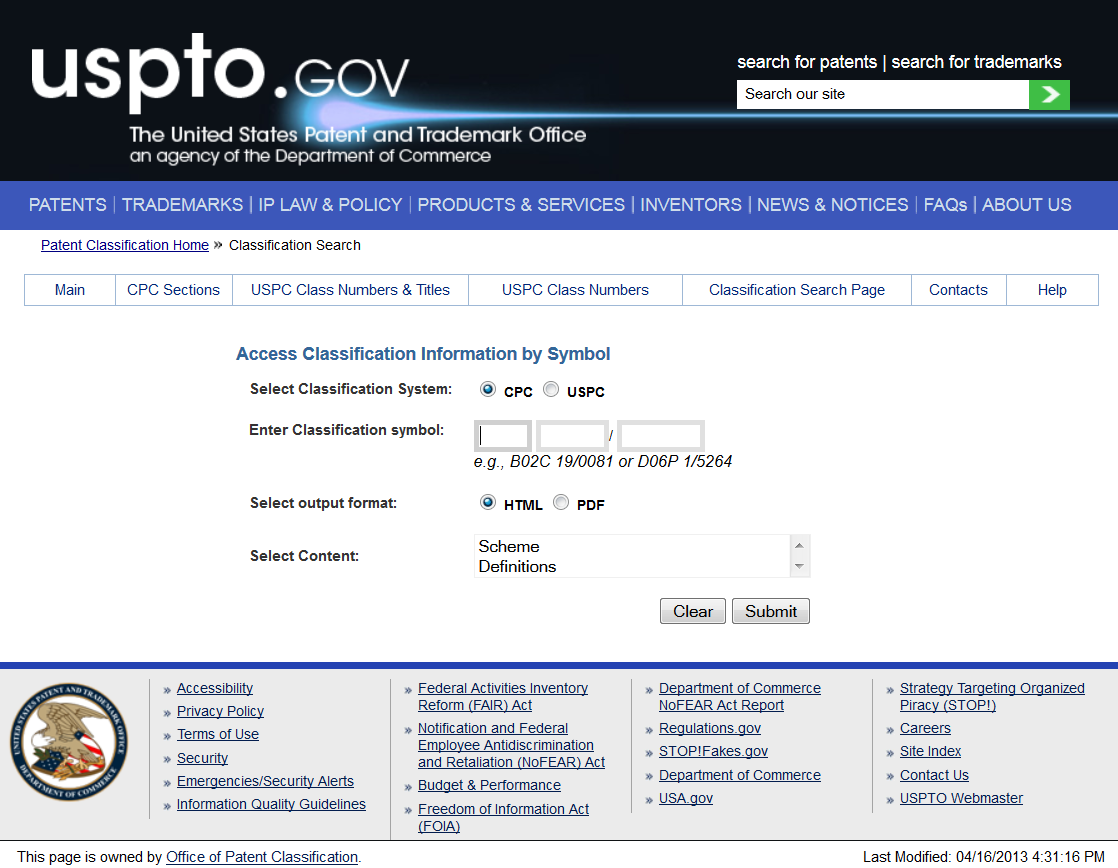

7 2. 1 Rodzaje klasyfikacji Klasyfikacja USPC Dostęp do klasyfikacji amerykańskiej USPC można uzyskać pod adresem atents/classification/

8 2. 1 Rodzaje klasyfikacji Klasyfikacja CPC = ECLA + USPC Wprowadzona r. Dostęp do klasyfikacji CPC można uzyskać pod adresem m/classification?locale=en_e P

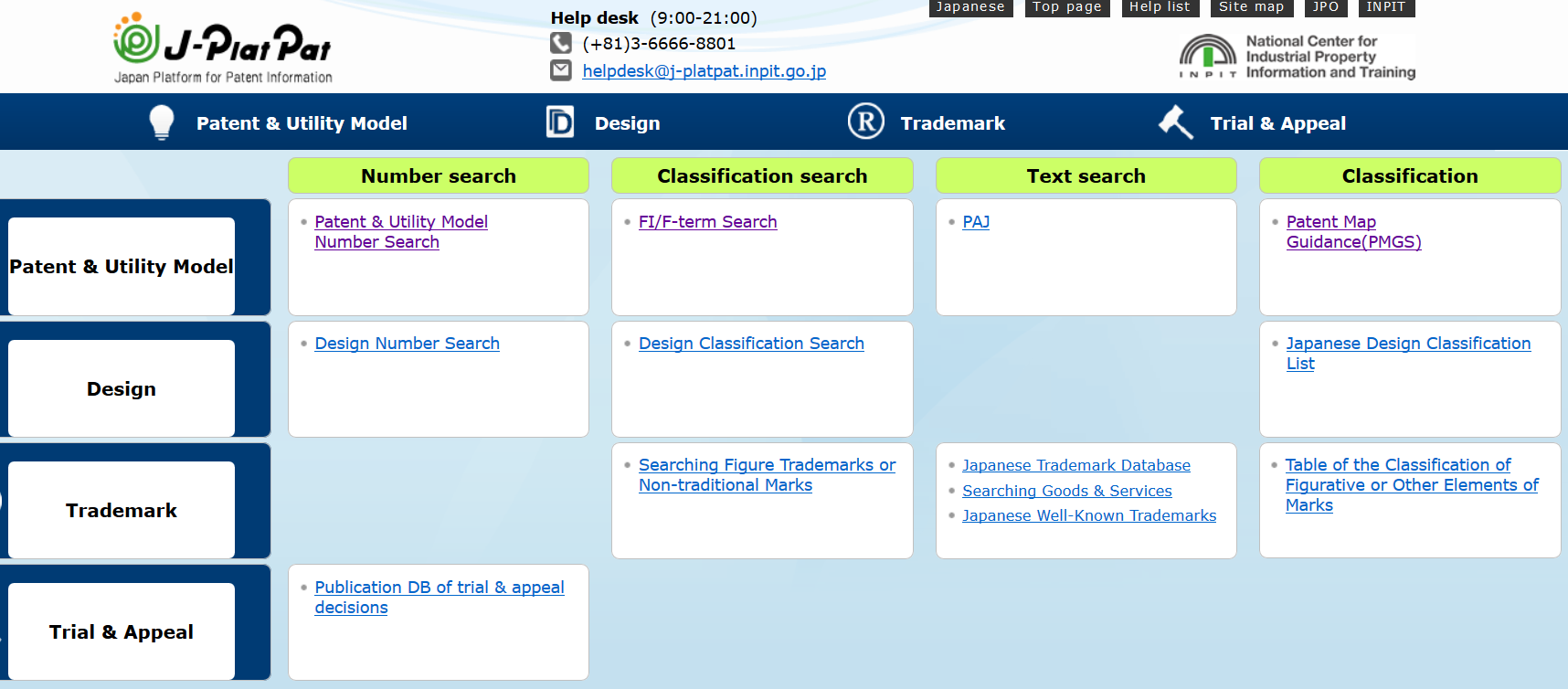

9 2. 1 Rodzaje klasyfikacji Klasyfikacja FI/F-term Dostęp do klasyfikacji japońskiej FI/F-Term można uzyskać pod adresem:

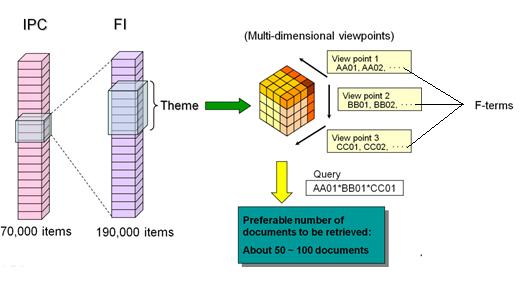

10 2. 1 Rodzaje klasyfikacji Klasyfikacja FI/F-term W celu znalezienia CPA należy dla uprzednio znalezionej klasyfikacji IPC odnaleźć: 1. Theme 2. Viewpoints 3. F-terms

11 3. Obszar poszukiwań 3.1 Bazy literatury patentowej Baza danych Urzędu Patentowego RP Baza jest dostępna pod adresem:

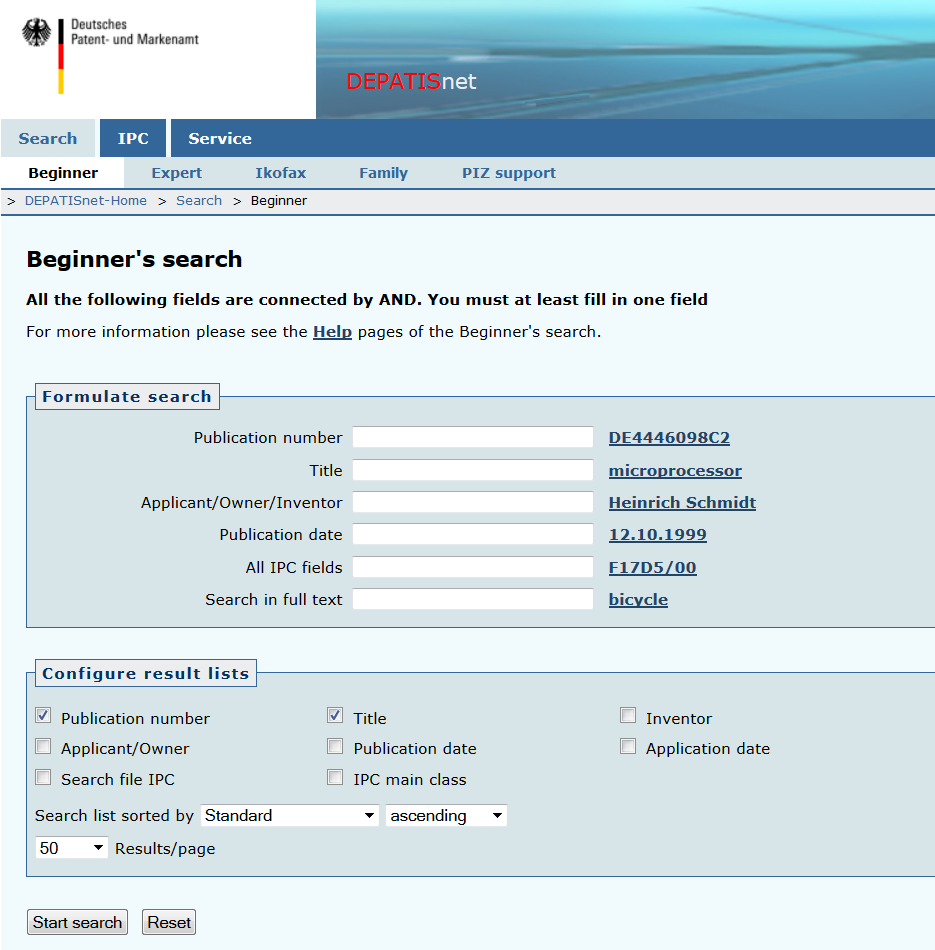

12 3. Obszar poszukiwań 3.1 Bazy literatury patentowej Baza danych Depatisnet Baza jest dostępna pod adresem:

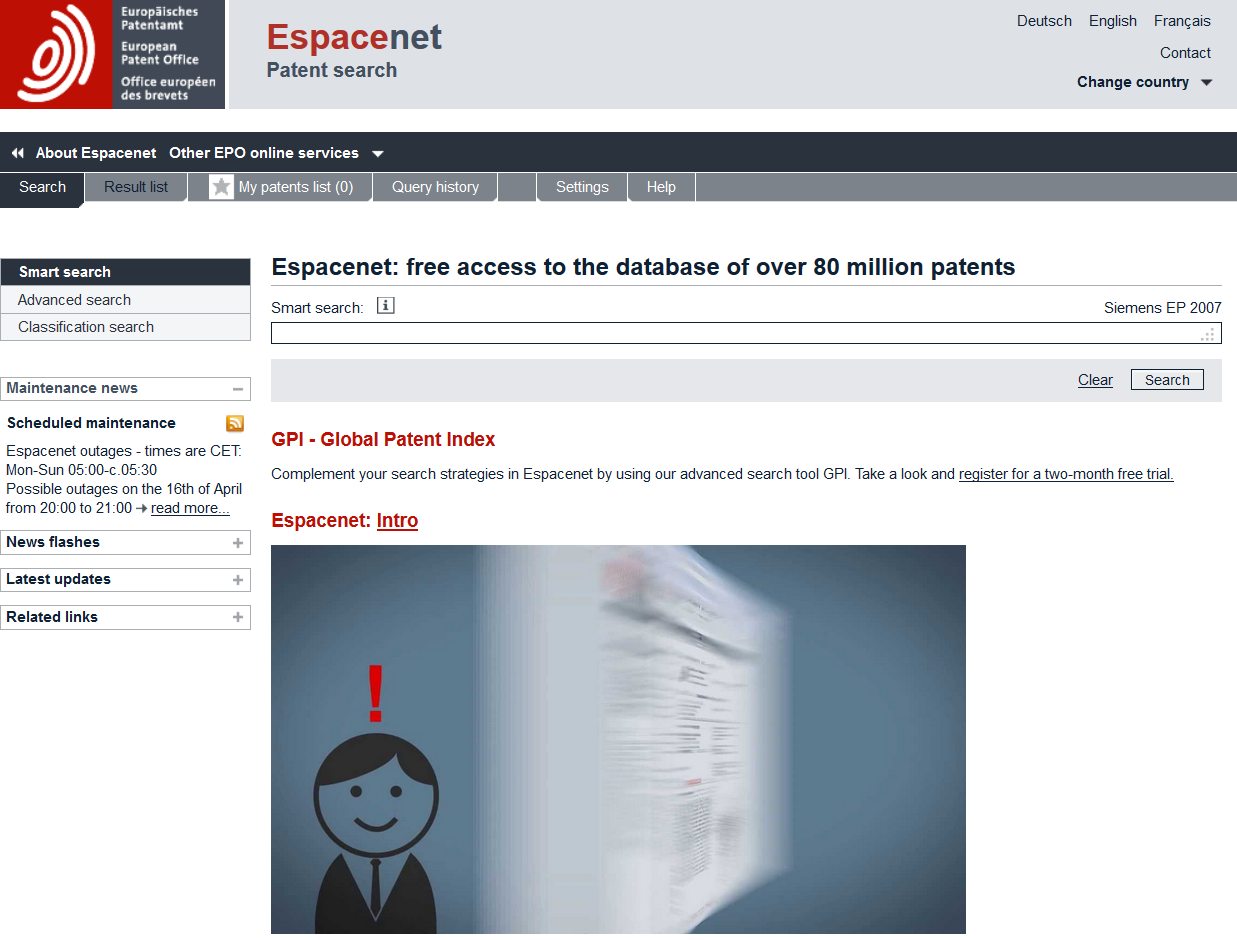

13 3. Obszar poszukiwań 3.1 Bazy literatury patentowej Baza danych Espacenet Baza jest dostępna pod adresem:

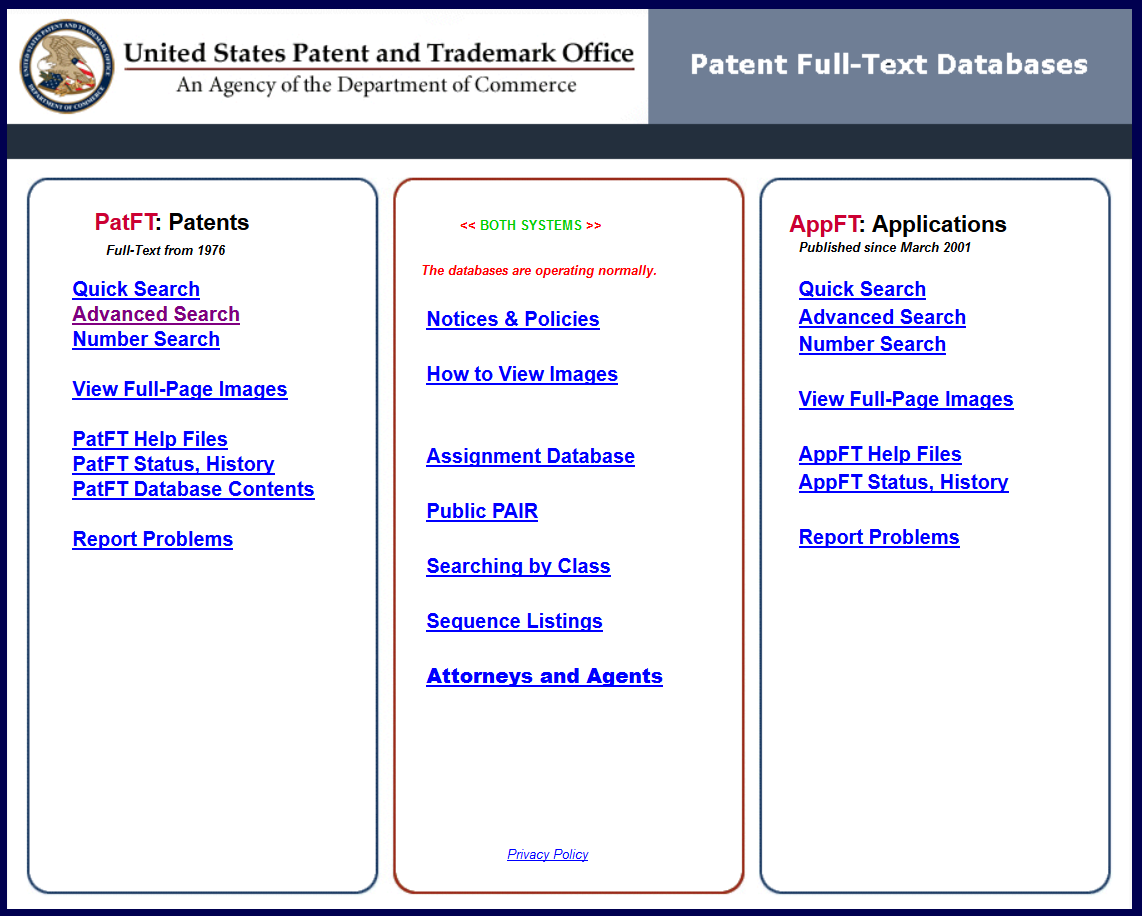

14 3. Obszar poszukiwań 3.1 Bazy literatury patentowej Baza danych USPTO Baza jest dostępna pod adresem:

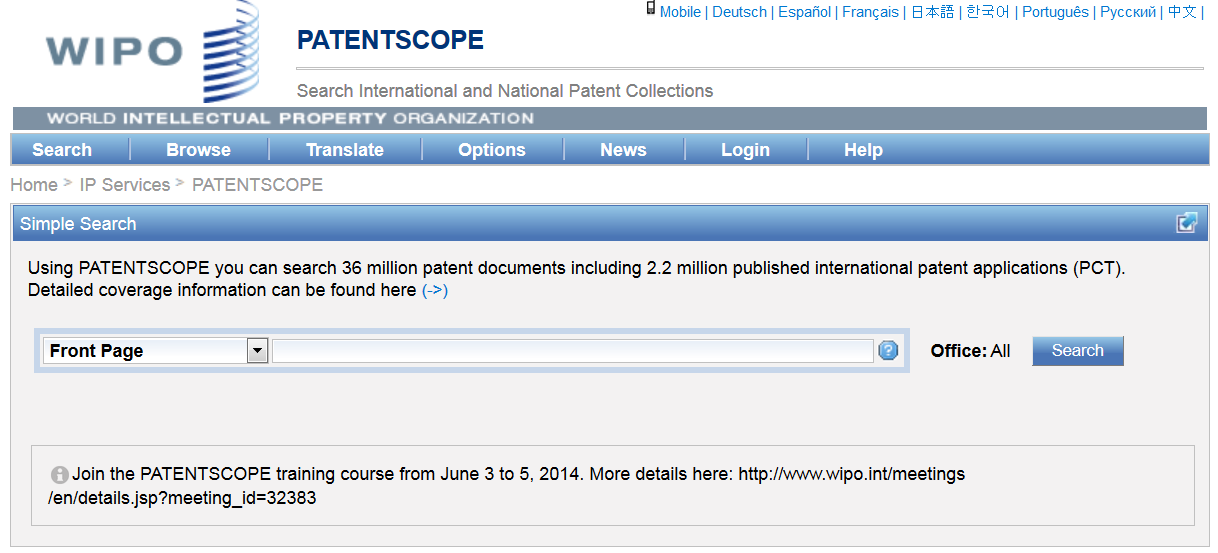

15 3. Obszar poszukiwań 3.1 Bazy literatury patentowej Baza danych PatentScope WIPO Baza jest dostępna pod adresem:

16 3. Obszar poszukiwań 3.1 Bazy literatury patentowej Baza danych Google Patents Baza jest dostępna pod adresem:

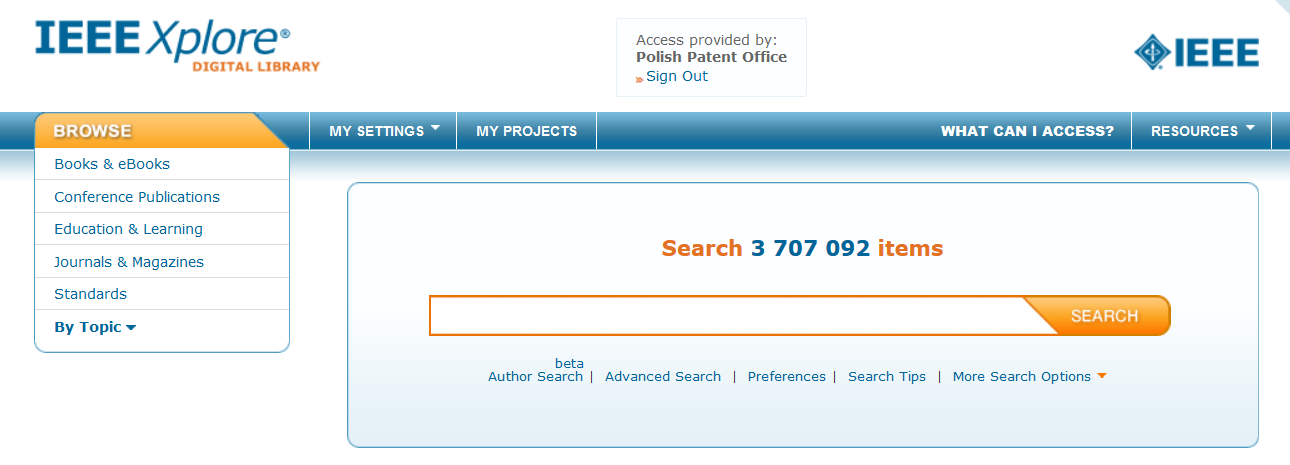

17 3. Obszar poszukiwań 3.2 Bazy literatury niepatentowej Baza danych IEEExplore Baza jest dostępna pod adresem:

18 3. Obszar poszukiwań 3.2 Bazy literatury niepatentowej Baza danych Springer Baza jest dostępna pod adresem:

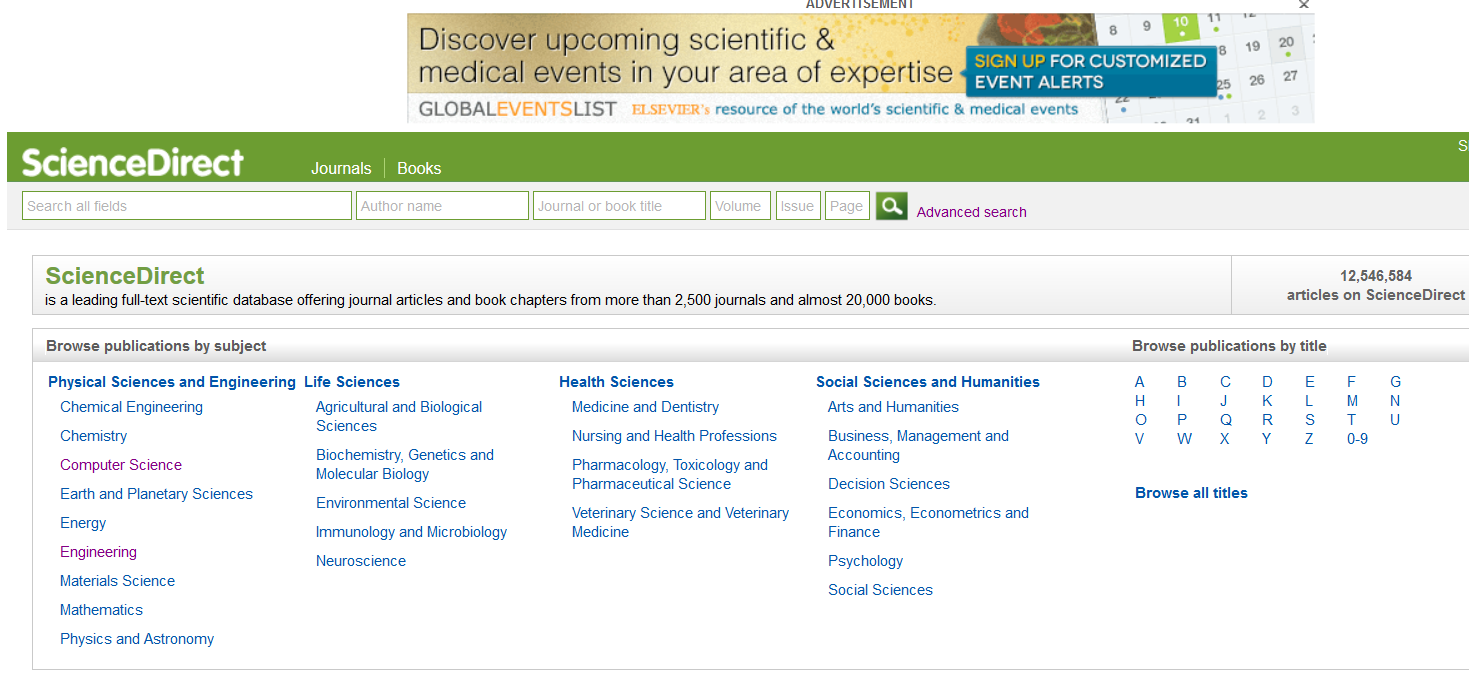

19 3. Obszar poszukiwań 3.2 Bazy literatury niepatentowej Baza danych ScienceDirect Baza jest dostępna pod adresem:

20 3. Obszar poszukiwań 3.2 Bazy literatury niepatentowej Baza danych Google Scholar Baza jest dostępna pod adresem:

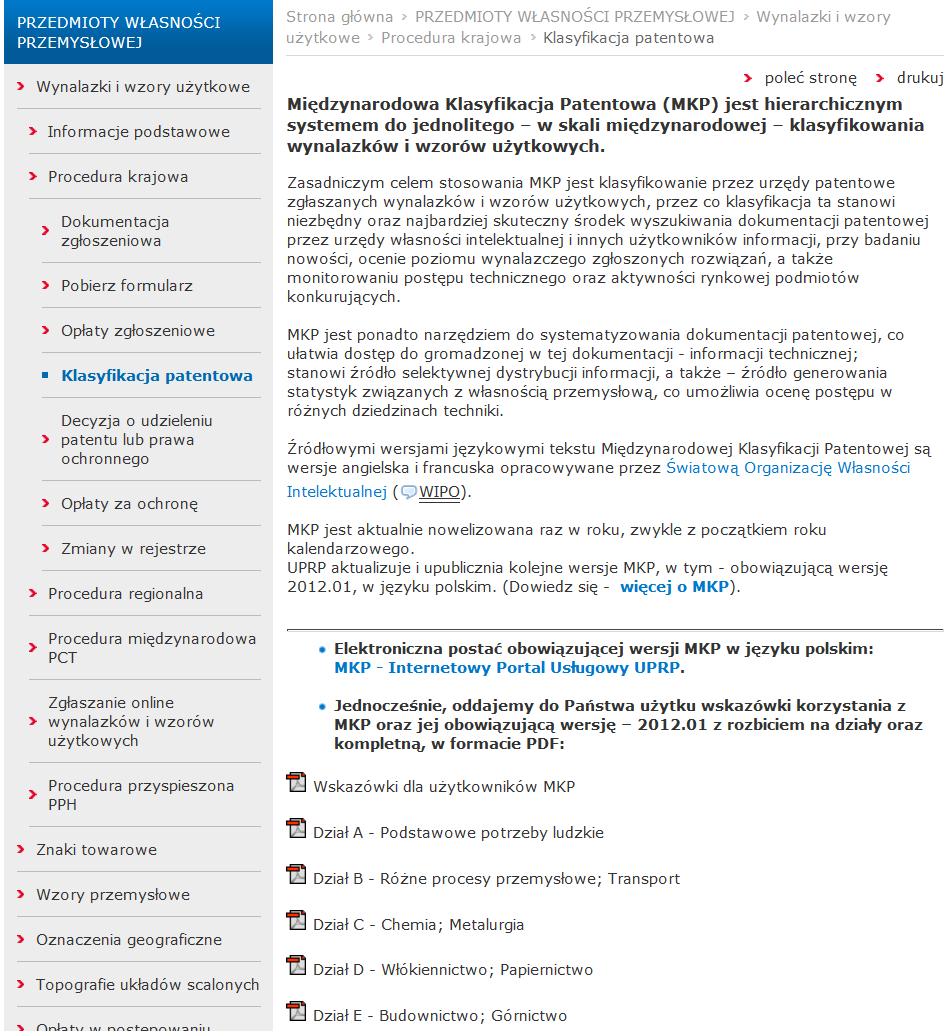

21 4. Sposoby znajdowania właściwej klasyfikacji. 4.1 Znajdowanie klasyfikacji MKP umieszczonej na stronie Urzędu Patentowego RP Klasyfikacja w wersji elektronicznej Klasyfikacja w wersji PDF

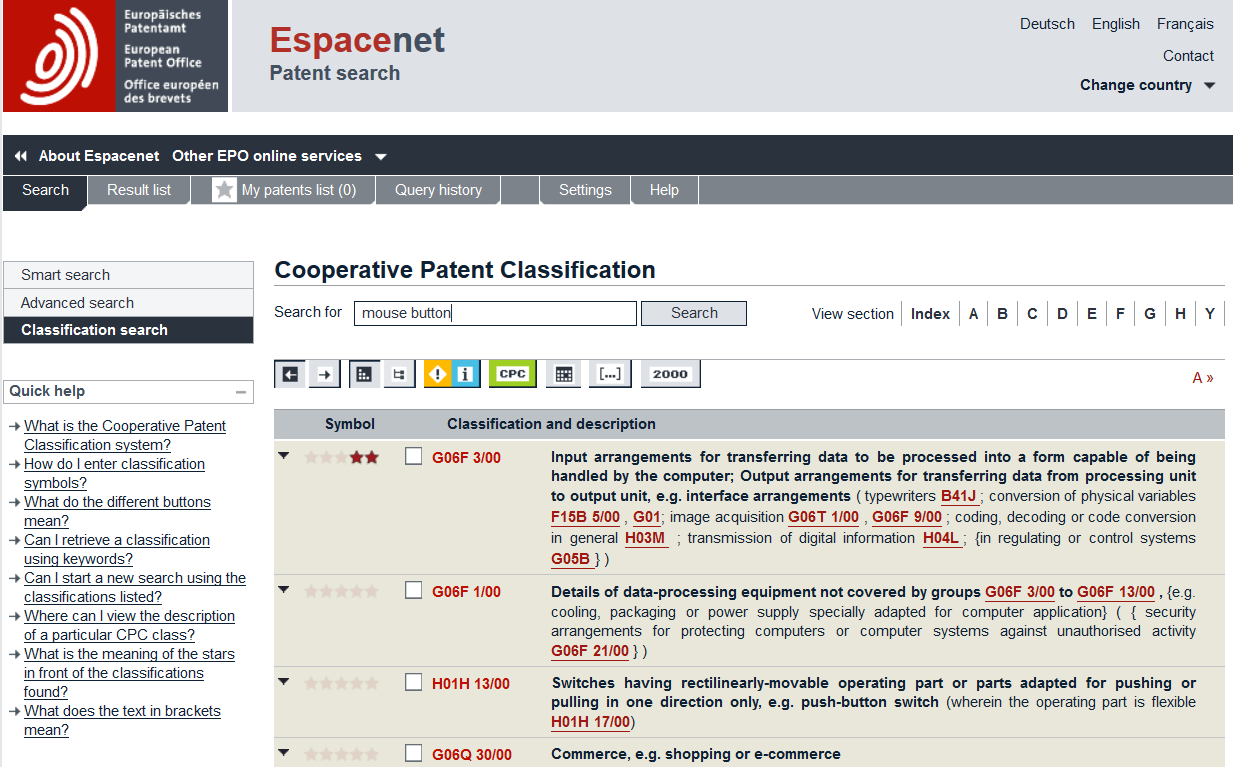

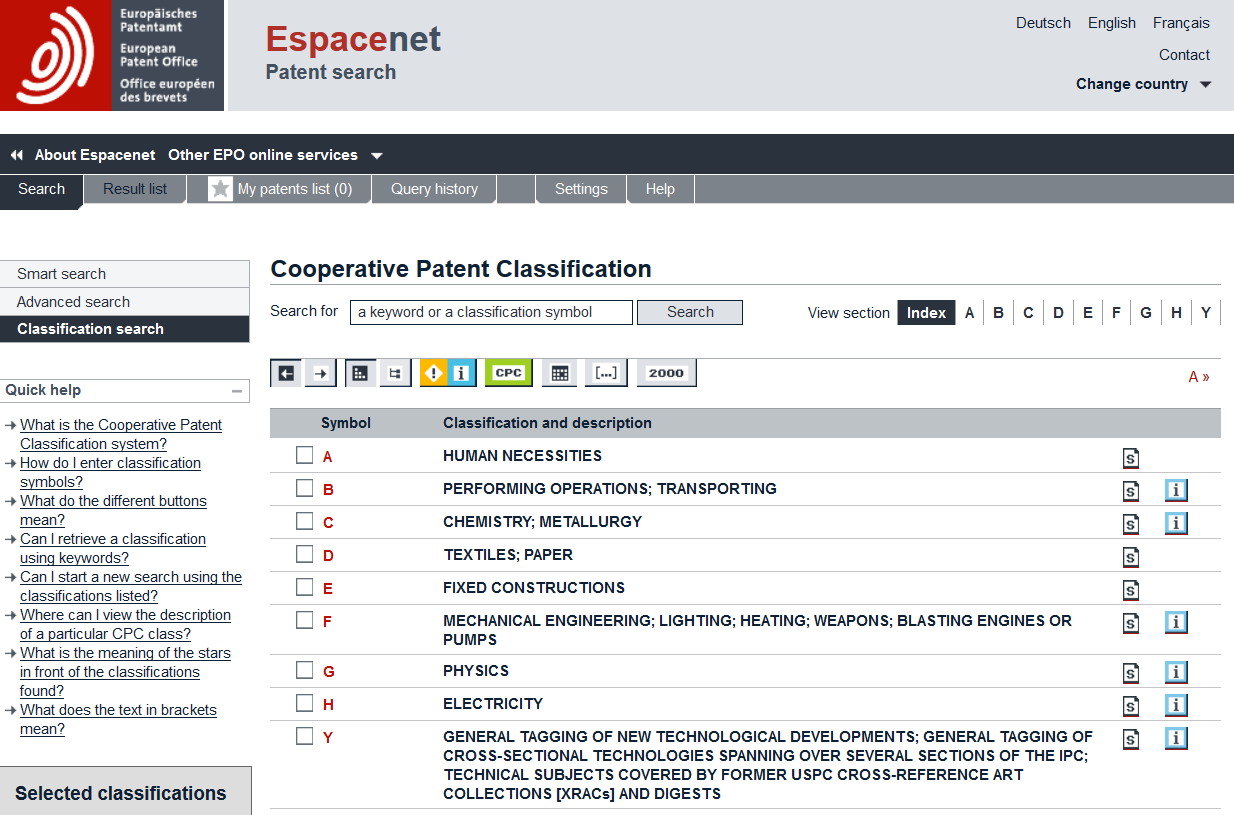

22 4. Sposoby znajdowania właściwej klasyfikacji. 4.2 Znajdowanie klasyfikacji IPC za pomocą Espacenet u W polu Search for w zakładce Classification search wpisujemy słowa kluczowe i po naciśnięciu przycisku Search uzyskujemy statystykę klas w których znajdują się wpisane słowa kluczowe.

23 4. Sposoby znajdowania właściwej klasyfikacji. 4.3 Znajdowanie klasyfikacji IPC za pomocą WIPO IP Service Assistance Po naciśnięciu przycisku STATS w zakładce Assistance pojawi się okno IPC STATS search. W polu Word(s) wpisujemy słowa kluczowe i po naciśnięciu przycisku Display results uzyskujemy statystykę klas w których znajdują się wpisane słowa kluczowe.

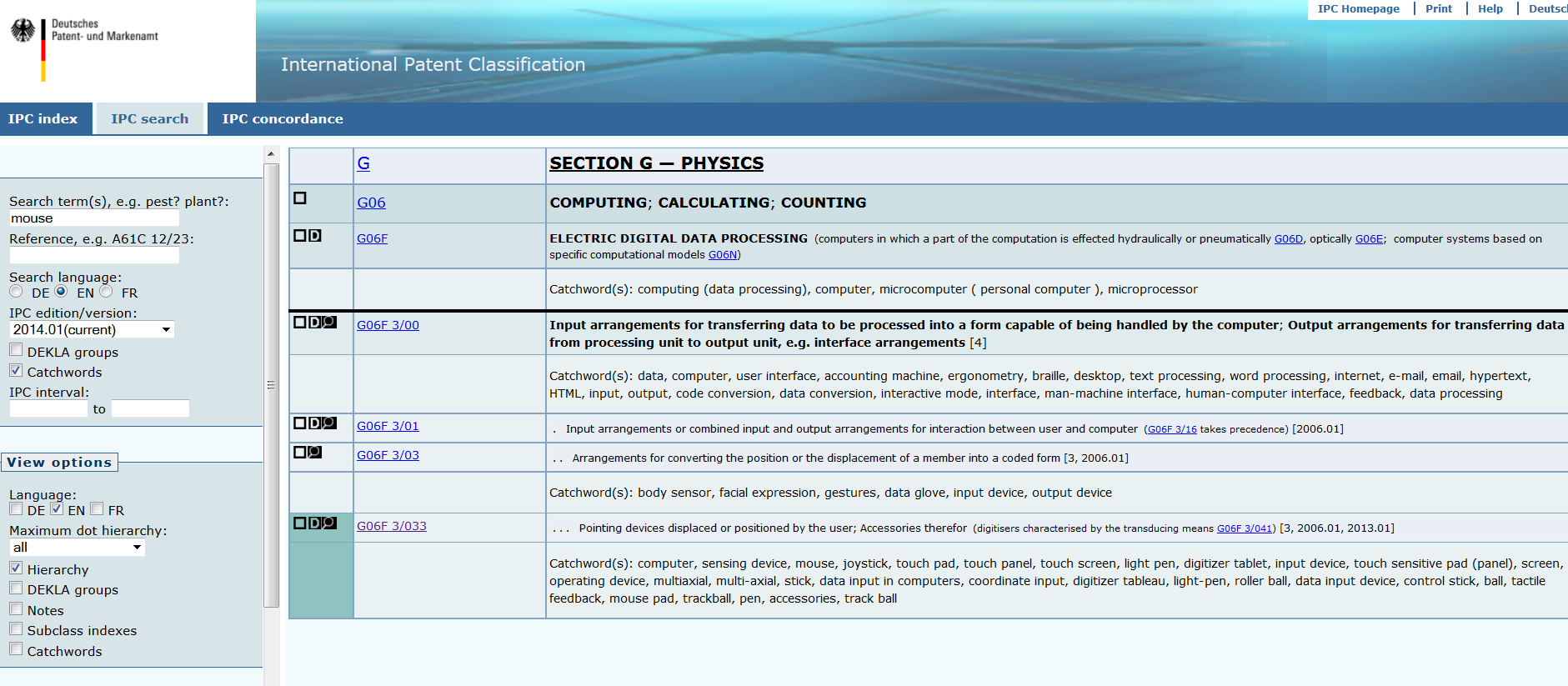

24 4. Sposoby znajdowania właściwej klasyfikacji. 4.4 Znajdowanie klasyfikacji IPC za pomocą Depatisnet IPC search Wybieramy zakładkę IPC search i w polu Search term(s) wpisujemy słowa kluczowe przy zaznaczonym Catchwords i po naciśnięciu przycisku Execute uzyskujemy statystykę klas w których znajdują się wpisane słowa kluczowe.

25 5.1 Strategia poszukiwania 1. Określenie istoty rozwiązania Mysz komputerowa z trzema przyciskami 2. Wyodrębnienie istotnych cech rozwiązania Korpus obudowy z przyciskami, przycisk lewy, prawy i środkowy, przewód, przyciski rozmieszczone na przedniej części obudowy 3. Dobór słów kluczowych PL Mysz komputerowa, obudowa, przycisk lewy, prawy, środkowy, przewód EN Computer mouse, left button, right button, middle button, wire 4. Znalezienie klasyfikacji MKP G06F3/ Wybór obszaru poszukiwań Określenie czy poszukiwanie będzie prowadzone w literaturze patentowej czy niepatentowej 6. Sformułowanie zapytania w celu znalezienia najbliższego stanu techniki CPA* Mouse AND (button OR key) AND left AND right AND middle AND wire *CPA (ang. The closest prior art) rozwiązanie posiadające wszystkie istotne cechy identyczne lub zbieżne z danym rozwiązaniem, dotyczące identycznego lub podobnego problemu i wywołujące zbliżone efekty i należące do tej samej dziedziny techniki

26 5.2 Poszukiwanie dla wybranych rozwiązań CII Klawiatura z funkcją autoryzacji użytkownika Zestaw komputerowy zawierający monitor, komputer (28), mysz oraz klawiaturę do komputera z funkcją autoryzacji użytkownika wyposażoną w zestaw klawiszy i zawierającą moduł czytnika danych biometrycznych (24) oraz gniazdo (22) do podłączenia nośnika pamięci. Czytnikiem danych biometrycznych (24) jest czytnik odcisków palców i/lub skaner tęczówki oka i/lub analizator próbek głosu. Nośnikiem pamięci jest karta SD (25). Czy znane są już takie rozwiązania???

27 5.2 Poszukiwanie dla wybranych rozwiązań CII Klawiatura z funkcją autoryzacji użytkownika 1. Określenie istoty rozwiązania Istota rozwiązania Klawiatura z funkcją autoryzacji użytkownika przy pomocy cech biometrycznych wyposażona w gniazdo do podłączenia pamięci 2. Wyodrębnienie istotnych cech rozwiązania Istotne cechy Klawiatura, biometryczna autoryzacja, identyfikacja, weryfikacja użytkownika, rozpoznawanie tęczówki oka, odcisków palców, próbek głosu, gniazdo pamięci 3. Dobór słów kluczowych Słowa kluczowe (EN) Biometric authorization authorisation authentication verification identification, keyboard, card reader, iris voice sample fingerprint recognization

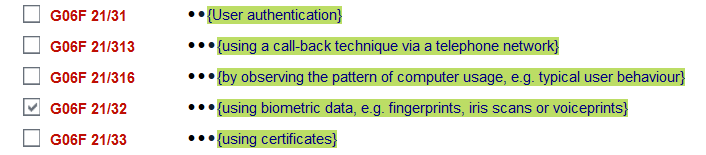

28 5.2 Poszukiwanie dla wybranych rozwiązań CII Klawiatura z funkcją autoryzacji użytkownika 4. Znalezienie klasyfikacji MKP Klasyfikacja Znajdowanie klasyfikacji za pomocą Espacenet

29 5.2 Poszukiwanie dla wybranych rozwiązań CII Klawiatura z funkcją autoryzacji użytkownika 5-6. Wybór obszaru poszukiwań i formułowanie zapytania 5. Obszar poszukiwań Literatura patentowa w Espacenet 6. Formułowanie zapytania przy użyciu operatora (*) Biometric* key* read* Zapytanie Biometric* key* read* Klasyfikacja G06F21/32/exact G06F3/02/low

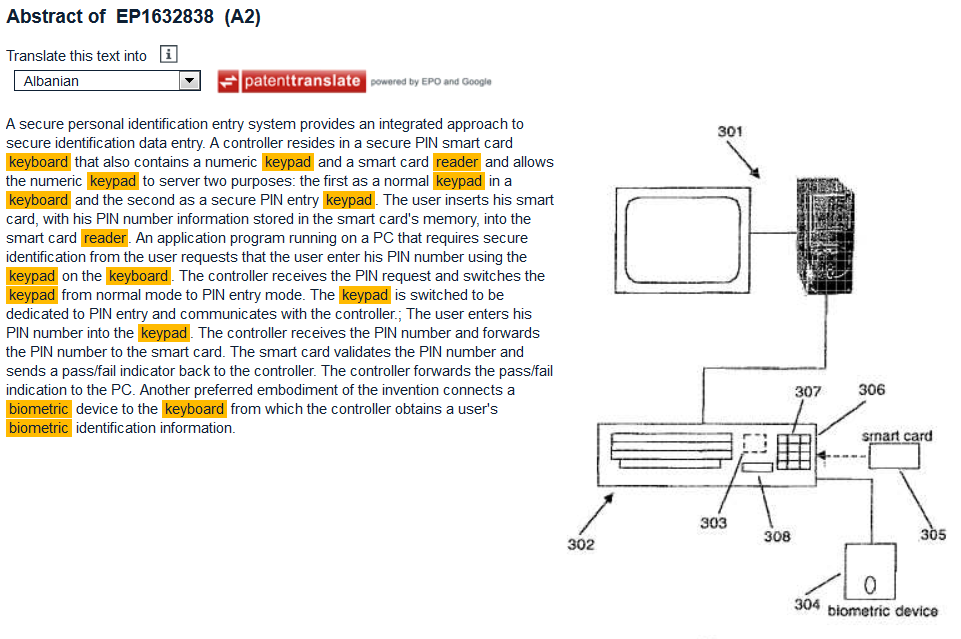

30 5.2 Poszukiwanie dla wybranych rozwiązań CII Klawiatura z funkcją autoryzacji użytkownika Stan techniki Określenie stanu techniki Dokument D1 EP A2 Klawiatura Czytnik kart Urządzenie do biometrycznej autoryzacji Znaleziony dokument będzie podstawą do określenia zakresu żądanej ochrony patentowej.

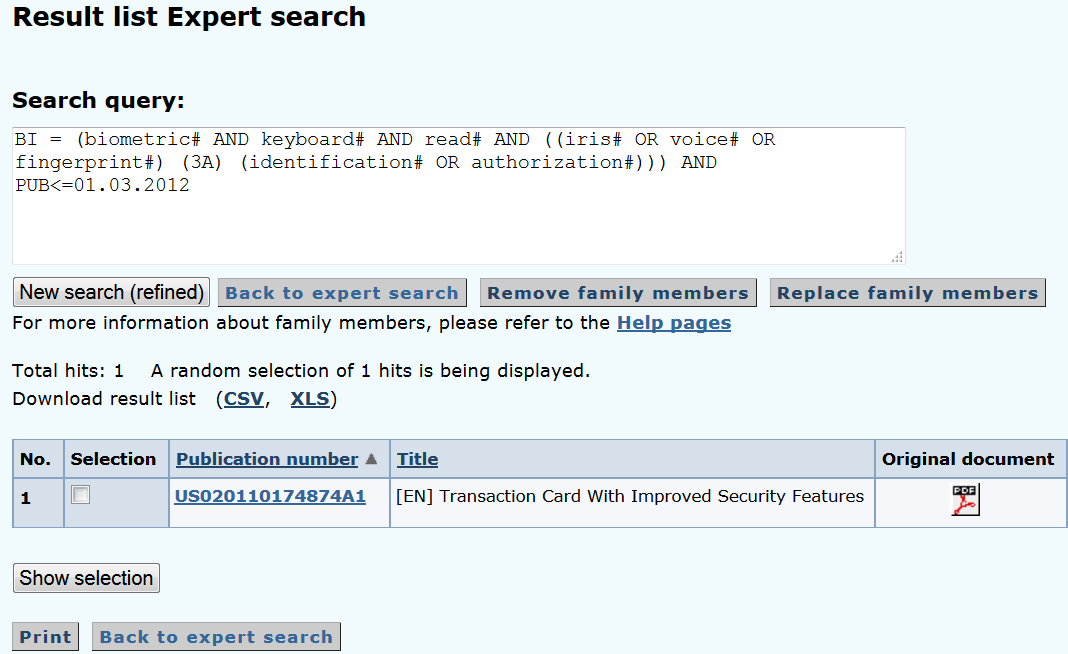

31 5.2 Poszukiwanie dla wybranych rozwiązań CII Klawiatura z funkcją autoryzacji użytkownika 5-6. Wybór obszaru poszukiwań i formułowanie zapytania 5. Obszar poszukiwań Literatura patentowa w Depatisnet 6. Formułowanie zapytania przy użyciu operatorów ( AND, OR i A ) BI = (biometric# AND keyboard# AND read# AND ((iris# OR voice# OR fingerprint#) (2A) (identification# OR authorization# OR verification#))) AND PUB<= Oznaczenia: BI przeszukiwanie pełnotekstowe TI przeszukiwanie po tytułach CL przeszukiwanie po zastrzeżeniach AND operator iloczynu OR operator sumy 2A operator bliskości, cyfra 2 oznacza że pomiędzy wyrazami np. iris i identyfication mogą znajdować się co najwyżej dwa wyrazy. PUB<= poszukiwanie dokumentów opublikowanych przed 1 marca 2012r.

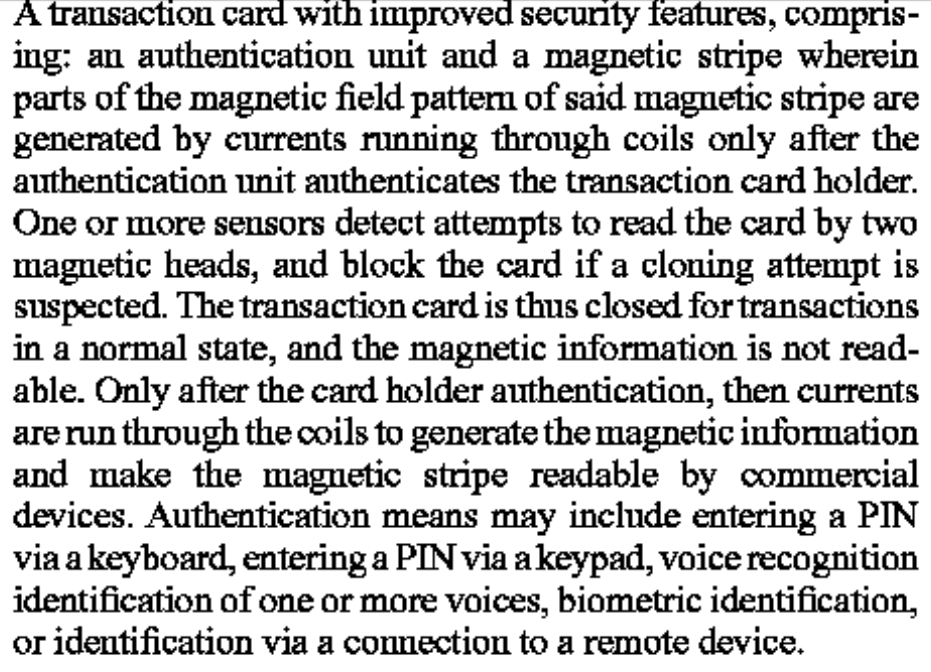

32 5.2 Poszukiwanie dla wybranych rozwiązań CII Klawiatura z funkcją autoryzacji użytkownika Stan techniki Określenie stanu techniki Dokument D2 US A1 Czytnik kart Klawiatura Urządzenie do biometrycznej autoryzacji Znaleziony dokument będzie podstawą do określenia zakresu żądanej ochrony patentowej.

33 5.2 Poszukiwanie dla wybranych rozwiązań CII Sposób zabezpieczania pamięci przed utratą zawartości Czy znane są już takie rozwiązania??? Układ pomiarowy w którym zapisywanie sygnałów cyfrowych z czujników, polega na ciągłym zapisywaniu sygnałów cyfrowych do pamięci ulotnej RAM, zaś po otrzymaniu sygnału zewnętrznego o zaniku napięcia zasilającego zawartość pamięci ulotnej przepisuje się do pamięci nieulotnej EEPROM w celu zabezpieczenia przed utratą zarejestrowanych danych.

34 5.2 Poszukiwanie dla wybranych rozwiązań CII Sposób zabezpieczania pamięci przed utratą zawartości 1. Określenie istoty rozwiązania Istota rozwiązania Sposób zabezpieczenia zawartości pamięci stanowiących dane pomiarowe poprzez przepisanie danych z pamięci ulotnej do nieulotnej w przypadku wykrycia zaniku zasilania 2. Wyodrębnienie istotnych cech rozwiązania Istotne cechy Zapisywanie danych do pamięci, pamięć ulotna, pamięć nieulotna, wykrywanie zaniku zasilania, przepisywanie zawartości pamięci 3. Dobór słów kluczowych Słowa kluczowe (EN) Loss memory, volatile, non-volatile, detect fall, drop, decrease voltage

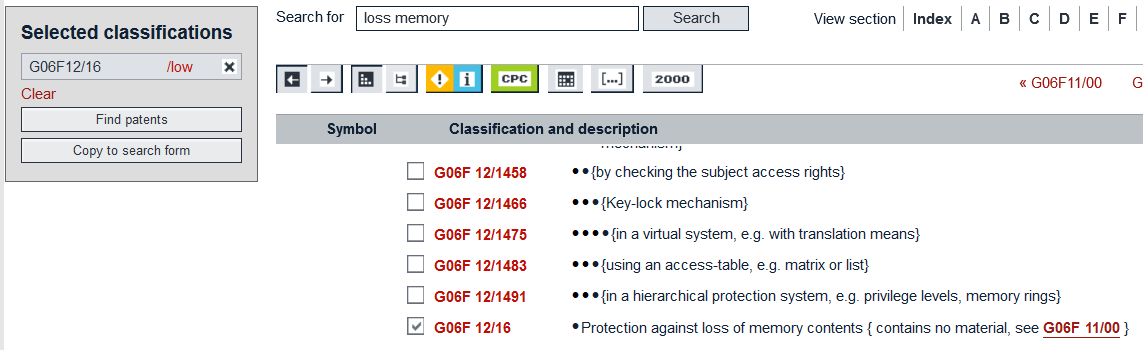

35 5.2 Poszukiwanie dla wybranych rozwiązań CII Sposób zabezpieczania pamięci przed utratą zawartości 4. Znalezienie klasyfikacji MKP Klasyfikacja Znajdowanie klasyfikacji za pomocą Espacenet G06F12/16 zabezpieczenie przed utratą zawartości pamięci

36 5.2 Poszukiwanie dla wybranych rozwiązań CII Sposób zabezpieczania pamięci przed utratą zawartości 5-6. Wybór obszaru poszukiwań i formułowanie zapytania 5. Obszar poszukiwań Literatura patentowa w Espacenet 6. Formułowanie zapytania przy użyciu operatora (*) memor* voltag* fall* Zapytanie memor* voltag* fall* Klasyfikacja G06F12/16/low

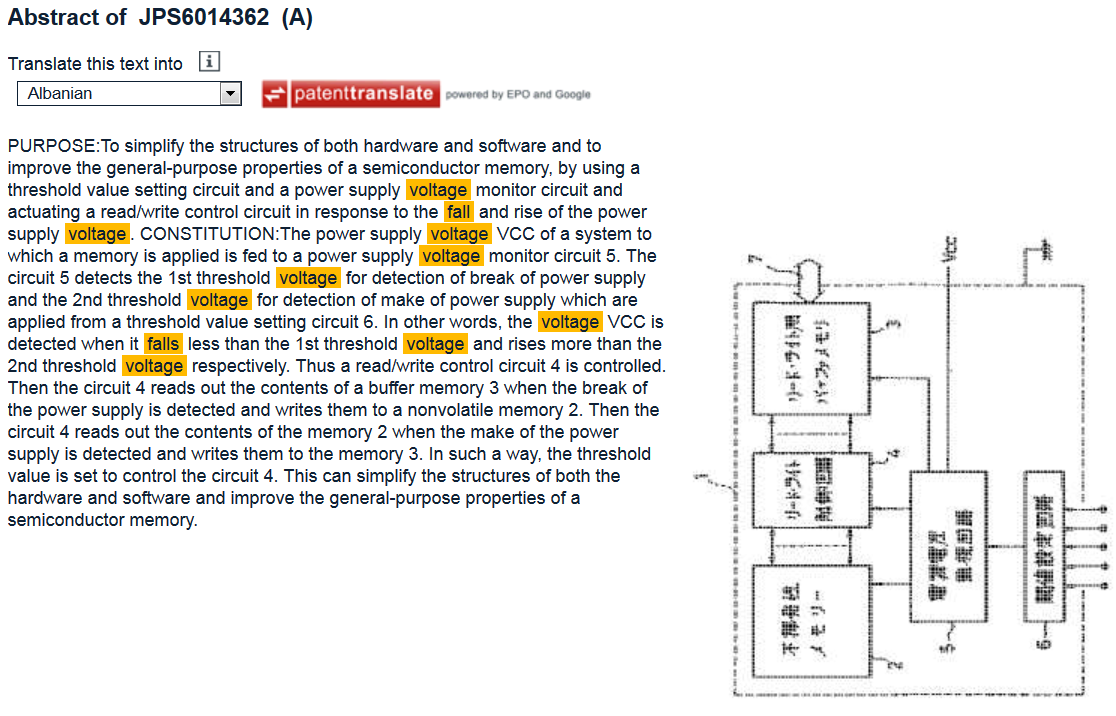

37 5.2 Poszukiwanie dla wybranych rozwiązań CII Sposób zabezpieczania pamięci przed utratą zawartości Stan techniki Określenie stanu techniki Dokument D1 JPS A the voltage VCC is detected when it falls less than the 1st threshold voltage Wykrywanie spadku napięcia the circuit 4 reads out the contents of a buffer memory 3 when the break of the power supply is detected and writes them to a nonvolatile memory 2 Przepisywanie zawartości pamięci Znaleziony dokument będzie podstawą do określenia zakresu żądanej ochrony patentowej.

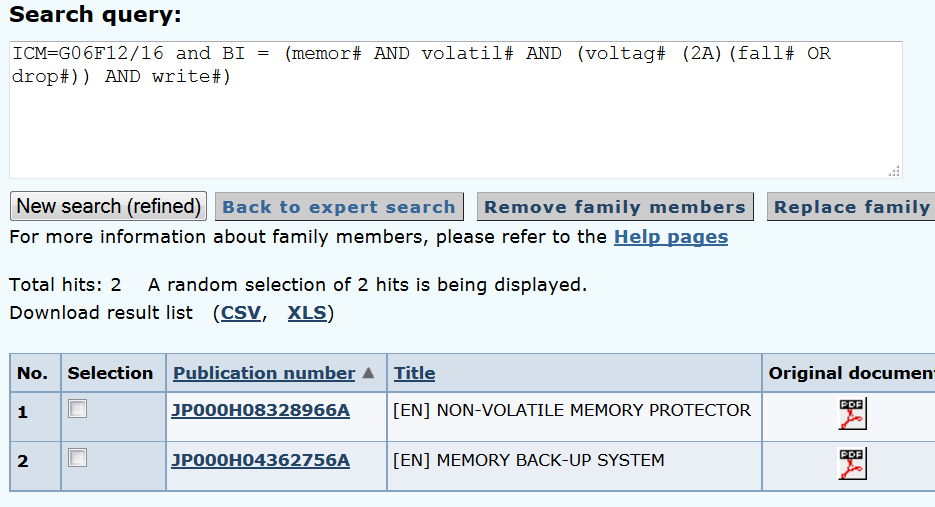

38 5.2 Poszukiwanie dla wybranych rozwiązań CII Sposób zabezpieczania pamięci przed utratą zawartości 5-6. Wybór obszaru poszukiwań i formułowanie zapytania 5. Obszar poszukiwań Literatura patentowa w Depatisnet 6. Formułowanie zapytania przy użyciu operatorów ( AND, OR i A ) ICM=G06F12/16 and BI = (memor# AND volatil# AND (voltag# (2A)(fall# OR drop#)) AND write#) Oznaczenia: BI przeszukiwanie pełnotekstowe TI przeszukiwanie po tytułach CL przeszukiwanie po zastrzeżeniach AND operator iloczynu OR operator sumy 2A operator bliskości, cyfra 2 oznacza że pomiędzy wyrazami np. voltage i fall lub drop mogą znajdować się co najwyżej dwa wyrazy. ICM=G06F12/16 poszukiwanie dokumentów w klasie G06F12/16

39 5.2 Poszukiwanie dla wybranych rozwiązań CII Sposób zabezpieczania pamięci przed utratą zawartości Stan techniki Określenie stanu techniki Dokument D2 JP000H A when the drop of voltage Vc is detected Wykrywanie spadku napięcia transfers the data stored in the volatile memory to a nonvolatile memory Przepisywanie zawartości pamięci Znaleziony dokument będzie podstawą do określenia zakresu żądanej ochrony patentowej.

40 5.2 Poszukiwanie dla wybranych rozwiązań CII Sposób zabezpieczania pamięci przed utratą zawartości 5-6. Wybór obszaru poszukiwań i formułowanie zapytania 5. Obszar poszukiwań Literatura patentowa japońska 1. Znajdowanie kodu tematycznego F-term dla klasy G06F12/16 Z zakładki Patent&Utility Model wybieramy Patent Map Guidance

41 5.2 Poszukiwanie dla wybranych rozwiązań CII Sposób zabezpieczania pamięci przed utratą zawartości 5-6. Wybór obszaru poszukiwań i formułowanie zapytania 5. Obszar poszukiwań Literatura patentowa japońska 1. Znajdowanie kodu tematycznego F-term dla klasy G06F12/16 W polu IPC code należy wpisać klasę IPC np. G06F12/16 i wcisnąć Search

42 5.2 Poszukiwanie dla wybranych rozwiązań CII Sposób zabezpieczania pamięci przed utratą zawartości 5-6. Wybór obszaru poszukiwań i formułowanie zapytania 5. Obszar poszukiwań Literatura patentowa japońska W tabeli IPC-FI Search wybieramy G06F12/16, a następnie odczytujemy kod tematyczny jakim jest 5B018

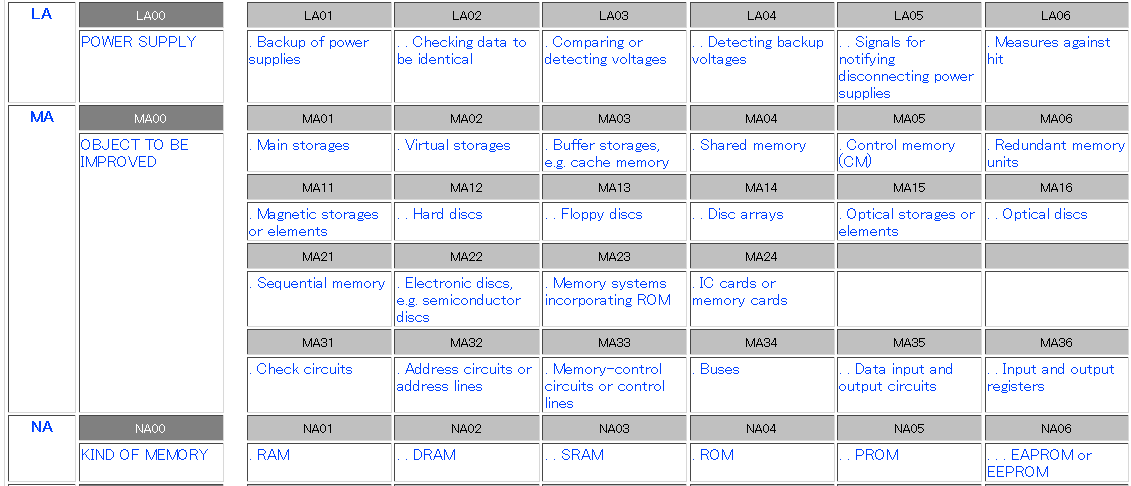

43 ViewPoints 5.2 Poszukiwanie dla wybranych rozwiązań CII Sposób zabezpieczania pamięci przed utratą zawartości 5-6. Wybór obszaru poszukiwań i formułowanie zapytania 5. Obszar poszukiwań Literatura patentowa japońska Term s Wybrano: LA01-backup of power supply LA03-comparing or detecting voltage LA05-signals for notifying disconnection power supply NA06-EAPROM or EEPROM Wybieramy odpowiednie ViewPoint s oraz Term s.

44 5.2 Poszukiwanie dla wybranych rozwiązań CII Sposób zabezpieczania pamięci przed utratą zawartości 5-6. Wybór obszaru poszukiwań i formułowanie zapytania 5. Obszar poszukiwań Literatura patentowa japońska 5B018 LA01*LA03* LA05*NA06 Z zakładki Patent&Utility Model wybieramy FI-Fterm Search

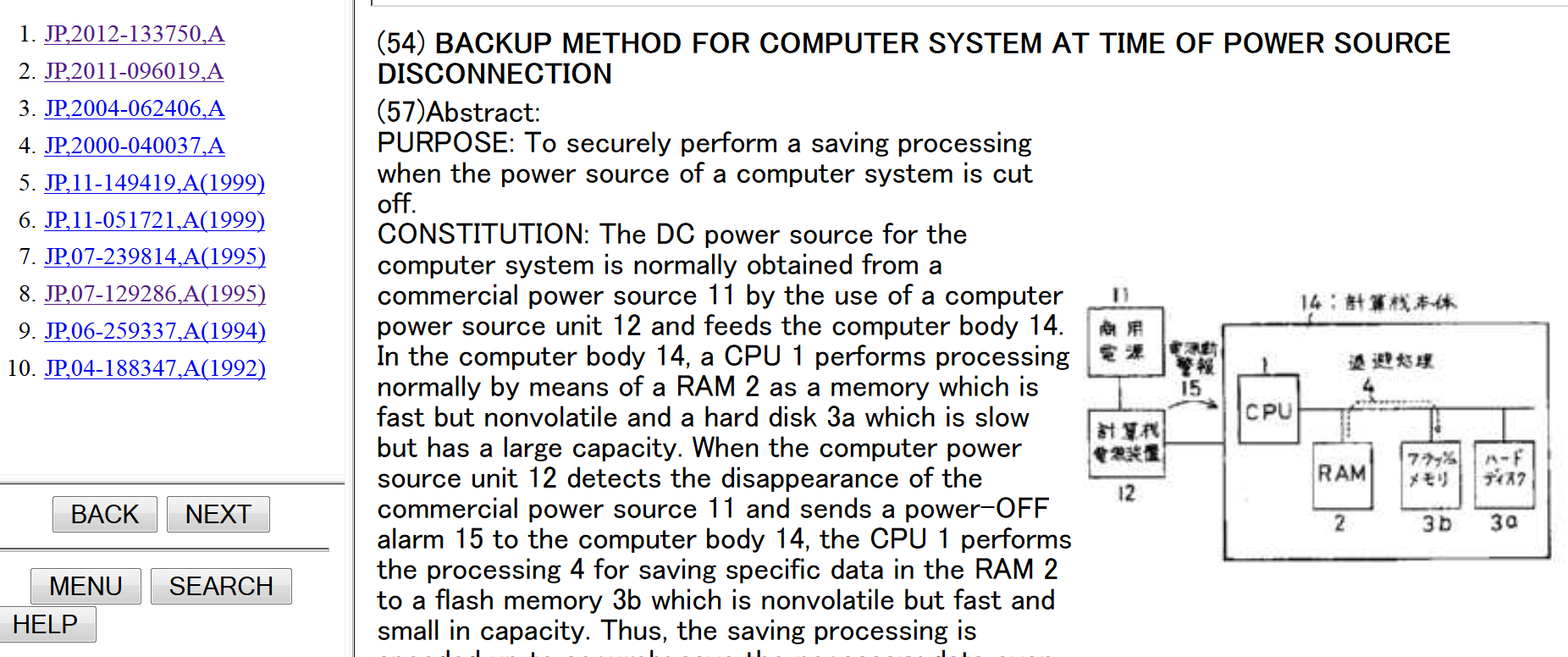

45 5.2 Poszukiwanie dla wybranych rozwiązań CII Sposób zabezpieczania pamięci przed utratą zawartości Stan techniki Określenie stanu techniki Dokument D3 JP A when the computer power source unit detect dissapearance of the commercial power source (..) saving specific data in the RAM 2 to the flash memory 3b Znaleziony dokument będzie podstawą do określenia zakresu żądanej ochrony patentowej.

46 Dziękuję za uwagę Arkadiusz Kwapisz Ekspert Koordynator Badań Międzynarodowych Departament Badań Patentowych
