2 Firma GM System Integracja Systemów Inżynierskich Sp. z o.o. została założona w 2001 roku. Zajmujemy się dostarczaniem systemów CAD/CAM/CAE/PDM. Jesteśmy jednym z największych polskich dostawców tego rodzaju rozwiązań i kluczowym partnerem handlowym Siemens Industry Software, reprezentujemy w Polsce firmę Coretech System z Tajwanu oraz posiadamy tytuł Silver Collaboration and Content Microsoft Partner. Zajmujemy się doradztwem przy wyborze oprogramowania, sprzedażą oraz wdrożeniami (m.in. szkoleniami, dostosowaniem oprogramowania do indywidualnych potrzeb użytkownika, doborem sprzętu komputerowego). Nasi specjaliści publikują liczne opracowania z zakresu oprogramowania CAx. Nasza oferta: Solid Edge najefektywniejszy dostępny obecnie na rynku system CAD klasy mid-range, NX CAD/CAM/CAE najlepszy system wspomagający projektowanie oraz wytwarzanie zawierający bogaty zestaw nowoczesnych narzędzi inżynierskich, Femap zaawansowany system do analiz wytrzymałościowych MES, Moldex3D oprogramowanie do przeprowadzania cyfrowej analizy procesu wtrysku tworzyw sztucznych, Cadenas PARTsolutions zbiór modeli CAD 3D/2D standardowych części i podzespołów, Teamcenter zintegrowany zestaw zaawansowanych aplikacji do zarządzania cyklem życia produktu, Solid Edge Insight bazujący na platformie Microsoft SharePoint, efektywny i łatwy we wdrożeniu system do zarządzania procesem projektowania, Szkolenia CAD/CAM/CAE/PDM, Usługi w zakresie m. in. projektowania 3D, obliczeń wytrzymałościowych, programowania. Więcej informacji: Tel.: (+48) web@gmsystem.pl 2

3 Spis treści 1. Pre-processing Baza danych materiałów Solwery moduły podstawowe Solwery moduły dodatkowe Nowe moduły dodatkowe Post-processing Inne

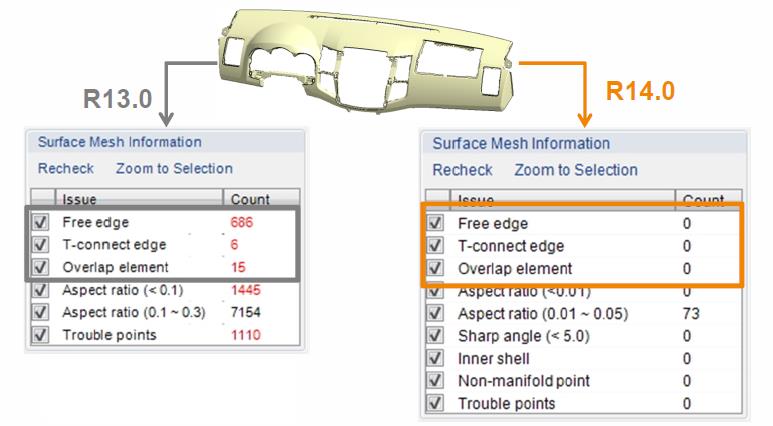

4 Nowości Moldex3D R14 Moldex3D to profesjonalne oprogramowanie CAE do symulacji procesów przetwórczych tworzyw polimerowych, zarówno termoplastycznych, jak i reaktywnych. Dzięki innowacyjnym rozwiązaniom stosowane jest ono z powodzeniem w wielu branżach przemysłowych, w których wykorzystuje się produkty polimerowe. Najnowsza wersja programu Moldex3D, oznaczona symbolem R14, przynosi kolejne funkcjonalności i udogodnienia, które zwiększają jakość prowadzonych analiz, przy jednoczesnym skróceniu czasu ich przygotowania. 1. Pre-processing Moldex3D Designer Advanced został przemianowany na Designer BLM i wyposażony w nową technologię generowania siatki elementów skończonych: BLM 2.0 Designer BLM dostarcza intuicyjny interfejs użytkownika, który pozwala na szybkie i łatwe przygotowanie siatki BLM (Boundary Layer Mesh) do obliczeń. Designer BLM zawiera zestaw interaktywnych narzędzi do kontroli procedury sieciowania, z czytelnymi informacjami i podpowiedziami w przypadku występowania błędów. Nowy mechanizm generowania siatki BLM pozwala na zdefiniowanie do 5 warstw przypowierzchniowych, co znacząco zwiększa dokładność prowadzonych analiz, zwłaszcza dotyczących procesów zachodzących w warstwach przypowierzchniowych, np. wiskotycznego generowania ciepła. Nowy generator siatki jest znacząco bardziej odporny na błędy i niską jakość geometrii. Wiele błędów jest eliminowanych automatycznie podczas generowania siatki. 4

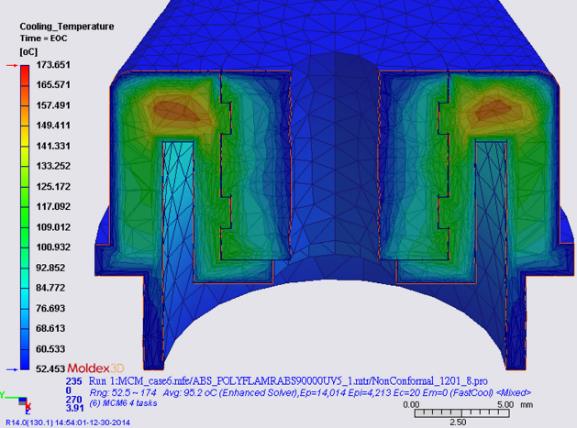

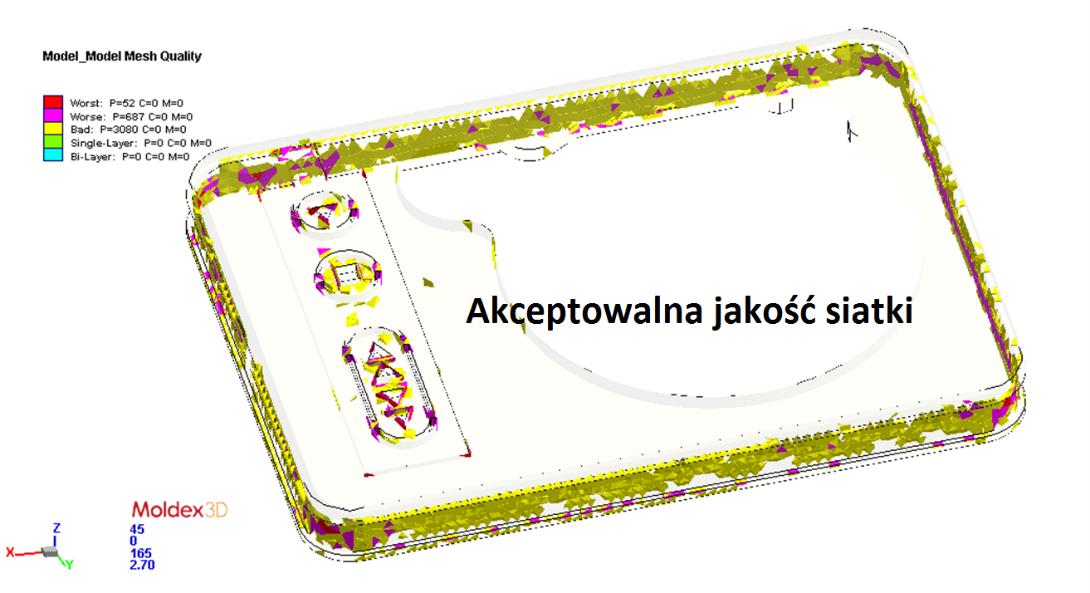

5 Dodatkowo zmniejszone zostały wymagania jakościowe względem siatki objętościowej. Pozwala to na uzyskanie dokładnych wyników obliczeń bez potrzeby czasochłonnej optymalizacji parametrów siatki. W Designerze dodano nowe narzędzie do modelowania obiektów cylindrycznych. Moldex3D R14 w pełni wspiera modele do procesów MCM (Multi Component Molding), w których występuje niedopasowanie węzłów siatki na powierzchni styku pomiędzy detalem, a obtryskiwaną wkładką. Mimo niedopasowania, w obszarze styku uzyskuje się dokładne wyniki analiz, np. rozkład ciepła czy wartości deformacji. Wprowadzono narzędzie do automatycznej naprawy szczelin o określonym rozmiarze, znajdujących się na powierzchni styku wkładki i detalu. W Designer BLM dostępna jest opcja Auto-grid, która powoduje wygenerowanie automatycznej siatki dla układu chłodzącego, w przypadku gdy niemożliwe jest utworzenie siatki BLM. 5

6 Designer BLM pozwala na utworzenie siatki BLM w konfiguracjach symetrycznych z dwoma lub czterema gniazdami. Udoskonalono strukturę siatki tworzonej na podstawie linii dla kanałów wlewowych i chłodzących. Nowy generator znacznie lepiej odzwierciedla rzeczywiste kształty kanałów w miejscach ich połączeń. 6

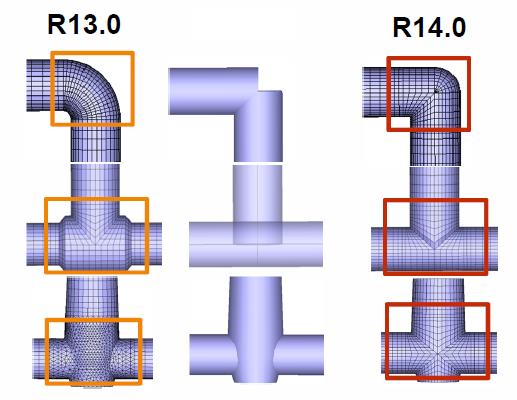

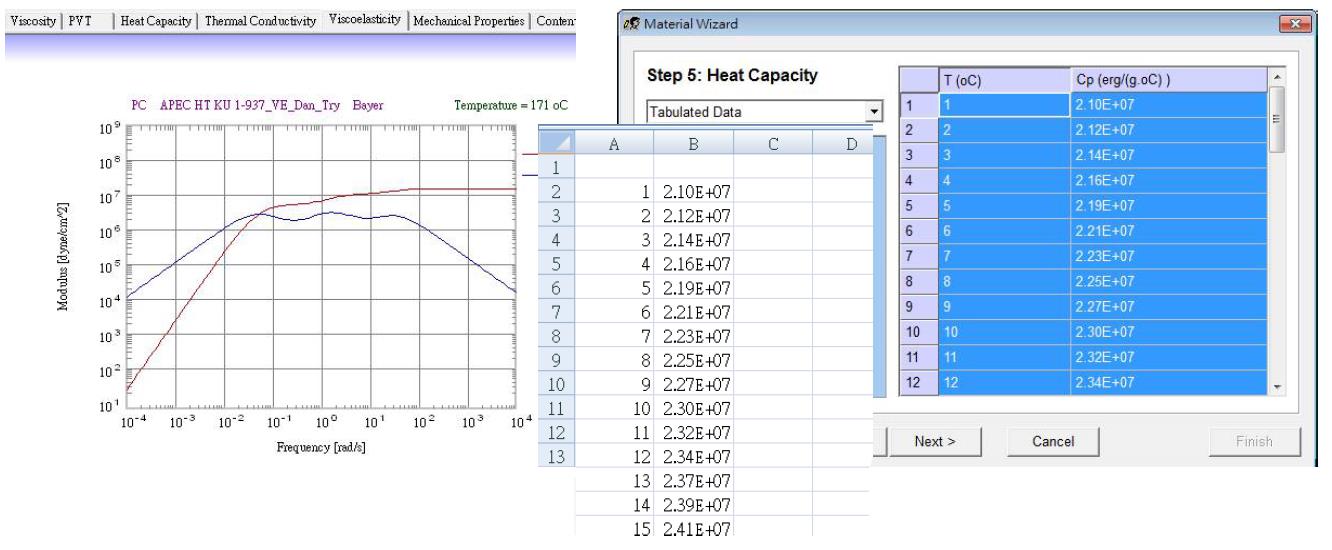

7 Zmniejszono liczbę ograniczeń przy definiowaniu kanałów wlewowych o przekroju U, co zwiększa elastyczność modelowania obiektów o takim kształcie. CADdoctor został wzbogacony o możliwość wykrywania pięciu nowych typów błędów w geometrii modelu. Nowa wersja programu pozwala importować dane z najnowszych wersji systemów CAD: CATIA V5 R24 i R25, NX 10, CREO Parametric Baza danych materiałów Zniesiono ograniczenie ilości danych tabelarycznych wprowadzanych do programu podczas definiowania nowego materiału oraz wprowadzono możliwość importu danych z arkusza kalkulacyjnego metodą kopiuj wklej. 7

8 W kreatorze materiałów dodano możliwość kodowania wprowadzanych danych materiałowych oraz określenia daty ważności dla tworzonego pliku materiałowego. Wprowadzono opcję ukrywania symboli punktów na krzywych definiujących właściwości materiału. 8

9 Dane dotyczące wiskoelastyczności zyskały formę wykresu. Dokonano aktualizacji bazy materiałowej programu: - dodano 235 nowych materiałów termoplastycznych - dodano 2 nowe materiały termoutwardzalne - zaktualizowano właściwości 153 materiałów 3. Solwery moduły podstawowe Nowe solwery obliczeniowe są bardziej niezależne od jakości i rozdzielczości siatki elementów skończonych. 9

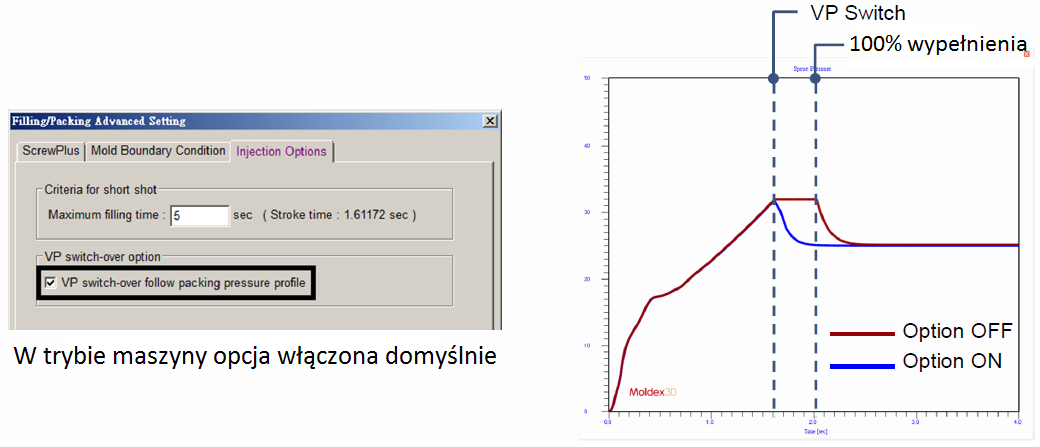

10 Wprowadzono większą niezależność solwerów od zastosowanej w obliczeniach wartości współczynnika przenikania ciepła (HTC) Polepszono możliwości przewidywania występowania linii łączenia i pułapek powietrznych, z większą niezależnością wyników od rozdzielczości siatki. Wprowadzono opcję zapewniającą zgodność ciśnienia z profilem ciśnienia docisku bezpośrednio od punktu przełączenia, co przybliża symulację do warunków rzeczywistych. 10

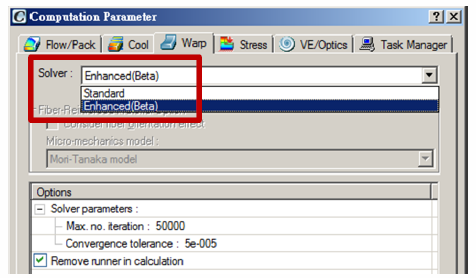

11 Dokonano zmian w ustawieniach domyślnych parametrów chłodzenia. Do obliczeń domyślnie wybierana jest obecnie stal P20 zamiast P6, jako materiał powszechniej używany do konstrukcji form. Zawężono domyślną tolerancję konwergencji dla analiz chłodzenia dla lepszego uchwycenia procesu akumulacji ciepła. Wprowadzono nowy solwer dla analizy odkształcenia (Warp Enhanced - wersja Beta), uwzględniający trzy nowe zjawiska dla lepszego przewidywania wartości deformacji: - efekt więzów formy stosowany podczas chłodzenia w formie i swobodna deformacja po wyrzuceniu wypraski z formy - efekt wiskoelastyczności podczas procesu utwardzania tworzywa - efekt zmiennej temperatury w czasie chłodzenia 11

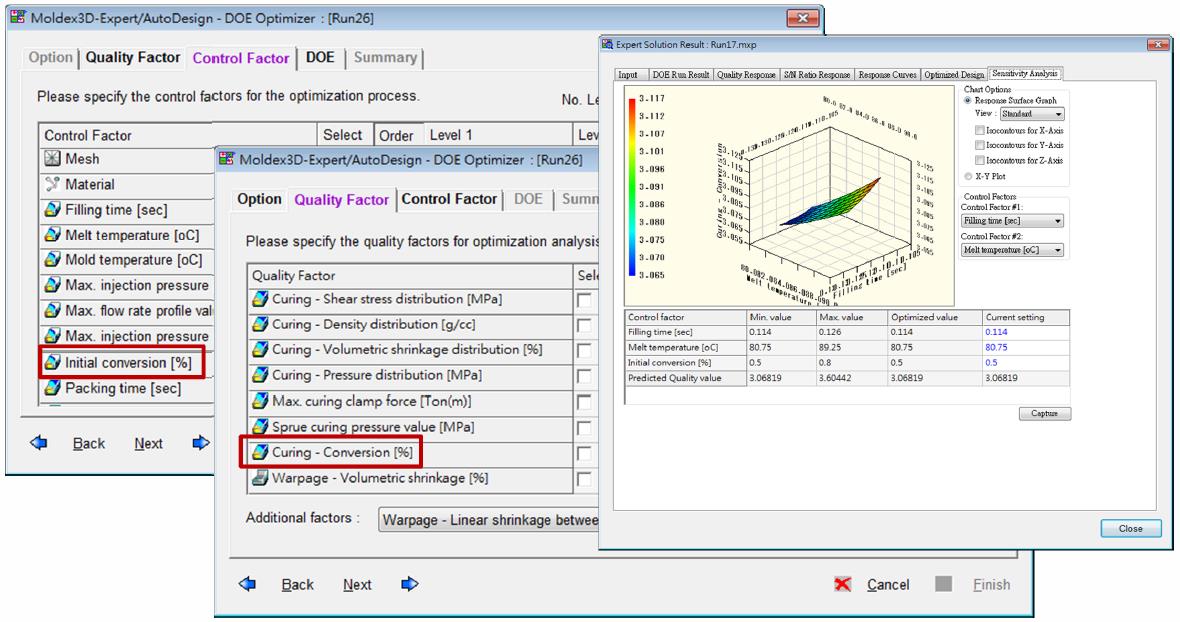

12 Ulepszono moduł MCM (Multi-Component Molding) o nowe możliwości: - wsparcie dla siatki z niedopasowaniem węzłów na styku detalu z wkładką - możliwość symulacji obtrysku kompozytów z uwzględnieniem ortotropowych właściwości wkładki, które mogą zdefiniowane w programie lub importowane jako wyniki analizy drapowania materiału w systemie LS-Dyna - uwzględnienie pełnych właściwości materiału wkładki uzyskanych z pierwszego/poprzedniego wtrysku, w tym rozkładu temperatury we wszystkich elementach oraz właściwości ortotropowych 12

13 4. Solwery moduły dodatkowe Ulepszono moduł analizy orientacji włókien Fiber poprzez zastosowanie nowego, opatentowanego modelu obliczeniowego Moldex3D iard-rpr z domyślnymi nastawami optymalnymi dla krótkich i długich włókien. Dzięki temu Moldex3D R14 zwiększa dokładność analizy orientacji o co najmniej 20% w porównaniu z poprzednią wersją. Moduł Advanced Hot Runner został wzbogacony o nowy typ analizy: Hot Runner Steady (HRS). Analiza ta pozwala na znacznie szybsze uzyskanie informacji nt. rozkładu temperatury, ciśnienia i natężenia przepływu w złożonych układach gorącokanałowych w stanie ustalonym cyklu formy, dzięki wyeliminowaniu potrzeby przeprowadzania pełnej analizy wypełnienia formy. 13

14 W module Powder Injestion Molding (PIM) zmniejszono zależność wyników analizy od współczynnika tarcia cząstek i zmniejszono liczbę niezbędnych parametrów proszku. Zmianie uległa domyślna wartość współczynnika tarcia cząstek, ułatwiając uzyskanie klarownych wyników koncentracji proszku. W modułach Injection Compression Molding (ICM) i Microcellular Injection Molding (MCIM) dodano możliwość stosowania polimerów termoutwardzalnych. Analizy DOE w module Expert rozszerzono o wskaźniki związane z materiałami termoutwardzalnymi. Można je stosować w procesach formowania wtryskowego i transferowego. 14

15 W module Gas-Assisted Injection Molding (GAIM) ulepszono algorytm przewidywania obszaru penetracji gazu wewnątrz wypraski. W module IC Packaging ulepszono przewidywanie koncentracji wypełniacza podczas wtrysku korpusów układów scalonych. Usprawniono również analizę odpowietrzenia poprzez lepsze uwzględnienie oporu powietrza. 15
