Obliczenia naczynia wzbiorczego i rury wzbiorczej. Obliczenia naczynia wzbiorczego przeponowego i rury wzbiorczej

HTML
DOWNLOAD

Wielkość: px

Rozpocząć pokaz od strony:

Download "Obliczenia naczynia wzbiorczego i rury wzbiorczej. Obliczenia naczynia wzbiorczego przeponowego i rury wzbiorczej"

Justyna Niewiadomska
8 lat temu
Przeglądów:

1 ZAŁĄCZNIKI Załącznik 1 Obliczenia naczynia wzbiorczego i rury wzbiorczej Obliczenia naczynia wzbiorczego przeponowego i rury wzbiorczej Obiekt: Podstawa: kotłownia budynku biurowego MODR w Warszawie PN-B-02414:1999 punkt 2.3, 2.4 i 2.5 Minimalną pojemność użytkową naczynia V u [dm 3 ] oblicza się ze wzoru: (5} V u =1.1 x V x ρ 1 x Δν = 183,1 [dm 3 ] w którym: V - pojemność instalacji ogrzewania wodnego [m 3 ] = 5,800 ρ1 - gęstość wody instalacyjnej w temperaturze początkowej 10 o C, [kg/m 3 ] = 999,70 Δν przyrost objętości właściwej wody instalacyjnej przy ogrzaniu od temperatury początkowej t 1 do średniej temperatury wody instalacyjnej na zasileniu t z =80 o C = 0,0287 [dm 3 /kg] Minimalną pojemność całkowitą naczynia wzbiorczego z hermetyczną przestrzenią gazową V n [dm 3 ], należy obliczyć wg. wzoru: p (6} V n = V max + 1 u pmax - p = 813,6 [dm 3 ] w którym: Vu - według wzoru (5) = 183,1 p max - maksymalne obliczeniowe ciśnienie w naczyniu w czasie eksploatacji instalacji, przy średniej temperaturze wody instalacyjnej tm, a w instalacji nie zostanie = 3,00 przekroczone ciśnienie robocze, [bar] p - ciśnienie wstępne w w naczyniu p=p st +0,2 [bar] = 2,10 p st - ciśnienie hydrostatyczne w instalacji ogrzewania wodnego, na poziomie króćca przyłącznego rury wzbiorczej do naczynia, przy temperaturze wody instalacyjnej = 1,90 t1=10 C; [bar] Wewnętrzna średnica rury wzbiorczej d, [mm] powinna wynosić co najmniej (7) d = 0. 7 V u = 9,5 [mm] lecz nie mniej niż 20mm w którym: Vu - według wzoru (4) = 183,1 0,7 - współczynnik przeliczeniowy [-] = 0,7 Dobrano przeponowe naczynie wzbiorcze Typ V n p n t n Nr katalogowy [-] [dm 3 ] [MPa] [ o C] [-] reflex N , Dobrano rurę wzbiorczą Dn 25

4 Załącznik 2 Obliczenia zaworu bezpieczeństwa kotła

5 Załącznik 3 Dobór pompy obiegu c.o.

6 Załącznik 4 Dane techniczne pojedynczego kotła Vitodens 200-W

7 Załącznik 5 Dane techniczne kaskady kotłów Vitomodul 200 KD-L

8 Załącznik 6 Dane aktywnego Systemu Bezpieczeństwa Instalacji Gazowej

10 Załącznik 7 Dane i wytyczne stosowania powłoki PROMASTOP-Coating dla przejść przewodów przez ściany Przez przejścia instalacyjne PROMASTOP typ A przeprowadzać można kable elektryczne wszelkiego rodzaju (również światłowody) oraz rury stalowe lub z tworzywa sztucznego o średnicy zewnętrznej nie większej niż 15 mm, pod warunkiem, że nie przepływają nimi substancje palne. Przez przejścia instalacyjne PROMASTOP-Kombischott typ A przeprowadzać można kable elektryczne wszelkiego rodzaju (również światłowody), rury z tworzyw sztucznych o średnicach mm oraz rury z materiałów niepalnych o średnicach do 168 mm. Rury z materiału niepalnego powinny być izolowane matami z wełny mineralnej grubości 50 mm i gęstości min. 80 kg/m2 (maksymalne wymiary rur i długość izolacji podano w tablicy 4). Tablica 4 Izolacja rur z materiałów niepalnych w przejściach instalacyjnych PROMASTOP- Kombischott typ A

11 Uzyskanie ustalonych wyżej klas odporności ogniowej przejść instalacyjnych PROMASTOP typ A oraz PROMASTOP-Kombischott typ A wymaga spełnienia poniższych warunków: - grubości ścian i stropów nie powinny być mniejsze od podanych w tablicy 5, Wykonywanie przejść instalacyjnych PROMASTOP typ A oraz PROMASTOP-Kombischott typ A z zastosowaniem masy ogniochronnej PROMASTOP-Coating może odbywać się tytko przez jednostkę przeszkoloną przez Wnioskodawcę i posiadającą Jej formalną autoryzację do prowadzenia tych prac. Zgodnie z Oceną Higieniczną Nr 1/B-888/93. wydaną przez Państwowy Zakład Higieny, masa ogniochronna PROMASTOP-Coating spełnia wymagania w zakresie nieszkodliwości oddziaływania na zdrowie.

12 Załącznik 8 Wyciąg z katalogu firmy KNAUFF dotyczącej ściany i stropu przeciwpożarowego o numerze kat. 112, o odporności REI 60 Dane ogólne Ściana W 112

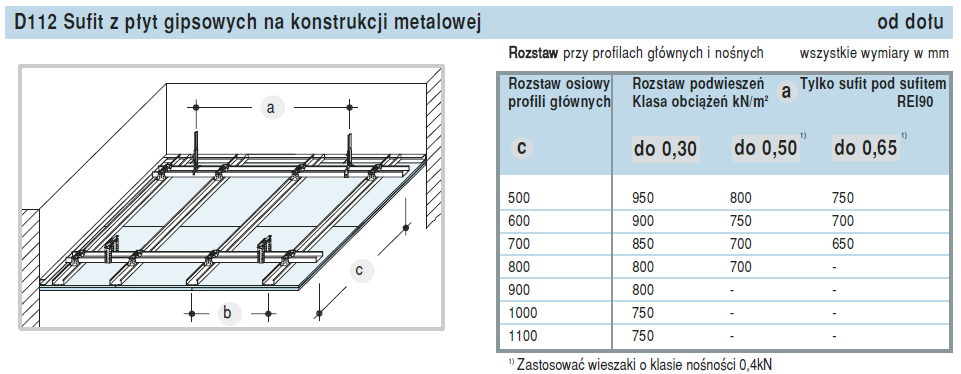

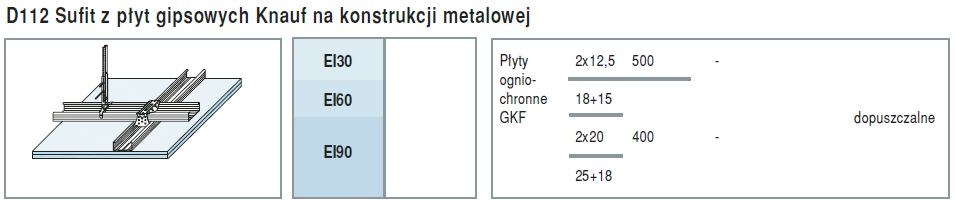

13 Sufit podwieszony D 112

15 Szczegóły montażu

16 komplet informacji w materiałach firmy KNAUFF

17 ZAŁĄCZNIK 9 ZESTAWIENIE URZĄDZEŃ I PODSTAWOWYCH MATERIAŁÓW KOTŁOWNI Lp. NAZWA URZĄDZENIA Nr kat./typ Producent Ilość KOCIOŁ I AUTOMATYKA V1 kocioł Vitomoduł KD L 420 kw z regulatorem Vitotronic 300-K typ MW-2 Z Viessmann 1 V1.1 Zabezpieczający ogranicznik temperatury STB Z Viessmann 1 Zawór bezpieczeństwa SYR typ 1915dn 15, V1.2 ciśnienie otwarcia 3,5 Bar - uzgodnić przed w zakresie dostawy Viessmann 4 dostawą! (standart 3,0Bar) V1.3 Wtyk kodowy do Vitodens 200-W 105 kw Viessmann 1 V1.4 Rozszerzenie wewnętrzne H Viessmann 4 System odprowadzenia spalin SPS ABGAS V2 CONTROL typ SPS-ZP-TC Abgas Control typ ZD Z Viessmann 1 (wyk. specjalne) V3 Mieszacz 3-drogowy kołnierzowy Dn 65mm Viessmann 1 V3.1 Napęd mieszacza kołnierzowego Z Viessmann 1 V3.2 Złącze wtykowe 52 do napędu mieszacza Viessmann 1 V3.3 Złącze wtykowe 20 do pompy c.o Viessmann 1 V3.4 Zanurzeniowy czujnik temperatury Viessmann 1 V3.5 Złącza wtykowe do czujnika Viessmann 1 V3.6 Złącza wtykowe 50 do przyłączenia zbiorczego Viessmann 1 V4 Control Manager meldowania usterek 200 typ ES Viessmann 1 V5 Ogranicznik ciśnienia maksymalnego Viessmann 1 V5 Ogranicznik ciśnienia minimalnego Viessmann 1 V6 Ogranicznik poziomu wody w zakresie dostawy Viessmann 1 V7 Urządzenie neutralizujące Viessmann 1 V7.1 Granulat neutralizacyjny 8 kg Viessmann 1 POMPY, WYMIENNIKI, ZBIORNIKI i NACZYNIA PRZEPONOWE P1 pompa obiegu c.o. typ MAGNA F Grundfos 1 Z1 odmulacz IOW-100 dn 80mm INFRACORR 1 R1 naczynie przeponowe c.o. Reflex N Reflex 1 reflex SU złącze samoodcinajace dla naczyń R2 wzbiorczych 1" Reflex 1 R3 zestaw przyłączeniowy do uzupełniania wody w inst. c.o. z inst. wodoc. Reflex Fillset 1/2' Reflex 1 ARMATURA A1 zawory kulowe do wspawania Dn 80 NAVAL OY 6 A1 zawory kulowe do wspawania Dn 65 NAVAL OY 1 A2 filtr siatkowy gwintowany Dn 65, wielkość oczek 0.6 mm OVENTROP 1 A3 klapa zwrotna międzykołnierzowa typ 802 Dn B 2417 Danfoss 1 A4 zawór kulowy "Optibal", pokrętło dźwigniowe, gwintowany Dn OVENTROP 1 A5 zawór kulowy "Optibal", pokrętło dźwigniowe, gwintowany Dn OVENTROP 4 A6 zawór kulowy "Optibal", pokrętło dźwigniowe, gwintowany Dn OVENTROP 4 A7 odpowietrznik automatyczny 1/2" Oventrop 6 A8 zawór czerpalny ze złączką do węża Dn15 handlowe 2 A9 kurek spustowy z zaślepką i ze złączką do węża Dn15 handlowe 3 A10 zawór kulowy do gazu, gwintowany Dn 65 ujęty w instalacji gazowej handlowe 1 A11 filtr siatkowy Dn 65 do gazu handlowe 1 manometr do instalacji wodnych G1/2, wskazania 0 A12 10bar ze wskazówką pomocniczą handlowe 2 manometr do instalacji grzewczych G1/4 poziomy, wskazania 0-4bar ze wskazówką pomocniczą, A13 zielonym zakresie ciśnień i czerwonym znakiem dla handlowe 2 2,5bar A14 termometr o zakresie pomiarowym do 120 st. C handlowe 5

18 UZDATNIANIE WODY Uzdatnianie wody kotłowej Aquaset 500 (filtr I U Viessmann 1 + zmiękczacz automatyczny) U1.1 Sól regeneracyjna w tabletkach opakowanie 25 kg Viessmann 1 S1 S2 System Spalinowo Powietrzny śr. 350 (300)mm Czerpnia powietrza pionowa jak CV PS śr. 350/510mm MK-ŻARY 1 element nietypowy Kołnierz przeciwdeszczowy RKTZ śr. 510 mm element nietypowy MK-ŻARY 1 S3 Rura RPK L=500 śr. 350mm MK-ŻARY 1 S4 Teleskop z odskraplaczem RPJKK śr. 350mm MK-ŻARY 2 S5 Rura ze stabilizatorem RPKS L = 1000 śr. 350mm MK-ŻARY 5 S6 Rura RPK L=1000 śr. 350mm MK-ŻARY 11 S7 Rura z uchwytami montażowymi RPKU L=1000 śr. 350mm MK-ŻARY 1 S8 Rozszerzenie (dyfuzor) jak RDK śr.: d1 300mm ; d2 350mm element nietypowy MK-ŻARY 2 S9 Kolano z podparciem ŁPKK 93 śr. 300mm MK-ŻARY 1 S10 Redukcja jak RDK śr.: d1 350mm ; d2 300mm MK-ŻARY 1 S11 Rura z odskraplaczem RPK+OD L=250 śr. 350mm MK-ŻARY 1 S12 Kolano z podparciem ŁPKK 93 śr. 350mm element nietypowy - kielichy z obu stron MK-ŻARY 1 S13 Kolano ŁPK 90 śr. 350mm MK-ŻARY 1 S14 Rura RPK L= mm L=500 mm MK-ŻARY 2 S15 Rura RPK L=250 śr. 350mm MK-ŻARY 1 S16 Kolano ŁPK 90 śr. 350mm MK-ŻARY 1 S17 Wspornik podtrzymujący SRK L 1500mm skrócony MK-ŻARY 1 S18 Wspornik podtrzymujący SRK L 1800mm element nietypowy MK-ŻARY 1 S19 Uszczelka KONDENSAT śr. 350mm MK-ŻARY 35 S20 Zaślepka ścienna WBT śr. 350mm MK-ŻARY 1 INSTALACJA GAZOWA IG1 Moduł sterujący MD-2Z. Aktywnego Systemu Bezpieczeństwa typu GX Gazex 1 IG2 Detektor gazu dwuprogowy DG-12/N Gazex 1 IG3 Syrena + lampa alarmowa 12V Gazex 1 H1 gaśnica proszkowa 6kg z indeksem E 1 H2 koc gaśniczy TS202 1
