Modele symulacyjne net-meteringu dla μźb (mikroźródła biogazowego)

1 Politechnika Śląska Centrum Energetyki Prosumenckiej Wydział Elektryczny Instytut Elektrotechniki i Informatyki Konwersatorium Inteligentna Energetyka Badania koncepcyjno-symulacyjne rynków regulacyjno-bilansujących NI/EP na infrastrukturze sieciowej SN/nN Modele symulacyjne net-meteringu dla μźb (mikroźródła biogazowego) osłona kontrolna, poziom 2 (spółdzielnia SE) dr inż. Robert Wójcicki Gliwice, 25 października 2016

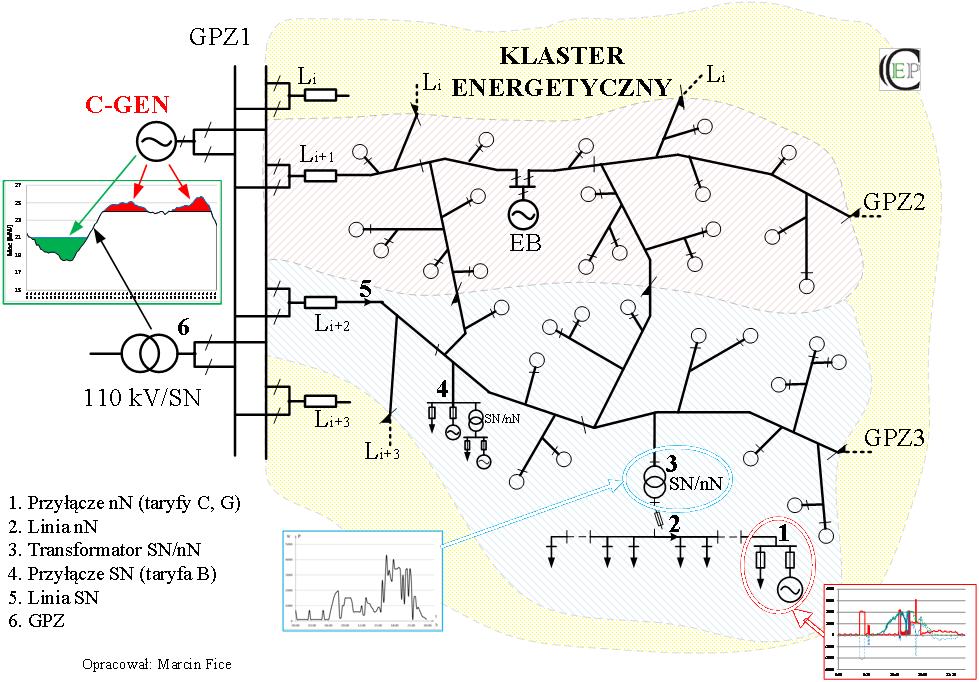

2 Osłony kontrolne w klastrze energetycznym OK1 przyłącze nn odbiorcy/prosumenta OK2 pole/pola transformatorowe nn w indywidualnej stacji SN/nN OK3 osłona przecinająca pole/pola transformatorowe SN w GPZ-tach zasilających klaster OK3 OK2 OK1 OK2 OK1

3 Obręb małej stacji transformatorowej SN/nN Małotowarowe gospodarstwo rolne: powierzchnia gospodarstwa: 15ha liczba krów: 20 szt. produkcja mleka: 120 tys. l/rok liczba innego bydła: 20 szt. zużycie energii elektrycznej (na cele bytowe i do produkcji mleka, po połowie): 5 MWh Domostwa w obrębie stacji transformatorowej SN/Nn liczba: zużycie energii elektrycznej: około 4 MWh/rok/domostwo, roczne zapotrzebowanie: MWh

4 Mała spółdzielnia energetyczna, założenia Małotowarowe gospodarstwo rolne: mikrobiogazownia kontenerowa ENERGA 20/PS ( KMU-R ) klasy 10kW Domostwa w obrębie stacji transformatorowej SN/Nn liczba: (nie wszystkie domostwa należą do spółdzielni) instalacje fotowoltaiczne o mocy 4,4kW w liczbie od 0 do 20 zakłada się przyrost ilości członków spółdzielni w czasie zakłada się przyrost ilości instalacji fotowoltaicznych w czasie

5 Model małej spółdzielni energetycznej instalacje PV członkowie spółdzielni

6 Mikrobiogazownia ENERGA 20/PS ( KMU-R ) klasy 10kW Raport BŹEP: Energetyka prosumencka jako innowacja przełomowa, cz. 3: Mikrobiogazownia jako przykład technologii przełomowej, Jan Popczyk, ( , ) dobowa (równomierna) produkcja biogazu: 120 m3 Dobowa produkcja energii elektrycznej: 240 kwh roczna produkcja energii elektrycznej około 80 MWh moc podstawowa: 10 kw, związana z równomierną produkcją biogazu zdolność magazynowa energii chemicznej: 80 kwh zdolność magazynowa energii elektrycznej: 30 kwh, (pełne jednorazowe wykorzystanie zasobnika biogazu), dopuszczalny czas wyłączenia agregatu kogeneracyjnego: 3h dopuszczalna moc elektryczna agregatu: 20 kw

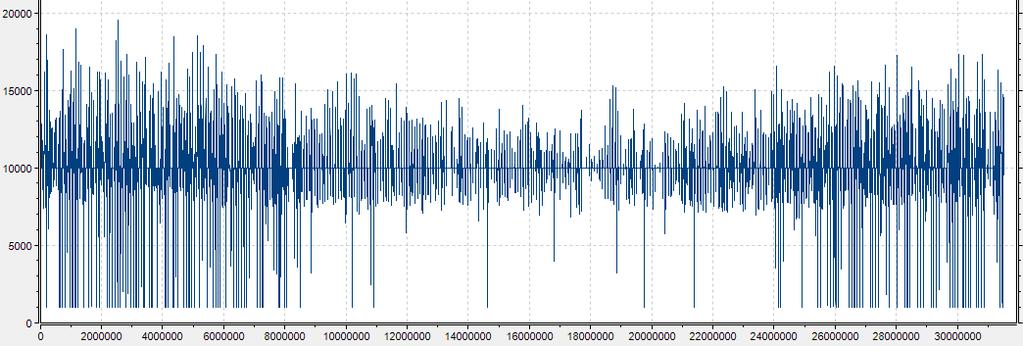

7 Praca mikrobiogazowni w ciągu roku roczna produkcja 79 MWh 10 instalacji PV, 20 gospodarstw Moc generacji [W] Poziom zasobnika [W]

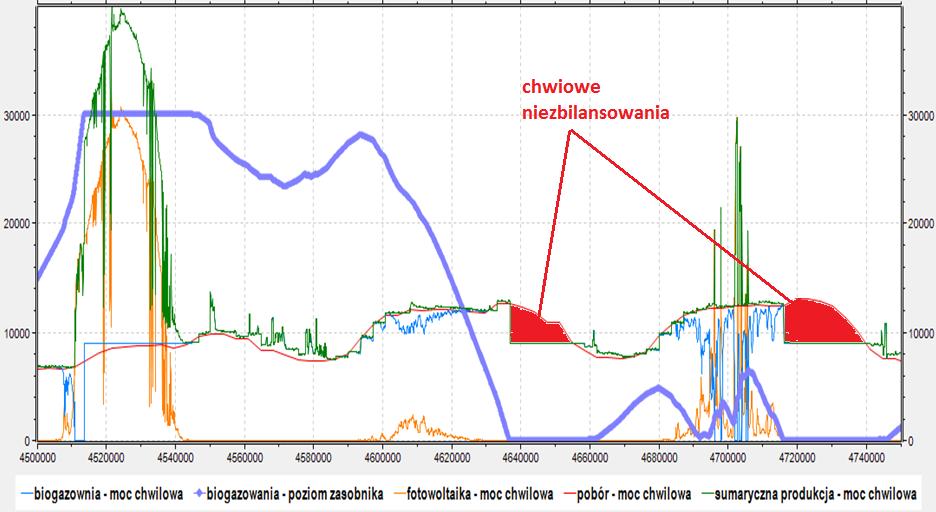

8 Praca spółdzielni energetycznej biogazownia 10kW, 10 instalacji PV, 20 gospodarstw

9 Net-metering na osłonie kontrolnej poziomu 2 SE zużycie en.el. ze źródeł OZE na potrzeby własne okres net-meteringu: 1h i 24h biogazownia 10kW, roczna produkcja 79MWh produkcja pv dla liczby instalacji odpowiednio 5: 20MWh, 10: 40MWh, 15: 60MWh, 20: 80MWh roczne zapotrzebowanie dla liczby domostw odpowiednio: 20: 80MWh, 25: 100MWh, 30:120MWh 100,00% 90,00% 80,00% 70,00% 60,00% 50,00% 40,00% 30,00% 20,00% NM 1h, 20 gospodarstw NM 24h, 20 gpospodarstw NM 1h, 25 gospodarstw NM 24h, 25 gospodarstw NM 1h, 30 gospodarstw NM 24h, 30 gpospodarstw 10,00% 0,00% liczba gospodarstw z PV

10 Net-metering na osłonie kontrolnej poziomu 2 SE procent en. el. zakupionej z zewnątrz spółdzielni okres net-meteringu: 1h i 24h biogazownia 10kW, roczna produkcja 79MWh produkcja pv dla liczby instalacji odpowiednio 5: 20MWh, 10: 40MWh, 15: 60MWh, 20: 80MWh roczne zapotrzebowanie dla liczby domostw odpowiednio: 20: 80MWh, 25: 100MWh, 30:120MWh 40,00% 35,00% 30,00% 25,00% 20,00% 15,00% 10,00% NM 1h, 20 gospodarstw NM 24h, 20 gpospodarstw NM 1h, 25 gospodarstw NM 24h, 25 gospodarstw NM 1h, 30 gospodarstw NM 24h, 30 gpospodarstw 5,00% 0,00% liczba gospodarstw z PV

11 Net-metering na osłonie kontrolnej poziomu 2 SE procent en. el. zakupionej z zewnątrz spółdzielni różne okresy net-meteringu biogazownia 10kW, roczna produkcja 79MWh pokrywająca 65% rocznego zapotrzebowania produkcja pv dla 15 gospodarstw: 60MWh roczne zapotrzebowanie na en. el. dla 30 domostw odpowiednio: 120MWh 18,00% 16,00% 14,00% 12,00% 10,00% 8,00% 6,00% 4,00% 2,00% 0,00% 15 min 1 h 6 h 12 h 24 h 7 dni 1 mies. 3 mies. 6 mies. 1 rok okres net-meteringu

12 Wnioski końcowe Spółdzielnia energetyczna lepiej wykorzystuje energię elektryczną na potrzeby własne niż pojedynczy prosument Mikrobiogazownia może być dobrym źródłem regulacyjnym dla SE Mikrobiogazownia klasy 10kW jest wystarczająca dla małej SE Fotowoltaika pozwala na zmniejszenie kosztów zakupu energii elektrycznej dla zapotrzebowania przekraczającego możliwości biogazowni Dłuższy okres i współczynnik net-meteringu na osłonie kontrolnej SE pozwalają na lepsze wykorzystanie generacji fotowoltaicznej Istotne jest dopasowanie możliwości bilansowania en. el. przez biogazownię do potrzeb poboru Większa ilość członków spółdzielni to lepsze wykorzystanie własnej energii Problemy do rozwiązania ze względu na stosunkowo małą ilość odbiorców efekt wygładzania profilu może wpływać na wyniki badań należy przeprowadzić badania na profilach poboru o lepszej jakości o próbkowaniu rzędu kilku minut
