EX3 ELEKTRONICZNE ZAWORY ROZPRĘŻNE

Transkrypt

1 EX3 ELEKTRONICZNE ZAWORY ROZPRĘŻNE

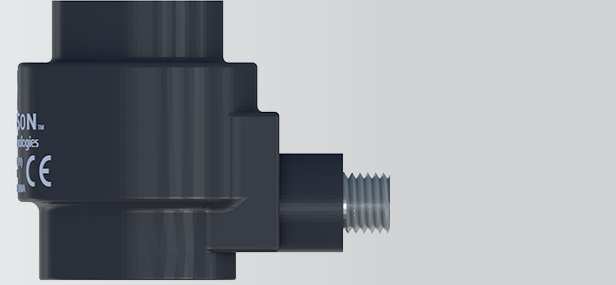

2 EX3 ZGODNY Z XM678D ORAZ XEV22D ELEKTRONICZNY ZAWÓR EX3 jest zaworem z silnikiem krokowym, wraz z zaworem elektromagnetycznym, przeznaczonym do regulacji przepływu czynnika chłodniczego, z funkcją pozytywnego zamknięcia. Zgodny z XM678D (sterownik mebli wielomodułowych) lub XEV22D (sterownik elektronicznych zaworów rozprężnych krokowych), jest idealnym rozwiązaniem dla mebli oraz komór chłodniczych z wieloma równoległymi parownikami; maksymalizuje oszczędność oraz zapewnia wysokość jakość przechowywania w artykułów spożywczych. Zawór może automatycznie odciąć dopływ czynnika na wypadek przerwy w zasilaniu, bez zewnętrznej baterii, i, dodatkowego elektrozaworu lub elementu elektronicznego. W pełni zintegrowane i inteligentne rozwiązanie do maksymalizacji oszczędności energii i optymalizacji kontroli przegrzania. WYSOKA WYDAJNOŚĆ Dzięki liniowemu działaniu od 10 do 100% z 500 krokami i auto-adaptacyjnym algorytmem sterowania przegrzaniem poprzez XM678D, EX3 maksymalizuje oszczędność energii oraz optymalizuje zarządzanie ŁATWA OBSŁUGA I INSTALACJA Unikalna konstrukcja zapewnia łatwy montaż na miejscu, konserwację i serwis. BEZPIECZEŃSTWO EX3 zabezpiecza układ w przypadku przerwy w zasilaniu, dzięki pozytywnemu zamknięciu linii cieczowej zintegrowanym zaworem elektromagnetycznym. ELASTYCZNOŚĆ Użytkownik może z łatwością wybrać odpowiedni zawór do warunków pracy w aplikacji i zmodyfikować jego wydajność za pomocą wymiennych dysz. MNIEJSZY HAŁAS I WIBRACJE Brak hałasu podczas normalnej pracy i mniej wibracji w porównaniu z zaworem załącz/wyłącz i logiką sterowania PWM. WYSOKA NIEZAWODNOŚĆ Zwarta konstrukcja oraz filtr chronią zawór przed uszkodzeniami i wyciekami.

3 WYSOKA NIEZAWODNOŚĆ DZIĘKI ZAAWANSOWANEJ Wysoka efektywność dzięki najwyższej w klasie rozdzielczości sterowania Wysoka elastyczność dzięki rozbieralnej budowie dla łatwego serwisu Niższy poziom przegrzania oraz lepsze wykorzystanie wymienników ciepła Zabezpieczenie przed przerwami w zasilaniu zapewnione przez skuteczny zawór odcinający z 3 wersjami napięcia (24Vac, 110Vac, 230Vac) Bezpieczeństwo instalacji, oszczędność czasu i kosztu montażu SKRAPLACZ Zawór krokowy Elektrozawór ON/OFF Przewód SPRĘŻARKA Przewód gazowy PAROWNIK XM678D Zarządzanie zaworami krokowymi (jedno- lub dwubiegunowymi) Wiele czynników chłodniczych (np.: R407C, R407F i CO2) Zarządza synchronizacją odszraniania do 8 sterowników Samoadaptująca się regulacja przegrzania Niezależne zasilanie zaworu ze sterownika OR Zarządzanie wirtualnym czujnikiem (wlot i wylot) Klawiatura CX660 szybki dostęp do menu Sterowanie zaworem rozprężnym EX3 z wbudowanym zaworem elektromagnetycznym WYMIARY B 3 B 48mm (1.9 ) C 53mm (2.1 ) D 43mm (1.7 ) E 71mm (2.8 ) F 35mm (1.4 ) 1 Inlet (Braze) 3/8 ODF 2 Outlet (Braze) 1/2 ODF 3 Solenoid coil connector DIN 43650A 4 Stator connector M12 Plug (5 Pins) F 4 Przewód do silnika kro krokowego dostępny w wersji 3 i 6 m (opcjonalnie) C 170mm (6.7 ) A A D 1 2 E

4 WYDAJNOŚĆ ZAWORÓW EX3 jest dostępny w 8 różnych wersjach wydajnościowych: Typ pinu Dysza (mm) (R404A, kw) (R134a, kw) (R22, kw) (R407F, kw) (R507, kw) Pin Pin Pin Pin Pin Pin Pin Pin DANE TECHNICZNE OGÓLNE ELEKTROZAWÓR ZAWÓR KROKOWY Zakres temperatury czynnika chłodniczego Maksymalna różnica ciśnienia Maksymalne ciśnienie pracy Zasada działania Wibracje Waga Klasa izolacji Napięcie / Częstotliwość / Zużycie Moc Typ wtyczki Napięcie Prąd pracy Oporność stojanu silnika krokowego Początek otwarcia Zakres częstotliwości Typ wtyczki Relacja wydajności do otwarcia zaworu Temperatura parowania -50 C +20 C; Temperatura cieczy -30 C +75 C 24.8bar 34.5bar Jednobiegunowy silnik z sekwencją 8-mio pulsową (krokową) 4g 770g (z elektrozaworem i silnikiem krokowym) F 24Vac (+10%, -15%); 50/60Hz; 6.5W (12.7VA) Vac (+10%, -15%); 50/60Hz; 7.4W (14.4VA) Vac (+10%, -15%); 50/60Hz; 8.0W (16.1VA) 11Watów Przewód 3-żyłowy, DIN43650A (opcjonalnie wtyczka IP67) 12Vdc±10% 300mA na fazę 40Ω±10% 8 kroków ± 4 kroki 30 90Hz 5 pionowa wtyczka M12 Liniowa do pozycji kroku od 10% do 100% normlanej wydajności AKCESORIA Kod Opis Kod Opis EX3 Korpus zaworu EX3S-PRT2 1x Dysza 2,6 mm + 1x Uszczelka 26,7 mm EX3S-PN2 1x Pin 2 + 2x Zawleczka + 1x Uszczelka 26,7 mm EX3S-S012 Silnik krokowy 12V od zaworu EX3 EX3S-PN3 1x Pin 3 + 2x Zawleczka + 1x Uszczelka 26,7 mm EX3-M300 Przewód 3,0m do zaworu EX3 z wtyczka M12 EX3S-PN4 1x Pin 4 + 2x Zawleczka + 1x Uszczelka 26,7 mm EX3-M600 Przewód 6,0m do zaworu EX3 z wtyczka M12 EX3S-PN5 1x Pin 5 + 2x Zawleczka + 1x Uszczelka 26,7 mm EX3S-C024 Cewka do zaworu EX3 24V EX3S-PN6 1x Pin 6 + 2x Zawleczka + 1x Uszczelka 26,7 mm EX3S-C230 Cewka do zaworu EX3 230V EX3S-PN7 1x Pin 7 + 2x Zawleczka + 1x Uszczelka 26,7 mm EX3-PL67 Wtyczka zaworu odcinajcego EX3S-PN8 1x Pin 8 + 2x Zawleczka + 1x Uszczelka 26,7 mm EX3S-FR 1x Filtr + 1x Osłona filtra + 1x Uszczelka 26,7 mm EX3S-PN9 1x Pin 9 + 2x Zawleczka + 1x Uszczelka 26,7 mm EX3S-SEL 5x Uszczelka 26,7 mm EX3S-PRT1 1x Dysza 1,5 mm + 1x Uszczelka 26,7 mm EX3S-GST 1x Nakretka + 1x Uszczelka 10,5 mm + 2x Uszczelka 23,4 mm

5 DOSKONAŁE PARAMETRY MAKSYMALNA WODOODPORNOŚĆ Stopień ochrony IP67 zapewnia wodoodporność nawet w najcięższych warunkach pracy. Ta cecha jest ważna, w przypadku mycia wodą pod wysokim ciśnieniem, ociekaniu wody z parownika oraz oblodzenia zaworu. W zależności od typu wtyczki, stopień może być IP65 lub IP67 (dla zaworów elektromagnetycznych). MAKSYMALNA WODOODPORNOŚĆ Stopień ochrony IP67 zapewnia wodoodporność nawet w najcięższych warunkach pracy. Ta cecha jest ważna, w przypadku mycia wodą pod wysokim ciśnieniem, ociekaniu wody z parownika oraz oblodzenia zaworu. W zależności od typu wtyczki, stopień może być IP65 lub IP67 (dla zaworów elektromagnetycznych). ROWIĄZANIE ZAAWANSOWANE TECHNICZNIEE Segmentowa budowa zaworu pozwala na łatwe czyszczenie filtra oraz na wymianę części. OPATENTOWANY WBUDOWANY SKUTECZNY ZAWÓR ODCINAJĄCY WBUDOWANY ZAWÓR ELEKTRO- MAGNETYCZNY DLA SKUTECZNEGO ODCINANIA połączenie IP65 lub IP67 BENEFITS NIEWYMAGANA BATERIA BEZPIECZEŃSTWO PRECYZYJNA REGULACJA CZYNNIKA POPRZEZ SILNIK KROKOWY Hermetyczna konstrukcja stojana dla IP67 Regulacja przepływu silnikiem krokowym WYSOKA WYDAJNOŚĆ ENERGETYCZNA NIEZWYKŁA TRWAŁOŚĆ W PEŁNI ROZBIERALNA KONSTRUKCJA Zdejmowalna iglica Rozbieralna obudowa Zdejmowalny i nadający się do czyszczenia filtr Zdejmowalna dysza WYGODNY SERWIS ELASTYCZNE ZARZĄDZANIE AKCESORIAMI WYMIENNY FILTR ZAPOBIEGA ZAKLEJANIU SIĘ ZAWORU ORAZ WYCIEKOM Z GNIAZDA
