1 Urządzenie chłodnicze

2 Kilka słów o urządzeniu Uczniowie naszej szkoły o profilu Technik Mechanik Urządzenia Chłodnicze podczas zajęć praktycznych na Warsztatach Szkolnych ZSnr1, korzystając z pomocy firm Igloo i Bolarus, zbudowali szafę chłodniczą. Prace nad urządzeniem trwały kilka tygodni.

3 Wykaz części urządzenia chłodniczego Urządzenie chłodnicze składa się z następujących elementów: Agregat chłodniczy (sprężarka, parownik, skraplacz) Zawór elektromagnetyczny Termostatyczny zawór rozprężny Presostat Wziernik Dwukierunkowy filtr odwadniacz Wymiennik ciepła

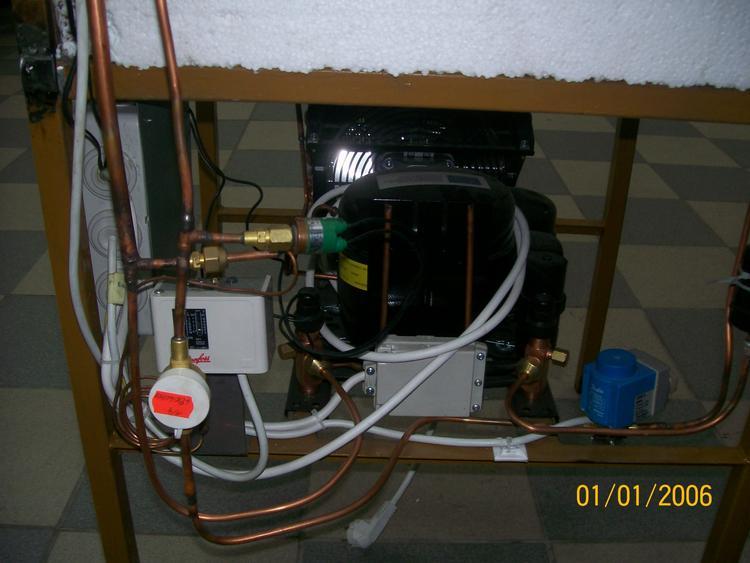

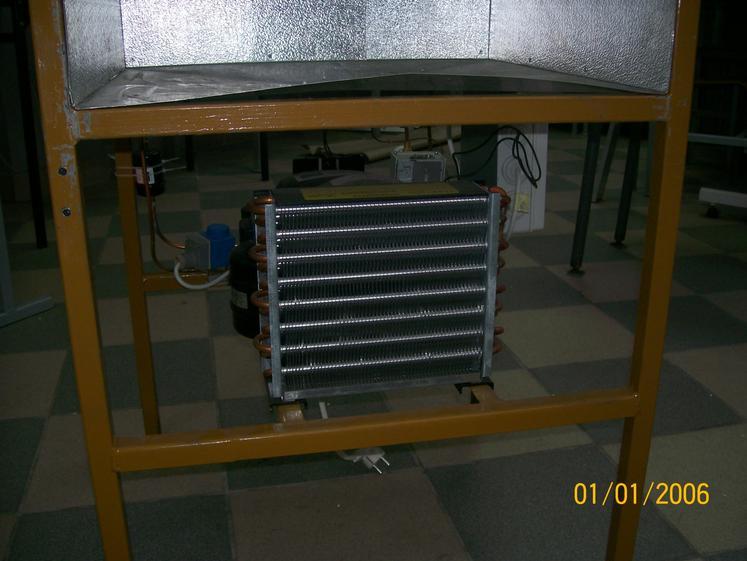

4 Agregat chłodniczy Charakterystyka: Nowe sprężarki o wysokiej sprawności Niskie zużycie energii elektrycznej Szeroki zakres zachowań Części stalowe malowane proszkowo Standardowo podgrzewany karter sprężarki Zawory podcinające zapewniające łatwiejszy montaż

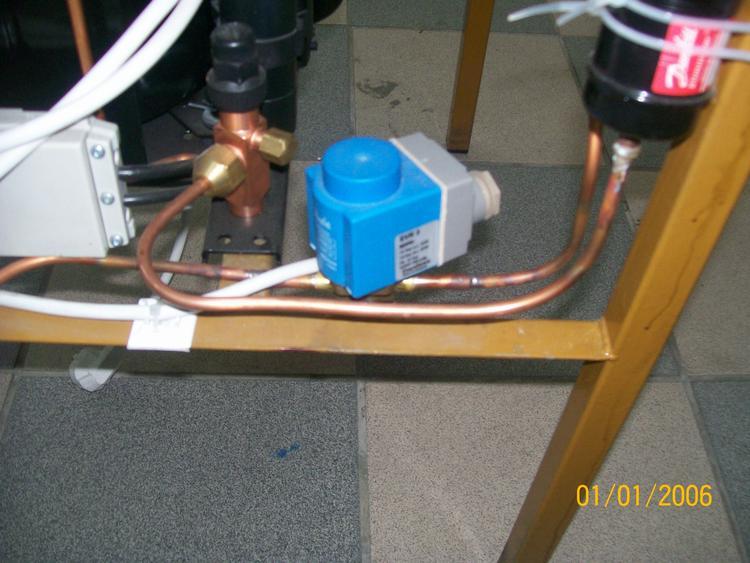

9 Zawór elektromagnetyczny 1. Zawór elektromagnetyczny jest to zawór sterowany elektrycznie, który w zależności od sygnału sterującego pozostaje w jednej z dwóch pozycji: - pozycji otwarcia - pozycji zamknięcia W zaworach tego typu wykorzystuje się zjawisko pola elektromagnetycznego indukowanego pod wpływem płynącego prądu przez cewkę, które wytwarza siłę wprawiającą w ruch rdzeń (zawieradło). Zawory te służą do sterowania przepływem mediów ciekłych i gazowych.

11 Termostatyczny zawór rozprężny Termostatyczny zawór rozprężny kontroluje ilość czynnika wpływającego do parownika. Zawór rozprężny jest umieszczony w pobliżu wlotu do parownika, a często na samym wlocie. Ogranicza on przepływ czynnika wywołując w ten sposób spadek ciśnienia. Zawór oddziela zatem niskociśnieniową część układu od wysokociśnieniowej. Przed zaworem czynnik jest cieczą pod wysokim ciśnieniem, a za zaworem cieczą pod niskim ciśnieniem. Zawory rozprężne występują zwykle w dwóch odmianach: - z regulacją zewnętrzną; - z regulacją wewnętrzną.

13 Presostat Presostat jest to swoistego rodzaju czujnik, który wskazuje różnice ciśnień. Presostat jest zbudowany tak, że przylegają do niego podwójne przewody tak zwane przewody ciśnieniowe, a także potrójne przewody elektryczne. To na co wskazuje przekaźnik jest uzależnione od wielkości różnicy ciśnień, które znajdują się w przewodach ciśnieniowych. Do czego służy presostat? Presostat odnajduje swoje zastosowanie w hydroforach, a jego zadaniem jest stabilizacja ciśnienia. Presostaty wykorzystywane są również w kontroli pracy wentylatorów, filtrów powietrznych, jak również w urządzeniach nie co bliższych nam każdego dnia, jakimi są pralki automatyczne, bądź zmywarki.

Wziernik Wzierniki typu SGN stosowane są do obserwacji: stanu czynnika chłodniczego w urządzeniu na linii ssawnej, wilgoci w czynniku, oleju na linii powrotnej z odolejacza.

15 Wziernik Wzierniki typu SGN stosowane są do obserwacji: stanu czynnika chłodniczego w urządzeniu na linii ssawnej, wilgoci w czynniku, oleju na linii powrotnej z odolejacza. SGRN stosowane są do obserwacji poziomu w zbiorniku ciekłego czynnika lub poziomu ojeju w skrzyni korbowej sprężarki. SGN i SGRN zmieniają kolory w zależności od stopnia zawilgocenia czynnika typu HFC lub HCFC.

Dwukierunkowy filtr odwadniacz Dwukierunkowy filtr odwadniacz DCB jest przeznaczony do stosowania w rurociągach cieczowych, w instalacjach chłodniczych i klimatyzacyjnych, pompach ciepła z

17 Dwukierunkowy filtr odwadniacz Dwukierunkowy filtr odwadniacz DCB jest przeznaczony do stosowania w rurociągach cieczowych, w instalacjach chłodniczych i klimatyzacyjnych, pompach ciepła z odwracalnym kierunkiem obiegu. Dwukierunkowe filtry odwadniacze maja wbudowane zawory zwrotne, które zapewniają przepływ czynnika ciekłego zawsze od strony zewnętrznej do środka wkładu filtra. W ten sposób wszystkie cząstki zanieczyszczeń są zatrzymywane niezależnie od kierunku przepływu. Filtry odwadniacze DCB zapewniają szybka i skuteczna adsorpcje wilgoci oraz kwasów organicznych i nieorganicznych.

Wymiennik ciepła Wymiennik ciepła HE jest zazwyczaj stosowany do przekazywania ciepła pomiędzy rurociągami cieczowymi a ssawnymi instalacji chłodniczej.

19 Wymiennik ciepła Wymiennik ciepła HE jest zazwyczaj stosowany do przekazywania ciepła pomiędzy rurociągami cieczowymi a ssawnymi instalacji chłodniczej. Celem jest wykorzystanie efektu chłodzenia, który bez wymiennika ciepła zostaje stracony w otaczającym powietrzu poprzez nieizolowane rurociągi ssawne. W wymienniku ciepła ten efekt jest wykorzystany do dochłodzenia ciekłego czynnika chłodniczego.

21 A tak wygląda gotowe urządzenie
