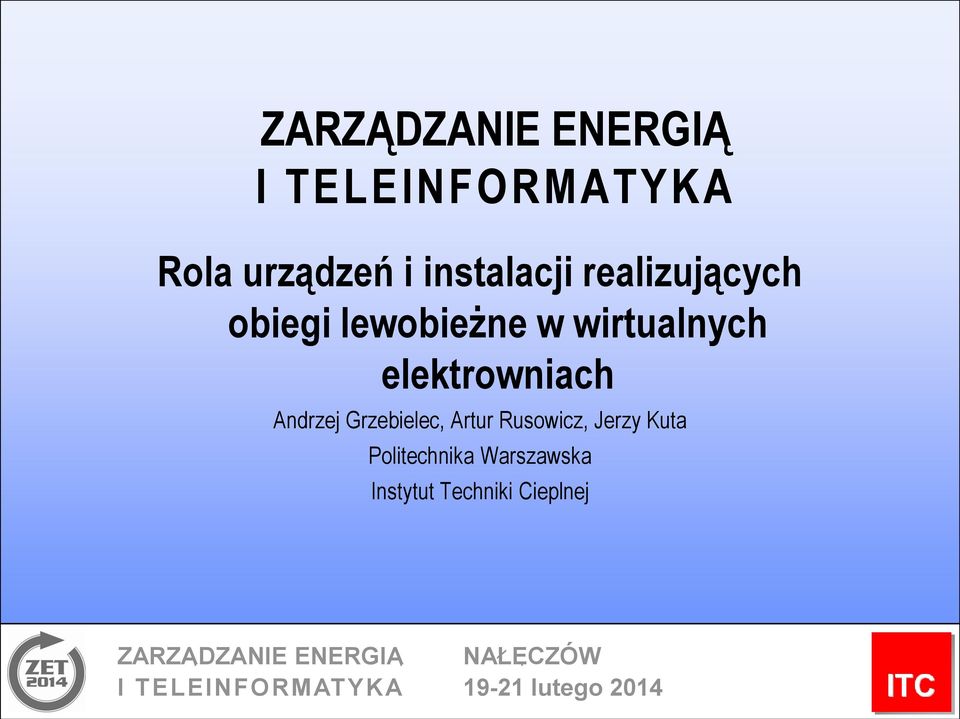

1 Rola urządzeń i instalacji realizujących obiegi lewobieżne w wirtualnych elektrowniach Andrzej Grzebielec, Artur Rusowicz, Jerzy Kuta Politechnika Warszawska Instytut Techniki Cieplnej

2 STRUKTURA WIRTUALNEJ ELEKTROWNII Szerokie spektrum jednostek wytwarzających energię Jednostki magazynujące energię Zdecentralizowany system zarządzania energią Stacje meteorologiczne Systemy prognozowania pogody Bazy danych z modelami statystycznymi zużycia energii Inteligentne urządzenia pomiarowe Systemy współpracujące

energią Stacje meteorologiczne Systemy prognozowania pogody Bazy danych z

3 PROPONOWANA WIRTUALNA ELEKTROWNIA Informatyczny system zarządzania Moduł prognozujący pracę systemu elektroenergetycznego Moduł prognozujący pracę poszczególnych instalacji Moduł zarządzający urządzeniami

systemu elektroenergetycznego Moduł prognozujący

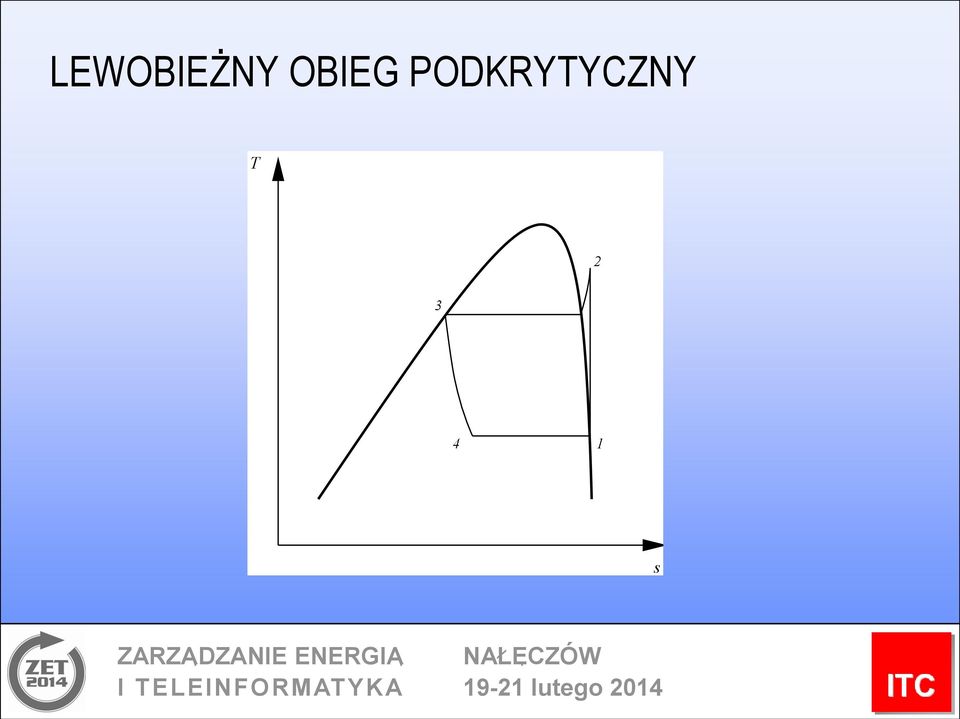

4 LEWOBIEŻNY OBIEG PODKRYTYCZNY T s

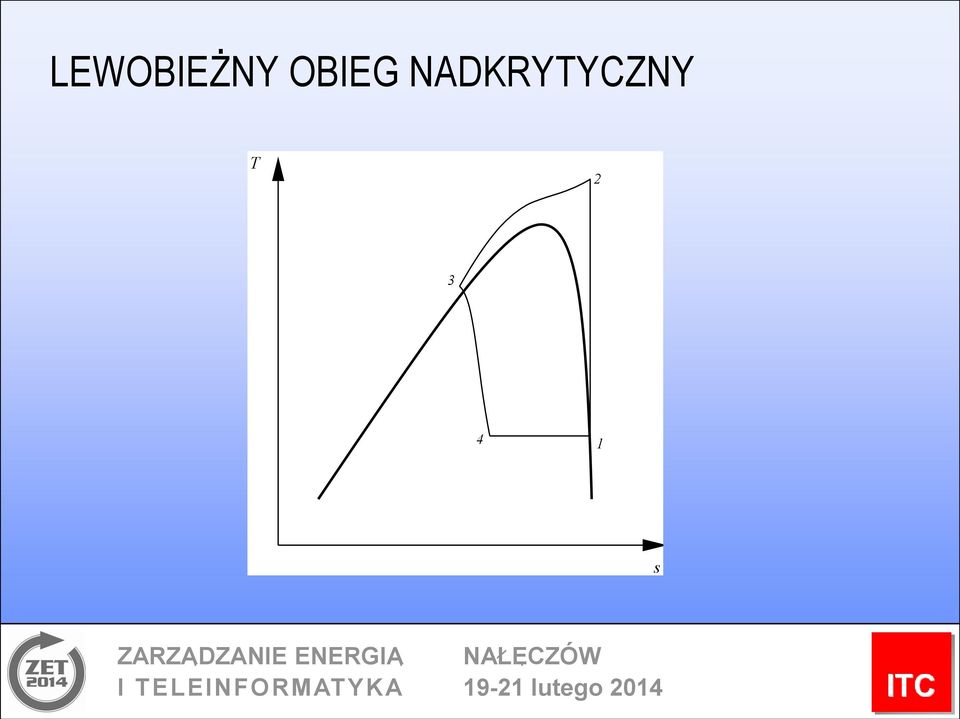

5 LEWOBIEŻNY OBIEG NADKRYTYCZNY T s

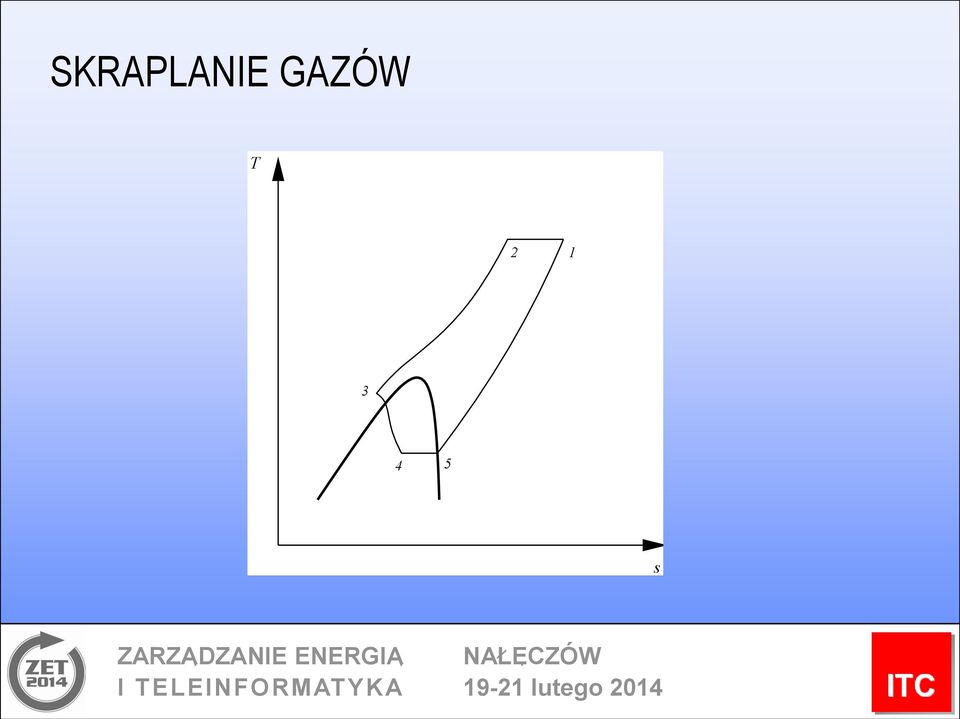

6 SKRAPLANIE GAZÓW T s

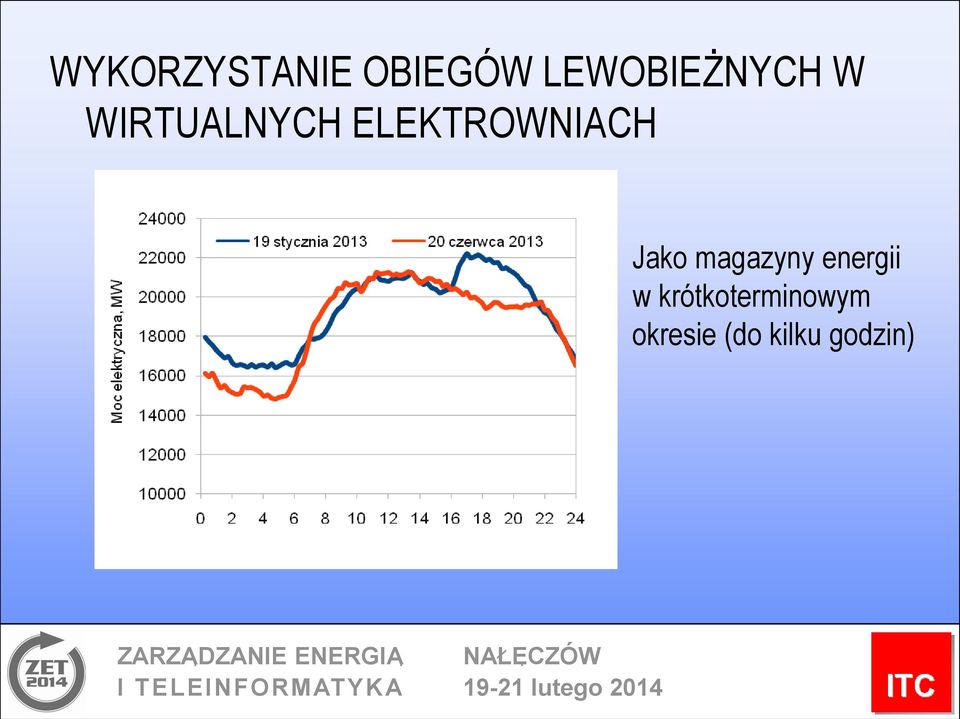

7 WYKORZYSTANIE OBIEGÓW LEWOBIEŻNYCH W WIRTUALNYCH ELEKTROWNIACH Jako magazyny energii w krótkoterminowym okresie (do kilku godzin)

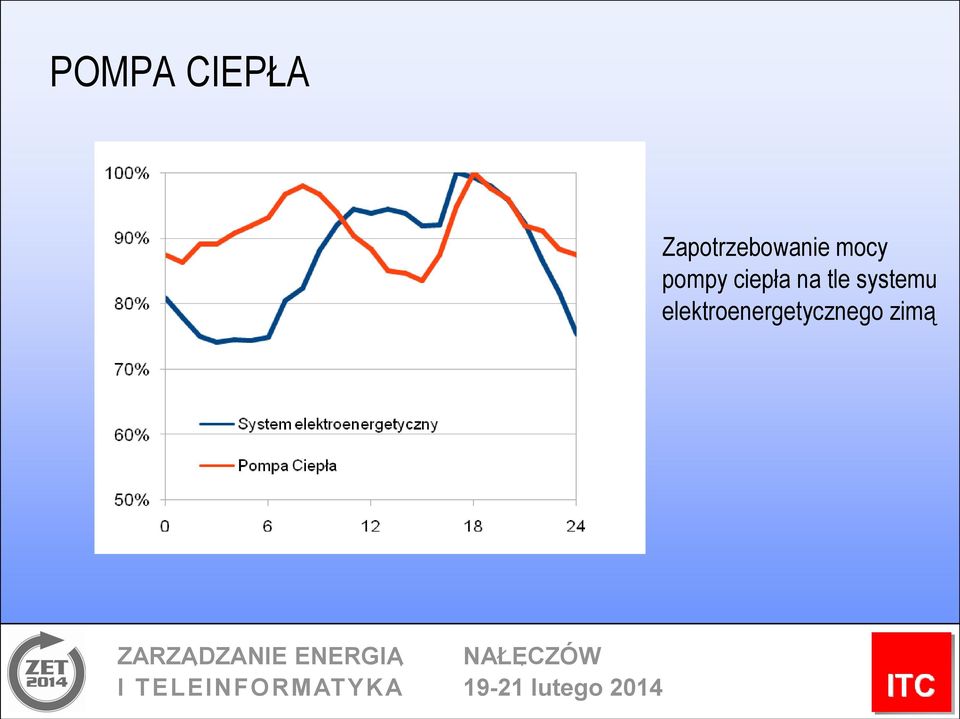

8 POMPA CIEPŁA Zapotrzebowanie mocy pompy ciepła na tle systemu elektroenergetycznego zimą

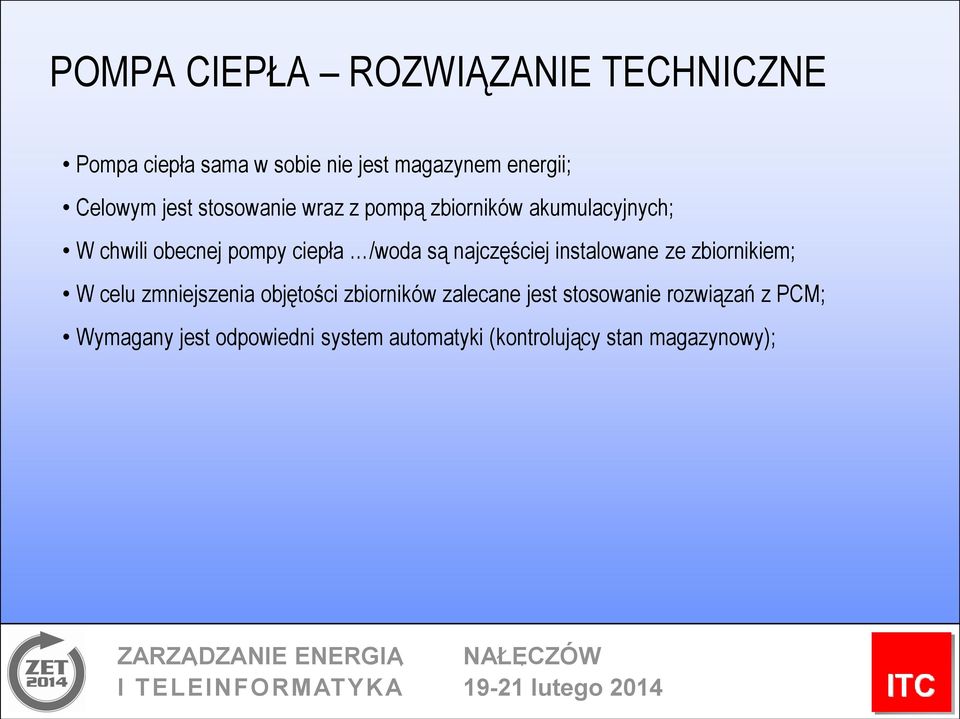

9 POMPA CIEPŁA ROZWIĄZANIE TECHNICZNE Pompa ciepła sama w sobie nie jest magazynem energii; Celowym jest stosowanie wraz z pompą zbiorników akumulacyjnych; W chwili obecnej pompy ciepła /woda są najczęściej instalowane ze zbiornikiem; W celu zmniejszenia objętości zbiorników zalecane jest stosowanie rozwiązań z PCM; Wymagany jest odpowiedni system automatyki (kontrolujący stan magazynowy);

najczęściej instalowane ze zbiornikiem; W celu zmniejszenia objętości zbiorników zalecane jest

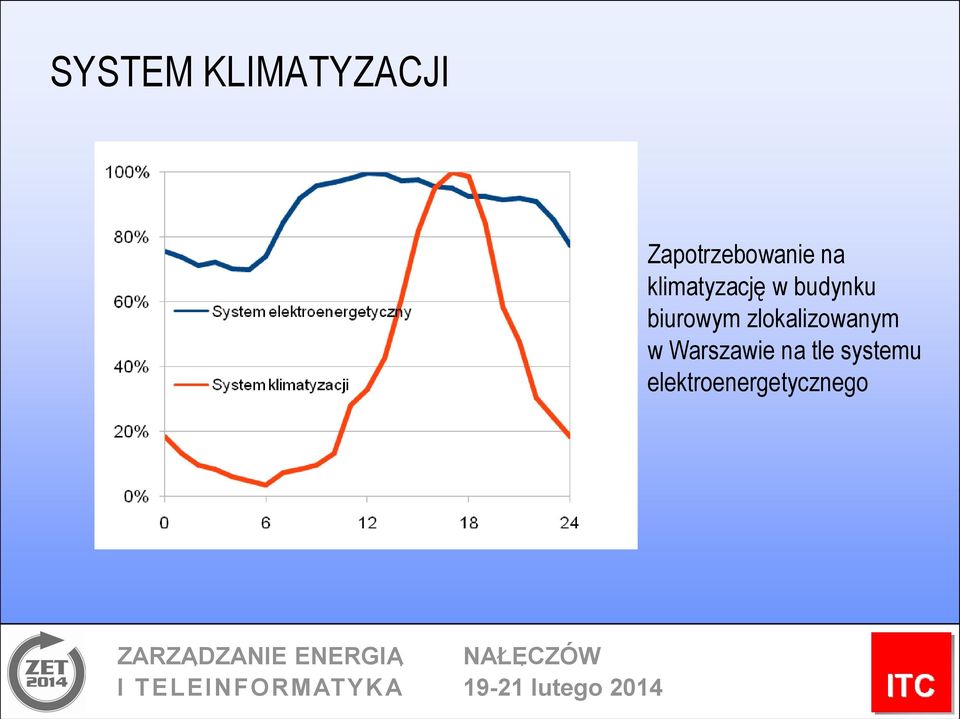

10 SYSTEM KLIMATYZACJI Zapotrzebowanie na klimatyzację w budynku biurowym zlokalizowanym w Warszawie na tle systemu elektroenergetycznego

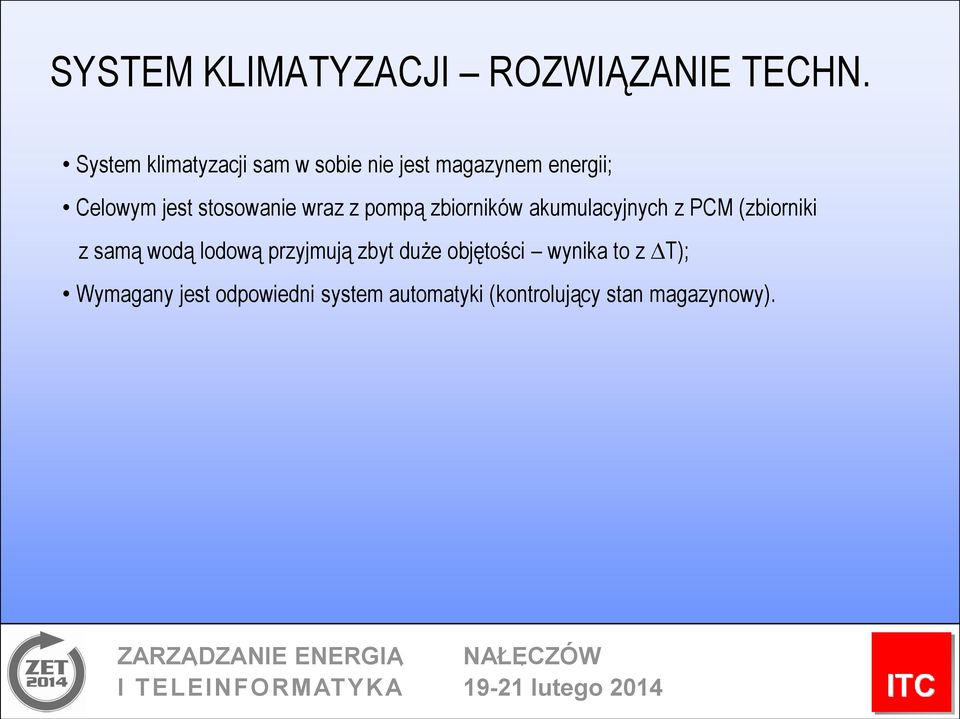

11 SYSTEM KLIMATYZACJI ROZWIĄZANIE TECHN. System klimatyzacji sam w sobie nie jest magazynem energii; Celowym jest stosowanie wraz z pompą zbiorników akumulacyjnych z PCM (zbiorniki z samą wodą lodową przyjmują zbyt duże objętości wynika to z T); Wymagany jest odpowiedni system automatyki (kontrolujący stan magazynowy).

stosowanie wraz z pompą zbiorników akumulacyjnych z PCM (zbiorniki z samą wodą

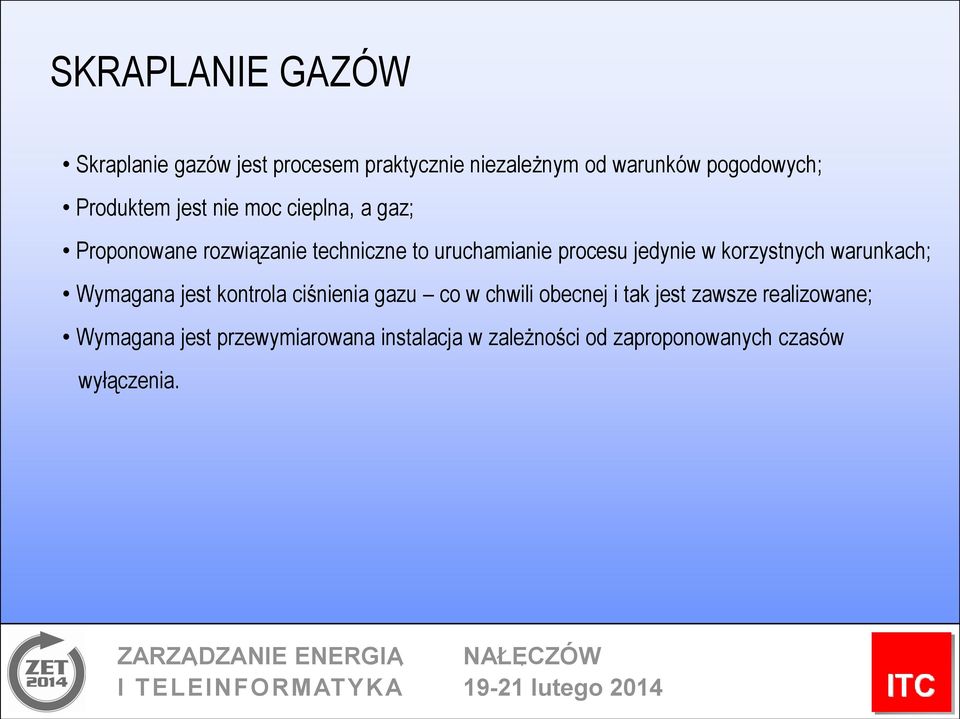

12 SKRAPLANIE GAZÓW Skraplanie gazów jest procesem praktycznie niezależnym od warunków pogodowych; Produktem jest nie moc cieplna, a gaz; Proponowane rozwiązanie techniczne to uruchamianie procesu jedynie w korzystnych warunkach; Wymagana jest kontrola ciśnienia gazu co w chwili obecnej i tak jest zawsze realizowane; Wymagana jest przewymiarowana instalacja w zależności od zaproponowanych czasów wyłączenia.

jedynie w korzystnych warunkach; Wymagana jest kontrola ciśnienia gazu co w chwili obecnej i tak jest

13 ZADANIA SYSTEMU INFORMATYCZNEGO Przewidywanie zużycia energii w systemie elektroenergetycznym kraju; Prognoza zużycia energii obiegów lewobieżnych na własne potrzeby; Ustalanie dalekosiężnego algorytmu pracy elementów instalacji; Zarządzanie urządzeniami;

obiegów lewobieżnych na własne potrzeby; Ustalanie

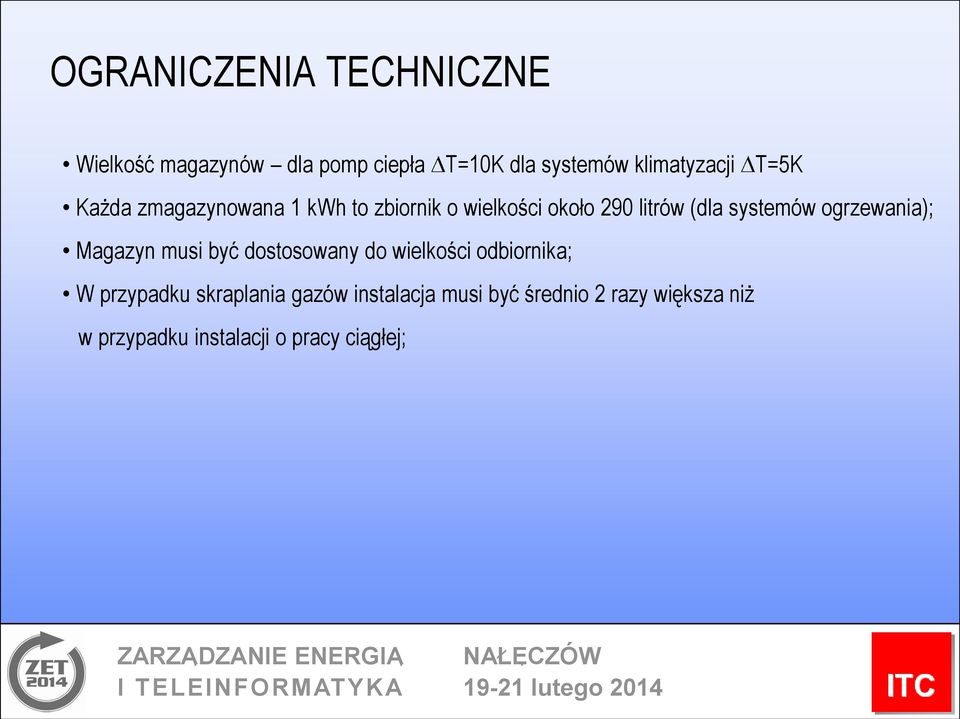

14 OGRANICZENIA TECHNICZNE Wielkość magazynów dla pomp ciepła T=10K dla systemów klimatyzacji T=5K Każda zmagazynowana 1 kwh to zbiornik o wielkości około 290 litrów (dla systemów ogrzewania); Magazyn musi być dostosowany do wielkości odbiornika; W przypadku skraplania gazów instalacja musi być średnio 2 razy większa niż w przypadku instalacji o pracy ciągłej;

systemów ogrzewania); Magazyn musi być dostosowany do wielkości odbiornika; W przypadku

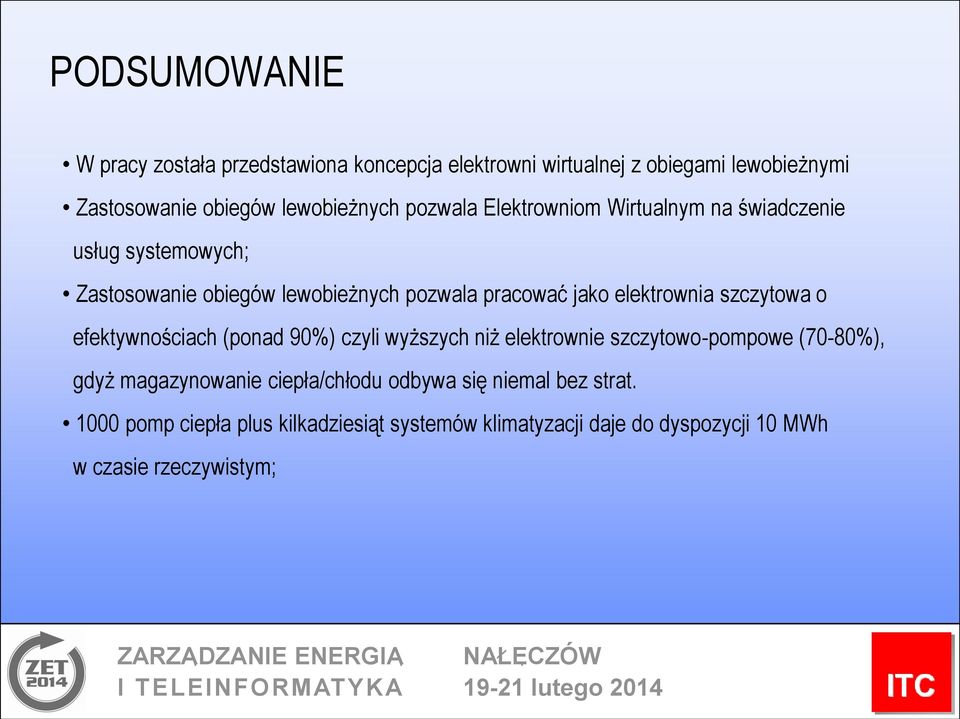

15 PODSUMOWANIE W pracy została przedstawiona koncepcja elektrowni wirtualnej z obiegami lewobieżnymi Zastosowanie obiegów lewobieżnych pozwala Elektrowniom Wirtualnym na świadczenie usług systemowych; Zastosowanie obiegów lewobieżnych pozwala pracować jako elektrownia szczytowa o efektywnościach (ponad 90%) czyli wyższych niż elektrownie szczytowo-pompowe (70-80%), gdyż magazynowanie ciepła/chłodu odbywa się niemal bez strat pomp ciepła plus kilkadziesiąt systemów klimatyzacji daje do dyspozycji 10 MWh w czasie rzeczywistym;

szczytowa o efektywnościach (ponad 90%) czyli wyższych niż elektrownie szczytowo-pompowe (70-80%), gdyż magazynowanie ciepła/chłodu
