Wielostronne wykorzystanie biogazowni kontenerowych w układach skojarzonych Projekty, wdrożenie i badania. w4e 2016

Transkrypt

1 Wielostronne wykorzystanie biogazowni kontenerowych w układach skojarzonych Projekty, wdrożenie i badania

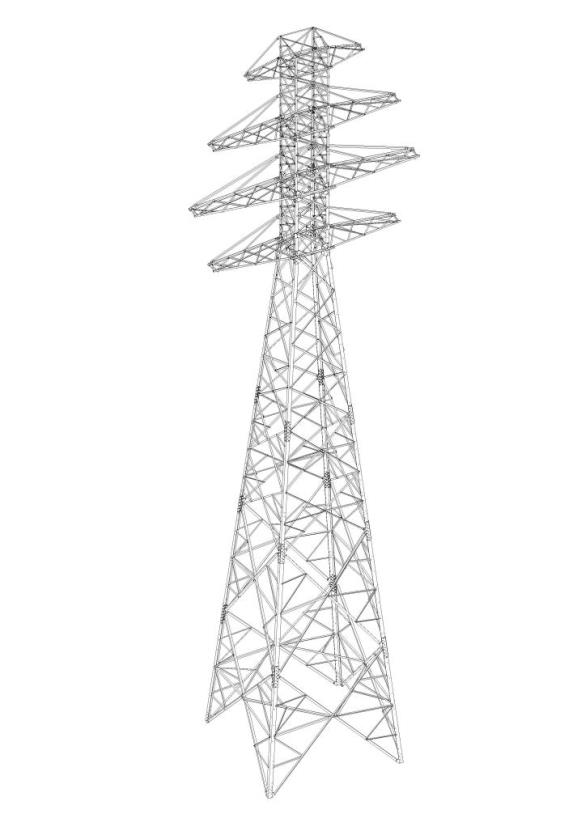

2 Zasada działania Produkcja Magazynowanie Sieć

3 Schemat funkcjonalny instalacji Sieć Biodiesel Lokalni odbiorcy prądu i ciepła

4 Opis części inwestycyjnej Projekt Złożony jest z następujących elementów: Elektrownia wiatrowa ok. 800 kw Biogazownia 30kW mocy elektrycznej i 40 kw mocy cieplnej Fotowoltaika ok. 150 kw powierzchnia otwarta oraz 50 kw dachowa Hydrolizer o przepustowości 50 Nm3/h Instalacja do produkcji Biodiesla wraz z generatorem 40 kw Magazyn energii akumulator wanadowy 200 kw, 400 kwh Szklarnia 1000 m2 z instalacja PV 40 kw do odbioru nadwyżek ciepła i CO2 Mikro-linia do produkcji peletu ze słomy 320 kg/h oraz wyposażenie do obsługi instalacji Ciągnik rolniczo-transportowy ok 150 KM Przyczepa rolnicza objętość pow. 25m3 Ładowarka teleskopowa ok 75 KM Beczka asenizacyjna ok l Budynek magazynowo-biurowy w konstrukcji lekkiej

5 Elektrownia wiatrowa

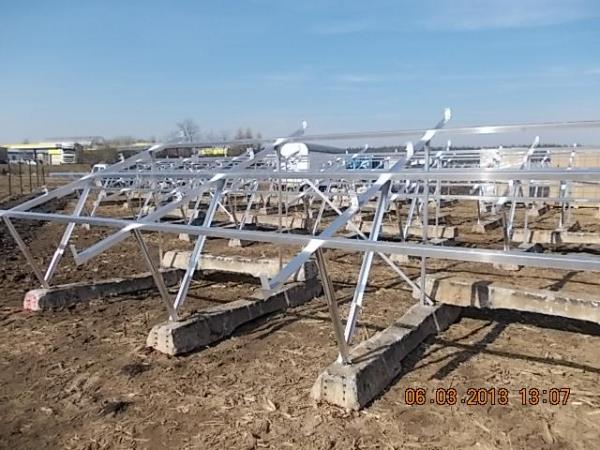

6 Elektrownia fotowoltaiczna

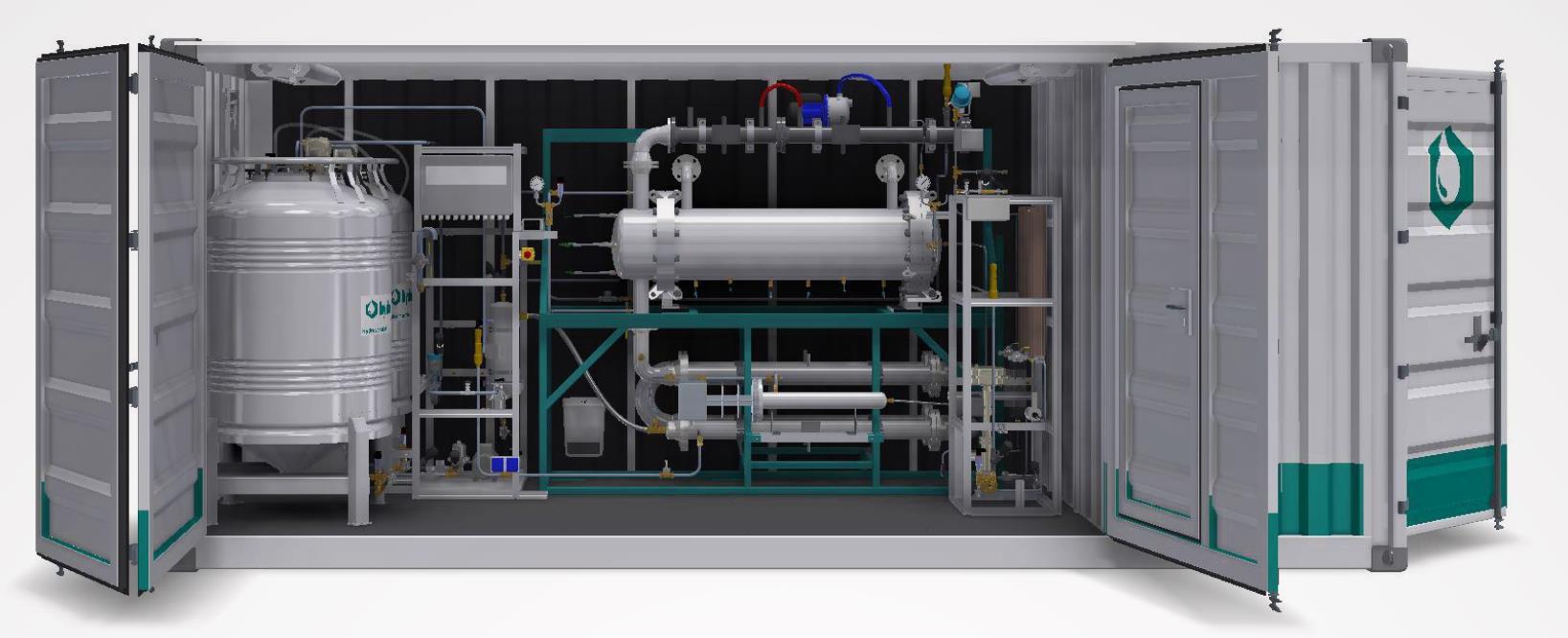

7 Instalacja do Hydrolizy

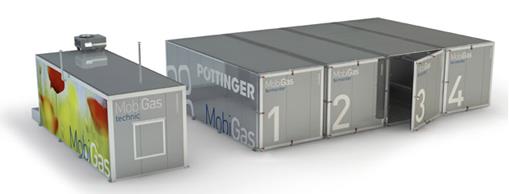

8 Biogazownia kontenerowa

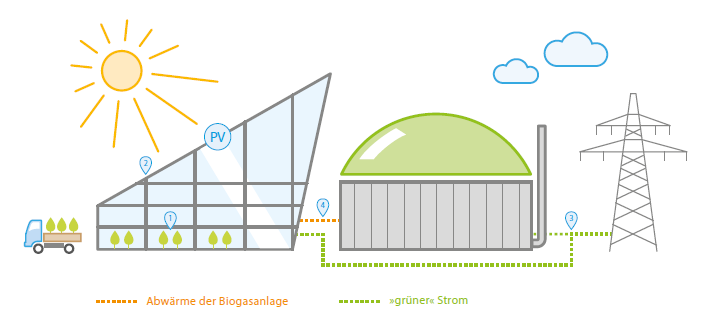

9 Szklarnia z Fotowoltaiką do odbioru CO2

10 Linia do produkcji biodiesla

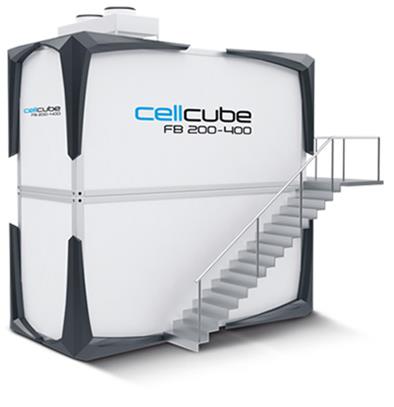

11 Akumulatory wanadowe

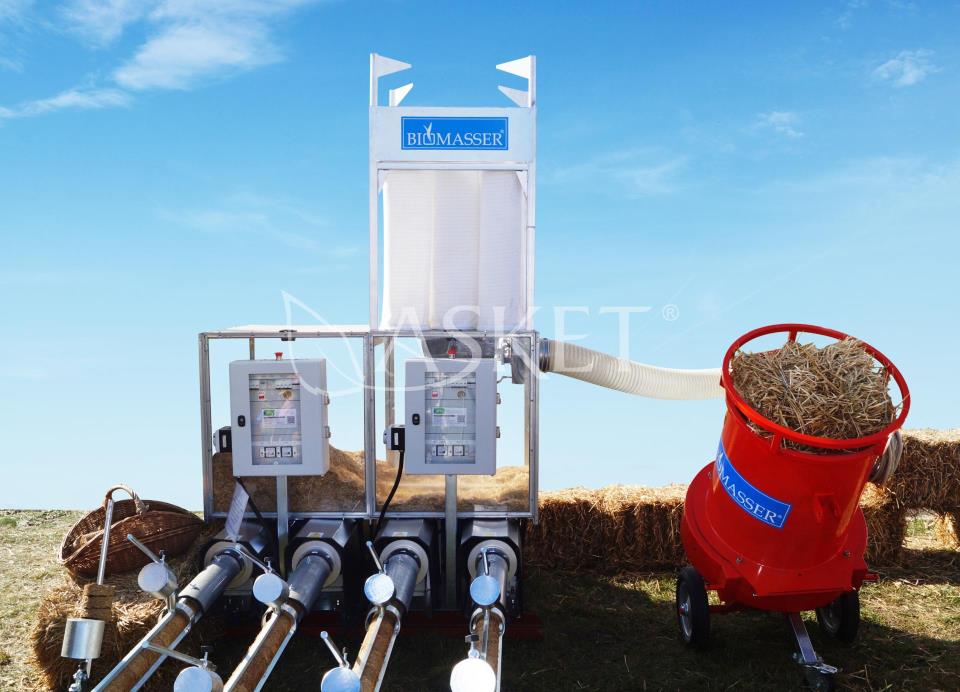

12 Mikrolinia do peletu ze słomy

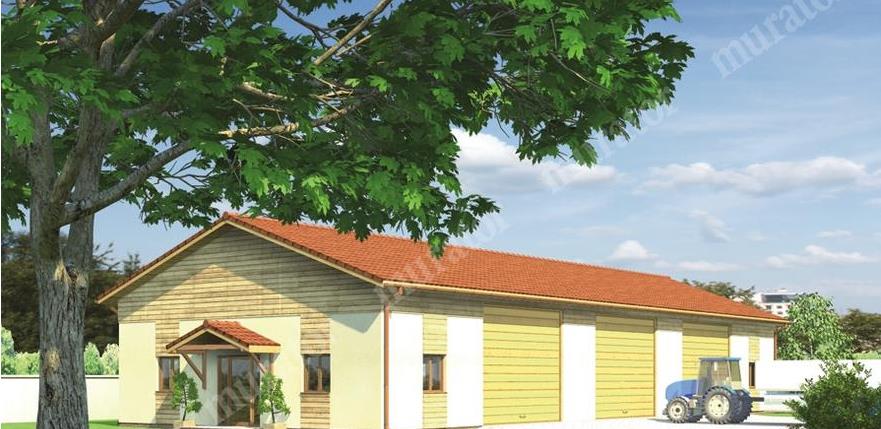

13 Budynek magazynowo-biurowy

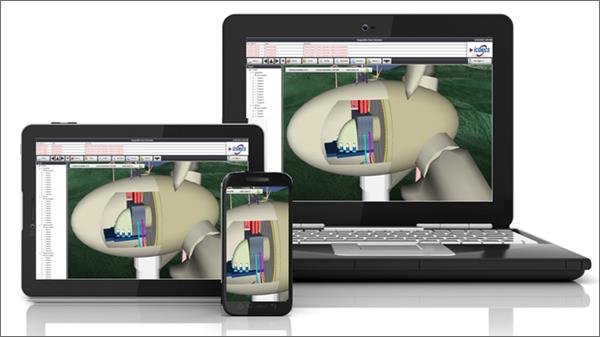

14 System monitorująco-sterujący

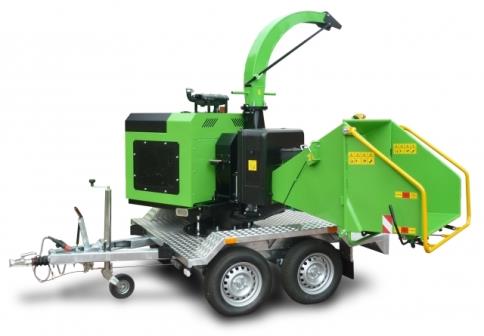

15 Pozostałe urządzenia: Ciągnik rolniczy ok 150 KM Przyczepa rolnicza objętość pow. 25m3 Ładowarka teleskopowa ok 75 KM Beczka asenizacyjna ok 7000l Prasa do słomy Rębak do gałęzi

16 Opis części projektowo badawczej Wykonanie projektu Realizacja inwestycji Optymalizacja działania układu Zarządzanie projektem Prace badawczo rozwojowe Działania demonstracyjne

17 Harmonogram działań Doprowadzenie do pozwolenia na budowę 2 mies. Realizacja inwestycji 12 mies. Rozruch i optymalizacja pracy układu 12 mies. Zarządzanie projektem, Prace badawczo rozwojowe, Działania demonstracyjne 24 mies.

18 Opis innowacyjności Innowacyjność technologiczna: Elektrownia wiatrowa z generatorem synchronicznym, ogrzewaniem łopat oraz systemem sterowania (możliwe zastosowanie prototypu z pionową osią obrotu o mocy ok 800 kw Fotowoltaika z wykorzystaniem wysokosprawnych ogniw polikrystalicznych na zrekultywowanym terenie oraz systemie mocowania wykorzystującym materiały z recyklingu Biogazownia kontenerowa, innowacja w zakresie bieżącego zużycia biogazu z kilkakrotnym obiegiem bez potrzeby jego kumulowania w zbiornikach Magazyn energii elektrycznej, innowacja w wykorzystaniu akumulatorów wanadowych Hydrolizer do długoterminowego magazynowania energii w postaci wodoru Minirafineria do biodiesla z agregatem prądotwórczym jako zasilanie awaryjne oraz paliwo do maszyn rolniczych Szklarnia do odzyski CO2 Innowacyjność procesowa Połączenie różnych rodzajów OZE oraz magazynu energii w celu pełnej kontroli ilości wytworzonej energii w układzie i dostosowanie jej do zużycia oraz optymalizacji cen sprzedaży energii Produkcja energii na końcach linii zasilania w celu poprawy jakości dostaw energii i uniknięcia przerw w dostawach

19 Cel projektu Wdrożenie rozwiązania polegającego na pełnej kontroli wytworzonej ilości energii z OZE Dostosowanie ilości produkowanej energii do chwilowego jej zużycia Dodatkowe dochody na terenach wiejskich Wdrożenie technologii innowacyjnych Opracowanie zasad współpracy poszczególnych urządzeń Prace badawcze polegające na doborze parametrów i optymalizacji układu Prace demonstracyjne
