1 KATEDRA GEODEZJI im. Kaspra WEIGLA Wydział Budownictwa i Inżynierii Środowiska Zajęcia 3 Podstawowe informacje o mapie zasadniczej Kalibracja mapy Autor: Dawid Zientek

2 Mapa zasadnicza MAPA ZASADNICZA - nazywana również Podstawową Mapą Kraju - podstawowe opracowanie geodezyjno-kartograficzne, obejmujące swoim zasięgiem obszar całego kraju. Służy celom ewidencyjnym, gospodarczym, planistycznym i strategicznym. Na podstawie mapy zasadniczej wykonywane są inne opracowania kartograficzne, które służą do celów komercyjnych np. projektowych czy budowlanych. MAPA ZASADNICZA jest własnością państwową, a jej prowadzenie zostało powierzone starostwom powiatowym jako zadanie zlecone z zakresu administracji rządowej. Obecnie obowiązującym układem odniesienia dla prowadzenia mapy zasadniczej jest układ "2000" (do 31 grudnia 2009 r. był nim układ "1965") oraz układ wysokościowy z punktem odniesienia "Kronsztad" (Rosja).

3 Mapa zasadnicza Mapa zasadnicza stanowi: podstawowy element państwowego zasobu geodezyjnego i kartograficznego w rozumieniu art. 40 ustawy Prawo geodezyjne i kartograficzne, podstawowy materiał kartograficzny, wykorzystywany do zaspokojenia różnorodnych potrzeb gospodarki narodowej, a w szczególności zagospodarowania przestrzennego, katastru nieruchomości, źródłowe opracowanie kartograficzne do sporządzania map pochodnych i innych wielkoskalowych map tematycznych oraz aktualizacji mapy topograficznej w skali 1:

4 Mapa zasadnicza Mapa zasadnicza, zgodnie z art. 2 ustawy Prawo geodezyjne i kartograficzne, jest to wielkoskalowe opracowanie kartograficzne zawierające aktualne informacje o przestrzennym rozmieszczeniu obiektów ogólnogeograficznych oraz elementach ewidencji gruntów i budynków, a także sieci uzbrojenia terenu. Mapa zasadnicza jest wykonywana w skalach: 1:500 1:1000 dla obszarów wysokozurbanizowanych (duże zagęszczenie obiektów stanowiących treść mapy np. gęsta zabudowa lub duża ilość urządzeń podziemnych), 1:1000-1:2000 dla obszarów średniozurbanizowanych, 1:5000 dla zwartych obszarów rolnych i leśnych, W przypadkach bardzo dużego zagęszczenia obiektów naziemnych i podziemnych wykonuje się mapy w skali 1:250 (np. rejon metra warszawskiego).

5 Treść mapy zasadniczej Treść mapy zasadniczej obejmuje dane o: ewidencji gruntów i budynków (katastrze), zagospodarowaniu terenu (ulice, drzewa, obiekty użyteczności publicznej), podziemnym, naziemnym i nadziemnym uzbrojeniu terenu, ukształtowaniu terenu (wysokości szczegółów sytuacyjnych, formy ukształtowania terenu), W Polsce zasady obowiązujące przy tworzeniu mapy zasadniczej zawarte są m.in. w instrukcji technicznej K-1.

6 Mapa numeryczna rastrowa wektorowa hybrydowa Mapa rastrowa bitmapa będąca cyfrową reprezentacją mapy wykonanej w konkretnej skali i odwzorowaniu kartograficznym. Najczęściej tworzona poprzez skanowanie map analogowych (papierowych lub foliowych). Mapa wektorowa numeryczne opracowanie kartograficzne którego treść nie odbiega od treści analogicznej dla niej mapy rastrowej. Różnica pojawia się w sposobie ich przetwarzania, gromadzenia i udostępniania. Mapy wektorowe powstają w ramach wprowadzania do bazy danych informacji z pomiarów bezpośrednich, jak również pozyskiwanych w procesie digitalizacji i wektoryzacji map rastrowych lub ortofotomap. Mapa hybrydowa składa się z warstwy mapy rastrowej oraz wektorowej.

7 Programy do kalibracji rastrów dla AutoCAD a CADRaster Raster Design Wise Image

8 Zastosowanie programu CADRaster eliminowanie zniekształceń materiału źródłowego i błędów powstałych podczas procesu skanowania, wspomaganie wektoryzacji podkładu rastrowego, realizacja nowego projektu wektorowego na podkładzie rastrowym, aktualizacja treści rysunku skanowanego za pomocą narzędzi wektorowych

9 Proces obróbki bki rastra Wielkoformatowe wydruki w skali Drukarka i skaner A0 Skanowanie (TIFF) Przygotowanie Rastra Oczyszczanie Kalibracja Ustalenie skali Określenie położenia we współrzędnych Dodanie elementów CAD (DWG) - Dokumenty urzędowe - Wydruki w małych formatach

10 Przygotowanie zeskanowanych materiałów skanowanie materiałów (projekty, mapy, obrazki) obróbka zeskanowanego materiału w programie np. Corel PHOTO-PAINT lub Adobe Photoshop - przycinanie rastra - nadanie trybu koloru - czyszczenie rastra - ustawienie progu ostrości - kompresja zeskanowanego materiału (CCITT4) - wybór formatu podkładu (*.tif, *.jpg, *.bmp)

11 Wektory kalibracyjne Wektor kalibracyjny powstaje poprzez określenie dla danego punktu jego miejsca docelowego, w którym powinien się znaleźć po zakończonej kalibracji. Wektory swobodne Za pomocą tej funkcji użytkownik może ręcznie definiować wektory kalibracyjne przez wskazanie ich początku i końca. Pierwszym punktem wektora kalibracyjnego jest punkt rastrowy o znanych współrzędnych, który określa punkt początkowy wektora korekcyjnego. Aby dokładnie wskazać ten punkt możesz użyć zatrzasku rastrowego i lupy. Drugim punktem jest punkt docelowy. Wektory siatkowe Funkcja ta pozwala na definiowanie wektorów korekcyjnych z odniesieniem do wstępnie określonych punktów docelowych. W sytuacji kiedy raster wymaga skalibrowania np. do linii siatki mapy, funkcja ta upraszcza i automatyzuje takie czynności jak: przejście do następnego punktu ze zbioru oraz precyzyjne wskazanie punktu docelowego, który już jest określony liczbowo. Lista wektorów kalibracji zawiera listę wszystkich zdefiniowanych wektorów jakie zostaną wykorzystane podczas kalibracji. Można z niej odczytać między innymi: współrzędne wyjściowe i docelowe oraz błąd mówiący o tym jak bardzo dany punkt odbiega od położenia docelowego. Po dokonaniu kalibracji możemy zapisać Raport Kalibracji zawierający opis zmian jakie zostały dokonane.

12 Kalibracja obrazu rastrowego 1. Otwórz skanowany obrazek używając polecenia Otwórz w pasku narzędziowym programu CADRaster 2. Następnie wybierz Parametry dokumentu

13 Kalibracja obrazu rastrowego Własności rysunku rastrowego

14 Kalibracja obrazu rastrowego 4. Użyj polecenia Pokaż cały dok po wprowadzeniu zmian 1. Wpisz odpowiednią skale 3. Zmień orientacje obrazka na ekranie, o ile jest to konieczne 2. Wybierz odpowiednią jednostkę miary

15 Kalibracja obrazu rastrowego - ustalenie ilości punktów do wpasowania - wybór modelu kalibracji - definiowanie parametrów siatki Kalibracja Definiowanie parametrów siatki - Model liniowy izotropowy (Helmerta) - wymaga zaznaczenia przynajmniej dwóch wektorów - Model anizotropowy (Afiniczny) - wymaga zaznaczenia przynajmniej trzech wektorów - Model Biliniowy - wymaga zaznaczenia przynajmniej czterech wektorów - Model Bikwadratowy - wymaga zaznaczenia przynajmniej dziewięciu wektorów - Model Bikubiczny - wymaga przynajmniej szesnastu wektorów

16 Kalibracja obrazu rastrowego Definiowanie parametrów siatki kalibracyjnej

17 Kalibracja obrazu rastrowego *.rep *.cav Wykonaj kalibracje

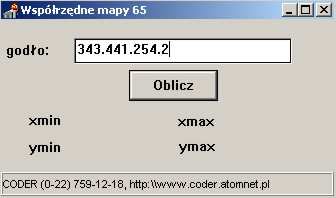

18 Kalibracja mapy rastrowej pełna sekcja skala mapy współrzędne mapy godło mapy?

19 Kalibracja mapy rastrowej pełna sekcja otwórz raster używając polecenia OTWÓRZ w pasku narzędziowym programu CADRaster w PARAMETRACH DOKUMENTU ustal skalę, jednostki i ewentualnie obróć raster użyj polecenia POKAŻ CAŁY DOKUMENT ustal ilość punktów do wpasowania wybierz KALIBRACJA i określ model kalibracji zdefiniuj parametry siatki kalibracyjnej i ją utwórz skalibruj raster i zapisz go pod inną nazwą niż raster źródłowy używając ZAPISZ JAKO

20 Dziękuję za uwagę
