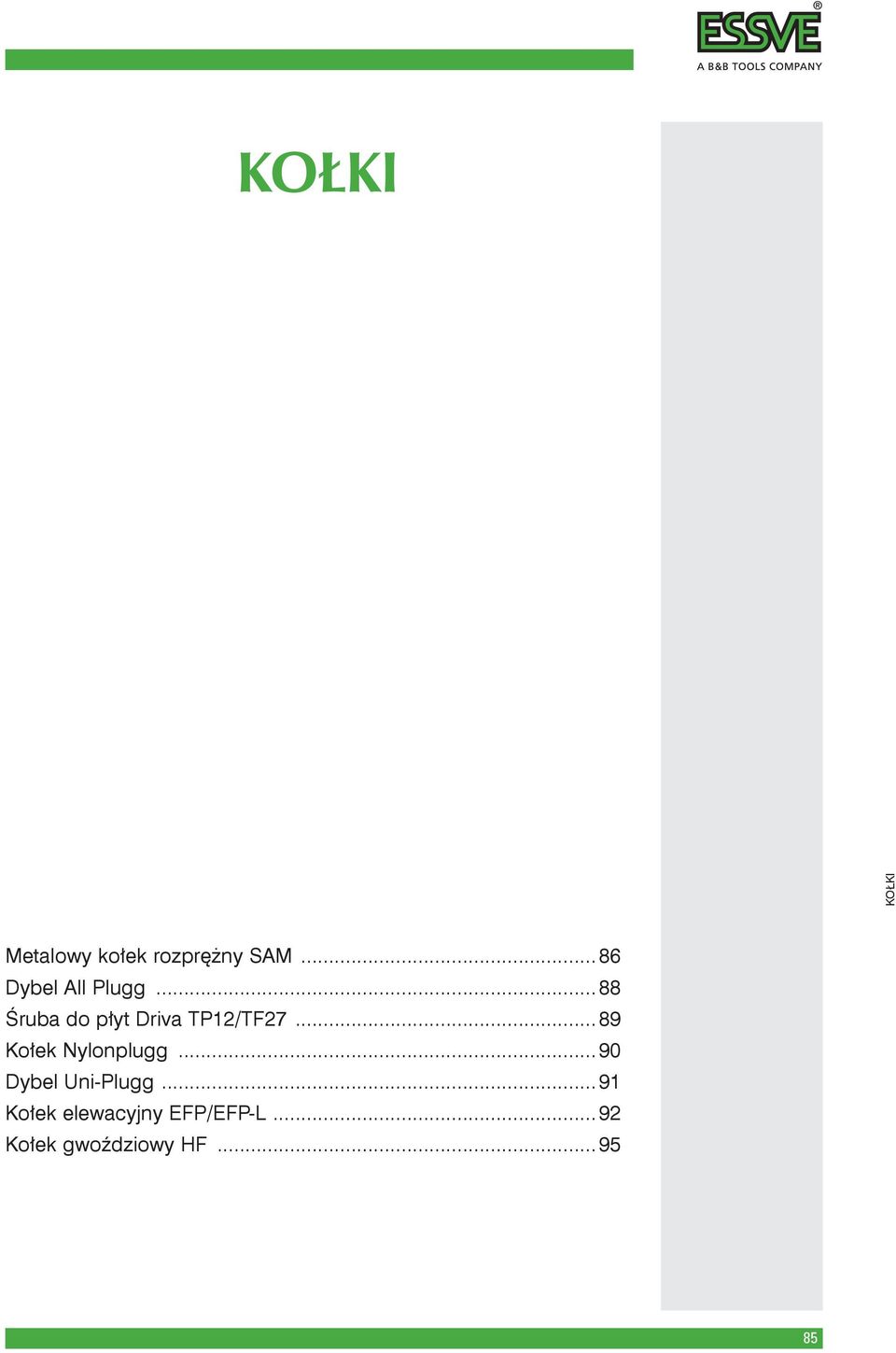

1 KOŁKI KOŁKI Metalowy kołek rozprężny SAM...86 Dybel All Plugg...88 Śruba do płyt Driva TP12/TF Kołek Nylonplugg...90 Dybel Uni-Plugg...91 Kołek elewacyjny EFP/EFP-L...92 Kołek gwoździowy HF

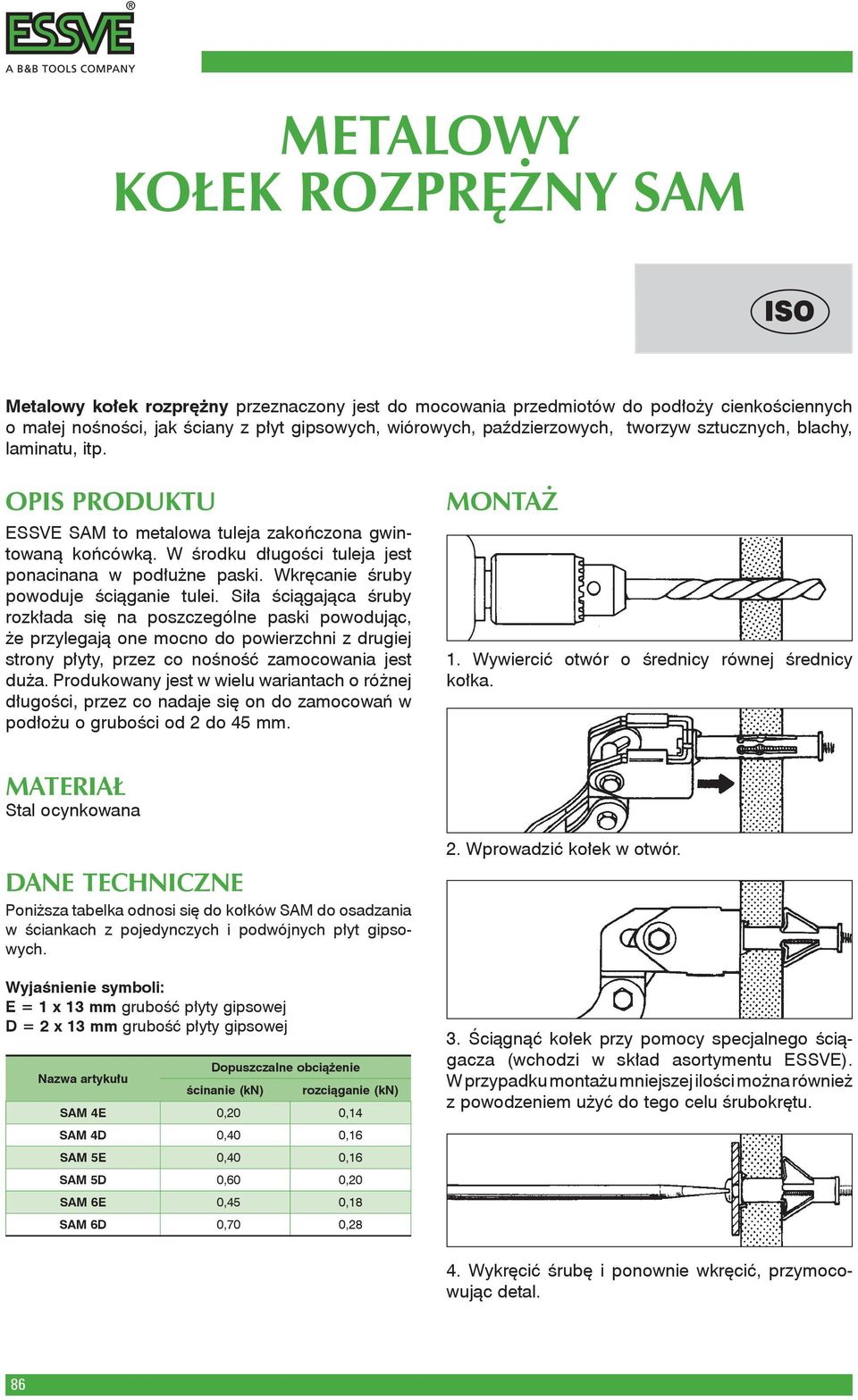

2 METALOWY KOŁEK ROZPRĘŻNY SAM Metalowy kołek rozprężny przeznaczony jest do mocowania przedmiotów do podłoży cienkościennych o małej nośności, jak ściany z płyt gipsowych, wiórowych, paździerzowych, tworzyw sztucznych, blachy, laminatu, itp. ESSVE SAM to metalowa tuleja zakończona gwintowaną końcówką. W środku długości tuleja jest ponacinana w podłużne paski. Wkręcanie śruby powoduje ściąganie tulei. Siła ściągająca śruby rozkłada się na poszczególne paski powodując, że przylegają one mocno do powierzchni z drugiej strony płyty, przez co nośność zamocowania jest duża. Produkowany jest w wielu wariantach o różnej długości, przez co nadaje się on do zamocowań w podłożu o grubości od 2 do 45. MONTAŻ 1. Wywiercić otwór o średnicy równej średnicy kołka. Stal ocynkowana DANE TECHNICZNE Poniższa tabelka odnosi się do kołków SAM do osadzania w ściankach z pojedynczych i podwójnych płyt gipsowych. Wyjaśnienie symboli: E = 1 x 13 grubość płyty gipsowej D = 2 x 13 grubość płyty gipsowej Nazwa artykułu Dopuszczalne obciążenie ścinanie () rozciąganie () SAM 4E 0,20 0,14 SAM 4D 0,40 0,16 SAM 5E 0,40 0,16 SAM 5D 0,60 0,20 SAM 6E 0,45 0,18 SAM 6D 0,70 0,28 2. Wprowadzić kołek w otwór. 3. Ściągnąć kołek przy pomocy specjalnego ściągacza (wchodzi w skład asortymentu ESSVE). W przypadku montażu mniejszej ilości można również z powodzeniem użyć do tego celu śrubokrętu. 4. Wykręcić śrubę i ponownie wkręcić, przymocowując detal. 86

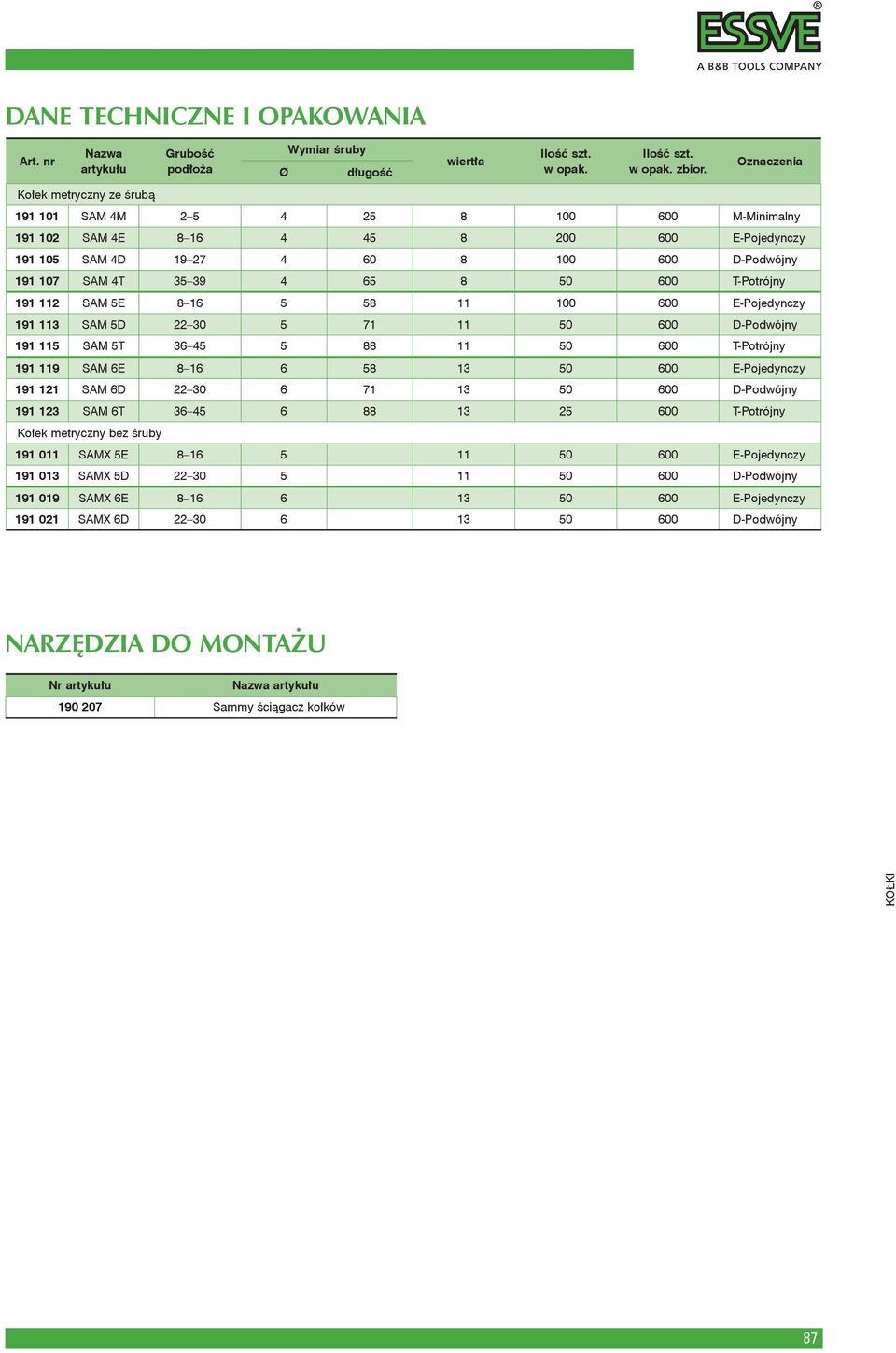

3 DANE TECHNICZNE I OPAKOWANIA Nazwa artykułu Kołek metryczny ze śrubą Grubość podłoża Wymiar śruby długość Ilość szt. w opak. Ilość szt. w opak. zbior. Oznaczenia SAM 4M M-Minimalny SAM 4E E-Pojedynczy SAM 4D D-Podwójny SAM 4T T-Potrójny SAM 5E E-Pojedynczy SAM 5D D-Podwójny SAM 5T T-Potrójny SAM 6E E-Pojedynczy SAM 6D D-Podwójny SAM 6T T-Potrójny Kołek metryczny bez śruby SAMX 5E E-Pojedynczy SAMX 5D D-Podwójny SAMX 6E E-Pojedynczy SAMX 6D D-Podwójny NARZĘDZIA DO MONTAŻU Nr artykułu Nazwa artykułu Say ściągacz kołków KOŁKI 87

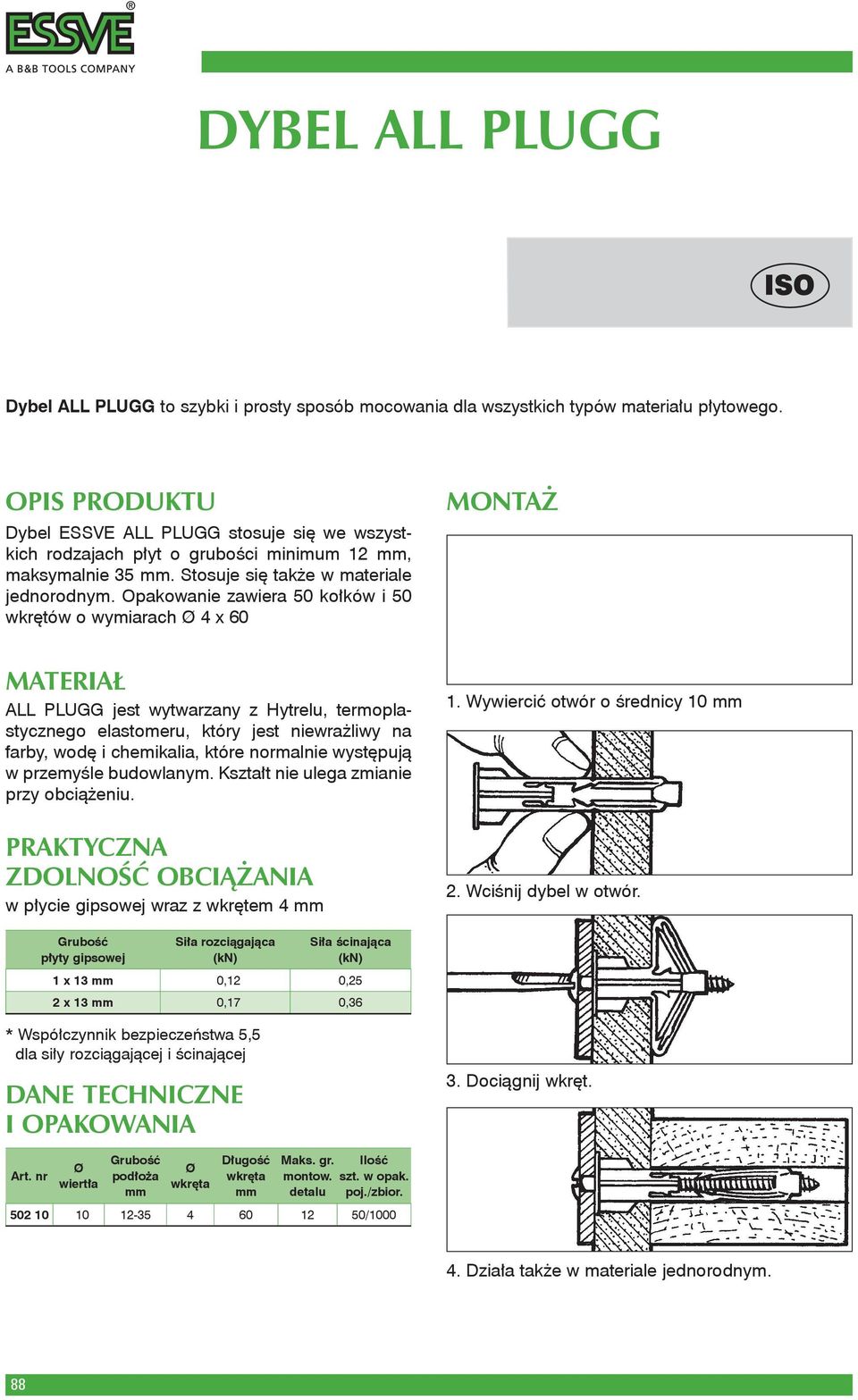

4 DYBEL ALL PLUGG Dybel ALL PLUGG to szybki i prosty sposób mocowania dla wszystkich typów materiału płytowego. Dybel ESSVE ALL PLUGG stosuje się we wszystkich rodzajach płyt o grubości minimum 12, maksymalnie 35. Stosuje się także w materiale jednorodnym. Opakowanie zawiera 50 kołków i 50 wkrętów o wymiarach 4 x 60 MONTAŻ ALL PLUGG jest wytwarzany z Hytrelu, termoplastycznego elastomeru, który jest niewrażliwy na farby, wodę i chemikalia, które normalnie występują w przemyśle budowlanym. Kształt nie ulega zmianie przy obciążeniu. PRAKTYCZNA ZDOLNOŚĆ OBCIĄŻANIA w płycie gipsowej wraz z wkrętem 4 1. Wywiercić otwór o średnicy Wciśnij dybel w otwór. Grubość płyty gipsowej Siła rozciągająca () Siła ścinająca () 1 x 13 0,12 0,25 2 x 13 0,17 0,36 * Współczynnik bezpieczeństwa 5,5 dla siły rozciągającej i ścinającej DANE TECHNICZNE I OPAKOWANIA 3. Dociągnij wkręt. Grubość podłoża wkręta Długość wkręta Maks. gr. montow. detalu Ilość szt. w opak. poj./zbior / Działa także w materiale jednorodnym. 88

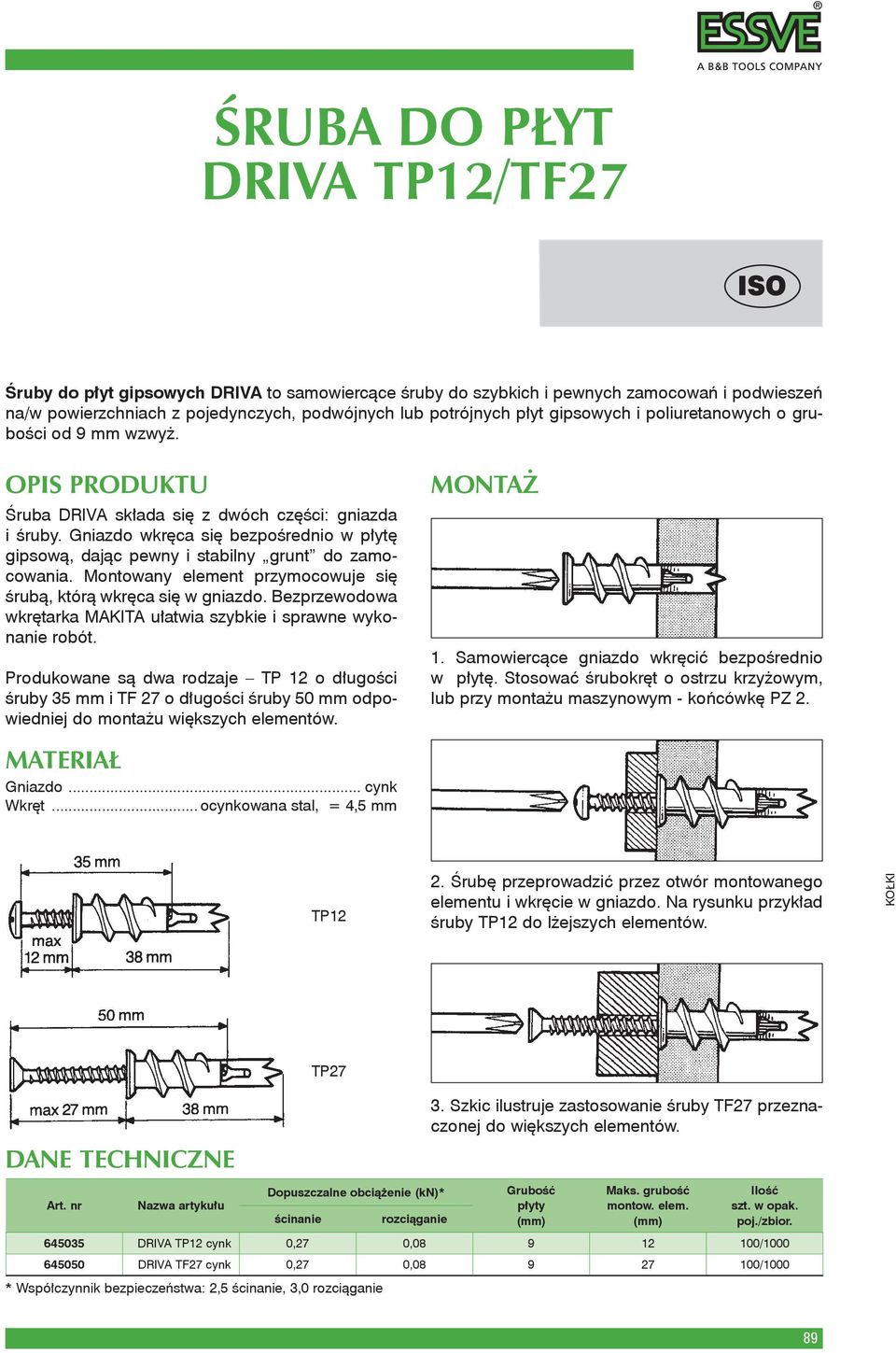

5 ŚRUBA DO PŁYT DRIVA TP12/TF27 Śruby do płyt gipsowych DRIVA to samowiercące śruby do szybkich i pewnych zamocowań i podwieszeń na/w powierzchniach z pojedynczych, podwójnych lub potrójnych płyt gipsowych i poliuretanowych o grubości od 9 wzwyż. Śruba DRIVA składa się z dwóch części: gniazda i śruby. Gniazdo wkręca się bezpośrednio w płytę gipsową, dając pewny i stabilny grunt do zamocowania. Montowany element przymocowuje się śrubą, którą wkręca się w gniazdo. Bezprzewodowa wkrętarka MAKITA ułatwia szybkie i sprawne wykonanie robót. Produkowane są dwa rodzaje TP 12 o długości śruby 35 i TF 27 o długości śruby 50 odpowiedniej do montażu większych elementów. MONTAŻ 1. Samowiercące gniazdo wkręcić bezpośrednio w płytę. Stosować śrubokręt o ostrzu krzyżowym, lub przy montażu maszynowym - końcówkę PZ 2. Gniazdo... cynk Wkręt... ocynkowana stal, = 4,5 TP12 2. Śrubę przeprowadzić przez otwór montowanego elementu i wkręcie w gniazdo. Na rysunku przykład śruby TP12 do lżejszych elementów. KOŁKI TP27 DANE TECHNICZNE Nazwa artykułu Dopuszczalne obciążenie ()* ścinanie rozciąganie 3. Szkic ilustruje zastosowanie śruby TF27 przeznaczonej do większych elementów. Grubość płyty () Maks. grubość montow. elem. () Ilość szt. w opak. poj./zbior DRIVA TP12 cynk 0,27 0, / DRIVA TF27 cynk 0,27 0, /1000 * Współczynnik bezpieczeństwa: 2,5 ścinanie, 3,0 rozciąganie 89

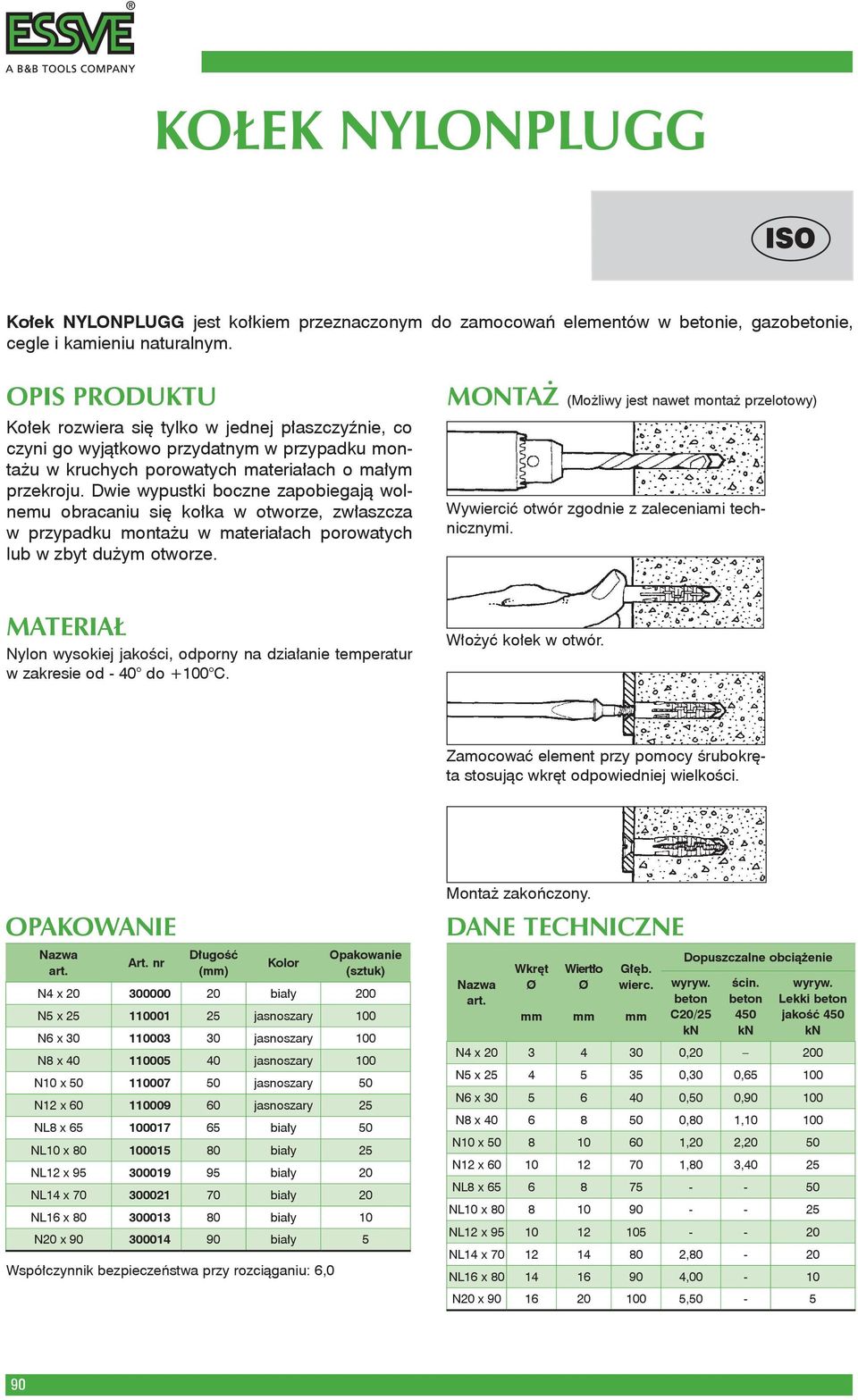

6 KOŁEK NYLONPLUGG Kołek NYLONPLUGG jest kołkiem przeznaczonym do zamocowań elementów w betonie, gazobetonie, cegle i kamieniu naturalnym. Kołek rozwiera się tylko w jednej płaszczyźnie, co czyni go wyjątkowo przydatnym w przypadku montażu w kruchych porowatych materiałach o małym przekroju. Dwie wypustki boczne zapobiegają wolnemu obracaniu się kołka w otworze, zwłaszcza w przypadku montażu w materiałach porowatych lub w zbyt dużym otworze. MONTAŻ (Możliwy jest nawet montaż przelotowy) Wywiercić otwór zgodnie z zaleceniami technicznymi. Nylon wysokiej jakości, odporny na działanie temperatur w zakresie od - 40 do +100 C. Włożyć kołek w otwór. Zamocować element przy pomocy śrubokręta stosując wkręt odpowiedniej wielkości. OPAKOWANIE Nazwa art. Długość () Kolor Opakowanie (sztuk) N4 x biały 200 N5 x jasnoszary 100 N6 x jasnoszary 100 N8 x jasnoszary 100 N10 x jasnoszary 50 N12 x jasnoszary 25 NL8 x biały 50 NL10 x biały 25 NL12 x biały 20 NL14 x biały 20 NL16 x biały 10 N20 x biały 5 Współczynnik bezpieczeństwa przy rozciąganiu: 6,0 Montaż zakończony. DANE TECHNICZNE Nazwa art. Wkręt Wiertło Głęb. wierc. Dopuszczalne obciążenie wyryw. beton C20/25 ścin. beton 450 wyryw. Lekki beton jakość 450 N4 x , N5 x ,30 0, N6 x ,50 0, N8 x ,80 1, N10 x ,20 2,20 50 N12 x ,80 3,40 25 NL8 x NL10 x NL12 x NL14 x ,80-20 NL16 x ,00-10 N20 x ,

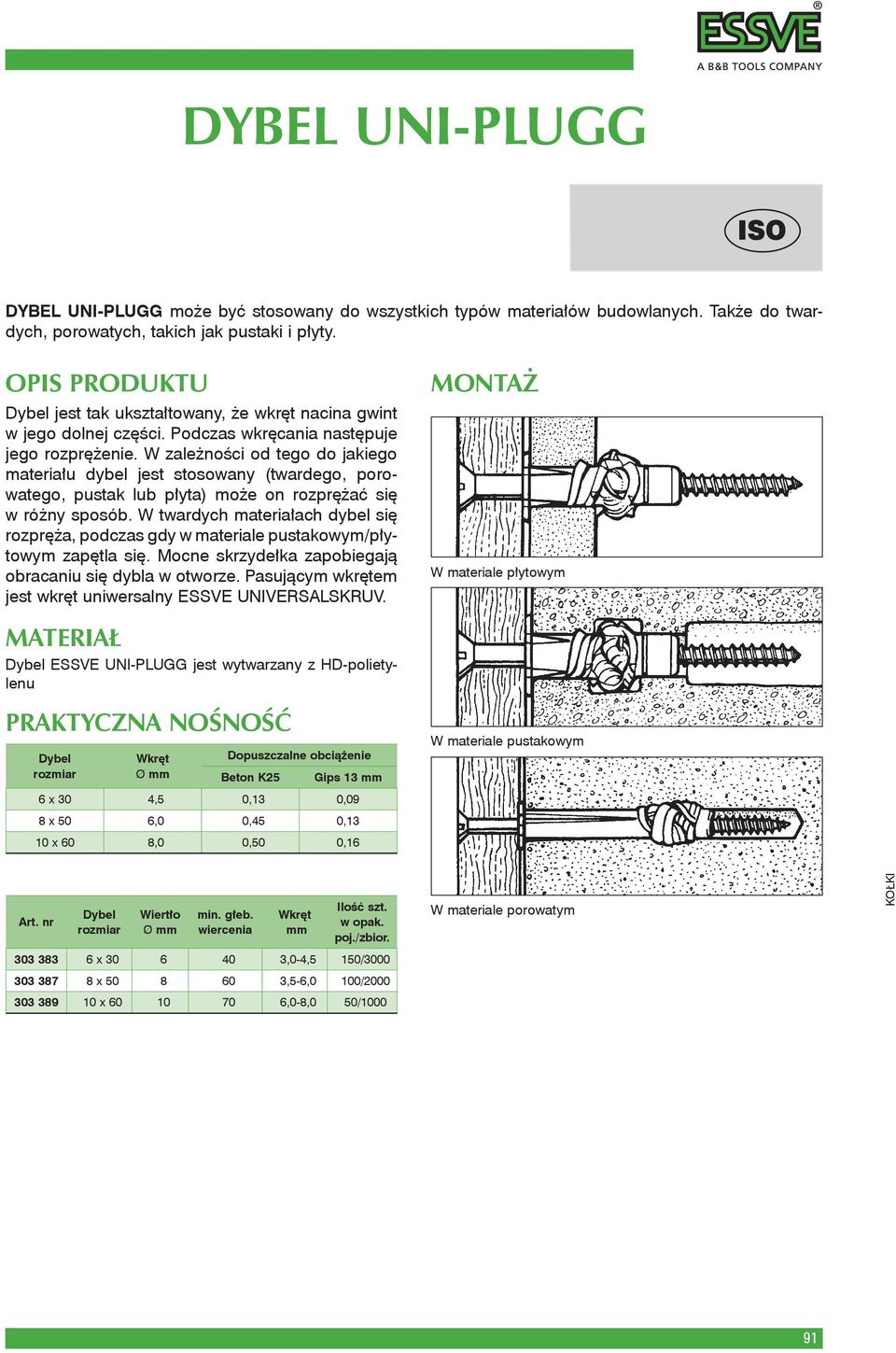

7 DYBEL UNI-PLUGG DYBEL UNI-PLUGG może być stosowany do wszystkich typów materiałów budowlanych. Także do twardych, porowatych, takich jak pustaki i płyty. Dybel jest tak ukształtowany, że wkręt nacina gwint w jego dolnej części. Podczas wkręcania następuje jego rozprężenie. W zależności od tego do jakiego materiału dybel jest stosowany (twardego, porowatego, pustak lub płyta) może on rozprężać się w różny sposób. W twardych materiałach dybel się rozpręża, podczas gdy w materiale pustakowym/płytowym zapętla się. Mocne skrzydełka zapobiegają obracaniu się dybla w otworze. Pasującym wkrętem jest wkręt uniwersalny ESSVE UNIVERSALSKRUV. MONTAŻ W materiale płytowym Dybel ESSVE UNI-PLUGG jest wytwarzany z HD-polietylenu PRAKTYCZNA NOŚNOŚĆ Dybel rozmiar Wkręt Dopuszczalne obciążenie Beton K25 Gips 13 6 x 30 4,5 0,13 0,09 8 x 50 6,0 0,45 0,13 10 x 60 8,0 0,50 0,16 W materiale pustakowym Dybel rozmiar Wiertło min. głeb. wiercenia Wkręt Ilość szt. w opak. poj./zbior x ,0-4,5 150/ x ,5-6,0 100/ x ,0-8,0 50/1000 W materiale porowatym KOŁKI 91

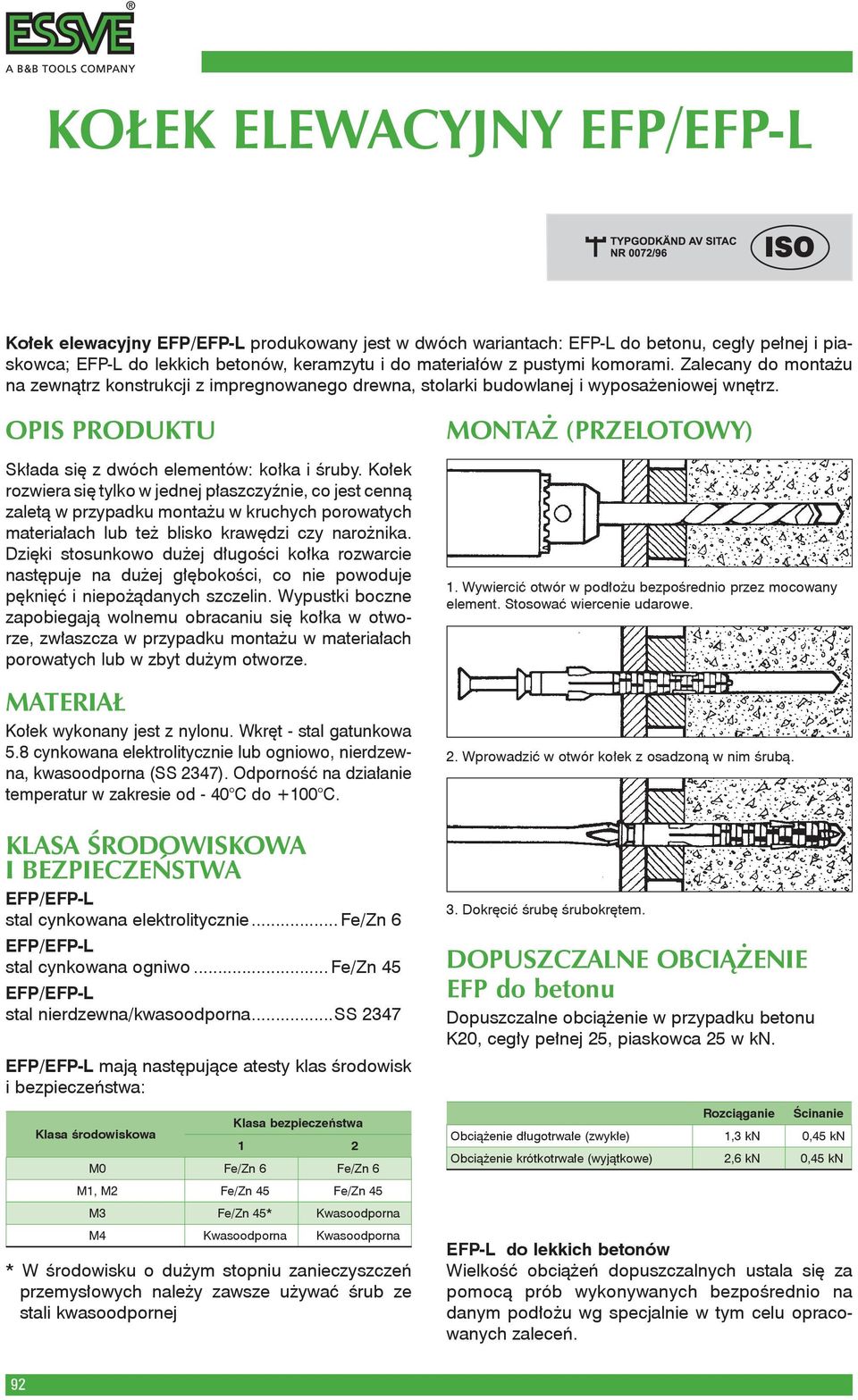

8 KOŁEK ELEWacyjny EFP/EFP-L Kołek elewacyjny EFP/EFP-L produkowany jest w dwóch wariantach: EFP-L do betonu, cegły pełnej i piaskowca; EFP-L do lekkich betonów, keramzytu i do materiałów z pustymi komorami. Zalecany do montażu na zewnątrz konstrukcji z impregnowanego drewna, stolarki budowlanej i wyposażeniowej wnętrz. Składa się z dwóch elementów: kołka i śruby. Kołek rozwiera się tylko w jednej płaszczyźnie, co jest cenną zaletą w przypadku montażu w kruchych porowatych materiałach lub też blisko krawędzi czy narożnika. Dzięki stosunkowo dużej długości kołka rozwarcie następuje na dużej głębokości, co nie powoduje pęknięć i niepożądanych szczelin. Wypustki boczne zapobiegają wolnemu obracaniu się kołka w otworze, zwłaszcza w przypadku montażu w materiałach porowatych lub w zbyt dużym otworze. Kołek wykonany jest z nylonu. Wkręt - stal gatunkowa 5.8 cynkowana elektrolitycznie lub ogniowo, nierdzewna, kwasoodporna (SS 2347). Odporność na działanie temperatur w zakresie od - 40 C do +100 C. MONTAŻ (PRZELOTOWY) 1. Wywiercić otwór w podłożu bezpośrednio przez mocowany element. Stosować wiercenie udarowe. 2. Wprowadzić w otwór kołek z osadzoną w nim śrubą. KLASA ŚRODOWISKOWA I BEZPIECZEŃSTWA EFP/EFP-L stal cynkowana elektrolitycznie... Fe/Zn 6 EFP/EFP-L stal cynkowana ogniwo... Fe/Zn 45 EFP/EFP-L stal nierdzewna/kwasoodporna...ss 2347 EFP/EFP-L mają następujące atesty klas środowisk i bezpieczeństwa: Klasa środowiskowa Klasa bezpieczeństwa 1 2 M0 Fe/Zn 6 Fe/Zn 6 M1, M2 Fe/Zn 45 Fe/Zn 45 M3 Fe/Zn 45* Kwasoodporna M4 Kwasoodporna Kwasoodporna * W środowisku o dużym stopniu zanieczyszczeń przemysłowych należy zawsze używać śrub ze stali kwasoodpornej 3. Dokręcić śrubę śrubokrętem. DOPUSZCZALNE OBCIĄŻENIE EFP do betonu Dopuszczalne obciążenie w przypadku betonu K20, cegły pełnej 25, piaskowca 25 w. Rozciąganie Obciążenie długotrwałe (zwykłe) 1,3 0,45 Obciążenie krótkotrwałe (wyjątkowe) 2,6 0,45 EFP-L do lekkich betonów Wielkość obciążeń dopuszczalnych ustala się za pomocą prób wykonywanych bezpośrednio na danym podłożu wg specjalnie w tym celu opracowanych zaleceń. 92

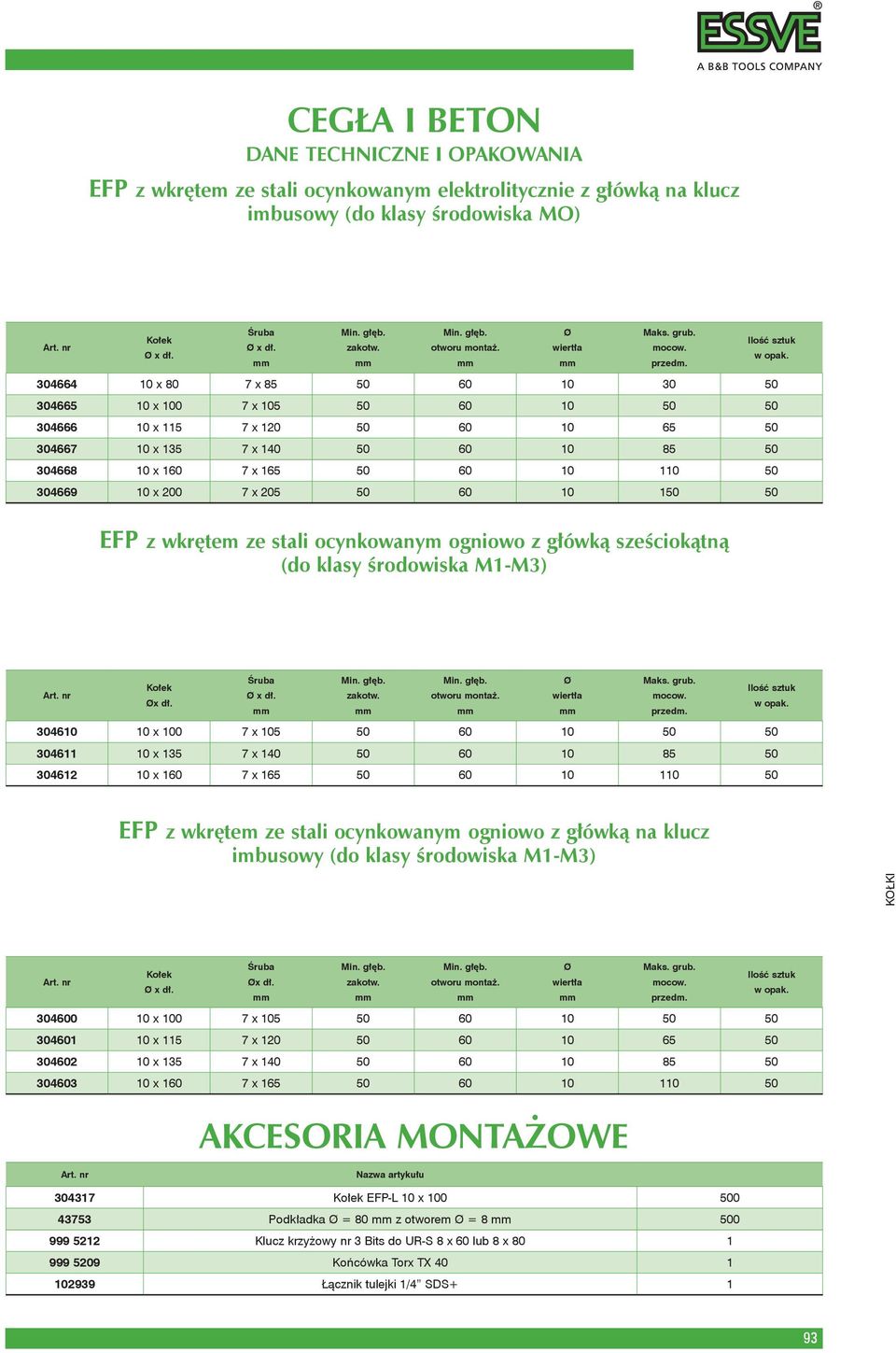

9 CEGŁA I BETON DANE TECHNICZNE I OPAKOWANIA EFP z wkrętem ze stali ocynkowanym elektrolitycznie z główką na klucz imbusowy (do klasy środowiska MO) Śruba Maks. grub. Kołek Ilość sztuk x dł. zakotw. otworu montaż. mocow. x dł. w opak. przedm x 80 7 x x x x x x x x x x x EFP z wkrętem ze stali ocynkowanym ogniowo z główką sześciokątną (do klasy środowiska M1-M3) Śruba Maks. grub. Kołek Ilość sztuk x dł. zakotw. otworu montaż. mocow. x dł. w opak. przedm x x x x x x EFP z wkrętem ze stali ocynkowanym ogniowo z główką na klucz imbusowy (do klasy środowiska M1-M3) KOŁKI Śruba Maks. grub. Kołek Ilość sztuk x dł. zakotw. otworu montaż. mocow. x dł. w opak. przedm x x x x x x x x AKCESORIA MONTAŻOWE Nazwa artykułu Kołek EFP-L 10 x Podkładka = 80 z otworem = Klucz krzyżowy nr 3 Bits do UR-S 8 x 60 lub 8 x Końcówka Torx TX Łącznik tulejki 1/4 SDS+ 1 93

10 CEGŁA DZIURAWKA, LEKKI BETON, KLINKIER EFP-L z wkrętem ze stali cynkowanej ogniowo FZV lub ocynkowanym elektrolitycznie FZB z główką na klucz imbusowy (do klasy środowiska M1-M4) FZV FZB Do końcówek TORX Kołek x długość Śruba x długość zakotwienia otworu montaż. EFP-L z wkrętem ze stali cynkowanej ogniowo FZV lub ocynkowanym elektrolitycznie FZB z główką sześciokątną (do klasy środowiska M1-M4) Maks. grubość mocowanego przedmiotu Ilość szt. w opakowaniu TX40 10 x x TX40 10 x x TX40 10 x x TX30 8 x 80 5 x TX30 8 x x TX30 8 x x TX40 10 x x TX40 10 x x TX40 10 x x Kołek Śruba Maks. grubość Ilość szt. x długość x długość zakotwienia otworu montaż. mocowanego w opakowaniu przedmiotu FZV x x x x x x FZB x x x x x x DANE TECHNICZNE EFP/EFP-L Opis Beton C20/25 Lekki beton Klasa MPa Lekki beton Klasa MPa Klinkier 3 MPa Pełna cegła 15 MPa Cegła dziurawka 22 MPa Rozmiar Wyrywanie Wyrywanie Wyrywanie Wyrywanie Wyrywanie EFP 10 2,10 2,17 12,11 1,20 EFP-L 8 1,83 1,49 0,22 0,29 0,50 0,42 0,30 1,74 1,00 0,54 Wyrywanie EFP-L 10 0,39 0,37 0,74 0,95 0,63 0,61 1,37 0,91 Współczynnik bezpieczeństwa dla sił wyrywających i ścinających = 3,3. Przy długotrwałym obciążeniu podane wartości pomnożyć przez współczynnik 0,5. Przy montażu w betonie klasy min. c20/25 odległość od krawędzi min. 50, odległość wzajemna min 50. Przy montażu w pełnej cegle odległość od krawędzi min. 100, odległość wzajemna min 100. Przy montażu w lekkim betonie 2 mpa odległość od krawędzi min. 50, odległość wzajemna min 100. Przy montażu w lekkim betonie 4 mpa odległość od krawędzi min. 100, odległość wzajemna min 100. Przy montażu w klinkierze odległość od krawędzi min. 100, odległość wzajemna min 100. Przy montażu w cegle dziurawce odległość od krawędzi min. 100, odległość wzajemna min 100. Zalecana odległość od krawędzi min Przy montażu w innych porowatych materiałach zalecane przeprowadzenie praktycznych prób. 94

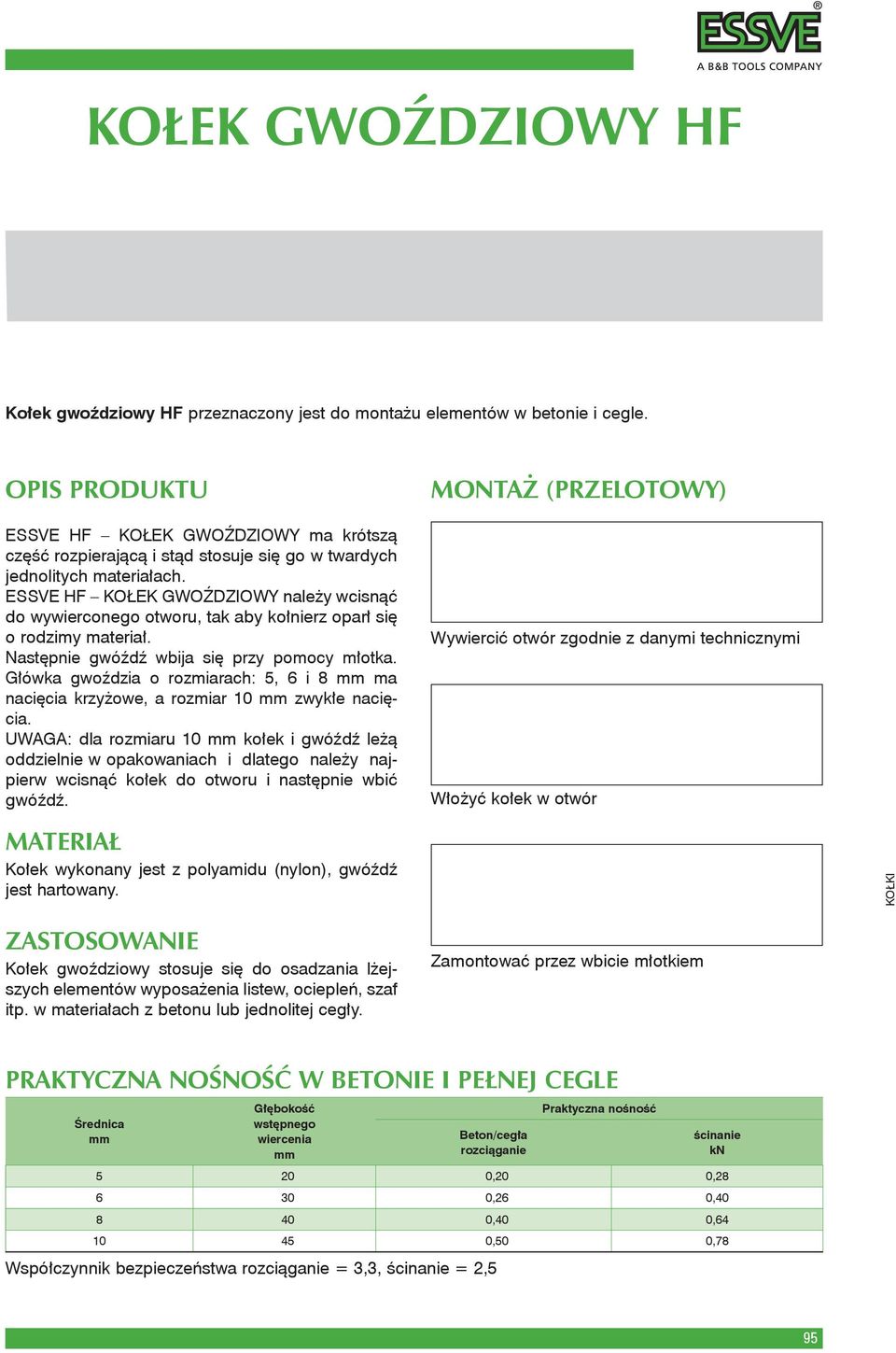

11 KOŁEK GWOŹDZIOWY HF Kołek gwoździowy HF przeznaczony jest do montażu elementów w betonie i cegle. ESSVE HF KOŁEK GWOŹDZIOWY ma krótszą część rozpierającą i stąd stosuje się go w twardych jednolitych materiałach. ESSVE HF KOŁEK GWOŹDZIOWY należy wcisnąć do wywierconego otworu, tak aby kołnierz oparł się o rodzimy materiał. Następnie gwóźdź wbija się przy pomocy młotka. Główka gwoździa o rozmiarach: 5, 6 i 8 ma nacięcia krzyżowe, a rozmiar 10 zwykłe nacięcia. UWAGA: dla rozmiaru 10 kołek i gwóźdź leżą oddzielnie w opakowaniach i dlatego należy najpierw wcisnąć kołek do otworu i następnie wbić gwóźdź. MONTAŻ (PRZELOTOWY) Wywiercić otwór zgodnie z danymi technicznymi Włożyć kołek w otwór Kołek wykonany jest z polyamidu (nylon), gwóźdź jest hartowany. KOŁKI ZASTOSOWANIE Kołek gwoździowy stosuje się do osadzania lżejszych elementów wyposażenia listew, ociepleń, szaf itp. w materiałach z betonu lub jednolitej cegły. Zamontować przez wbicie młotkiem PRAKTYCZNA NOŚNOŚĆ W BETONIE I PEŁNEJ CEGLE Średnica Głębokość wstępnego wiercenia Beton/cegła rozciąganie Praktyczna nośność ścinanie ,20 0, ,26 0, ,40 0, ,50 0,78 Współczynnik bezpieczeństwa rozciąganie = 3,3, ścinanie = 2,5 95

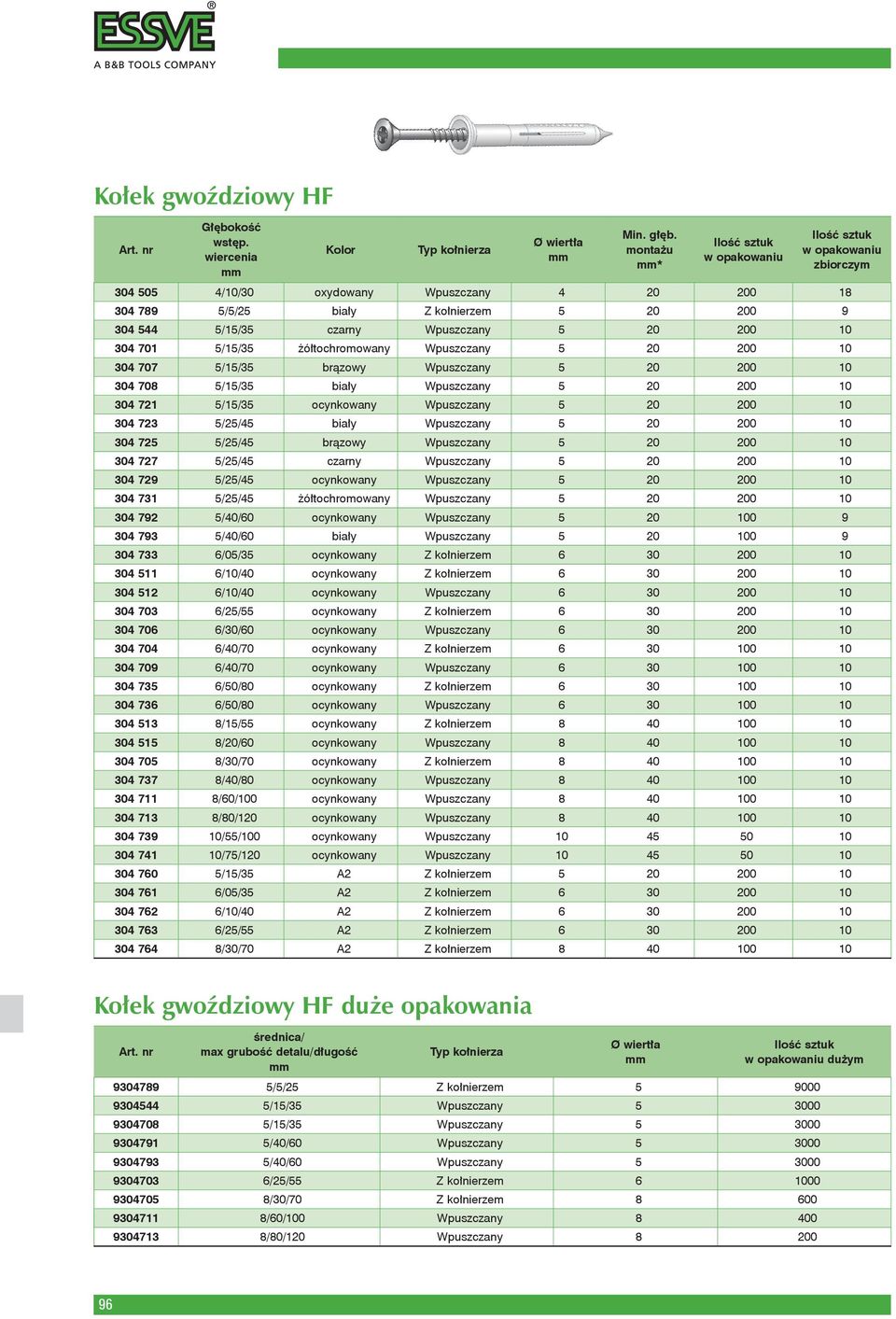

12 Kołek gwoździowy HF Głębokość wstęp. wiercenia Kolor Typ kołnierza montażu * Ilość sztuk w opakowaniu Ilość sztuk w opakowaniu zbiorczym /10/30 oxydowany Wpuszczany /5/25 biały Z kołnierzem /15/35 czarny Wpuszczany /15/35 żółtochromowany Wpuszczany /15/35 brązowy Wpuszczany /15/35 biały Wpuszczany /15/35 ocynkowany Wpuszczany /25/45 biały Wpuszczany /25/45 brązowy Wpuszczany /25/45 czarny Wpuszczany /25/45 ocynkowany Wpuszczany /25/45 żółtochromowany Wpuszczany /40/60 ocynkowany Wpuszczany /40/60 biały Wpuszczany /05/35 ocynkowany Z kołnierzem /10/40 ocynkowany Z kołnierzem /10/40 ocynkowany Wpuszczany /25/55 ocynkowany Z kołnierzem /30/60 ocynkowany Wpuszczany /40/70 ocynkowany Z kołnierzem /40/70 ocynkowany Wpuszczany /50/80 ocynkowany Z kołnierzem /50/80 ocynkowany Wpuszczany /15/55 ocynkowany Z kołnierzem /20/60 ocynkowany Wpuszczany /30/70 ocynkowany Z kołnierzem /40/80 ocynkowany Wpuszczany /60/100 ocynkowany Wpuszczany /80/120 ocynkowany Wpuszczany /55/100 ocynkowany Wpuszczany /75/120 ocynkowany Wpuszczany /15/35 A2 Z kołnierzem /05/35 A2 Z kołnierzem /10/40 A2 Z kołnierzem /25/55 A2 Z kołnierzem /30/70 A2 Z kołnierzem Kołek gwoździowy HF duże opakowania średnica/ max grubość detalu/długość Typ kołnierza Ilość sztuk w opakowaniu dużym /5/25 Z kołnierzem /15/35 Wpuszczany /15/35 Wpuszczany /40/60 Wpuszczany /40/60 Wpuszczany /25/55 Z kołnierzem /30/70 Z kołnierzem /60/100 Wpuszczany /80/120 Wpuszczany
