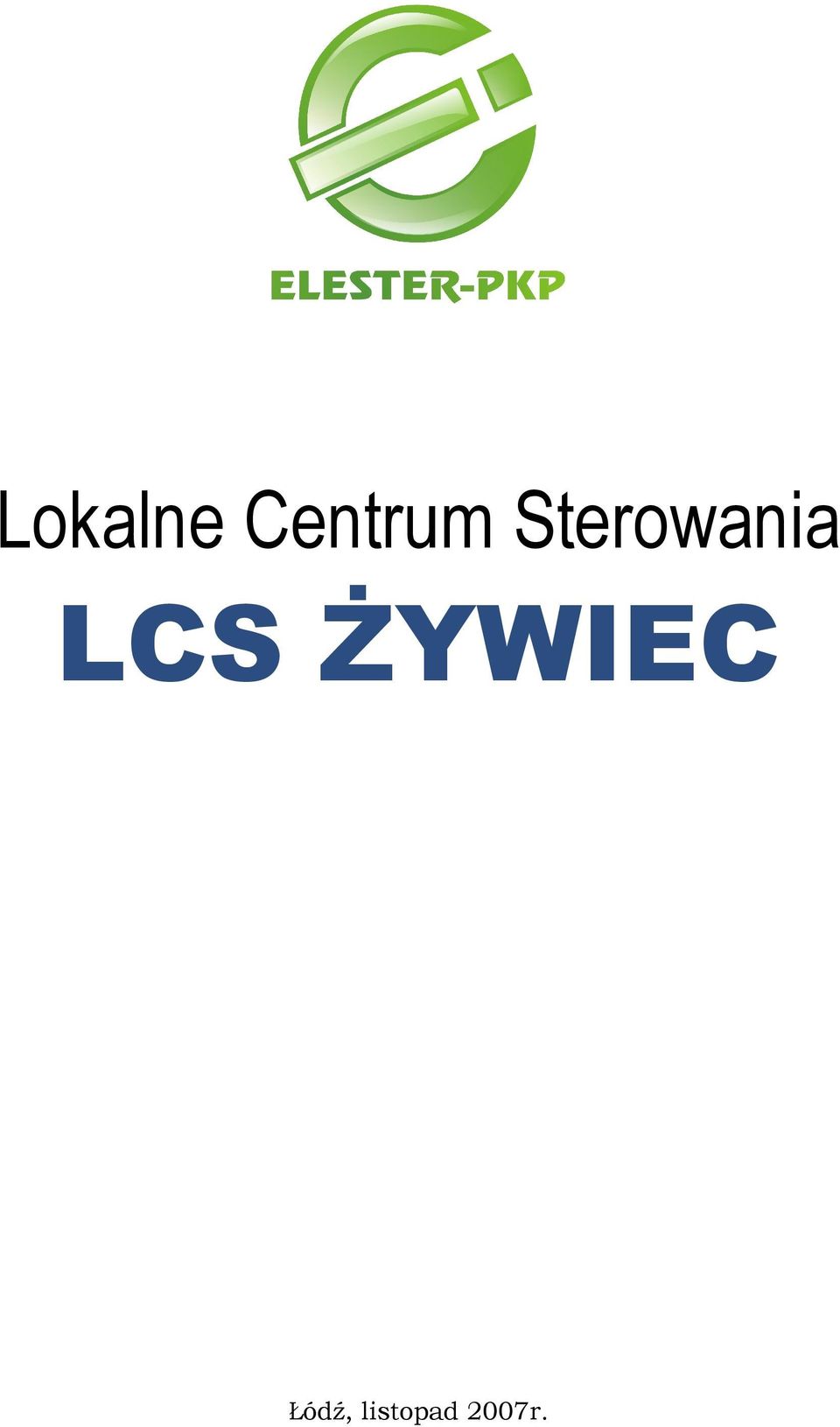

3 Lokalne Centrum Sterowania LCS śywiec Łódź, listopad 2007r.

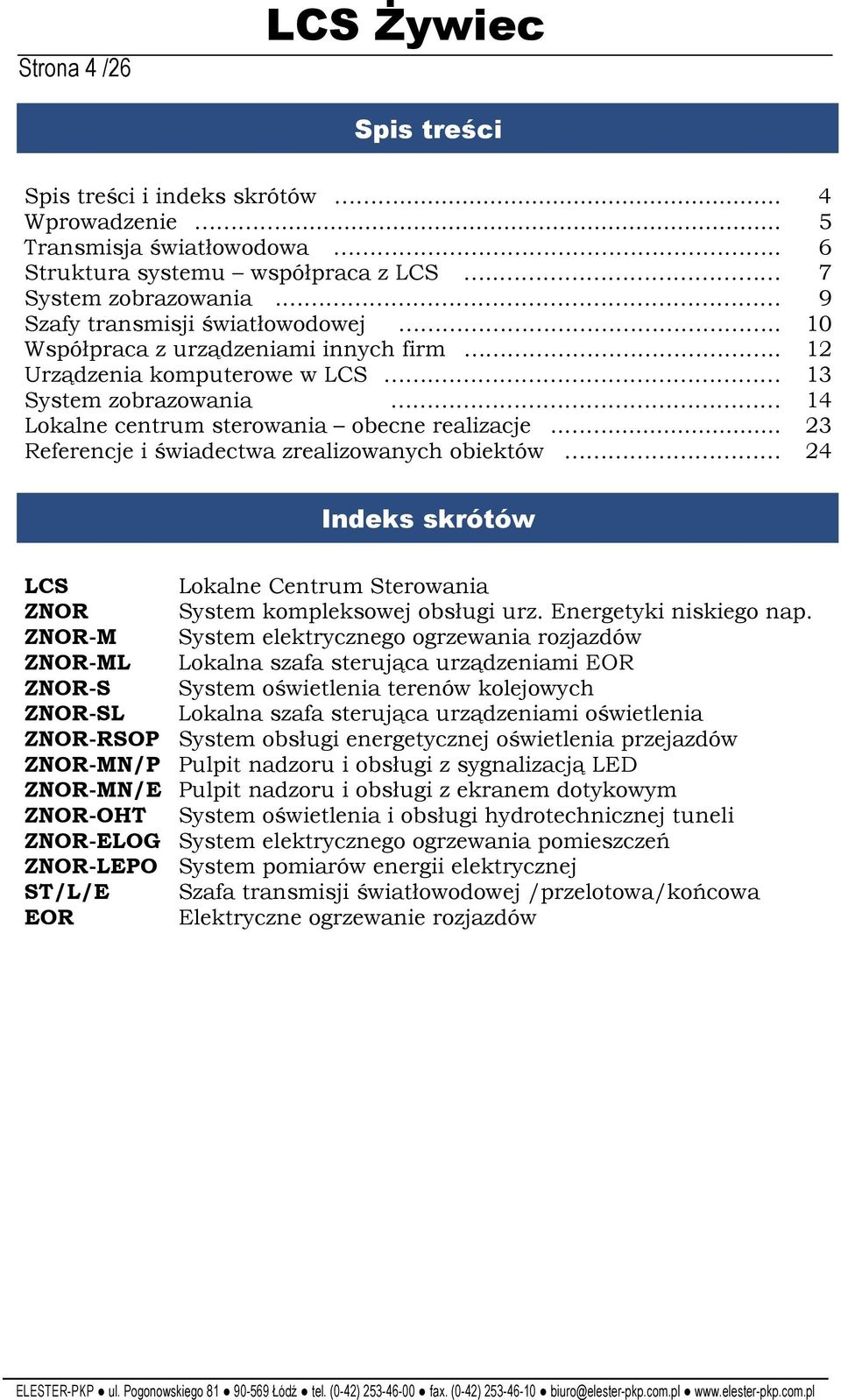

4 Strona 4 /26 LCS śywiec Spis treści Spis treści i indeks skrótów... 4 Wprowadzenie... 5 Transmisja światłowodowa.. 6 Struktura systemu współpraca z LCS.. 7 System zobrazowania. 9 Szafy transmisji światłowodowej.. 10 Współpraca z urządzeniami innych firm.. 12 Urządzenia komputerowe w LCS. 13 System zobrazowania 14 Lokalne centrum sterowania obecne realizacje Referencje i świadectwa zrealizowanych obiektów 24 Indeks skrótów LCS Lokalne Centrum Sterowania ZNOR System kompleksowej obsługi urz. Energetyki niskiego nap. ZNOR-M System elektrycznego ogrzewania rozjazdów ZNOR-ML Lokalna szafa sterująca urządzeniami EOR ZNOR-S System oświetlenia terenów kolejowych ZNOR-SL Lokalna szafa sterująca urządzeniami oświetlenia ZNOR-RSOP System obsługi energetycznej oświetlenia przejazdów ZNOR-MN/P Pulpit nadzoru i obsługi z sygnalizacją LED ZNOR-MN/E Pulpit nadzoru i obsługi z ekranem dotykowym ZNOR-OHT System oświetlenia i obsługi hydrotechnicznej tuneli ZNOR-ELOG System elektrycznego ogrzewania pomieszczeń ZNOR-LEPO System pomiarów energii elektrycznej ST/L/E Szafa transmisji światłowodowej /przelotowa/końcowa EOR Elektryczne ogrzewanie rozjazdów

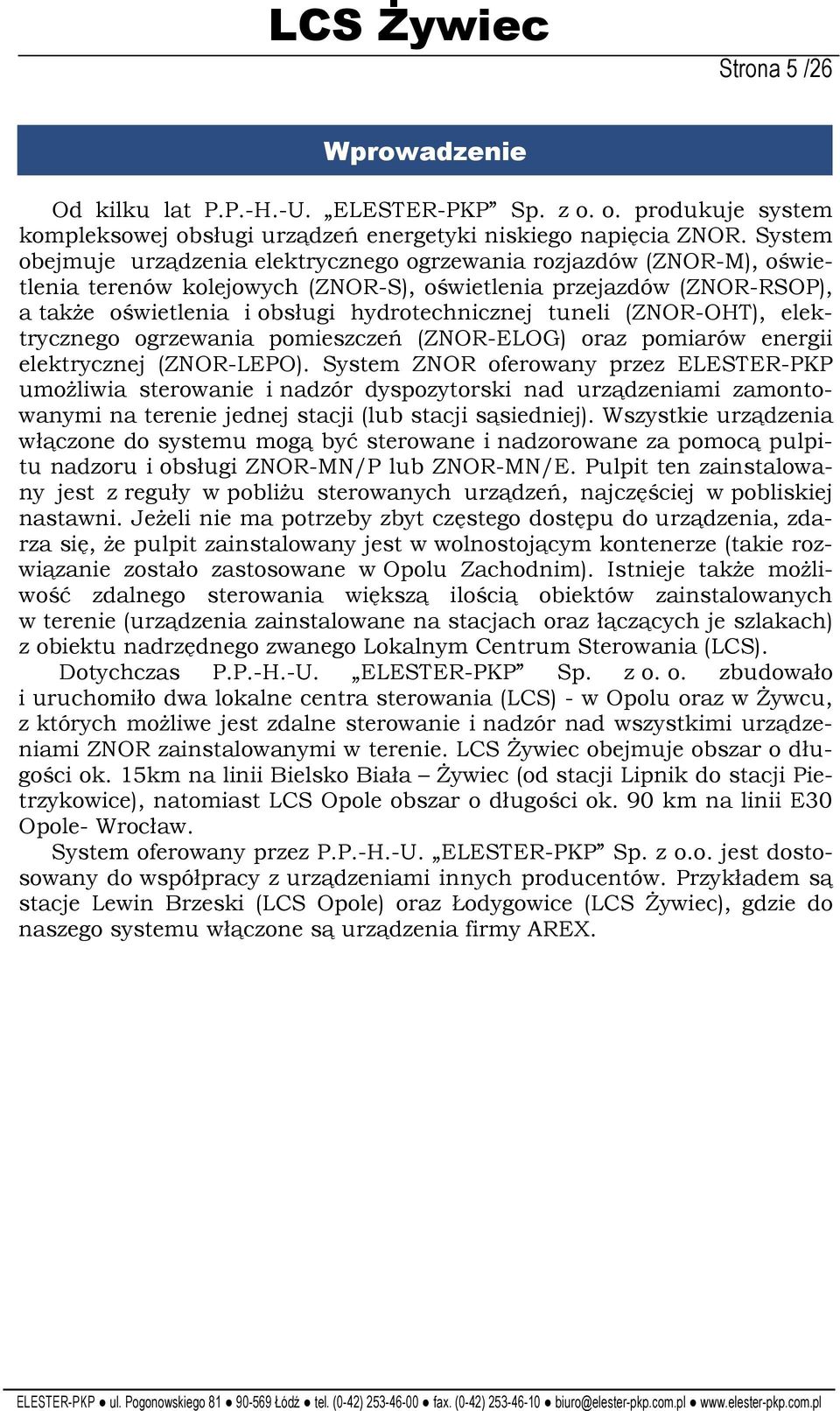

5 LCS śywiec Strona 5 /26 Wprowadzenie Od kilku lat P.P.-H.-U. ELESTER-PKP Sp. z o. o. produkuje system kompleksowej obsługi urządzeń energetyki niskiego napięcia ZNOR. System obejmuje urządzenia elektrycznego ogrzewania rozjazdów (ZNOR-M), oświetlenia terenów kolejowych (ZNOR-S), oświetlenia przejazdów (ZNOR-RSOP), a takŝe oświetlenia i obsługi hydrotechnicznej tuneli (ZNOR-OHT), elektrycznego ogrzewania pomieszczeń (ZNOR-ELOG) oraz pomiarów energii elektrycznej (ZNOR-LEPO). System ZNOR oferowany przez ELESTER-PKP umoŝliwia sterowanie i nadzór dyspozytorski nad urządzeniami zamontowanymi na terenie jednej stacji (lub stacji sąsiedniej). Wszystkie urządzenia włączone do systemu mogą być sterowane i nadzorowane za pomocą pulpitu nadzoru i obsługi ZNOR-MN/P lub ZNOR-MN/E. Pulpit ten zainstalowany jest z reguły w pobliŝu sterowanych urządzeń, najczęściej w pobliskiej nastawni. JeŜeli nie ma potrzeby zbyt częstego dostępu do urządzenia, zdarza się, Ŝe pulpit zainstalowany jest w wolnostojącym kontenerze (takie rozwiązanie zostało zastosowane w Opolu Zachodnim). Istnieje takŝe moŝliwość zdalnego sterowania większą ilością obiektów zainstalowanych w terenie (urządzenia zainstalowane na stacjach oraz łączących je szlakach) z obiektu nadrzędnego zwanego Lokalnym Centrum Sterowania (LCS). Dotychczas P.P.-H.-U. ELESTER-PKP Sp. z o. o. zbudowało i uruchomiło dwa lokalne centra sterowania (LCS) - w Opolu oraz w śywcu, z których moŝliwe jest zdalne sterowanie i nadzór nad wszystkimi urządzeniami ZNOR zainstalowanymi w terenie. LCS śywiec obejmuje obszar o długości ok. 15km na linii Bielsko Biała śywiec (od stacji Lipnik do stacji Pietrzykowice), natomiast LCS Opole obszar o długości ok. 90 km na linii E30 Opole- Wrocław. System oferowany przez P.P.-H.-U. ELESTER-PKP Sp. z o.o. jest dostosowany do współpracy z urządzeniami innych producentów. Przykładem są stacje Lewin Brzeski (LCS Opole) oraz Łodygowice (LCS śywiec), gdzie do naszego systemu włączone są urządzenia firmy AREX.

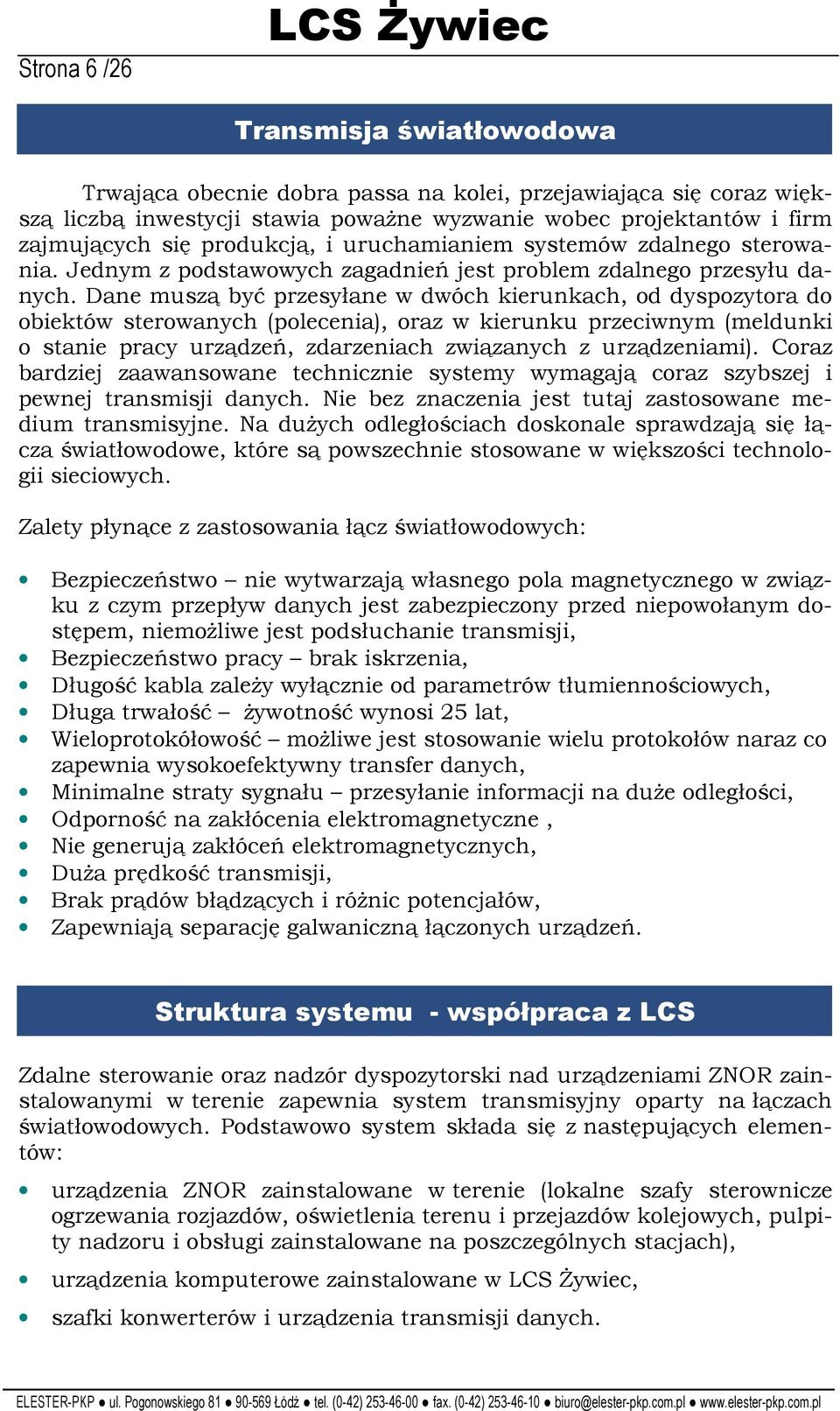

6 Strona 6 /26 LCS śywiec Transmisja światłowodowa Trwająca obecnie dobra passa na kolei, przejawiająca się coraz większą liczbą inwestycji stawia powaŝne wyzwanie wobec projektantów i firm zajmujących się produkcją, i uruchamianiem systemów zdalnego sterowania. Jednym z podstawowych zagadnień jest problem zdalnego przesyłu danych. Dane muszą być przesyłane w dwóch kierunkach, od dyspozytora do obiektów sterowanych (polecenia), oraz w kierunku przeciwnym (meldunki o stanie pracy urządzeń, zdarzeniach związanych z urządzeniami). Coraz bardziej zaawansowane technicznie systemy wymagają coraz szybszej i pewnej transmisji danych. Nie bez znaczenia jest tutaj zastosowane medium transmisyjne. Na duŝych odległościach doskonale sprawdzają się łącza światłowodowe, które są powszechnie stosowane w większości technologii sieciowych. Zalety płynące z zastosowania łącz światłowodowych: Bezpieczeństwo nie wytwarzają własnego pola magnetycznego w związku z czym przepływ danych jest zabezpieczony przed niepowołanym dostępem, niemoŝliwe jest podsłuchanie transmisji, Bezpieczeństwo pracy brak iskrzenia, Długość kabla zaleŝy wyłącznie od parametrów tłumiennościowych, Długa trwałość Ŝywotność wynosi 25 lat, Wieloprotokółowość moŝliwe jest stosowanie wielu protokołów naraz co zapewnia wysokoefektywny transfer danych, Minimalne straty sygnału przesyłanie informacji na duŝe odległości, Odporność na zakłócenia elektromagnetyczne, Nie generują zakłóceń elektromagnetycznych, DuŜa prędkość transmisji, Brak prądów błądzących i róŝnic potencjałów, Zapewniają separację galwaniczną łączonych urządzeń. Struktura systemu - współpraca z LCS Zdalne sterowanie oraz nadzór dyspozytorski nad urządzeniami ZNOR zainstalowanymi w terenie zapewnia system transmisyjny oparty na łączach światłowodowych. Podstawowo system składa się z następujących elementów: urządzenia ZNOR zainstalowane w terenie (lokalne szafy sterownicze ogrzewania rozjazdów, oświetlenia terenu i przejazdów kolejowych, pulpity nadzoru i obsługi zainstalowane na poszczególnych stacjach), urządzenia komputerowe zainstalowane w LCS śywiec, szafki konwerterów i urządzenia transmisji danych.

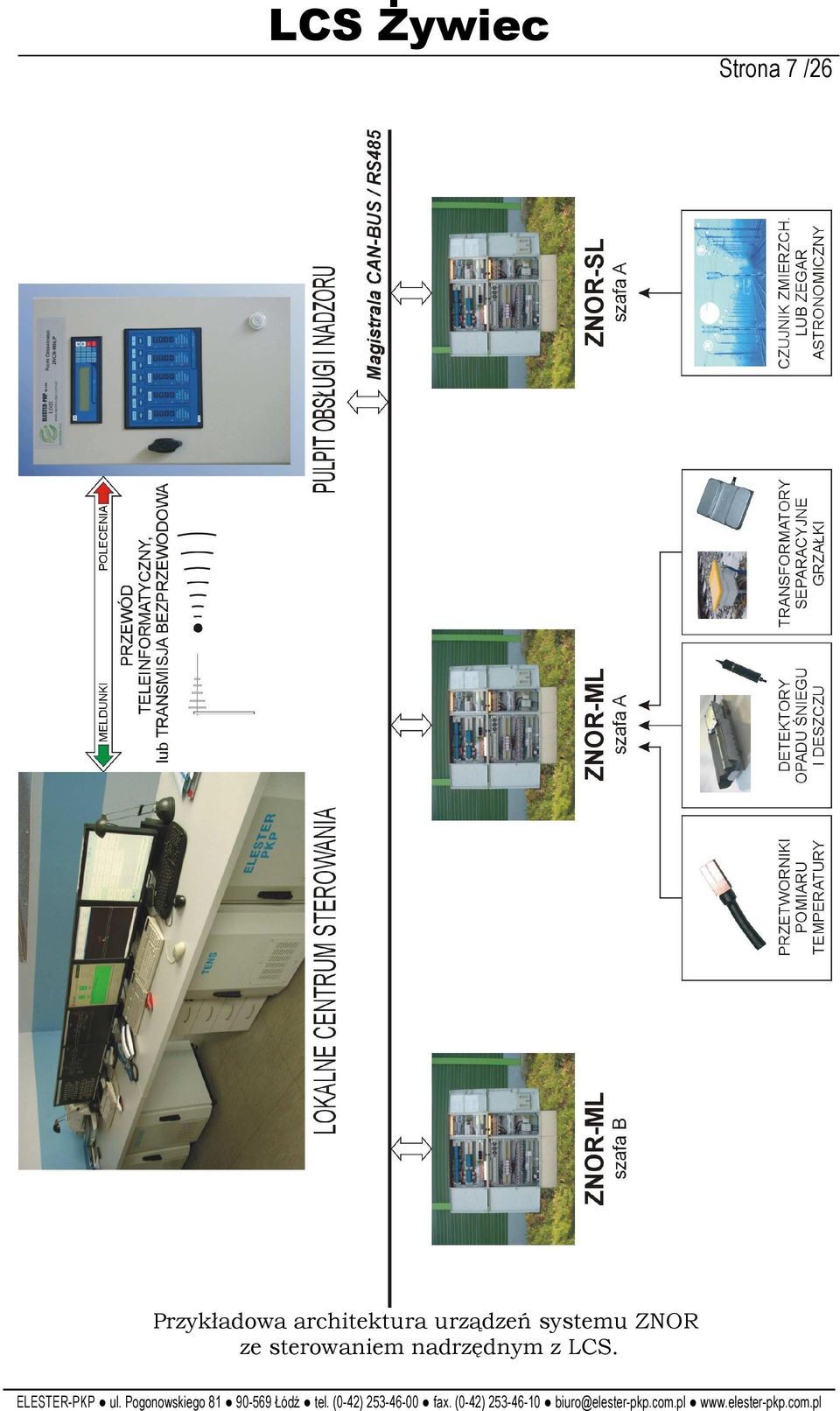

7 LCS śywiec Strona 7 /26 Przykładowa architektura urządzeń systemu ZNOR ze sterowaniem nadrzędnym z LCS.

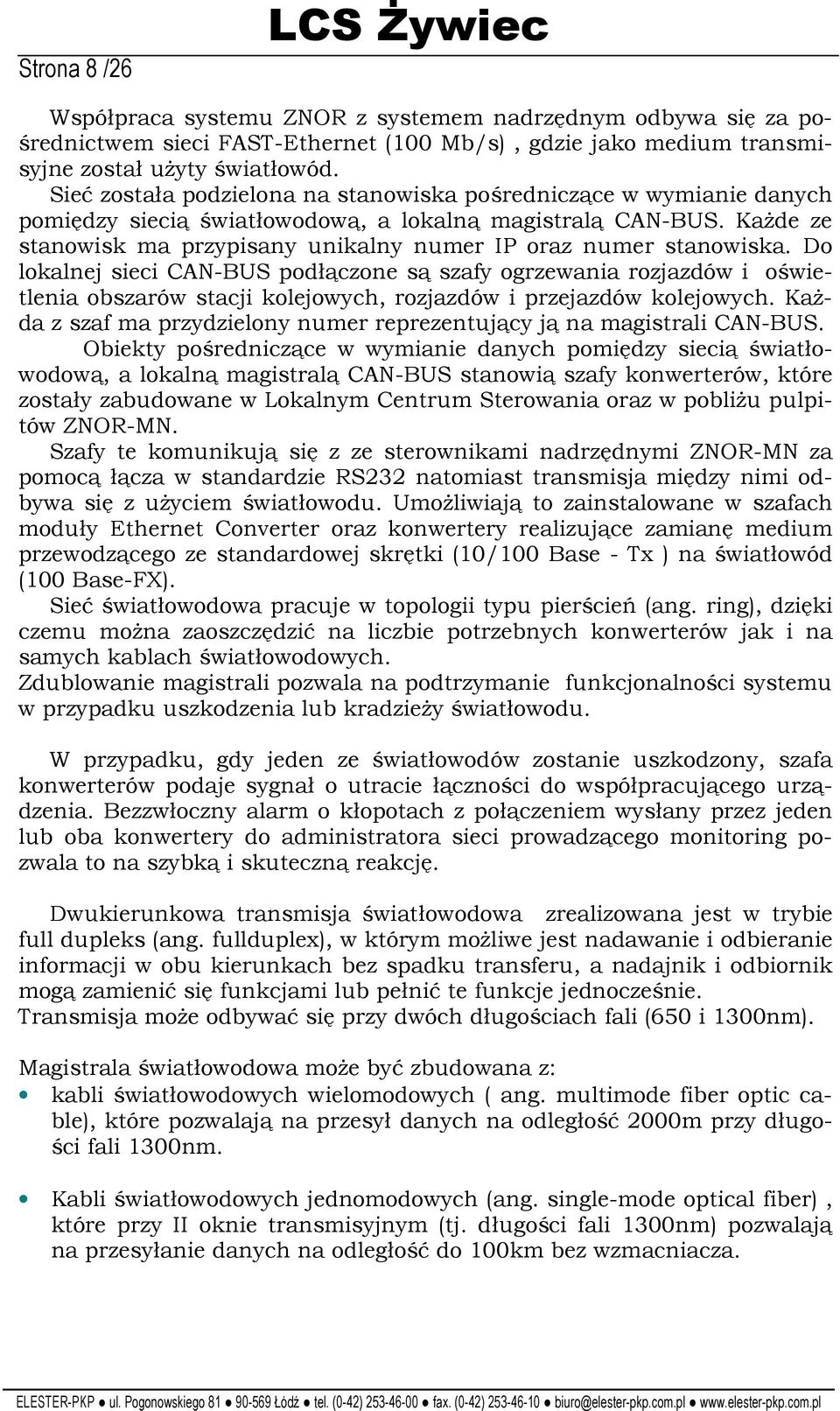

8 Strona 8 /26 LCS śywiec Współpraca systemu ZNOR z systemem nadrzędnym odbywa się za pośrednictwem sieci FAST-Ethernet (100 Mb/s), gdzie jako medium transmisyjne został uŝyty światłowód. Sieć została podzielona na stanowiska pośredniczące w wymianie danych pomiędzy siecią światłowodową, a lokalną magistralą CAN-BUS. KaŜde ze stanowisk ma przypisany unikalny numer IP oraz numer stanowiska. Do lokalnej sieci CAN-BUS podłączone są szafy ogrzewania rozjazdów i oświetlenia obszarów stacji kolejowych, rozjazdów i przejazdów kolejowych. KaŜda z szaf ma przydzielony numer reprezentujący ją na magistrali CAN-BUS. Obiekty pośredniczące w wymianie danych pomiędzy siecią światłowodową, a lokalną magistralą CAN-BUS stanowią szafy konwerterów, które zostały zabudowane w Lokalnym Centrum Sterowania oraz w pobliŝu pulpitów ZNOR-MN. Szafy te komunikują się z ze sterownikami nadrzędnymi ZNOR-MN za pomocą łącza w standardzie RS232 natomiast transmisja między nimi odbywa się z uŝyciem światłowodu. UmoŜliwiają to zainstalowane w szafach moduły Ethernet Converter oraz konwertery realizujące zamianę medium przewodzącego ze standardowej skrętki (10/100 Base - Tx ) na światłowód (100 Base-FX). Sieć światłowodowa pracuje w topologii typu pierścień (ang. ring), dzięki czemu moŝna zaoszczędzić na liczbie potrzebnych konwerterów jak i na samych kablach światłowodowych. Zdublowanie magistrali pozwala na podtrzymanie funkcjonalności systemu w przypadku uszkodzenia lub kradzieŝy światłowodu. W przypadku, gdy jeden ze światłowodów zostanie uszkodzony, szafa konwerterów podaje sygnał o utracie łączności do współpracującego urządzenia. Bezzwłoczny alarm o kłopotach z połączeniem wysłany przez jeden lub oba konwertery do administratora sieci prowadzącego monitoring pozwala to na szybką i skuteczną reakcję. Dwukierunkowa transmisja światłowodowa zrealizowana jest w trybie full dupleks (ang. fullduplex), w którym moŝliwe jest nadawanie i odbieranie informacji w obu kierunkach bez spadku transferu, a nadajnik i odbiornik mogą zamienić się funkcjami lub pełnić te funkcje jednocześnie. Transmisja moŝe odbywać się przy dwóch długościach fali (650 i 1300nm). Magistrala światłowodowa moŝe być zbudowana z: kabli światłowodowych wielomodowych ( ang. multimode fiber optic cable), które pozwalają na przesył danych na odległość 2000m przy długości fali 1300nm. Kabli światłowodowych jednomodowych (ang. single-mode optical fiber), które przy II oknie transmisyjnym (tj. długości fali 1300nm) pozwalają na przesyłanie danych na odległość do 100km bez wzmacniacza.

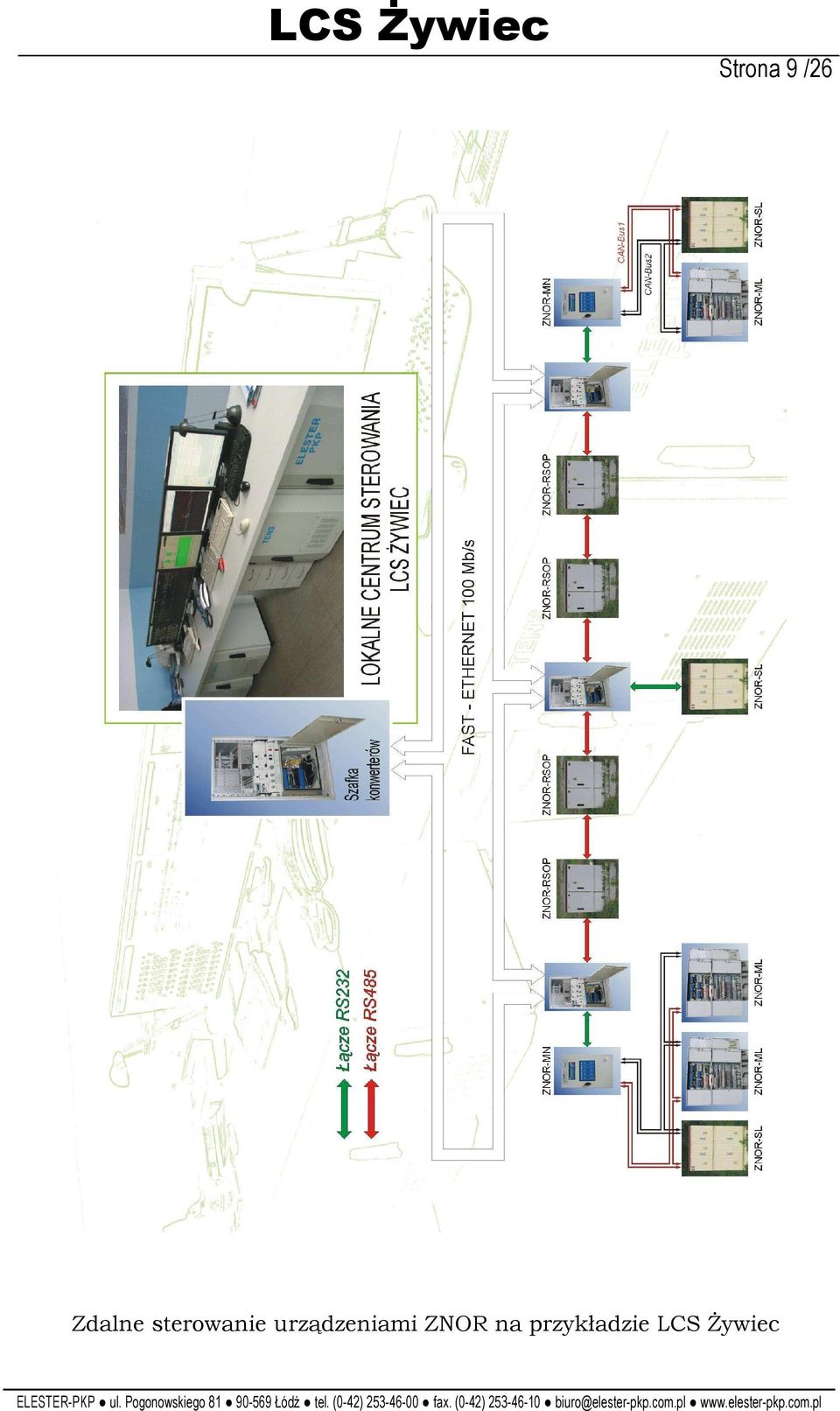

9 LCS śywiec Strona 9 /26 Zdalne sterowanie urządzeniami ZNOR na przykładzie LCS śywiec

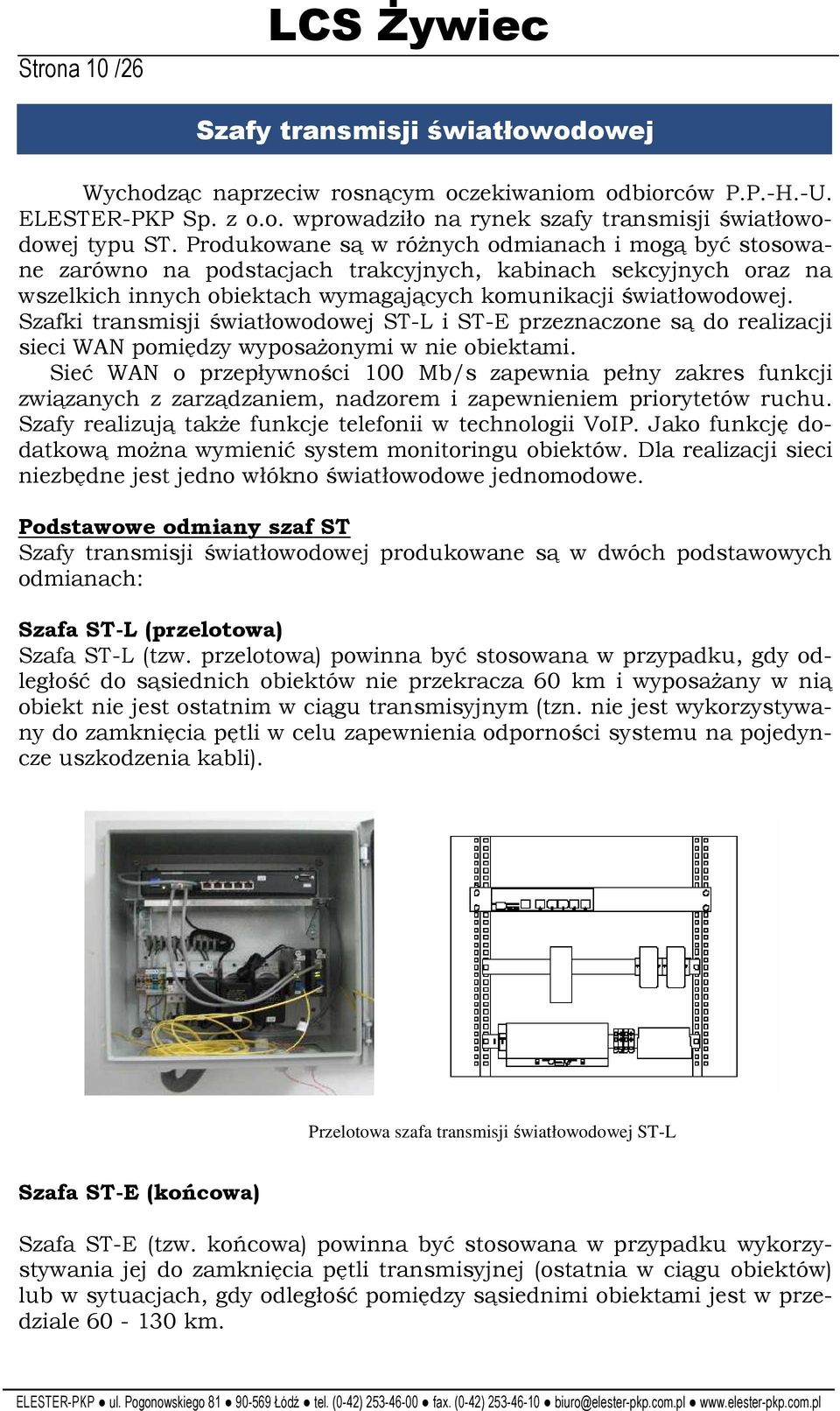

10 Strona 10 /26 LCS śywiec Szafy transmisji światłowodowej Wychodząc naprzeciw rosnącym oczekiwaniom odbiorców P.P.-H.-U. ELESTER-PKP Sp. z o.o. wprowadziło na rynek szafy transmisji światłowodowej typu ST. Produkowane są w róŝnych odmianach i mogą być stosowane zarówno na podstacjach trakcyjnych, kabinach sekcyjnych oraz na wszelkich innych obiektach wymagających komunikacji światłowodowej. Szafki transmisji światłowodowej ST-L i ST-E przeznaczone są do realizacji sieci WAN pomiędzy wyposaŝonymi w nie obiektami. Sieć WAN o przepływności 100 Mb/s zapewnia pełny zakres funkcji związanych z zarządzaniem, nadzorem i zapewnieniem priorytetów ruchu. Szafy realizują takŝe funkcje telefonii w technologii VoIP. Jako funkcję dodatkową moŝna wymienić system monitoringu obiektów. Dla realizacji sieci niezbędne jest jedno włókno światłowodowe jednomodowe. Podstawowe odmiany szaf ST Szafy transmisji światłowodowej produkowane są w dwóch podstawowych odmianach: Szafa ST-L (przelotowa) Szafa ST-L (tzw. przelotowa) powinna być stosowana w przypadku, gdy odległość do sąsiednich obiektów nie przekracza 60 km i wyposaŝany w nią obiekt nie jest ostatnim w ciągu transmisyjnym (tzn. nie jest wykorzystywany do zamknięcia pętli w celu zapewnienia odporności systemu na pojedyncze uszkodzenia kabli). Przelotowa szafa transmisji światłowodowej ST-L Szafa ST-E (końcowa) Szafa ST-E (tzw. końcowa) powinna być stosowana w przypadku wykorzystywania jej do zamknięcia pętli transmisyjnej (ostatnia w ciągu obiektów) lub w sytuacjach, gdy odległość pomiędzy sąsiednimi obiektami jest w przedziale km.

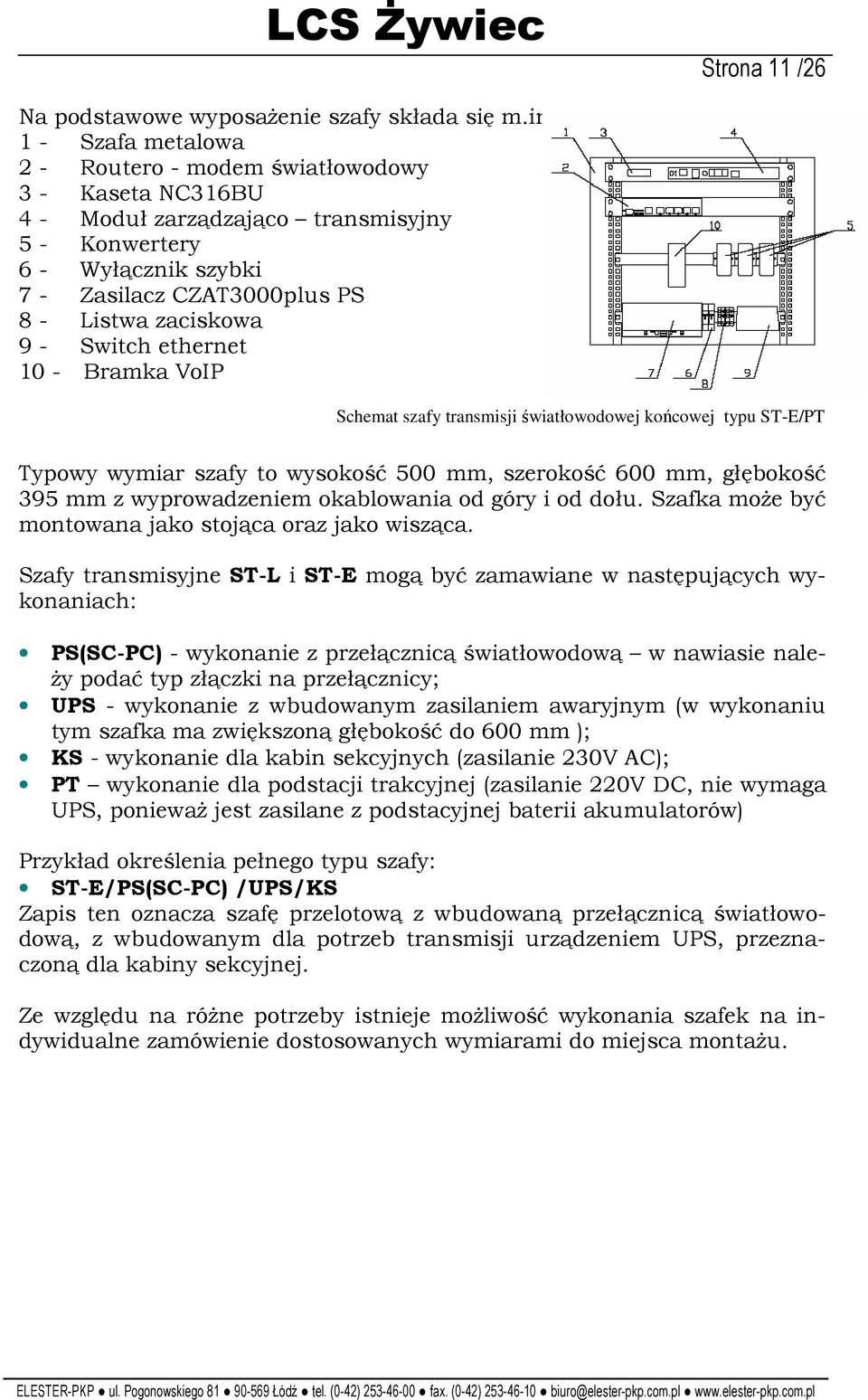

11 LCS śywiec Strona 11 /26 Na podstawowe wyposaŝenie szafy składa się m.in.: 1 - Szafa metalowa 2 - Routero - modem światłowodowy 3 - Kaseta NC316BU 4 - Moduł zarządzająco transmisyjny 5 - Konwertery 6 - Wyłącznik szybki 7 - Zasilacz CZAT3000plus PS 8 - Listwa zaciskowa 9 - Switch ethernet 10 - Bramka VoIP Schemat szafy transmisji światłowodowej końcowej typu ST-E/PT Typowy wymiar szafy to wysokość 500 mm, szerokość 600 mm, głębokość 395 mm z wyprowadzeniem okablowania od góry i od dołu. Szafka moŝe być montowana jako stojąca oraz jako wisząca. Szafy transmisyjne ST-L i ST-E mogą być zamawiane w następujących wykonaniach: PS(SC-PC) - wykonanie z przełącznicą światłowodową w nawiasie nale- Ŝy podać typ złączki na przełącznicy; UPS - wykonanie z wbudowanym zasilaniem awaryjnym (w wykonaniu tym szafka ma zwiększoną głębokość do 600 mm ); KS - wykonanie dla kabin sekcyjnych (zasilanie 230V AC); PT wykonanie dla podstacji trakcyjnej (zasilanie 220V DC, nie wymaga UPS, poniewaŝ jest zasilane z podstacyjnej baterii akumulatorów) Przykład określenia pełnego typu szafy: ST-E/PS(SC-PC) /UPS/KS Zapis ten oznacza szafę przelotową z wbudowaną przełącznicą światłowodową, z wbudowanym dla potrzeb transmisji urządzeniem UPS, przeznaczoną dla kabiny sekcyjnej. Ze względu na róŝne potrzeby istnieje moŝliwość wykonania szafek na indywidualne zamówienie dostosowanych wymiarami do miejsca montaŝu.

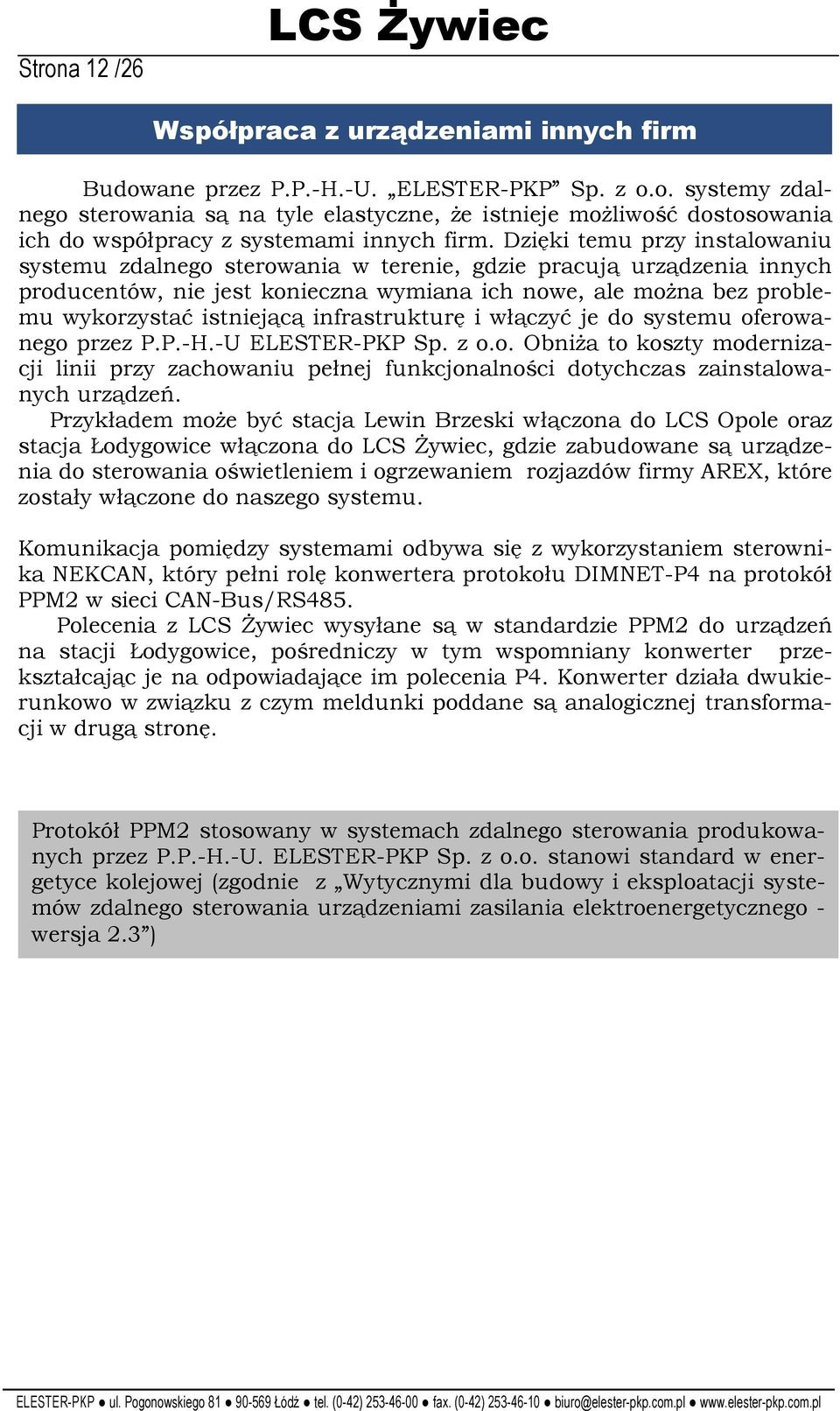

12 Strona 12 /26 LCS śywiec Współpraca z urządzeniami innych firm Budowane przez P.P.-H.-U. ELESTER-PKP Sp. z o.o. systemy zdalnego sterowania są na tyle elastyczne, Ŝe istnieje moŝliwość dostosowania ich do współpracy z systemami innych firm. Dzięki temu przy instalowaniu systemu zdalnego sterowania w terenie, gdzie pracują urządzenia innych producentów, nie jest konieczna wymiana ich nowe, ale moŝna bez problemu wykorzystać istniejącą infrastrukturę i włączyć je do systemu oferowanego przez P.P.-H.-U ELESTER-PKP Sp. z o.o. ObniŜa to koszty modernizacji linii przy zachowaniu pełnej funkcjonalności dotychczas zainstalowanych urządzeń. Przykładem moŝe być stacja Lewin Brzeski włączona do LCS Opole oraz stacja Łodygowice włączona do LCS śywiec, gdzie zabudowane są urządzenia do sterowania oświetleniem i ogrzewaniem rozjazdów firmy AREX, które zostały włączone do naszego systemu. Komunikacja pomiędzy systemami odbywa się z wykorzystaniem sterownika NEKCAN, który pełni rolę konwertera protokołu DIMNET-P4 na protokół PPM2 w sieci CAN-Bus/RS485. Polecenia z LCS śywiec wysyłane są w standardzie PPM2 do urządzeń na stacji Łodygowice, pośredniczy w tym wspomniany konwerter przekształcając je na odpowiadające im polecenia P4. Konwerter działa dwukierunkowo w związku z czym meldunki poddane są analogicznej transformacji w drugą stronę. Protokół PPM2 stosowany w systemach zdalnego sterowania produkowanych przez P.P.-H.-U. ELESTER-PKP Sp. z o.o. stanowi standard w energetyce kolejowej (zgodnie z Wytycznymi dla budowy i eksploatacji systemów zdalnego sterowania urządzeniami zasilania elektroenergetycznego - wersja 2.3 )

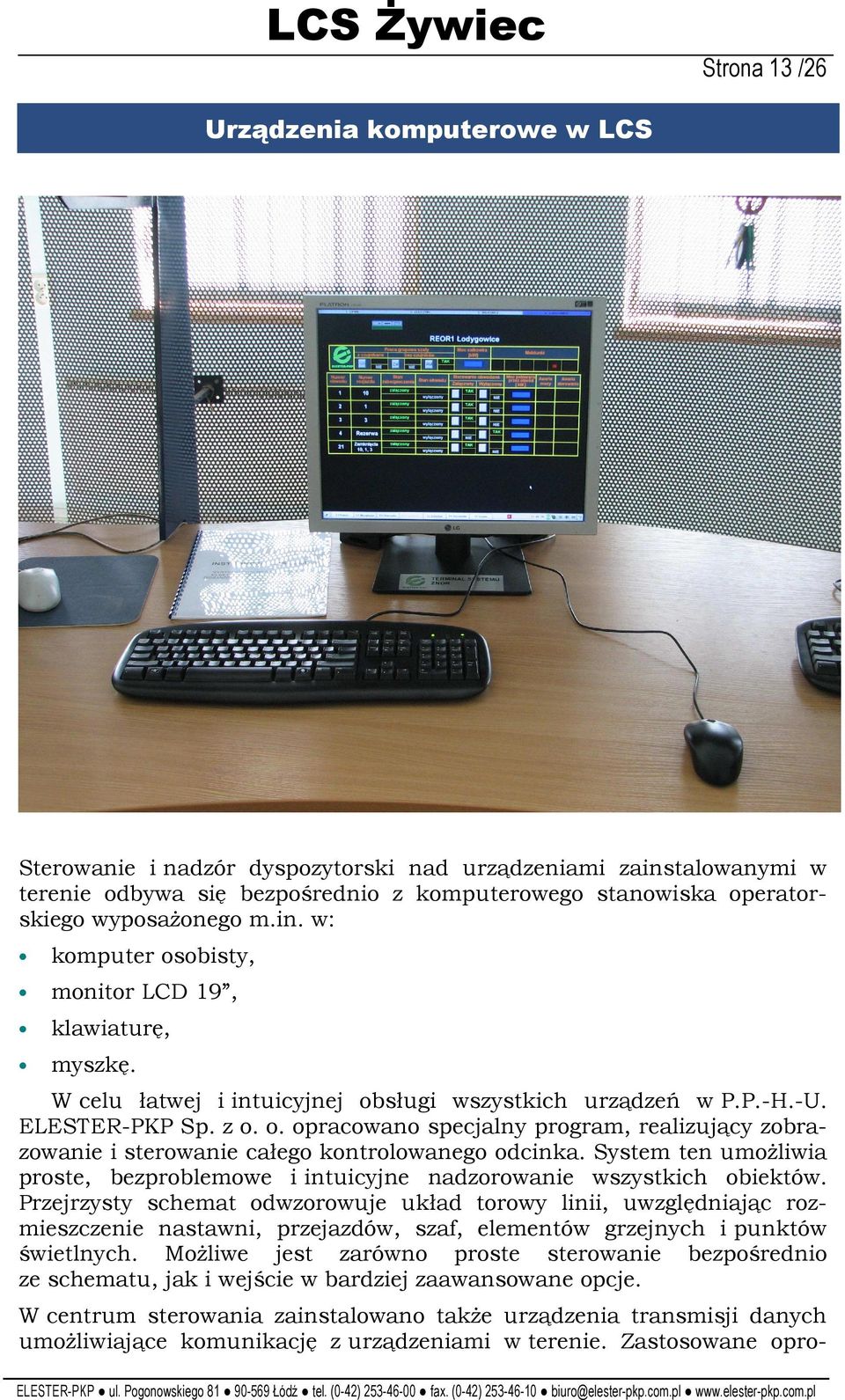

13 LCS śywiec Strona 13 /26 Urządzenia komputerowe w LCS Sterowanie i nadzór dyspozytorski nad urządzeniami zainstalowanymi w terenie odbywa się bezpośrednio z komputerowego stanowiska operatorskiego wyposaŝonego m.in. w: komputer osobisty, monitor LCD 19, klawiaturę, myszkę. W celu łatwej i intuicyjnej obsługi wszystkich urządzeń w P.P.-H.-U. ELESTER-PKP Sp. z o. o. opracowano specjalny program, realizujący zobrazowanie i sterowanie całego kontrolowanego odcinka. System ten umoŝliwia proste, bezproblemowe i intuicyjne nadzorowanie wszystkich obiektów. Przejrzysty schemat odwzorowuje układ torowy linii, uwzględniając rozmieszczenie nastawni, przejazdów, szaf, elementów grzejnych i punktów świetlnych. MoŜliwe jest zarówno proste sterowanie bezpośrednio ze schematu, jak i wejście w bardziej zaawansowane opcje. W centrum sterowania zainstalowano takŝe urządzenia transmisji danych umoŝliwiające komunikację z urządzeniami w terenie. Zastosowane opro-

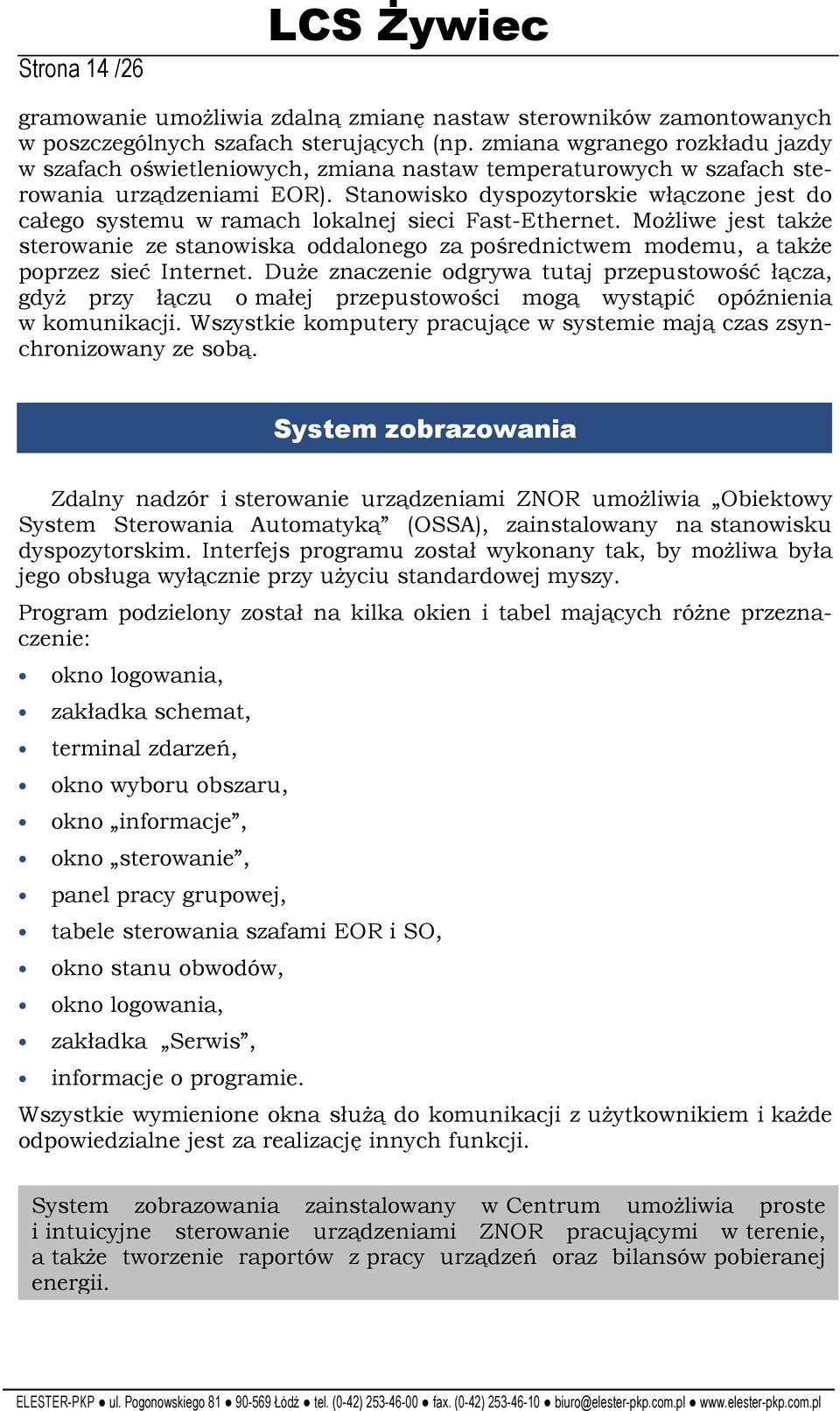

14 Strona 14 /26 LCS śywiec gramowanie umoŝliwia zdalną zmianę nastaw sterowników zamontowanych w poszczególnych szafach sterujących (np. zmiana wgranego rozkładu jazdy w szafach oświetleniowych, zmiana nastaw temperaturowych w szafach sterowania urządzeniami EOR). Stanowisko dyspozytorskie włączone jest do całego systemu w ramach lokalnej sieci Fast-Ethernet. MoŜliwe jest takŝe sterowanie ze stanowiska oddalonego za pośrednictwem modemu, a takŝe poprzez sieć Internet. DuŜe znaczenie odgrywa tutaj przepustowość łącza, gdyŝ przy łączu o małej przepustowości mogą wystąpić opóźnienia w komunikacji. Wszystkie komputery pracujące w systemie mają czas zsynchronizowany ze sobą. System zobrazowania Zdalny nadzór i sterowanie urządzeniami ZNOR umoŝliwia Obiektowy System Sterowania Automatyką (OSSA), zainstalowany na stanowisku dyspozytorskim. Interfejs programu został wykonany tak, by moŝliwa była jego obsługa wyłącznie przy uŝyciu standardowej myszy. Program podzielony został na kilka okien i tabel mających róŝne przeznaczenie: okno logowania, zakładka schemat, terminal zdarzeń, okno wyboru obszaru, okno informacje, okno sterowanie, panel pracy grupowej, tabele sterowania szafami EOR i SO, okno stanu obwodów, okno logowania, zakładka Serwis, informacje o programie. Wszystkie wymienione okna słuŝą do komunikacji z uŝytkownikiem i kaŝde odpowiedzialne jest za realizację innych funkcji. System zobrazowania zainstalowany w Centrum umoŝliwia proste i intuicyjne sterowanie urządzeniami ZNOR pracującymi w terenie, a takŝe tworzenie raportów z pracy urządzeń oraz bilansów pobieranej Okno energii. logowania

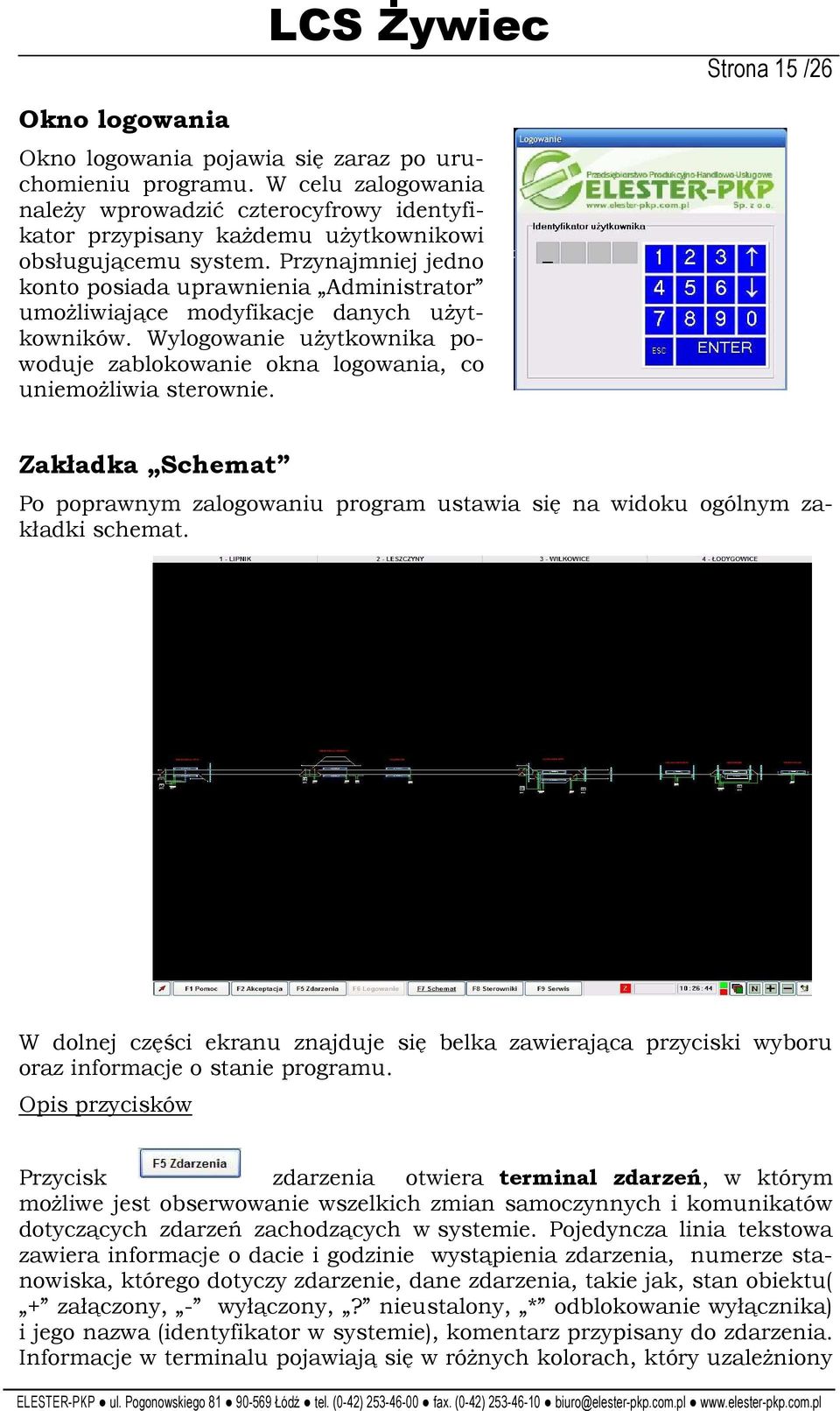

15 LCS śywiec Strona 15 /26 Okno logowania Okno logowania pojawia się zaraz po uruchomieniu programu. W celu zalogowania naleŝy wprowadzić czterocyfrowy identyfikator przypisany kaŝdemu uŝytkownikowi obsługującemu system. Przynajmniej jedno konto posiada uprawnienia Administrator umoŝliwiające modyfikacje danych uŝytkowników. Wylogowanie uŝytkownika powoduje zablokowanie okna logowania, co uniemoŝliwia sterownie. Zakładka Schemat Po poprawnym zalogowaniu program ustawia się na widoku ogólnym zakładki schemat. W dolnej części ekranu znajduje się belka zawierająca przyciski wyboru oraz informacje o stanie programu. Opis przycisków Przycisk zdarzenia otwiera terminal zdarzeń, w którym moŝliwe jest obserwowanie wszelkich zmian samoczynnych i komunikatów dotyczących zdarzeń zachodzących w systemie. Pojedyncza linia tekstowa zawiera informacje o dacie i godzinie wystąpienia zdarzenia, numerze stanowiska, którego dotyczy zdarzenie, dane zdarzenia, takie jak, stan obiektu( + załączony, - wyłączony,? nieustalony, * odblokowanie wyłącznika) i jego nazwa (identyfikator w systemie), komentarz przypisany do zdarzenia. Informacje w terminalu pojawiają się w róŝnych kolorach, który uzaleŝniony

16 Strona 16 /26 LCS śywiec jest od typu zdarzenia ( niebieski zdarzenia systemowe, czarny- zmiany samoczynne, biały na czerwonym tle zmiany samoczynne o wysokim priorytecie, Ŝółty - informacje serwisowe (zakłócenia) związane z pracą sterowników CZAT, czerwony awarie). Jako zdarzenie rozumiane jest wystąpienie jednej z następujących sytuacji: zmiana samoczynna obiektu, zmiana po wykonaniu polecenia, operacja wykonana przez operatora, zakłócenia w pracy aplikacji, zakłócenia w komunikacji z CZAT. Przycisk akceptacji zmian samoczynnych Przycisk ten słuŝy do akceptacji zmiany stanu obiektu, która nastąpiła samoczynnie. Objawia się to miganiem jego symbolu na schemacie oraz pojawieniem się komunikatu w oknie terminala zdarzeń. Przycisk logowania /blokady terminala UŜycie przycisku powoduje przejście do okna logowania albo do blokowania terminala poprzez wylogowanie aktualnego uŝytkownika co uniemoŝliwia sterowanie. Odblokowanie terminala następuje po wpisaniu identyfikatora uŝytkownika z klawiatury numerycznej. Przycisk pomocy Naciśnięcie przycisku powoduje wyświetlenie pliku pomocy.

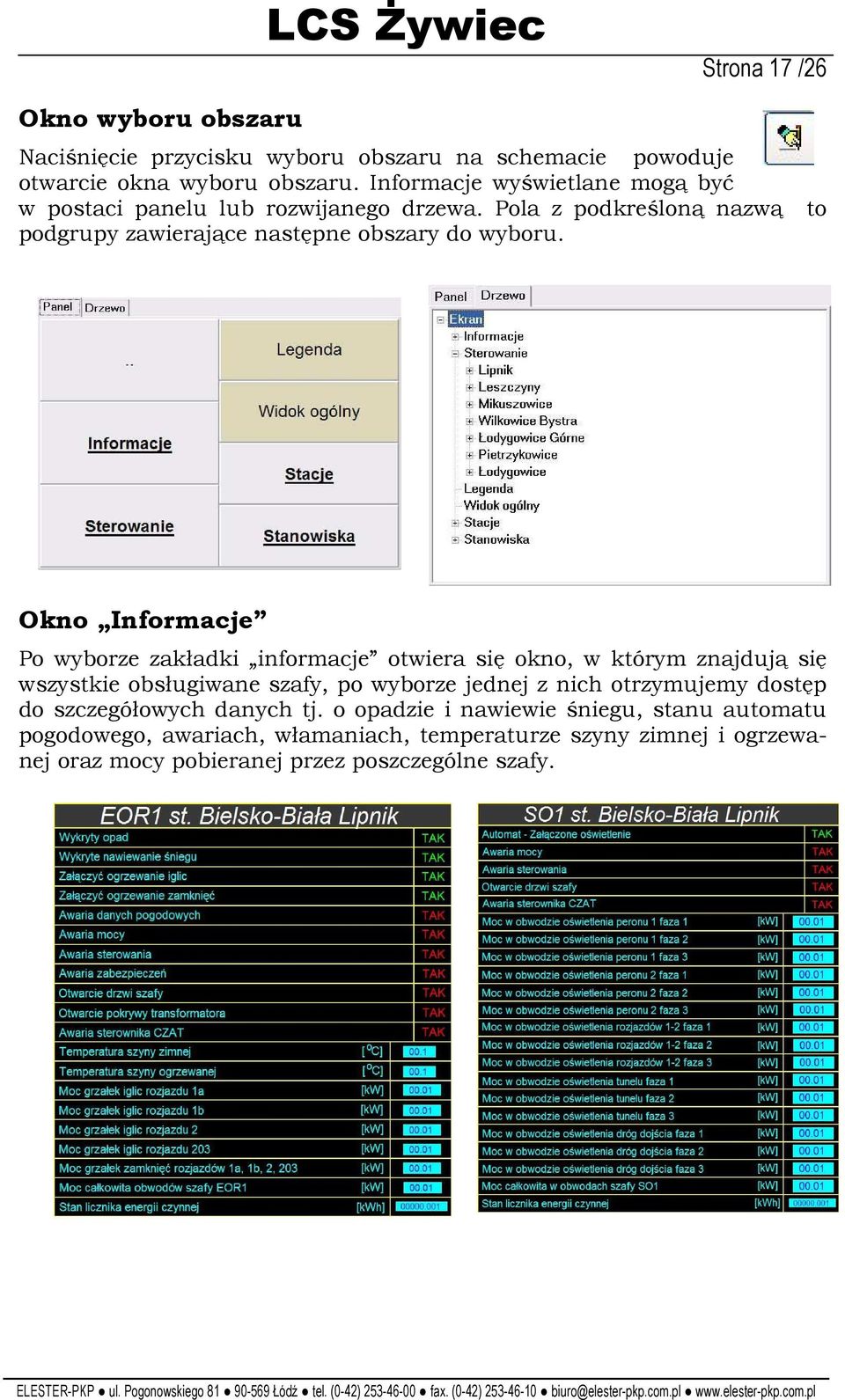

17 LCS śywiec Strona 17 /26 Okno wyboru obszaru Naciśnięcie przycisku wyboru obszaru na schemacie powoduje otwarcie okna wyboru obszaru. Informacje wyświetlane mogą być w postaci panelu lub rozwijanego drzewa. Pola z podkreśloną nazwą to podgrupy zawierające następne obszary do wyboru. Okno Informacje Po wyborze zakładki informacje otwiera się okno, w którym znajdują się wszystkie obsługiwane szafy, po wyborze jednej z nich otrzymujemy dostęp do szczegółowych danych tj. o opadzie i nawiewie śniegu, stanu automatu pogodowego, awariach, włamaniach, temperaturze szyny zimnej i ogrzewanej oraz mocy pobieranej przez poszczególne szafy.

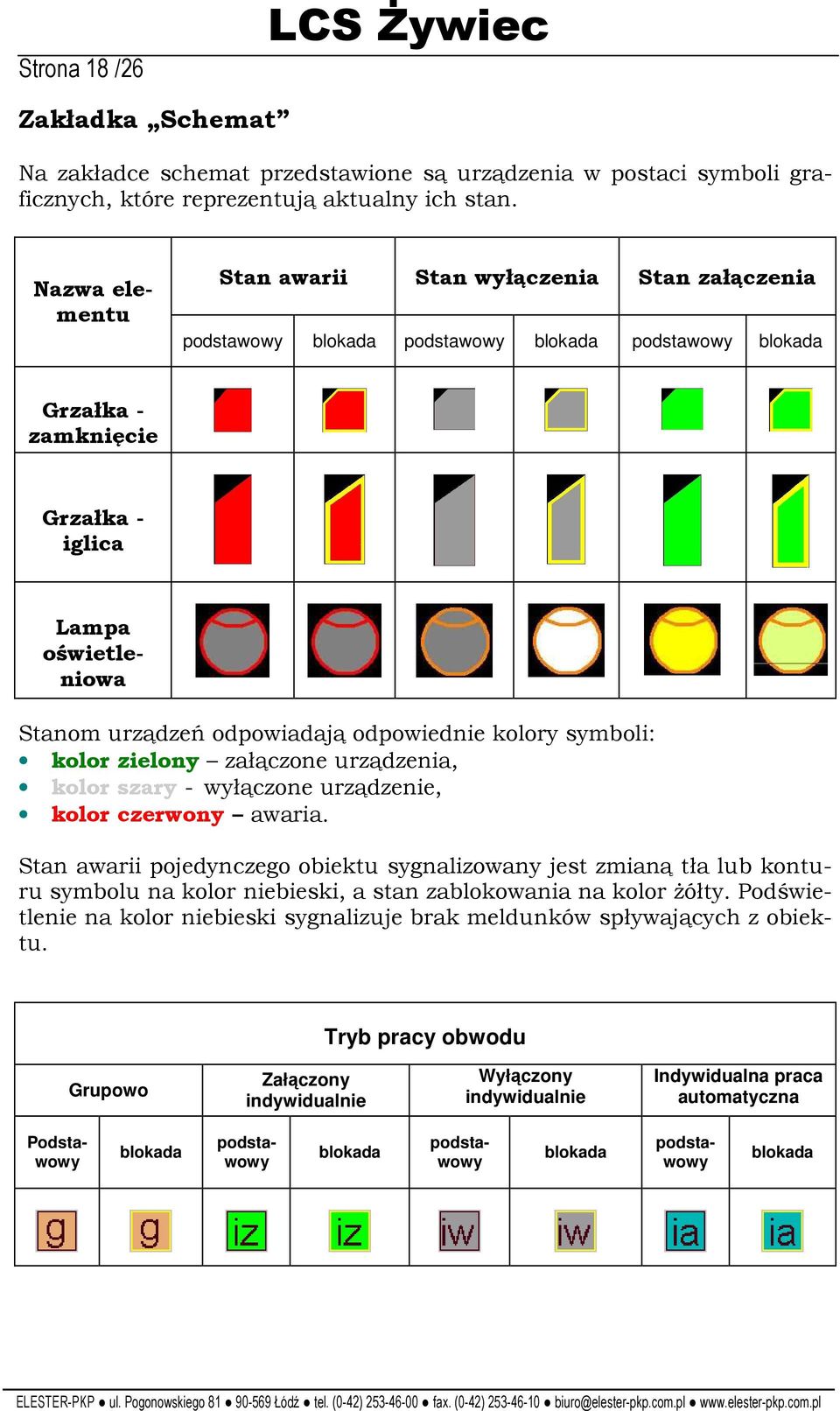

18 Strona 18 /26 LCS śywiec Zakładka Schemat Na zakładce schemat przedstawione są urządzenia w postaci symboli graficznych, które reprezentują aktualny ich stan. Nazwa elementu Stan awarii Stan wyłączenia Stan załączenia podstawowy blokada podstawowy blokada podstawowy blokada Grzałka - zamknięcie Grzałka - iglica Lampa oświetleniowa Stanom urządzeń odpowiadają odpowiednie kolory symboli: kolor zielony załączone urządzenia, kolor szary - wyłączone urządzenie, kolor czerwony awaria. Stan awarii pojedynczego obiektu sygnalizowany jest zmianą tła lub konturu symbolu na kolor niebieski, a stan zablokowania na kolor Ŝółty. Podświetlenie na kolor niebieski sygnalizuje brak meldunków spływających z obiektu. Tryb pracy obwodu Grupowo Załączony indywidualnie Wyłączony indywidualnie Indywidualna praca automatyczna blokada blokada blokada Podstawowy podstawowy podstawowy podstawowy blokada

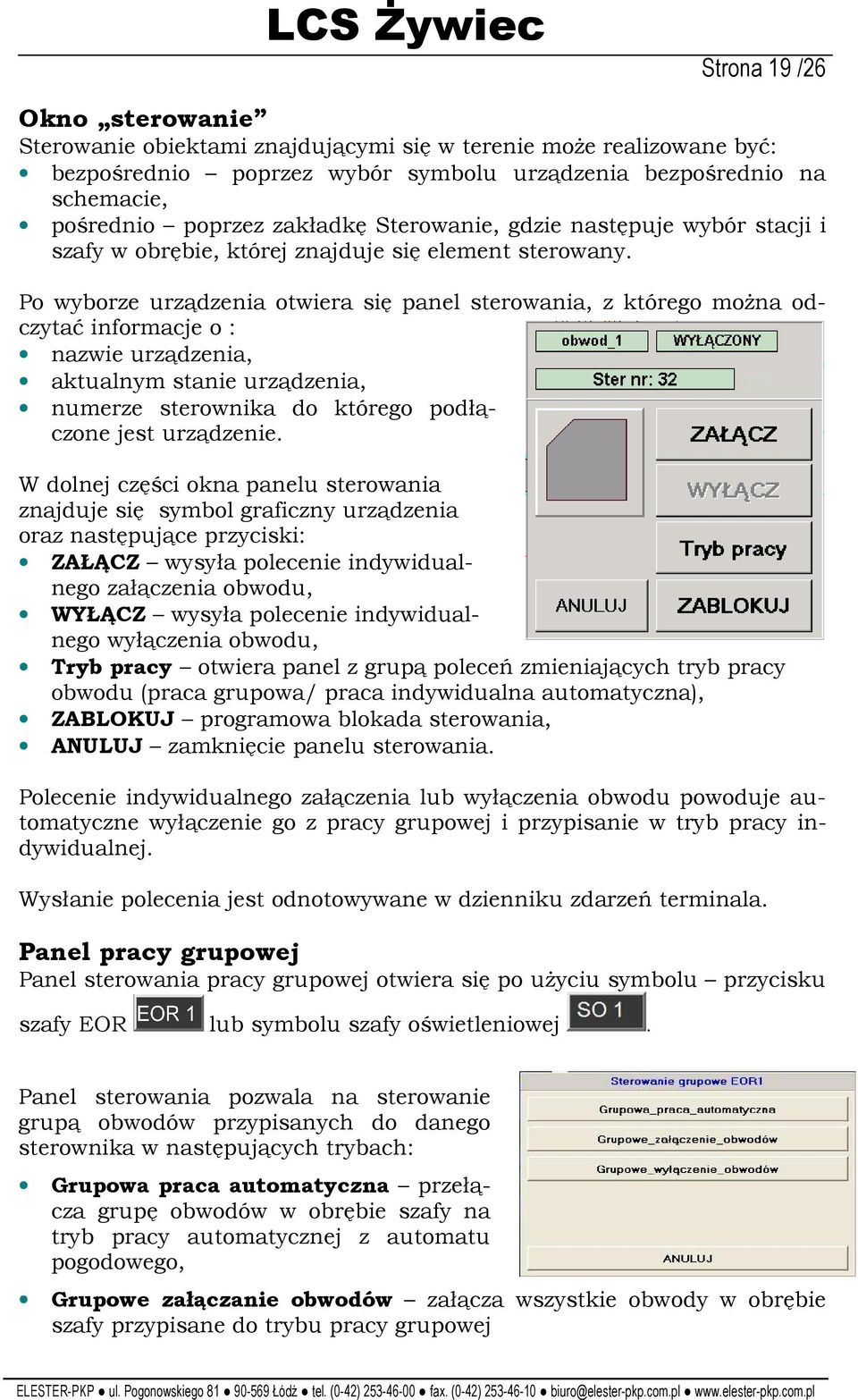

19 LCS śywiec Strona 19 /26 Okno sterowanie Sterowanie obiektami znajdującymi się w terenie moŝe realizowane być: bezpośrednio poprzez wybór symbolu urządzenia bezpośrednio na schemacie, pośrednio poprzez zakładkę Sterowanie, gdzie następuje wybór stacji i szafy w obrębie, której znajduje się element sterowany. Po wyborze urządzenia otwiera się panel sterowania, z którego moŝna odczytać informacje o : nazwie urządzenia, aktualnym stanie urządzenia, numerze sterownika do którego podłączone jest urządzenie. W dolnej części okna panelu sterowania znajduje się symbol graficzny urządzenia oraz następujące przyciski: ZAŁĄCZ wysyła polecenie indywidualnego załączenia obwodu, WYŁĄCZ wysyła polecenie indywidualnego wyłączenia obwodu, Tryb pracy otwiera panel z grupą poleceń zmieniających tryb pracy obwodu (praca grupowa/ praca indywidualna automatyczna), ZABLOKUJ programowa blokada sterowania, ANULUJ zamknięcie panelu sterowania. Polecenie indywidualnego załączenia lub wyłączenia obwodu powoduje automatyczne wyłączenie go z pracy grupowej i przypisanie w tryb pracy indywidualnej. Wysłanie polecenia jest odnotowywane w dzienniku zdarzeń terminala. Panel pracy grupowej Panel sterowania pracy grupowej otwiera się po uŝyciu symbolu przycisku szafy EOR lub symbolu szafy oświetleniowej. Panel sterowania pozwala na sterowanie grupą obwodów przypisanych do danego sterownika w następujących trybach: Grupowa praca automatyczna przełącza grupę obwodów w obrębie szafy na tryb pracy automatycznej z automatu pogodowego, Grupowe załączanie obwodów załącza wszystkie obwody w obrębie szafy przypisane do trybu pracy grupowej

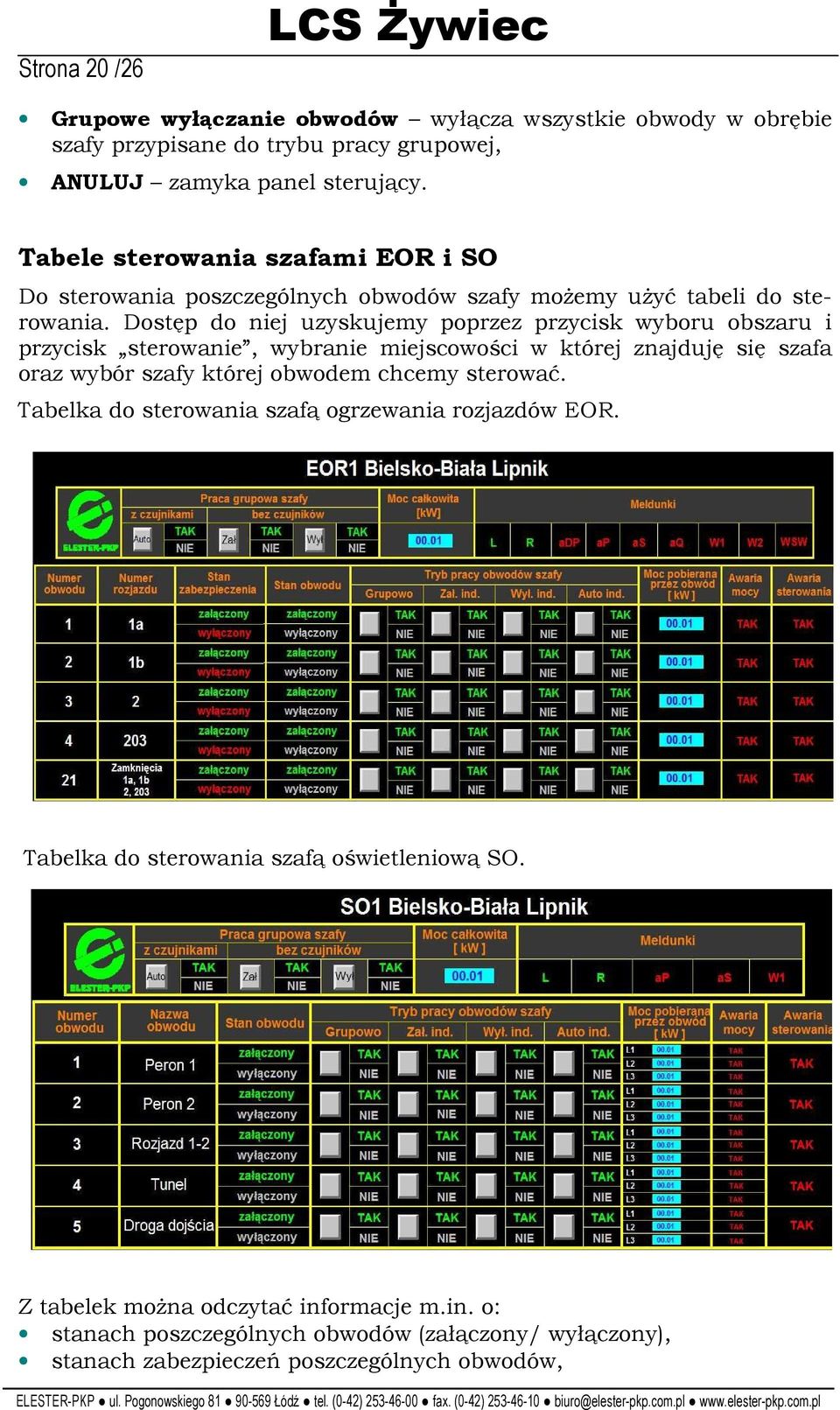

20 Strona 20 /26 LCS śywiec Grupowe wyłączanie obwodów wyłącza wszystkie obwody w obrębie szafy przypisane do trybu pracy grupowej, ANULUJ zamyka panel sterujący. Tabele sterowania szafami EOR i SO Do sterowania poszczególnych obwodów szafy moŝemy uŝyć tabeli do sterowania. Dostęp do niej uzyskujemy poprzez przycisk wyboru obszaru i przycisk sterowanie, wybranie miejscowości w której znajduję się szafa oraz wybór szafy której obwodem chcemy sterować. Tabelka do sterowania szafą ogrzewania rozjazdów EOR. Tabelka do sterowania szafą oświetleniową SO. Z tabelek moŝna odczytać informacje m.in. o: stanach poszczególnych obwodów (załączony/ wyłączony), stanach zabezpieczeń poszczególnych obwodów,

21 LCS śywiec Strona 21 /26 trybie pracy obwodu, mocy pobieranej przez obwód, mocy całkowitej pobieranej przez wszystkie załączone obwody, trybie pracy grupowej, meldunkach informacyjnych i awaryjnych. Stanom obwodów zostały przyporządkowane odpowiednie kolory: kolor zielony obwód załączony, kolor szary obwód wyłączony, kolor czerwony stan awaryjny obwodu. Tryb pracy grupowej z czujnikami odpowiada pracy obwodów przypisanych do danej grupy na podstawie danych wypracowanych z automatów pogodowych, natomiast tryb pracy bez czujników odpowiada ręcznemu sterowaniu tych obwodów. Meldunki zestawione w prawej części tabeli mają następujące znaczenie: L włączony lokalny tryb pracy szafy, R włączony ręczny tryb pracy szafy, adp awaria danych pogodowych, ap awaria mocy, as awaria sterowania, aq awaria zabezpieczeń, W1- włamanie do szafy, W2 włamanie do transformatora, WSW wyprzedzenie samoczynnego wyłączenia załączonych obwodów. Informacje przedstawione poniŝej sygnalizują stan obwodów szafy EOR. Poszczególne kolumny tabeli do sterowania szafą ogrzewania rozjazdów mają następujące znaczenie: numer obwodu elektrycznego do którego podłączony jest dany rozjazd, numer rozjazdu, załączenie lub wyłączenie wyłącznika nadprądowego zabezpieczającego obwód, stan stycznika w obwodzie, tryb pracy obwodu grupowo/załączony indywidualnie/wyłączony indywidualnie/automatycznie indywidualnie, moc pobierana przez obwód, awaria mocy w obwodzie, awaria sterowania w obwodzie.

22 Strona 22 /26 LCS śywiec Pracą szafy steruje się uŝywając przycisków w tabeli, moŝna nimi włączyć pracę grupową obwodu szafy, załączyć obwód indywidualnie, wyłączyć obwód indywidualnie lub załączyć pracę obwodu z automatu pogodowego. Okno stanu obwodów wybranej miejscowości Okno to umoŝliwia dokładniejszy podgląd stanu obwodów sterowanych urządzeń znajdujących się w obrębie danej stacji. Legenda Legenda zawiera opis symboli i oznaczeń uŝywanych w zobrazowaniu.

23 LCS śywiec Strona 23 /26 Zakładka Serwis Zakładka przeznaczona jest dla bardziej zaawansowanych uŝytkowników posiadających uprawnienia serwisowe lub administracyjne. Prezentowane są tutaj dane dotyczące pracy samej aplikacji oraz jej konfiguracji. Lokalne centrum sterowania obecne realizacje LCS Wrocław, LCS Koluszki, LCS Bolesławiec, LCS Węgliniec.
