KATALOG ORYGINALNYCH CZĘŚCI SERWISOWYCH

Transkrypt

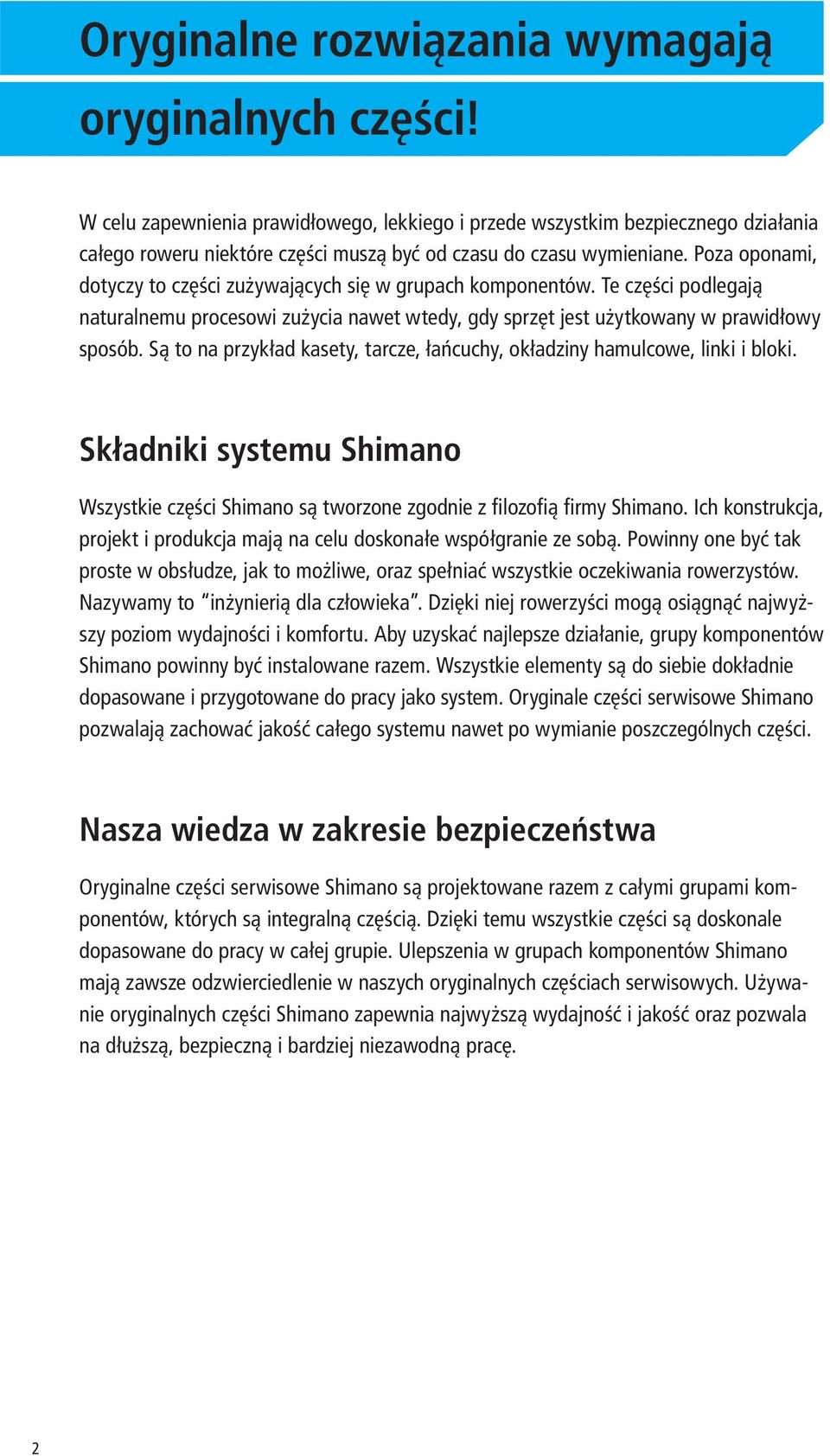

1 Oryginalne rozwiązania wymagają oryginalnych części! KATALOG ORYGINALNYCH CZĘŚCI SERWISOWYCH 2013

2 Oryginalne rozwiązania wymagają oryginalnych części! W celu zapewnienia prawidłowego, lekkiego i przede wszystkim bezpiecznego działania całego roweru niektóre części muszą być od czasu do czasu wymieniane. Poza oponami, dotyczy to części zużywających się w grupach komponentów. Te części podlegają naturalnemu procesowi zużycia nawet wtedy, gdy sprzęt jest użytkowany w prawidłowy sposób. Są to na przykład kasety, tarcze, łańcuchy, okładziny hamulcowe, linki i bloki. Składniki systemu Shimano Wszystkie części Shimano są tworzone zgodnie z filozofią firmy Shimano. Ich konstrukcja, projekt i produkcja mają na celu doskonałe współgranie ze sobą. Powinny one być tak proste w obsłudze, jak to możliwe, oraz spełniać wszystkie oczekiwania rowerzystów. Nazywamy to inżynierią dla człowieka. Dzięki niej rowerzyści mogą osiągnąć najwyższy poziom wydajności i komfortu. Aby uzyskać najlepsze działanie, grupy komponentów Shimano powinny być instalowane razem. Wszystkie elementy są do siebie dokładnie dopasowane i przygotowane do pracy jako system. Oryginale części serwisowe Shimano pozwalają zachować jakość całego systemu nawet po wymianie poszczególnych części. Nasza wiedza w zakresie bezpieczeństwa Oryginalne części serwisowe Shimano są projektowane razem z całymi grupami komponentów, których są integralną częścią. Dzięki temu wszystkie części są doskonale dopasowane do pracy w całej grupie. Ulepszenia w grupach komponentów Shimano mają zawsze odzwierciedlenie w naszych oryginalnych częściach serwisowych. Używanie oryginalnych części Shimano zapewnia najwyższą wydajność i jakość oraz pozwala na dłuższą, bezpieczną i bardziej niezawodną pracę. 2

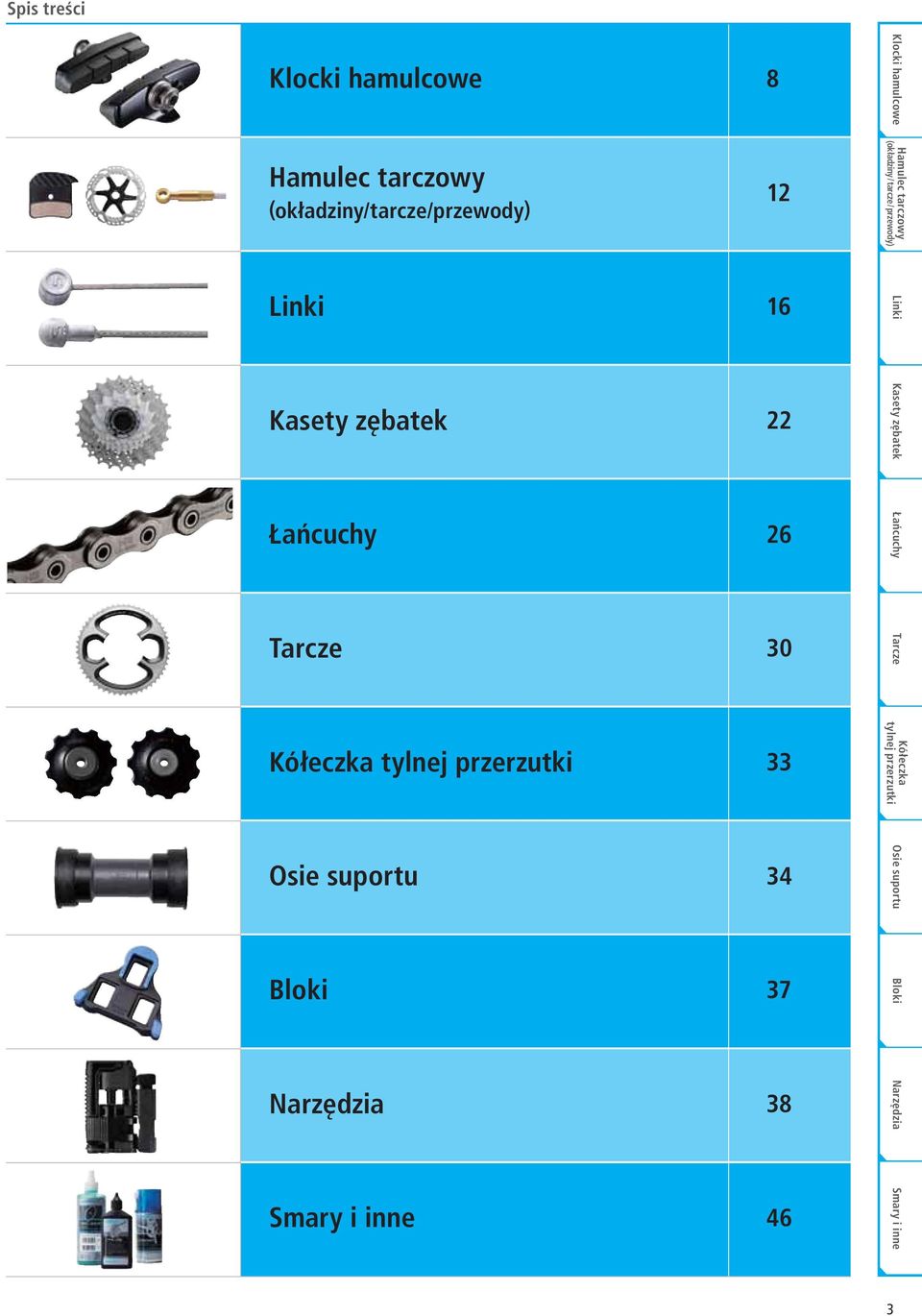

3 Spis treści Klocki hamulcowe 8 Klocki hamulcowe Hamulec tarczowy (okładziny/tarcze/przewody) 12 Hamulec tarczowy (okładziny / tarcze / przewody) Linki 16 Kasety zębatek 22 Łańcuchy 26 Tarcze 30 Linki Kasety zębatek Łańcuchy Tarcze Kółeczka tylnej przerzutki 33 Kółeczka tylnej przerzutki Osie suportu 34 Bloki 37 Narzędzia 38 Smary i inne 46 Osie suportu Bloki Narzędzia Smary i inne 3

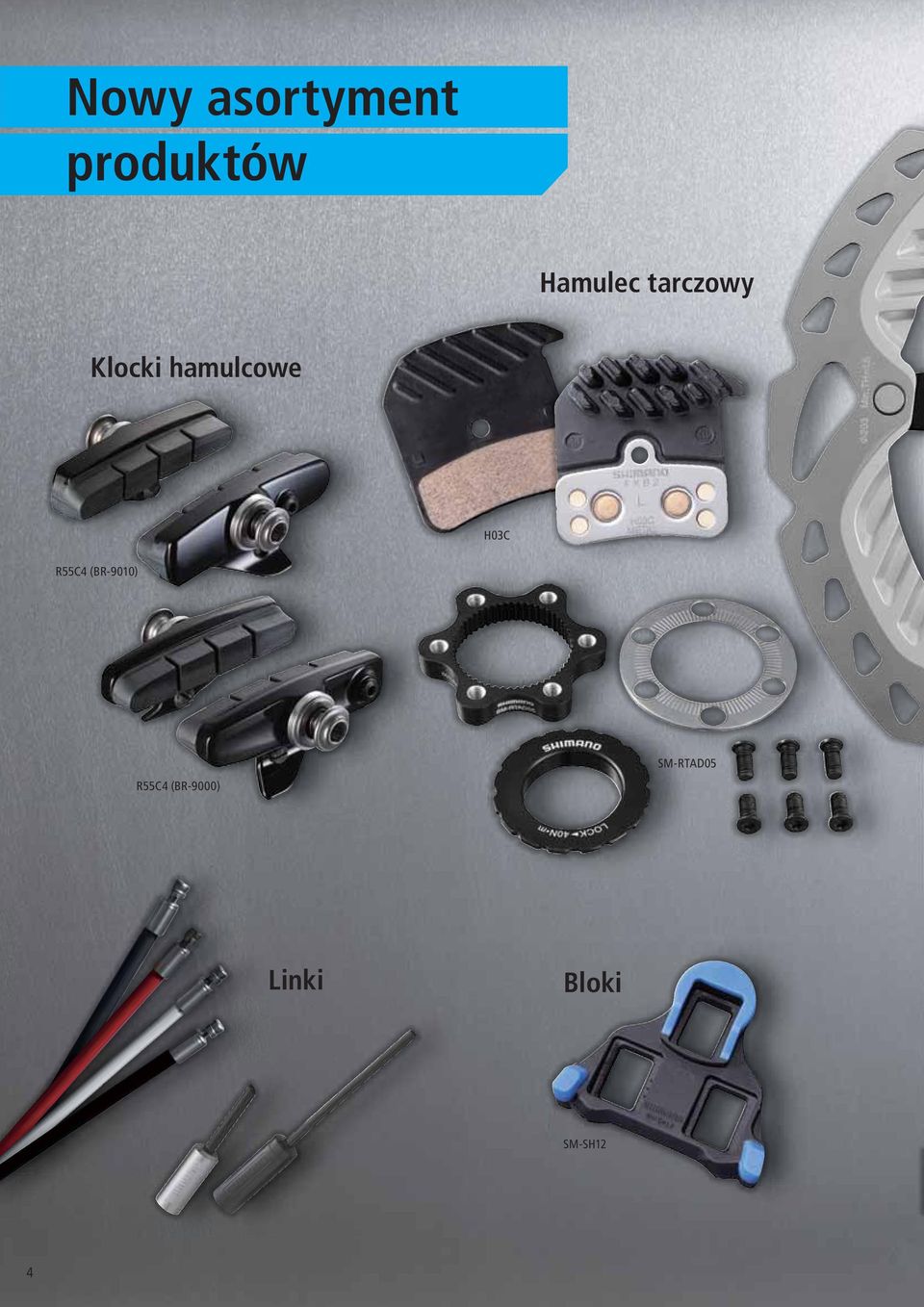

4 Nowy asortyment produktów Hamulec tarczowy Klocki hamulcowe H03C R55C4 (BR-9010) R55C4 (BR-9000) SM-RTAD05 Linki Bloki SM-SH12 4

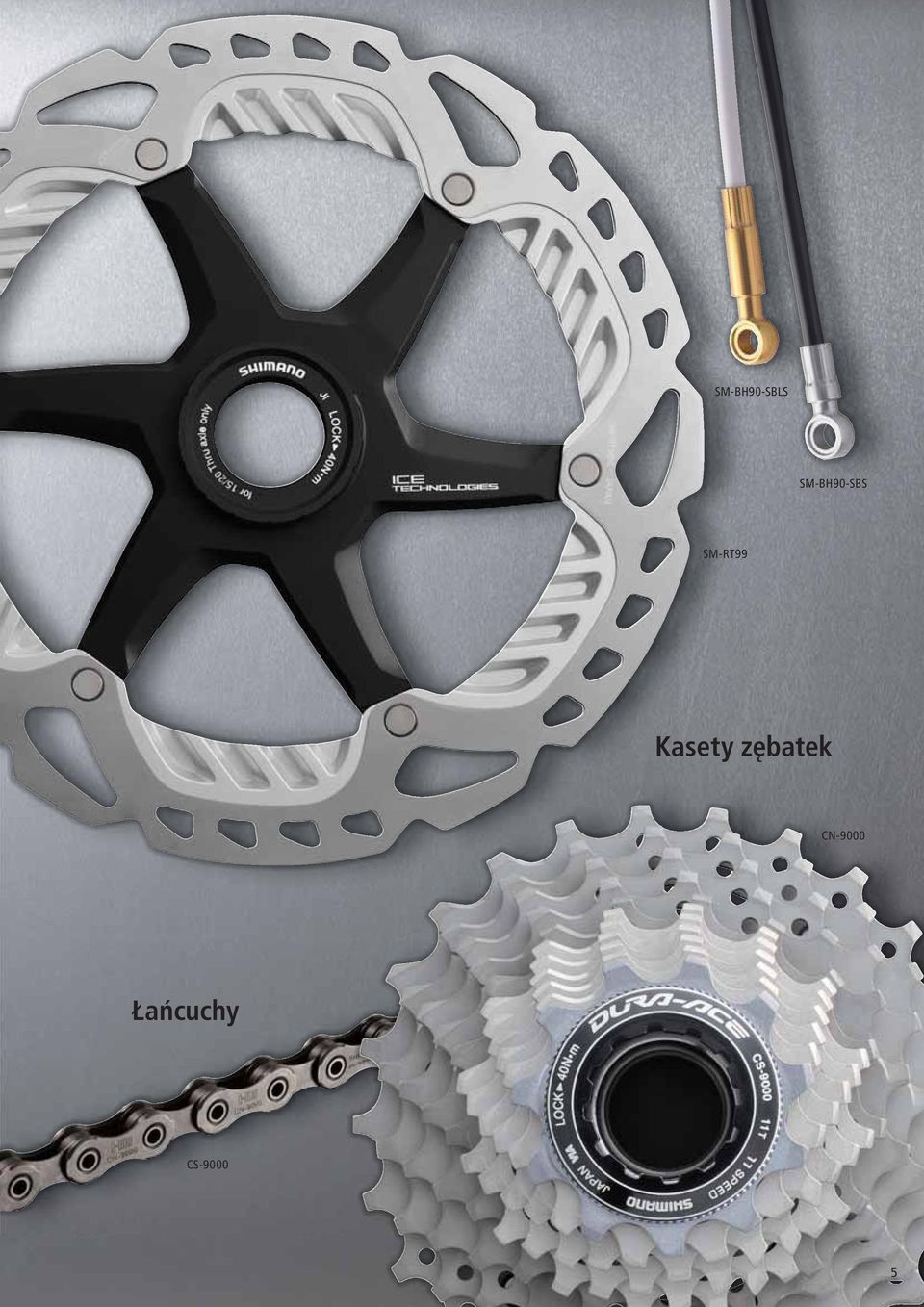

5 SM-BH90-SBLS SM-BH90-SBS SM-RT99 Kasety zębatek CN-9000 Łańcuchy CS

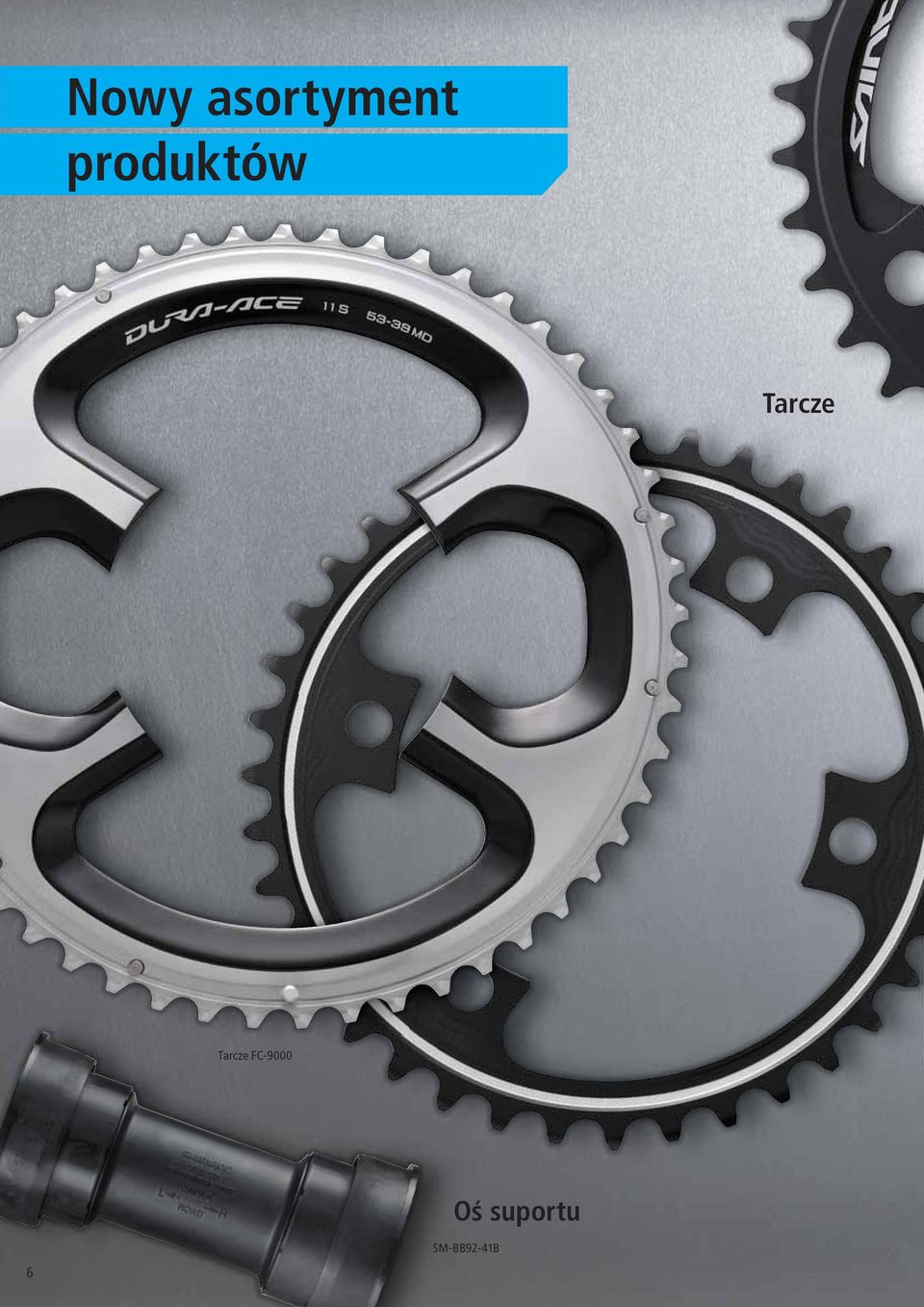

6 Nowy asortyment produktów Tarcze Tarcze FC-9000 Oś suportu 6 SM-BB92-41B

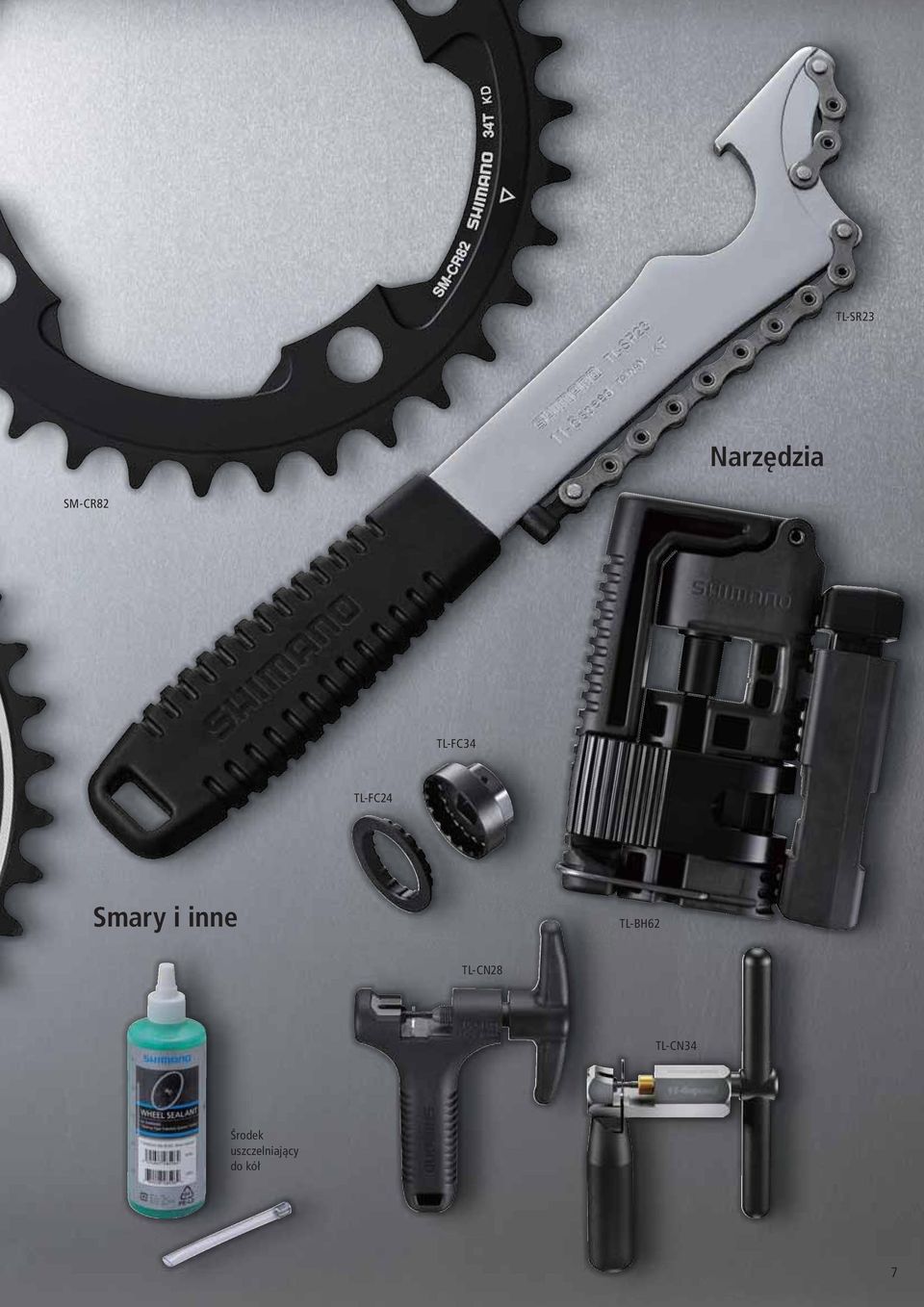

7 TL-SR23 Narzędzia SM-CR82 TL-FC34 TL-FC24 Smary i inne TL-BH62 TL-CN28 TL-CN34 Środek uszczelniający do kół 7

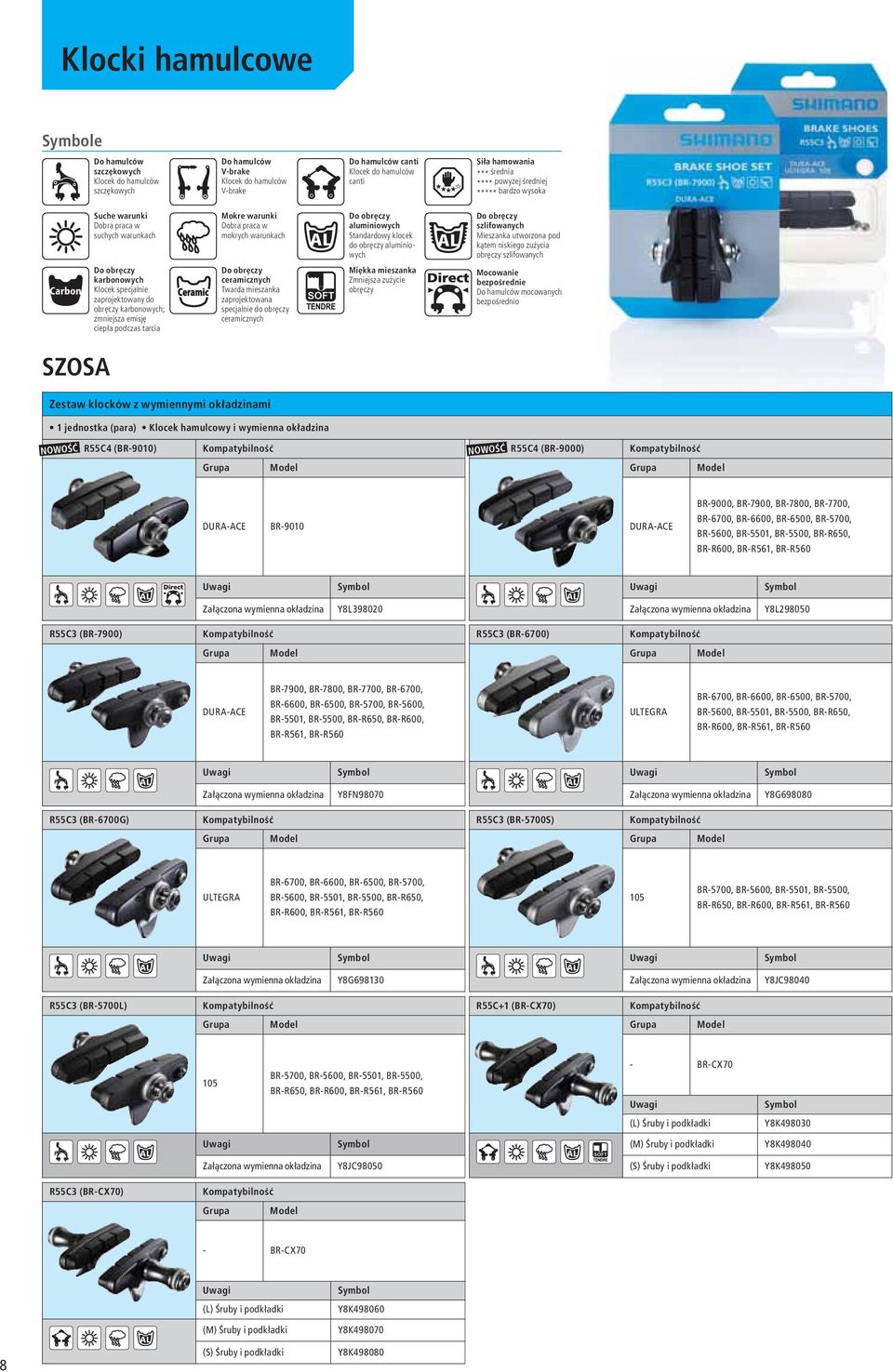

8 Klocki hamulcowe e Do hamulców szczękowych Klocek do hamulców szczękowych Do hamulców V-brake Klocek do hamulców V-brake Do hamulców canti Klocek do hamulców canti Siła hamowania *** średnia **** powyżej średniej ***** bardzo wysoka Suche warunki Dobra praca w suchych warunkach Mokre warunki Dobra praca w mokrych warunkach Do obręczy aluminiowych Standardowy klocek do obręczy aluminiowych Do obręczy szlifowanych Mieszanka utworzona pod kątem niskiego zużycia obręczy szlifowanych Do obręczy karbonowych Klocek specjalnie zaprojektowany do obręczy karbonowych; zmniejsza emisję ciepła podczas tarcia Do obręczy ceramicznych Twarda mieszanka zaprojektowana specjalnie do obręczy ceramicznych Miękka mieszanka Zmniejsza zużycie obręczy Mocowanie bezpośrednie Do hamulców mocowanych bezpośrednio SZOSA Zestaw klocków z wymiennymi okładzinami 1 jednostka (para) Klocek hamulcowy i wymienna okładzina R55C4 (BR-9010) Grupa Model R55C4 (BR-9000) Grupa Model DURA-ACE BR-9010 DURA-ACE BR-9000, BR-7900, BR-7800, BR-7700, BR-6700, BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, BR-5500, BR-R650, BR-R600, BR-R561, BR-R560 Załączona wymienna okładzina Y8L Załączona wymienna okładzina Y8L R55C3 (BR-7900) R55C3 (BR-6700) Grupa Model Grupa Model DURA-ACE BR-7900, BR-7800, BR-7700, BR-6700, BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, BR-5500, BR-R650, BR-R600, BR-R561, BR-R560 ULTEGRA BR-6700, BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, BR-5500, BR-R650, BR-R600, BR-R561, BR-R560 Załączona wymienna okładzina Y8FN98070 Załączona wymienna okładzina Y8G R55C3 (BR-6700G) R55C3 (BR-5700S) Grupa Model Grupa Model ULTEGRA BR-6700, BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, BR-5500, BR-R650, BR-R600, BR-R561, BR-R BR-5700, BR-5600, BR-5501, BR-5500, BR-R650, BR-R600, BR-R561, BR-R560 Załączona wymienna okładzina Y8G Załączona wymienna okładzina Y8JC98040 R55C3 (BR-5700L) R55C+1 (BR-CX70) Grupa Model Grupa Model 105 BR-5700, BR-5600, BR-5501, BR-5500, BR-R650, BR-R600, BR-R561, BR-R560 - BR-CX70 (L) Śruby i podkładki Y8K (M) Śruby i podkładki Y8K Załączona wymienna okładzina Y8JC98050 (S) Śruby i podkładki Y8K R55C3 (BR-CX70) Grupa Model - BR-CX70 8 (L) Śruby i podkładki (M) Śruby i podkładki (S) Śruby i podkładki Y8K Y8K Y8K498080

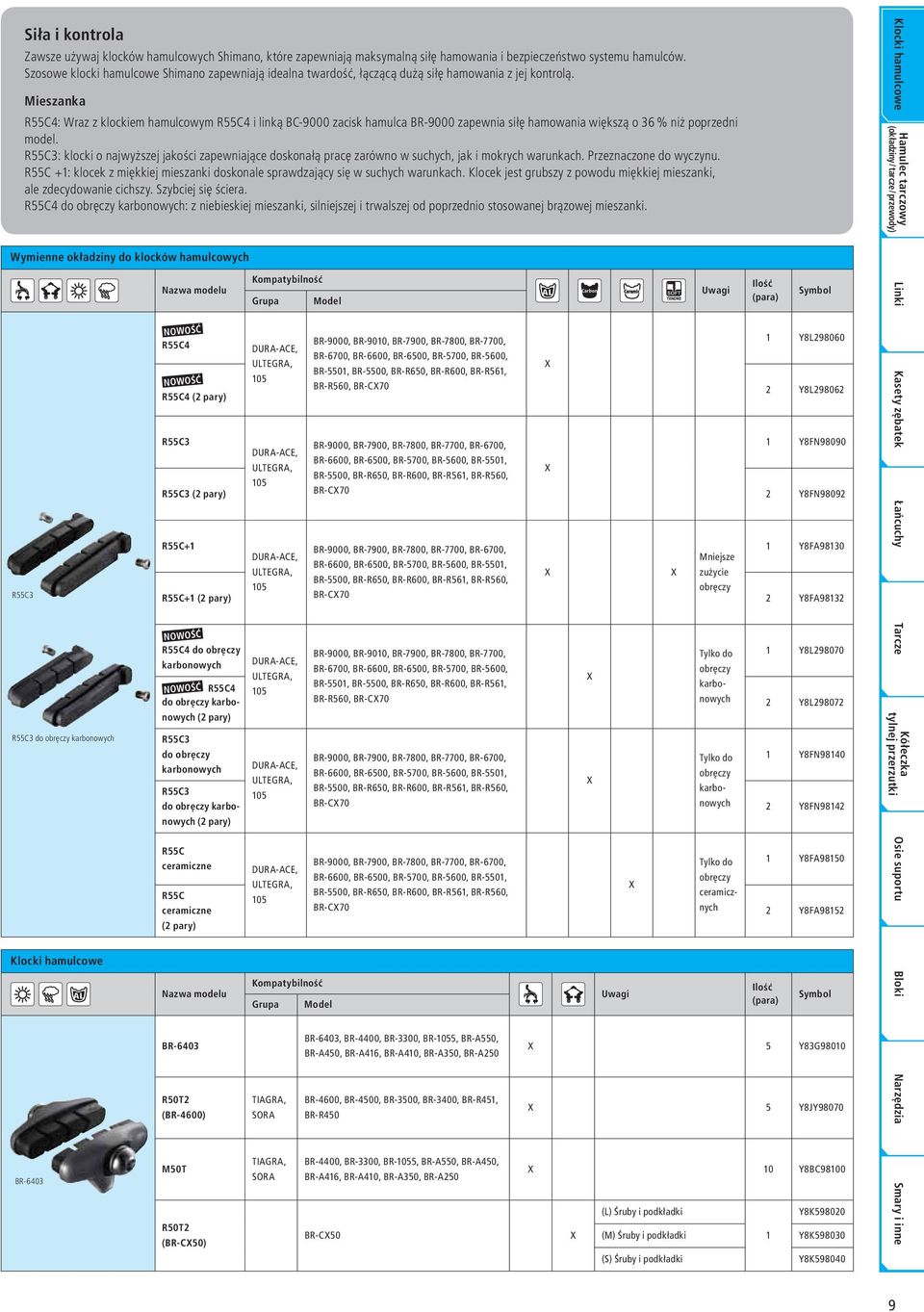

9 Siła i kontrola Zawsze używaj klocków hamulcowych Shimano, które zapewniają maksymalną siłę hamowania i bezpieczeństwo systemu hamulców. Szosowe klocki hamulcowe Shimano zapewniają idealna twardość, łączącą dużą siłę hamowania z jej kontrolą. Mieszanka R55C4: Wraz z klockiem hamulcowym R55C4 i linką BC-9000 zacisk hamulca BR-9000 zapewnia siłę hamowania większą o 36 % niż poprzedni model. R55C3: klocki o najwyższej jakości zapewniające doskonałą pracę zarówno w suchych, jak i mokrych warunkach. Przeznaczone do wyczynu. R55C +1: klocek z miękkiej mieszanki doskonale sprawdzający się w suchych warunkach. Klocek jest grubszy z powodu miękkiej mieszanki, ale zdecydowanie cichszy. Szybciej się ściera. R55C4 do obręczy karbonowych: z niebieskiej mieszanki, silniejszej i trwalszej od poprzednio stosowanej brązowej mieszanki. Klocki hamulcowe Hamulec tarczowy (okładziny / tarcze / przewody) Wymienne okładziny do klocków hamulcowych R55C3 R55C3 do obręczy karbonowych Nazwa modelu R55C4 R55C4 (2 pary) Grupa DURA-ACE, ULTEGRA, 105 Model BR-9000, BR-9010, BR-7900, BR-7800, BR-7700, BR-6700, BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, BR-5500, BR-R650, BR-R600, BR-R561, BR-R560, BR-CX70 X Ilość (para) 1 Y8L Y8L R55C3 BR-9000, BR-7900, BR-7800, BR-7700, BR-6700, 1 Y8FN98090 DURA-ACE, BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, ULTEGRA, X BR-5500, BR-R650, BR-R600, BR-R561, BR-R560, 105 R55C3 (2 pary) BR-CX70 2 Y8FN98092 R55C+1 BR-9000, BR-7900, BR-7800, BR-7700, BR-6700, 1 Y8FA98130 DURA-ACE, Mniejsze BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, ULTEGRA, X X zużycie BR-5500, BR-R650, BR-R600, BR-R561, BR-R560, 105 obręczy R55C+1 (2 pary) BR-CX70 2 Y8FA98132 R55C4 do obręczy karbonowych R55C4 do obręczy karbonowych (2 pary) R55C3 do obręczy karbonowych R55C3 do obręczy karbonowych (2 pary) DURA-ACE, ULTEGRA, 105 DURA-ACE, ULTEGRA, 105 BR-9000, BR-9010, BR-7900, BR-7800, BR-7700, BR-6700, BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, BR-5500, BR-R650, BR-R600, BR-R561, BR-R560, BR-CX70 BR-9000, BR-7900, BR-7800, BR-7700, BR-6700, BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, BR-5500, BR-R650, BR-R600, BR-R561, BR-R560, BR-CX70 X X Tylko do obręczy karbonowych Tylko do obręczy karbonowych 1 Y8L Y8L Y8FN Y8FN98142 Linki Kasety zębatek Łańcuchy Tarcze Kółeczka tylnej przerzutki Klocki hamulcowe BR-6403 R55C ceramiczne R55C ceramiczne (2 pary) Nazwa modelu BR-6403 R50T2 (BR-4600) M50T R50T2 (BR-CX50) BR-9000, BR-7900, BR-7800, BR-7700, BR-6700, DURA-ACE, BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, ULTEGRA, BR-5500, BR-R650, BR-R600, BR-R561, BR-R560, 105 BR-CX70 Grupa Model BR-6403, BR-4400, BR-3300, BR-1055, BR-A550, BR-A450, BR-A416, BR-A410, BR-A350, BR-A250 TIAGRA, BR-4600, BR-4500, BR-3500, BR-3400, BR-R451, SORA BR-R450 TIAGRA, BR-4400, BR-3300, BR-1055, BR-A550, BR-A450, SORA BR-A416, BR-A410, BR-A350, BR-A250 BR-CX50 Ilość (para) X 5 Y83G98010 X 5 Y8JY98070 X 10 Y8BC98100 X X (L) Śruby i podkładki (M) Śruby i podkładki (S) Śruby i podkładki Tylko do obręczy ceramicznych 1 Y8FA Y8FA Y8K Y8K Y8K Osie suportu Bloki Narzędzia Smary i inne 9

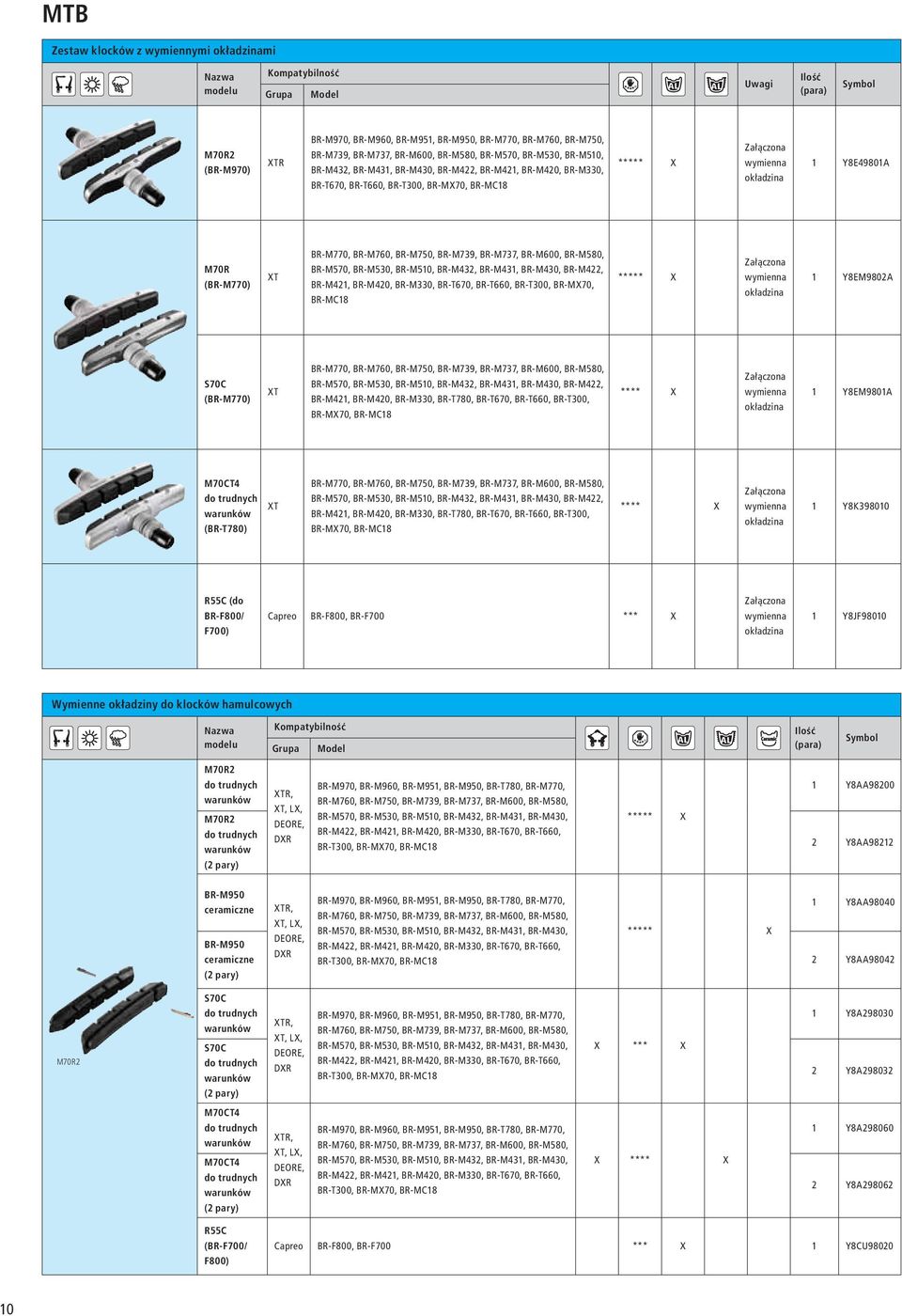

10 MTB Zestaw klocków z wymiennymi okładzinami Nazwa modelu Grupa Model Ilość (para) M70R2 (BR-M970) XTR BR-M970, BR-M960, BR-M951, BR-M950, BR-M770, BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T670, BR-T660, BR-T300, BR-MX70, BR-MC18 ***** X Załączona wymienna okładzina 1 Y8E49801A M70R (BR-M770) XT BR-M770, BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T670, BR-T660, BR-T300, BR-MX70, BR-MC18 ***** X Załączona wymienna okładzina 1 Y8EM9802A S70C (BR-M770) XT BR-M770, BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T780, BR-T670, BR-T660, BR-T300, BR-MX70, BR-MC18 **** X Załączona wymienna okładzina 1 Y8EM9801A M70CT4 do trudnych warunków (BR-T780) XT BR-M770, BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T780, BR-T670, BR-T660, BR-T300, BR-MX70, BR-MC18 **** X Załączona wymienna okładzina 1 Y8K R55C (do BR-F800/ F700) Capreo BR-F800, BR-F700 *** X Załączona wymienna okładzina 1 Y8JF98010 Wymienne okładziny do klocków hamulcowych Nazwa modelu Grupa Model Ilość (para) M70R2 do trudnych warunków M70R2 do trudnych warunków (2 pary) XTR, XT, LX, DEORE, DXR BR-M970, BR-M960, BR-M951, BR-M950, BR-T780, BR-M770, BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T670, BR-T660, BR-T300, BR-MX70, BR-MC18 ***** X 1 Y8AA Y8AA98212 BR-M950 ceramiczne BR-M950 ceramiczne (2 pary) XTR, XT, LX, DEORE, DXR BR-M970, BR-M960, BR-M951, BR-M950, BR-T780, BR-M770, BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T670, BR-T660, BR-T300, BR-MX70, BR-MC18 ***** X 1 Y8AA Y8AA98042 S70C M70R2 do trudnych warunków S70C do trudnych warunków (2 pary) XTR, XT, LX, DEORE, DXR BR-M970, BR-M960, BR-M951, BR-M950, BR-T780, BR-M770, BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T670, BR-T660, BR-T300, BR-MX70, BR-MC18 X *** X 1 Y8A Y8A M70CT4 do trudnych warunków M70CT4 do trudnych warunków (2 pary) XTR, XT, LX, DEORE, DXR BR-M970, BR-M960, BR-M951, BR-M950, BR-T780, BR-M770, BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T670, BR-T660, BR-T300, BR-MX70, BR-MC18 X **** X 1 Y8A Y8A R55C (BR-F700/ F800) Capreo BR-F800, BR-F700 *** X 1 Y8CU

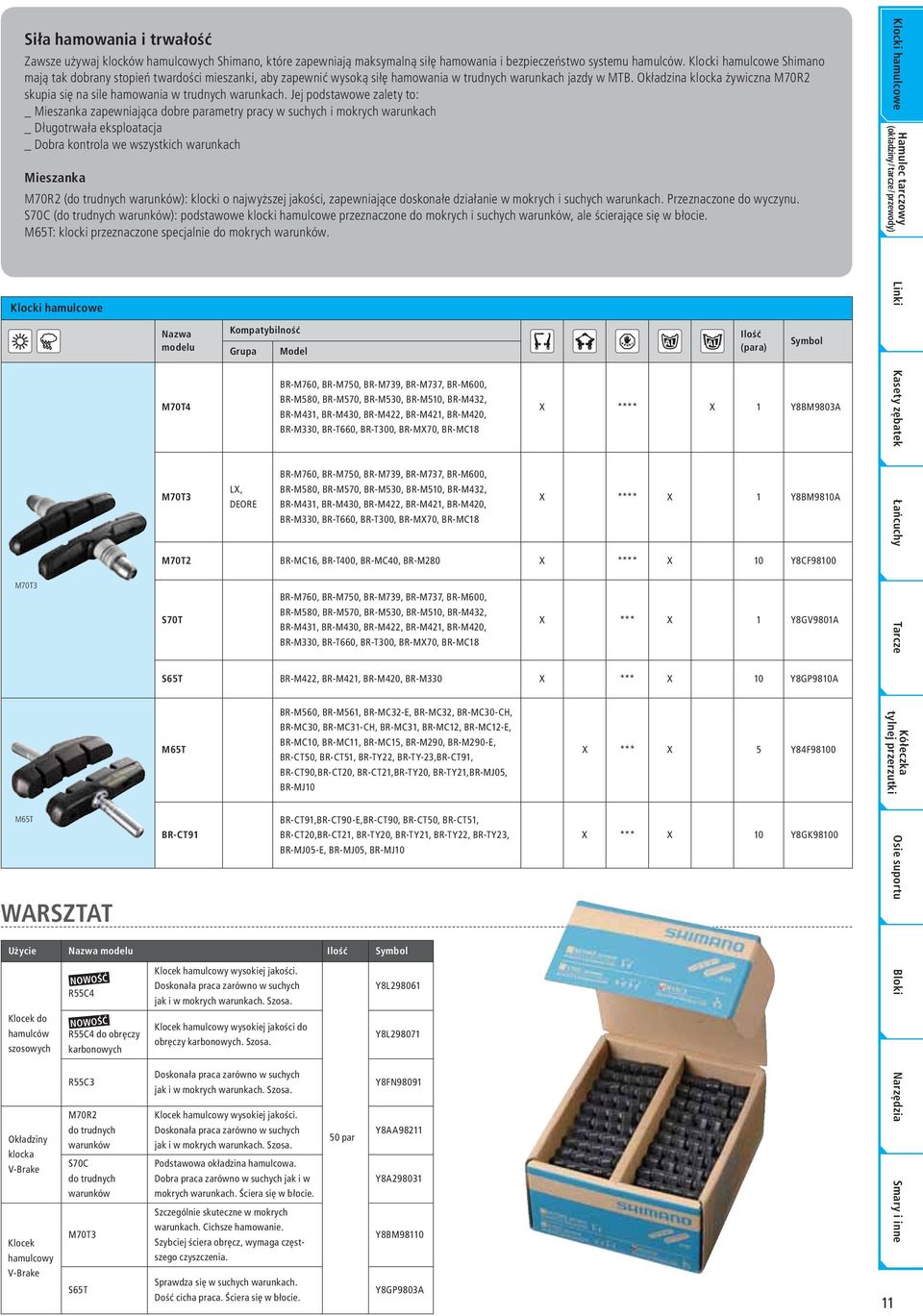

11 Siła hamowania i trwałość Zawsze używaj klocków hamulcowych Shimano, które zapewniają maksymalną siłę hamowania i bezpieczeństwo systemu hamulców. Klocki hamulcowe Shimano mają tak dobrany stopień twardości mieszanki, aby zapewnić wysoką siłę hamowania w trudnych warunkach jazdy w MTB. Okładzina klocka żywiczna M70R2 skupia się na sile hamowania w trudnych warunkach. Jej podstawowe zalety to: _ Mieszanka zapewniająca dobre parametry pracy w suchych i mokrych warunkach _ Długotrwała eksploatacja _ Dobra kontrola we wszystkich warunkach Mieszanka M70R2 (do trudnych warunków): klocki o najwyższej jakości, zapewniające doskonałe działanie w mokrych i suchych warunkach. Przeznaczone do wyczynu. S70C (do trudnych warunków): podstawowe klocki hamulcowe przeznaczone do mokrych i suchych warunków, ale ścierające się w błocie. M65T: klocki przeznaczone specjalnie do mokrych warunków. Klocki hamulcowe Hamulec tarczowy (okładziny / tarcze / przewody) Klocki hamulcowe M70T3 Nazwa modelu M70T4 M70T3 Grupa LX, DEORE Model BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T660, BR-T300, BR-MX70, BR-MC18 BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T660, BR-T300, BR-MX70, BR-MC18 Ilość (para) X **** X 1 Y8BM9803A X **** X 1 Y8BM9810A M70T2 BR-MC16, BR-T400, BR-MC40, BR-M280 X **** X 10 Y8CF98100 S70T BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T660, BR-T300, BR-MX70, BR-MC18 X *** X 1 Y8GV9801A Linki Kasety zębatek Łańcuchy Tarcze S65T BR-M422, BR-M421, BR-M420, BR-M330 X *** X 10 Y8GP9810A M65T BR-M560, BR-M561, BR-MC32-E, BR-MC32, BR-MC30-CH, BR-MC30, BR-MC31-CH, BR-MC31, BR-MC12, BR-MC12-E, BR-MC10, BR-MC11, BR-MC15, BR-M290, BR-M290-E, BR-CT50, BR-CT51, BR-TY22, BR-TY-23,BR-CT91, BR-CT90,BR-CT20, BR-CT21,BR-TY20, BR-TY21,BR-MJ05, BR-MJ10 X *** X 5 Y84F98100 Kółeczka tylnej przerzutki M65T BR-CT91,BR-CT90-E,BR-CT90, BR-CT50, BR-CT51, BR-CT91 BR-CT20,BR-CT21, BR-TY20, BR-TY21, BR-TY22, BR-TY23, BR-MJ05-E, BR-MJ05, BR-MJ10 WARSZTAT Nazwa modelu Ilość Klocek do hamulców szosowych Okładziny klocka V-Brake Klocek hamulcowy V-Brake R55C4 R55C4 do obręczy karbonowych R55C3 M70R2 do trudnych warunków S70C do trudnych warunków M70T3 S65T Klocek hamulcowy wysokiej jakości. Doskonała praca zarówno w suchych Y8L jak i w mokrych warunkach. Szosa. Klocek hamulcowy wysokiej jakości do Y8L obręczy karbonowych. Szosa. Doskonała praca zarówno w suchych Y8FN98091 jak i w mokrych warunkach. Szosa. Klocek hamulcowy wysokiej jakości. Doskonała praca zarówno w suchych Y8AA par jak i w mokrych warunkach. Szosa. Podstawowa okładzina hamulcowa. Dobra praca zarówno w suchych jak i w Y8A mokrych warunkach. Ściera się w błocie. Szczególnie skuteczne w mokrych warunkach. Cichsze hamowanie. Y8BM98110 Szybciej ściera obręcz, wymaga częstszego czyszczenia. Sprawdza się w suchych warunkach. Y8GP9803A Dość cicha praca. Ściera się w błocie. X *** X 10 Y8GK Osie suportu Bloki Narzędzia Smary i inne

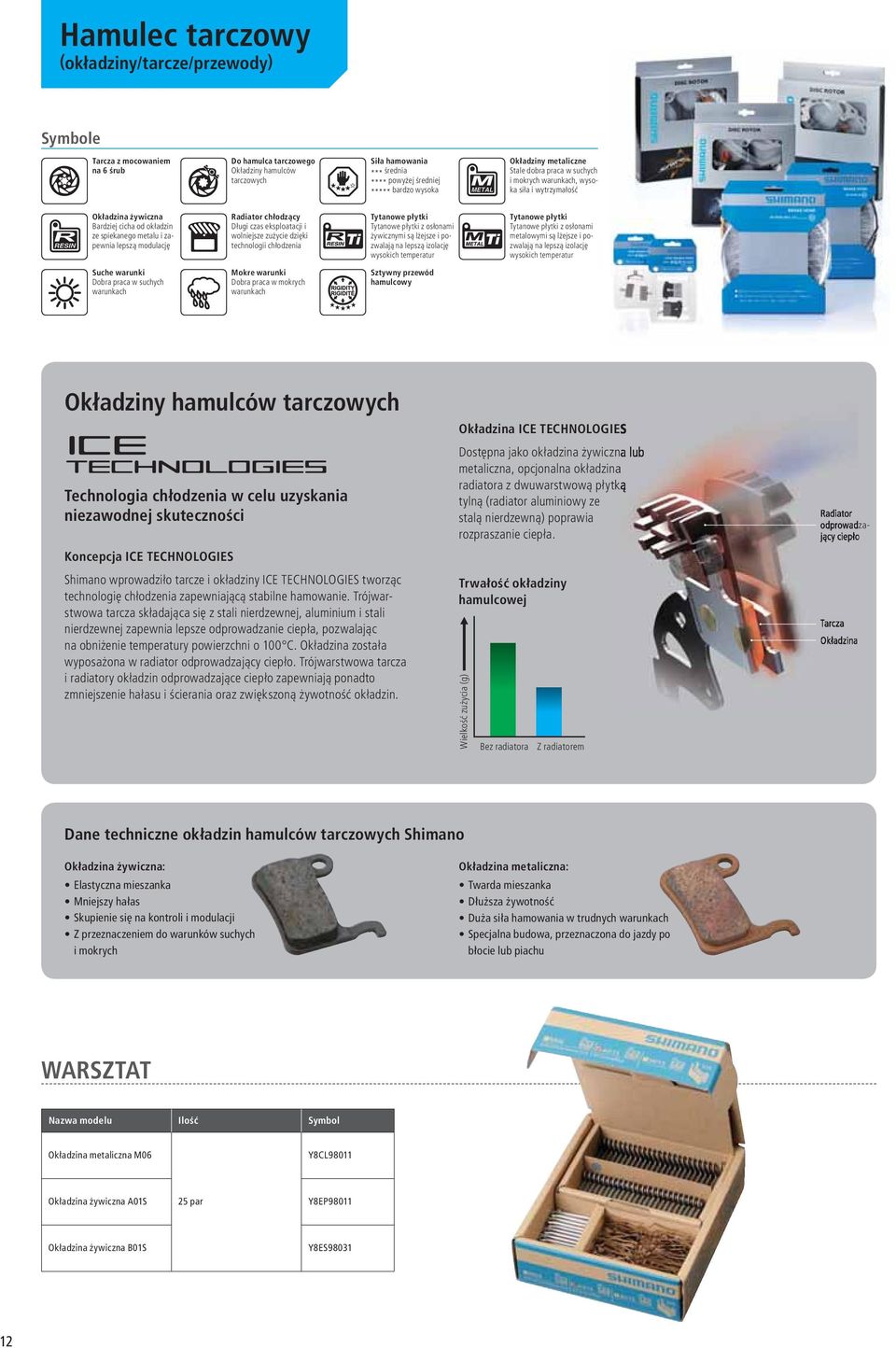

12 Hamulec tarczowy ( okładziny/tarcze/przewody ) e Tarcza z mocowaniem na 6 śrub Do hamulca tarczowego Okładziny hamulców tarczowych Siła hamowania *** średnia **** powyżej średniej ***** bardzo wysoka Okładziny metaliczne Stale dobra praca w suchych i mokrych warunkach, wysoka siła i wytrzymałość Okładzina żywiczna Bardziej cicha od okładzin ze spiekanego metalu i zapewnia lepszą modulację Radiator chłodzący Długi czas eksploatacji i wolniejsze zużycie dzięki technologii chłodzenia Tytanowe płytki Tytanowe płytki z osłonami żywicznymi są lżejsze i pozwalają na lepszą izolację wysokich temperatur Tytanowe płytki Tytanowe płytki z osłonami metalowymi są lżejsze i pozwalają na lepszą izolację wysokich temperatur Suche warunki Dobra praca w suchych warunkach Mokre warunki Dobra praca w mokrych warunkach Sztywny przewód hamulcowy Okładziny hamulców tarczowych Technologia chłodzenia w celu uzyskania niezawodnej skuteczności Koncepcja ICE TECHNOLOGIES Shimano wprowadziło tarcze i okładziny ICE TECHNOLOGIES tworząc technologię chłodzenia zapewniającą stabilne hamowanie. Trójwarstwowa tarcza składająca się z stali nierdzewnej, aluminium i stali nierdzewnej zapewnia lepsze odprowadzanie ciepła, pozwalając na obniżenie temperatury powierzchni o 100 C. Okładzina została wyposażona w radiator odprowadzający ciepło. Trójwarstwowa tarcza i radiatory okładzin odprowadzające ciepło zapewniają ponadto zmniejszenie hałasu i ścierania oraz zwiększoną żywotność okładzin. Okładzina ICE TECHNOLOGIES Dostępna jako okładzina żywiczna lub metaliczna, opcjonalna okładzina radiatora z dwuwarstwową płytką tylną (radiator aluminiowy ze stalą nierdzewną) poprawia rozpraszanie ciepła. Trwałość okładziny hamulcowej Wielkość zużycia (g) Bez radiatora Z radiatorem Radiator odprowadzający ciepło Tarcza Okładzina Dane techniczne okładzin hamulców tarczowych Shimano Okładzina żywiczna: Elastyczna mieszanka Mniejszy hałas Skupienie się na kontroli i modulacji Z przeznaczeniem do warunków suchych i mokrych Okładzina metaliczna: Twarda mieszanka Dłuższa żywotność Duża siła hamowania w trudnych warunkach Specjalna budowa, przeznaczona do jazdy po błocie lub piachu WARSZTAT Nazwa modelu Ilość Okładzina metaliczna M06 Y8CL98011 Okładzina żywiczna A01S 25 par Y8EP98011 Okładzina żywiczna B01S Y8ES

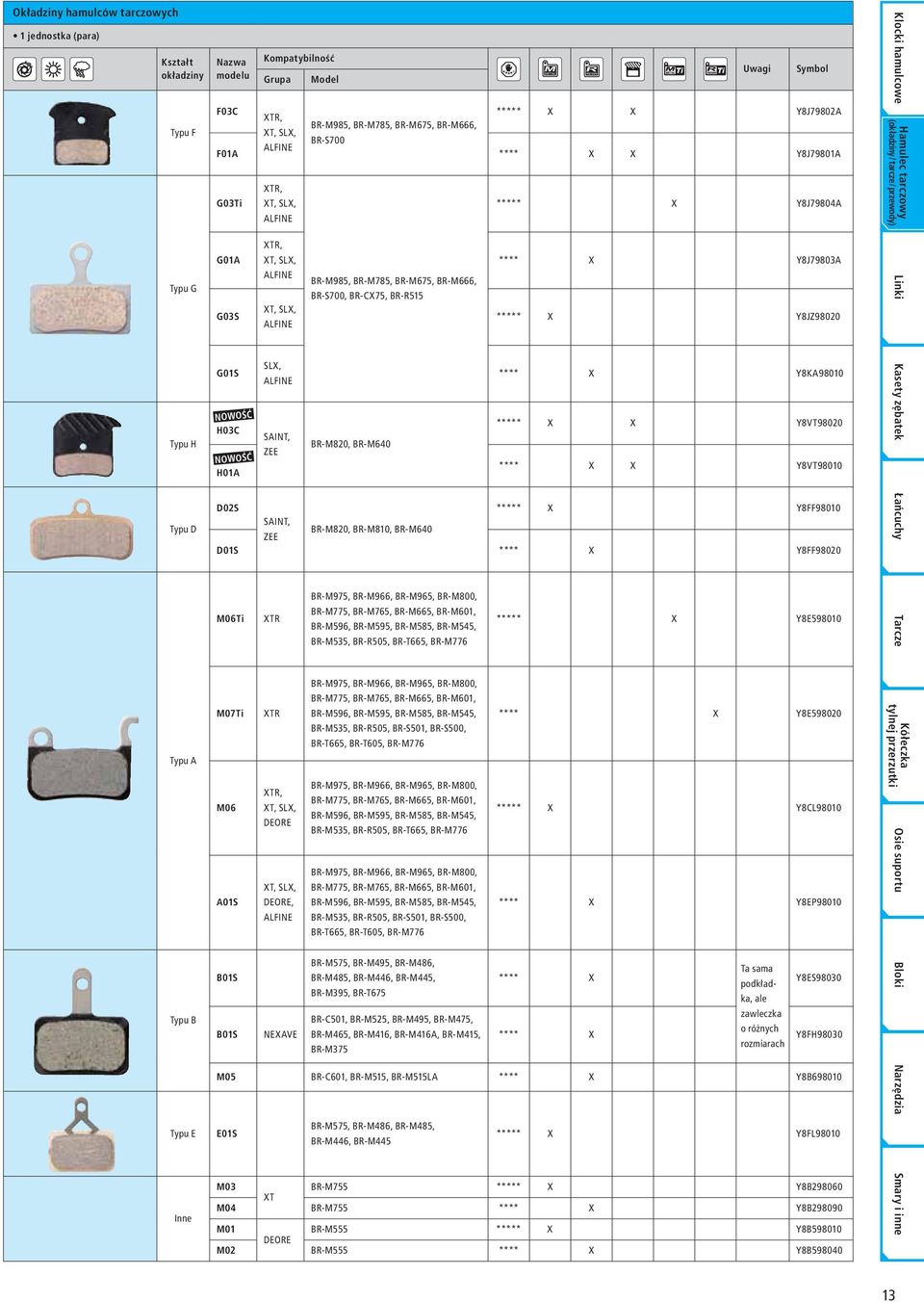

13 Okładziny hamulców tarczowych 1 jednostka (para) Kształt okładziny Typu F Nazwa modelu Grupa Model F03C ***** X X Y8J79802A XTR, BR-M985, BR-M785, BR-M675, BR-M666, XT, SLX, BR-S700 ALFINE F01A **** X X Y8J79801A G03Ti XTR, XT, SLX, ALFINE ***** X Y8J79804A Klocki hamulcowe Hamulec tarczowy (okładziny / tarcze / przewody) Typu G Typu H Typu D XTR, G01A XT, SLX, **** X Y8J79803A ALFINE BR-M985, BR-M785, BR-M675, BR-M666, BR-S700, BR-CX75, BR-R515 G03S XT, SLX, ALFINE ***** X Y8JZ98020 G01S SLX, ALFINE **** X Y8KA98010 ***** X X Y8VT98020 H03C SAINT, BR-M820, BR-M640 ZEE **** X X Y8VT98010 H01A D02S ***** X Y8FF98010 SAINT, BR-M820, BR-M810, BR-M640 ZEE D01S **** X Y8FF98020 BR-M975, BR-M966, BR-M965, BR-M800, M06Ti XTR BR-M775, BR-M765, BR-M665, BR-M601, BR-M596, BR-M595, BR-M585, BR-M545, ***** X Y8E BR-M535, BR-R505, BR-T665, BR-M776 Linki Kasety zębatek Łańcuchy Tarcze Typu A Typu B Typu E Inne M07Ti XTR BR-M975, BR-M966, BR-M965, BR-M800, BR-M775, BR-M765, BR-M665, BR-M601, BR-M596, BR-M595, BR-M585, BR-M545, BR-M535, BR-R505, BR-S501, BR-S500, BR-T665, BR-T605, BR-M776 **** X Y8E M06 BR-M975, BR-M966, BR-M965, BR-M800, XTR, BR-M775, BR-M765, BR-M665, BR-M601, XT, SLX, BR-M596, BR-M595, BR-M585, BR-M545, DEORE BR-M535, BR-R505, BR-T665, BR-M776 ***** X Y8CL98010 BR-M975, BR-M966, BR-M965, BR-M800, XT, SLX, BR-M775, BR-M765, BR-M665, BR-M601, A01S DEORE, ALFINE B01S B01S NEXAVE BR-M596, BR-M595, BR-M585, BR-M545, BR-M535, BR-R505, BR-S501, BR-S500, BR-T665, BR-T605, BR-M776 **** X Y8EP98010 BR-M575, BR-M495, BR-M486, Ta sama BR-M485, BR-M446, BR-M445, **** X podkładka, Y8ES98030 BR-M395, BR-T675 ale BR-C501, BR-M525, BR-M495, BR-M475, zawleczka BR-M465, BR-M416, BR-M416A, BR-M415, **** X o różnych Y8FH98030 BR-M375 rozmiarach M05 BR-C601, BR-M515, BR-M515LA **** X Y8B E01S BR-M575, BR-M486, BR-M485, BR-M446, BR-M445 ***** X Y8FL98010 M03 BR-M755 ***** X Y8B XT M04 BR-M755 **** X Y8B M01 BR-M555 ***** X Y8B DEORE M02 BR-M555 **** X Y8B Kółeczka tylnej przerzutki Osie suportu Bloki Narzędzia Smary i inne 13

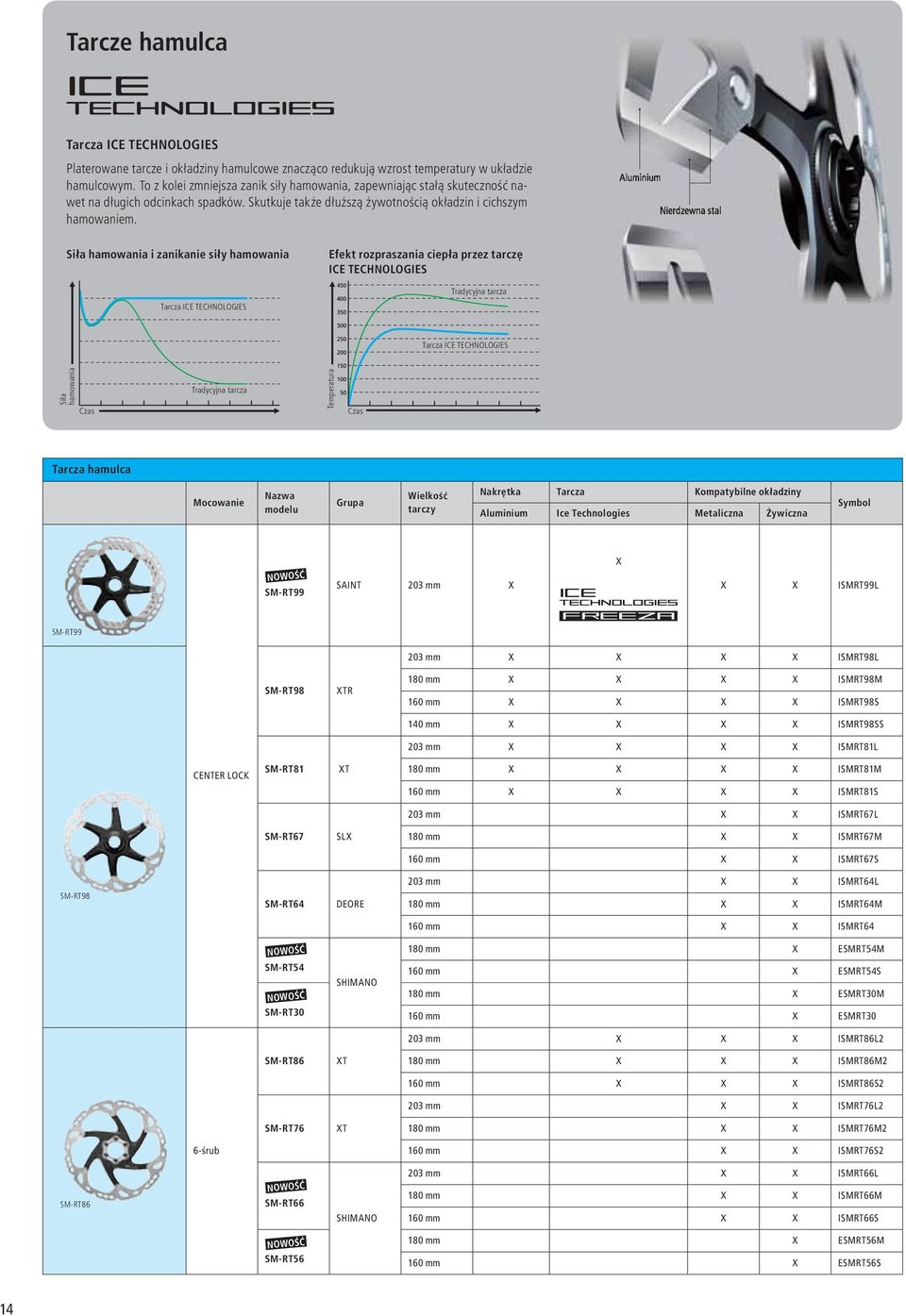

14 Tarcze hamulca Tarcza ICE TECHNOLOGIES Platerowane tarcze i okładziny hamulcowe znacząco redukują wzrost temperatury w układzie hamulcowym. To z kolei zmniejsza zanik siły hamowania, zapewniając stałą skuteczność nawet na długich odcinkach spadków. Skutkuje także dłuższą żywotnością okładzin i cichszym hamowaniem. Aluminium Nierdzewna stal Siła hamowania i zanikanie siły hamowania Tarcza ICE TECHNOLOGIES Efekt rozpraszania ciepła przez tarczę ICE TECHNOLOGIES Tradycyjna tarcza Tarcza ICE TECHNOLOGIES Siła hamowania Czas Tradycyjna tarcza Temperatura Czas Tarcza hamulca Mocowanie Nazwa modelu Grupa Wielkość tarczy Nakrętka Tarcza Kompatybilne okładziny Aluminium Ice Technologies Metaliczna Żywiczna SM-RT99 SAINT 203 mm X X X X ISMRT99L SM-RT mm X X X X ISMRT98L SM-RT98 XTR 180 mm X X X X ISMRT98M 160 mm X X X X ISMRT98S 140 mm X X X X ISMRT98SS 203 mm X X X X ISMRT81L CENTER LOCK SM-RT81 XT 180 mm X X X X ISMRT81M 160 mm X X X X ISMRT81S 203 mm X X ISMRT67L SM-RT67 SLX 180 mm X X ISMRT67M 160 mm X X ISMRT67S 203 mm X X ISMRT64L SM-RT98 SM-RT64 DEORE 180 mm X X ISMRT64M 160 mm X X ISMRT64 SM-RT54 SM-RT30 SHIMANO 180 mm X ESMRT54M 160 mm X ESMRT54S 180 mm X ESMRT30M 160 mm X ESMRT mm X X X ISMRT86L2 SM-RT86 XT 180 mm X X X ISMRT86M2 160 mm X X X ISMRT86S2 203 mm X X ISMRT76L2 SM-RT76 XT 180 mm X X ISMRT76M2 6-śrub 160 mm X X ISMRT76S2 SM-RT86 SM-RT66 SHIMANO 203 mm X X ISMRT66L 180 mm X X ISMRT66M 160 mm X X ISMRT66S SM-RT mm X ESMRT56M 160 mm X ESMRT56S 14

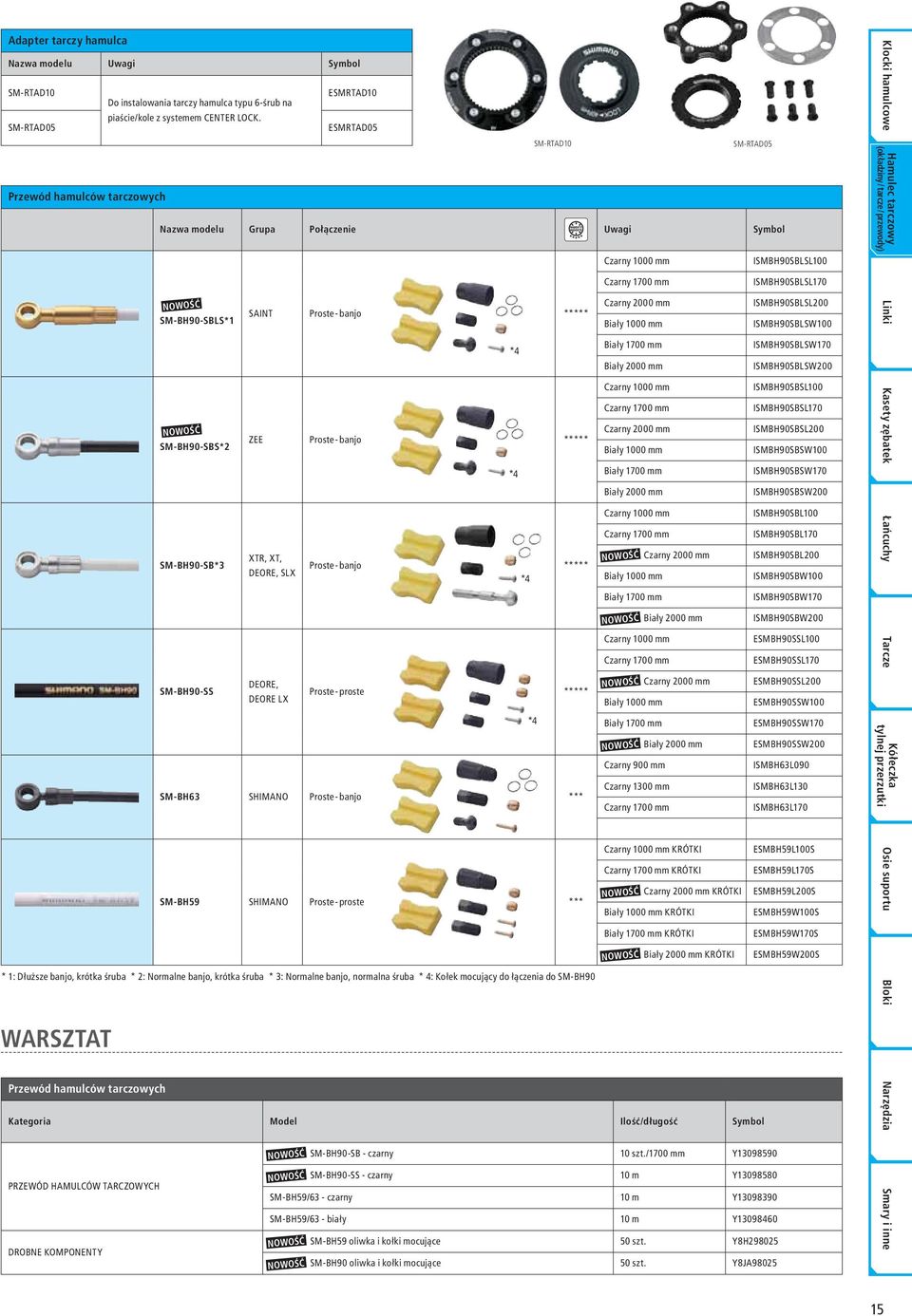

15 Adapter tarczy hamulca Nazwa modelu SM-RTAD10 ESMRTAD10 Do instalowania tarczy hamulca typu 6-śrub na piaście/kole z systemem CENTER LOCK. SM-RTAD05 ESMRTAD05 SM-RTAD10 SM-RTAD05 Przewód hamulców tarczowych Nazwa modelu Grupa Połączenie Czarny 1000 mm ISMBH90SBLSL100 Klocki hamulcowe Hamulec tarczowy (okładziny / tarcze / przewody) Czarny 1700 mm ISMBH90SBLSL170 SM-BH90-SBLS*1 SM-BH90-SBS*2 SM-BH90-SB*3 SAINT Proste - banjo ***** *4 ZEE Proste - banjo ***** *4 XTR, XT, Proste - banjo ***** DEORE, SLX *4 Czarny 2000 mm Biały 1000 mm Biały 1700 mm Biały 2000 mm Czarny 1000 mm Czarny 1700 mm Czarny 2000 mm Biały 1000 mm Biały 1700 mm Biały 2000 mm Czarny 1000 mm Czarny 1700 mm Biały 1000 mm Biały 1700 mm Czarny 1000 mm Czarny 1700 mm Czarny 2000 mm Biały 2000 mm ISMBH90SBLSL200 ISMBH90SBLSW100 ISMBH90SBLSW170 ISMBH90SBLSW200 ISMBH90SBSL100 ISMBH90SBSL170 ISMBH90SBSL200 ISMBH90SBSW100 ISMBH90SBSW170 ISMBH90SBSW200 ISMBH90SBL100 ISMBH90SBL170 ISMBH90SBL200 ISMBH90SBW100 ISMBH90SBW170 ISMBH90SBW200 ESMBH90SSL100 ESMBH90SSL170 Linki Kasety zębatek Łańcuchy Tarcze SM-BH90-SS DEORE, DEORE LX Proste - proste ***** Biały 1000 mm Czarny 2000 mm ESMBH90SSL200 ESMBH90SSW100 *4 SM-BH63 SHIMANO Proste - banjo *** Biały 1700 mm Czarny 900 mm Czarny 1300 mm Czarny 1700 mm Biały 2000 mm ESMBH90SSW170 ESMBH90SSW200 ISMBH63L090 ISMBH63L130 ISMBH63L170 Kółeczka tylnej przerzutki WARSZTAT Przewód hamulców tarczowych Kategoria Model Ilość/długość PRZEWÓD HAMULCÓW TARCZOWYCH DROBNE KOMPONENTY Czarny 1000 mm KRÓTKI ESMBH59L100S Czarny 1700 mm KRÓTKI ESMBH59L170S Czarny 2000 mm KRÓTKI ESMBH59L200S SM-BH59 SHIMANO Proste - proste *** Biały 1000 mm KRÓTKI ESMBH59W100S Biały 1700 mm KRÓTKI ESMBH59W170S Biały 2000 mm KRÓTKI ESMBH59W200S * 1: Dłuższe banjo, krótka śruba * 2: Normalne banjo, krótka śruba * 3: Normalne banjo, normalna śruba * 4: Kołek mocujący do łączenia do SM-BH90 SM-BH90-SB - czarny 10 szt./1700 mm Y SM-BH90-SS - czarny 10 m Y SM-BH59/63 - czarny 10 m Y SM-BH59/63 - biały 10 m Y SM-BH59 oliwka i kołki mocujące 50 szt. Y8H SM-BH90 oliwka i kołki mocujące 50 szt. Y8JA98025 Osie suportu Bloki Narzędzia Smary i inne 15

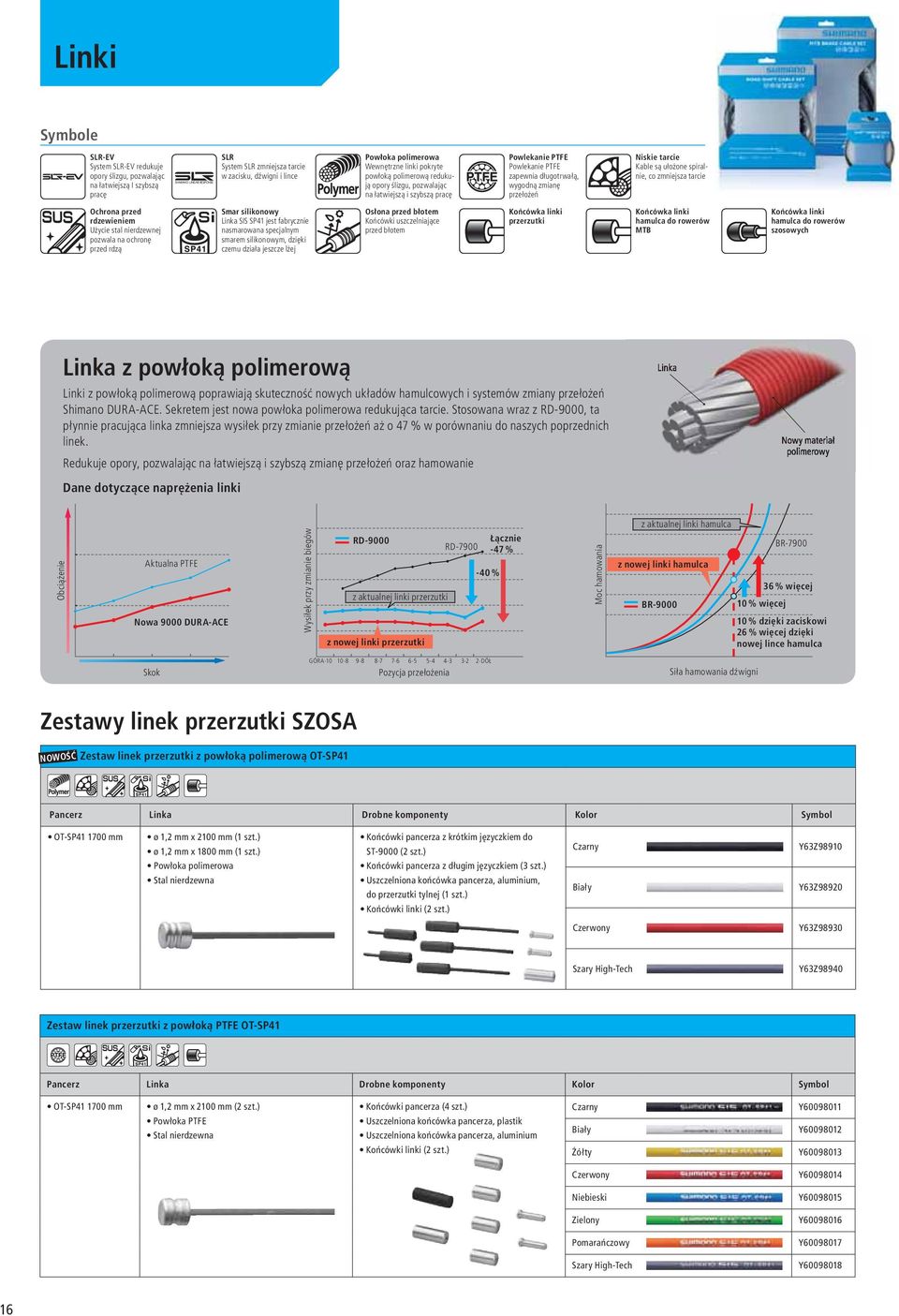

16 Linki e SLR-EV System SLR-EV redukuje opory ślizgu, pozwalając na łatwiejszą I szybszą pracę SLR System SLR zmniejsza tarcie w zacisku, dźwigni i lince Powłoka polimerowa Wewnętrzne linki pokryte powłoką polimerową reduku - ją opory ślizgu, pozwalając na łatwiejszą i szybszą pracę Powlekanie PTFE Powlekanie PTFE zapewnia długotrwałą, wygodną zmianę przełożeń Niskie tarcie Kable są ułożone spiralnie, co zmniejsza tarcie Ochrona przed rdzewieniem stal nierdzewnej pozwala na ochronę przed rdzą Smar silikonowy Linka SIS SP41 jest fabrycznie nasmarowana specjalnym smarem silikonowym, dzięki czemu działa jeszcze lżej Osłona przed błotem Końcówki uszczelniające przed błotem Końcówka linki przerzutki Końcówka linki hamulca do rowerów MTB Końcówka linki hamulca do rowerów szosowych Linka z powłoką polimerową Linki z powłoką polimerową poprawiają skuteczność nowych układów hamulcowych i systemów zmiany przełożeń Shimano DURA-ACE. Sekretem jest nowa powłoka polimerowa redukująca tarcie. Stosowana wraz z RD-9000, ta płynnie pracująca linka zmniejsza wysiłek przy zmianie przełożeń aż o 47 % w porównaniu do naszych poprzednich linek. Redukuje opory, pozwalając na łatwiejszą i szybszą zmianę przełożeń oraz hamowanie Dane dotyczące naprężenia linki Linka Nowy materiał polimerowy z aktualnej linki hamulca Obciążenie Aktualna PTFE Nowa 9000 DURA-ACE Wysiłek przy zmianie biegów RD-9000 z aktualnej linki przerzutki z nowej linki przerzutki RD-7900 Łącznie -47 % -40 % Moc hamowania z nowej linki hamulca BR % więcej BR % więcej 10 % dzięki zaciskowi 26 % więcej dzięki nowej lince hamulca Skok GÓRA Pozycja przełożenia 2-DÓŁ Siła hamowania dźwigni Zestawy linek przerzutki SZOSA Zestaw linek przerzutki z powłoką polimerową OT-SP41 Pancerz Linka Drobne komponenty Kolor OT-SP mm ø 1,2 mm x 2100 mm (1 szt.) ø 1,2 mm x 1800 mm (1 szt.) Końcówki pancerza z krótkim języczkiem do ST-9000 (2 szt.) Czarny Y63Z98910 Powłoka polimerowa Końcówki pancerza z długim języczkiem (3 szt.) Stal nierdzewna Uszczelniona końcówka pancerza, aluminium, do przerzutki tylnej (1 szt.) Biały Y63Z98920 Końcówki linki (2 szt.) Czerwony Y63Z98930 Szary High-Tech Y63Z98940 Zestaw linek przerzutki z powłoką PTFE OT-SP41 Pancerz Linka Drobne komponenty Kolor OT-SP mm ø 1,2 mm x 2100 mm (2 szt.) Końcówki pancerza (4 szt.) Czarny Y Powłoka PTFE Stal nierdzewna Uszczelniona końcówka pancerza, plastik Uszczelniona końcówka pancerza, aluminium Biały Y Końcówki linki (2 szt.) Żółty Y Czerwony Y Niebieski Y Zielony Y Pomarańczowy Y Szary High-Tech Y

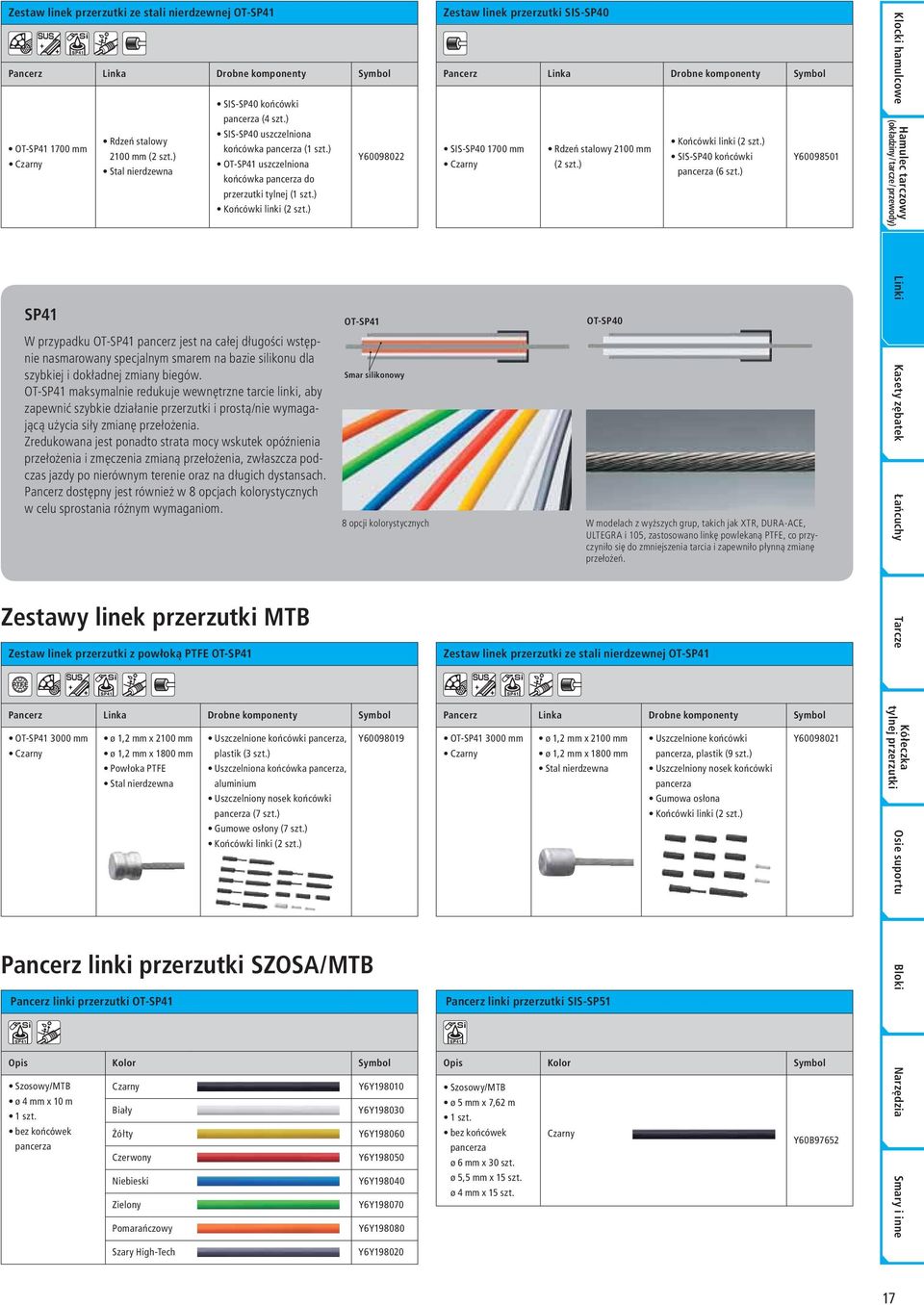

17 Zestaw linek przerzutki ze stali nierdzewnej OT-SP41 Pancerz Linka Drobne komponenty SIS-SP40 końcówki pancerza (4 szt.) SIS-SP40 uszczelniona Rdzeń stalowy OT-SP mm końcówka pancerza (1 szt.) 2100 mm (2 szt.) Czarny OT-SP41 uszczelniona Stal nierdzewna końcówka pancerza do Y przerzutki tylnej (1 szt.) Końcówki linki (2 szt.) Zestaw linek przerzutki SIS-SP40 Pancerz Linka Drobne komponenty Końcówki linki (2 szt.) SIS-SP mm Rdzeń stalowy 2100 mm SIS-SP40 końcówki Y Czarny (2 szt.) pancerza (6 szt.) Klocki hamulcowe Hamulec tarczowy (okładziny / tarcze / przewody) SP41 W przypadku OT-SP41 pancerz jest na całej długości wstępnie nasmarowany specjalnym smarem na bazie silikonu dla szybkiej i dokładnej zmiany biegów. OT-SP41 maksymalnie redukuje wewnętrzne tarcie linki, aby zapewnić szybkie działanie przerzutki i prostą/nie wymagającą użycia siły zmianę przełożenia. Zredukowana jest ponadto strata mocy wskutek opóźnienia przełożenia i zmęczenia zmianą przełożenia, zwłaszcza podczas jazdy po nierównym terenie oraz na długich dystansach. Pancerz dostępny jest również w 8 opcjach kolorystycznych w celu sprostania różnym wymaganiom. Zestawy linek przerzutki MTB Zestaw linek przerzutki z powłoką PTFE OT-SP41 OT-SP41 Smar silikonowy 8 opcji kolorystycznych OT-SP40 W modelach z wyższych grup, takich jak XTR, DURA-ACE, ULTEGRA i 105, zastosowano linkę powlekaną PTFE, co przyczyniło się do zmniejszenia tarcia i zapewniło płynną zmianę przełożeń. Zestaw linek przerzutki ze stali nierdzewnej OT-SP41 Linki Kasety zębatek Łańcuchy Tarcze Pancerz Linka Drobne komponenty OT-SP mm Czarny ø 1,2 mm x 2100 mm ø 1,2 mm x 1800 mm Powłoka PTFE Stal nierdzewna Uszczelnione końcówki pancerza, plastik (3 szt.) Uszczelniona końcówka pancerza, aluminium Uszczelniony nosek końcówki pancerza (7 szt.) Gumowe osłony (7 szt.) Końcówki linki (2 szt.) Y Pancerz linki przerzutki SZOSA/MTB Pancerz linki przerzutki OT-SP41 Kolor Szosowy/MTB Czarny Y6Y ø 4 mm x 10 m 1 szt. Biały Y6Y bez końcówek Żółty Y6Y pancerza Czerwony Y6Y Niebieski Y6Y Zielony Y6Y Pomarańczowy Y6Y Pancerz Linka Drobne komponenty OT-SP mm ø 1,2 mm x 2100 mm Uszczelnione końcówki Y Czarny ø 1,2 mm x 1800 mm pancerza, plastik (9 szt.) Stal nierdzewna Uszczelniony nosek końcówki pancerza Gumowa osłona Końcówki linki (2 szt.) Pancerz linki przerzutki SIS-SP51 Kolor Szosowy/MTB ø 5 mm x 7,62 m 1 szt. bez końcówek Czarny pancerza Y60B97652 ø 6 mm x 30 szt. ø 5,5 mm x 15 szt. ø 4 mm x 15 szt. Kółeczka tylnej przerzutki Osie suportu Bloki Narzędzia Smary i inne Szary High-Tech Y6Y

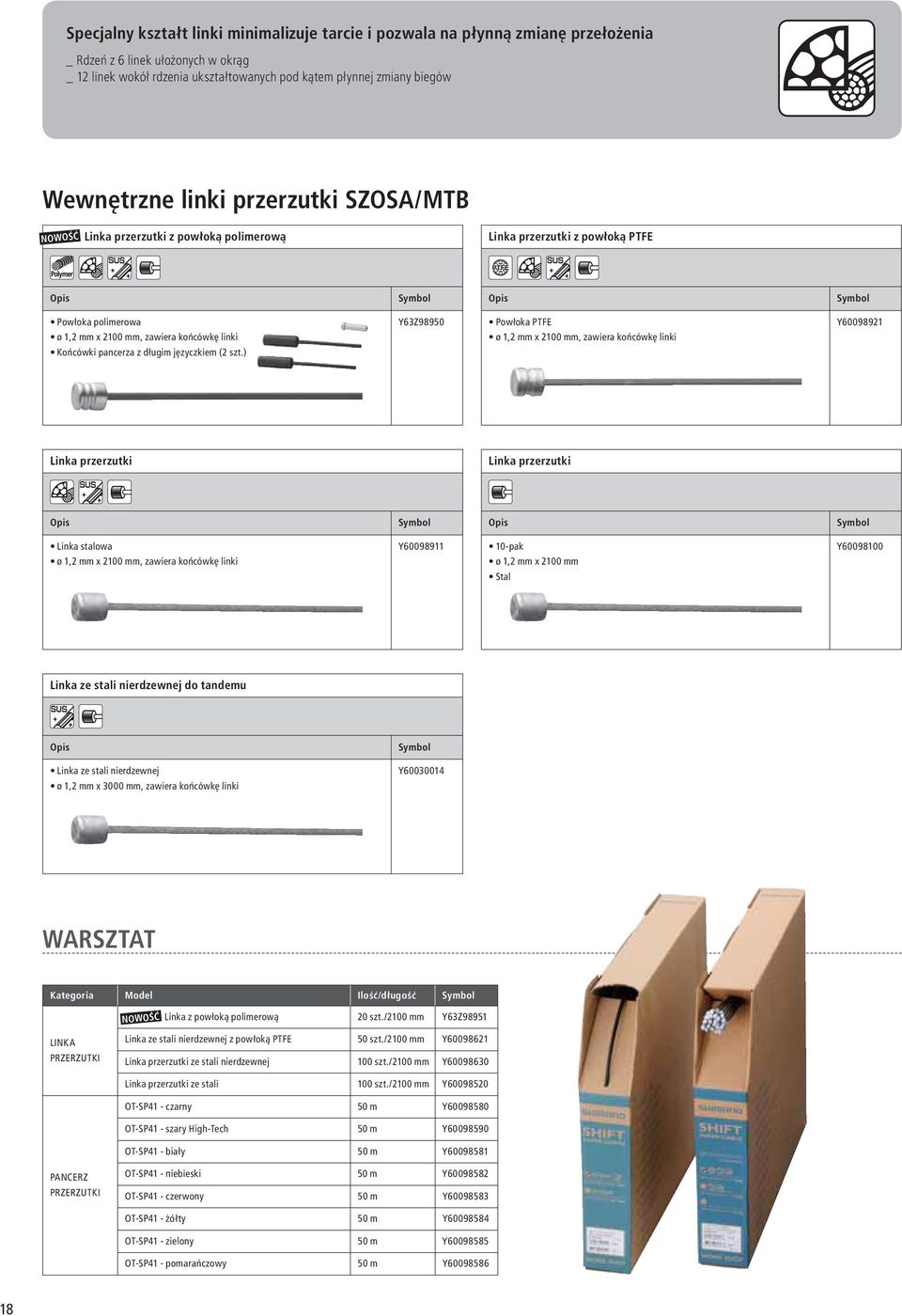

18 Specjalny kształt linki minimalizuje tarcie i pozwala na płynną zmianę przełożenia _ Rdzeń z 6 linek ułożonych w okrąg _ 12 linek wokół rdzenia ukształtowanych pod kątem płynnej zmiany biegów Wewnętrzne linki przerzutki SZOSA/MTB Linka przerzutki z powłoką polimerową Linka przerzutki z powłoką PTFE Powłoka polimerowa ø 1,2 mm x 2100 mm, zawiera końcówkę linki Końcówki pancerza z długim języczkiem (2 szt.) Y63Z98950 Powłoka PTFE ø 1,2 mm x 2100 mm, zawiera końcówkę linki Y Linka przerzutki Linka przerzutki Linka stalowa ø 1,2 mm x 2100 mm, zawiera końcówkę linki Y pak ø 1,2 mm x 2100 mm Stal Y Linka ze stali nierdzewnej do tandemu Linka ze stali nierdzewnej ø 1,2 mm x 3000 mm, zawiera końcówkę linki Y WARSZTAT Kategoria Model Ilość/długość Linka z powłoką polimerową 20 szt./2100 mm Y63Z98951 LINKA PRZERZUTKI Linka ze stali nierdzewnej z powłoką PTFE 50 szt./2100 mm Y Linka przerzutki ze stali nierdzewnej 100 szt./2100 mm Y Linka przerzutki ze stali 100 szt./2100 mm Y OT-SP41 - czarny 50 m Y OT-SP41 - szary High-Tech 50 m Y OT-SP41 - biały 50 m Y PANCERZ PRZERZUTKI OT-SP41 - niebieski 50 m Y OT-SP41 - czerwony 50 m Y OT-SP41 - żółty 50 m Y OT-SP41 - zielony 50 m Y OT-SP41 - pomarańczowy 50 m Y

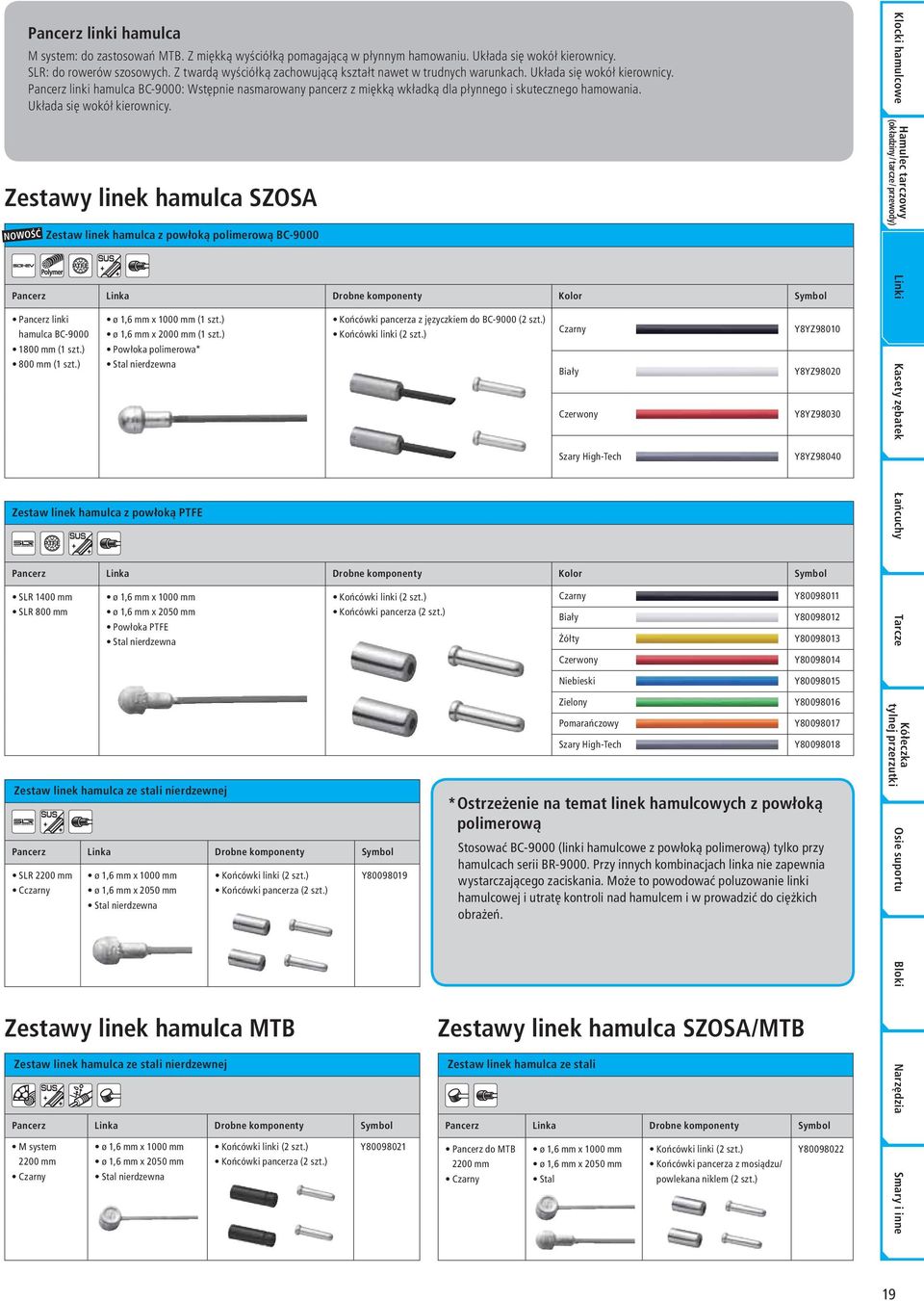

19 M system: do zastosowań MTB. Z miękką wyściółką pomagającą w płynnym hamowaniu. Układa się wokół kierownicy. SLR: do rowerów szosowych. Z twardą wyściółką zachowującą kształt nawet w trudnych warunkach. Układa się wokół kierownicy. Pancerz linki hamulca BC-9000: Wstępnie nasmarowany pancerz z miękką wkładką dla płynnego i skutecznego hamowania. Układa się wokół kierownicy. Zestawy linek hamulca SZOSA Pancerz linki hamulca Zestaw linek hamulca z powłoką polimerową BC-9000 Klocki hamulcowe Hamulec tarczowy (okładziny / tarcze / przewody) Pancerz Linka Drobne komponenty Kolor Pancerz linki hamulca BC mm (1 szt.) 800 mm (1 szt.) ø 1,6 mm x 1000 mm (1 szt.) ø 1,6 mm x 2000 mm (1 szt.) Powłoka polimerowa* Stal nierdzewna Końcówki pancerza z języczkiem do BC-9000 (2 szt.) Końcówki linki (2 szt.) Czarny Y8YZ98010 Biały Y8YZ98020 Czerwony Y8YZ98030 Szary High-Tech Y8YZ98040 Zestaw linek hamulca z powłoką PTFE Pancerz Linka Drobne komponenty Kolor SLR 1400 mm ø 1,6 mm x 1000 mm Końcówki linki (2 szt.) Czarny Y SLR 800 mm ø 1,6 mm x 2050 mm Końcówki pancerza (2 szt.) Biały Y Powłoka PTFE Stal nierdzewna Żółty Y Czerwony Y Linki Kasety zębatek Łańcuchy Tarcze Niebieski Y Zestaw linek hamulca ze stali nierdzewnej Pancerz Linka Drobne komponenty SLR 2200 mm Cczarny ø 1,6 mm x 1000 mm ø 1,6 mm x 2050 mm Stal nierdzewna Końcówki linki (2 szt.) Końcówki pancerza (2 szt.) Y Zestawy linek hamulca MTB Zestaw linek hamulca ze stali nierdzewnej Pancerz Linka Drobne komponenty M system 2200 mm Czarny ø 1,6 mm x 1000 mm ø 1,6 mm x 2050 mm Stal nierdzewna Końcówki linki (2 szt.) Końcówki pancerza (2 szt.) Y Zestaw linek hamulca ze stali Pancerz Linka Drobne komponenty Pancerz do MTB 2200 mm Czarny Zielony Pomarańczowy Szary High-Tech ø 1,6 mm x 1000 mm ø 1,6 mm x 2050 mm Stal Końcówki linki (2 szt.) Końcówki pancerza z mosiądzu/ powlekana niklem (2 szt.) Y Y Y * Ostrzeżenie na temat linek hamulcowych z powłoką polimerową Stosować BC-9000 (linki hamulcowe z powłoką polimerową) tylko przy hamulcach serii BR Przy innych kombinacjach linka nie zapewnia wystarczającego zaciskania. Może to powodować poluzowanie linki hamulcowej i utratę kontroli nad hamulcem i w prowadzić do ciężkich obrażeń. Zestawy linek hamulca SZOSA/MTB Y Kółeczka tylnej przerzutki Osie suportu Bloki Narzędzia Smary i inne 19

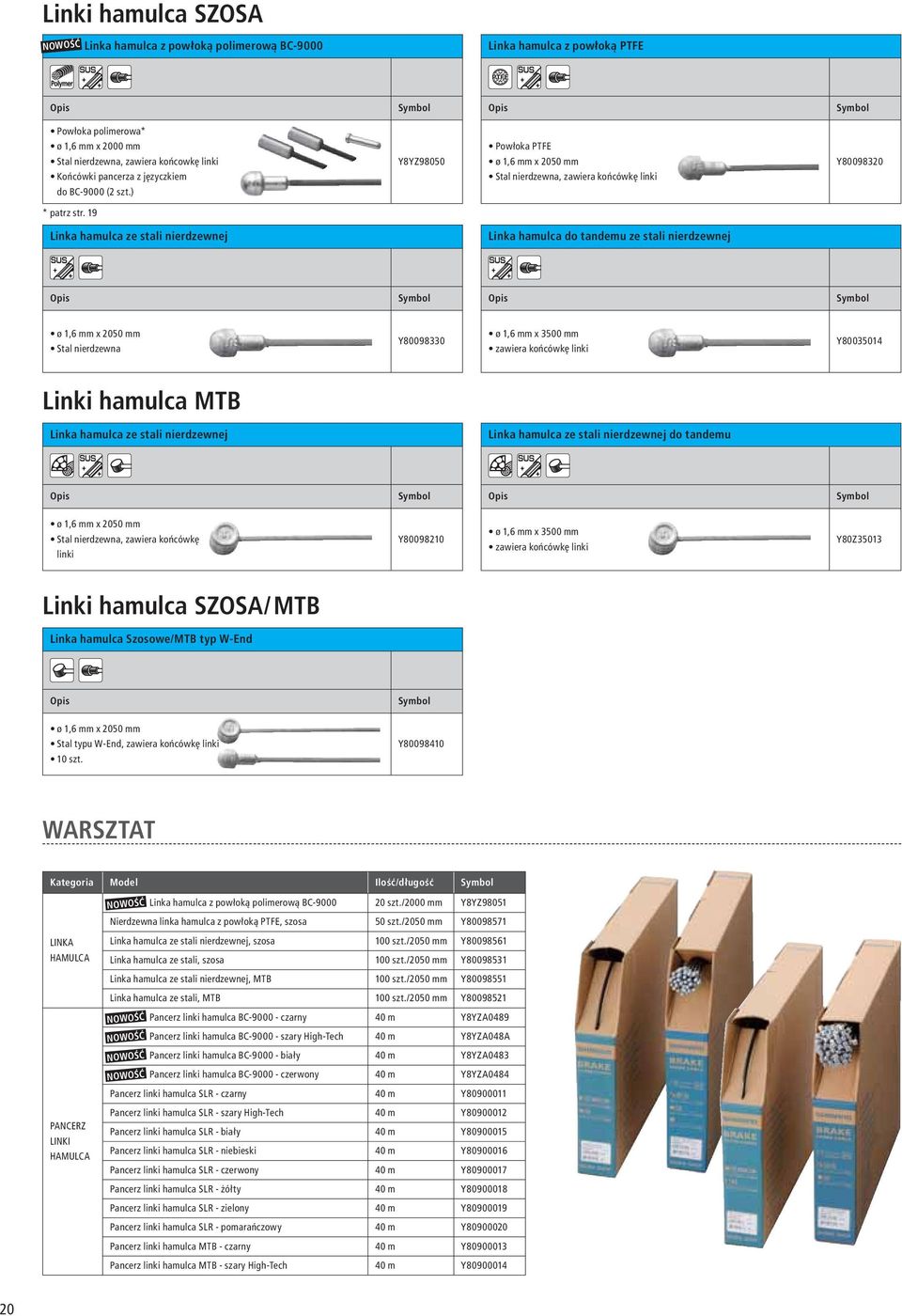

20 Linki hamulca SZOSA Linka hamulca z powłoką polimerową BC-9000 Linka hamulca z powłoką PTFE Powłoka polimerowa* ø 1,6 mm x 2000 mm Stal nierdzewna, zawiera końcowkę linki Końcówki pancerza z języczkiem do BC-9000 (2 szt.) Y8YZ98050 Powłoka PTFE ø 1,6 mm x 2050 mm Stal nierdzewna, zawiera końcówkę linki Y * patrz str. 19 Linka hamulca ze stali nierdzewnej Linka hamulca do tandemu ze stali nierdzewnej ø 1,6 mm x 2050 mm Stal nierdzewna Y ø 1,6 mm x 3500 mm zawiera końcówkę linki Y Linki hamulca MTB Linka hamulca ze stali nierdzewnej Linka hamulca ze stali nierdzewnej do tandemu ø 1,6 mm x 2050 mm Stal nierdzewna, zawiera końcówkę linki Y ø 1,6 mm x 3500 mm zawiera końcówkę linki Y80Z35013 Linki hamulca SZOSA/MTB Linka hamulca Szosowe/MTB typ W-End ø 1,6 mm x 2050 mm Stal typu W-End, zawiera końcówkę linki 10 szt. Y WARSZTAT Kategoria Model Ilość/długość LINKA HAMULCA PANCERZ LINKI HAMULCA Linka hamulca z powłoką polimerową BC szt./2000 mm Y8YZ98051 Nierdzewna linka hamulca z powłoką PTFE, szosa 50 szt./2050 mm Y Linka hamulca ze stali nierdzewnej, szosa 100 szt./2050 mm Y Linka hamulca ze stali, szosa 100 szt./2050 mm Y Linka hamulca ze stali nierdzewnej, MTB 100 szt./2050 mm Y Linka hamulca ze stali, MTB 100 szt./2050 mm Y Pancerz linki hamulca BC czarny 40 m Y8YZA0489 Pancerz linki hamulca BC szary High-Tech 40 m Y8YZA048A Pancerz linki hamulca BC biały 40 m Y8YZA0483 Pancerz linki hamulca BC czerwony 40 m Y8YZA0484 Pancerz linki hamulca SLR - czarny 40 m Y Pancerz linki hamulca SLR - szary High-Tech 40 m Y Pancerz linki hamulca SLR - biały 40 m Y Pancerz linki hamulca SLR - niebieski 40 m Y Pancerz linki hamulca SLR - czerwony 40 m Y Pancerz linki hamulca SLR - żółty 40 m Y Pancerz linki hamulca SLR - zielony 40 m Y Pancerz linki hamulca SLR - pomarańczowy 40 m Y Pancerz linki hamulca MTB - czarny 40 m Y Pancerz linki hamulca MTB - szary High-Tech 40 m Y

21 Inne Regulator naciągu linki N azwa modelu Ilość (para) SM-CA70 A l u m i n i u m 1 I S M C A 7 0 P SM-CA50 C z a r n e 1 I S M C A 5 0 P Końcówka linki Ilość Końcówka linki (ø 1,2 mm) 100 szt. Y Końcówka linki (ø 1,6 mm) 100 szt. Y Końcówka linki (ø 1,2 mm) 10 szt. Y Końcówka linki (ø 1,6 mm) 10 szt. Y Końcówka pancerza Materiał Szt. w opakowaniu Klocki hamulcowe Hamulec tarczowy (okładziny / tarcze / przewody) Końcówka pancerza Uszczelniona końcówka pancerza z języczkiem i gumową osłoną Ilość Uszczelniona końcówka pancerza z języczkiem i gumową osłoną 4 szt. Y6AM98080 Ślizgi Nazwa modelu SM-SP17-M Przykręcane Y66Y98500 Lepszej jakości SM-SP17-T Wciskane Y66Y98510 SM-SP18-M Przykręcane Y66Y98600 Standard SM-SP18-T Wciskane Y66Y98610 Przerzutki Plastik Aluminium Stal z krótkim języczkiem 1 Y63Z27000 do ST-9000 (ø 6 mm) Końcówka pancerza z długim języczkiem do linki z powłoką 1 Y63Z28000 polime rową (ø 6 mm) Końcówki pancerza do ST-7900 SIS-SP40 uszczelniona końcówka pancerza (ø 4 mm) SIS-SP40 uszczelniona końcówka pancerza (ø 6 mm) SIS-SP41 końcówka pancerza do przerzutki tylnej SIS-SP40 końcówka pancerza (ø 6 mm) 4 Y6RT Y6Z Y6Z Y6YX Y60E00010 Linki Kasety zębatek Łańcuchy Tarcze SIS-SP40 Uszczelniona końcówka pancerza 4 rowki Kontakt Uszczelnienie o-ring Plastik uszczelnione końcówki pancerza (ø 6 mm) SIS-SP40 końcówki pancerza (ø 6 mm) 100 Y6Z Y6ZA98010 Kółeczka tylnej przerzutki Shimano Index System (SIS) może nie funkcjonować prawidłowo w przypadku nieodpowiedniego zamontowania końcówki na pancerzu. WARSZTAT K ońców ki / drobne komponenty Kategoria Model Ilość KOŃCÓWKA PANCERZA Standardowa końcówka pancerza 2 rowki Kontakt Końcówka panc. stal, 6 mm do SIS-SP50/linki hamulca 200 szt. Y60B98011 Końcówka panc. plastik, 6 mm do SIS-SP40/linki przerzutki 200 szt. Y6ZA98012 Końcówka pancerza uszczelniona, plastik, 6 mm do SIS-SP40/linki przerzutki 200 szt. Y6Z K o ń c ó w k a p a n c e r z a u s z c z e l n i o n a, a l u m i n i u m d o R D 100 szt. Y6YX90011 U s z c z e l n i o n a ko ń c ó w k a p a n c e r z a i g u m o w a o s ł o n a d o linki przerzutki 50 szt. Y6AM98085 Końcówka pancerza aluminium ST-7900 do linki przerzutki 50 szt. Y6RT98175 Końcówka pancerza z języczkiem do 1 Y8YZ98060 BC-9000 (ø 6 mm) Aluminium Końcówka pancerza do BR-M950, B R - M / s r e b r n a 1 Y Hamulca Końcówka pancerza do BR-M950, 1 Y B R - M / c z a r n a Stal Końcówki pancerza (ø 6 mm) 100 Y60B98010 Kategoria Model Ilość KOŃCÓWKA LINKI ZWIĄZANA Z HAMULCEM TARCZOWYM Końcówki linki 1,1/1,2 mm linki przerzutki 500 szt. Y Końcówki linki 1,6 mm linki hamulca 500 szt. Y SM-BH59 oliwka i kołki mocujące 50 szt. Y8H SM-BH90 oliwka i kołki mocujące 50 szt. Y8JA98025 Osie suportu Bloki Narzędzia Smary i inne 21

22 Kaseta zębatek System DURA-ACE 11-rzędowy Jedną z cech nowo opracowanego DURA-ACE jest system napędowy dopasowany do wymagań rowerzysty. Nowy 11-rzędowy system napędowy jest lekki oraz trwały i oferuje szeroki zakres regulacji. Można go precyzyjnie dopasować do optymalnej konfiguracji przełożeń, właściwej dla indywidualnego stylu jazdy danego rowerzysty. HG-EV 11-rzędowa Kaseta zębatek HG-EV zapewnia dopasowanie odpowiedniej kombinacji przełożeń i odpowiedniego rytmu pedałowania. Gwarantuje optymalne zestopniowanie 11-rzędowego systemu napędowego; do wyboru jest szerszy lub węższy zakres przełożeń, odpowiedni dla różnych stylów jazdy. Kaseta zębatek HG-EV zyskuje 11 przełożenie bez rezygnowania z trwałości systemu 10-rzędowego i dokładności systemu zmiany przełożeń HYPERGLIDE. +1,85 mm HG 10-rzędowa Zębatki tytanowe pozwalają uzyskać optymalną wagę W kasetach zębatek DURA-ACE i XTR pięć największych koronek zostało wykonanych z tytanu. Pozwala to na zmniejszenie wagi i zwiększenie sztywności. Mocowanie zębatek redukujące masę Mocowanie koronek (pająk) ze stopu zmniejsza masę i zapewnia wysoką sztywność boczną. Kasety zębatek XTR mają trzy pająki, a kasety DURA-ACE dwa. Tytan CS-9000 CS-M980 Koronki HG W połączeniu z łańcuchami Shimano HYPERGLIDE (HG) kasety zębatek HG zapewniają szybką i precyzyjną zmianę przełożeń. Cechą tych specjalnie zaprojektowanych koronek są charakterystycznie rozmieszczone rampy i profile zębów, zapewniające lepszą kontrolę łańcucha podczas zmiany przełożenia. Skutkuje to uzyskaniem natychmiastowej, płynnej i cichej zmiany przełożeń. Początek zmiany przełożenia Koniec zmiany przełożenia Koronki HG prowadzą łańcuch na kolejną zębatkę szybko i bezpośrednio, bez przerzucania za daleko. Początek zmiany przełożenia Koniec zmiany przełożenia Konwencjonalne koronki powodują, że łańcuch podnosi się i przechodzi nad zębami koronki przed wybraniem zębatki. 22

23 Kasety szosowe 1 jednostka (sztuka) 11-rzędowa Nazwa modelu Grupa Zęby Waga (g) T ICS T ICS CS-9000 DURA-ACE T 166 g (11-23T) ICS T ICS T ICS T ICS T ICS T ICS Klocki hamulcowe Hamulec tarczowy (okładziny / tarcze / przewody) CS-9000 CS rzędowa CS-7900 CS-6700 CS-6600 ULTEGRA T ICS g (11-23T) T ICS T ICS T ICS T ICS T T T 209 g (11-23T) T T T T T 217 g (11-23T) T T ICS ICS ICS ICS ICS ICS ICS ICS ICS ICS Linki Kasety zębatek Łańcuchy Tarcze T ICS CS T 209 g (11-23T) ICS Kółeczka tylnej przerzutki T ICS CS-4600 TIAGRA SORA 9-rzędowa CS-HG50-9 TIAGRA SORA Koronka CS-S500 SHIMANO T T T T T T T T T T T T 18T 20T ICS ICS ICS ICS ICSHG509132R ICSHG ICSHG ICSHG ICSHG ICSHG ICSHG ICSHG ICSS50018 ICSS50020 Osie suportu Bloki Narzędzia Smary i inne Podkreślone koronki są wykonane z tytanu. 23

24 Kasety MTB 10-rzędowa Dyna-Sys 1 jednostka (sztuka) Nazwa modelu Grupa Zęby Waga (g) T 255 ICSM CS-M980 XTR T 272 ICSM T 294 ICSM CS-M XT T 323 ICSM T 343 ICSM T 317 ICSHG CS-HG81-10 SLX T 351 ICSHG T 369 ICSHG CS-HG62-10 DEORE T T ICSHG ICSHG Podkreślone koronki są wykonane z tytanu. Wolnobiegi 1 jednostka (sztuka) Nazwa modelu Grupa Zęby MF-HG T EMFHG377328L 7-rzędowy MF-TZ T EMFTZ317434T MF-TZ21 TOURNEY T EMFTZ217428T 6-rzędowy MF-TZ T EMFTZ306434T MF-TZ T EMFTZ206428T 24

25 Kasety MTB 1 jednostka (sztuka) Nazwa modelu Grupa Zęby Waga (g) T 264 ICSM Klocki hamulcowe CS-M770 XT T 300 ICSM T 231 ICSHG Hamulec tarczowy (okładziny / tarcze / przewody) CS-HG80 SAINT SLX LX T 282 ICSHG rzędowa CS-HG61 CS-HG50-9 CS-HG30-9 DEORE SHIMANO T 315 ICSHG T 259 ICSHG T 338 ICSHG T 389 ICSHG T 425 ICSHG T ICSHG T ICSHG T ICSHG Linki Kasety zębatek Łańcuchy Tarcze T ICSHG CS-HG20-9 CS-HG51-8 ALIVIO T T T T T ECSHG20I9132 ECSHG20I9134 ECSHG ECSHG ECSHG Kółeczka tylnej przerzutki T ECSHG WARSZTAT Nazwa modelu Rzędów Zakres koronek Ilość CS-HG62-10 CS-HG rzędów 9 rzędów 8-rzędowa 7-rzędowa 11-34T 10 ICSHG S 11-36T 10 ICSHG S 12-25T 10 ICSHG509225S 11-32T 10 ICSHG509132S CS-HG41-8 ACERA T ECSHG T ECSHG T ECSHG CS-HG31-8 ALTUS T ECSHG T ECSHG CS-HG T ECSHG SHIMANO T ECSHG20I7228 CS-HG T ECSHG20I7232 Nazwa modelu Rzędów Zakres koronek Ilość CS-HG rzędów 11-32T 10 ICSHG619132S CS-HG rzędów 11-30T 10 ECSHG518130S CS-HG rzędów 13-26T 10 ICSHG508326S CS-HG rzędów 11-28T 10 ECSHG417128S Osie suportu Bloki Narzędzia Smary i inne 11-34T 10 ICSHG509134S 25

26 Łańcuchy e Konstrukcja kierunkowa Perforowana ultralekka płytka Chromowany sworzeń łączący Wydrążony sworzeń SZOSA System DURA-ACE 11-rzędowy Nowy 11-rzędowy system napędowy jest lekki oraz trwały i oferuje szeroki zakres regulacji. Można go precyzyjnie dopasować do optymalnej konfiguracji przełożeń, właściwej dla indywidualnego stylu jazdy danego rowerzysty. CN ,62 mm Łańcuch HG-EV jest efektywnym łańcuchem do jazdy szosowej. Łańcuch CN-9000 wykazuje poprawioną odporność na zużycie o 20 % w stosunku do CN-7901 dzięki specjalnemu wykończeniu nowego typu. CN ,88 mm Łańcuch służy do przenoszenia siły z przedniej tarczy mechanizmu na tylną koronkę kasety. Łańcuch jest narażony na bardzo duży stres mechaniczny i działanie czynników zewnętrznych. Poziom zużycia (rozciągnięcia) łańcucha zależy od takich rzeczy jak sposób użytkowania, pogoda, konserwacja. Wcześniej czy później konieczna jest wymiana każdego łańcucha. Wymiana łańcucha na czas to skuteczny sposób uniknięcia zbyt dużego obciążania tarcz i zębatek. Aby uzyskać maksymalną wydajność systemu Shimano HyperDrive, zalecamy używanie oryginalnych łańcuchów Shimano HG. Łańcuchy kierunkowe do rowerów szosowych Łańcuchy DURA-ACE CN-7901, ULTEGRA, 105 i TIAGRA charakteryzują się nową, asymetryczną konstrukcją, dlatego podczas ich montażu należy zwrócić uwagę na kierunek. Specjalnie ukształtowane ogniwa oferują lepszy styk z zębatkami, co pozwala na łatwiejsze zmienianie biegów nawet przy obciążeniu. Aby zmniejszyć masę, łańcuch jest wyprodukowany z użyciem drążonych sworzni (CN-7901) oraz perforowanych ogniw wewnętrznych. Skuwacz do łańcucha 11-rzędowego Prosimy o stosowanie kompatybilnego z wersją 11-rzędową skuwacza do obcinania i łączenia łańcucha 11-rzędowego Shimano. TL-CN34 i TL-CN28 to narzędzia odpowiednie do łańcucha 6-11 rzędowego. Przód (strona zewnętrzna) Strona z oznaczeniem pokazanym na rysunku jest stroną przednią (strona zewnętrzna). Tył (strona wewnętrzna) TL-CN28 W celu zwiększenia jakości zmiany przełożeń łańcuchy CN-7901, CN-6700 i CN-5700 mają kierunek przód i tył. TL-CN34 26

27 MTB Łańcuch HG-X Kolejny etap ewolucji jakości zmiany przełożeń. 10-biegowy, kierunkowy łańcuch do rowerów górskich HG-X zapewnia bardziej płynną zmianę przełożeń, mniejszą wagę i lepsze ogólne parametry działania. Łańcuch kierunkowy HG-X: prawa strona została zoptymalizowana pod kątem zmiany przełożeń z przodu, a lewa strona została zoptymalizowana pod kątem zmiany przełożeń z tyłu. Kompatybilne z: XTR/DEORE XT/SLX Kierunek obrotów Kierunek Kierunek obrotów Klocki hamulcowe Hamulec tarczowy (okładziny / tarcze / przewody) Specjalny 10-biegowy łańcuch do rowerów górskich _ Zaprojektowany z myślą o warunkach jazdy górskiej, takich jak wysoka kadencja i błotnista nawierzchnia _ Trwały: płytki łańcucha o specjalnej wzmocnionej konstrukcji _ Oczyszczający się z błota, pewna zmiana przełożeń w błotnistych warunkach _ Łańcuch HG-X nie jest kompatybilny z szosowymi łańcuchami 10-biegowymi 11-rzędów szosa 1 jednostka (sztuka) 114 ogniw Łańcuch HG-EV 11-rzędowy Trwały łańcuch do jazdy szosowej, wykończenie powierzchni nowego typu. Typ Grupa FC-9000 DURA-ACE Wykończenie zewnętrznej płytki Nowa specjalna obróbka Wykończenie wewnętrznej płytki Nowa specjalna obróbka Zewnętrzna strona Zewnętrzna strona łańcucha HG-X jest zoptymalizowana dla przednich przełożeń. W połączeniu ze specjalnymi profilami zębów tarczy, zapewnia łatwą i płynną zmianę na mechaniźmie korbowym. X X Pin łączący Do łańcuchów 11-rzędowych Wewnętrzna strona Wewnętrzna strona łańcucha HG-X jest zoptymalizowana dla tylnych koronek, dając większą sprawność mechaniczną podczas zmiany na koronkach kasety. Waga Nazwa (114 ogniw) modelu 243 g CN-9000 ICN Linki Kasety zębatek Łańcuchy Tarcze 10-rzędów szosa 1 jednostka (sztuka) 116 ogniw Superwąski HG 10-rzędowy (kierunkowy) * Kierunkowe płytki wewnętrzne i zewnętrzne mają nowy kształt, optymalizujący zmianę przełożeń, nawet pod dużym obciążeniem. * Lewa strona zoptymalizowana jest do współpracy z kasetą HG, zapewniając szybką i precyzyjną zmianę przełożenia. * Prawa strona zoptymalizowana jest do współpracy z tarczami mechanizmu korbowego. Kółeczka tylnej przerzutki Typ Grupa CN-7901 FC-7900/7950/ 6700/6750/ 5700/5750/ 4600/4650/ R565/CX70/ CX50 Wykończenie zewnętrznej płytki Wykończenie wewnętrznej płytki DURA-ACE Cynkowany Cynkowany X X X X Pin łączący Waga Nazwa (116 ogniw) modelu 257 g CN-7901 ICN ULTEGRA Cynkowany Szary X X X Do łańcuchów 272 g CN-6701 ICN rzędowych 105 Szary Szary X X X 272 g CN-5701 ICN TIAGRA Szary Brązowy X X X 282 g CN-4601 ICN * W celu uzyskania lepszej wydajności, łańcuchy kierunkowe mają zewnętrzną i wewnętrzną stronę, zewnętrzna strona posiada oznaczenia, tak aby umożliwić prawidłowy montaż. Odpowiednia wydajność będzie osiągnięta tylko wtedy, gdy łańcuch zostanie zainstalowany w odpowiedni sposób, stroną z oznaczeniami na zewnątrz. Łańcuch zainstalowany odwrotnie może spaść, powodując przewrócenie roweru i poważne obrażenia rowerzysty. 1 jednostka (sztuka) 116 ogniw Superwąski HG 10-rzędowy (kierunkowy) * Ultraprecyzyjna konstrukcja zapewnia wytrzymałość oraz wydajność. * Łańcuch zoptymalizowany dla kasety HG, zapewniający szybką i precyzyjną zmianę przełożeń (szczególnie podczas redukcji biegów). CN-7801 FC-7800/7800C/ 7803/6703/6600/ DURA-ACE Cynkowany Cynkowany X 280 g CN-7801 ICN I 6601/6650/6603/ 6604/5703/5600/ ULTEGRA Cynkowany Szary X Do łańcuchów 10-rzędowych 280 g CN-6600 ICN I 5650/5603/4603/ R700/R600/F600/ R563/R553/R Szary Szary X 280 g CN-5600 ICN I Osie suportu Bloki Narzędzia Smary i inne 27

28 MTB 10-rzędowy 1 jednostka (sztuka) 116 ogniw Superwąski HG-X 10-rzędowy * Kierunkowy łańcuch 10-rzędowy MTB. * Precyzyjna praca nawet pod dużym obciążeniem w błotnistych warunkach. * Konstrukcja samooczyszczająca, doskonale sprawdzająca się w błocie. Typ Grupa Wykończenie zewnętrznej płytki Wykończenie wewnętrznej płytki Pin łączący Waga (116 ogniw) Nazwa modelu XTR Cynkowany Cynkowany X X X 264 g CN-M980 ICNM CN-M980 Do wszystkich napędów MTB i Trekking 10-rzędowych Shimano Do łańcuchów XT Cynkowany Szary X X 10-rzędowych 278 g CN-HG94 ICNHG94116I SLX Szary Szary X X 278 g CN-HG74 ICNHG74116I DEORE Szary Brązowy X X 278 g CN-HG54 ICNHG54116I * W celu uzyskania lepszej wydajności, łańcuchy kierunkowe mają zewnętrzną i wewnętrzną stronę, zewnętrzna strona posiada oznaczenia, tak aby umożliwić prawidłowy montaż. Odpowiednia wydajność będzie osiągnięta tylko wtedy, gdy łańcuch zostanie zainstalowany w odpowiedni sposób, stroną z oznaczeniami na zewnątrz. Łańcuch zainstalowany odwrotnie może spaść, powodując przewrócenie roweru i poważne obrażenia rowerzysty. 9-rzędowy (Szosa & MTB) 1 jednostka (sztuka) 116 ogniw Super wąski HG 9-rzędowy * Ultraprecyzyjna konstrukcja zapewnia wytrzymałość oraz wydajność. * Łańcuch zoptymalizowany dla kasety HG, zapewniający szybką i precyzyjną zmianę przełożeń (szczególnie podczas redukcji biegów). Typ Grupa Wykończenie zewnętrznej płytki Wykończenie wewnętrznej płytki Pin łączący Waga (116 ogniw) Nazwa modelu DURA-ACE, XTR, SAINT Cynkowany Cynkowany X 304 g CN-7701 ICN I CN-7701 Do wszystkich napędów 9-rzędo wych Shimano, napędów 8-rzędo wych LINKGLIDE i ALFINE ULTEGRA, XT, SAINT 105, SLX, LX, DEORE Cynkowany Szary X 304 g CN-HG93 ICNHG93116I Do łańcuchów 9-rzędowych Szary Szary X 304 g CN-HG73 ICNHG73116I TIAGRA, SORA, DEORE, ALIVIO Szary Brązowy X 304 g CN-HG53 ICNHG /7/6-rzędowe (Szosa & MTB) 1 jednostka (sztuka) 116 ogniw HG Łańcuch zoptymalizowany dla kasety HG, zapewniający szybką i precyzyjną zmianę przełożeń (szczególnie podczas redukcji biegów). Typ Grupa Wykończenie zewnętrznej płytki Wykończenie wewnętrznej płytki Pin łączący Waga (116 ogniw) Nazwa modelu CN-HG91 Do wszystkich napędów 8/7/6-rzędo wych Shimano, oprócz napędów IG (Interactive Glide) Może być używany z kasetą IG, ale nie z przednią zębatką IG. 1 jednostka (sztuka) 116 ogniw IG Frezowane płytki dla zoptymalizowanej zmiany przełożeń z kasetą IG. Do wszystkich napędów 8/7-rzędowych IG (Interactive Glide) Niklowane Szary X Niklowane Szary X Do łańcuchów 331 g CN-HG91 ICNHG /7/8-rzędowych Szary Szary X 332 g CN-HG70 ICNHG Szary Brązowy SM-UG g CN-HG40 ECNHG40116Q Do łańcuchów 6/7/8-rzędowych 317 g CN-IG70 ICNIG Może być używany z kasetą HG, ale nie z przednią zębatką HG.
