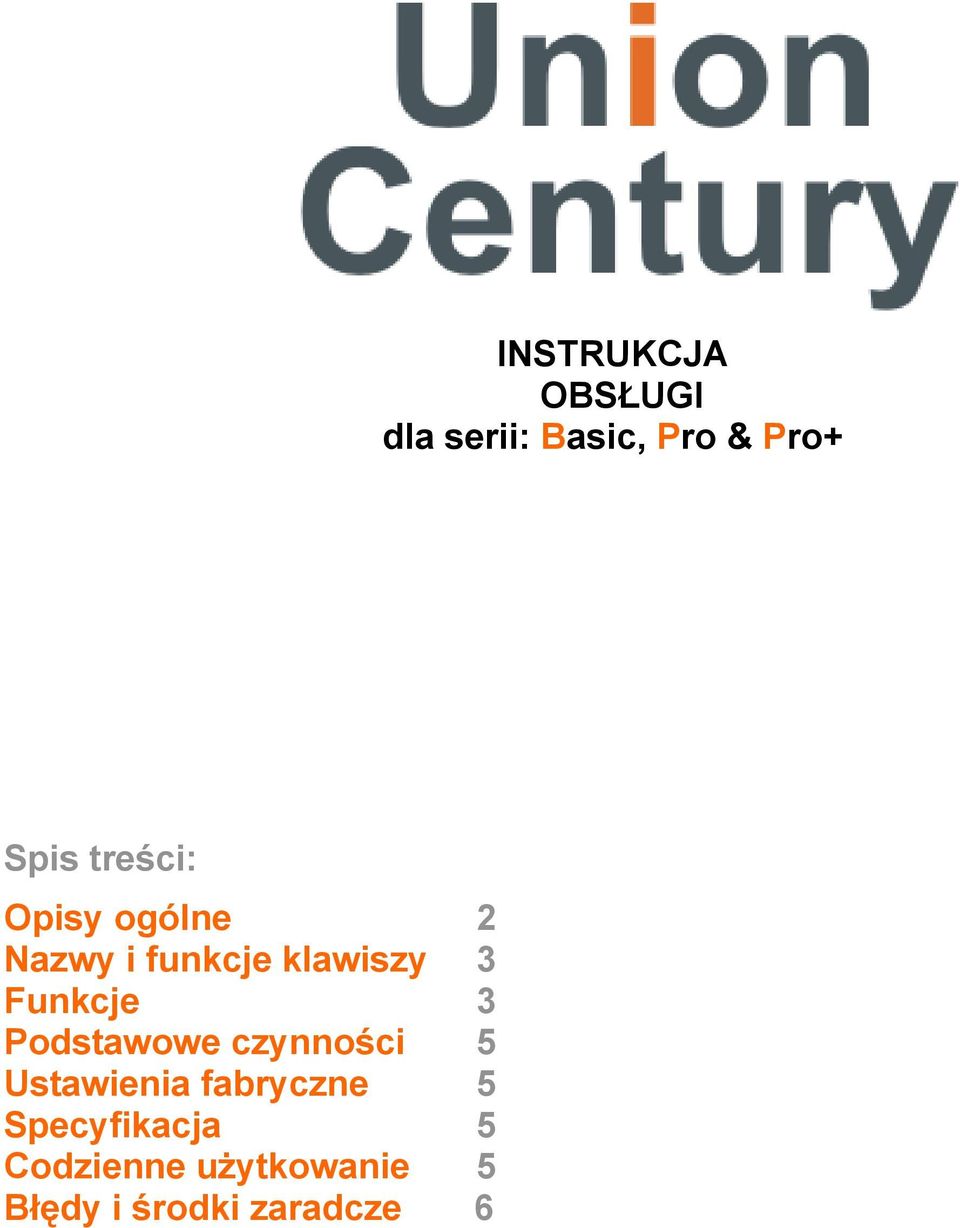

1 INSTRUKCJA OBSŁUGI dla serii: Basic, Pro & Pro+ Spis treści: Opisy ogólne 2 Nazwy i funkcje klawiszy 3 Funkcje 3 Podstawowe czynności 5 Ustawienia fabryczne 5 Specyfikacja 5 Codzienne użytkowanie 5 Błędy i środki zaradcze 6

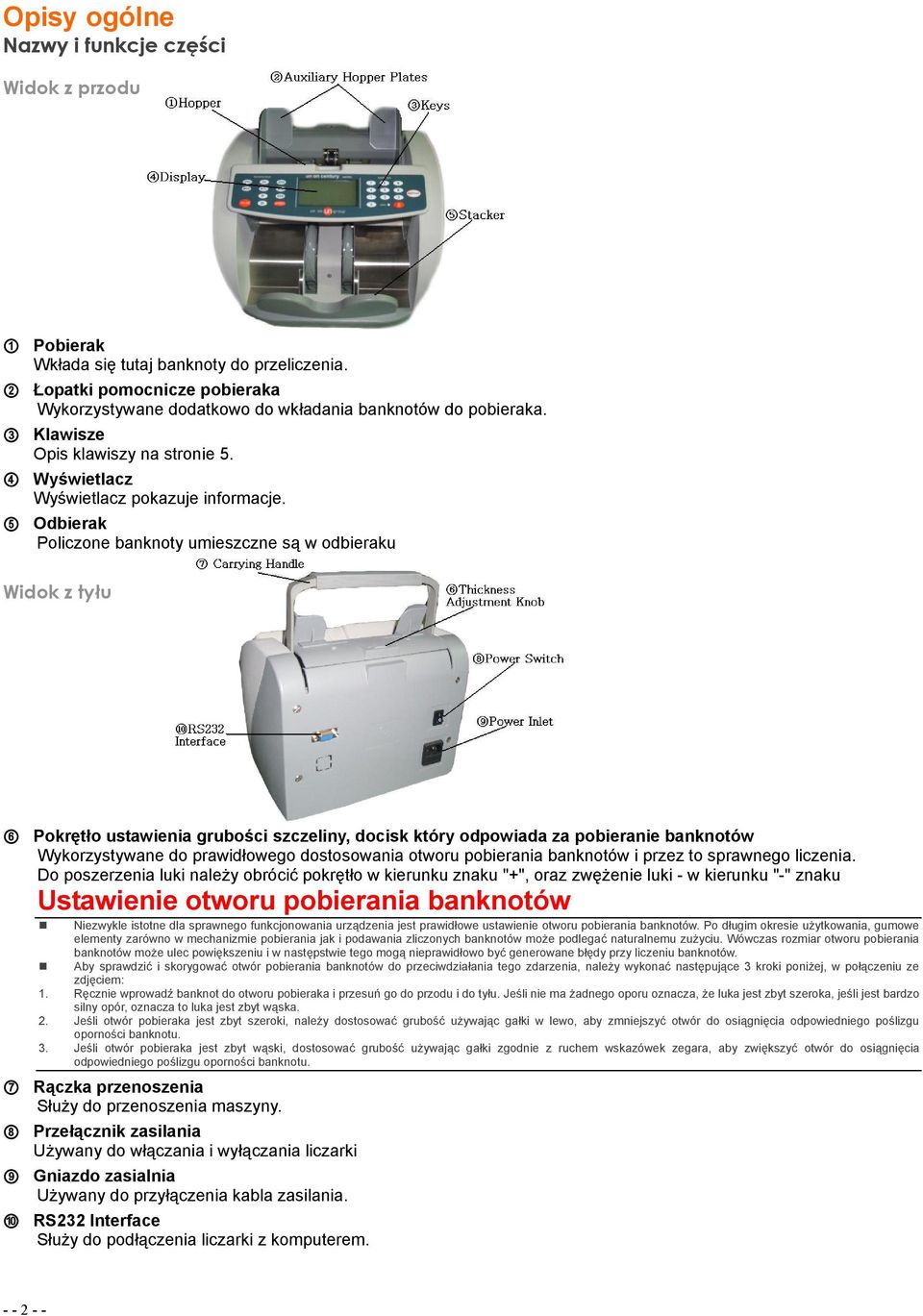

2 Opisy ogólne Nazwy i funkcje części Widok z przodu 1 Pobierak Wkłada się tutaj banknoty do przeliczenia. 2 Łopatki pomocnicze pobieraka Wykorzystywane dodatkowo do wkładania banknotów do pobieraka. 3 Klawisze Opis klawiszy na stronie 5. 4 Wyświetlacz Wyświetlacz pokazuje informacje. 5 Odbierak Policzone banknoty umieszczne są w odbieraku Widok z tyłu 6 Pokrętło ustawienia grubości szczeliny, docisk który odpowiada za pobieranie banknotów Wykorzystywane do prawidłowego dostosowania otworu pobierania banknotów i przez to sprawnego liczenia. Do poszerzenia luki należy obrócić pokrętło w kierunku znaku "+", oraz zwężenie luki - w kierunku "-" znaku Ustawienie otworu pobierania banknotów Niezwykle istotne dla sprawnego funkcjonowania urządzenia jest prawidłowe ustawienie otworu pobierania banknotów. Po długim okresie użytkowania, gumowe elementy zarówno w mechanizmie pobierania jak i podawania zliczonych banknotów może podlegać naturalnemu zużyciu. Wówczas rozmiar otworu pobierania banknotów może ulec powiększeniu i w następstwie tego mogą nieprawidłowo być generowane błędy przy liczeniu banknotów. Aby sprawdzić i skorygować otwór pobierania banknotów do przeciwdziałania tego zdarzenia, należy wykonać następujące 3 kroki poniżej, w połączeniu ze zdjęciem: 1. Ręcznie wprowadź banknot do otworu pobieraka i przesuń go do przodu i do tyłu. Jeśli nie ma żadnego oporu oznacza, że luka jest zbyt szeroka, jeśli jest bardzo silny opór, oznacza to luka jest zbyt wąska. 2. Jeśli otwór pobieraka jest zbyt szeroki, należy dostosować grubość używając gałki w lewo, aby zmniejszyć otwór do osiągnięcia odpowiedniego poślizgu oporności banknotu. 3. Jeśli otwór pobieraka jest zbyt wąski, dostosować grubość używając gałki zgodnie z ruchem wskazówek zegara, aby zwiększyć otwór do osiągnięcia odpowiedniego poślizgu oporności banknotu. 7 Rączka przenoszenia Służy do przenoszenia maszyny. 8 Przełącznik zasilania Używany do włączania i wyłączania liczarki 9 Gniazdo zasialnia Używany do przyłączenia kabla zasilania. 10 RS232 Interface Służy do podłączenia liczarki z komputerem

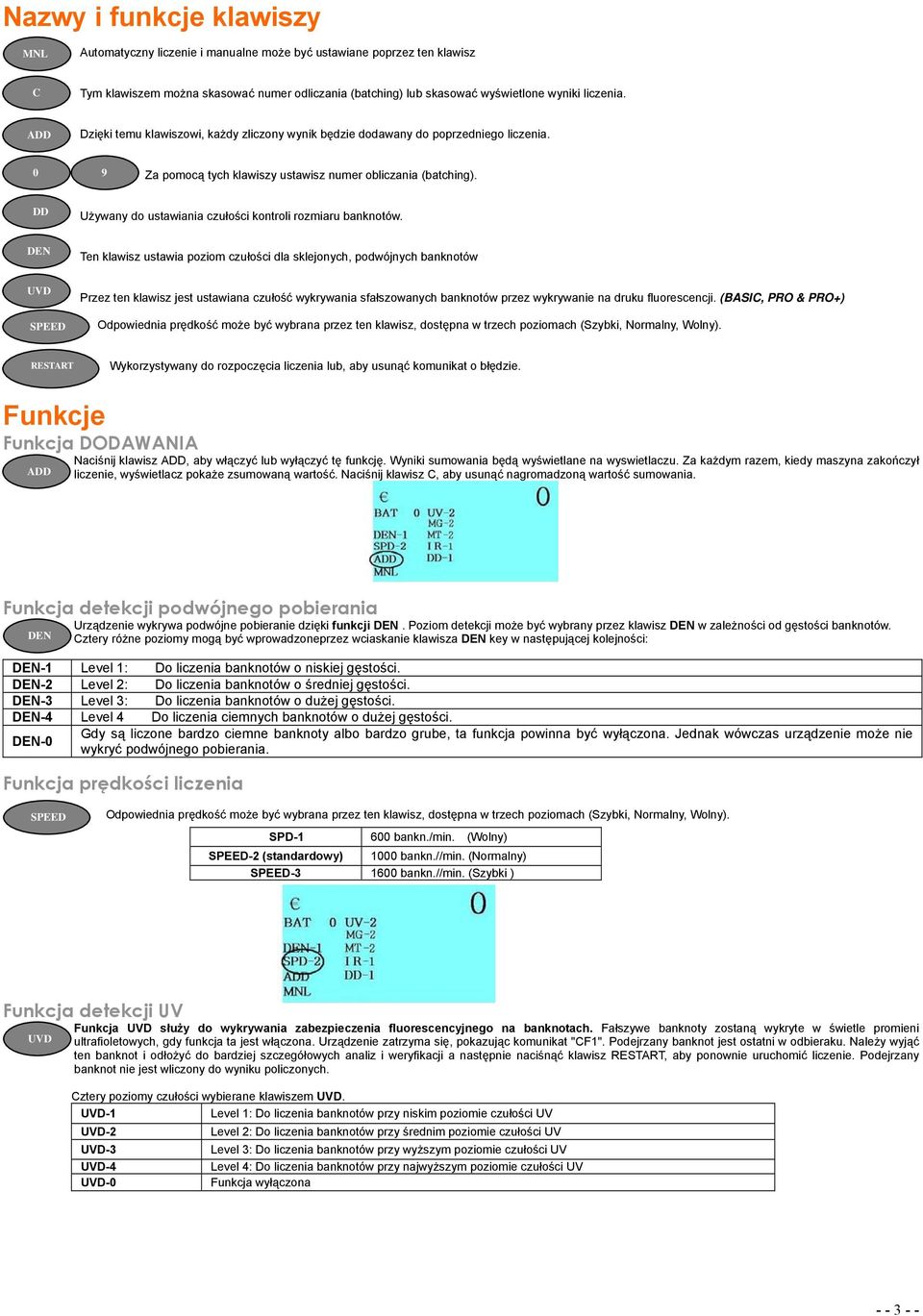

3 Nazwy i funkcje klawiszy MNL Automatyczny liczenie i manualne może być ustawiane poprzez ten klawisz C Tym klawiszem można skasować numer odliczania (batching) lub skasować wyświetlone wyniki liczenia. ADD Dzięki temu klawiszowi, każdy zliczony wynik będzie dodawany do poprzedniego liczenia. 0 9 Za pomocą tych klawiszy ustawisz numer obliczania (batching). DD Używany do ustawiania czułości kontroli rozmiaru banknotów. DEN Ten klawisz ustawia poziom czułości dla sklejonych, podwójnych banknotów UVD SPEED Przez ten klawisz jest ustawiana czułość wykrywania sfałszowanych banknotów przez wykrywanie na druku fluorescencji. (BASIC, PRO & PRO+) Odpowiednia prędkość może być wybrana przez ten klawisz, dostępna w trzech poziomach (Szybki, Normalny, Wolny). RESTART Wykorzystywany do rozpoczęcia liczenia lub, aby usunąć komunikat o błędzie. Funkcje Funkcja DODAWANIA ADD Naciśnij klawisz ADD, aby włączyć lub wyłączyć tę funkcję. Wyniki sumowania będą wyświetlane na wyswietlaczu. Za każdym razem, kiedy maszyna zakończył liczenie, wyświetlacz pokaże zsumowaną wartość. Naciśnij klawisz C, aby usunąć nagromadzoną wartość sumowania. Funkcja detekcji podwójnego pobierania DEN Urządzenie wykrywa podwójne pobieranie dzięki funkcji DEN. Poziom detekcji może być wybrany przez klawisz DEN w zależności od gęstości banknotów. Cztery różne poziomy mogą być wprowadzoneprzez wciaskanie klawisza DEN key w następującej kolejności: DEN-1 Level 1: Do liczenia banknotów o niskiej gęstości. DEN-2 Level 2: Do liczenia banknotów o średniej gęstości. DEN-3 Level 3: Do liczenia banknotów o dużej gęstości. DEN-4 Level 4 Do liczenia ciemnych banknotów o dużej gęstości. DEN-0 Gdy są liczone bardzo ciemne banknoty albo bardzo grube, ta funkcja powinna być wyłączona. Jednak wówczas urządzenie może nie wykryć podwójnego pobierania. Funkcja prędkości liczenia SPEED Odpowiednia prędkość może być wybrana przez ten klawisz, dostępna w trzech poziomach (Szybki, Normalny, Wolny). SPD bankn./min. (Wolny) SPEED-2 (standardowy) 1000 bankn.//min. (Normalny) SPEED bankn.//min. (Szybki ) Funkcja detekcji UV UVD Funkcja UVD służy do wykrywania zabezpieczenia fluorescencyjnego na banknotach. Fałszywe banknoty zostaną wykryte w świetle promieni ultrafioletowych, gdy funkcja ta jest włączona. Urządzenie zatrzyma się, pokazując komunikat "CF1". Podejrzany banknot jest ostatni w odbieraku. Należy wyjąć ten banknot i odłożyć do bardziej szczegółowych analiz i weryfikacji a następnie naciśnąć klawisz RESTART, aby ponownie uruchomić liczenie. Podejrzany banknot nie jest wliczony do wyniku policzonych. Cztery poziomy czułości wybierane klawiszem UVD. UVD-1 Level 1: Do liczenia banknotów przy niskim poziomie czułości UV UVD-2 UVD-3 UVD-4 UVD-0 Level 2: Do liczenia banknotów przy średnim poziomie czułości UV Level 3: Do liczenia banknotów przy wyższym poziomie czułości UV Level 4: Do liczenia banknotów przy najwyższym poziomie czułości UV

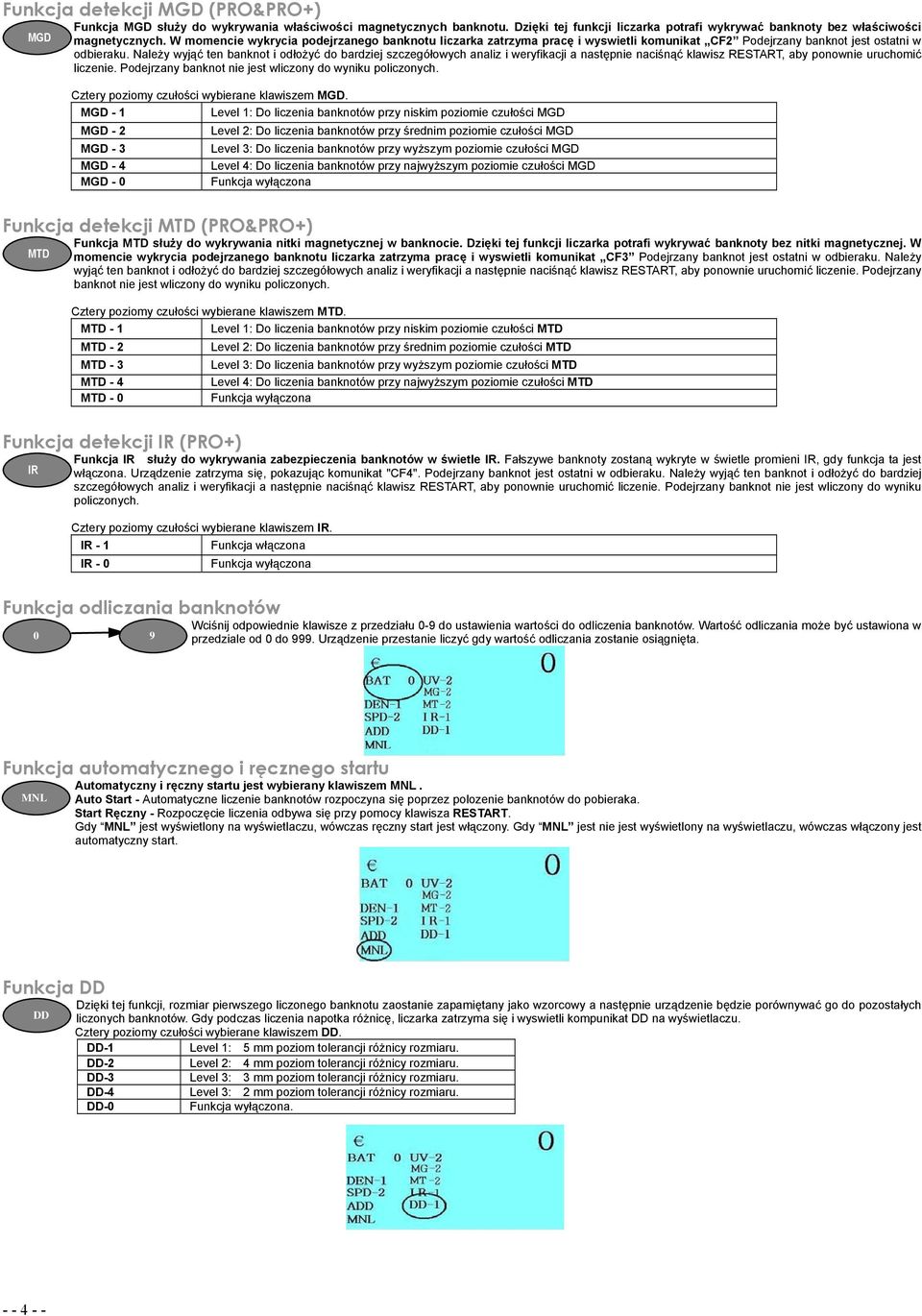

4 Funkcja detekcji MGD (PRO&PRO+) MGD Funkcja MGD służy do wykrywania właściwości magnetycznych banknotu. Dzięki tej funkcji liczarka potrafi wykrywać banknoty bez właściwości magnetycznych. W momencie wykrycia podejrzanego banknotu liczarka zatrzyma pracę i wyswietli komunikat CF2 Podejrzany banknot jest ostatni w odbieraku. Należy wyjąć ten banknot i odłożyć do bardziej szczegółowych analiz i weryfikacji a następnie naciśnąć klawisz RESTART, aby ponownie uruchomić liczenie. Podejrzany banknot nie jest wliczony do wyniku policzonych. Cztery poziomy czułości wybierane klawiszem MGD. MGD - 1 Level 1: Do liczenia banknotów przy niskim poziomie czułości MGD MGD - 2 MGD - 3 MGD - 4 MGD - 0 Level 2: Do liczenia banknotów przy średnim poziomie czułości MGD Level 3: Do liczenia banknotów przy wyższym poziomie czułości MGD Level 4: Do liczenia banknotów przy najwyższym poziomie czułości MGD Funkcja detekcji MTD (PRO&PRO+) MTD Funkcja MTD służy do wykrywania nitki magnetycznej w banknocie. Dzięki tej funkcji liczarka potrafi wykrywać banknoty bez nitki magnetycznej. W momencie wykrycia podejrzanego banknotu liczarka zatrzyma pracę i wyswietli komunikat CF3 Podejrzany banknot jest ostatni w odbieraku. Należy wyjąć ten banknot i odłożyć do bardziej szczegółowych analiz i weryfikacji a następnie naciśnąć klawisz RESTART, aby ponownie uruchomić liczenie. Podejrzany banknot nie jest wliczony do wyniku policzonych. Cztery poziomy czułości wybierane klawiszem MTD. MTD - 1 Level 1: Do liczenia banknotów przy niskim poziomie czułości MTD MTD - 2 MTD - 3 MTD - 4 MTD - 0 Level 2: Do liczenia banknotów przy średnim poziomie czułości MTD Level 3: Do liczenia banknotów przy wyższym poziomie czułości MTD Level 4: Do liczenia banknotów przy najwyższym poziomie czułości MTD Funkcja detekcji IR (PRO+) IR Funkcja IR służy do wykrywania zabezpieczenia banknotów w świetle IR. Fałszywe banknoty zostaną wykryte w świetle promieni IR, gdy funkcja ta jest włączona. Urządzenie zatrzyma się, pokazując komunikat "CF4". Podejrzany banknot jest ostatni w odbieraku. Należy wyjąć ten banknot i odłożyć do bardziej szczegółowych analiz i weryfikacji a następnie naciśnąć klawisz RESTART, aby ponownie uruchomić liczenie. Podejrzany banknot nie jest wliczony do wyniku policzonych. Cztery poziomy czułości wybierane klawiszem IR. IR - 1 Funkcja włączona IR - 0 Funkcja odliczania banknotów 0 9 Wciśnij odpowiednie klawisze z przedziału 0-9 do ustawienia wartości do odliczenia banknotów. Wartość odliczania może być ustawiona w przedziale od 0 do 999. Urządzenie przestanie liczyć gdy wartość odliczania zostanie osiągnięta. Funkcja automatycznego i ręcznego startu MNL Automatyczny i ręczny startu jest wybierany klawiszem MNL. Auto Start - Automatyczne liczenie banknotów rozpoczyna się poprzez polozenie banknotów do pobieraka. Start Ręczny - Rozpoczęcie liczenia odbywa się przy pomocy klawisza RESTART. Gdy MNL jest wyświetlony na wyświetlaczu, wówczas ręczny start jest włączony. Gdy MNL jest nie jest wyświetlony na wyświetlaczu, wówczas włączony jest automatyczny start. Funkcja DD DD Dzięki tej funkcji, rozmiar pierwszego liczonego banknotu zaostanie zapamiętany jako wzorcowy a następnie urządzenie będzie porównywać go do pozostałych liczonych banknotów. Gdy podczas liczenia napotka różnicę, liczarka zatrzyma się i wyswietli kompunikat DD na wyświetlaczu. Cztery poziomy czułości wybierane klawiszem DD. DD-1 Level 1: 5 mm poziom tolerancji różnicy rozmiaru. DD-2 Level 2: 4 mm poziom tolerancji różnicy rozmiaru. DD-3 Level 3: 3 mm poziom tolerancji różnicy rozmiaru. DD-4 Level 3: 2 mm poziom tolerancji różnicy rozmiaru. DD

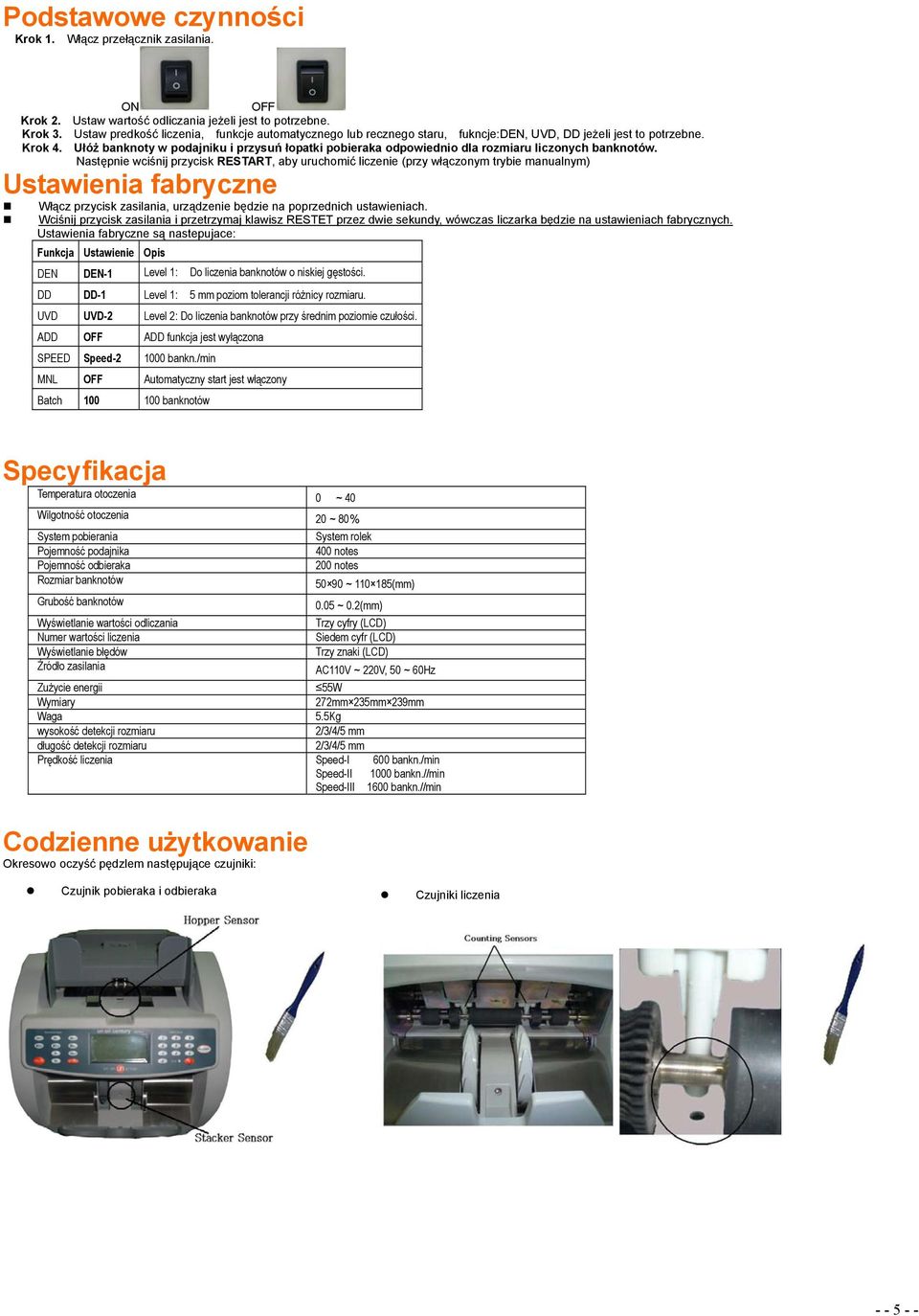

5 Podstawowe czynności Krok 1. Włącz przełącznik zasilania. ON OFF Krok 2. Ustaw wartość odliczania jeżeli jest to potrzebne. Krok 3. Ustaw predkość liczenia, funkcje automatycznego lub recznego staru, fukncje:den, UVD, DD jeżeli jest to potrzebne. Krok 4. Ułóż banknoty w podajniku i przysuń łopatki pobieraka odpowiednio dla rozmiaru liczonych banknotów. Następnie wciśnij przycisk RESTART, aby uruchomić liczenie (przy włączonym trybie manualnym) Ustawienia fabryczne Włącz przycisk zasilania, urządzenie będzie na poprzednich ustawieniach. Wciśnij przycisk zasilania i przetrzymaj klawisz RESTET przez dwie sekundy, wówczas liczarka będzie na ustawieniach fabrycznych. Ustawienia fabryczne są nastepujace: Funkcja Ustawienie Opis DEN DEN-1 Level 1: Do liczenia banknotów o niskiej gęstości. DD DD-1 Level 1: 5 mm poziom tolerancji różnicy rozmiaru. UVD UVD-2 Level 2: Do liczenia banknotów przy średnim poziomie czułości. ADD OFF ADD funkcja jest wyłączona SPEED Speed bankn./min MNL OFF Automatyczny start jest włączony Batch banknotów Specyfikacja Temperatura otoczenia 0 ~40 Wilgotność otoczenia 20~80% System pobierania System rolek Pojemność podajnika 400 notes Pojemność odbieraka 200 notes Rozmiar banknotów 50 90~ (mm) Grubość banknotów 0.05~0.2(mm) Wyświetlanie wartości odliczania Trzy cyfry (LCD) Numer wartości liczenia Siedem cyfr (LCD) Wyświetlanie błędów Trzy znaki (LCD) Źródło zasilania AC110V~220V, 50~60Hz Zużycie energii 55W Wymiary 272mm 235mm 239mm Waga 5.5Kg wysokość detekcji rozmiaru 2/3/4/5 mm długość detekcji rozmiaru 2/3/4/5 mm Prędkość liczenia Speed-I 600 bankn./min Speed-II 1000 bankn.//min Speed-III 1600 bankn.//min Codzienne użytkowanie Okresowo oczyść pędzlem następujące czujniki: Czujnik pobieraka i odbieraka Czujniki liczenia

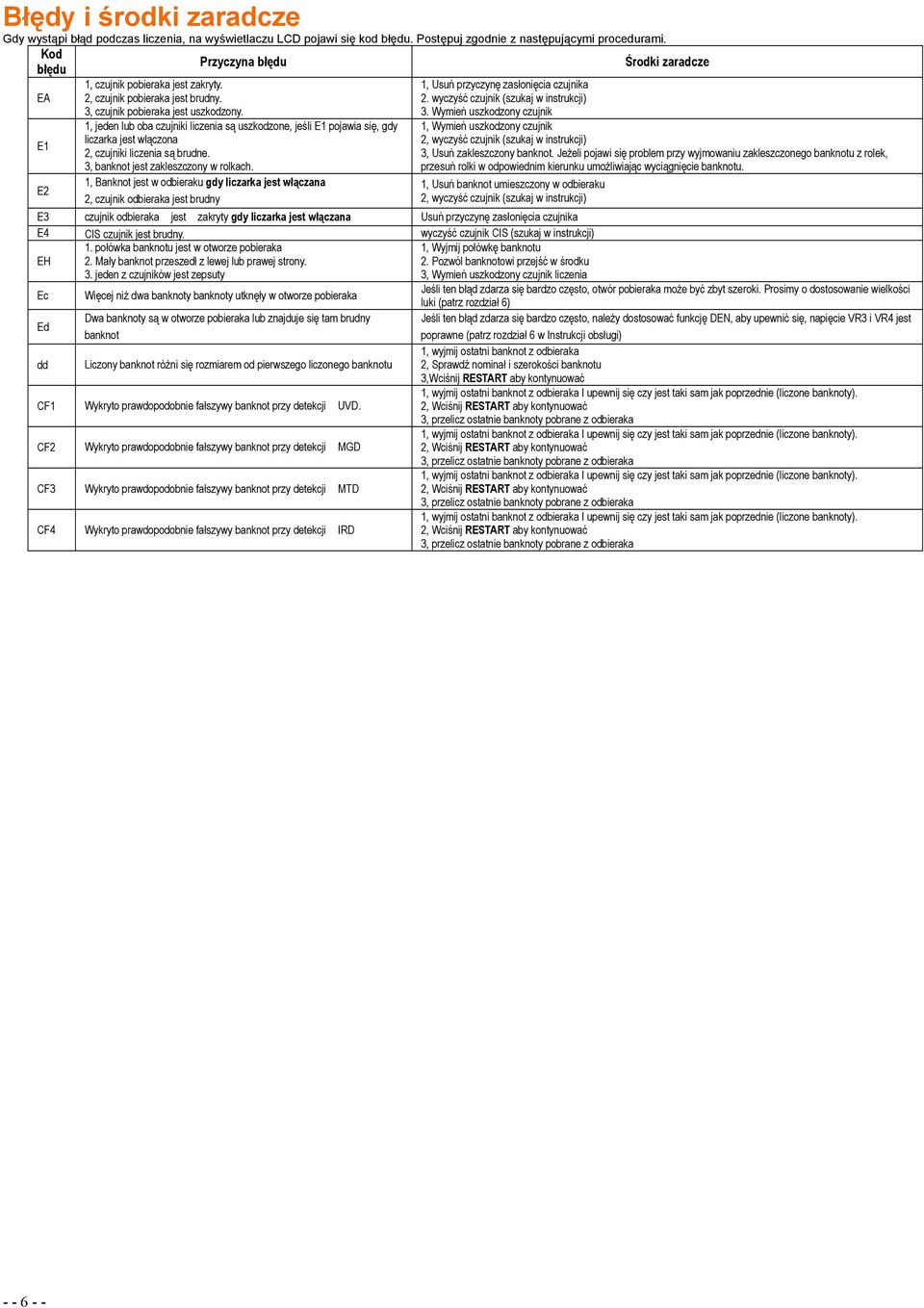

6 Błędy i środki zaradcze Gdy wystąpi błąd podczas liczenia, na wyświetlaczu LCD pojawi się kod błędu. Postępuj zgodnie z następującymi procedurami. Kod błędu EA E1 E2 Przyczyna błędu 1, czujnik pobieraka jest zakryty. 2, czujnik pobieraka jest brudny. 3, czujnik pobieraka jest uszkodzony. 1, jeden lub oba czujniki liczenia są uszkodzone, jeśli E1 pojawia się, gdy liczarka jest włączona 2, czujniki liczenia są brudne. 3, banknot jest zakleszczony w rolkach. 1, Banknot jest w odbieraku gdy liczarka jest włączana 2, czujnik odbieraka jest brudny Środki zaradcze 1, Usuń przyczynę zasłonięcia czujnika 2. wyczyść czujnik (szukaj w instrukcji) 3. Wymień uszkodzony czujnik 1, Wymień uszkodzony czujnik 2, wyczyść czujnik (szukaj w instrukcji) 3, Usuń zakleszczony banknot. Jeżeli pojawi się problem przy wyjmowaniu zakleszczonego banknotu z rolek, przesuń rolki w odpowiednim kierunku umożliwiając wyciągnięcie banknotu. 1, Usuń banknot umieszczony w odbieraku 2, wyczyść czujnik (szukaj w instrukcji) E3 czujnik odbieraka jest zakryty gdy liczarka jest włączana Usuń przyczynę zasłonięcia czujnika E4 CIS czujnik jest brudny. wyczyść czujnik CIS (szukaj w instrukcji) 1. połówka banknotu jest w otworze pobieraka 1, Wyjmij połówkę banknotu EH 2. Mały banknot przeszedł z lewej lub prawej strony. 2. Pozwól banknotowi przejść w środku 3. jeden z czujników jest zepsuty 3, Wymień uszkodzony czujnik liczenia Ec Więcej niż dwa banknoty banknoty utknęły w otworze pobieraka Jeśli ten błąd zdarza się bardzo często, otwór pobieraka może być zbyt szeroki. Prosimy o dostosowanie wielkości luki (patrz rozdział 6) Ed Dwa banknoty są w otworze pobieraka lub znajduje się tam brudny Jeśli ten błąd zdarza się bardzo często, należy dostosować funkcję DEN, aby upewnić się, napięcie VR3 i VR4 jest banknot poprawne (patrz rozdział 6 w Instrukcji obsługi) dd Liczony banknot różni się rozmiarem od pierwszego liczonego banknotu 1, wyjmij ostatni banknot z odbieraka 2, Sprawdź nominał i szerokości banknotu 3,Wciśnij RESTART aby kontynuować CF1 Wykryto prawdopodobnie fałszywy banknot przy detekcji UVD. CF2 Wykryto prawdopodobnie fałszywy banknot przy detekcji MGD CF3 Wykryto prawdopodobnie fałszywy banknot przy detekcji MTD CF4 Wykryto prawdopodobnie fałszywy banknot przy detekcji IRD
