LICZARKA DO BANKNOTÓW. Glover GC-50 INSTRUKCJA OBSŁUGI

Transkrypt

1 LICZARKA DO BANKNOTÓW INSTRUKCJA OBSŁUGI

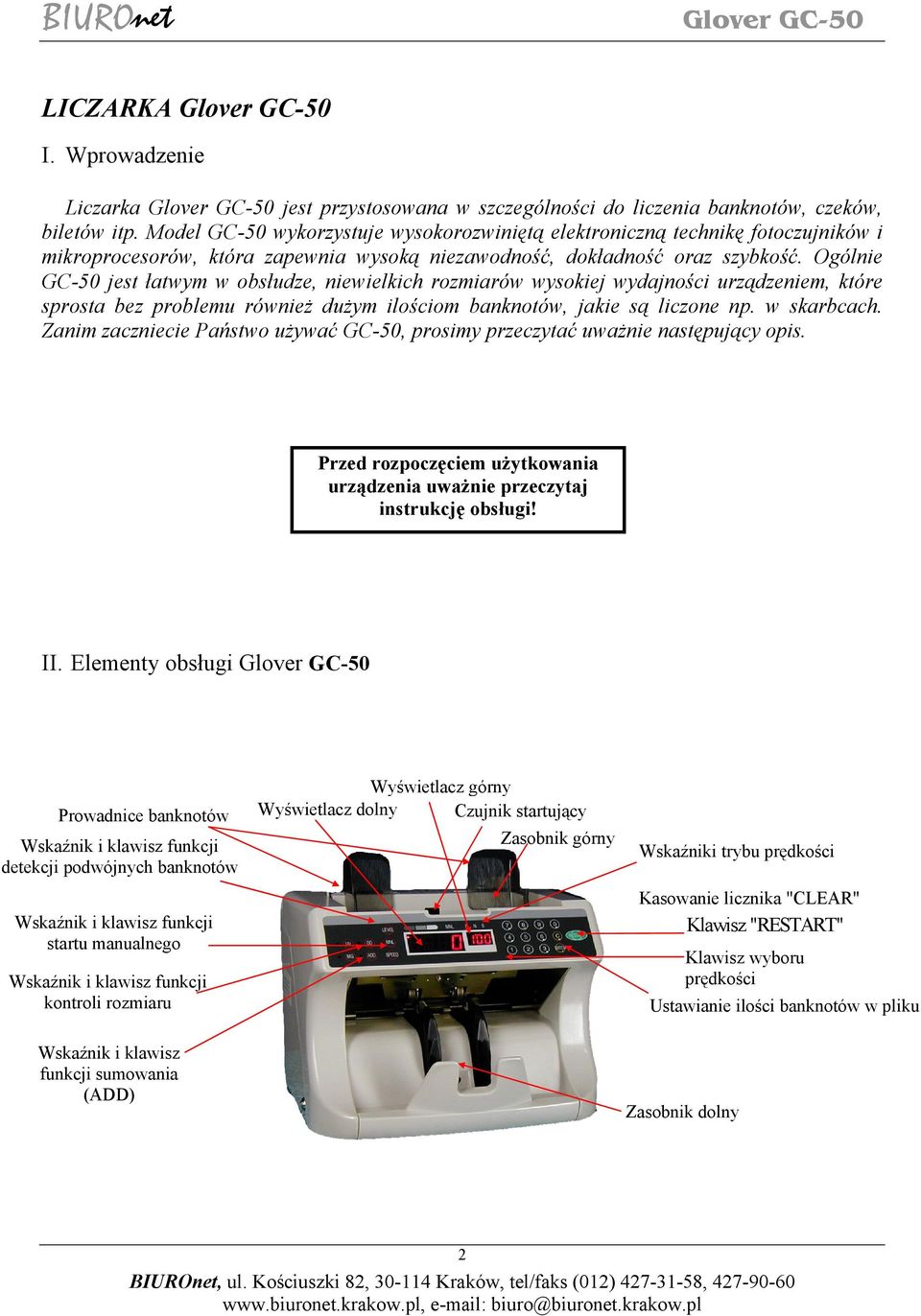

2 LICZARKA I. Wprowadzenie Liczarka jest przystosowana w szczególności do liczenia banknotów, czeków, biletów itp. Model GC-50 wykorzystuje wysokorozwiniętą elektroniczną technikę fotoczujników i mikroprocesorów, która zapewnia wysoką niezawodność, dokładność oraz szybkość. Ogólnie GC-50 jest łatwym w obsłudze, niewielkich rozmiarów wysokiej wydajności urządzeniem, które sprosta bez problemu również dużym ilościom banknotów, jakie są liczone np. w skarbcach. Zanim zaczniecie Państwo używać GC-50, prosimy przeczytać uważnie następujący opis. Przed rozpoczęciem użytkowania urządzenia uważnie przeczytaj instrukcję obsługi! II. Elementy obsługi Prowadnice banknotów Wskaźnik i klawisz funkcji detekcji podwójnych banknotów Wskaźnik i klawisz funkcji startu manualnego Wskaźnik i klawisz funkcji kontroli rozmiaru Wskaźnik i klawisz funkcji sumowania (ADD) Wyświetlacz górny Wyświetlacz dolny Czujnik startujący Zasobnik górny Wskaźniki trybu prędkości Kasowanie licznika "CLEAR" Klawisz "RESTART" Klawisz wyboru prędkości Ustawianie ilości banknotów w pliku Zasobnik dolny 2

3 III. Obsługa i funkcje 1. Obsługa podstawowa (a) włączyć zasilanie (b) wybierz rodzaj liczenia (c) połóż banknoty do górnego zasobnika (d) wciśnij klawisz "RESTART". W zależności od ustawienia maszyna może uruchomić się samoczynnie 2. Prawidłowe pozycjonowanie banknotów w zasobniku Aby zapewnić bezbłędne i akuratne liczenie, banknoty należy umieścić w zasobniku górnym we właściwy sposób. Banknoty powinny zostać położone w równym stosie pośrodku podajnika, między prowadnicami. Jeśli będziemy liczyć banknoty zupełnie nowe, należy najpierw "przewietrzyć" plik przed położeniem na podajniku. 3. Ustawianie różnych sposobów liczenia Liczarka GC-50 dysponuje dwoma rodzajami liczenia: liczenie standardowe i odliczanie zadanej ilości. Obydwa sposoby można łączyć z funkcją dodawania. a) Liczenie standardowe Przeliczone zostaną wszystkie banknoty z górnego zasobnika. Liczenie standardowe jest włączone, jeżeli wyświetlacz pokazuje "0". Po wciśnięciu klawisza "RESTART" (lub automatycznie po umieszczeniu banknotów w zasobniku) zostaną policzone wszystkie banknoty znajdujące się w zasobniku, chyba, że w zasobniku dolnym uzbiera się 200 banknotów. b) Liczenie standardowe z funkcją dodawania Liczone są wszystkie banknoty z górnego zasobnika. Wynik na dolnym wyświetlaczu nie jest zerowany po umieszczeniu kolejnego pliku. Każdy następny plik banknotów będzie dodany do poprzedniego a suma pokazana zostanie na wyświetlaczu. Włącz standardowy tryb liczenia Klawiszem sumowania ADD" włącz tryb liczenia z dodawaniem. Wskaźnik funkcji sumowania pokazuje czy funkcja jest aktywna (paląca się lampka = funkcja aktywna) Kasowanie licznika następuje po wciśnięciu klawisza "C". Aby wyłączyć funkcję dodawania wciśnij ponownie klawisz sumowania "ADD". (c) Odliczanie zadanej ilości Banknoty z górnego zasobnika liczone są do momentu odliczenia ustawionej wcześniej ilości. Wpisz ilość do odliczania za pomocą klawiszy z cyframi od 0 do 9 służącymi do wpisywania ilości w pliku. Na górnym wyświetlaczu pojawi się wybrana przez ciebie liczba. Rozpocznij liczenie automatycznie lub wciskając klawisz "RESTART" Liczarka zatrzyma się po odliczeniu zadanej ilości. Po wyciągnięciu banknotów z zasobnika dolnego maszyna rozpocznie odliczanie następnej zadanej ilości i zatrzyma się po jej osiągnięciu lub po przeliczeniu wszystkich banknotów z zasobnika górnego. Jeśli w podajniku zabraknie banknotów do uzyskania zadanej ilości, dolny wyświetlacz będzie pulsował. Funkcja odliczania zadanej ilości wyłączana jest klawiszem "C". Po jej naciśnięciu licznik będzie pokazywał "0". 3

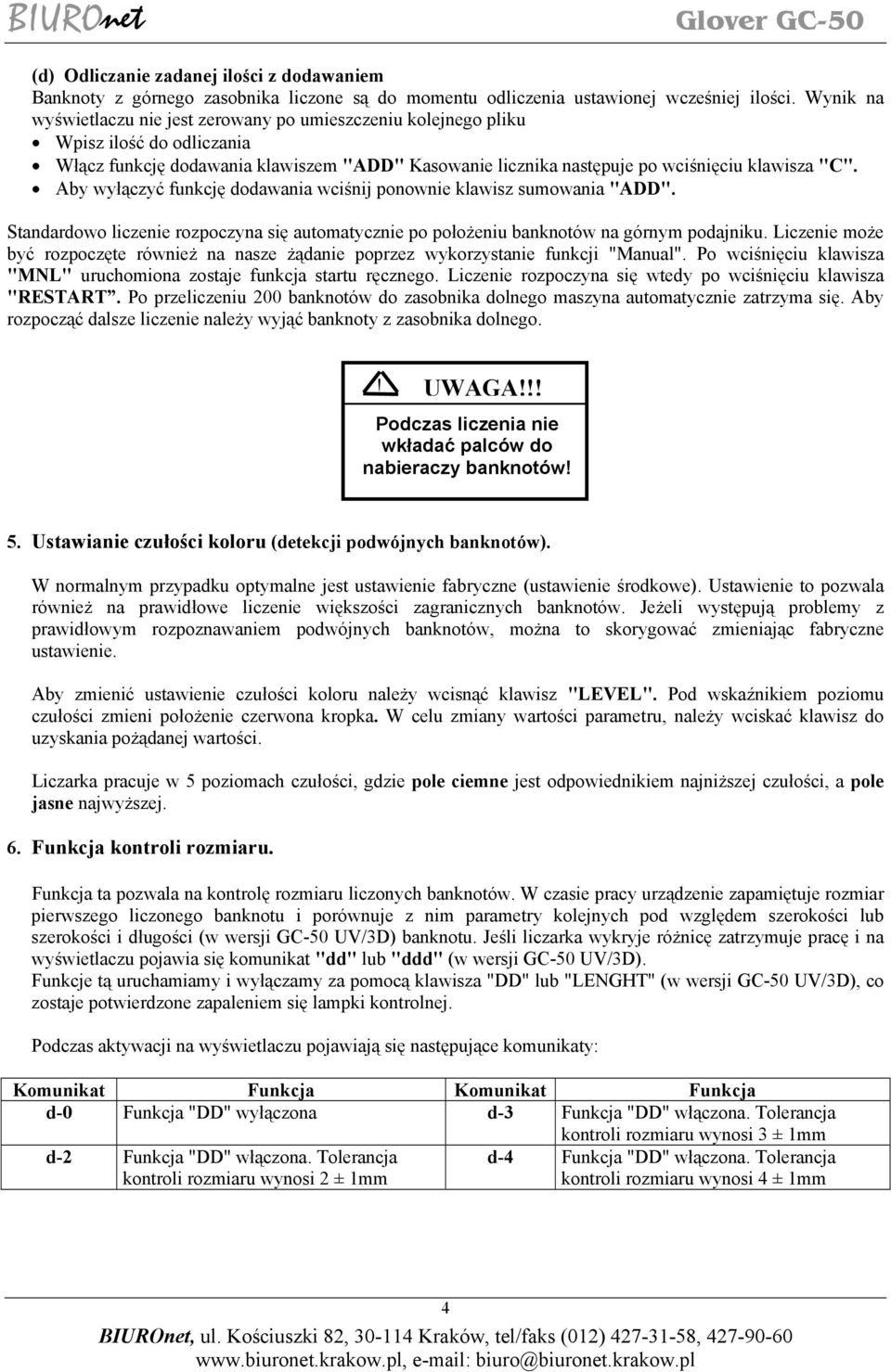

4 (d) Odliczanie zadanej ilości z dodawaniem Banknoty z górnego zasobnika liczone są do momentu odliczenia ustawionej wcześniej ilości. Wynik na wyświetlaczu nie jest zerowany po umieszczeniu kolejnego pliku Wpisz ilość do odliczania Włącz funkcję dodawania klawiszem "ADD" Kasowanie licznika następuje po wciśnięciu klawisza "C". Aby wyłączyć funkcję dodawania wciśnij ponownie klawisz sumowania "ADD". Standardowo liczenie rozpoczyna się automatycznie po położeniu banknotów na górnym podajniku. Liczenie może być rozpoczęte również na nasze żądanie poprzez wykorzystanie funkcji "Manual". Po wciśnięciu klawisza "MNL" uruchomiona zostaje funkcja startu ręcznego. Liczenie rozpoczyna się wtedy po wciśnięciu klawisza "RESTART. Po przeliczeniu 200 banknotów do zasobnika dolnego maszyna automatycznie zatrzyma się. Aby rozpocząć dalsze liczenie należy wyjąć banknoty z zasobnika dolnego.! UWAGA!!! Podczas liczenia nie wkładać palców do nabieraczy banknotów! 5. Ustawianie czułości koloru (detekcji podwójnych banknotów). W normalnym przypadku optymalne jest ustawienie fabryczne (ustawienie środkowe). Ustawienie to pozwala również na prawidłowe liczenie większości zagranicznych banknotów. Jeżeli występują problemy z prawidłowym rozpoznawaniem podwójnych banknotów, można to skorygować zmieniając fabryczne ustawienie. Aby zmienić ustawienie czułości koloru należy wcisnąć klawisz "LEVEL". Pod wskaźnikiem poziomu czułości zmieni położenie czerwona kropka. W celu zmiany wartości parametru, należy wciskać klawisz do uzyskania pożądanej wartości. Liczarka pracuje w 5 poziomach czułości, gdzie pole ciemne jest odpowiednikiem najniższej czułości, a pole jasne najwyższej. 6. Funkcja kontroli rozmiaru. Funkcja ta pozwala na kontrolę rozmiaru liczonych banknotów. W czasie pracy urządzenie zapamiętuje rozmiar pierwszego liczonego banknotu i porównuje z nim parametry kolejnych pod względem szerokości lub szerokości i długości (w wersji GC-50 UV/3D) banknotu. Jeśli liczarka wykryje różnicę zatrzymuje pracę i na wyświetlaczu pojawia się komunikat "dd" lub "ddd" (w wersji GC-50 UV/3D). Funkcje tą uruchamiamy i wyłączamy za pomocą klawisza "DD" lub "LENGHT" (w wersji GC-50 UV/3D), co zostaje potwierdzone zapaleniem się lampki kontrolnej. Podczas aktywacji na wyświetlaczu pojawiają się następujące komunikaty: Komunikat Funkcja Komunikat Funkcja d-0 Funkcja "DD" wyłączona d-3 Funkcja "DD" włączona. Tolerancja kontroli rozmiaru wynosi 3 ± 1mm d-2 Funkcja "DD" włączona. Tolerancja kontroli rozmiaru wynosi 2 ± 1mm d-4 Funkcja "DD" włączona. Tolerancja kontroli rozmiaru wynosi 4 ± 1mm 4

5 Uwaga! Po każdym naciśnięciu klawisza "DD" na wyświetlaczu zostanie pokazana przez jedną sekundę aktualna ustawienie funkcji. Kiedy liczarka się zatrzyma po wykryciu błędu za pomocą tej funkcji należy sprawdzić ostatnie dwa przeliczone banknoty pod kątem zgodności rozmiarów i po usunięciu nieprawidłowego przeliczyć banknoty ponownie. Podczas liczenia banknotów z użyciem funkcji kontroli rozmiaru banknoty muszą być bardzo dokładnie wyrównane i ułożone centralnie na górnym podajniku z wykorzystaniem prowadnic banknotów. 7. Funkcja kontroli banknotów w promieniach UV (opcja). Funkcja ta pozwala na weryfikacje prawdziwości banknotów za pomocą promieniowania UV. Jeśli włączymy tą funkcję i liczarka wykryje banknot o innym poziomie odbicia promieni ultrafioletowych urządzenie zatrzyma się i na wyświetlaczu pojawi się komunikat "CF1".Funkcję tę włączamy za pomocą klawisza "UV, co zostanie potwierdzone zapaleniem się lampki kontrolnej. Uwaga! Żywotność lampy UV wynosi około 600 godzin. w końcowym okresie żywotności lampy jasność światła UV może się zmniejszać. Aby ja zwiększyć i uzyskać właściwą intensywność światła należy posłużyć się klawiszem "regulatora czułości weryfikacji banknotów, za pomocą promieni ultrafioletowych" (25), podnosząc go o jeden poziom. Regulator posiada 4 poziomy. Jeśli w ten sposób nie uzyskamy satysfakcjonującej intensywności światła UV lub jeśli regulator jest już na najwyższym poziomie, należy wymienić lampę UV i przywrócić regulator do pozycji "Normal". Uwaga! Liczarka prawidłowo rozpoznaje fałszywe banknoty tylko wtedy, gdy lampa UV i czujnik są czyste. Dlatego też, należy zawsze przed uruchomieniem urządzenia przeczyścić czujnik i lampę UV, za pomocą elementu czyszczącego lampę UV (nr 7). W tym celu wyciągamy wystający z boku urządzenia metalowy bolec do oporu (powinien się wysunąć na około 15 cm), a następnie wsuwamy go z powrotem do końca. 8. Zatrzymanie liczenia przy błędzie Maszyna przerwie liczenie, jeśli natknie się na uszkodzony, sklejony etc. banknot lub nastąpi inny błąd. O błędzie powiadomi sygnałem dźwiękowym i pojawieniem się kodu błędu. Kod błędu ukaże się na dolnym wyświetlaczu. W powyższym przypadku należy usunąć wadliwy banknot i rozpocząć liczenie od początku. 9. Ustawianie prędkości pracy liczarki. Liczarka GC-50 może pracować z trzema prędkościami liczenia. Standardowo liczy z prędkością 1400 banknotów na sekundę. Aby zmienić prędkość pracy urządzenia przytrzymujemy klawisz "SPEED" i wybieramy oczekiwaną prędkość sygnalizowaną zaświeceniem się diody pod właściwym symbolem, gdzie: "F" - oznacza banknotów na minutę; "N" - oznacza banknotów na minutę; "S" - oznacza 700 banknotów na minutę; 10. Ustawianie grubości papieru Prawidłowe ustawienie grubości papieru jest podstawą prawidłowego liczenia. W normalnym przypadku ustawienie fabryczne jest optymalne. Grubość ustawiamy za pomocą pokrętła na górze maszyny (nr 5). Jeżeli dojdzie do częstych meldunków o błędach należy uczynić, co następuje: Przy błędach "Ej" lub "Ec" należy przekręcić pokrętło w kierunku "-". Jeśli podczas liczenia powstają za duże przerwy pomiędzy banknotami pokrętło należy przekręcić w kierunku "+". 5

6 USUWANIE PROBLEMÓW POWSTAŁYCH W CZASIE PRACY URZĄDZENIA. Problem Powód błędu Usunięcie błędu Banknot zakleszczony Usuń banknoty z drogi sygnałem dźwiękowym i kodem Ej transportu sygnałem dźwiękowym i kodem Ed sygnałem dźwiękowym i kodem EH sygnałem dźwiękowym i kodem Ec sygnałem dźwiękowym i kodem Eo sygnałem dźwiękowym i kodem DD lub DDD sygnałem dźwiękowym i kodem CF1 lub CF2 Urządzenie po położeniu banknotów nie rozpoczyna liczenia i sygnalizuje błąd Urządzenie po położeniu banknotów nie rozpoczyna liczenia Urządzenie zarejestrowało podczas liczenia pobranie podwójnych banknotów lub banknotu zdecydowanie ciemniejszego Urządzenie zarejestrowało połowę banknotu Urządzenie pobrało równocześnie więcej niż jeden banknot z zasobnika górnego Urządzenie przeliczyło więcej banknotów niż zadeklarowano w trybie odliczania Urządzenie wykryło banknot o rozmiarach niezgodnych z pierwowzorem Zarejestrowano banknot o niewłaściwym odbiciu promieni UV, papier bez nadruku lub tym podobne Znajdują się jeszcze banknoty w zasobniku dolnym Banknoty zostały błędnie ułożone w zasobniku górnym lub brudny(względnie uszkodzony) jest czujnik pobierania Rozdziel banknoty i przelicz powtórnie Usuń banknoty uszkodzone z drogi transportu Usuń banknoty z drogi transportu i przelicz ponownie Usuń banknoty z podajnika górnego i przelicz ponownie Usuń niewłaściwy banknot i przelicz ponownie Usuń niewłaściwy banknot i przelicz ponownie Usuń banknoty z zasobnika dolnego Ułóż banknoty we właściwy sposób, przeczyść czujnik pobierania System samodiagnozujący Liczarka GC-50 przeprowadza samoczynnie diagnozę po uruchomieniu. Kody komunikatów o ewentualnej niesprawności podzespołów zostaną pokazane na wyświetlaczu! UWAGA!!! Przed czyszczeniem wyłącz zasilanie i wyciągnij wtyczkę z gniazdka! 6

7 IV. Czyszczenie i konserwacja Liczarka GC-50 została tak skonstruowana, aby umożliwić szybkie i dokładne liczenie przez długi okres przy minimalnym nakładzie prac związanych z konserwacją. Nie da się jednak wykluczyć, że z upływem czasu odłoży się warstwa brudu. Aby zagwarantować bezawaryjną pracę, trzeba ten brud usunąć według poniżej opisanych wskazówek: 1. Czyszczenie górnego i dolnego zasobnika Kurz i skrawki papieru usuwamy suchą szmatką lub pędzlem z górnego i dolnego zasobnika. 2. Czyszczenie czujników fotooptycznych Wszystkie czujniki w zasobniku dolnym i górnym przeczyścić miękką bawełnianą szmatką. 3. Czyszczenie rolek Wszystkie rolki czyścić lnianą szmatką. 3. Czyszczenie lampy i czujnika UV Liczarka prawidłowo rozpoznaje fałszywe banknoty tylko wtedy, gdy lampa UV i czujnik są czyste. Dlatego też, należy zawsze przed uruchomieniem urządzenia przeczyścić czujnik i lampę UV, za pomocą elementu czyszczącego lampę UV (nr 7). W tym celu wyciągamy wystający z boku urządzenia metalowy bolec do oporu (powinien się wysunąć na około 15 cm), a następnie wsuwamy go z powrotem do końca. V. Prawidłowe użytkowanie 1. Urządzenie nie powinno stać w bezpośrednim promieniowaniu słonecznym, ponieważ może zostać zakłócona praca czujników fotooptycznych. 2. Niezawodność urządzenia zależy w znacznej mierze od jakości liczonych banknotów. Liczone walory powinny być wolne od zszywek, spinaczy i resztek kleju etc. VI. Specyfikacja techniczna Dopuszczalne wymiary banknotów długość: mm szerokość: mm grubość: 0,06-0,12 mm Szybkość liczenia 700/1000/1400 banknotów na minutę Pojemność zasobnika górnego nowe banknoty: 200 szt. zużyte banknoty: 100 szt. Pojemność zasobnika dolnego Maksymalna ilość do "odliczania" 200 banknotów 999 banknotów Zasilanie AC 230V 50Hz Pobór prądu Podczas liczenia 60 W W gotowości 18 W Wymiary Waga 275 mm x 227 mm x 195mm ok. 7 kg 7

8 Opis Widok z góry Zasobnik górny. Kładzie się na nim banknoty do przeliczenia. 2. Prowadnice banknotów. Służą do wyrównania banknotów i usprawnienia procesu ich podawania na rolki odbierające 3. Rolki pobierające. Służą do pobierania banknotów. 4. Czujnik startujący. Uruchamia automatyczny proces liczenia. 5. Regulator grubości papieru. Używany do regulacji procesu pobierania banknotów. Zwiększa lub zmniejsza płynność pobierania. 6. Rączka. Używany do przenoszenia liczarki Element czyszczący lampę UV. Używany do czyszczenia wewnętrznej lampy i detektora UV. 8

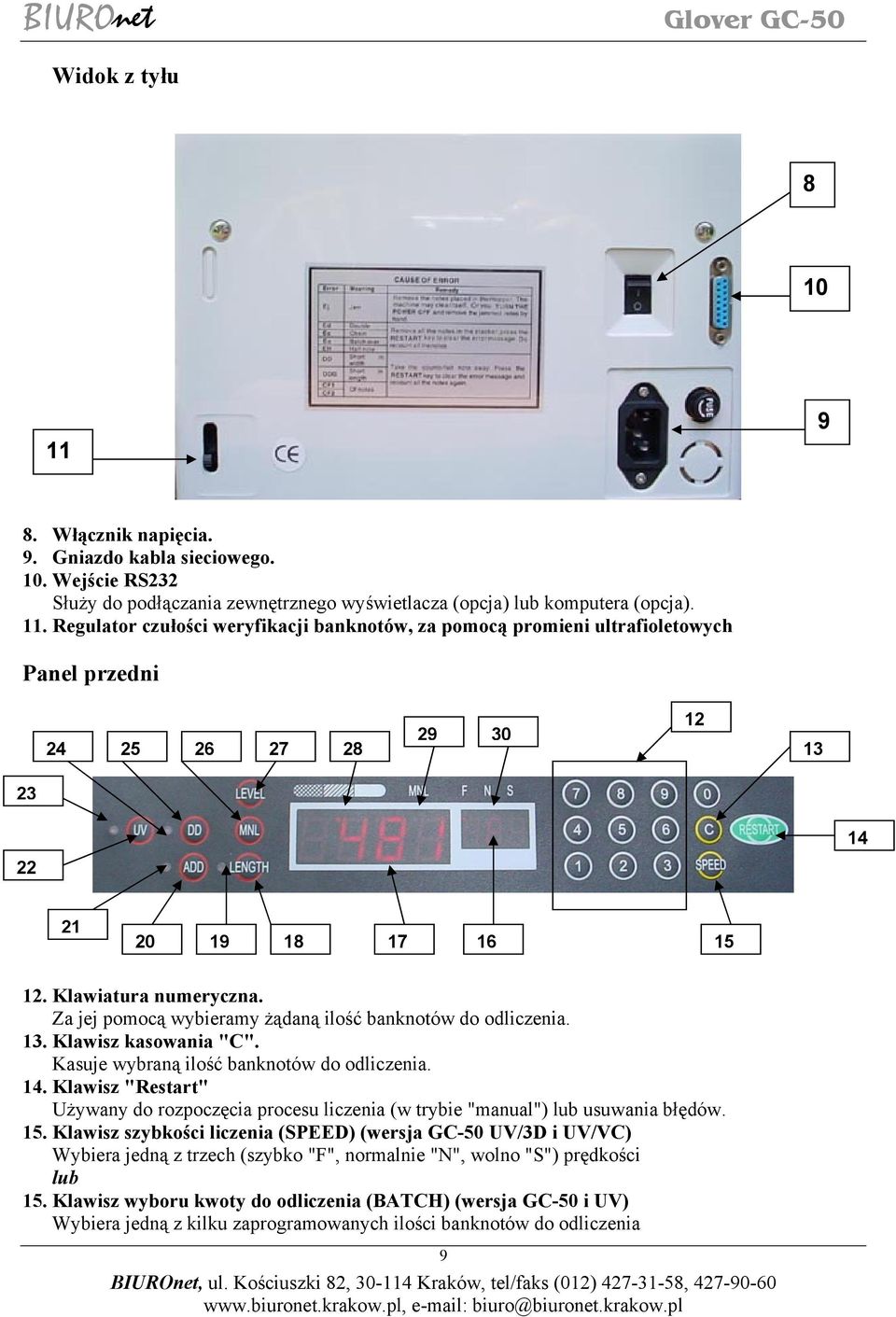

9 Widok z tyłu Włącznik napięcia. 9. Gniazdo kabla sieciowego. 10. Wejście RS232 Służy do podłączania zewnętrznego wyświetlacza (opcja) lub komputera (opcja). 11. Regulator czułości weryfikacji banknotów, za pomocą promieni ultrafioletowych Panel przedni Klawiatura numeryczna. Za jej pomocą wybieramy żądaną ilość banknotów do odliczenia. 13. Klawisz kasowania "C". Kasuje wybraną ilość banknotów do odliczenia. 14. Klawisz "Restart" Używany do rozpoczęcia procesu liczenia (w trybie "manual") lub usuwania błędów. 15. Klawisz szybkości liczenia (SPEED) (wersja GC-50 UV/3D i UV/VC) Wybiera jedną z trzech (szybko "F", normalnie "N", wolno "S") prędkości lub 15. Klawisz wyboru kwoty do odliczenia (BATCH) (wersja GC-50 i UV) Wybiera jedną z kilku zaprogramowanych ilości banknotów do odliczenia 9
